Запуск программы

Интерфейс программы

Установки файлов чертежей

Работа со справочной системой AutoCAD

Резюме

Программа AutoCAD уже многие годы является одним из наиболее мощных и широко распространенных инструментов проектирования. С выходом каждой новой версии возможности программы становятся все шире, элементы управления модернизируются, появляются новые. Если вы новичок в области автоматизированного черчения и не обладаете опытом работы с AutoCAD, то, прежде чем приступить к работе, вам необходимо ознакомиться с интерфейсом программы, а также с основными принципами работы в ней. Из данной главы вы узнаете, как запускать AutoCAD 2009, познакомитесь с ее интерфейсом, а также научитесь пользоваться справочной системой программы.

Как и любое приложение, разработанное для операционной системы Windows, программу AutoCAD можно запустить несколькими способами. Давайте рассмотрим наиболее распространенные из них.

• Использование меню Пуск. Для запуска программы нужно выполнить команду Пуск > Все программы > Autodesk > AutoCAD 2009 > AutoCAD 2009.

• Использование ярлыка программы на Рабочем столе. Для запуска приложения достаточно найти на Рабочем столе его ярлык и дважды щелкнуть на нем кнопкой мыши.

• Если вы хотите не просто запустить программу, а открыть определенный файл чертежа, необходимо открыть Проводник или любой другой файловый менеджер, с его помощью найти нужный вам файл и запустить его. В результате загрузится AutoCAD и откроется требуемый файл, а если вы уже запустили программу ранее, то просто откроется нужный файл.

• По умолчанию программа AutoCAD не создает ярлык на панели быстрого запуска, однако вы можете сделать это, перетащив туда ярлык с Рабочего стола или из меню Пуск при нажатой клавише Ctrl. Запуск приложения с данной панели удобен тем, что для этого не нужно открывать меню. Кроме того, панель быстрого запуска всегда отображается на экране, в то время как Рабочий стол может быть закрыт запущенными приложениями.

Открыв программу любым удобным способом, вы увидите на экране окно New Features Workshop (Семинар по новым возможностям) (рис. 1.1).

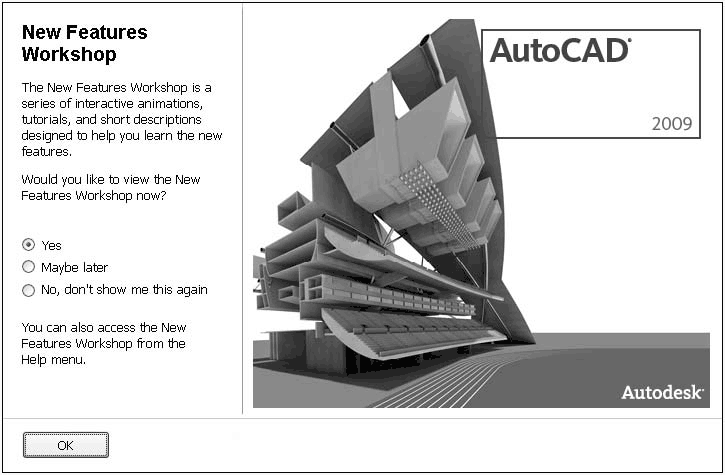

Рис. 1.1. Окно New Features Workshop (Семинар по новым возможностям)

Если вы работали с предыдущими версиями AutoCAD, то можете ознакомиться с новыми возможностями продукта в окне справки. Если вы ранее не сталкивались с этой программой, просто откажитесь от просмотра семинара. Чтобы данное окно не появлялось каждый раз при запуске AutoCAD, установите переключатель в положение No, don?t show me this again (Больше не предлагать). В дальнейшем при необходимости вы сможете открыть его в любой момент.

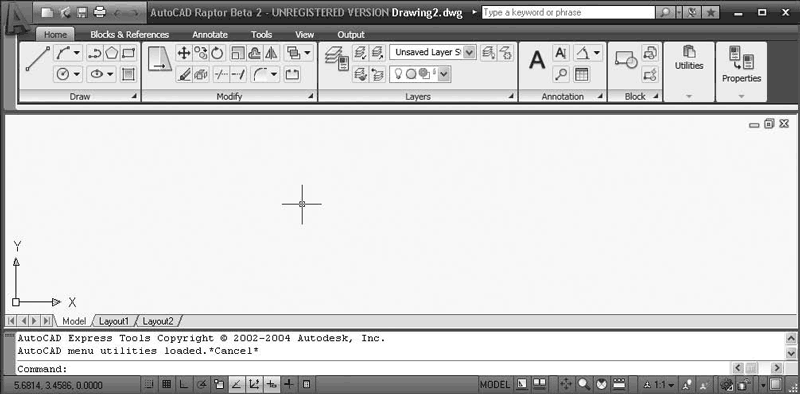

Нажав кнопку OK, вы увидите на экране рабочее окно программы AutoCAD 2009 (рис. 1.2).

Рис. 1.2. Рабочее окно AutoCAD 2009

Возможно, на первый взгляд окно программы покажется вам очень сложным и громоздким, однако на самом деле интерфейс очень удобен и способен адаптироваться под конкретные задачи.

Окно программы AutoCAD состоит из нескольких частей, каждая из которых выполняет определенные функции: ввод команд, отображение необходимой при черчении информации и т. д. Некоторые инструменты взаимодополняют и даже могут замещать друг друга.

Подробно рассмотрим основные элементы интерфейса программы.

Центральная область рабочего окна программы называется графическим экраном. В этой области выполняются все построения. На графическом экране указатель мыши приобретает вид перекрестья (рис. 1.3) и способен выполнять функции, используемые в проектировании: привязка к объектам, задание координат и направления. При выходе за границы графического экрана указатель приобретает привычный вид.

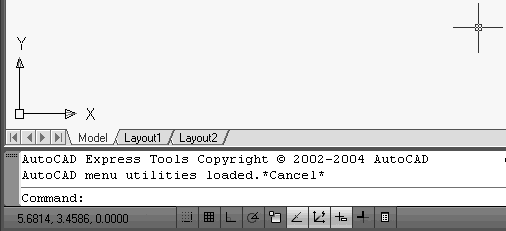

Рис. 1.3. Вкладки переключения между пространствами листов и модели

В верхней части окна находится лента с вкладками, на которых расположены кнопки команд (см. рис. 1.2). Она заменила пункты меню, используемые в предыдущих версиях программы. Для пользователей, предпочитающих прежний вид окна, предусмотрена возможность переключения в режим, называемый классическим.

Рассмотрим ленту со вкладками для рисования двухмерных объектов (видоизмененная лента для рисования трехмерных объектов рассмотрена в главе 9).

• Home (Основная) – здесь собраны основные средства, используемые при работе с чертежами. Данная вкладка содержит следующие группы команд.

– Draw (Черчение) – позволяет создавать графические примитивы, наносить штриховку, создавать области или полилинии из замкнутых элементов, различные маскирующие объекты и др.

– Modify (Редактирование) – содержит инструменты для такого преобразования объектов, как масштабирование, удлинение, поворот и др., а также редактирование штриховки, сплайна, текста и других объектов.

– Layers (Слои) – позволяет работать со слоями.

– Annotation (Аннотация) – содержит инструменты для создания текста, таблиц, нанесения размеров.

– Properties (Свойства) – позволяет управлять свойствами объектов.

– Utilities (Утилиты) – содержит инструменты для выполнения стандартных для Windows операций с буфером обмена (выделения, вырезания, копирования, вставки), а также инструменты масштабирования.

• Blocks & References (Блоки и связи) – содержит инструменты для работы с блоками и связями. На вкладке присутствуют следующие группы команд.

– Block (Блок) – предназначена для создания, вставки и редактирования блоков.

– Attributes (Атрибуты) – позволяет создавать и редактировать атрибуты данных, находящихся в блоках.

– Reference (Связь) – предназначена для управления связями.

– Import (Импорт) – используется для импорта файлов других форматов.

– Data (Данные) – содержит инструменты для работы с обновляемыми полями, объектами OLE, гиперссылками и другими объектами.

– Linking & Extraction (Связывание и распаковка) – содержит команды для работы со связями.

• Annotate (Аннотация) – здесь собраны инструменты для создания текстовых надписей в документе. Ниже представлено описание групп команд.

– Text (Текст) – содержит инструменты для работы с текстом (размер шрифта, цвет и др.).

– Dimensions (Размеры) – предназначена для установки размеров.

– Multileaders (Выноски) – позволяет создавать и редактировать выноски.

– Tables (Таблицы) – содержит инструменты для работы с таблицами.

– Markup (Выделение) – содержит инструменты для создания областей выделения.

– Annotating Scaling (Масштабирование аннотаций) – используется для изменения масштаба аннотаций.

• Tools (Сервис) – содержит инструменты для изменения различных настроек программы, вызова на экран вспомогательных окон, а также адаптации интерфейса приложения (рабочего пространства, панели инструментов, меню, контекстных меню и сочетания клавиш) для решения конкретных задач. На этой вкладке также находится группа команд для работы с макросами, создаваемыми на языке программирования VBA.

• View (Отображение) – позволяет управлять отображением объектов на экране. Рассмотрим некоторые группы команд, которые присутствуют на этой вкладке.

– UCS (ПСК) – содержит команды для создания новых ПСК (пользовательских систем координат) с использованием различных методов, а также для редактирования имеющихся систем. Команда Named (Именованные ПСК) открывает диалоговое окно, отображающее сохраненные пользовательские системы координат.

– Viewports (Видовые экраны) – позволяет выполнять операции по созданию и редактированию плавающих видовых экранов.

– Palettes (Палитры) – предоставляет быстрый доступ к палитрам инструментов, которые позволяют управлять свойствами объектов; выполнять различные вычисления; управлять связями с другими файлами чертежей, публиковать подшивки листов, групп листов или отдельных листов; управлять пометками, добавленными к документу, а также такими объектами чертежей, как блоки, внешние ссылки или образцы штриховки.

– Window (Окно) – содержит команды, используемые при работе с несколькими открытыми чертежами, и служит для поддержки многодокументного режима работы. С помощью этой группы вы можете размещать окна документов в рабочей области программы, а также фиксировать положение окон.

• Output (Вывод) – содержит группы команд для настройки параметров документа перед печатью, предварительного просмотра и вывода документа, публикации в Интернете и экспорта.

При выборе определенных объектов на ленте могут появляться дополнительные вкладки для работы с ними. Если вы вставите в текст, например, таблицу, на ленте появится вкладка Table (Таблица) с инструментами для ее редактирования.

По умолчанию на ленте расположены все основные вкладки, а на них, в свою очередь, все группы команд. Чтобы убрать вкладку с ленты, щелкните на ленте правой кнопкой мыши и в меню Tabs (Вкладки) снимите флажок возле названия вкладки, которую хотите удалить с ленты. Если хотите убрать с вкладки какую-либо группу команд, щелкните правой кнопкой мыши на вкладке и в меню Panels (Группы) снимите флажок рядом с названием группы, которую необходимо скрыть. Аналогично действуйте, если хотите добавить вкладку или группу на ленту, однако в данном случае флажки придется устанавливать рядом с нужным пунктом.

Над лентой расположен Menu Browser (Обозреватель меню) (кнопка с буквой «А»). В нем вы найдете пункты меню, которые заменяли ленту с вкладками в предыдущих версиях AutoCAD, а также некоторые другие элементы. Кстати, список недавно открытых документов (пункт Open Documents) дополнен эскизами изображений.

Рядом с Menu Browser (Обозреватель меню) находится панель быстрого доступа. По умолчанию на ней присутствуют кнопки часто используемых команд: New (Создать), Open (Открыть), Save (Сохранить), Plot (Печать), Undo (Назад), Redo (Вперед).

Внимание!

Вы можете самостоятельно добавить на панель быстрого доступа необходимые элементы. Для этого щелкните на панели правой кнопкой мыши и выберите пункт Customize Quick Access Toolbars (Настройка панели быстрого доступа). Откроется окно Customize User Interface (Настройка интерфейса пользователя), в основной части которого по умолчанию расположен полный список команд AutoCAD 2009. Чтобы быстрее найти нужную команду, вы можете выбрать в раскрывающемся списке, находящемся выше, необходимую категорию. Итак, подведите указатель к нужной команде, щелкните на ней кнопкой мыши и, не отпуская ее, перетащите на панель быстрого доступа, после чего отпустите кнопку мыши. В окне Customize User Interface (Настройка интерфейса пользователя) нажмите кнопку ОК.

В нижней левой части окна программы (см. рис. 1.3) отображаются вкладки Model (Модель), Layout1 (Лист 1) и Layout2 (Лист 2). По умолчанию активной является вкладка Model (Модель), которая означает, что на экране отображено двух– или трехмерное пространство модели. При щелчке на какой-либо из вкладок Layout (Лист) (их количество может быть любым) вы перейдете к пространству листа, о работе с которым будет рассказано в главе 8. Слева от вкладок расположены кнопки перехода между вкладками.

В нижней левой части графического экрана отображается указатель пользовательской системы координат (ПСК) (см. рис. 1.3.) По умолчанию в программе AutoCAD используется МСК – мировая система координат (WCS – World Coordinate System), ее указатель расположен в точке с координатами (0; 0; 0).

Справа и снизу от графического экрана находятся полосы прокрутки, предназначенные для перемещения по чертежу. По умолчанию полосы прокрутки не отображаются, поэтому при первом запуске вы их не увидите.

В самом низу окна расположена строка состояния с набором кнопок для управления отображением чертежа.

Программа AutoCAD позволяет пользователю самому определить цвет различных элементов рабочего окна. Для этого выполните следующие действия.

1. Щелкните на кнопке меню с буквой «А» в левом верхнем углу окна программы. Появится меню для выбора команд управления программой.

2. Выполните команду меню Tools > Options (Сервис > Параметры).

3. В открывшемся диалоговом окне перейдите на вкладку Display (Экран) (рис. 1.4).

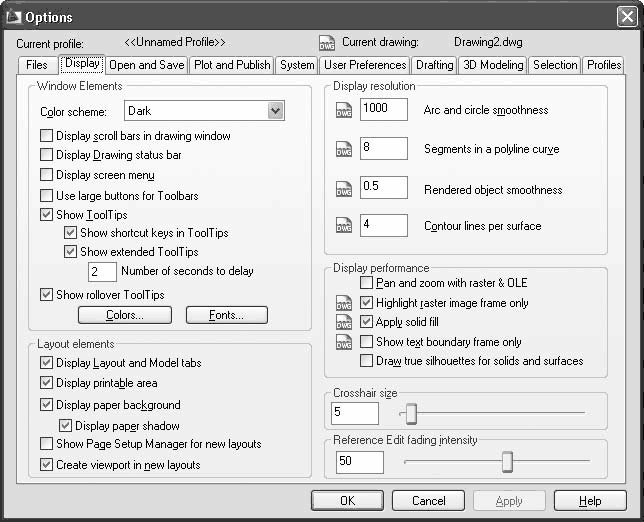

Рис. 1.4. Вкладка Display (Экран) диалогового окна Options (Параметры)

4. В области Window Elements (Элементы окна) щелкните на кнопке Colors (Цвета).

5. В появившемся окне Drawing Window Colors (Цвета окна чертежа) выберите в списке Context (Контекст) разновидность окна программы, в списке Inteface element (Элемент интерфейса) – элемент и затем в раскрывающемся списке Color (Цвет) нужный вам цвет.

Так, например, чтобы изменить фон пространства модели на белый, необходимо в списке Context (Контекст) выбрать пункт 2D model space (Пространство двухмерной модели), в списке Inteface element (Элемент интерфейса) – Uniform background (Однородный фон) и в списке Color (Цвет) – White (Белый). При этом в поле Preview (Предварительный просмотр) цвет фона изменится на белый (рис. 1.5).

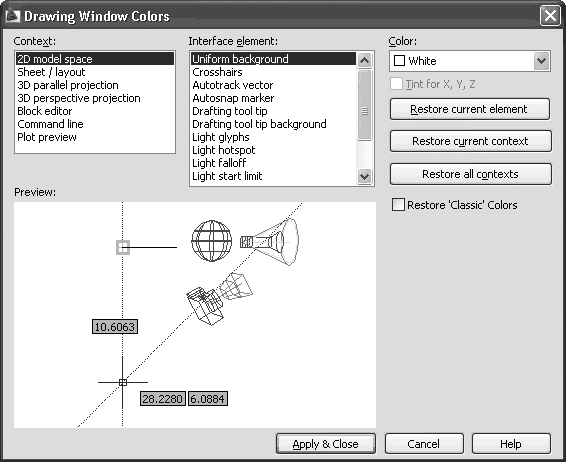

Рис. 1.5. Изменение фона пространства модели

6. Нажмите кнопку Apply & Close (Принять и закрыть) для сохранения изменений и выхода из диалогового окна.

Примечание

В области Window Elements (Элементы окна) вы также можете включить отображение полос прокрутки, установив флажок Display scroll bars in drawing window (Отображать полосы прокрутки на графическом экране).

Чтобы перейти к классическому виду рабочего окна программы, щелкните на кнопке меню с буквой «А» и выполните команду Tools > Workspaces > AutoCAD Classic (Сервис > Рабочее пространство > Классический AutoCAD). Окно программы отобразится в классическом виде, более привычном для пользователей прежних версий (рис. 1.6).

Рис. 1.6. Классический вид окна программы AutoCAD

Познакомимся с ним подробнее.

Строка меню включает в себя множество пунктов для вызова различных команд и открытия диалоговых окон.

Рассмотрим имеющиеся в программе пункты меню.

• File (Файл). Здесь находятся команды обработки файлов: создания, сохранения, восстановления. Кроме того, это меню содержит команды, используемые для печати документов.

• Edit (Правка). Пункты данного меню позволяют выполнять стандартные для Windows операции работы с буфером обмена (вырезать, копировать, вставить), а также специальные вставки. Здесь также расположены команды поиска, выделения и удаления.

• View (Вид). С помощью команд данного меню вы можете управлять отображением объектов на экране. Здесь расположены такие подменю, как Zoom (Зумирование), Pan (Панорамирование) и др. В этом же меню находятся команды регенерации чертежей. Кроме того, меню View (Вид) содержит команду Toolbars (Панели), при выборе которой на экране отображается диалоговое окно Customize User Interface (Настройка интерфейса пользователя); с помощью данного окна вы сможете создавать собственные меню, панели инструментов, назначать сочетания клавиш для быстрого вызова команд и окон, а также редактировать имеющиеся. Более подробно об этом диалоговом окне будет рассказано ниже.

• Insert (Слияние). Команды этого меню позволяют вставлять в поле чертежа блоки и объекты, созданные ранее в сторонних приложениях, а также импортировать в AutoCAD различные файлы.

• Format (Формат). Данное меню предназначено для вызова диалоговых окон, помогающих определить множество параметров черчения. Последняя команда, Rename (Переименовать), служит для переименования различных объектов программы, таких как слои, материалы, блоки и др.

• Tools (Сервис). Здесь вы можете изменять различные настройки программы, вызывать на экран вспомогательные окна, а также загружать внешние приложения и управлять ими. В этом же меню находится группа команд для работы с макросами, создаваемыми на языке программирования VBA.

Подменю Workspaces (Рабочие пространства) предоставляет доступ к рабочим пространствам программы. Оно служит для переключения между пространствами, а также для их настройки и сохранения.

Палитры программы сгруппированы в отдельное подменю – Palettes (Палитры). Рассмотрим его.

– Ribbon (Лента) – инструмент, появившийся в AutoCAD 2009 и являющийся мощным средством управления. Представляет собой специальную палитру, на вкладках которой отображаются различные элементы управления.

– С помощью палитры Properties (Свойства) пользователь может управлять свойствами объектов.

– Layer (Слой) – содержит команды для работы со слоями.

– Палитра Tool Palettes (Инструментальные палитры) – содержит различные объекты, такие как блоки, образцы штриховок и т. д. в одном окне для упрощения доступа к ним.

– С помощью палитры QuickCalc (Быстрый подсчет) вы можете выполнить различные вычисления (эту палитру можно также вызвать сочетанием клавиш Ctrl+8).

– Палитра External References (Внешние связи) позволяет управлять связями с другими файлами чертежей.

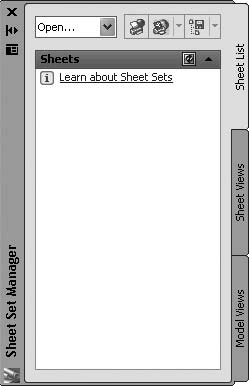

– Палитра Sheet Set Manager (Диспетчер подшивок) служит для публикации подшивок листов, групп листов или отдельных листов.

– Палитра Markup Set Manager (Управление пометками) управляет пометками, добавленными к документу.

– Палитра DesignCenter (Центр управления) управляет такими объектами чертежей, как блоки, внешние ссылки, а также образцы штриховки.

Подменю Palettes (Палитры) также позволяет вызывать различные палитры для работы с освещением, материалами и визуализацией объектов. Их применение будет рассмотрено в главах, рассказывающих о работе с трехмерными телами. Последняя палитра – dbConnect (Связь с базами данных) – предназначена для работы с базами данных.

Далее в меню Tools (Сервис) находятся команды Spelling (Орфография), которая позволяет проверить орфографию в выбранном пользователем тексте, Quick Select (Быстрый выбор) служит для быстрого создания групп объектов, Draw Order (Порядок следования) предоставляет возможность переносить объекты на заданный план.

Подменю New UCS (Новая ПСК) содержит команды для создания новых ПСК (пользовательских систем координат) с использованием различных методов, а также для редактирования имеющихся систем. Команда Named UCS (Именованные ПСК) открывает диалоговое окно, отображающее сохраненные пользовательские системы координат.

С помощью пункта Drafting Settings (Режимы рисования) можно устанавливать необходимые настройки режимов рисования, а пункт Options (Параметры), как говорилось ранее, вызывает одноименное диалоговое окно, предназначенное для настройки параметров программы.

• Команды меню Draw (Черчение) предназначены для создания примитивных двух– и трехмерных объектов.

– Подменю Modeling (Моделирование) используется для создания трехмерных объектов. Пункт Hatch (Штрих) позволяет наносить штриховку в выбранных областях.

– Команда Boundary (Контур) служит для создания области или полилинии из замкнутых объектов.

– С помощью пункта Wipeout (Маскировка) можно создавать различные маскирующие объекты.

– Подменю Text (Текст) предназначено для создания одно– или многострочного текста.

• С помощью команд меню Dimension (Размер) можно создавать размеры и выноски различных типов, таких как Linear (Линейный), Aligned (Параллельный), Ordinate (Ординатный). Здесь же расположены команды редактирования размерных надписей. Следует отметить команду Multileader (Мультивынос), которая служит для создания мультивыносок. Это новый вид объектов, заменивший собой используемые в более ранних версиях выноски. Более подробно об этом поговорим в главе, посвященной нанесению размеров.

• С помощью меню Modify (Редактирование) можно выполнять такие преобразования объектов, как масштабирование, удлинение, поворот и др.

Помимо этого, здесь находятся команды редактирования таких объектов, как штриховка, сплайн, текст и др., а также команды различных трехмерных операций и редактирования трехмерных тел.

Подменю Annotative Object Scale (Масштаб аннотационных объектов) позволяет добавлять и удалять значения масштаба аннотационных объектов. Аннотационными в AutoCAD называют различные пояснительные объекты – размеры, выноски, текст и т. д.

• Меню Window (Окно) содержит команды, используемые при работе с несколькими открытыми чертежами, и служит для поддержки многодокументного режима работы. С помощью этого меню вы можете размещать окна документов в рабочей области программы, а также фиксировать положение окон.

• В меню Help (Справка) находятся разделы справки, содержащие полную информацию, необходимую для работы в программе AutoCAD. Справка отображается в отдельном окне и не мешает работе с программой. Более подробно о справочной системе будет рассказано далее.

• Меню Express (Дополнительные средства) содержит дополнительные команды различных категорий, которые просты в использовании и охватывают широкий диапазон функций программы AutoCAD, включая размеры, черчение, выделение и изменение объектов, а также многое другое. Однако следует учитывать, что эти инструменты являются дополнительными и компания Autodesk не гарантирует их корректную работу.

Меню Express (Дополнительные средства) обладает собственной системой справки (пункт Help (Справка)), а также сборником ответов на наиболее часто задаваемые вопросы (пункт Express Tools FAQ (Наиболее часто задаваемые вопросы по Express Tools)).

Панели инструментов являются графическим интерфейсом команд программы AutoCAD. Визуально это графические кнопки, вызывающие соответствующие им команды. Помимо графического изображения, о назначении кнопки вы можете узнать, подведя к ней указатель мыши. На экране появится всплывающая подсказка с кратким описанием команды. Если для команды назначено сочетание клавиш быстрого вызова, оно также будет показано во всплывающей подсказке. На рис. 1.7 показана панель инструментов Standard (Стандартная) с указателем мыши, наведенным на кнопку Save (Сохранить).

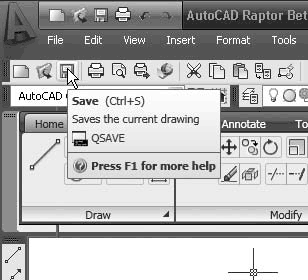

Рис. 1.7. Подсказки панели инструментов

Многие кнопки на панелях инструментов дублируют команды на ленте или в меню (если вы работаете с классическим интерфейсом программы). Пользователь может выбрать более удобный для него способ вызова команды.

В нижнем правом углу некоторых кнопок имеется маленькая черная стрелка. Если некоторое время удерживать на ней нажатой левую кнопку мыши, на экране появится меню с дополнительными элементами. На рис. 1.8 показано меню Zoom (Масштабирование) панели инструментов Standard (Стандартная).

Рис. 1.8. Меню дополнительных инструментов Zoom (Масштабирование)

Панели инструментов могут быть закрепленными (в таком состоянии они отображаются по умолчанию) и плавающими. Название плавающей панели инструментов можно увидеть во всплывающей подсказке при наведении указателя мыши на панель. Для закрытия плавающей панели инструментов предназначена кнопка с крестиком, расположенная в правой части. Кнопки плавающей панели инструментов могут располагаться как в один ряд, так и в несколько. Чтобы сделать панель плавающей, достаточно перетащить ее с помощью мыши на некоторое расстояние от края графического экрана. На рис. 1.9 показана плавающая панель инструментов Standard (Стандартная) с различным расположением кнопок.

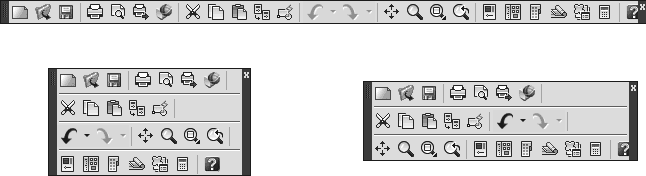

Рис. 1.9. Различные состояния панели инструментов Standard (Стандартная)

Примечание

Если вы не хотите, чтобы панель инструментов «приклеивалась» к краю графического экрана, при перемещении панели удерживайте нажатой клавишу Ctrl.

Всего в AutoCAD 2009 имеется 38 панелей инструментов. Чтобы отобразить или скрыть панель инструментов, щелкните на любой из них правой кнопкой мыши. На экране появится меню, содержащее список доступных панелей. Для отображения/скрытия любой из панелей выберите ее в меню. В нижней части меню расположено подменю Lock Location (Место фиксации), с помощью которого вы можете блокировать положение панелей инструментов и палитр. Так, например, чтобы отобразить панель инструментов View (Вид) и блокировать ее, необходимо выполнить следующие действия.

1. Щелкните правой кнопкой мыши на любой панели инструментов и в открывшемся меню выберите панель инструментов View (Вид) (рис. 1.10).

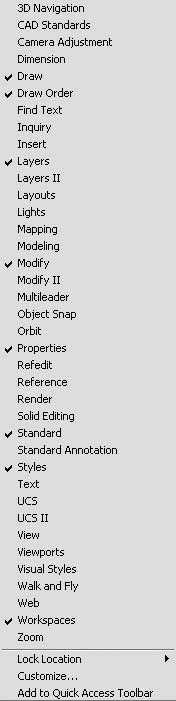

Рис. 1.10. Меню отображения/скрытия панелей инструментов

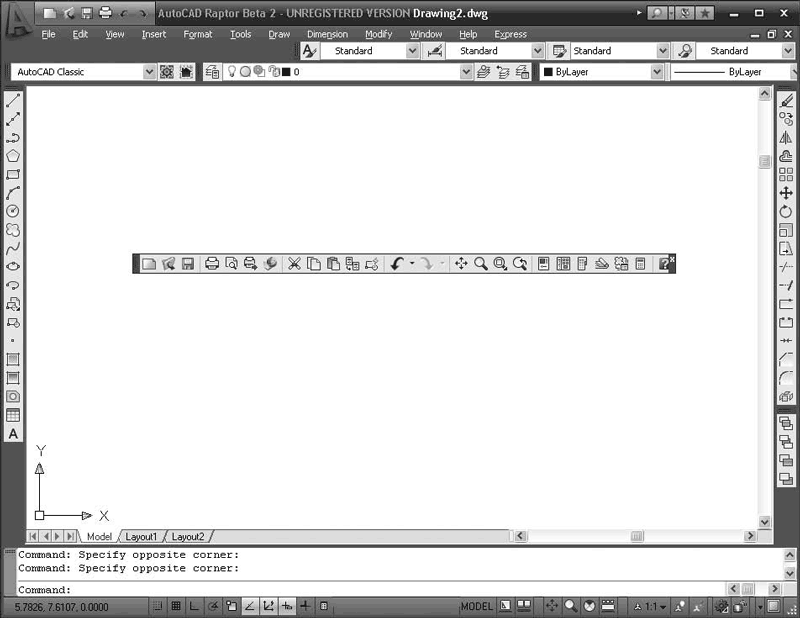

2. С помощью мыши перетащите панель инструментов, как показано на рис. 1.11.

Рис. 1.11. Перетаскивание панели инструментов

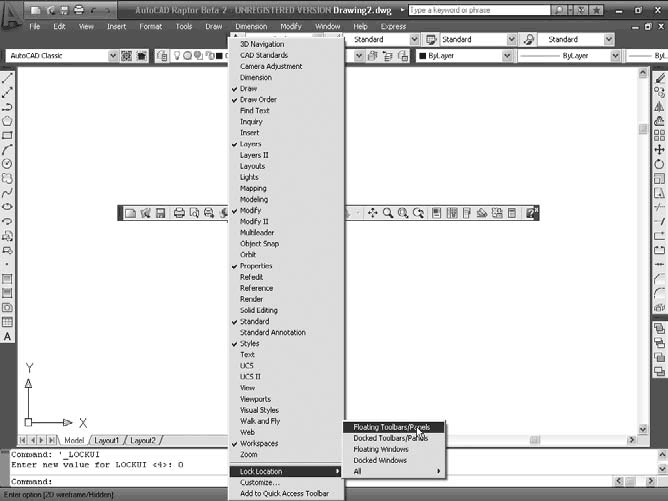

3. Щелкнув правой кнопкой мыши на панели, откройте меню и выполните команду закрепления плавающих панелей инструментов: Lock Location > Floating Toolbars/Panels (Место фиксации > Плавающие панели инструментов) (рис. 1.12).

Рис. 1.12. Блокирование размещения панели инструментов

Панель будет блокирована, и вы не сможете перемещать ее по рабочему окну. Для отмены блокирования снова выполните эту же команду.

По умолчанию в рабочей области программы AutoCAD 2009 отображены восемь наиболее часто используемых панелей инструментов, присоединенных к верхней, левой и правой сторонам графического экрана программы. Остановимся на двух наиболее часто используемых панелях инструментов.

• Stadard (Стандартная) (см. рис. 1.7) – содержит кнопки, предназначенные для вызова базовых команд, таких как создание, открытие, сохранение файла, просмотр проекта перед печатью и вывод его на печать (Plot), операции с буфером обмена, отмена и возврат действий. Кроме того, здесь расположены команды вызова палитр программы.

• Workspaces (Рабочие пространства) – служит для переключения между рабочими пространствами программы AutoCAD 2009: 2D Drafting & Annotation (Двухмерное черчение и аннотирование), 3D Modeling (Трехмерное моделирование) и AutoCAD Classic (Классический AutoCAD).

Остальные панели мы обсудим по мере описания работы с программой. Сейчас же обратимся к основному средству работы с инструментами AutoCAD, а именно инструментальной палитре, которая занимает правую часть рабочего окна программы.

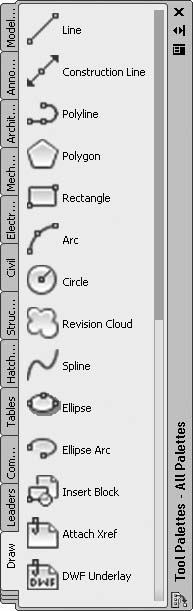

Чтобы вызвать инструментальную палитру, выполните команду ленты View > Palettes > Tool Palettes (Отображение > Палитры > Инструментальные палитры). На инструментальной палитре содержатся кнопки вызова инструментов, сгруппированные по их функциональному назначению на множестве вкладок (рис. 1.13).

Рис. 1.13. Инструментальная палитра

Щелчок кнопкой мыши на значке открывает вкладку, содержащую набор кнопок для выбора инструментов. Рассмотрим вкладки, отображаемые на инструментальной палитре по умолчанию.

• Draw (Черчение). Кнопки в верхней части вкладки позволяют создавать различные примитивные объекты: Line (Отрезок), Construction Line (Прямая),

• Polyline (Полилиния), Polygon (Многоугольник) и т. д. Кнопки в нижней части служат для ввода более сложных объектов – блоков, рисунков и др.

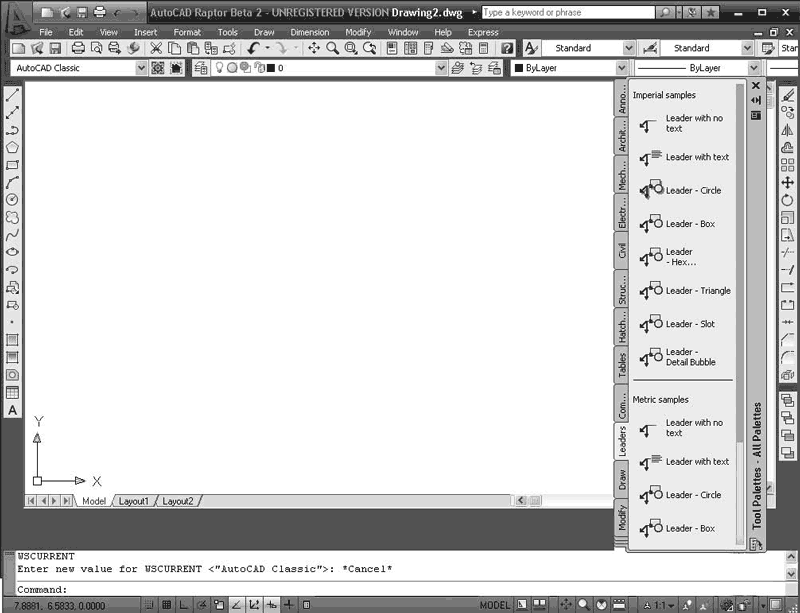

• Leaders (Выноски). Содержит набор кнопок для вызова инструментов создания выносок.

• Command Tool Samples (Образцы командных инструментов). Содержит различные инструменты для управления вводом команд.

• Tables (Таблицы). Здесь находятся инструменты для создания таблиц разных типов – расписаний, легенд чертежей.

• Hatches and Filles (Кисти). Содержит инструменты, позволяющие закрашивать поверхность чертежа кистями, создавая узоры, заливки и градиенты. На вкладке содержится множество доступных образцов узоров и заливок.

• Structural (Конструктивы). Здесь находятся инструменты для черчения стандартных конструкций, например балок различных сечений.

• Civil (Гражданские). На вкладке собраны образцы различных знаков, применяемых для привлечения внимания, – запреты, оповещения и обозначения.

• Electrical (Электрические). Содержит обозначения, применяемые при рисовании электротехнического оборудования, – наборы выключателей, сигнальных ламп и др.

• Mechanical (Механические). Здесь собраны инструменты для рисования механических устройств – болтов, гаек, подшипников и т. д.

• Architectural (Архитектурные). Содержит инструменты для рисования дверей, окон и прочих конструкций, используемых в строительстве.

• Annotation (Аннотационные). Здесь собраны различные пояснительные обозначения, используемые на чертежах, – стрелки, указания и примечания.

• Modeling (Моделирование). Содержит сложные элементы, используемые при черчении геометрических объектов, – спирали, цилиндры, оси координат и т. д.

Как и все элементы пользовательского интерфейса программы AutoCAD, инструментальную палитру можно настроить в соответствии с вашими нуждами. Чтобы указать, какие вкладки должны отображаться, щелкните правой кнопкой мыши на свободной части палитры, чтобы вызвать контекстное меню. При выполнении команды Customize Palettes (Настройка палитр) отображается диалоговое окно Customize (Настройка), в котором можно сконфигурировать инструментальную палитру, добавить на нее новые вкладки и содержащиеся на них инструменты.

Командная строка (рис. 1.14) расположена ниже графического экрана программы и позволяет пользователю вводить команды с клавиатуры. В ранних версиях она была основным инструментом диалога пользователя и программы, однако с выходом новых версий программы значение этого элемента все более уменьшается. Существенную роль в этом сыграло появление в AutoCAD 2006 динамического ввода, позволяющего вводить команды в области рисования, рядом с графическим курсором. Тем не менее командная строка еще выполняет некоторые функции, оставаясь достаточно важным элементом интерфейса, и при работе вы периодически будете ее использовать.

Рис. 1.14. Командная строка

Независимо от способа ввода команда отображается в командной строке. Кроме того, здесь присутствуют все параметры команды, а также подсказки. После ввода команды в командной строке появится запрос на действие с доступными параметрами команды. Вы можете задать параметры, запустить выполнение команды или прервать его, нажав клавишу Esc.

Командная строка хранит историю введенных команд. Однако поскольку область команд занимает две строки, просмотр истории затруднителен. Вы можете увеличить размер командной строки, но это уменьшит область графического экрана, что очень неудобно. Для решения данной проблемы в программе AutoCAD предусмотрено отображение области команд в отдельном окне. Если вам нужно просмотреть историю команд, нажмите клавишу F2, и на экране появится окно AutoCAD Text Window (Текстовое окно AutoCAD) с необходимой информацией (рис. 1.15). Чтобы убрать его, нажмите еще раз клавишу F2.

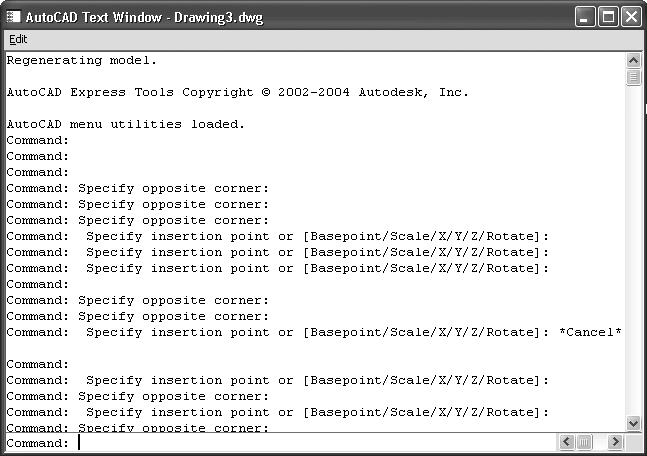

Рис. 1.15. Диалоговое окно AutoCAD Text Window (Текстовое окно AutoCAD)

В самой нижней части рабочей области программы расположена строка состояния (рис. 1.16).

Рис. 1.16. Строка состояния

Она содержит текущие координаты курсора, а также кнопки включения/выключения режимов черчения. Коротко рассмотрим назначение кнопок.

Snap Mode (Шаговый режим) – включает/отключает режим привязки. Эту кнопку дублирует клавиша F9 на клавиатуре.

Grid Display (Отображение сетки) – включает/отключает отображение на экране сетки. Нажатие этой кнопки равнозначно нажатию клавиши F7.

Ortho Mode (Ортогональный режим) – включает/отключает ортогональный режим. При включенном данном режиме перемещение курсора ограничено горизонтальным и вертикальным направлениями. Эту кнопку дублирует клавиша F8.

Polar Tracking (Полярное отслеживание) – включает/выключает режим полярного отслеживания. Полярное отслеживание ограничивает перемещение курсора направлением под заданным углом, облегчая выбор точек, лежащих на воображаемых линиях под одним из заданных полярных углов. Нажатие этой кнопки соответствует нажатию клавиши F10.

Object Snap (Объектная привязка) – позволяет выбирать различные точки объектов при работе с ними, облегчая позиционирование графического курсора. Эту кнопку дублирует клавиша F3.

Object Snap Tracking (Объектное отслеживание) – включает/выключает режим объектного отслеживания. Помогает вычерчивать объекты под определенными углами или в определенных соотношениях с другими объектами. При включенных режимах автоотслеживания специальные временные линии помогают выполнять точные построения. Нажатие этой кнопки равнозначно нажатию клавиши F11.

Allow/Disallow Dynamic UCS (Включить/выключить динамическую систему координат) – включает/отключает режим динамической системы координат. Динамическая система координат предназначена для работы с трехмерными объектами и позволяет временно выровнять плоскость XY по какой-либо имеющейся плоскости.

Dynamic Input (Динамический ввод) – включает/отключает режим динамического ввода. Функция динамического ввода позволяет вводить команды и выбирать их параметры в области курсора, без использования командной строки. Когда динамический ввод включен, сведения, отображаемые в подсказках рядом с курсором, динамически обновляются по мере его перемещения. Когда команда активна, подсказки обеспечивают место для ввода, осуществляемого пользователем.

Show/Hide Lineweight (Показать/cкрыть толщину линий) – включает/выключает режим отображения линий в соответствии с их толщиной.

Quick Properties (Краткие свойства) – включает/выключает отображение панели со свойствами выбранного объекта.

Model or Paper space (Модель) – позволяет переключаться между пространствами модели и листа.

Quick View Layouts (Быстрый просмотр слоев) – отображает сразу все слои чертежа в отдельных окнах небольшого размера.

Quick View Drawins (Быстрый просмотр чертежей) – включает/выключает просмотр чертежей.

Pan (Панорамирование) – панорамирование рисунка.

Zoom (Зумирование) – зумирование рисунка.

SteeringWheel (Управление колесиком) – включает инструмент Wheel (Колесико).

ShowMotion (Показать движение) – включает инструмент Motion (Движение).

Workspace switching (Изменение рабочей области) – вызывает контекстное меню для выбора режима отображения рабочей области.

Кнопка для блокирования положения панелей иструментов и окон. Пример использования данной функции был приведен выше (см. рис. 1.12).

Отображение кно пок включения/выключения режимов черчения в строке состояния устанавливается в контекстном меню (рис. 1.17).

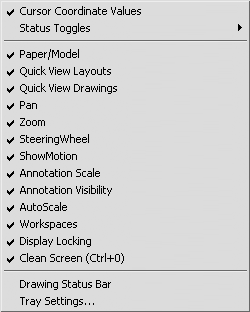

Рис. 1.17. Контекстное меню настройки строки состояния

Clean Screen (Очистка экрана) – очищает экран. При ее нажатии исчезают все панели инструментов, таким образом увеличивается область графического экрана. Эта функция полезна при работе на мониторах с маленькой диагональю.

Палитры AutoCAD – это отдельные окна, предоставляющие дополнительные функции (рис. 1.18). По сути, это те же панели инструментов, позволяющие, однако, выполнять более разнообразные действия и работающие в диалоговом режиме.

Рис. 1.18. Палитра Sheet Set Manager (Диспетчер подшивок)

Как и панели, палитры могут быть плавающими и прикрепленными. В плавающем режиме у палитры появляется заголовок, содержащий название палитры и три кнопки. Верхняя кнопка с крестиком служит для закрытия панели. Расположенная далее кнопка со стрелками позволяет включить/отключить скрытие палитры. Эта функция позволяет палитре не занимать лишнее место и при этом оставаться постоянно доступной. Самая нижняя кнопка открывает меню (рис. 1.19), с помощью которого вы можете закрепить палитру у левого или правого края рабочей области, разрешить/запретить закрепление, разрешить/запретить скрытие панели. Кроме этих пунктов, могут быть и другие, характерные для конкретной палитры.

Рис. 1.19. Меню палитры Sheet Set Manager (Диспетчер подшивок)

Чтобы получить доступ к палитрам, выполните команду ленты View > Palettes > Tool Palettes (Отображение > Палитры > Инструментальные палитры).

Программа AutoCAD предоставляет пользователю широкие возможности адаптации интерфейса для решения конкретных задач. Управлять настраиваемыми элементами интерфейса, к которым относятся рабочее простран ство, панели инструментов, меню, контекстные меню и сочетания клавиш, можно с помощью диалогового окна Customize User Interface (Настройка интерфейса пользователя) (рис. 1.20). Чтобы открыть это окно, нажмите кнопку User Interface (Интерфейс пользователя) на вкладке Tools (Сервис) в группе Customization (Адаптация) ленты или выполните команду меню Tools > Customize > Interface (Сервис > Адаптация > Интерфейс). Вы также можете щелкнуть правой кнопкой мыши на любой вкладке ленты или на любой панели инструментов и в контекстном меню выполнить команду Customize (Адаптация).

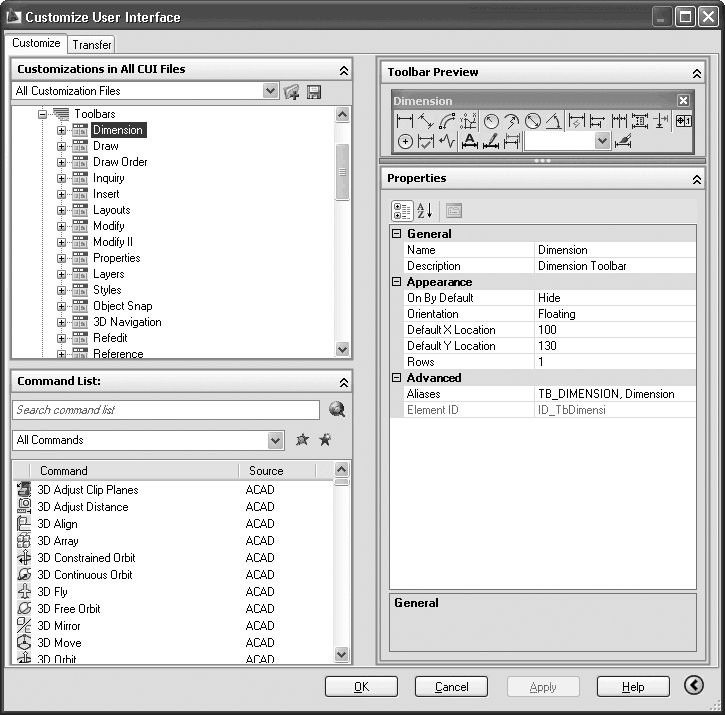

Рис. 1.20. Диалоговое окно Customize User Interface (Настройка интерфейса пользователя)

Окно открывается на вкладке Customize (Адаптация), которая содержит четыре области.

• Customizations in All CUI Files (Адаптация во все файлы НПИ) – здесь представлены элементы настраиваемого пользовательского интерфейса, в которые можно вносить изменения; вы можете изменять все файлы интерфейса или выбрать какой-либо один из раскрывающегося списка, расположенного в верхней части области (рис. 1.21).

Рис. 1.21. Список файлов НПИ

• Command List (Список команд) – содержит полный список команд AutoCAD 2009. Для упрощения поиска команды вы можете выбрать в списке категорию, к которой принадлежит нужная вам команда.

• Preview (Предварительный просмотр) – отображает внешний вид выделенного объекта. Здесь же можно изменить вид значка какой-либо команды. Для этого выделите команду в списке Command List (Список команд) или Customizations in All CUI Files (Адаптация во все файлы НПИ) и в области Button Image (Значок кнопки) выберите один из предложенных значков. Если вы хотите вручную нарисовать значок, нажмите кнопку Edit (Изменить). На экране отобразится диалоговое окно Button Editor (Редактор кнопок) (рис. 1.22). Инструменты, предоставляемые редактором, аналогичны инструментам графического редактора Paint – стандартного инструмента операционной системы Windows.

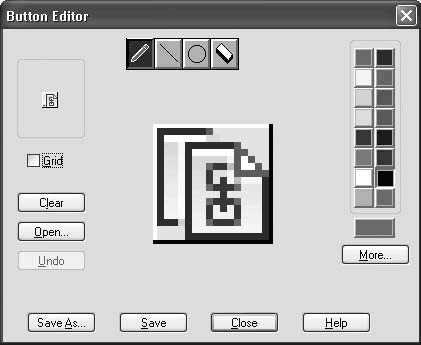

Рис. 1.22. Диалоговое окно Button Editor (Редактор кнопок)

• Properties (Свойства) – позволяет изменять свойства выделенных объектов. Например, вы можете изменить вид кнопки, загрузив собственный графический файл.

Теперь, ознакомившись с основными элементами диалогового окна, создадим собственную панель инструментов и добавим на нее кнопки.

1. В области Customizations in All CUI Files (Настройка всех файлов) найдите пункт Toolbars (Панели). Щелкните на нем правой кнопкой мыши и выберите в появившемся меню пункт New Toolbar (Создать панель инструментов) (рис. 1.23).

Рис. 1.23. Создание новой панели инструментов

2. Введите название панели и определите ее свойства в области Properties (Свойства).

– Раздел General (Общие) позволяет изменить название и описание модели. Для этого щелкните кнопкой мыши на любом пункте и введите нужное значение в правом столбце.

– В разделе Appearence (Появление) вы можете указать, будет ли панель отображаться по умолчанию, задать ее ориентацию, координаты появления и количество строк. Например, чтобы по умолчанию панель инструментов не отображалась на экране, щелкните на пункте On By Default (По умолчанию включена). Справа появится кнопка со стрелочкой. Щелкните на ней кнопкой мыши и в открывшемся списке выберите Hide (Скрыть).

3. Теперь следует добавить на панель команды. Для этого выберите необходимую команду в списке и с помощью мыши перетяните ее в область Customizations in All CUI Files (Настройка всех файлов). Поместите указатель мыши напротив созданной вами панели инструментов (рис. 1.24). Отпустите кнопку мыши – и команда будет добавлена на вашу панель инструментов.

Рис. 1.24. Добавление команды на панель инструментов

4. Нажмите кнопку OK для создания новой панели (рис. 1.25).

Рис. 1.25. Новая панель инструментов

Примечание

Поскольку для новой панели инструментов был установлен режим скрытия по умолчанию, то, чтобы увидеть данную панель, необходимо включить ее отображение. Щелкните правой кнопкой мыши на любой панели инструментов и в открывшемся меню выберите нужную.

Все чертежи, созданные в программе AutoCAD, хранятся в файлах с расширением DWG. В таком файле хранится полная информация о чертеже: всевозможные стили, параметры, такие как единицы измерения, режимы черчения и т. д. По мере развития программы формат используемых файлов также не оставался неизменным, поэтому чертежи, созданные в более новых версиях AutoCAD, не могут быть открыты в более старых. С выходом AutoCAD 2009 в формат DWG также были внесены изменения, поэтому чертежи, по умолчанию сохраненные в AutoCAD 2009, не будут открываться в более ранних версиях.

Для создания нового файла можно применить один из двух способов:

• без использования окна начала работы (этот способ наиболее простой и применяется по умолчанию);

• с заданием различных параметров в окне начала загрузки.

Для создания нового файла упрощенным способом необходимо выполнить следующие действия.

1. Щелкните на кнопке New (Новый) на панели быстрого доступа или выполните команду меню File > New (Файл > Новый). На экране отобразится диалоговое окно Select template (Выбор шаблона) (рис. 1.26). Это окно похоже на стандартное окно выбора файлов операционной системы Windows и отображает содержимое каталога Template (Шаблон), принадлежащего директории, в которую была установлена программа AutoCAD. В данной папке находятся файлы с расширением DWT, которые представляют собой готовые шаблоны чертежей, обладающие некоторыми настройками и использующиеся как основа для создания документов.

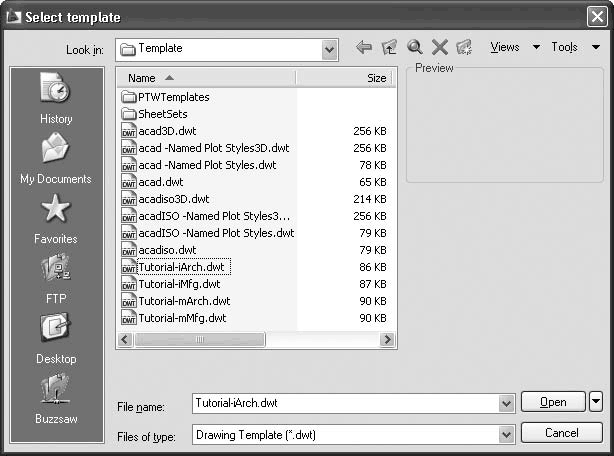

Рис. 1.26. Диалоговое окно Select template (Выбор шаблона)

2. Выделите нужный шаблон. При этом в области Preview (Образец), расположенной в правой части окна, появится изображение объектов, которые имеются в выбранном шаблоне.

3. Выберите нужный шаблон и нажмите кнопку Open (Открыть).

Примечание

По умолчанию программа AutoCAD не содержит шаблонов, созданных по русским стандартам черчения, поэтому при необходимости следует самостоятельно добавить файлы нужных шаблонов в каталог Template (Шаблон).

4. Если вы не хотите, чтобы в новом чертеже использовался какой-либо шаблон, нажмите маленькую кнопку со стрелкой, расположенную справа от кнопки Open (Открыть). В открывшемся меню (рис. 1.27) выберите единицы измерения чертежа (метрические или британские), и на основе этого будет создан новый файл. Если выбрать в меню пункт Open (Открыть), файл будет создан на основе выделенного в данный момент шаблона.

Рис. 1.27. Создание чертежа без шаблона

Чтобы при создании нового файла использовалось окно начала работы, необходимо присвоить значение 1 системной переменной STARTUP. Для этого выполните следующие действия.

1. Введите в командную строку название переменной и нажмите клавишу Enter или Пробел. Появится запрос:

Enter new value for STARTUP <0>:

2. Введите 1 и снова нажмите клавишу Enter или Пробел.

3. Щелкните на кнопке New (Новый) на панели быстрого доступа или выполните команду меню File > New (Файл > Новый). На экране появится диалоговое окно Create New Drawing (Создание нового чертежа) (рис. 1.28).

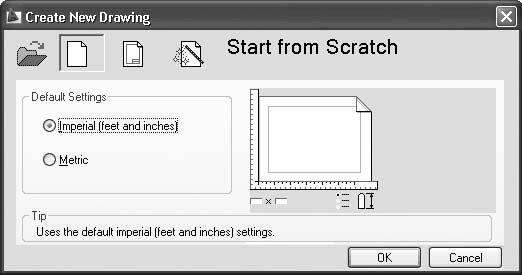

Рис. 1.28. Диалоговое окно Create New Drawing (Создание нового чертежа)

Рассмотрим основные элементы этого окна.

– Заметьте, первая кнопка Open a Drawing (Открытие чертежа) неактивна.

– Выйдите из программы AutoCAD и снова запустите ее. Теперь при щелчке на кнопке New (Новый) на панели быстрого доступа или при выполнении команды File > New (Файл > Новый) будет открываться окно Startup (Запуск), в котором кнопка Open a Drawing (Открытие чертежа) будет активна (рис. 1.29). При нажатии кнопки внутри окна отобразится область Select a File (Выберите файл), позволяющая выбрать созданный ранее файл и открыть его. Если нужный файл отсутствует в данной области, вы можете нажать кнопку Browse (Обзор) и в открывшемся окне Select File (Выбор файла) найти нужный файл. Это окно очень похоже на описанное выше окно Select template (Выбор шаблона).

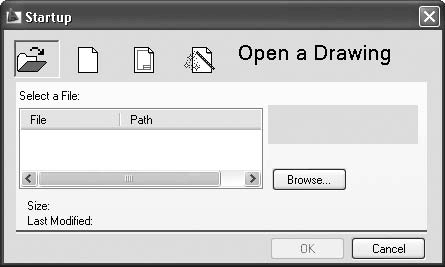

Рис. 1.29. Открытие чертежа

– Вторая кнопка – Start from Scratch (Простейший шаблон) (нажата на рис. 1.28). С ее помощью создается чертеж, не отличающийся от чертежа, созданного первым способом (без использования окна начала работы) без выбора шаблона.

– Следующая кнопка – Use a Template (По шаблону). Создание чертежа идентично созданию нового файла без использования окна Startup (Запуск). Вы можете выбрать шаблон документа из имеющихся или отказаться от шаблонов. При нажатии кнопки Browse (Обзор) откроется диалоговое окно Select a template file (Выбор файла шаблона).

– Последняя кнопка, Use a Wizard (Вызов мастера), вызывает мастер создания нового чертежа, с помощью которого вы сами можете настроить параметры нового документа. Мастер может работать в двух режимах: Quick Setup (Быстрая подготовка) и Advanced Setup (Детальная подготовка) – при выборе этого способа настраивается большее количество параметров.

Создадим новый чертеж с помощью мастера детальной подготовки.

1. В окне Startup (Запуск) нажмем кнопку Use a Wizard (Вызов мастера), в области Select a Wizard (Выберите мастер) выделим пункт Advanced Setup (Детальная подготовка) и нажмем кнопку OK (рис. 1.30).

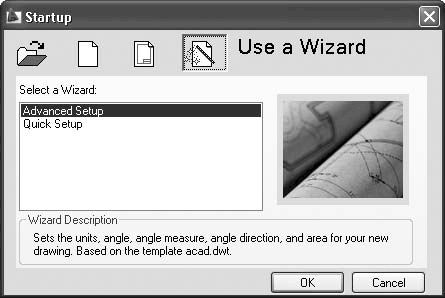

Рис. 1.30. Вызов мастера создания нового чертежа

2. В первом окне мастера (рис. 1.31) предлагается выбрать единицы измерения чертежа, а также, в раскрывающемся списке, точность значений (количество отображаемых после запятой знаков). Настроив параметры, нажимаем кнопку Next (Далее).

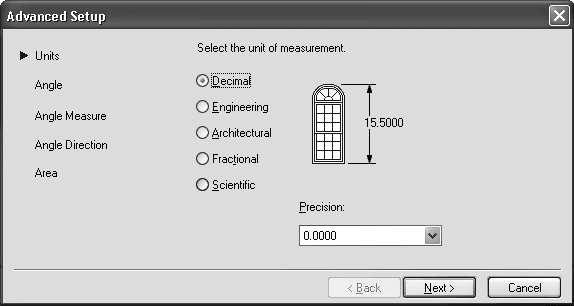

Рис. 1.31. Выбор единиц измерения

3. Следующее окно позволяет выбрать единицы измерения углов, а также точность значений углов. Снова вводим свои значения и нажимаем кнопку Next (Далее).

4. Затем выбираем направление нулевого угла. Вы можете выбрать одно из направлений: East (Восток), North (Север), West (Запад), South (Юг) – или указать произвольное значение градуса начального угла. Отсчет при этом будет происходить от направления East (Восток). Выберем нужные значения и нажмем кнопку Next (Далее).

5. После этого необходимо установить направление отсчета углов: против часовой стрелки или в ее направлении. Делаем свой выбор и нажимаем кнопку Next (Далее).

6. В последнем окне вы можете установить размер области, доступной для рисования. Вводим соответствующие параметры и нажимаем кнопку Finish (Готово). Чертеж создан.

Для сохранения документа нажмите кнопку Save (Сохранить) на панели быстрого доступа либо на панели инструментов Standard (Стандартная). Можно также выполнить команду меню File > Save (Файл > Сохранить). На экране появится диалоговое окно Save Drawing As (Сохранение чертежа) (рис. 1.32).

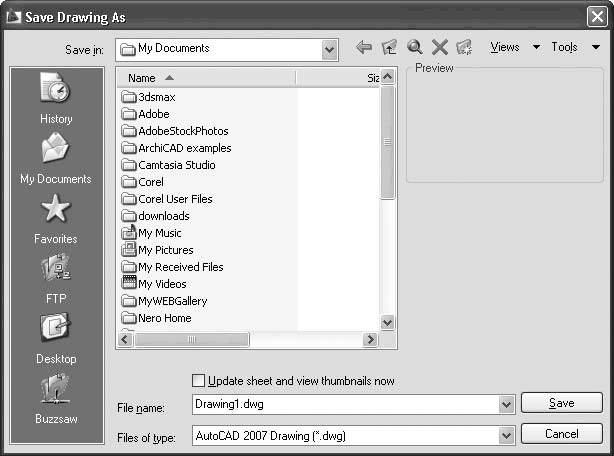

Рис. 1.32. Окно сохранения чертежа

В нем вы можете выбрать каталог для сохранения, название файла, а также его тип: DWG или DXF (тип файлов, который можно открыть в других приложениях, а не только в AutoCAD). При этом вы можете указать версию формата, то есть, например, сохранить чертеж в формате, совместимом с ранними версиями программы.

Если вы хотите сохранить файл под другим названием, щелкните на кнопке меню с буквой «А» в левом верхнем углу окна программы и выполните команду меню File > Save As (Файл > Сохранить как). На экране появится то же диалоговое окно Save Drawing As (Сохранение чертежа), в котором можно ввести нужное имя. При этом будет создана копия файла: то, что вы сделали до этого момента, будет сохранено в прежнем месте под прежним названием.

Чтобы закрыть чертеж, щелкните на кнопке меню с буквой «А» в левом верхнем углу окна программы и выполните команду меню File > Close (Файл > Закрыть) либо нажмите кнопку с крестиком в правом верхнем углу чертежа. Для завершения работы программы нажмите сочетание клавиш Ctrl+Q или щелкните на кнопке меню с буквой «А» и выполните команду меню File > Exit (Файл > Выход).

Можно также нажать кнопку с крестиком в правом верхнем углу программы.

Справочная система программы AutoCAD реализована на основе стандартной справочной системы операционной системы Windows, с которой вы могли сталкиваться и ранее, при работе с другими приложениями. Справочная система содержит исчерпывающую информацию по работе с AutoCAD. Предусмотрено несколько способов получения данных по интересующему вас вопросу, рассмотрим каждый из них.

Наиболее простой способ вызова справочной системы AutoCAD – нажатие на клавиатуре клавиши F1, которая является стандартной для вызова справки во всех приложениях операционной системы Windows. Кроме этого, можно щелкнуть на кнопке меню с буквой «А» и воспользоваться командой меню Help > Help (Справка > Справка). Справка отобразится в отдельном окне (рис. 1.33) и, таким образом, не будет мешать работе с программой – вы можете одновременно работать с чертежом и справочной системой.

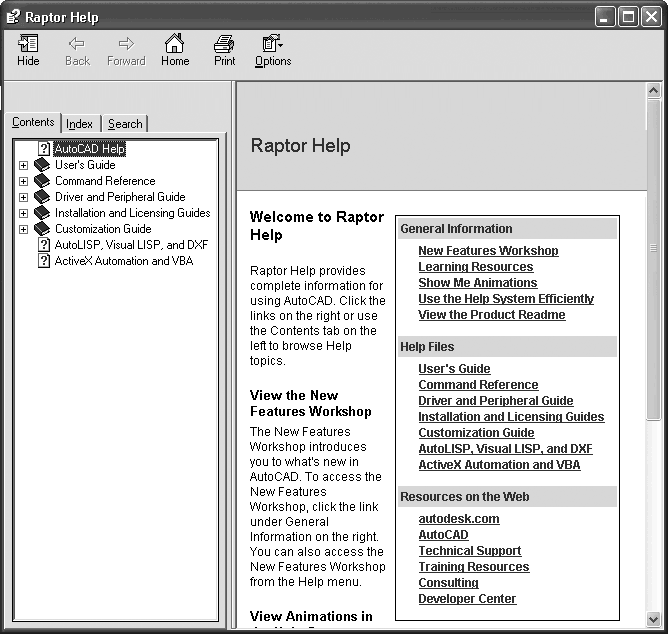

Рис. 1.33. Окно справочной системы программы AutoCAD 2009

Данное окно разделено на две части. Левая часть служит для поиска нужной информации, правая – для отображения выбранного раздела справочной системы.

Панель инструментов, расположенная в верхней части окна, содержит стандартные кнопки:

• Hide (Скрыть) – служит для скрытия области поиска информации;

• Back (Назад) – предназначена для перехода на предыдущую просмотренную страницу справки;

• Forward (Вперед) – позволяет вернуться на страницу, которая просматривалась до нажатия кнопки Back (Назад);

• Home (Домой) – служит для перехода на начальную страницу справочной системы, которая открывается при вызове справки;

• Print (Печать) – позволяет распечатать выделенный раздел;

• Options (Параметры) – открывает меню, которое содержит все перечисленные пункты, а также некоторые дополнительные возможности, характерные для веб-браузеров.

В области поиска информации находятся три вкладки.

• Contents (Содержание) – отображает содержание справки в виде стандартного дерева папок Проводника. Пользователь сам ищет нужную информацию в иерархической структуре справки.

• Index (Указатель) – позволяет искать информацию по ключевым словам, которые вводятся с клавиатуры в специальное поле. По мере ввода ключевых слов в области, расположенной ниже, отображается список найденных разделов (рис. 1.34).

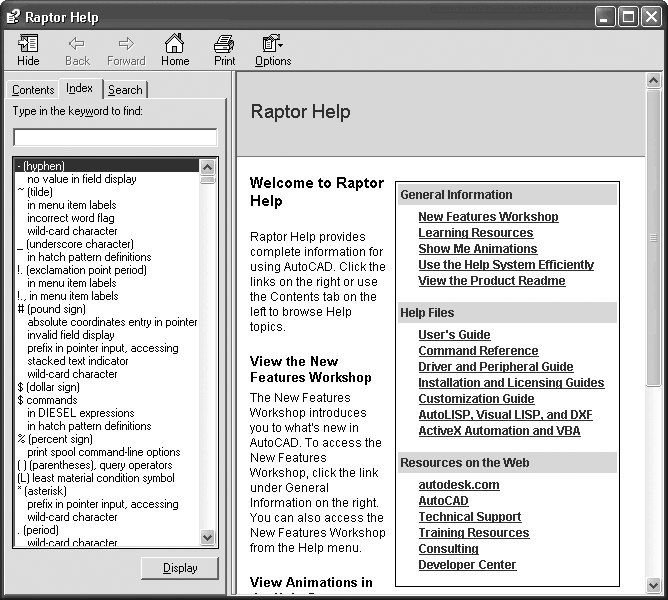

Рис. 1.34. Вкладка Index (Указатель)

При выборе раздела его содержимое отображается в правой части окна. Если раздел является множественным, на экране появится диалоговое окно Topics Found (Найденные разделы) (рис. 1.35), в котором вы можете уточнить свой выбор.

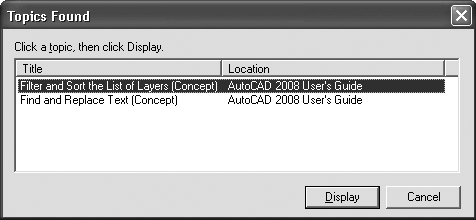

Рис. 1.35. Выбор раздела

• Search (Поиск) (рис. 1.36) – служит для поиска по всей справочной системе на основе запроса, сделанного в разговорной форме. Для поиска достаточно задать интересующий вас вопрос и нажать клавишу Enter или щелкнуть на кнопке с надписью Search (Поиск). В результате в области ниже появится перечень найденных разделов справки. Нажав кнопку со стрелкой, расположенную справа от поля ввода, можно задать условия поиска. В находящемся ниже открывающемся списке – разделы справки, в которых будет выполняться поиск.

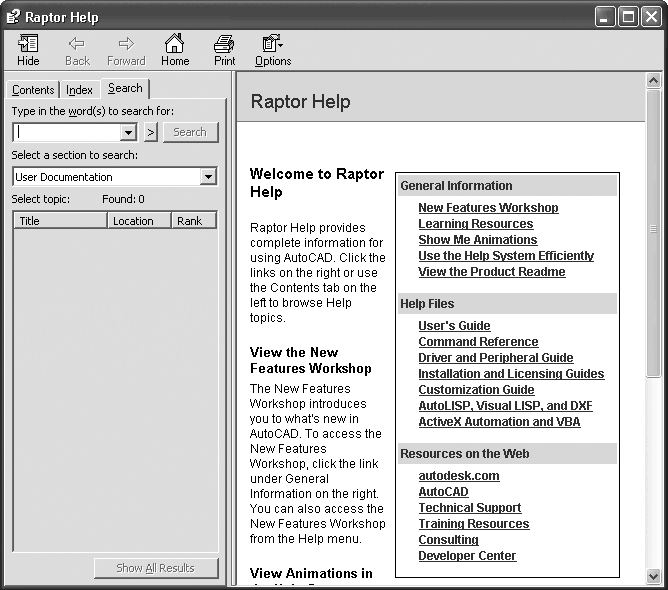

Рис. 1.36. Вкладка Search (Поиск)

Как уже говорилось, семинар по новым возможностям – это мультимедийная презентация, в которой пользователи могут познакомиться с новыми возможностями программы AutoCAD. По умолчанию семинар запускается каждый раз при загрузке программы (см. рис. 1.1). Вы также можете открыть его, щелкнув на кнопке меню с буквой «А» и выбрав в меню Help (Справка) пункт New Features Workshop (Семинар по новым возможностям).

Помимо использования справочной системы программы, пользователи AutoCAD могут получить техническую поддержку через Интернет. При подключении к центру подписки становятся доступны такие сервисы, как интер активные уроки или прямая техническая поддержка, кроме того, вы можете просмотреть запросы других пользователей о технической поддержке и, возможно, найти ответы на свои вопросы.

В дополнение ко всему программа AutoCAD предоставляет прямые ссылки на сайты компании Autodesk для получения полезной информации о программе. Такие ссылки расположены в меню Help (Справка).

Расположенные справа от заголовка программы и документа поле ввода и кнопки принадлежат инфоцентру (InfoCenter) – инструменту AutoCAD, позволяющему найти ответы как в разделах справки, так и интерактивно, используя службу поддержки. Введите вопрос в специальное поле, и в появившейся области Search (Поиск) отобразятся ре зультаты поиска (рис. 1.37).

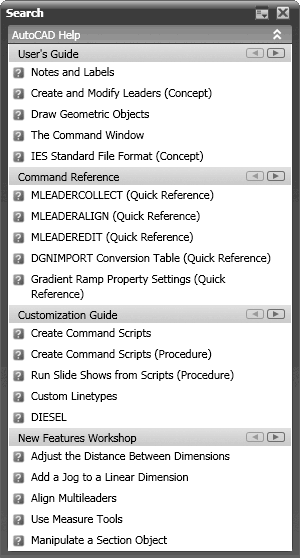

Рис. 1.37. Область Search (Поиск) с результатами поиска на запрос line

По умолчанию программа ищет ответ в разделах справки, однако при необходимости вы можете добавлять собственные места поиска. В правой части заголовка окна Search (Поиск) расположена кнопка InfoCenter Settings (Параметры инфоцентра). Она открывает окно InfoCenter Settings (Параметры инфоцентра), в котором вы можете указать место своего пребывания, место поиска ответов на вопросы, выбрать каналы новостей и т. д. Кнопка Close (Закрыть) закрывает окно Search (Поиск).

Кнопка с изображением антенны в правой части области инфоцентра, Communication Center (Коммуникационный центр), служит для предоставления пользователю информации о продуктах компании Autodesk. Коммуникационный центр обеспечивает доступ к последним новостям и обновлениям Autodesk, новинкам службы технической поддержки, содержит ссылки на свежие статьи и советы на сайте компании.

Крайняя кнопка Favorites (Избранное) справа открывает список избранных мест в справке инфоцентра.

Вот и закончилась первая глава книги. Конечно, это лишь первый шаг в изучении AutoCAD, однако без него невозможно двигаться дальше. Познакомившись с интерфейсом AutoCAD, вы увидели, что, несмотря на внешнюю сложность, эта программа очень удобна и способна легко адаптироваться для выполнения поставленных задач: пользователь может добавлять и удалять элементы интерфейса, изменять их и даже создавать собственные. Гибкая система справки позволяет пользователю в любой момент получить ответ на интересующий его вопрос, не прерывая работу над чертежом.

В следующей главе мы приступим непосредственно к черчению: создадим такие примитивные объекты, как отрезок, дуга и эллипс.
