Линейный размер

Проставление размеров для окружности и угла

Измерение углов

Базовые и связанные размеры

Стиль размера

Резюме

Данная глава посвящена следующим вопросам:

• размеры и их типы;

• работа с линейными размерами;

• работа с диаметрами, радиусами, углами;

• понятие стиля размера и управление стилями.

Проставление размеров на рисунках – возможно, один из наиболее спорных аспектов в работе с программой AutoCAD. В то время как создать размеры довольно просто, управление их видом и поведением может оказаться достаточно сложным занятием. Причина этого – существование множества различных типов размеров и большого количества переменных, которые управляют их вешним видом. Кроме того, способы работы с размерами, их вид и поведение могут очень различаться в зависимости от отрасли промышленности, в которой вы работаете (механическое проектирование, атомная энергетика, электроника и т. д.). В этой главе вы узнаете, как размещать размеры, а также как использовать стили размера, чтобы управлять их видом и поведением.

Команды управления размерами можно запустить с помощью соответствующих кнопок на вкладке Annotate (Аннотация) в группе Dimensions (Размеры) ленты (рис. 5.1).

Рис. 5.1. Группа Dimensions (Размеры)

Существует много типов размеров, доступных в AutoCAD. Чаще всего используют линейные размеры, радиус, диаметр и угловые размеры.

Размеры связаны с объектами и при внесении в чертеж каких-либо изменений обновляются автоматически.

В первую очередь следует выбрать тип размера, который вы хотите создать, а затем выбрать точки, которые определяют его размещение. В указанных местах AutoCAD создает точечные объекты, затем измеряет расстояние между этими определяющими точками и использует это расстояние как заданное по умолчанию текстовое значение размера. Например, для размера линии вы создаете линейный размер и затем указываете две крайние точки линии. Программа создает в этих местах определяющие точки и измеряет расстояние между ними. Затем вы выбираете место для размещения значения размера.

Определяющие точки управляют ассоциативностью размера. Когда их положение изменяется, связанный с ними размер обновляется и перемещается, следуя за ними. Во время простановки размеров AutoCAD автоматически создает уровень или слой, названный Defpoints (Определяющие точки). Все определяющие точки помещаются на этот слой.

Примечание

Слой Defpoints (Определяющие точки) создается, когда вы запускаете команду ввода размера. Он уникален в том, что не выводится на печать независимо от настройки «печатать/не печатать». Однажды созданный слой Defpoints (Определяющие точки) невозможно удалить командой PURGE или нажатием кнопки Delete Layer (Удалить слой). Вы можете переименовать этот слой, но в таком случае AutoCAD просто создаст новый слой Defpoints (Определяющие точки) при создании нового размера или обновлении существующего.

Совет

Поскольку слой Defpoints (Определяющие точки) не выводится на печать, его можно использовать для создания объектов, которые вы не хотите показывать на чертеже. Например, это могут быть пометки, границы просмотра и замечания для других пользователей, работающих с чертежом.

Фактически для размера существует три уровня ассоциативности. Системная переменная DIMASSOC указывает, какой уровень ассоциативности используется в данный момент.

Системной переменной DIMASSOC может быть присвоено значение 0, 1 или 2. Если задано значение 2 (это состояние переменной по умолчанию), определяющие точки размера связаны с объектами рисунка. Например, если вы указываете расстояние между двумя крайними точками линии, AutoCAD cоздаст там определяющие точки, которые будут связаны с объектом – линией. При перемещении линии размер будет двигаться вместе с ней. Если изменяется положение крайней точки линии (линия растягивается, укорачивается, изменяет направление и т. д.), определяющая точка, связанная с ней, будет также двигаться, а размер будет обновляться.

Когда значение переменной DIMASSOC равно 1, AutoCAD все еще создает ассоциативные размеры, но определяющие точки не связываются ни с какой специфической геометрией. Чтобы изменить размер, вы должны переместить определяющие точки, связанные с размером явно. Например, если вы указываете размер линии, когда переменной DIMASSOC задано значение 1, AutoCAD создаст определяющие точки на концах линии. Но если вы перемещаете линию, размер не будет следовать за ней. Вы должны выделить и переместить размер вместе с линией, чтобы они отображались вместе. Если вы перемещаете конец линии (перетаскивая, подстраивая, продляя и т. д.), следует также переместить и определяющую точку, чтобы обновить размер.

Если переменной DIMASSOC задано значение 0, AutoCAD создает обособленные размеры без ассоциативности, без определяющих точек. Каждая часть размерного выноса (линии и значение) воспринимается как отдельный объект.

Совет

Хотя можно создать обособленные размеры, в большинстве рабочих сред автоматизированного проектирования это считается плохой практикой. Обособленные размеры трудноуправляемы, и их обновление может привести к небрежности и неточности в рисунках.

Вы можете изменять значения переменной DIMASSOC с помощью флажка в области Associative Dimensioning (Связанная простановка размеров) на вкладке User Preferences (Пользовательские установки) окна Options (Настройки) (см. рис. 4.10). Если этот флажок установлен, значение переменной DIMASSOC равно 2. Если же он снят, переменной задано значение 1.

Для создания вертикальных и горизонтальных размеров предназначена одна команда – DIMLINEAR. Она измеряет расстояние между двумя определяющими точками и позволяет вам выбрать местоположение размерной линии. Команде DIMLINEAR соответствует кнопка Linear (Линейный), расположенная на вкладке Annotate (Аннотация) в группе Dimensions (Размеры) ленты.

Есть два способа создать линейный размер: указать определяющие точки или выбрать объект для измерения. Используя метод указания точек, вы выбираете две точки на рисунке и затем задаете местоположение размерной надписи. В зависимости от направления текста размер получается вертикальным или горизонтальным. Если вы размещаете значение выше или ниже точек, AutoCAD создаст горизонтальный размер, если же слева или справа – вертикальный (рис. 5.2).

Рис. 5.2. Проставление размеров методом указания определяющих точек

Вы можете также создать линейный размер, выбрав линию, дугу или круг. После запуска команды DIMLINEAR AutoCAD выдаст запрос:

Specify fi rst extension line origin or <select object>:

Нажмите клавишу Enter, чтобы выбрать линию, дугу или круг. Когда вы с помощью мыши выберете нужный объект, программа создаст две определяющие точки. Рисунок 5.3 показывает результаты выбора различных объектов.

Рис. 5.3. Проставление размеров выбором объекта

Примечание

Для проставления размеров вы можете выбрать только линию, дугу или круг. Нельзя таким образом выбрать эллипс, текстовый элемент или кривую сплайнов. При выборе полилинейного объекта AutoCAD проставит размеры линейного или дугового участка полилинии возле выделенной вами точки.

После того как вы выберете определяющие точки, AutoCAD предложит множество настроек для создания и размещения размеров. Эти настройки представлены в табл. 5.1.

Рассмотрим типичную последовательность создания линейных размеров.

1. Убедитесь в том, что включен режим объектной привязки и указана привязка к крайним точкам и центру объектов. Для этого введите команду DSETTINGS и в появившемся диалоговом окне Drafting Settings (Режимы рисования) откройте вкладку Object Snap (Захват объектов) (см. рис. 2.12). На ней должны быть установлены флажки Object Snap On (F3) (Включить объектную привязку (F3)), Endpoint (Конечная точка) и Center (Центр).

2. Создайте или откройте простое изображение для простановки размеров (пример приведен на рис. 5.4).

Рис. 5.4. Исходное простое изображение

3. Запустите команду DIMLINEAR. Программа попросит вас определить начало первой выносной линии:

Specify fi rst extension line origin or <select object>:

4. Щелкните на нижней левой крайней точке объекта. Появится запрос об указании начала второй выносной линии:

Specify second extension line origin:

5. Щелкните на правом конце нижнего наклонного отрезка. Появится следующий запрос:

Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]:

В ответ на него вы можете определить местоположение линии размера, перетаскивая ее с помощью мыши.

6. Разместите размерную линию, как показано на рис. 5.5. После этого программа завершит выполнение команды DIMLINEAR.

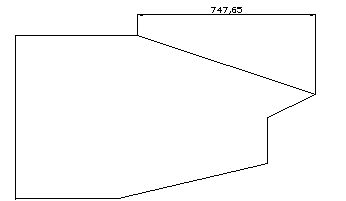

Рис. 5.5. Проставление размера указанием определяющих точек

7. Еще раз запустите команду DIMLINEAR. Появится запрос:

Specify fi rst extension line origin or <select object>:

8. Нажмите клавишу Enter. AutoCAD предложит выбрать объект для проставления размера:

Select object to dimension:

9. Щелкните на верхнем наклонном отрезке. Программа разместит определяющие точки на концах отрезка и выдаст запрос об определении местоположения размерной линии:

Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]:

10. Разместите размерную линию так, как показано на рис. 5.6. После этого AutoCAD завершит выполнение команды DIMLINEAR.

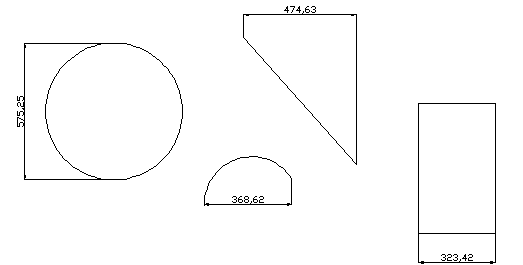

Рис. 5.6. Проставление размера выбором объекта

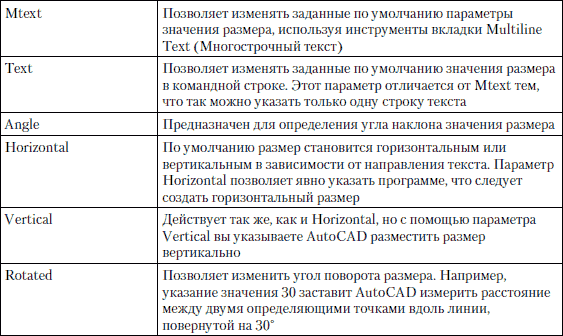

Команда DIMLINEAR обладает двумя текстовыми настройками – Mtext и Text. Эти параметры позволяют изменять текст, связанный с размером. По умолчанию AutoCAD размещает численное значение расстояния между двумя определяющими точками в виде значения размера. Используя параметры Mtext и Text, можно изменить этот текст и даже отменить его отображение. Например, при желании вы можете включить отображение примечания или другого дополнительного текста наряду с размерным или напечатать определенный размер вместо того, чтобы использовать вычисленное значение размера.

При выборе параметра Mtext AutoCAD отображает многострочный текстовый редактор с выделенным значением размера. Заданное по умолчанию значение представляет собой измеренное расстояние между определяющими точками. Вы можете ввести любой текст до или после имеющегося или удалить его, но изменить значение выделенного текста нельзя. Если вы удалили заданный по умолчанию текст, AutoCAD будет игнорировать измеренное расстояние и отображать только текст, который вы ввели.

Если вы удалили заданное по умолчанию значение размера, можно вернуть его, набрав символы <>. Программа заменит эти скобки измеренным расстоянием между определяющими точками.

Вы можете использовать такие же скобки и при применении параметра Text. После его выбора AutoCAD отобразит измеренный размер как значение по умолчанию и предложит ввести одну строку текста. Вы можете набрать любой текст, используя скобки <> вместо измеренного расстояния между определяющими точками.

Совет

Для редактирования значения размера вы можете также использовать команду DDEDIT.

Рассмотрим порядок изменения значения размера.

1. Откройте ранее созданный чертеж или постройте объекты, содержащие отрезки прямых линий.

2. Запустите кома нду DIMLINEAR. Появится запрос об определении начала первой выносной линии:

Specify fi rst extension line origin or <select object>:

3. Нажмите клавишу Enter. AutoCAD предложит выбрать объект для проставления размера:

Select object to dimension

4. Выберите линию. Программа создаст на ее концах определяющие точки и выдаст запрос:

Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]:

5. Выберите параметр Mtext. На ленте появится вкладка Multiline Text (Многострочный текст) и будет выделено значение размера, заданного по умолчанию. Удалите этот текст и введите значение 1.00.

6. Щелкните кнопкой мыши за пределами поля ввода, чтобы закрыть редактор. AutoCAD отобразит размер как 1.00.

7. Выберите линию, для которой вы только что проставили размер, чтобы активизировать ее маркеры. Выберите маркер в одной крайней точке и перетащите его в новое место. AutoCAD изменяет длину линии, и размерная линия движется вместе с ней, но значение размера не обновляется.

8. Запустите команду DDEDIT и выделите значение размера 1.00. Удалите значение 1.00 и введите <>. AutoCAD заменяет скобки фактической длиной линии.

9. Выберите линию, чтобы активизировать ее маркеры и возвратить крайнюю точку в ее первоначальное местоположение. AutoCAD изменяет длину линии, и размерная линия движется с ней. Значение размера обновляется, отображая изменения. Чертеж при этом выглядит примерно так, как показано на рис. 5.7.

Рис. 5.7. Результат автоматического изменения значения размера

Кроме того, если реальное значение размера не соответствует расстоянию между выносными линиями, вы можете добавить к линейному размеру зигзаг. Зигзагообразные размерные линии обычно используются, если измеряемый объект показан в размерах, которые меньше реальных. Применение этих возможностей представлено на рис. 5.8.

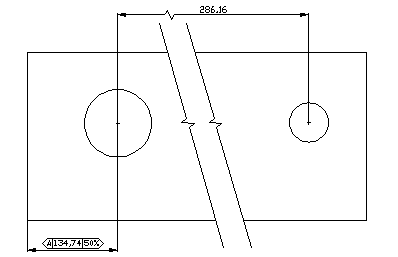

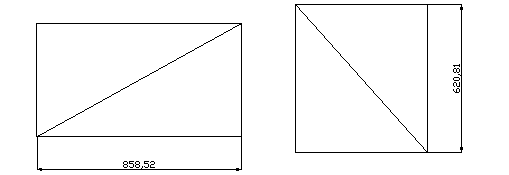

Рис. 5.8. Пример использования зигзагообразных размеров

Выровненный размер – другой тип линейного размера. В то время как горизонтальный и вертикальный размеры измеряют расстояния по оси X или Y соответственно, выровненный размер показывает истинное расстояние между любыми двумя точками. Значение размера помещается параллельно прямой линии, соединяющей две определяющие точки.

Для создания выровненных размеров предназначена команда DIMALIGNED. При ее использовании вы можете выбрать две определяющие точки или линию, дугу или круг. Как только вы зададите определяющие точки, станут доступными параметры Mtext, Text и Angle. Их значение идентично значению параметров Mtext, Text и Angle команды DIMLINEAR.

Рассмотрим порядок создания выровненных размеров.

1. Откройте или создайте рисунок, содержащий линию, дугу или окружность.

2. Запустите команду DIMALIGNED. Появится приглашение:

Specify fi rst extension line origin or <select object>:

3. Нажмите клавишу Enter. AutoCAD попросит вас выбрать объект для проставления размера:

Select object to dimension:

4. Выберите линию. AutoCAD разместит определяющие точки в концах отрезка и предложит определить местоположение линии размера:

Specify dimension line location or [Mtext/Text/Angle]:

5. Разместите линию размера, как показано на рис. 5.9.

Рис. 5.9. Выровненный размер

Для окружностей и дуг обычно измеряют радиус или диаметр, а для дуги также ее длину. AutoCAD позволяет проставить все эти размеры.

Для измерения радиуса предназначена команда DIMRADIUS. Чтобы ее активизировать с помощью ленты, щелкните на стрелке справа от кнопки Linear (Линейный) на вкладке Annotate (Аннотация) в группе Dimensions (Размеры) и выберите способ задания размеров Radius (Радиус). После запуска этой команды AutoCAD предлагает выбрать дугу или окружность. После выбора окружности, дуги и дугового участка полилинии AutoCAD измерит радиус дуги и выдаст запрос о расположении текстового значения размера (внутри или снаружи дуги). Перпендикулярно к дуге будет создана ведущая линия, проходящая через указанную точку, а в центре окружности или дуги – центральная метка. Когда вы будете размещать текстовое значение, AutoCAD автоматически поставит префикс R перед измеренным значением радиуса (рис. 5.10).

Рис. 5.10. Вставка радиуса

Подобно командам DIMLINEAR и DIMALIGNED, команда DIMRADIUS располагает параметрами Mtext, Text и Angle, предназначенными для изменения текстового значения размера.

При использовании команды DIMRADIUS ведущая линия будет всегда располагаться перпендикулярно кругу или участку дуги. Начальная точка ведущей линии всегда будет на одной линии с центральной точкой дуги. «Извилистый» радиус отличается от обычного тем, что его ведущая линия имеет встроенный в нее зигзаг смещения (рис. 5.11), что позволяет вам определить другую центральную точку для ведущей линии. Это может быть полезно, например, при указании больших радиусов, для которых центральная точка находится вне видимой области рисунка. «Извилистый» размер радиуса можно создать с помощью команды DIMJOGGED.

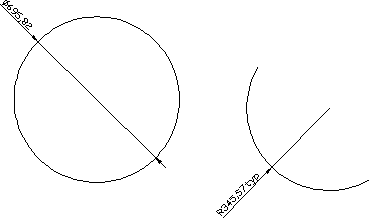

Рис. 5.11. Пример «извилистого» радиуса

Когда вы запускаете команду DIMJOGGED, AutoCAD прелагает выбрать окружность или дугу. После выбора объекта появится запрос об определении нового местоположения центра:

Specify center location override:

В ответ следует указать расположение отправной точки ведущей линии (конца без стрелки). Ведущая линия протянется от этой точки к точке на окружности или дуге. Затем программа попросит указать расположение текстового значения размера. Как только вы зададите его, можно будет корректировать местоположение зигзагообразного участка.

Диаметр можно проставить с помощью команды DIMDIAMETER. Эту команду можно вызвать, нажав на стрелку справа от кнопки Linear (Линейный) на вкладке Annotate (Аннотация) в группе Dimensions (Размеры), а затем выбрав способ задания размеров Diameter (Диаметр).

Рассмотрим вставку радиуса и диаметра.

1. Откройте или создайте рисунок, содержащий окружность и дугу.

2. Запустите команду DIMRADIUS. Появится приглашение:

Select arc or circle:

3. Выберите дугу. AutoCAD разместит определяющие точки в центре дуги и в выбранной точке, после чего выдаст запрос об определении местоположения линии размера:

Specify dimension line location or [Mtext/Text/Angle]:

4. Разместите линию размера.

5. Запустите команду DIMDIAMETER. AutoCAD выдаст запрос:

Select arc or circle:

6. Выберите окружность. AutoCAD разместит определяющие точки в центре окружности и в точке, которую вы выбрали на окружности. Затем появится запрос об определении местоположения линии размера:

Specify dimension line location or [Mtext/Text/Angle]:

7. Разместите линию размера. Чертеж должен выглядеть примерно так, как показано на рис. 5.12.

Рис. 5.12. Вставка размеров радиуса и диаметра

Подобно линейным размерам, AutoCAD может проставлять длину дуги, для чего использует команду DIMARC. При использовании команды DIMARC вы выбираете участок дуги, и AutoCAD измеряет его длину. По умолчанию AutoCAD измеряет полную длину дуги, от одной крайней точки до другой, но вы можете также выбрать измерение длины части дуги. Кроме Mtext, Text и Angle, данная команда располагает параметром Partial, который позволяет выбрать на дуге начальную и конечную точки и измерить длину только указанного участка. Когда вы размещаете размер длины дуги, AutoCAD автоматически вставляет символ дуги перед значением размера.

Проставим на чертеже длину дуги.

1. Создайте в области рисования дугу или дуговую полилинию.

2. Запустите команду DIMARC. Чтобы активизировать данную команду с помощью ленты, щелкните на стрелке справа от кнопки Linear (Линейный) на вкладке Annotate (Аннотация) в группе Dimensions (Размеры) и выберите способ задания размеров Arc Length (Длина дуги). AutoCAD попросит выбрать дугу или участок дуговой полилинии:

Select arc or polyline arc segment:

3. Выберите дугу. AutoCAD создаст определяющие точки в центре дуги и в выбранной на дуге точке. Затем появится запрос об указании расположения размерной линии:

Specify arc length dimension location, or [Mtext/Text/Angle/Partial/Leader]:

4. Разместите линию размера. Чертеж примет приблизительно такой вид, как на рис. 5.13.

Рис. 5.13. Вставка длины дуги

При проставлении размеров дуг и окружностей AutoCAD ставит метки в центрах измеряемых объектов. Вам может понадобиться разместить центральные метки для дуг и окружностей, которые не измеряются. В AutoCAD существуют разные способы сделать это. Один вариант – просто рисовать центральные метки с помощью команд LINE или PLINE. Другой – использовать команду DIMCENTER.

Команда DIMCENTER размещает перекрещенные отрезки в центре окружности или дугового участка. Когда вы запускаете эту команду, AutoCAD предлагает вам выбрать окружность или дугу и затем ставит перекрестье центральной метки.

Для определения линейного размера AutoCAD должен располагать двумя определяющими точками. При проставлении значений углов следует указать три точки для определения углового размера: вершину и две конечные точки. Угловые размеры проставляются с помощью команды DIMANGULAR. При использовании этой команды у вас есть три варианта, чтобы определить угловой размер: выбор дуги или окружности, выбор двух пересекающихся линий или выбор трех точек (вершины и двух конечных) (рис. 5.14).

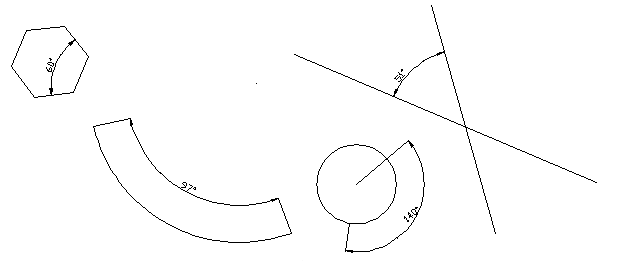

Рис. 5.14. Различные варианты вставки угловых размеров

Запуск команды DIMANGULAR можно осуществить, введя ее с клавиатуры в командную строку или с помощью ленты, щелкнув на стрелке справа от кнопки Linear (Линейный) на вкладке Annotate (Аннотация) в группе Dimensions (Размеры) и выбрав способ задания размеров Dimangular (Угловой).

Когда вы запускаете команду DIMALIGNED, AutoCAD предлагает выбрать дугу, окружность, линию или определить вершину:

Select arc, circle, line, or <specify vertex>

Если вы выберете дугу, AutoCAD будет использовать центр и концы дуги, чтобы определить угловые размеры. Если окружность – выбранная точка будет использоваться в качестве одной крайней точки угла, а центр окружности – в качестве вершины. В таком случае AutoCAD запросит у вас вторую крайнюю точку и позволит разместить текст размера.

Если выбран отрезок, AutoCAD попросит выбрать еще один отрезок и будет измерять угол, ориентируясь на их крайние точки, ближайшие к выбранной точке на линии.

Чтобы задать вершину и угловые крайние точки, нажмите клавишу Enter в ответ на запрос:

Select arc, circle, line, or <specify vertex>

Программа попросит задать точку вершины и затем две крайние точки.

Примечание

Если вы выберете две параллельные линии, появится приглашение: Lines are parallel. После этого выполнение команды закончится. Если в качестве второй линии вы выберете не отрезок, а что-то другое, AutoCAD сообщит об этом и еще раз предложит выбрать вторую линию.

Потренируемся создавать угловой размер.

1. Нарисуйте угол или линии, расположенные непараллельно.

2. Запустите команду DIMANGULAR. AutoCAD выдаст запрос:

Select arc, circle, line, or <specify vertex>

3. Выберите линию. Программа попросит выбрать вторую:

Select second line:

4. Выберите вторую линию. Появится запрос:

Specify dimension arc line location or [Mtext/Text/Angle]:

5. Разместите размерную линию. Обратите внимание, что значение угла изменяется в зависимости от местоположения указателя мыши.

В итоге чертеж должен выглядеть примерно так, как показано на рис. 5.15.

Рис. 5.15. Вставка размера угла между линиями

Кроме того, можно управлять расположением текстового значения угловых размеров вне измеряемого угла: если значение указывается в стороне от угла, для него создается выносная размерная дуга (рис. 5.16).

Рис. 5.16. Примеры применения новых возможностей проставления размеров

Базовые и связанные размеры относятся к линейным, которые совместно используют общие выносные линии. Базовый размер также называют размером с базовой линией, так как многие его свойства измеряются относительно общей характерной черты. Связанные размеры называют продленными, так как линейные размеры продлены от одного конца до другого.

Базовые размеры определяются от выносной линии существующего линейного или углового размера. Каждый базовый размер откладывается от этой выносной линии, и размерные линии располагаются на предопределенном расстоянии. Чтобы создать базовый размер, воспользуйтесь командой DIMBASELINE.

Для работы команде DIMBASELINE требуется существующий линейный или угловой размер. По умолчанию AutoCAD использует первую выносную линию последнего линейного или углового размера в качестве базовой. Если вы хотите взять за основу другую выносную линию, можете нажать клавишу Enter. Если AutoCAD не может найти линию последнего размера, она предложит вам самостоятельно выбрать нужную.

Как только вы определите, какая линия будет использоваться в качестве базовой, появится приглашение выбрать определяющую точку для следующей выносной линии. Команда DIMBASELINE будет продолжать размещать размеры с базовой линией, пока вы не остановите ее выполнение с помощью параметра Undo.

Продленный размер подобен базовому: для его создания необходим существующий линейный или угловой размер и вы можете разместить множество размерных линий с помощью одной команды. Единственное различие состоит в том, что, в то время как размеры с базовой линией откладываются от общей выносной линии, продленные основываются на последней созданной размерной линии. Результат представляет собой цепочку размеров, в которой каждый отсчитывается относительно предыдущего. Для создания продленных (или цепных) размеров предназначена команда DIMCONTINUE.

После запуска команды DIMCONTINUE AutoCAD разместит размерную линию возле второй выносной линии последнего созданного линейного или углового размера. Если вы хотите продолжить проставление подобных размеров, следует нажать клавишу Enter, чтобы выбрать другую выносную линию. Подобно команде DIMBASELINE, запросы команды DIMCONTINUE будут повторяться, пока вы не закончите ее выполнение. Для завершения работы команды выберите параметр Undo, для указания другой выносной линии в качестве базовой – Select.

Для запуска команды DIMBASELINE с помощью ленты перейдите на вкладку Annotate (Аннотация) в группу Dimensions (Размеры) и нажмите кнопку Baseline (Базовый). Чтобы вызвать команду DIMCONTINUE, щелкните на стрелке рядом с кнопкой Baseline (Базовый) и выберите вариант размера Continue (Продленный).

Рассмотрим процесс создания базовых и цепных размеров.

1. Начертите деталь, как на рис. 5.17.

Рис. 5.17. Исходная деталь

2. Запустите команду DIMLINEAR и проставьте горизонтальный размер возле левого края детали.

3. Запустите команду DIMCONTINUE. AutoCAD протянет размер от предыдущего размера и выдаст запрос об определении начала второй выносной линии:

Specify second extension line origin or [Undo/Select] <Select>:

4. Разместите размеры, как показано на рис. 5.18. Нажмите клавишу Esc, чтобы закончить выполнение команды DIMCONTINUE.

Рис. 5.18. Продленный размер

5. Запустите команду DIMBASELINE. AutoCAD начнет протягивать размерную линию от предыдущей и попросит определить начало второй выносной линии:

Specify a second extension line origin or [Undo/Select] <Select>:

6. Нажмите клавишу Enter для выбора параметра Select. Появится приглашение выбрать базовый размер:

Select base dimension:

7. Выберите выносную линию у крайней левой точки фигуры. Появится запрос об определении начала второй выносной линии:

Specify a second extension line origin or [Undo/Select] <Select>:

8. Выберите верхнюю крайнюю правую точку фигуры. AutoCAD автоматически расположит базовый размер выше остальных. Ваш чертеж будет примерно таким, как изображенный на рис. 5.19.

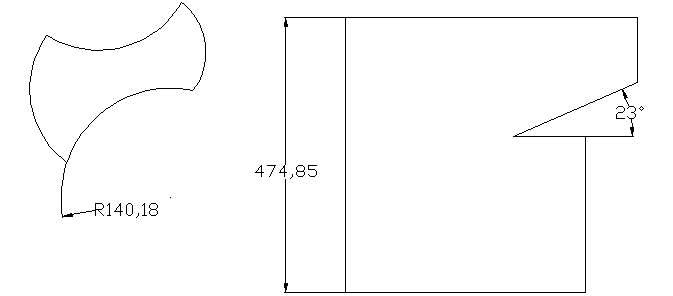

Рис. 5.19. Вставка базового размера

Мы рассмотрели, как создавать и размещать объекты размеров. Однако это только часть процесса. Из данного раздела вы узнаете, как управлять видом размерных объектов, используя стили размера.

Стиль размера – совокупность параметров, хранящихся под определенным именем и применяющихся к размерам в качестве настроек. Стили размера управляют видом и поведением размерного объекта: используемой стрелки-указателя, стиля текста, допустимых значений, форматирования и общего масштаба размера.

Стили размера функционируют подобно стилям текста или слоя: вы устанавливаете определенный стиль размера текущим, и любые новые объекты создаются с использованием настроек, содержащихся в этом стиле. Стилями размера управляют с помощью команды DIMSTYLE. Запустить команду можно также, используя ленту: нажмите кнопку Dimension Style (Стиль размера) на вкладке Annotate (Аннотация) в группе Dimensions (Размеры).

Когда вы запускаете команду DIMSTYLE, открывается диалоговое окно Dimension Style Manager (Менеджер стиля размера) (рис. 5.20). В этом окне вы можете создать и изменить стиль размера.

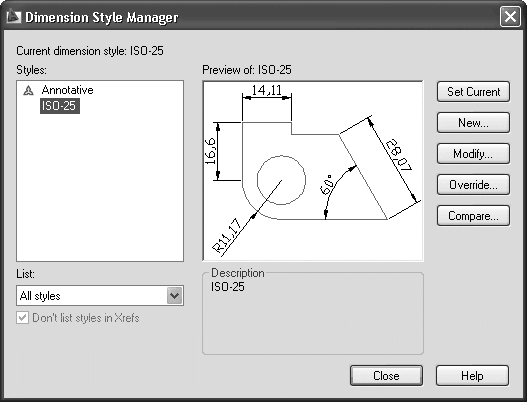

Рис. 5.20. Окно менеджера стиля размера

В поле Styles (Стили) отображаются стили размеров. Раскрывающийся список List (Список) позволяет указать, какие стили следует показывать в поле Styles (Стили). Вы можете выбрать отображение всех стилей или только использующихся в рисунке. Кроме того, можно выбрать, показывать или скрыть стили размеров, содержащиеся во внешних ссылках (Xref), c помощью флажка Don?t list styles in Xrefs (Не перечислять стили в Xref).

В области Preview of (Предварительный просмотр) отображается пример использования выбранного в данный момент стиля размера. Кнопки, расположенные в правой части окна, позволяют вам создавать, изменять, отменять и сравнивать стили размеров.

AutoCAD поставляется с предопределенным стилем размера, заданным по умолчанию, – Standard (Стандартный). Его можно изменить, переименовать и даже удалить, если он не указан текущим. Параметры стиля Standard (Стандартный) определены в файле шаблона, используемого для создания рисунка. Чтобы создать новый стиль размера, щелкните на кнопке New (Новый) в диалоговом окне Dimension Style Manager (Менеджер стиля размера). Появится окно Create New Dimension Style (Создать новый стиль размера) (рис. 5.21).

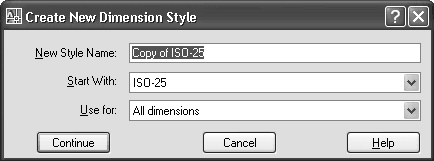

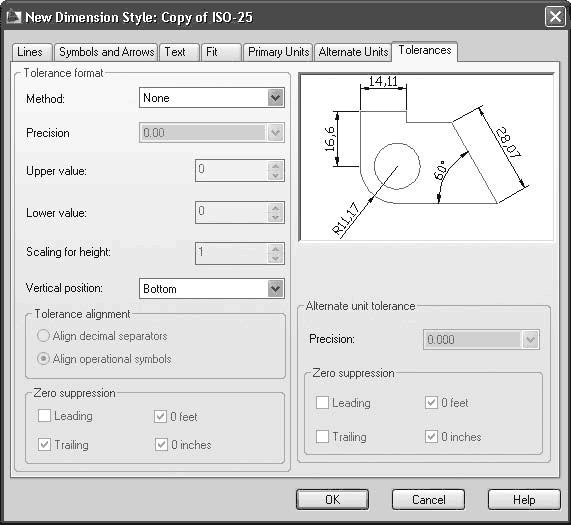

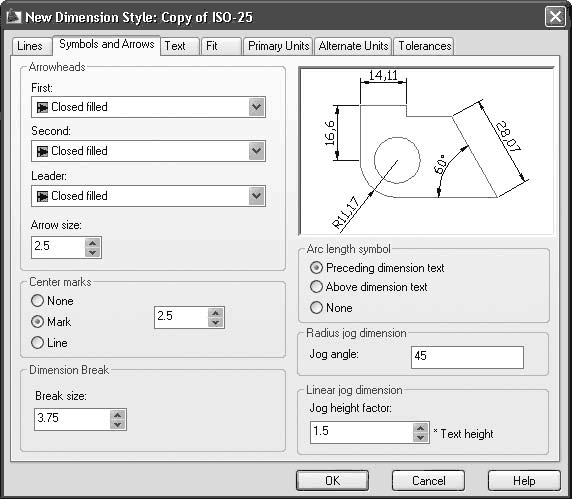

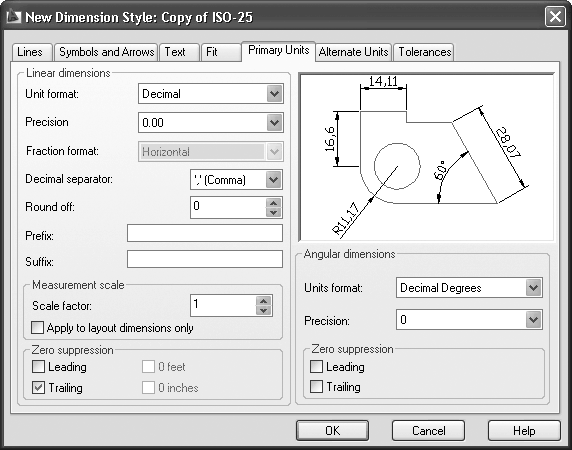

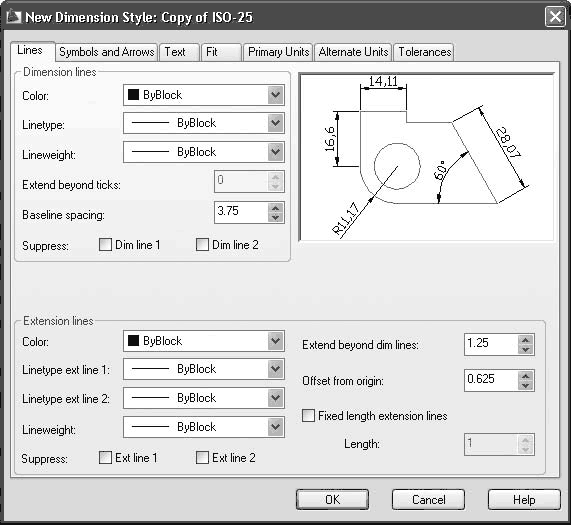

Рис. 5.21. Диалоговое окно создания нового стиля размера

Когда вы создаете новый стиль размера, AutoCAD делает копию существующего стиля в качестве отправной точки. В окне Create New Dimension Style (Создать новый стиль размера) следует задать имя для нового стиля размера и указать, какой стиль нужно скопировать для использования в качестве основы. Вы можете также создать стиль, который будет применяться только к размерам определенного типа. Например, вам может понадобиться, чтобы все текстовые значения размеров выравнивались по размерным линиям, однако текстовые значения размеров радиуса и диаметра размещались горизонтально. В подобных случаях используются так называемые дочерние стили, которые возникают как подстили основного стиля размера.

Примечание

Если в диалоговом окне Create New Dimension Style (Создать новый стиль размера) вы выбираете дочерний стиль размера, в окне Dimension Style Manager (Менеджер стиля размера) в области Preview of (Предварительный просмотр) отображаются только параметры стиля размера, которые отличаются от родительского, а область Description (Описание) содержит различия между родительским и дочерним стилями.

Создадим новый стиль размера.

1. Запустите команду DDIM. Появится диалоговое окно Dimension Style Manager (Менеджер стиля размера). Щелкните на кнопке New (Новый), чтобы открылось окно Create New Dimension Style (Создать новый стиль размера).

2. Введите в поле New Style Name (Имя нового стиля) название Mech и убедитесь, что в списке Start With (Начать с) выбран стандартный стиль, а в списке Use for (Использовать для) – значение All dimensions (Все размеры). Нажмите кнопку Continue (Продолжить). На экране появится окно New Dimension Style (Новый стиль размера).

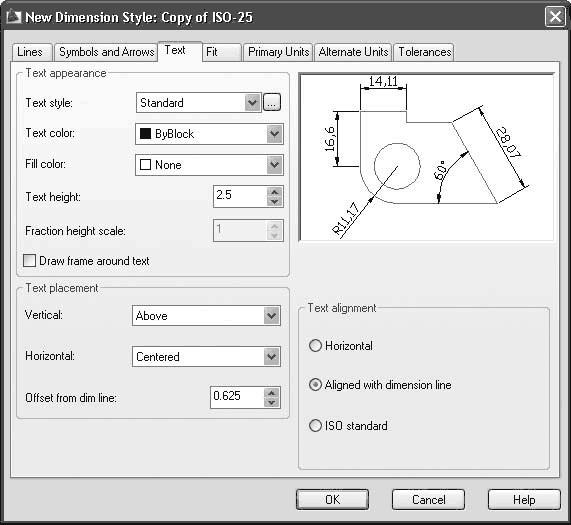

3. Измените какие-либо параметры, например на вкладке Text (Текст) установите переключатель Text alignment (Выравнивание текста) в положение Horizontal (Горизонтально).

4. Щелкните на кнопке OK, чтобы принять изменение настроек. Вы снова увидите окно Dimension Style Manager (Менеджер стиля размера). Новый стиль размера отобразится в поле Styles (Стили).

5. Нажмите кнопку Close (Закрыть), чтобы закончить выполнение команды DIMSTYLE.

6. Разместите линейные размеры. Ваш чертеж должен выглядеть примерно так, как показано на рис. 5.22.

Рис. 5.22. Результат применения нового стиля размера

Чтобы изменить параметры стиля размера, выберите его имя в окне Dimension Style Manager (Менеджер стиля размера), а затем щелкните на кнопке Modify (Изменить). Появится окно Modify Dimension Style (Изменить стиль размера) (рис. 5.23). Это окно содержит семь вкладок, на которых расположены различные настройки размеров.

Рис. 5.23. Диалоговое окно изменения стиля размера

Вкладка Lines (Линии) (рис. 5.24) предназначена для управления размерными и выносными линиями.

Рис. 5.24. Параметры размерных линий

Область Dimension lines (Линии размера) позволяет вам устанавливать цвет (Color), тип (Linetype) и толщину (Lineweight) размерных линий, а также интервал между линиями, использующийся при создании базовых размеров. Поле Extend beyond ticks (Выход за пределы меток) доступно только тогда, когда заданы определенные типы стрелок-указателей. Например, если используется архитектурная метка, параметр Extend beyond ticks (Выход за пределы меток) указывает, насколько линия размера будет продлена за пределы меток. Вы можете также сделать невидимой размерную линию с любой стороны от текстового значения. Это может быть удобно при проставлении размеров в загроможденных областях, где линии часто вытесняют текстовое значение размера.

Область Extension lines (Выносные линии) содержит подобные параметры для выносных линий. Вы можете задать цвет (Color), тип (Linetype) и толщину (Lineweight) выносных линий, настроить их длину и указать промежуток меж ду выносной линией и объектом, для которого вы проставляете размеры.

Вкладка Symbols and Arrows (Символы и стрелки) (рис. 5.25) позволяет устанавливать размер и тип используемых стрелок-указателей.

Рис. 5.25. Вкладка Symbols and Arrows (Символы и стрелки)

Вы можете установить различные стрелки-указатели для первой и второй размерных линий, а также отдельную стрелку-указатель для указательных линий (leader). Область Center marks (Центральные метки) предназначена для определения размера и типа центральных меток. Здесь можно указать, как будут отображаться центральные метки в размерах радиуса и диаметра, а также настроить создание линий цетральных меток командой DIMCENTER.

Вы можете разорвать размер или выносные линии в месте пересечения с геометрическими объектами или другими размерами. Хотя это не является рекомендуемой чертежной практикой, иногда такие разрывы бывают необходимы, поэтому в области Dimension Break (Разрыв размера) присутствует возможность задать величину такого разрыва.

Параметры в области Arc length symbol (Символ длины дуги) отвечают за место отображения символа длины дуги при использовании команды DIMARC. В поле Jog angle (Угол зигзага) указывают угол зигзагообразного участка линии, используемого при выполнении команды DIMJOGGED.

Вкладка Text (Текст) (см. рис. 5.23) управляет размещением и видом текста. В области Text appearance (Вид текста) можно устанавливать используемый стиль текста. Нажатие кнопки с многоточием приводит к появлению диалогового окна Style (Стиль), в котором можно создавать и изменять стили текста. Кроме того, на данной вкладке можно настроить цвет и фон текста, а также задать отображение рамки вокруг текста, установив флажок Draw frame around text (Рисовать рамку вокруг текста).

Параметры Text height (Высота текста) и Fraction height scale (Масштаб высоты дроби) управляют высотой текста. Коэффициент Fraction height scale (Масштаб высоты дроби) применяется к тексту числителя и знаменателя в дроби. Например, если задано значение текстовой высоты .125, а масштаб высоты дроби – .5, то высота числителя и знаменателя должна быть .0625, чтобы вместе они уложились в общую высоту дроби.

В области Text placement (Размещение текста) можно задать размещение текста относительно размерных и выносных линий. В поле Offset from dim line (Смещение от линии размера) задают промежуток между линией и текстовым значением размера. В раскрывающемся списке Vertical (Вертикально) можно выбрать положение текстового значения относительно размерной линии: выше, ниже или по центру. Если вы выберете значение JIS, текстовое значение размера будет расположено в соответствии с японским индустриальным стандартом. Список Horizontal (Горизонтально) задает размещение текста относительно выносных линий: вы можете разместить текст возле первых или вторых выносных линий или протянуть его поверх какой-либо выносной линии.

Вкладка Fit (Подгонка) (рис. 5.26) управляет поведением и масштабом размеров. Здесь можно указать, что будет происходить с размерами, если AutoCAD не может разместить одновременно размерные линии и текстовое значение между выносными линиями.

Рис. 5.26. Параметры подгонки и масштаба размеров

С помощью параметров, расположенных в области Text placement (Размещение текста), можно определить, куда будет помещаться текст, если он не находится в заданном по умолчанию положении.

В главе 1 мы обсуждали масштабные коэффициенты аннотаций. Например, если чертеж нужно печатать в масштабе 1/8”=1’-0”, вы должны масштабировать все аннотации вашего чертежа с коэффициентом 96. Поскольку рисунок сокращен для печати, это гарантирует, что аннотация будет правильного размера. Переключатель Scale for dimension features (Масштаб для свойств размера) управляет общим масштабом аннотаций объектов размера.

Внимание!

Важно отметить, что параметр Scale for dimension features (Масштаб для свойств размера) влияет только на размер самих размерных объектов (линий, текста), но не на значения размеров.

Use overall scale of (Использовать общий масштаб) – это масштабный коэффициент, который применяется ко всем свойствам размера. Например, если текстовые значения и стрелки-указатели имеют высоту .125, а значение общего масштаба – 2, AutoCAD будет отображать текст и стрелки-указатели в масштабе .25.

Общий масштаб (положение переключателя Use overall scale of (Использовать полный масштаб)) чаще всего используется, когда размеры помещаются в пространство моделирования (область рисования) и вы выводите в этом пространстве вид чертежа. Если же вы выводите чертеж из пространства макета (листа), то можете установить переключатель в положение Scale dimensions to layout (Масштабировать размеры для макета). В этом случае AutoCAD автоматически масштабирует все свойства размеров в соответствии с масштабом области просмотра макета. Это полезно, когда один рисунок содержит множество видов и графических масштабов.

В области Fine tuning (Тонкая настройка) можно задать некоторые дополнительные параметры вида размера. Когда установлен флажок Place text manually (Помещать текст вручную), при создании размеров появляется дополнительная подсказка, что позволяет вам определять местоположение текстового значения размера после того, как вы определите местонахождение размерной линии.

Установленный флажок Draw dim line between ext lines (Рисовать линию размера между выносными линиями) вынудит линию размера разместиться между выносными линиями независимо от местоположения текстового значения.

Параметры на вкладке Primary Units (Основные единицы) (рис. 5.27) предназначены для форматирования текстового значения размера. В области Linear dimensions (Линейные размеры) можно указать, как будут отображаться единицы измерения, а в области Angular dimensions (Угловые размеры) – как будут выглядеть угловые размеры.

Рис. 5.27. Параметры форматирования текстового значения размера

Параметр Unit format (Формат единиц) устанавливает формат единиц измерения для размеров всех типов, кроме угловых. Обычно его настраивают для согласования единиц измерения рисунка. В дополнение к стандартным настройкам вы можете также выбрать единицы Рабочего стола Windows, которые используют параметры, расположенные в окне Язык и региональные стандарты (рис. 5.28). Это окно можно вызвать, выполнив команду Пуск > Панель управления и щелкнув в открывшемся окне на значке Язык и региональные стандарты.

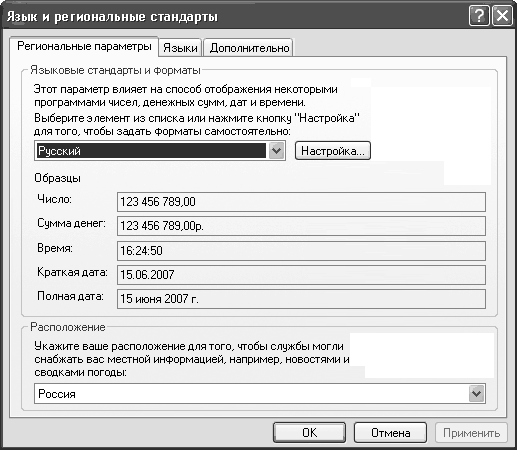

Рис. 5.28. Окно настройки региональных параметров Windows

С помощью списка Units format (Формат единиц) в области Angular dimensions (Угловые размеры) можно управлять отображением угловых размеров: Decimal Degrees (Десятичные градусы), Degrees Minutes Seconds (Градусы, минуты, секунды), Gradians (Градианы) или Radians (Радианы).

Параметр Precision (Точность) контролирует количество десятичных разрядов в тексте размера. Он влияет только на отображение текстового значения, не изменяя геометрию рисунка и не затрагивая фактическое измеренное значение размера.

В раскрывающемся списке Fraction format (Формат дроби) можно выбрать вариант отображения дробей. Эта настройка доступна, только когда в списке Unit format (Формат единиц) выбран пункт Architectural (Архитектурный) или Fractional (Дробный). Данный параметр используется в сочетании с параметром Fractional height scale (Масштаб высоты дроби) на вкладке Text (Текст).

Если в списке Units format (Формат единиц) выбрано значение Decimal (Десятичный), то в раскрывающемся списке Decimal separator (Десятичный разделитель) можно установить символ, используемый в качестве десятичного разделителя.

В поле Round off (Округление) задают правило округления для размеров всех типов, кроме углового. Если вы введете значение 0.25, все расстояния округлятся к самому близкому значению 0.25 от единицы измерения. Если вы введете значение 1.0, все измеренные расстояния округляются к самому близкому целому числу. Количество цифр, отображаемых после десятичной точки, зависит от значения параметра Precision (Точность).

В поле Prefix (Префикс) можно задать префикс для текстового значения размера. Указанный текст будет помещаться перед заданным по умолчанию значением. Вы можете ввести в данное поле любой текст или использовать управляющие коды, чтобы отобразить специальные символы. Например, управляющий код %% отвечает за отображение символа диаметра.

В поле Suffix (Суффикс) также можно задать дополнительный текст, однако в этом случае он будет помещаться после заданного по умолчанию значения. Например, можно ввести символ дюйма (”), и программа будет вставлять его после каждого значения размера.

Область Measurement scale (Масштаб измерений) содержит параметры, позволяющие определить коэффициент масштаба для значений размера, заданных по умолчанию. Параметр Scale factor (Коэффициент масштаба) определяет коэффициент масштаба для измерений линейных размеров. Значение любого линейного размера умножается на этот коэффициент масштаба, и окончательное значение используется как заданный по умолчанию текст. Например, если вы установите коэффициент масштаба размера равным 2, то текстовое значение размера для линии в один дюйм будет отображаться в два дюйма. Значение не применяется к угловым измерениям и к округлению значений, а также к положительным или отрицательным значениям допуска.

Если установлен флажок Apply to layout dimensions only (Применять только к размерам макетов), значение масштабированного размера будет применяться только к размерам, созданным в макетах (пространстве листов просмотра).

Настройки в области Zero suppression (Подавление нулей) управляют отображением ведущих и конечных нулей в текстовых значениях размеров. Например, при использовании десятичных единиц измерения установка флажка Leading (Ведущие) означает, что значение 0.5000 будет отображаться как .5000. При установленном флажке Trailing (Конечные) размер 12.5000 будет выглядеть как 12.5.

Флажки 0 feet(0 в футах) и 0 inches(0 в дюймах) управляют отображением нулей в значениях размеров, выраженных в дюймах и футах. Например, если флажок 0 feet(0 в футах) установлен, значение 0?8? будет отображаться как 8?. При установленном флажке 0 inches(0 в дюймах) значение 12?0? будет отображаться как 12?.

Вкладка Alternate Units (Альтернативные единицы) (рис. 5.29) позволяет показывать размеры в двух различных форматах. Типичный пример – отображение размеров одновременно в миллиметрах и дюймах, например 2.00 [50.8mm]. Вкладка Alternate Units (Альтернативные единицы) содержит параметры, подобные настройкам на вкладке Primary Units (Основные единицы). Чтобы разрешить использование альтернативных единиц, установите флажок Display alternate units (Отображать альтернативные единицы). Если он установлен, остальные параметры будут активными.

Рис. 5.29. Вкладка параметров альтернативных единиц

Значение параметров Unit format (Формат единиц) и Precision (Точность) не отличается от значения аналогичных параметров на вкладке Primary Units (Основные единицы). При использовании форматов дробных единиц (архитектурного и дробного) вы можете выбрать между скомпонованными и нескомпонованным видами дроби.

Настройки Multiplier for alt units (Множитель для альтернативных единиц) и Round distances to (Округлять расстояния до) определяют переходной коэффициент между первичными и альтернативными единицами. Например, для преобразования дюймов в миллиметры задайте множитель 25.4. Это значение не влияет на угловые размеры. Настройка Round distances to (Округлять расстояния до) позволяет применять округленные значения к альтернативным размерам. Это округленное значение не зависит от первичного значения округления единиц измерения.

Параметры Prefix (Префикс), Suffix (Суффикс) и флажки в области Zero supression (Подавление нулей) настраивают так же, как для основных единиц. Например, чтобы разместить после альтернативных единиц запись мм, введите в поле Suffix (Суффикс) соответствующее значение.

С помощью переключателя Placement (Размещение) можно выбрать, где будут отображаться альтернативные единицы: после основного значения (After primary value) или ниже его (Below primary value).

Вкладка Tolerances (Допуски) предназначена для управления отображением и значениями допусков как для основных, так и для альтернативных единиц (рис. 5.30). Параметры, расположенные в области Zero supression (Подавление нулей), и Precision (Точность) работают таким же образом, как аналогичные параметры на вкладках Primary Units (Основные единицы) и Alternate Units (Альтернативные единицы), но управляют только значениями допусков. В полях Upper value (Верхняя граница) и Lower value (Нижняя граница) можно задать верхний и нижний пределы значений параметров допусков.

Рис. 5.30. Вкладка Tolerances (Допуски)

В поле Scaling for height (Масштабирование для высоты) можно задать относительный размер текстового значения допуска. Это коэффициент масштаба, умноженный на высоту текста основной единицы. Например, если вы задаете значение Scaling for height (Масштабирование для высоты) равным .5, текст допуска будет равен половине размера основной единицы.

Настройка Method (Метод) управляет отображением допусков.

В списке Vertical position (Вертикальное положение) выбирают вертикальное расположение основного текстового значения размера по отношению к тексту допуска: Top (Сверху), Middle (Посередине) или Bottom (Снизу).

Рассмотрим порядок изменения существующего стиля размера.

1. Запустите команду DIMSTYLE, чтобы вызвать диалоговое окно Dimension Style Manager (Менеджер стиля размера).

2. Выберите созданный ранее стиль размера Mech и щелкните на кнопке Modify (Изменить). Появится диалоговое окно Modify Dimension Style (Изменить стиль размера).

3. На вкладке Symbols and Arrows (Символы и стрелки) задайте для параметра Arrow size (Размер стрелки) значение .125.

4. На вкладке Text (Текст) нажмите кнопку с многоточием, расположенную рядом со списком Text style (Стиль текста). Появится диалоговое окно Text style (Стиль текста). Нажмите в нем кнопку New (Новый) и создайте стиль текста с именем DIM, используя шрифт romans.shx. Нажмите кнопку Apply (Применить), а затем Close (Закрыть), чтобы вернуться в окно Modify Dimension Style (Изменить стиль размера).

5. Выберите в списке Text style (Стиль текста) стиль текста DIM, который вы только что создали, и задайте параметр Text height (Высота текста) равным .125.

6. Нажмите кнопку OK, чтобы сохранить изменения стиля размера и возвратиться в окно Dimension Style Manager (Менеджер стиля размера). Выберите стиль размера Mech и щелкните на кнопке Set Current (Установить текущим), чтобы установить данный стиль размера в качестве текущего. Нажмите кнопку Close (Закрыть), чтобы завершить выполнение команды DIMSTYLE. Размеры, связанные с этим стилем, будут обновлены.

Любой чертеж в AutoCAD содержит различного рода размеры, являющиеся неотъемлемой частью графической информации для работников производства, строительства, управления и многих других отраслей деятельности. В этой главе мы рассмотрели основные команды и элементы интерфейса AutoCAD, служащие для вставки и редактирования линейных и угловых размеров.

AutoCAD предоставляет богатый выбор инструментов для создания, изменения и обновления размерных объектов. Эффективное использование размерных стилей и умение правильно настроить параметры размеров – ключ к вашим успехам при работе в AutoCAD.
