Пользователь имеет возможность изменять различные параметры рабочей среды AutoCAD, влияющие на конфигурацию интерфейса и условия рисования. Такие настройки называются профилем. Пользователи, входящие в систему под одним именем, могут загружать свои настройки из различных профилей. Целесообразно использование профилей для сохранения настроек, присущих различным проектам.

Процедура настройки рабочей среды AutoCAD осуществляется в диалоговом окне Options, которое вызывается из падающего меню Tools > Options… или из стандартного контекстного меню при условии, что нет выполняющихся команд или выбранных объектов. Диалоговое окно Options содержит 10 вкладок, описанных ниже.

На вкладке Files диалогового окна Options, показанной на рис. 3.1, задаются пути доступа к файлам поддержки, где хранятся шрифты, шаблоны рисунков, типы линий и образцы штриховок, используемые AutoCAD. Здесь перечисляются все пути доступа к папкам, которые должны существовать в текущей структуре папок локального и подключенных сетевых дисков.

В области Search paths, file names, and file locations: содержатся тематические заголовки путей доступа к файлам и папкам поддержки:

• Support File Search Path – путь доступа к вспомогательным файлам;

• Working Support File Search Path – путь поиска рабочих вспомогательных файлов;

• Device Driver File Search Path – путь доступа к драйверам устройств;

• Project Files Search Path – путь доступа к файлам проектов;

• Customization Files – файлы настройки;

• Help and Miscellaneous File Names – имена файлов справочной системы и др.;

• Text Editor, Dictionary, and Font File Names – имена файлов текстового редактора, словаря и шрифтов;

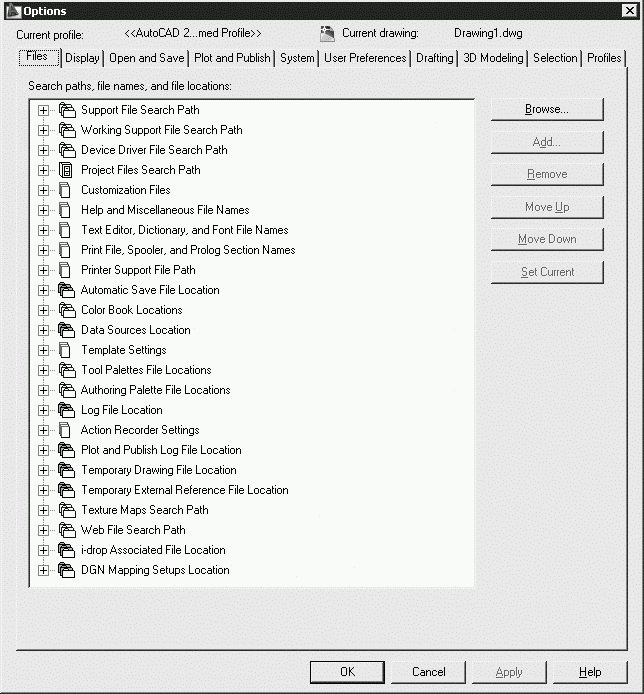

Рис. 3.1. Диалоговое окно определения доступа к файлам поддержки

• Print File, Spooler, and Prolog Section Names – имена файла печати, программы фоновой печати и раздела пролога;

• Printer Support File Path – путь к вспомогательным файлам печати;

• Automatic Save File Location – папка для файла автосохранения;

• Color Book Locations – папки для альбомов цветов;

• Data Sources Location – положение источников данных;

• Template Settings – параметры шаблонов;

• Tool Palettes File Locations – папки с файлами инструментальных палитр;

• Authoring Palette File Locations – папки файлов палитры вариаций;

• Log File Location – расположение файла журнала;

• Plot and Publish Log File Location – папка для файла журнала печати/публикации;

• Temporary Drawing File Location – папка для временных файлов;

• Temporary External Reference File Location – папка для временных файлов внешних ссылок;

• Texture Maps Search Path – папка для поиска текстур;

• Web File Search Path – папка для поиска веб-файлов;

• i-drop Associated File Location – папка для связанных файлов точек загрузки.

На вкладке Display диалогового окна Options, показанной на рис. 3.2, можно осуществлять настройку параметров рабочего экрана AutoCAD.

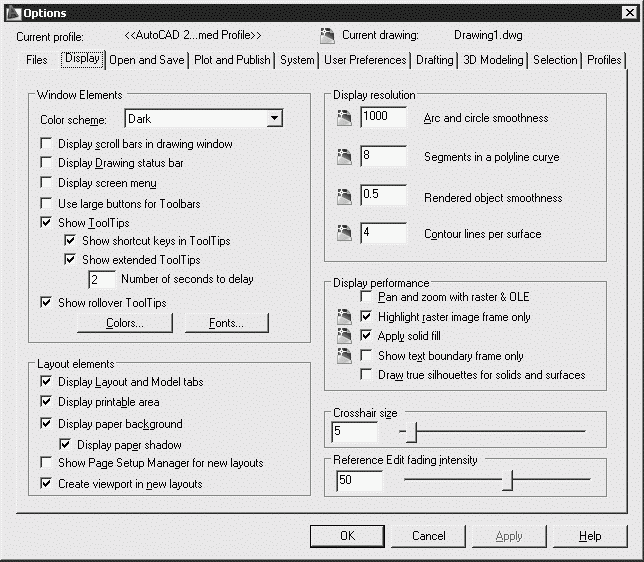

Рис. 3.2. Диалоговое окно настройки параметров рабочего экрана

• В области элементов окна Window Elements настраиваются следующие параметры:

· Color Scheme: – установка тона фоновой области инструментов;

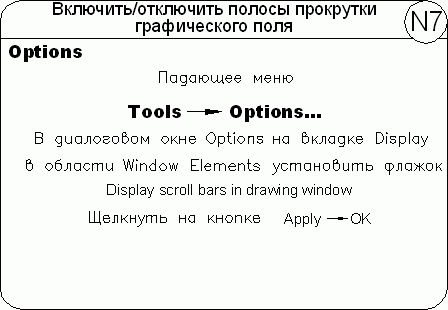

· Display scroll bars in drawing window – включаются/отключаются полосы прокрутки;

· Display Drawing status bar – включаются/отключаются инструменты строки состояния;

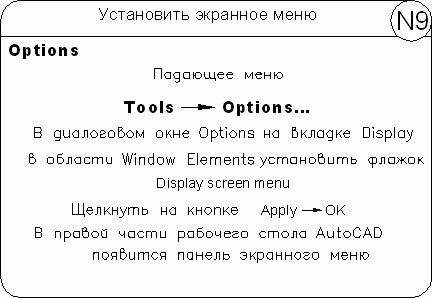

· Display screen menu – включается/отключается экранное меню;

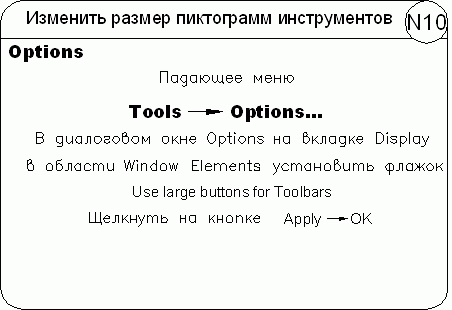

· Use large buttons for Toolbars – изменяется размер пиктограмм инструментов с 16 ? 15 на 24 ? 22 пиксела;

· Show ToolTips – включаются/отключаются всплывающие подсказки около пиктограмм инструментов;

· Show shortcut keys in ToolTips – включаются/отключаются комбинации клавиш в подсказках;

· Кнопка Colors… – загружается диалоговое окно Drawing Window Colors для изменения цвета элементов рабочего стола AutoCAD (рис. 3.3);

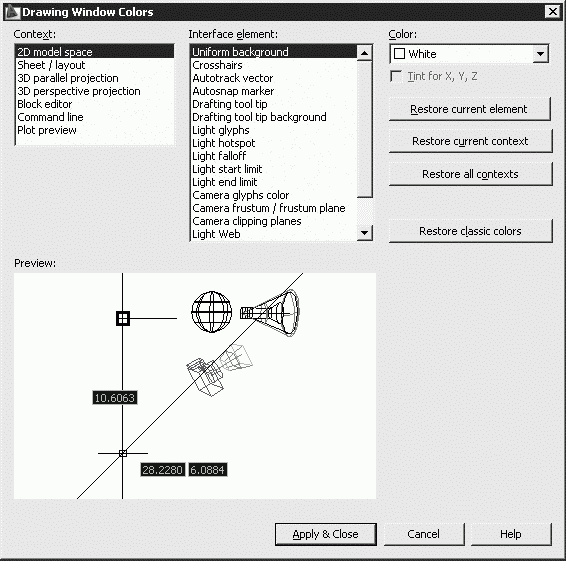

Рис. 3.3. Диалоговое окно изменения цвета элементов рабочего стола AutoCAD

· кнопка Fonts… – загружается диалоговое окно Command Line Window Font для изменения шрифта текста командной строки (рис. 3.4). В этом диалоговом окне устанавливаются: Font: – шрифт, Font Style: – начертание и Size: – размер. В области Sample Command Line Font показывается образец шрифта командной строки.

• В области Layout elements назначаются следующие параметры пространства листа:

· Display Layout and Model tabs – управляет отображением вкладок Layout и Model;

· Display printable area – управляет отображением границ печатаемой обрасти;

· Display paper background – управляет отображением фона;

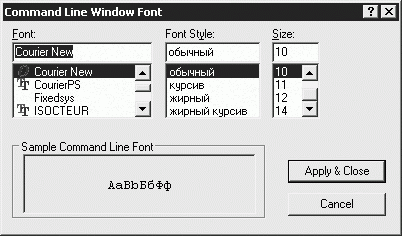

Рис. 3.4. Диалоговое окно изменения шрифтов

· Display paper shadow – управляет отображением тени вокруг границ;

· Show Page Setup Manager for new layouts – управляет выводом Диспетчера параметров для новых листов;

· Create viewport in new layouts – назначает создание видовых экранов на новых листах.

• В области экранного разрешения Display resolution определяются:

· Arc and circle smoothness – плавность отображения дуг и окружностей;

· Segments in a polyline curve – количество сегментов в дугах полилиний;

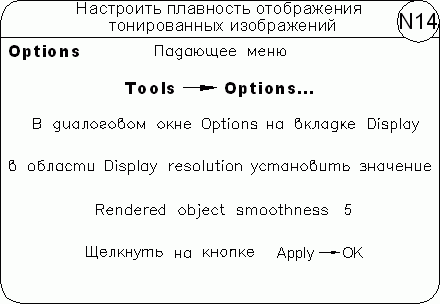

· Rendered object smoothness – плавность отображения тонированных объектов;

· Contour lines per surface – количество образующих в поверхностях.

• В области Display performance настраивается производительность отображения объектов:

· Pan and zoom with raster & OLE – управляет динамическим отображением в реальном времени растровых изображений. Текущее значение параметра хранится в системной переменной RTDISPLAY;

· Highlight raster image frame only – управляет подсветкой растровых изображений при их выборе. При установке флажка подсвечиваются только границы растра. Текущее значение параметра хранится в системной переменной IMAGEHLT;

· Apply solid fill – управляет закраской плоских фигур и полилиний ненулевой ширины. При установке флажка показывается закраска. Текущее значение параметра хранится в системной переменной FILLMODE;

· Show text boundary frame only – управляет отображением текста на экране. При установке флажка отображаются только границы текстов. Текущее значение параметра хранится в системной переменной QTEXTMODE;

· Draw true silhouettes for solids and surfaces – настраивает отображение контура трехмерного объекта. При установке флажка вычерчиваются кромки силуэтов тел и поверхностей. Текущее значение параметра хранится в системной переменной DISPSILH.

• В области Crosshair size устанавливается размер перекрестья в процентах от размера экрана.

• В области Reference Edit fading intensity устанавливается затенение при редактировании ссылок.

Тренинг-система

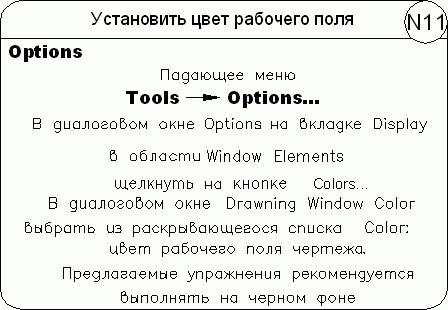

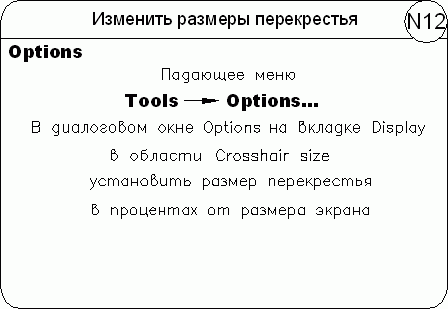

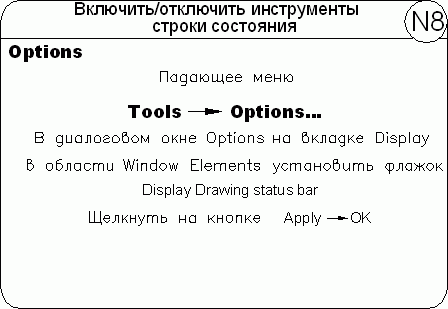

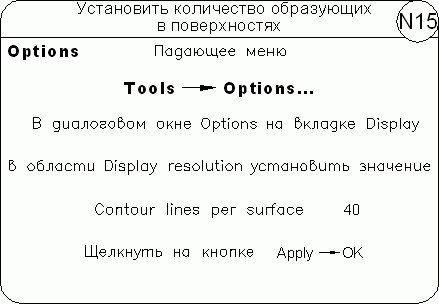

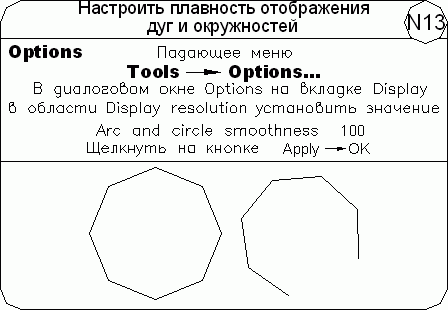

Выполните упражнения N7–N15 из раздела 1.

Вкладка открытия и сохранения файлов Open and Save диалогового окна Options показана на рис. 3.5.

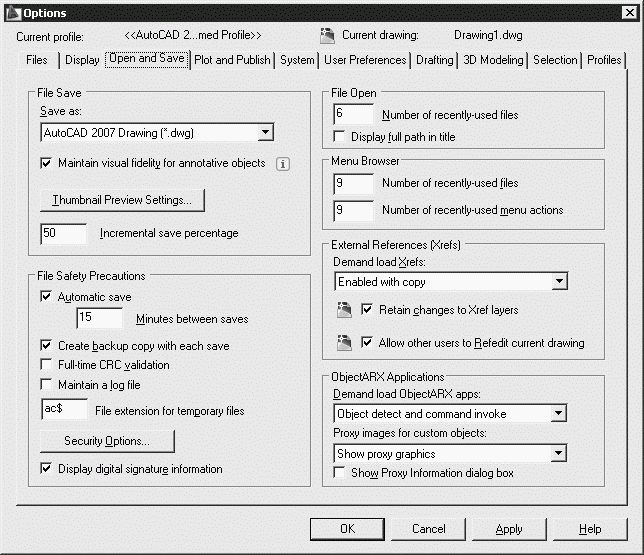

Рис. 3.5. Диалоговое окно настройки параметров открытия и сохранения файлов

На ней осуществляется настройка следующих параметров.

• В области File Save – параметры сохранения файлов:

· в списке Save As: устанавливается сохранение файлов в заданном формате;

· кнопка Thumbnail Preview Setings… загружает одноименное диалоговое окно (рис. 3.6), осуществляющее настройку образцов для просмотра. Флажком Save a thumbnail preview image назначается создание образца для просмотра. Флажком Generate Sheet, Sheet View and Model View Thumbnails – создание образцов листов и видов листа/модели. Ниже расположенная линейка регулирует Perfomance – производительность и Accuracy – точность;

· в поле Incremental save percentage определяется процент для быстрых сохранений.

• В области File Safety Precautions определяются меры предосторожности при сохранении:

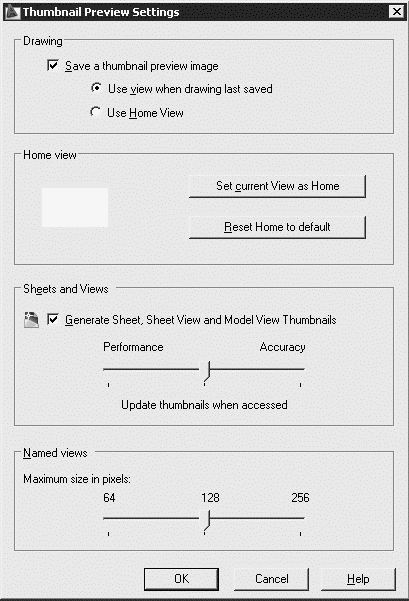

Рис. 3.6. Диалоговое окно настройки образцов для просмотра

· Automatic save – включение функции автоматического сохранения файла;

· Minutes between saves – определение интервала между сохранениями в минутах;

· Create backup copy with each save – обеспечение создания резервных копий;

· Full-time CRC validation – осуществление постоянной проверки контрольной суммы;

· Maintain a log file – ведение файла журнала;

· File extension for temporary files – определение расширения для временных файлов;

· кнопка Security Options… – загрузка одноименного диалогового окна, предназначенного для определения параметров безопасности, в котором можно задать пароль для открытия текущего чертежа или цифровую подпись;

· Display digital signature information – отображение информации о цифровой подписи.

• В области File Open: Number of recently-used files – определяется количество последних файлов, указываемых в падающем меню, Display full path in title – назначаются полные пути в заголовках.

• В области External References (Xrefs) определяются следующие параметры внешних ссылок:

· в списке Demand load Xrefs: – управление подгрузкой файлов внешних ссылок. Выбирается одно из значений: Disabled – запрещено, Enabled – разрешено или Enabled with copy – разрешено с копированием;

· Retain changes to Xref layers – сохранение изменений слоев ссылок;

· Allow other users to Refedit current drawing – разрешение редактирования рисунка как ссылки.

• В области ObjectARX Applications определяются следующие параметры приложений:

· в списке подгрузки приложений Demand load ObjectARX apps: устанавливается один из режимов: Disable load on demand – отключение загрузки по запросу, Custom object detect – обнаружение сторонних объектов, Command invoke – вызов команды или Object detect and command invoke – обнаружение объектов и вызов команды;

· в списке заместителей для сторонних объектов Proxy images for custom objects: назначается один из режимов: Do not show proxy graphics – не показывать элементы, Show proxy graphics – показывать элементы или Show proxy bounding box – показывать только рамку;

· Show Proxy Information dialog box: – назначается вывод окна сведений о заместителях.

Тренинг-система

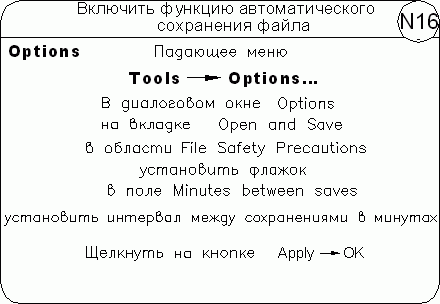

Выполните упражнение N16 из раздела 1.

Параметры печати задаются на вкладке Plot and Publish диалогового окна Options – рис. 3.7.

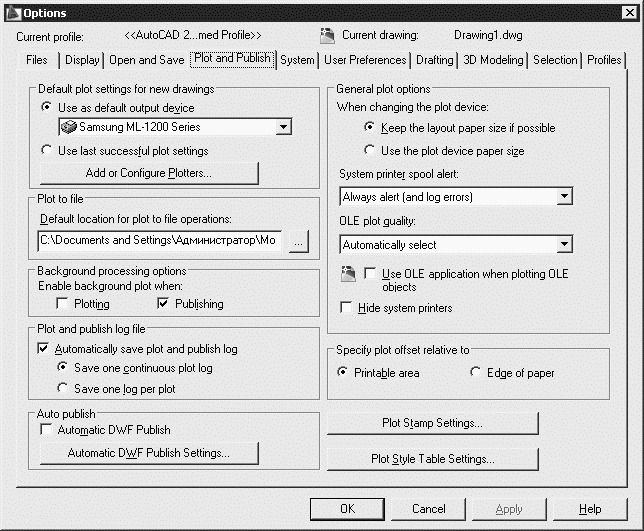

Рис. 3.7. Диалоговое окно определения параметров вывода на печать

• В области Default plot settings for new drawings настраиваются параметры печати для новых чертежей по умолчанию:

· Use as default output device – устройство вывода по умолчанию;

· Use last successful plot settings – последнее успешно использованное устройство;

· кнопка Add or Configure Plotters… – добавление и настройка плоттеров.

• В области Plot to file настраивается печать в файл, то есть определяется расположение файлов чертежей по умолчанию и задается папка, в которую должны записываться файлы чертежей при печати в файл.

• В области Background processing options настраиваются параметры фоновой обработки установкой режима поддержки фонового вывода: Plotting – печать, Publishing – публикация.

• В области Plot and publish log file – назначается ведение журнала:

· Automatically save plot and publish log – вести журнал автоматически;

· Save one continuous plot log – общий файл для всех операций;

· Save one log per plot – отдельный файл для каждой операции.

• В области Auto publish – назначается автопубликация:

· Automatic DWF Publish – автоматическая публикация DWF-формата;

· кнопка Automatic DWF Publish Settings… – загрузка диалогового окна Auto Publish Options.

• В области общих параметров печати General plot options определяются следующие параметры:

· Keep the layout paper size if possible – сохранение (если возможно) размеров листа при смене устройства печати;

· Use the plot device paper size – использование размеров листа из устройства при смене устройства печати;

· в списке System printer spool alert: устанавливается режим предупреждения о буферизации;

· в списке OLE plot quality: устанавливается качество печати OLE-объектов;

· Use OLE application when plotting OLE objects – назначение печати OLE-объектов в OLE-приложениях;

· Hide system printers – запрещение показа системных принтеров.

• В области Specify plot offset relative to определяется отсчет смещения чертежа:

· Printable area – от области печати;

· Edge of paper – от края листа.

• Кнопка Plot Stamp Settings… загружает диалоговое окно Plot Stamp, позволяющее настроить параметры штемпелей чертежей.

• Кнопка Plot Style Table Settings… загружает одноименное диалоговое окно, позволяющее настроить таблицы стилей печати.

Для настройки системных параметров AutoCAD используется вкладка System диалогового окна Options – рис. 3.8.

• В области 3D Perfomance определяется производительность трехмерной графики. Кнопка Perfomance Settings загружает диалоговое окно Adaptive Degradation and Peromance Tuning, позволяющее оптимизировать параметры.

• В области Current Pointing Device выбирается текущее устройство указания, а также источник входных данных: Digitizer only – только дигитайзер, Digitizer and mouse – дигитайзер и мышь.

• В области Layout Regen Options настраивается регенерация вкладок:

· Regen when switching layouts – регенерация при переключении;

· Cache model tab and last layout – кэширование модели и последнего листа;

· Cache model tab and all layouts – кэширование модели и всех листов.

• В области dbConnect Options устанавливаются параметры подключения к базам данных:

· Store Links index in drawing file – хранить индекс связей в рисунке;

· Open tables in read-only mode – открывать таблицы только для чтения.

• В области General Options назначаются общие параметры:

· Display OLE Text Size Dialog – вывод диалогового окна размера текста OLE-объектов;

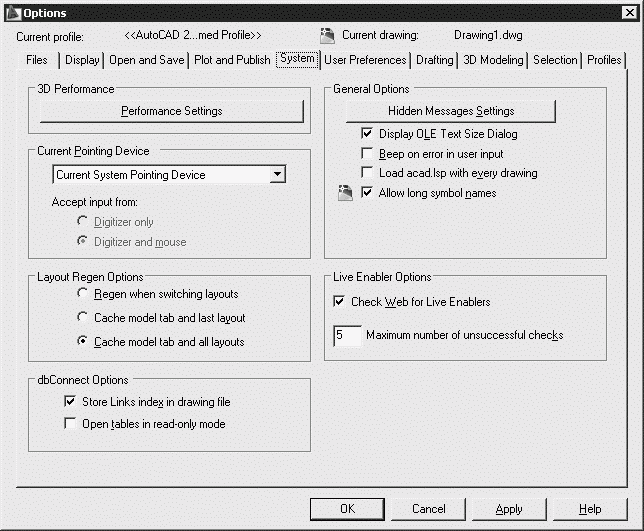

Рис. 3.8. Диалоговое окно настройки системных параметров

· Beep on error in user input – оповещение об ошибках пользовательского ввода при помощи звукового сигнала;

· Load acad.lsp with every drawing – загрузка файла acad.lsp с каждым рисунком;

· Allow long symbol names – разрешение на использование длинных имен.

• В области Live Enabler Options настраиваются параметры адаптеров объектов:

· Check Wed for Live Enablers – организуется поиск адаптеров в Интернете;

· Maximum number of unsuccessful checks – определяется максимальное число отрицательных проверок.

На вкладке User Preferences диалогового окна Options можно настроить пользовательскую среду рисования по своему усмотрению (рис. 3.9).

• В области Windows Standard Behavior назначается соответствие стандартам Windows:

· Double click editing – редактирование по двойному нажатию;

· Shortcut menus in drawing area – отображение контекстных меню в области рисования;

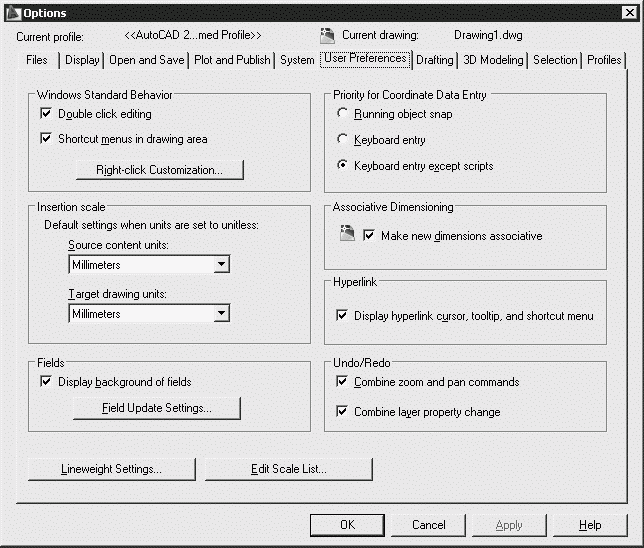

Рис. 3.9. Диалоговое окно настройки пользовательской среды

· кнопка Right-click Customizations… – загрузка одноименного диалогового окна, позволяющего выбрать действия, к которым приводит нажатие правой кнопки мыши.

• В области Insertion scale определяется масштаб вставки. Если не заданы единицы вставки, то можно использовать:

· Source content units: – единицы исходного чертежа (дюймы, футы, мили, миллиметры, сантиметры, метры, километры, микродюймы, милы, ярды, ангстремы, нанометры, микроны, дециметры, декаметры, гектометры, гигаметры, астрономические единицы, световые годы, парсеки);

· Target drawing units: – единицы целевого чертежа (дюймы, футы, мили, миллиметры, сантиметры, метры, километры, микродюймы, милы, ярды, ангстремы, нанометры, микроны, дециметры, декаметры, гектометры, гигаметры, астрономические единицы, световые годы, парсеки).

• В области Fields определяются поля:

· флажок Display background of fields назначает отображение заднего плана;

· кнопка Field Update Settings… загружает одноименное диалоговое окно, позволяющее настроить условия автоматического обновления полей.

• В области Priority for Coordinate Data Entry определяются способы ввода координат:

· Running object snap – согласно привязке;

· Keyboard entry – с клавиатуры;

· Keyboard entry except scripts – с клавиатуры (кроме пакетов).

• В области Associative Dimensioning назначается ассоциативность новых размеров.

• В области гиперссылок Hyperlink назначаются курсор, подсказки и контекстное меню.

• В области Undo/Redo определяется, объединять ли команды зумирования и панорамирования.

• Кнопка Lineweight Settings… загружает одноименное диалоговое окно, позволяющее определить параметры весов линий:

· Lineweights – веса линий;

· Units for Listing – единицы в списке: Millimeters (mm) – миллиметры, Inches (in) – дюймы;

· Display Lineweight – отображать линии в соответствии с весами. В раскрывающемся списке Default – указывается значение веса линии по умолчанию;

· Adjust Display Scale – масштаб экранного отображения.

• Кнопка Edit Scale List… загружает одноименное диалоговое окно, позволяющее изменить список масштабов.

На вкладке построений Drafting диалогового окна Options, показанной на рис. 3.10, можно сделать следующие назначения.

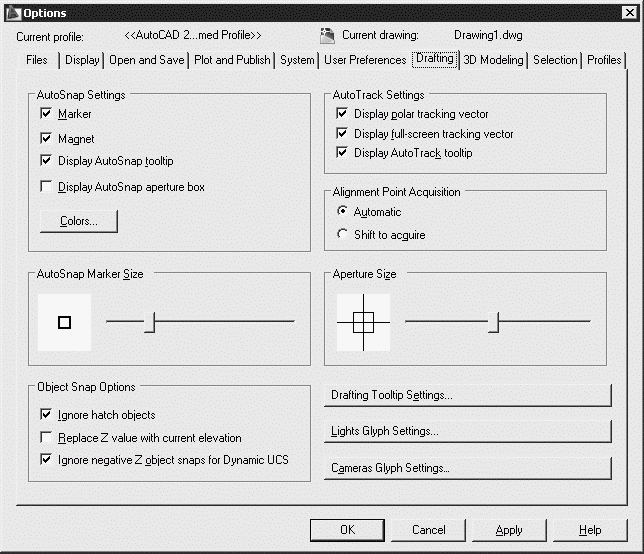

Рис. 3.10. Диалоговое окно управления точностью построения объектов

• В области AutoSnap Settings назначаются следующие параметры автопривязки:

· Marker – маркер;

· Magnet – магнит;

· Display AutoSnap tooltip – всплывающие подсказки автопривязки;

· Display AutoSnap aperture box – прицел автопривязки;

· кнопка Colors… загружает диалоговое окно Drawing Window Colors, позволяющее изменить цвет маркера автопривязки.

• В области AutoSnap Marker Size определяется размер маркера автопривязки.

• В области Object Snap Options определяются параметры объектной привязки:

· Ignore hatch objects – игнорировать штриховку;

· Replace Z value with current elevation – заменить кординату Z на текущее значение оценки;

· Ignore negative Z object snaps for Dynamic UCS – игнорировать для динамической ПСК объектные привязки с отрицательной координатой Z.

• В области AutoTrack Settings назначаются следующие параметры автоотслеживания:

· Display polar tracking vector – бесконечные линии полярного отслеживания;

· Display full-screen tracking vector – бесконечные линии объектного отслеживания;

· Display AutoTrack tooltip – всплывающие подсказки автоотслеживания.

• В области Alignment Point Acquisition задаются режимы захвата точек отслеживания:

· Automatic – автоматический;

· Shift to acquire – с нажатием клавиши Shift.

• В области Aperture Size определяется размер прицела.

• Кнопка Drafting Tooltip Settings… загружает диалоговое окно Tooltip Appearance, определяющее внешний вид подсказок.

• Кнопка Lights Glyph Settings… загружает диалоговое окно Light Glyph Appearance, определяющее вид обозначений источников света.

• Кнопка Cameras Glyph Settings… загружает диалоговое окно Camera Glyph Appearance, определяющее вид обозначения камеры.

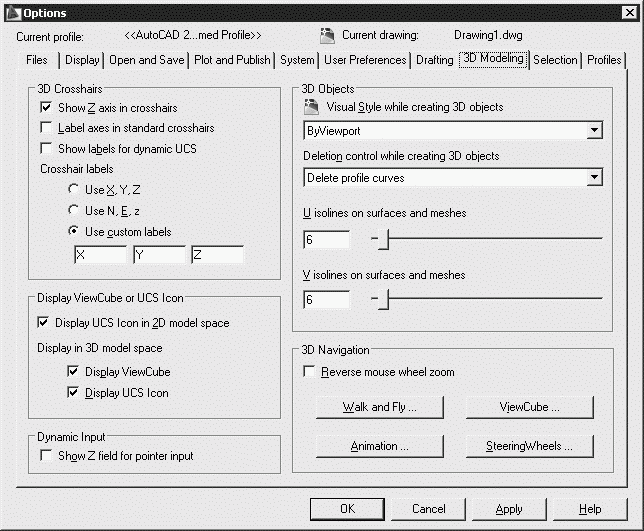

Вкладка настройки параметров трехмерного моделирования 3D Modeling диалогового окна Options, показанная на рис. 3.11, позволяет сделать следующие назначения.

Рис. 3.11. Диалоговое окно настройки параметров трехмерного моделирования

• В области 3D Crosshairs определяются параметры трехмерного перекрестья.

• В области Display ViewCube or UCS Icon устанавливаются параметры показа значка ПСК.

• В области Dynamic Input определяется параметр динамического ввода.

• В области 3D Objects задаются параметры трехмерных объектов:

· в списке Visual Style while creating 3D objects устанавливается визуальный стиль при создании трехмерных объектов;

· в списке Deletion control while creating 3D objects определяется управление удалением при создании трехмерных объектов;

· U isolines on surfaces and meshes – установка значения U-изолинии на поверхностях и сетях;

· V isolines on surfaces and meshes – установка значения V-изолинии на поверхностях и сетях.

• В области 3D Navigation определяются параметры навигации:

· Reverse mouse wheel zoom – установка реверса зумирования колесиком мыши;

· кнопка Walk and Fly… – загрузка диалогового окна Walk and Fly Settings, позволяющего установить параметры обхода и облета;

· кнопка Animation… – загрузка диалогового окна Animation Settings, позволяющего установить параметры анимации.

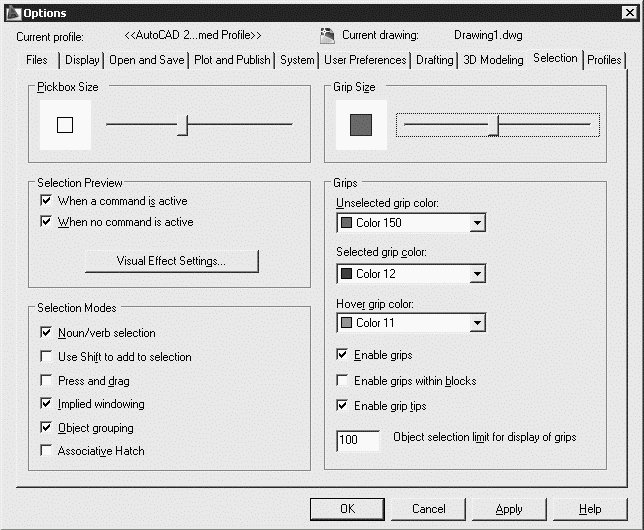

Вкладка настройки параметров выбора объектов Selection диалогового окна Options, показанная на рис. 3.12, позволяет сделать следующие назначения.

Рис. 3.12. Диалоговое окно настройки параметров выбора объектов

• В области Pickbox Size определяется размер прицела.

• В области Selection Preview устанавливаются параметры просмотра выбранных объектов.

• В области Selection Modes определяются режимы выбора.

• В области Grip Size задается размер ручек.

• В области Grips определяются параметры ручек.

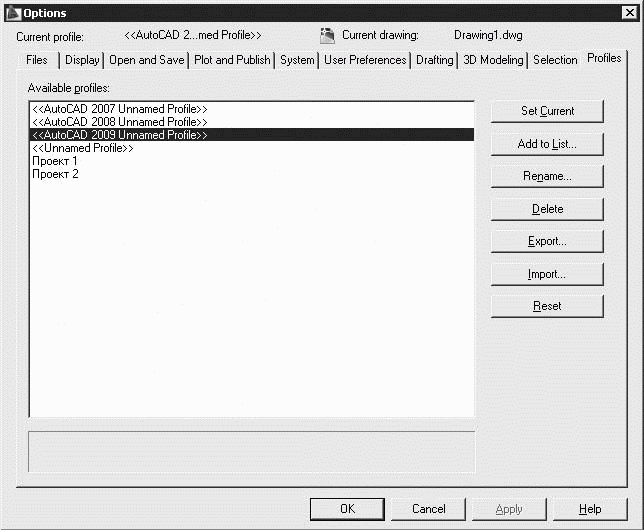

Вкладка Profiles диалогового окна Options используется для создания профилей и сохранения в них параметров среды рисования (рис. 3.13). Профиль – набор параметров настройки AutoCAD, сохраненный с уникальным именем. Один из профилей является текущим; он определяет настройки рабочей среды рисования. Пользователи, входящие в систему под одним именем, могут загружать свои настройки из различных профилей. По умолчанию AutoCAD записывает текущие параметры в профиль без имени Unnamed Profile. Имена текущего профиля и рисунка всегда выводятся над названиями вкладок диалогового окна Options.

Рис. 3.13. Диалоговое окно настройки профилей

На вкладке Profiles можно осуществлять следующие настройки:

• в области имеющихся профилей Available рrofiles: – выбирать необходимый из перечня доступных;

• нажатием кнопки Set Current – устанавливать выбранный профиль в качестве текущего;

• используя кнопку Add to List… – добавлять новый профиль;

• с помощью кнопки Rename… – переименовывать имеющиеся профили;

• с помощью кнопки Delete – удалять имеющиеся профили;

• с помощью кнопки Export… – экспортировать настройки текущего профиля во внешний ARG-файл;

• щелчком на кнопке Import… – импортировать настройки профиля из внешнего ARG-файла;

• кнопкой Reset – сбрасывать настройки.
