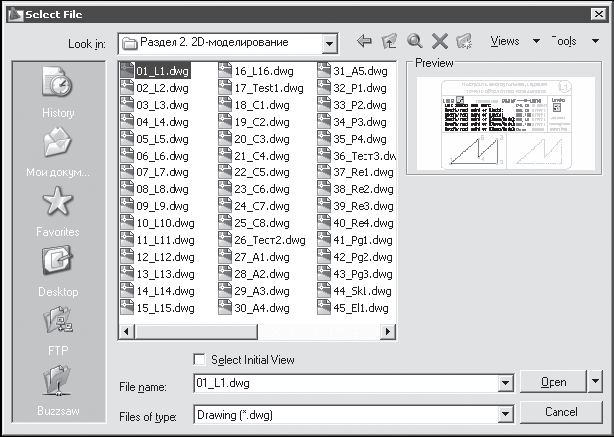

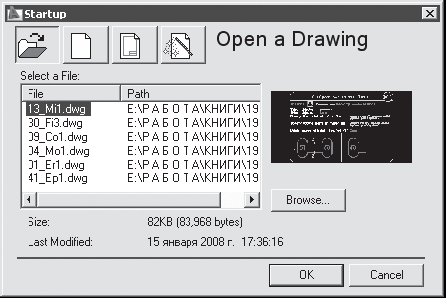

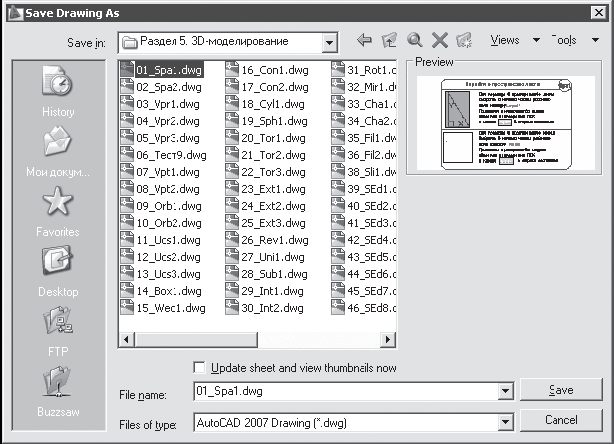

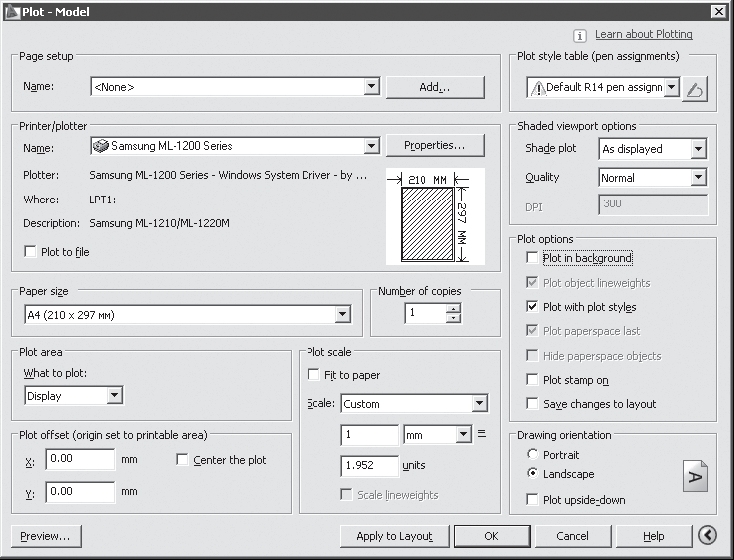

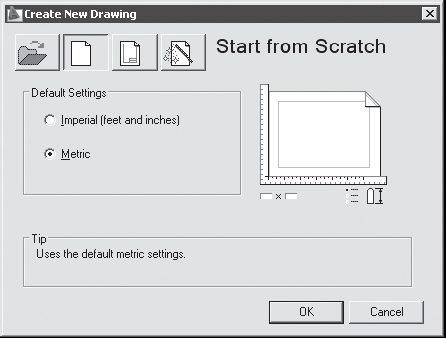

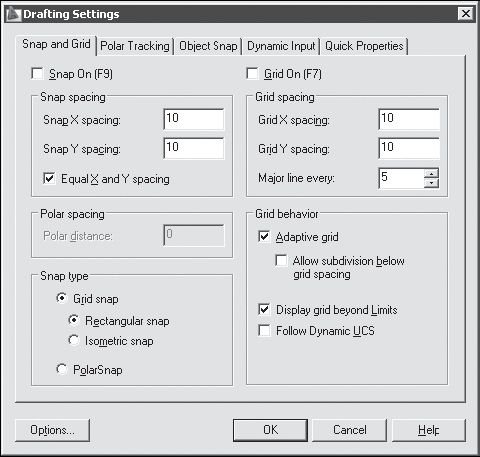

Глава 1 AutoCAD 2009. Общие сведения Требования к системе AutoCAD может работать как в автономном режиме, так и в локальной сети. Для эффективной работы AutoCAD 2009 под управлением операционной системы Windows необходимы следующие программные и аппаратные средства: ? процессор Intel® Pentium® IV; ? операционные системы: Microsoft® Windows® XP Professional или Home Edition (пакет обновлений SP1 или SP2), Windows XP Tablet PC Edition (SP2) или Windows 2000 (SP3 или SP4). Рекомендуется устанавливать и эксплуатировать AutoCAD либо на операционной системе, локализованной на одном языке с программой, либо на англоязычной версии одной из перечисленных систем; ? Microsoft® Internet Explorer 6.0 (пакет обновлений SP1 или более поздний); ? 512 Мбайт оперативной памяти; ? монитор VGA с разрешением не менее 1024 х 768 и поддержкой режима true color; ? 750 Мбайт свободного места на жестком диске для установки; ? привод компакт-дисков: любой (только для установки программы). Требования к системе при использовании AutoCAD 2009 для концептуального проектирования: ? процессор Intel® с тактовой частотой 3,0 ГГц и выше; ? Windows XP Professional (пакет обновлений SP2); ? не менее 2 Гбайт оперативной памяти; ? 2 Гбайт свободного места на жестком диске, не считая места, необходимого для установки программы; ? монитор с минимальным разрешением 1280 х 1024 и поддержкой режима true color; ? графический адаптер класса рабочих станций, снабженный не менее 128 Мбайт памяти и поддерживающий технологию OpenGL. Запуск системы AutoCAD Запуск AutoCAD осуществляется следующими способами: ? на Панели задач выберите из меню Start > Programs > Autodesk > AutoCAD 2009; ? на Рабочем столе Windows дважды щелкните на пиктограмме AutoCAD 2009. При запуске AutoCAD предлагает создать новый неименованный рисунок. Можно либо начать создавать в нем объекты, либо загрузить с диска один из уже имеющихся файлов. При открытии ранее подготовленного рисунка всем системным переменным присваиваются значения, которые они имели в ходе последнего сеанса работы с ним. Это происходит благодаря тому, что переменные сохраняются в файле вместе с рисунком. Если же вы начинаете работу «с нуля», следует предварительно задать ряд установок. Обычно это делается автоматически с помощью Мастера подготовки Wizard Description. AutoCAD позволяет менять установки и в ходе сеанса, если возникает такая необходимость. Начало работы После запуска AutoCAD выводится диалоговое окно начала работы Startup (рис. 1.1). В диалоговом окне Startup пользователю предлагается четыре кнопки, в зависимости от выбора которых меняется содержимое диалогового окна: Open a Drawing – для открытия ранее созданного чертежа; Start from Scratch – для создания чертежа, где устанавливаются только единицы измерения в области Default Settings: британские (футы и дюймы) или метрические (миллиметры); Use a Template – для создания чертежа по шаблону – документу, установки которого используются как основа для нового рисунка; Use a Wizard – вызов Мастера для установки параметров нового чертежа. Рис. 1.1. Диалоговое окно начала работы Вызов справочной системы В любой момент работы с AutoCAD вы можете получить доступ к электронной документации по программе. Для этого необходимо выбрать в падающем меню пункт Help. Альтернативный вариант – нажать клавишу F1 на функциональном блоке клавиатуры, ввести символ? в командную строку или щелкнуть на пиктограмме со значком вопроса на стандартной панели инструментов. Открытие рисунков Программа AutoCAD по умолчанию записывает внутреннее представление рисунка в файл с расширением DWG. AutoCAD предлагает многооконную среду проектирования Multiple Design Environment (MDE), которая допускает одновременное открытие нескольких чертежей. Открыть существующий рисунок можно с помощью команды OPEN, которая вызывается из падающего меню File > Open... или щелчком на пиктограмме Open...Ctrl+О на стандартной панели инструментов. После обращения к команде OPEN на экране AutoCAD появляется диалоговое окно выбора файла Select File (рис. 1.2). Здесь можно выбрать имя файла из списка или ввести это название в поле File name: Рис. 1.2. Диалоговое окно выбора файла При выделении в списке одного из файлов в области Preview появляется соответствующий образец рисунка. Нажатие кнопки Views выводит список, изменяя параметры которого пользователь может выбрать форму представления файлов, предлагаемых для открытия: список, таблицу, образцы. Для открытия рисунка можно дважды щелкнуть на имени соответствующего файла в Проводнике Windows, что приведет к автоматическому запуску AutoCAD. Если же в системе уже ведется сеанс работы в AutoCAD, то рисунок откроется в нем. Рисунки, созданные в AutoCAD любой предшествующей версии, открываются как любой документ версии 2009 и автоматически преобразуются в новый формат. Создание рисунков Создать новый рисунок позволяет команда NEW, вызываемая из падающего меню File > New... или щелчком на пиктограмме QNew на стандартной панели инструментов. После запуска команды необходимые настройки параметров рабочей среды AutoCAD производятся в диалоговом окне создания нового рисунка Create New Drawing – рис. 1.3. Рис. 1.3. Диалоговое окно создания нового рисунка В AutoCAD имеется так называемый Мастер подготовки Wizard – служебное средство для создания нового рисунка. Для вызова Мастера подготовки необходимо в диалоговом окне Create New Drawing щелкнуть на пиктограмме Use a Wizard. Мастер быстрой подготовки QuickSetup позволяет задать для нового рисунка единицы измерения Units и область рисования Area. Поддерживаются следующие типы единиц для рисования и вычерчивания: десятичные – Decimal, инженерные – Engineering, архитектурные – Architectural, дробные – Fractional, научные – Scientific. Указывая ширину Width и длину Length области рисования, пользователь тем самым задает граничные пределы рисунка, так называемые лимиты. Именно лимитами определяется размер чертежа, впоследствии выводимого на плоттер. Мастер детальной подготовки Advanced Setup позволяет задать для нового рисунка тип линейных единиц измерения Units и способ измерения углов Angle, указать начало отсчета угла Angle Measure и направление измерения угла Angle Direction, определить границы области рисунка Area. Любая из установок, произведенных в начале рисования, в дальнейшем может быть изменена. Определение границ рисунка Команда LIMITS позволяет установить границы текущего рисунка. Она вызывается из падающего меню Format > Drawing Limits. Границы рисунка – это пара двумерных точек в мировой системе координат: координаты левого нижнего и правого верхнего углов, определяющие прямоугольную область. По оси Z границы не устанавливаются. Запросы команды LIMITS: Reset Model space limits: – переустановка лимитов пространства модели Specify lower left corner or [ON/OFF] <current>: – левый нижний угол Specify upper right corner <current>: – правый верхний угол Лимиты должны полностью охватывать полномасштабную модель. Определение параметров сетки Сеткой называется упорядоченная последовательность точек, покрывающих область рисунка в пределах лимитов. Работа в режиме GRID подобна наложению на рисунок листа бумаги в клетку. Использование сетки помогает выравнивать объекты и оценивать расстояние между ними. Сетку можно включать и отключать в ходе выполнения других команд. На печать она не выводится. Включение сетки и определение ее частоты осуществляется на вкладке Snap and Grid диалогового окна режимов рисования Drafting Settings (рис. 1.4), которое загружается из падающего меню TooLs > Drafting Settings. .. или при выборе пункта настройки Settings... контекстного меню, вызываемого щелчком правой кнопкой мыши на кнопке Grid Display в строке состояния. Сетка включается при установке флажка Grid On (F7). В области Grid spacing устанавливается частота горизонтальных и вертикальных делений сетки, то есть шаг сетки по осям X и Y. Это осуществляется в текстовых полях Grid X spacing: и Grid Y spacing: соответственно. В поле Major line every: устанавливается шаг основной линии. При работе с рисунком включать и отключать сетку следует щелчком на кнопке Grid Display в строке состояния или нажатием функциональной клавиши F7. Рис. 1.4. Диалоговое окно определения параметров сетки и шага привязки Определение шага привязки В режиме шаговой привязки SNAP курсор может находиться только в определенных точках согласно установленному значению шага и при этом движется не плавно, а скачкообразно между узлами воображаемой сетки, как бы «прилипая» к ее узлам. Шаговая привязка обычно используется для точного указания точек с помощью мыши. Интервал привязки задается отдельно по осям X и Y. Шаг привязки не обязательно совпадает с частотой сетки. Сетку часто делают достаточно редкой, используя ее исключительно для наглядности, а шаг привязки устанавливают меньшим. Допустимо и обратное: установка большего по сравнению с сеткой шага привязки. Включение шаговой привязки SNAP и настройка ее параметров осуществляются на вкладке Snap and Grid диалогового окна режимов рисования Drafting Settings, которое загружается из падающего меню Tools > Drafting Settings... или при выборе пункта Settings... из контекстного меню, вызываемого щелчком правой кнопкой мыши на кнопке Snap Mode в строке состояния. Шаговая привязка включается при установке флажка Snap On (F9). В области Snap spacing задается шаг привязки по горизонтали и вертикали. Это осуществляется в текстовых полях Snap X spacing: и Snap Y spacing: соответственно. Тип привязки устанавливается в области Snap type. Grid snap – шаговая привязка (Rectangular snap – ортогональная, Isometric snap – изометрическая), PolarSnap – полярная привязка. При работе с рисунком включать и отключать шаговую привязку следует щелчком на кнопке Snap Mode в строке состояния или нажатием функциональной клавиши F9. Сохранение рисунков Команда сохранения рисунка QSAVE вызывается из падающего меню File > Save или щелчком на пиктограмме Save Ctrl+S на стандартной панели инструментов. Команды SAVE и SAVEAS предназначены для сохранения рисунка под другим именем. Команда SAVE может вызываться только из командной строки, а SAVEAS – из падающего меню File > Save As.... В обоих случаях имя документа задается в поле File name: диалогового окна Save Drawing As – рис. 1.5. Рис. 1.5. Диалоговое окно сохранения рисунка Предыдущей копии рисунка на диске присваивается расширение BAK вместо DWG. Все предыдущие BAK-файлы с данным именем удаляются. Обновленный рисунок записывается с расширением DWG. Если при указании имени файла оказывается, что рисунок с таким названием уже существует, выдается предупреждение и предоставляется возможность перезаписать файл или ввести другое имя. Получение твердой копии рисунка Перед выводом рисунка на плоттер можно предварительно просмотреть, как он будет размещаться на листе бумаги. Для этого используется команда предварительного просмотра PREVIEW, вызываемая из падающего меню File > Plot Preview или щелчком на пиктограмме Plot Preview на стандартной панели инструментов. Все установки вывода рисунка на плоттер осуществляются в диалоговом окне Plot – Model (рис. 1.6), Это окно загружается командой PLOT, вызываемой из падающего меню File > Plot... или щелчком на пиктограмме Plot_CtrL+P на стандартной панели инструментов. Рис. 1.6. Диалоговое окно вывода на печать пространства модели Выход из AutoCAD Для выхода из AutoCAD используется команда QUIT, которая вызывается из падающего меню File > Exit Ctrl+Q. Команда позволяет сохранить или проигнорировать сделанные в рисунке изменения и выйти из AutoCAD. Если все выполненные изменения сохранены, при выходе из программы не появится никаких дополнительных сообщений. В противном случае на экран будет выведено диалоговое окно AutoCAD, предлагающее пользователю выбор: сохранить изменения, отказаться от них или продолжить сеанс работы. Если текущему рисунку не было присвоено имя и вы хотите сохранить рисунок, откроется диалоговое окно Save Drawing As. |
|
||
