Qtek 8300, i-Mate SP5m, HTC Riemma Music

Qtek 8310, i-Mate SP5, HTC Riemma

Характеристики.

Общие:

GSM 850/900/1800/1900 МГц

ОС Windows Mobile 5.0 Smartphone Edition

Аккумулятор Li-ion 1150mAh

Время работы в режиме ожидания: до 250 час. Время работы в режиме разговора: до 5 час.

Дисплей 2,2” (56 мм); разрешение: 320х240 пикселей (QVGA); количество цветов: 65536

Процессор: TI OMAP 850 200 МГц

Разъёмы: miniUSB и MiniJack 2,5мм

Память:

64 Мб RAM (ОЗУ) - 45,05 Mб доступно

64 Мб Flash ROM (ПЗУ) - 17.94 Mб доступно

Слот для карт памяти MiniSD

Камера:

Фото (1,3MPix): 1280х960, 640х480, 352х288, 320х240, 176х144, 160х120, 80х60

Видео: 176х144, 160х120, 80х60

Коммуникационные возможности:

GPRS Class 10

EDGE

Bluetooth 1.2

Wi-Fi

IrDA

MMS

Производителем является Тайваньская компания HTC - High Tech Computer (www.htc.com.tw). Она является основным производителем Windows Mobile мини-компьютеров , смартфонов и коммуникаторов. HTC является партнером корпорации Microsoft по разработке мобильных устройств - Hardware platform development partner. HTC делает КПК для таких известных фирм, как Hewlett-Packard, Dell, Fujitsu Siemens. Смартфоны и коммуникаторы HTC появляются под различными брэндами: T-mobile, Orange, Vodafone, I-Mate, Qtek, Dopod.

Торговые марки Qtek и Dopod принадлежат HTC. Устройства Qtek поставляются в

Европу, а Dopod – на азиатский рынок. Компания HTC разрабатывает платформу, а затем каждый заказчик меняет дизайн и устанавливает название для модели.

Например, аппаратная платформа HTC Tornado, выпускается под следующими

названиями:

- Qtek 8310/8300

- I-mate SP5/SP5m

- и другие

В первую очередь комплектацией. В Россию, смартфоны Qtek 8310, поставляются с «Руководством пользователя» и «Кратким руководством» на русском языке. Устройство обязательно имеет русский интерфейс и заводскую гравировку русских букв на клавиатуре. В комплекте , помимо аксессуаров , идут два диска: «Компакт диск Getting Start для Qtek 8310 с программным обеспечением Windows Mobile» и «Прикладной компакт диск с ClearVue Suite (Application CD) для работы с офисными документами». Дополнительных программ русификаторов для официального устройства не требуется!

Обратите внимание, что официально ввезенные устройства сертифицированы , что подтверждает соответствующая маркировка (наклейка ) на каждом устройстве. С каждым смартфоном Qtek 8310 идет фирменный гарантийный талон от производителя. Проверьте номер IMEI (находится под аккумулятором) и подлиность гарантии на сайте service.myqtek.com/ru.

Начну с преимуществ:

• В Qtek 8310 используется цветной TFT экран с LED подсветкой и разрешающей способностью 240х320 пикселей .

• В Qtek 8310 установлена новая операционная система - Microsoft Windows Mobile 5.0 for Smartphone, которая работает быстрее своих предшественников и включает ряд полезных функций и программ.

Минимальные требования новой операционной системы к оборудованию – процессор 200 MHz и оперативная память 32 Мб. Qtek 8310 имеет 64 Мб оперативной памяти.

• В Qtek 8310 встроена энергонезависимая память, предназначенная для пользовательских программ и данных. Благодаря новой операционной системе Ваши данные будут всегда в сохранности и не пропадут даже после того, как сядет аккумуляторная батарея.

• Qtek 8310 имеет в своем распоряжении все современные беспроводные технологии: Bluetooth, Wi-Fi 802.11 b, GPRS/EDGE class 10/class B, четырех диапазонный GSM модуль

• В Qtek 8310 установлен съемный литионный аккумулятор большой емкости – 1150 mAh. Благодаря ему и новой операционной системе, смартфон может проработать несколько дней без подзарядки.

• В Qtek 8310 используется mini-USB - популярный и универсальный разъем для подключения цифровой техники к компьютеру.

• Конструктивно Qtek 8310 чуть больше такого популярного телефона, как Sony Ericsson T610.

Недостатки:

• Слот мini-SD находится под аккумулятором (где SIM-карта ), в результате, неудобно использовать несколько карт памяти одновременно.

• Отсутвие вспышки у камеры

• Отсутвие сенсорного экрана. Но это уже отличительная черта каждого смартфона от коммуникатора.

1) Internet Explorer Mobile: добавилась возможность полноэкранного просмотра сайтов, т.е. без отображения полосы меню снизу и полосы с названием сайта вверху. Улучшилось форматирование страниц для отображения в одну колонку, т.е. без горизонтальной прокрутки.

2) Wi-Fi поддержка защищенного доступа (WPA): добавлены особенности пользовательского интерфейса и авто-конфигурации для WiFi, добавлена иконка подключения и WPA аутентификация. Пользователи теперь имеют возможность подключатся к сетям WiFi которые перешли на новый стандарт аутентификации WPA.

3) Усовершенствованный DirectDraw: Поддержка стандарта DirectShow в Windows Media Player. Данная технология поддерживает технологию формирования изображения DirectDraw, который позволит изготовителям мобильных устройств создавать DirectDraw драйвера для использования возможности управления специализированными графическими аппаратными средствами устройств со способностями типа оверлейной поддержки.

4) Поддержка потокового воспроизведения DirectShow: Поддержка дополнительных протоколов в потоковом воспроизведении медиаконтента в Media Player посредством DShow.

5) Картинка звонящего (Picture caller ID): Долгожданная функция теперь стала встроенной, ранее данная проблема решалась путем установки программ сторонних производителей, теперь при входящем звонке, в случае определения номера звонящего на экран выводится его фотография (если она была соответственно присвоена контакту), картинка может быть синхронизирована с Outlook.

6) Докачка файлов через HTTP в случае обрыва: Позволяет продолжать загрузку файла с места разрыва, а не с начала файла.

7) Улучшены настройки ActiveSync: Более стабильная установка, апгрейд, удаление.

2.СИСТЕМА

Иллюстрированное пособие по разборке HTC Tornado и ремонту его джойстика.

Начал глючить джойстик в моем O2 XDA, плохо отзывается на нажатия вверх и вправо. Было 2 варианта: 1-й - ремонт, в мастерской мне сказали, что на такой телефон ничего нет, и за ремонт браться будут только за большие деньги. Я выбрал 2-й вариант, решил сделать сам. Как оказалось, ничего сложного в этом нет. Паяльник я в руках держал, набор отверток «для ремонта мобильных телефонов» есть. Заодно решил отснять весь процесс ремонта и дать пояснения всем фотографиям. Может быть, кому-то эта информация будет полезна, буду только рад.

Итак: для разборки нам понадобится набор отверток, нож для резки бумаги (или просто нож, но с этим более удобно), руки и немного серого вещества в голове.

Первым делом необходимо снять крышку отсека батареи, батарею SIM-карту, Flash-карту.

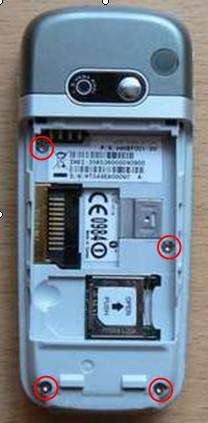

Затем откручиваем 4 винта, как показано на скриншоте.

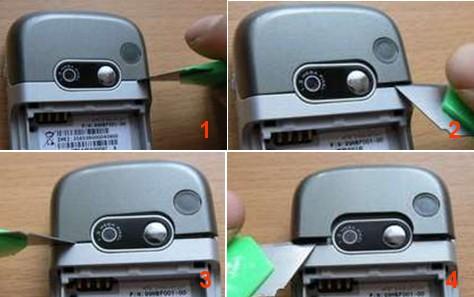

Далее необходимо снять крышку с антенной, снимается она при помощи ножа, как показано на следующих фотографиях:

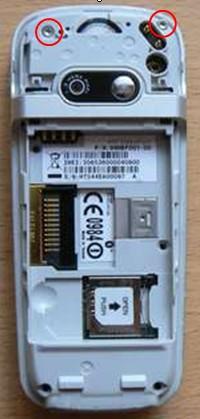

Затем мы откручиваем еще 2 винта, которые находятся под крышкой.

Как показано на картинке

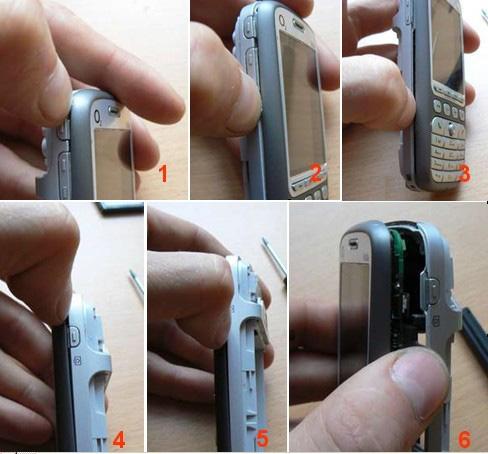

Теперь необходимо «расколоть» корпус телефона пополам. Начинать нужно сверху, аккуратно, работая ногтем большого пальца, иногда помогая отверткой с плоским шлицем. Показано на фотографиях, по порядку. (У меня получилось без отвертки)

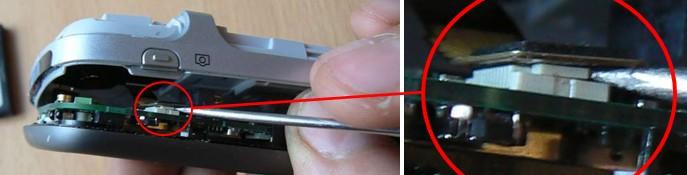

Не спешите тянуть половинки телефона в разные стороны, отключите шлейф камеры и динамика, как показано на рисунке:

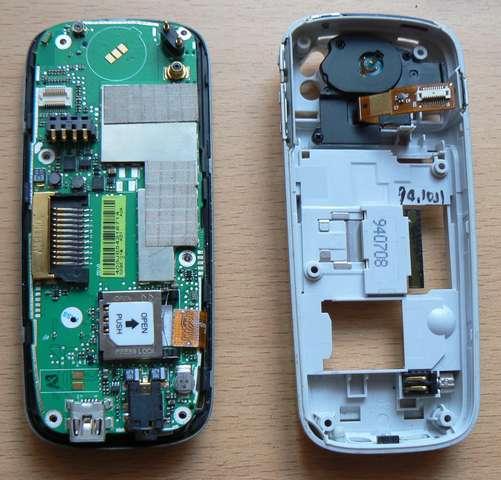

Теперь телефон должен выглядеть вот так:

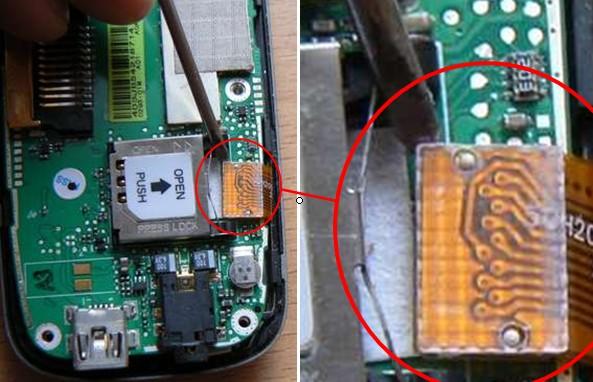

Для того, что бы снять лицевую часть, необходимо отключить разъем шлейфа клавиатурного блока, как показано ниже:

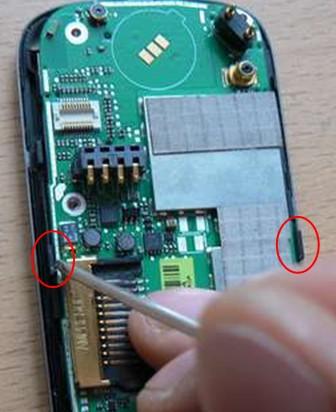

И аккуратно отведя защелки, как показано ниже, поднять плату с дисплеем.

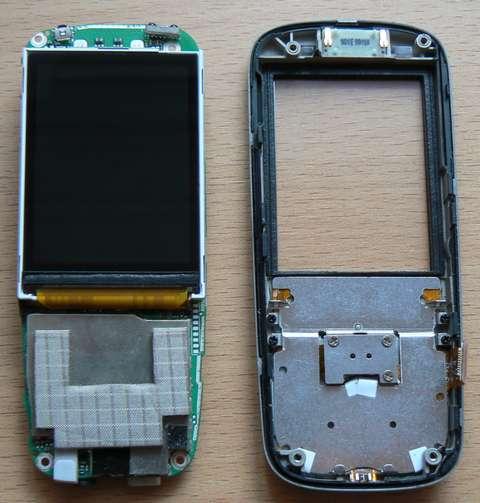

Теперь телефон должен выглядеть вот так:

Все телефон разобран. Снять отдельные части не составит труда. Дисплей снимается предварительно отключив шлейф. (У себя снимать не стал, потому, что для отключения шлейфа необходимо сдирать наклейку с разъема, которая назад наверное не ляжет уже нормально) Вибра просто вынимается из своего гнезда. Микрофон припаян к плате и сверху закрыт резиновым «чехлом». Чтобы снять динамик (разговорный) его необходимо аккуратно потянуть вверх со стороны контактов и вытянуть из гнезда. (Мой, как будто скотчем к корпусу был приклеен, чем-то липким). Чтобы снять камеру с динамиком (который звонит), нужно открутить 3 винта и потянуть весь блок на себя. Еще можно снять металлическую окантовку лицевой стороны, но не советую, так как она помимо того, что держится на защелках, еще и приклеена. Тем более, что под ней вы ничего не найдете интересного.

Телефон собран очень хорошо, и довольно надежно.

Теперь коснусь того, ради чего я стал разбирать телефон: джойстик. Для восстановления его работоспособности мне дополнительно понадобилось:

Паяльник с жалом заточенным иглой (25 ВТ), швейная иголка, спирт, флюс (спиртовой раствор канифоли), зубная щетка.

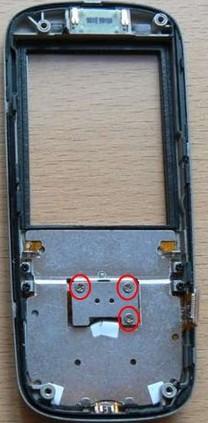

Для того, чтобы добраться до джойстика необходимо открутить 3 винта, как показано на рисунке, и аккуратно, чтобы не повредить шлейф отогнуть площадку, на которой он крепится.

Для удобства работы можно целиком снять клавиатурный блок с джойстиком, отвернув 4 винта. В данном случае рассмотрен ремонт джойстика без снятия клавиатурного блока.

Джойстик может выйти из строя 2 способами: 1-й - механическое повреждение, в этом случае необходима замена. Как оказалось на практике в HTC Tornado установлен джойстик аналогичный устанавливаемому в телефоны SonyEricsson (k500 и k300 точно), который в Могилеве в магазине радиотоваров стоит 3500 руб. Для замены необходимо отпаять 8 контактов и припаять новый.

2-й способ, это засорение, в этом случае я просто разобрал его, промыл спиртом, высушил, собрал и все!

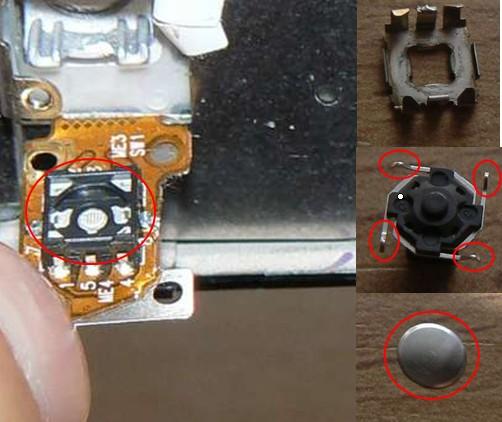

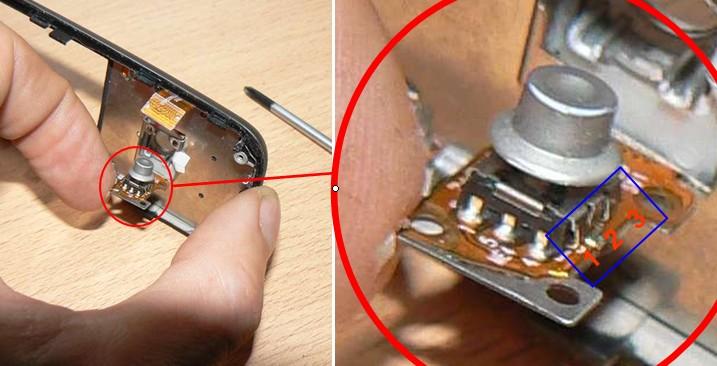

Чтобы разобрать, я снял «грибок» с джойстика, отогнул швейной иголкой (обозначенные цифрами 1 и 3 на фото сверху)металлические лепестки с обеих сторон, как показано на фото внизу.

Затем лепестки (с обеих сторон) обозначенные цифрой 2 отпаял, после этого снял металлическую «рубашку» джойстика и высыпал его содержимое на стол. Все обозначенное красным на фото внизу почистил зубной щеткой обильно смоченной в спирте, высушил. В корпусе джойстика особое внимание уделил контактам, расположенным по углам. Не вздумайте что-нибудь царапать .

Собирал все в обратной последовательности. Мембрана джойстика ложится в корпус выпуклостью вверх. Перед сборкой обязательно убрать припой с рубашки и с контактных площадок, дабы рубашка плотно села на свое место. Во время сборки сначала загнул лепестки №1 и №3 , а затем уже припаял лепестки №2. Перед сборкой почистил все от грязи и пыли, особое внимание уделил дисплею и внутренней стороне стекла. Дисплей можно протереть спиртом, салфетками для чистки мониторов, а вот стекло спиртом мыть не стоит. Изумительно подходит для чистки карандаш с кисточкой, которым чистят линзы у фотоаппаратов. После сборки немедленно все проверил, все работает.

Все вопросы и предложения на stepcool@tut.by . Буду рад, если кому-нибудь помог.

Как показывает практика:

1. Из-за старой SIM-карты (замена на новую должна быть БЕСПЛАТНО осуществлена в офисе у Вашего оператора)

2. Из-за разного рода программ, особенно сомнительного происхождения и русификаторов(!).

3. Из-за, так сказать, кривых рук пользователя. Будьте осторожны!

К превеликому сожалению гарнитурный разъем 8310 - самое слабое его место, очень быстро (от нескольких дней до нескольких месяцев) расшатываются (отгибаются) контакты и коммутация гарнитуры работает некорректно. При этом при отключенной гарнитуре смартфон думает что она еще подключена (активен профиль "Гарнитура"), звука нет. Обратитесь в сервисцентр - необходимо заменить разъем. Экстремалы могут поковыряться в разъеме зубочисткой, отогнув тем самым контакты, но это временное решение проблемы.

Это еще одно "больное место" 8310... Никак не лечится. Обращение в сервисцентр проблему не решает (а если и решает, то на очень короткое время).

1,5...2,5 суток в зависимости от режима работы (Wi-Fi отключен, проигрывание MP3 и/или GPRS - пару часов в день).

Включенный Bluetooth снижает время работы незначительно, на пару часов.

8310 - это довольно прожорливый смарт, поэтому так мало...

Постоянно включен Wi-Fi - примерно 3...6 часов в зависимости от активности.

Воспроизведение музыки - порядка 6...10 часов.

Нет. Только стандартный: , Li-Ion 1150 mAh. Совместимые аккумуляторы обычно меньшей ёмкости, 750-950 mAh.

Для нормальной работы любые аккумуляторы необходимо "обучить" заряду и разряду.

По идее это делается на специальных стендах на стадии сборки аккумулятором производителем.

Посколько полный цикл заряд/разряд в нормальном режиме довольно длительный (порядка суток-двух), то для ускорения процесса производства некоторые фирмы-производители это самое "обучения" производяи не полностью (допустим, 5 циклов заряд/разряд вместо 10-ти, после которых аккум набирает полную емкость), поэтому иногда необходима дополнительная "раскачка".

Ничего не потечет, это ж не солевая батарейка, а ионистор.

В многих источниках проскакивала информация, что для обеспечения большей живучести аккумулятора смарт лучше заряжать от штатной сетевой зарядки, а не от USB порта.

Насколько известно, USB порт обеспечивает максимум 500 mА тока, на родной же зарядке написано 1000 mА (1А).

Учитывая тот факт, что Li-Ion аккумы не очень любят зарядный ток, численно превышающий примерно 50% емкости.

То есть, по идее, напрашивается как раз противоположная мысль - лучше заряжать от USB, так как ток меньше.

Вот я и решил провести следственный эксперимент - измерил силу тока в режиме зарядки от сети и от USB.

Измерения показали одинаковое значение зарядного тока - 450 mА

Это при напряжени ровно 5,0 V.

При поднятии зарядного напряжения до 6,2 V (настоятельно НЕ рекомендую так экспериментировать, так как можно запросто сжеть смарт) ток увеличился до 650 мА, соответственно смарт заряжался почти в полтора раза быстрее.

Отсюда мораль: смарт ОДИНАКОВО заряжается и от сетевой зарядки, и от USB

То есть инфа о вреде зарядки от USB на поверку оказалась почти мифом. "Почти" - потому что можно зацепиться за то, что зарядка от USB менее регулярна (то есть периодически, при каждом подключении к ББ), в отличии от сетевой, что немного негативно сказывается на сроке службы, но не столь критично, чтоб на это обращать внимание. Хотя в идеале - полный цикл заряд/разряд, который проще обеспечить сетевой зарядкой.

Дела обстоят довольно мрачно... В качестве резервной батареи используется ионистор (_http://www.siimp.co.jp/product/detail_e006.html). Процессор 8310, OMAP 850 (_http://mobinav.free.fr/?p=72), не поддерживает резервное питание вообще. Исходя из этого, судя по всему, резервная батарейка (ионистор) подключена к процессору смартфона чуть ли не параллельно основной (наверняка простейшая схема резервирования питания, причем, судя по всему, цепи его заряда не предусмотрены вообще), то есть от нее питаются не только часы, но и весь процессор. Соответственно, когда основная села/вытащена, нагрузка на резервную огромная, поэтому она и сдыхает ооочень быстро. А то, что Windows показывает всегда 100% заряд резервной батареи - это элементарная липа (прошили намертво 100%-ное значение). Продлить срок службы резерной батареи можно, не допуская полного разряда основного аккумулятора и не вытаскивая его надолго.

У вас села резервная батарейка. Заменить можно только в СЦ, но это того не стоит... Печально, но факт... Если быстро вставить аккум обратно - часы не собъются. Как вариант - используйте программу TimeSync (найти можно тут), которая установит вам точное текущее время и дату по атомным часам.

Тайванская фирма HTC (High Tech Computer) выпускает две версии (музыкальную и бизнес) смартфонов на платформе Tornado (она же - Riemma), обе продаются под несколькими торговыми марками.

Музыкальная версия отличается наличием кнопок управления медиаплейером, а бизнес - более строгим дизайном.

Список бизнес (музыкальных) смартфонов-клонов на платформе Tornado: Qtek 8310 (8300), i-mate SP5 (SP5m), T-Mobile SDA (SDA Music), O2 XDA Orion, O2 XDA IQ, Vodafone v1240, Dopod 577W (586W).

Работать не будет, ибо в 8310 нет USB хостконтроллера.
