Гл. 4 содержит 16 упражнений, предназначенных для самостоятельной работы. Цель упражнений - дать читателю навык создания и редактирования функциональных моделей в BPwin 4.O. Для выполнения последующего упражнения необходимо иметь результат выполнения предыдущего, поэтому рекомендуется сохранять модель, полученную в конце каждого упражнения.

В качестве примера рассматривается деятельность вымышленной компании. Компания занимается в основном сборкой и продажей настольных компьютеров и ноутбуков. Компания не производит компоненты самостоятельно, а только собирает и тестирует компьютеры.

Основные процедуры в компании таковы:

продавцы принимают заказы клиентов;

операторы группируют заказы по типам компьютеров;

операторы собирают и тестируют компьютеры;

операторы упаковывают компьютеры согласно заказам;

кладовщик отгружает клиентам заказы.

Компания использует купленную бухгалтерскую информационную систему, которая позволяет оформить заказ, счет и отследить платежи по счетам.

Перед выполнением упражнения 1 внимательно прочитайте подразделы 1.1,1.2.1,1.2.3 и 2.1.

Запустите BPwin. (Кнопка Start/BPwin).

Если появляется диалог ModelMart Connection Manager, нажмите на кнопку Cancel.

Щелкните по кнопке. Появляется диалог I would like to. Внесите имя модели "Деятельность компании" и выберите Туре - IDEF0. Нажмите ОК.

Автоматически создается контекстная диаграмма.

Обратите внимание на кнопку: на панели инструментов. Эта кнопка включает и выключает инструмент просмотра и навигации - Model Explorer (появляется слева). Model Explorer имеет три вкладки - Activities, Diagrams и Objects. Во вкладке Activities щелчок правой кнопкой по объекту позволяет редактировать его свойства.

|6. Если вам непонятно, как выполнить то или иное действие, вы можете вызвать помощь - клавиша F1 или меню Help.

Перейдите в меню Model/Model Properties. Во вкладке General диалога Model Properties следует внести имя модели "Деятельность компании", имя проекта "Модель деятельности компании", имя автора и тип модели - Time Frame: AS-IS.

Во вкладке Purpose внесите цель - "Purpose: Моделировать текущие (AS-IS) бизнес-процессы компании" и точку зрения - "Viewpoint: Директор".

Во вкладке Definition внесите определение "Это учебная модель, описывающая деятельность компании" и цель "Scope: Общее управление бизнесом компании: исследование рынка, закупка компонентов, сборка, тестирование и продажа продуктов".

Перейдите на контекстную диаграмму и правой кнопкой мыши щелкните по работе. В контекстном меню выберите Name. Во вкладке Name внесите имя "Деятельность компании".

Во вкладке Definition внесите определение "Текущие бизнес-процессы компании".

Создайте стрелки на контекстной диаграмме (табл. 4.1.1).

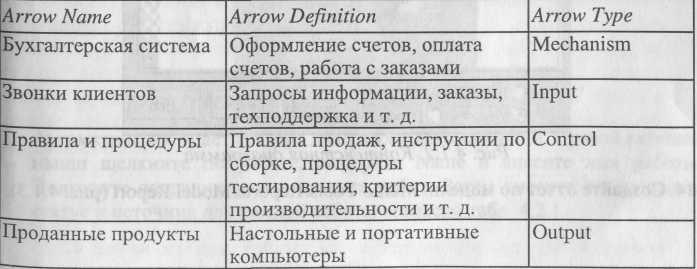

Таблица 4.1.1. Стрелки контекстной диаграммы

13. С помощью кнопкивнесите текст в поле диаграммы - точку зрения и цель (рис. 4.1.1).

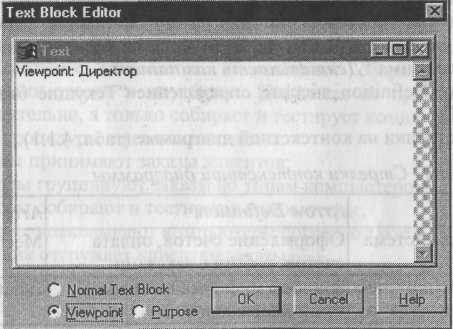

Рис. 4.1.1. Внесение текста в поле диаграммы с помощью редактора Text Block Editor

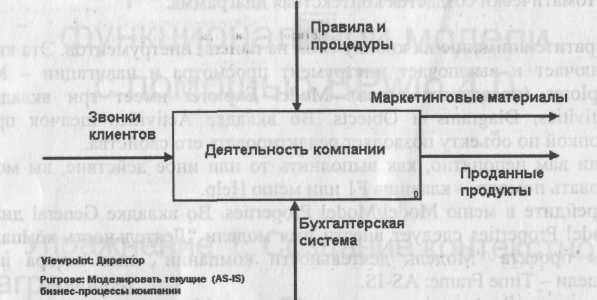

Результат выполнения упражнения 1 показан на рис. 4.1.2.

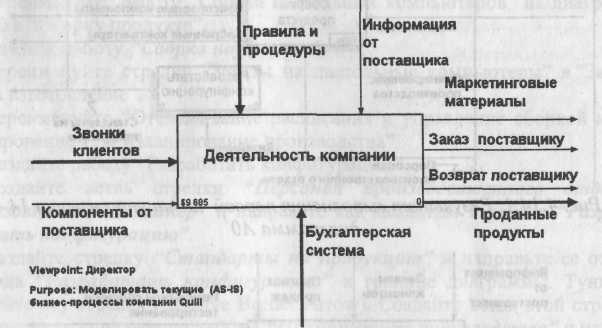

Рис. 4.1.2. Контекстная диаграмма 14. Создайте отчет по модели. Меню Tools/Reports/Model Report (рис. 4.1.3).

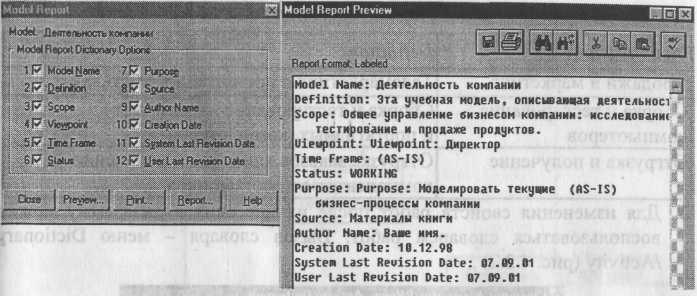

Рис. 4.1.3. Отчет Model Report

Перед выполнением упражнения 2 внимательно прочитайте подраз-: делы 1.2.2 и 1.2.3.

1. Выберите кнопку перехода на нижний уровень в палитре инструментов и в диалоге Activity Box Count установите число работ на диаграмме нижнего уровня - 3 - и нажмите ОК.

Рис. 4.2.1. Диалог Activity Box Count

Автоматически будет создана диаграмма декомпозиции. Правой кнопкой мыши щелкните по работе, выберите Name и внесите имя работы. Повторите операцию для всех трех работ. Затем внесите определение, статус и источник для каждой работы согласно табл. 4.2.1.

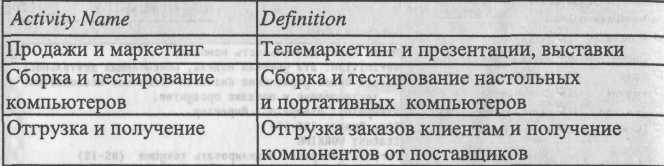

Таблица 4.2,1. Работы диаграммы декомпозиции АО

2. Для изменения свойств работ после их внесения в диаграмму можно воспользоваться словарем работ. Вызов словаря - меню Dictionary /Activity (рис. 4.2.2).

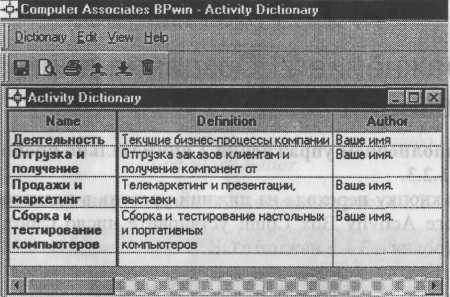

Рис. 4.2.2. Словарь Activity Dictionary

Если описать имя и свойства работы в словаре, ее можно будет внести

в диаграмму позже с помощью кнопки в палитре инструментов.

Невозможно удалить работу из словаря, если она используется на какой-либо диаграмме. Если работа удаляется из диаграммы, из словаря она не удаляется. Имя и описание такой работы может быть использовано в дальнейшем. Для добавления работы в словарь необходимо перейти в конец списка и щелкнуть правой кнопкой по последней строке. Возникает новая строка, в которой нужно внести имя и свойства работы. Для удаления всех имен работ, не использующихся в модели, щелкните

по кнопке I(Purge). 3. Перейдите в режим рисования стрелок. Свяжите граничные стрелки

(кнопка L=,rt на палитре инструментов так, как показано на рис. 4.2.3.

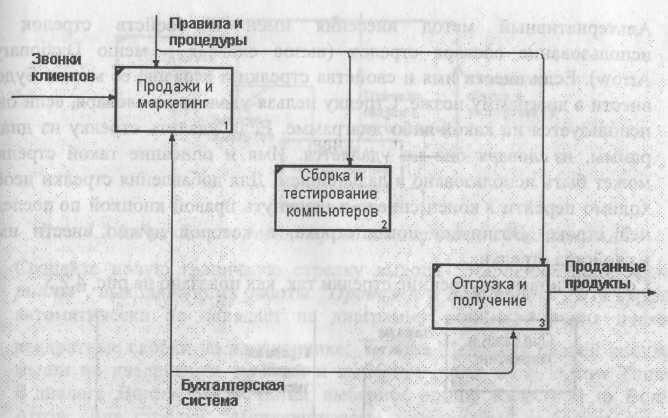

Рис. 4.2.3. Связанные граничные стрелки на диаграмме АО

4. Правой кнопкой мыши щелкните по ветви стрелки управления работы "Сборка и тестирование компьютеров" и переименуйте ее в "Правила сборки и тестирования" (рис. 4.2.4).

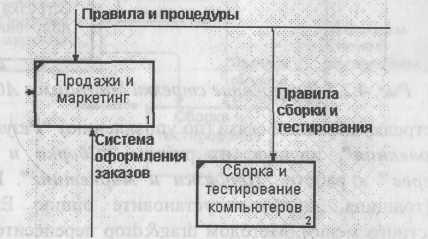

Рис. 4.2.4. Стрелка "Правила сборки и тестирования"

Внесите определение для новой ветви: "Инструкции по сборке, процедуры тестирования, критерии производительности и т. д." Правой кнопкой мыши щелкните по ветви стрелки механизма работы "Продажи и маркетинг" и переименуйте ее в "Систему оформления заказов ".

Альтернативный метод внесения имен и свойств стрелок -использование словаря стрелок (вызов словаря - меню Dictionary/Arrow). Если внести имя и свойства стрелки в словарь, ее можно будет внести в диаграмму позже. Стрелку нельзя удалить из словаря, если она используется на какой-либо диаграмме. Если удалить стрелку из диаграммы, из словаря она не удаляется. Имя и описание такой стрелки может быть использовано в дальнейшем. Для добавления стрелки необходимо перейти в конец списка и щелкнуть правой кнопкой по последней строке. Возникает новая строка, в которой нужно внести имя и свойства стрелки.

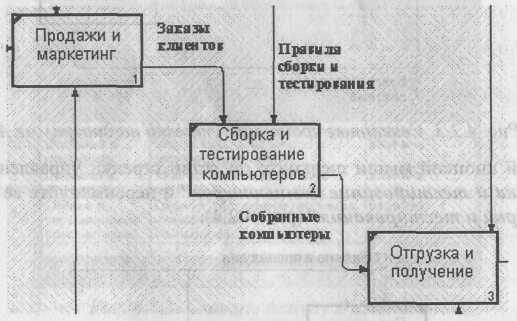

Создайте новые внутренние стрелки так, как показано на рис. 4.2.5.

Рис. 4.2.5.Внутренние стрелки диаграммы АО

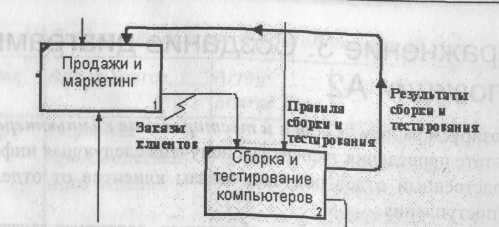

7. Создайте стрелку обратной связи (по управлению) "Результаты сборки и тестирования", идущую от работы "Сборка и тестирование компьютеров" к работе "Продажи и маркетинг". Измените стиль стрелки (толщина линий) и установите опцию Extra Arrowhead (из контекстного меню). Методом drag&drop перенесите имена стрелок так, чтобы их было удобнее читать. Если необходимо, установите Squiggle (из контекстного меню). Результат изменений показан на рис. 4.2.6.

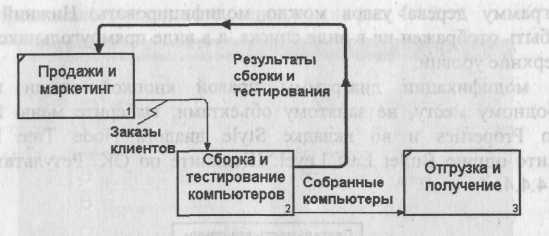

Рис. 4.2.6. Результат редактирования стрелок на диаграмме АО 8. Создайте новую граничную стрелку выхода "Маркетинговые материалы , выходящую из работы "Продажи и маркетинг". Эта стрелка автоматически не попадает на диаграмму верхнего уровня и имеет квадратные скобки на наконечнике:--> . Щелкните правой кнопкой мыши по квадратным скобкам и выберите пункт меню Arrow Tunnel В диалоге Border Arrow Editor выберите опцию Resolve it to Border Arrow. Для стрелки "Маркетинговые материалы" выберите опцию Тпш из контекстного меню. Результат выполнения упражнения 2 показан на рис. 4.2.7.

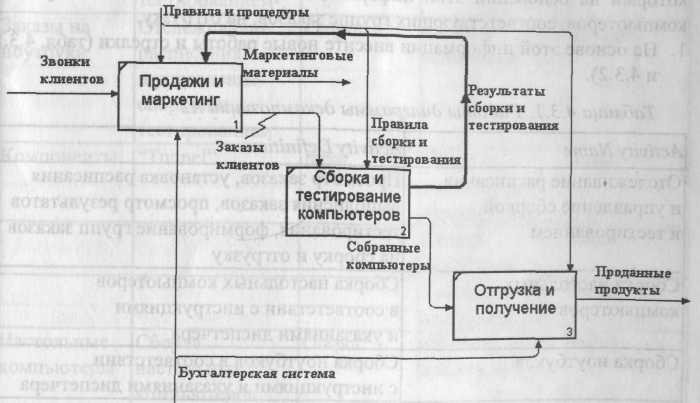

Рис. 4.2.7. Результат выполнения упражнения 2 - диаграмма АО

Декомпозируем работу "Сборка и тестирование компьютеров".

В результате проведения экспертизы получена следующая информация.

Производственный отдел получает заказы клиентов от отдела продаж по мере их поступления.

Диспетчер координирует работу сборщиков, сортирует заказы, группирует их и дает указание на отгрузку компьютеров, когда они готовы.

Каждые 2 часа диспетчер группирует заказы - отдельно для настольных компьютеров и ноутбуков - и направляет на участок сборки.

Сотрудники участка сборки собирают компьютеры согласно спецификациям заказа и инструкциям по сборке. Когда группа компьютеров, соответствующая группе заказов, собрана, она направляется на тестирование. Тестировщики тестируют каждый компьютер и в случае необходимости заменяют неисправные компоненты.

Тестировщики направляют результаты тестирования диспетчеру, который на основании этой информации принимает решение о передаче компьютеров, соответствующих группе заказов, на отгрузку. 1. На основе этой информации внесите новые работы и стрелки (табл. 4.3.1 и 4.3.2).

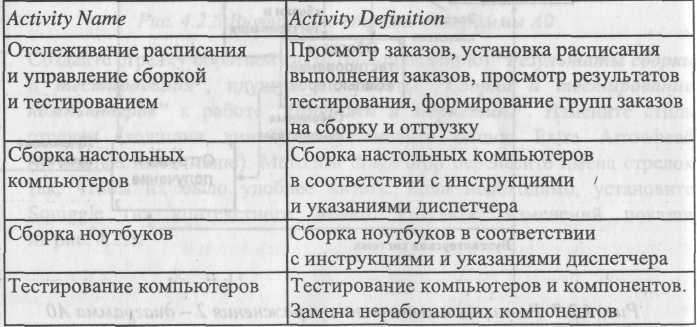

Таблица 4.3.1. Работы диаграммы декомпозиции А2

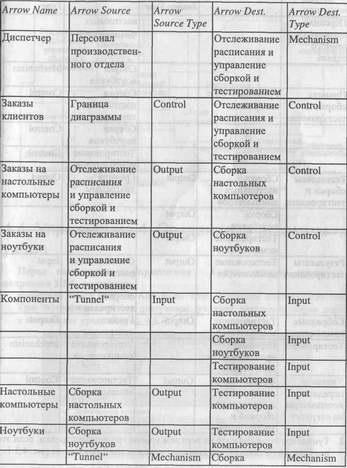

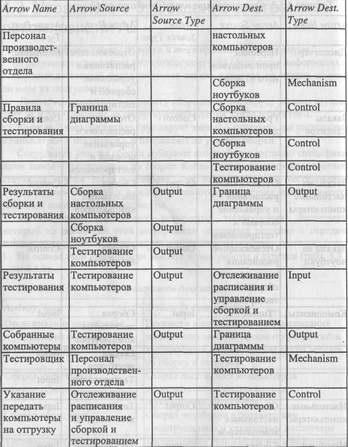

Таблица 4.3.2. Стрелки диаграммы декомпозиции А2

2. Туннелируйте и свяжите на верхнем уровне граничные стрелки, если это необходимо. Результат выполнения упражнения 3 показан на рис. 4.3.1.

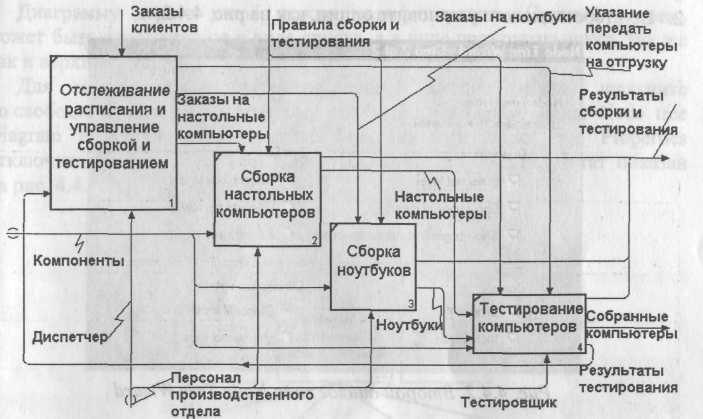

Рис. 4.3.1. Результат выполнения упражнения 3

Перед выполнением упражнения 4 внимательно прочитайте подраздел 1.2.5.

Выберите меню Diagram/Add Node Tree. В первом диалоге гида Node Tree Wizard внесите имя диаграммы, укажите диаграмму корня дерева и количество уровней (рис. 4.4.1).

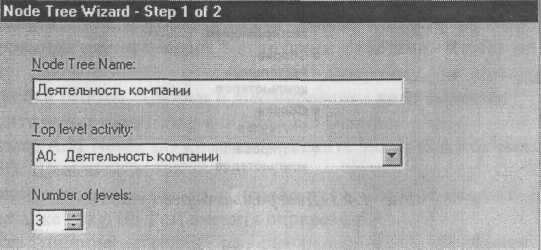

Рис. 4.4.1. Первый диалог гида Node Tree Wizard

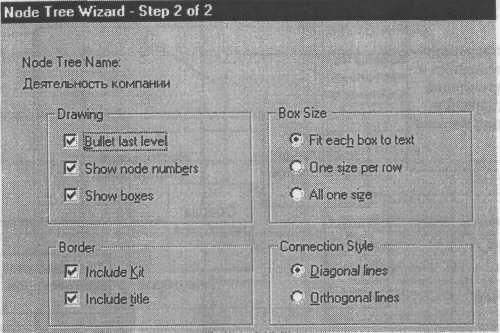

2. Во втором диалоге установите опции, как на рис. 4.4.2.

Рис. 4.4.2. Второй диалог гида Node Tree Wizard

Щелкните по Finish. Создается диаграмма дерева узлов. Результат можно посмотреть на рис. 4.4.3.

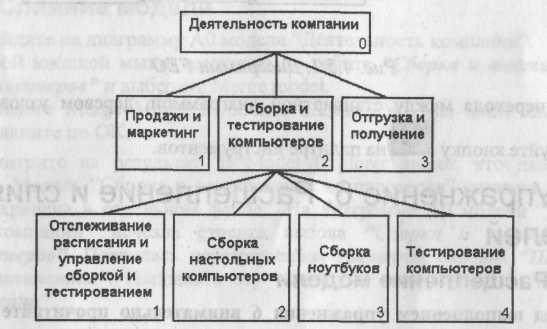

Рис. 4.4.3. Диаграмма дерева узлов

Диаграмму дерева узлов можно модифицировать. Нижний уровень может быть отображен не в виде списка, а в виде прямоугольников, так же как и верхние уровни.

Для модификации диаграммы правой кнопкой мыши щелкните по свободному месту, не занятому объектами, выберите меню Node tree Diagram Properties и во вкладке Style диалога Node Tree Properties отключите опцию Bullet Last Level. Щелкните по ОК. Результат показан на рис. 4.4.4.

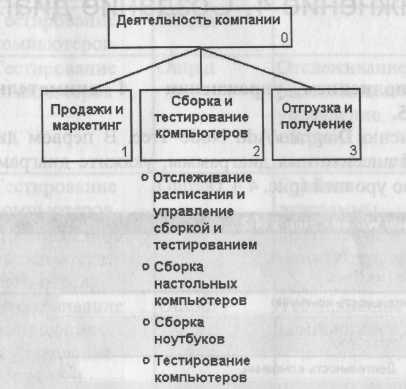

Рис. 4.4.4. Результат выполнения упражнения 4

Предположим, что при обсуждении бизнес-процессов возникла необходимость детально рассмотреть взаимодействие работы "Сборка и тестирование компьютеров" с другими работами. Чтобы не портить диаграмму декомпозиции, создайте FEO-диаграмму, на которой будут только стрелки работы "Сборка и тестирование компьютеров ".

Выберите пункт меню Diagram/Add FEO Diagram.

В диалоге Add New FEO Diagram выберите тип и внесите имя диаграммы FEO. Щелкните по ОК.

Для определения диаграммы перейдите в Diagram/Diagram Properties и во вкладке Diagram Text внесите определение.

Удалите лишние стрелки на диаграмме FEO. Результат показан на рис. 4.5.1.

Рис. 4.5.1. Диаграмма FEO

Для перехода между стандартной диаграммой, деревом узлов и FEO используйте кнопкуна палитре инструментов.

Перед выполнением упражнения 6 внимательно прочитайте подраздел 1.2.7.

Перейдите на диаграмму АО. Правой кнопкой мыши щелкните по работе "Сборка и тестирование компьютеров" и выберите Split model.

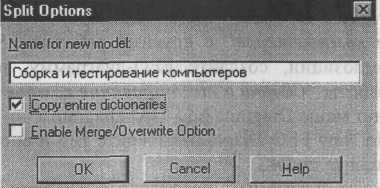

Рис. 4.6.1. Диалог Split Option

В диалоге Split Option внесите имя новой модели "Сборка и тестирование компьютеров", установите опции, как на рисунке, и щелкните по ОК (рис. 4.6.1).

Посмотрите на результат: в Model Explorer появилась новая модель, а на диаграмме АО модели "Деятельность компании" появилась стрелка вызова "Сборка и тестирование компьютеров".

Создайте в модели "Сборка и тестирование компьютеров" новую стрелку "Неисправные компоненты". На диаграмме АО это будет граничная стрелка выхода, на диаграмме АО - граничная стрелка выхода от работ "Сборка настольных компьютеров", "Тестирование компьютеров"и "Сборка ноутбуков".

Перейдите на диаграмму АО модели "Деятельность компании".

Правой кнопкой мыши щелкните по работе "Сборка и тестирование компьютеров" и выберите Merge model.

[3. В диалоге Merge Model включите опцию Cut/Paste entire dictionaries и щелкните по ОК.

Посмотрите на результат. В Model Explorer видно, что две модели j слились. Модель "Сборка и тестирование компьютеров" осталась и может ;быть сохранена в отдельном файле. На диаграмме АО модели "Деятельность компании" исчезла стрелка вызова "Сборка и тестирование I компьютеров". Появилась неразрешенная граничная стрелка "Неисправные компоненты". Направьте эту стрелку к входу работы "Отгрузка ; и получение".

Перед выполнением упражнения 7 внимательно прочитайте подраздел 1.4.

1. Перейдите на диаграмму А2 и декомпозируйте работу "Сборка настольных компьютеров". В диалоге Activity Box Count (рис. 4.7.1) установите число работ 4 и нотацию IDEF3.

Рис. 4.7.1. Выбор нотации IDEF3 в диалоге Activity Box Count

Возникает диаграмма IDEF3, содержащая работы (UOW). Правой кнопкой мыши щелкните по работе, выберите в контекстном меню Name и внесите имя работы "Подготовка компонентов". Затем во вкладке Definition внесите определение "Подготавливаются все компоненты компьютера согласно спецификации заказа". 2. Во вкладке UOW внесите свойства работы (табл. 4.7.1).

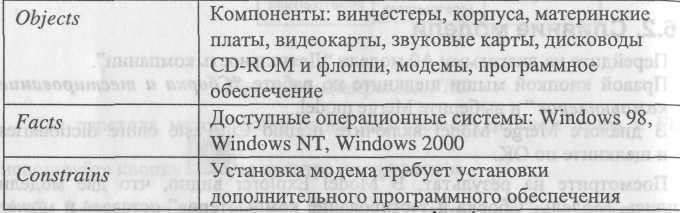

Таблица 4.7.1. Свойства UOW

3.Внесите в диаграмму еще 3 работы (кнопка II).

Внесите имена работ:

Установка материнской платы и винчестера;

Установка модема;

Установка дисковода CD-ROM;

Установка флоппи- дисковода;

Инсталляция операционной системы;

Инсталляция дополнительного программного обеспечения.

4.С помощью кнопки— _ палитры инструментов создайте объект ссылки. Внесите имя объекта внешней ссылки "Компоненты".

Свяжите стрелкой объект ссылки и работу "Подготовка компонент".

5.Свяжите стрелкой работы "Подготовка компонентов" (выход) и "Установка материнской платы и винчестера". Измените стиль стрелки на Object Flow.

В IDEF3 имя стрелки может отсутствовать, хотя BPwin показывает отсутствие имени как ошибку. Результат показан на рис. 4.7.2.

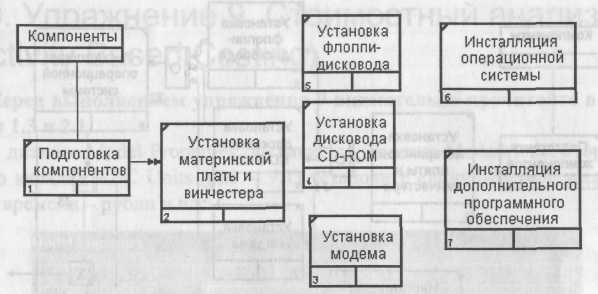

Рис. 4.7.2. Результат создания VOW и объекта ссылки

6. С помощью кнопки «» на палитре инструментов внесите два перекрестка типа "асинхронное или" и свяжите работы с перекрестками, как показано на рис. 4.7.3.

Рис. 4.7.3. Диаграмма IDEF3 после создания перекрестков

7. Правой кнопкой щелкните по перекрестку для разветвления (fan-out), выберите Name и внесите имя "Компоненты, требуемые в спецификации заказа".

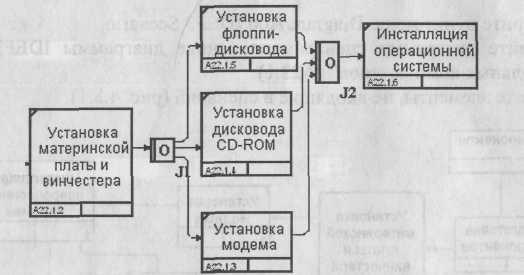

Создайте два перекрестка типа исключающего "ИЛИ" и свяжите работы, как показано на рис. 4.7.4.

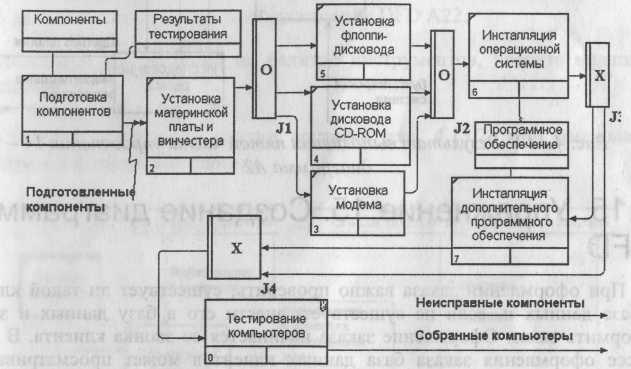

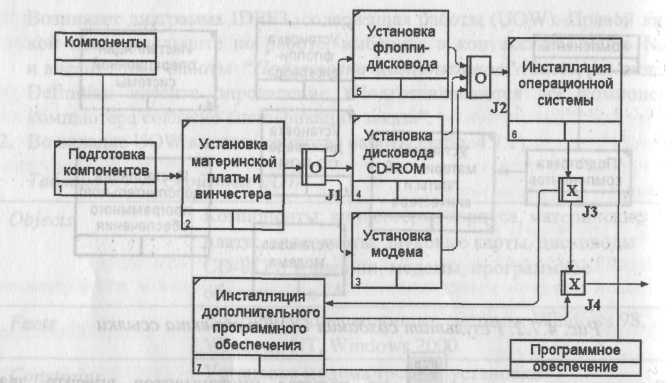

Рис. 4.7.4. Результат выполнения упражнения 7

1.Выберите пункт меню Diagram/Add IDEF3 Scenario.

Создайте диаграмму сценария на основе диаграммы IDEF3 "Сборка настольных компьютеров" (А22.1).

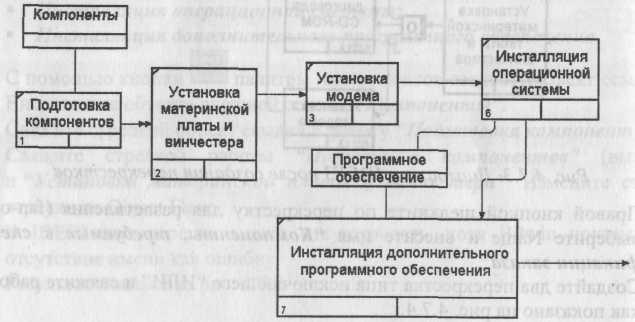

2.Удалите элементы, не входящие в сценарий (рис. 4.8.1).

Рис. 4.8.1. Результат выполнения упражнения 8

Перед выполнением упражнения 9 внимательно прочитайте подразделы 1.3 и 2.1.

П. В диалоге Model Properties (вызывается из меню Mode/Model Properties) во вкладке ABC Units (рис. 4.9.1) установите единицы измерения денег и времени — рубли и часы.

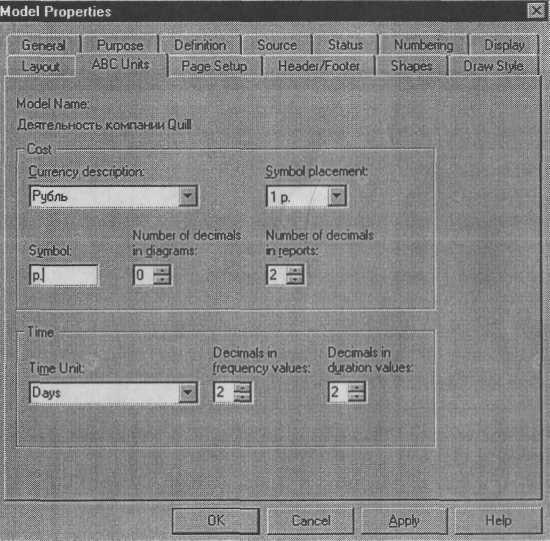

Рис. 4.9.1. Вкладка ABC Units диалога Model Properties

Перейдите в Dictionary/Cost Center и в диалоге Cost Center Dictionary внесите название и определение центров затрат (табл. 4.9.1).

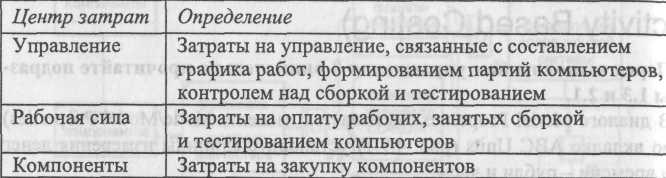

Таблица 4.9.1. Центры затрат ABC

Для отображения стоимости каждой работы в нижнем левом углу прямоугольника перейдите в меню Model/Model Properties и во вкладке Display диалога Model Properties включите опцию ABC Data (рис. 4.9.2).

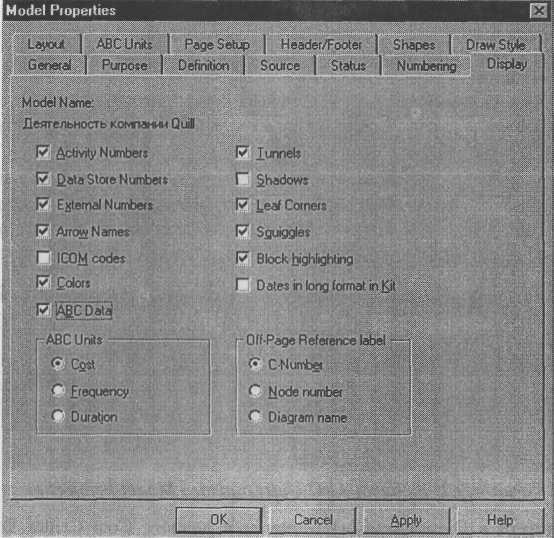

Рис. 4.9.2. Вкладка Display диалога Model Properties

Для отображения частоты или продолжительности работы переключите радиокнопки в группе ABC Units.

Для назначения стоимости работе следует щелкнуть по ней правой кнопкой мыши и выбрать в контекстном меню Cost (рис. 4.9.3).

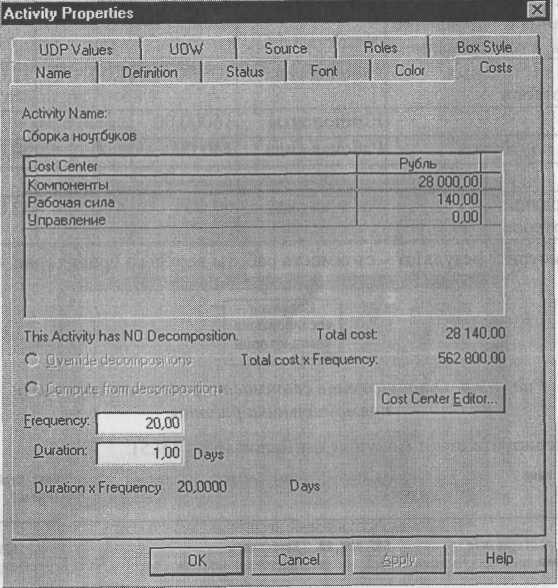

Рис. 4.9.3. Вкладка Cost диалога Activity Properties 3.

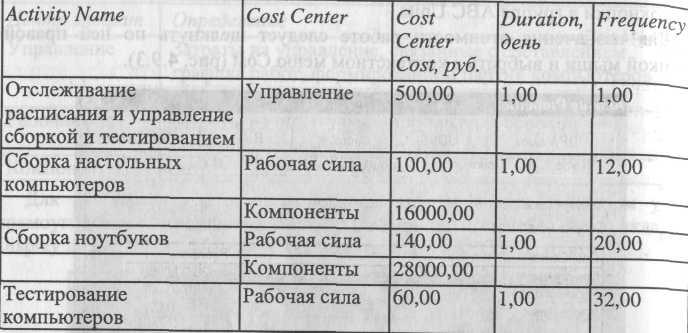

Для работ на диаграмме А2 внесите параметры ABC (табл. 4.9.2).

Таблица 4.9.2. Стоимости работ на диаграмме А2

Посмотрите результат - стоимость работы верхнего уровня (рис. 4.9.4).

Рис. 4.9.4. Отображение стоимости в нижнем левом углу прямоугольника работы

4. Сгенерируйте отчет Activity Cost Report (рис. 4.9.5).

Activity Name ftctiuity Cost Cost CenterCost Center Cost

<^рУ.бль)(Рубль)

Сборка и тестирование 585 620,00 Компоненты579 200,80

компьютеров

Рабочая сила5 920,08

Управление500,00

Отслеживание расписания 500,00 Управление500,08

и управление сборкой и

тестированием

Сборка настольных1 700,00 Компоненты1 600,88

компьютеров

Рабочая сила100,08

Рис. 4.9.5. Отчет Activity Cost Report

Перед выполнением упражнения 10 внимательно прочитайте подразделы 1.3, 2.1 и 2.2. И. Перейдите в меню Dictionary/UDP Keywords и в диалоге UDP Keyword

List внесите ключевые слова UDP (рис. 4.10.1):

Расход ресурсов;

Документация;

Информационная система.

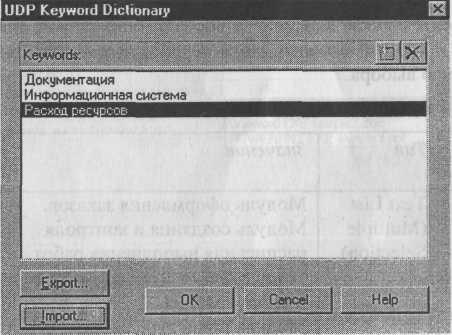

Рис. 4.10.1. Словарь ключевых слов UDP

Создайте UDP. Для этого перейдите в Dictionary/UDP и в словаре внесите имя UDP, например "Приложение".

Для UDP типа List необходимо в поле Value задать список значений. Для UDP - "Приложение". Внесите значение "Модуль оформления зака зов" (рис. 4.10.2).

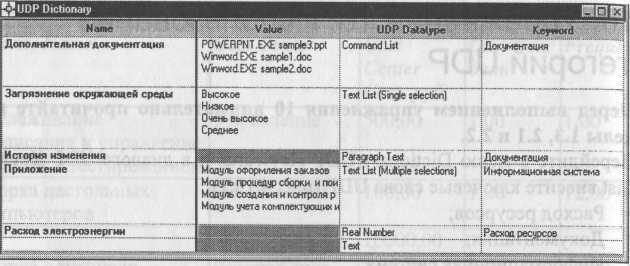

Рис. 4.10.2. Словарь UDP

Затем внесите другие значения в соответствии с табл. 4.10.1. Для подключения к UDP ключевого слова перейдите к полю Keyword и щелкните по полю выбора.

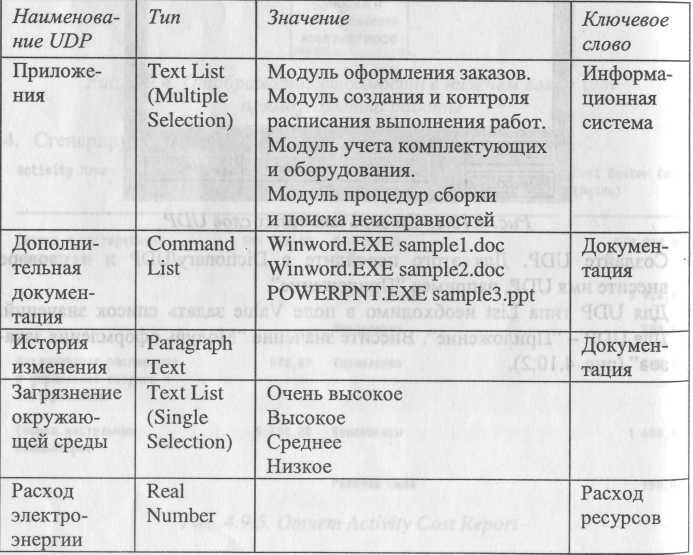

Таблица 4.10.1. Наименование и свойства UDP

Для назначения UDP работе следует щелкнуть по ней правой кнопкой мыши и выбрать в контекстном меню UDP. Появляется вкладка UDP Values диалога Activity Properties (рис. 4.10.3).

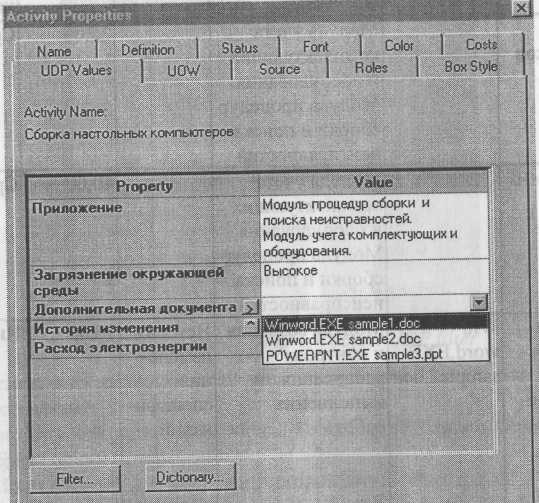

Рис. 4.10.3. Вкладка UDP Values диалога Activity Properties

Внесите значения UDP для работ (таблица 4.10.2).

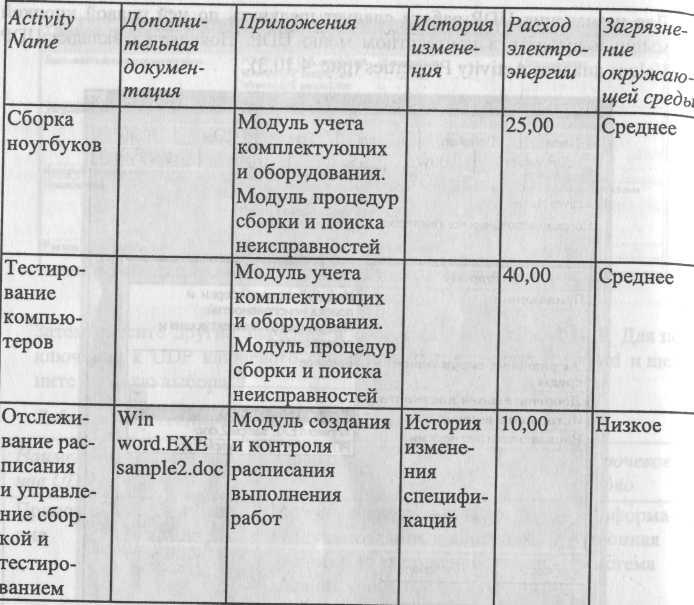

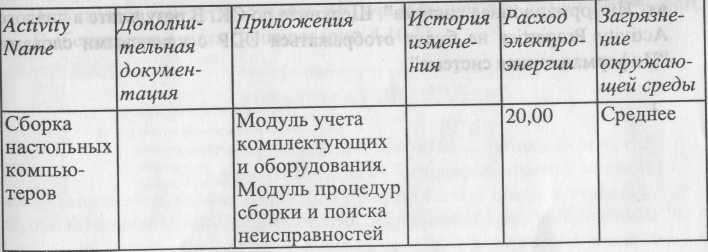

Таблица 4.10.2. Значения UDP

После внесения UDP типа Command или Command List щелчок по кнопкеприведет к запуску приложения.

В диалоге Activity Properties щелкните по кнопке Filter. В появившемся диалоге Diagram object UDP filter (рис. 4.10.4) отключите ключевые слова "Информационная система". Щелкните по ОК. В результате в диалоге Activity Properties не будут отображаться UDP с ключевыми словами "Информационная система".

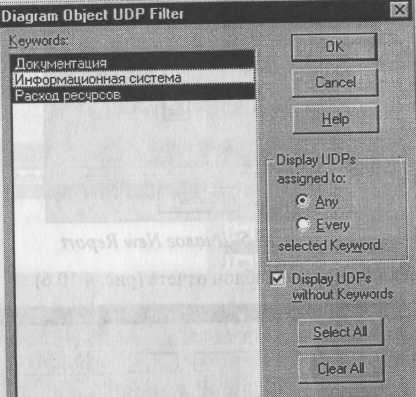

Рис. 4.10.4. Диалог Diagram object UDP filter

Отметим, что свойства UDP можно присвоить не только работам, но и стрелкам.

7.Посмотрите отчет по UDP. Меню Tools/Report/Diagram Object Report.

Выберите опции отчета:

Start from Activity: A2. Сборка и тестирование компьютеров

Number of Levels: 2

User Defined Properties: Расход электроэнергии

Report Format: RPTwin.

8.Щелкните по кнопке Report. В появившемся диалоге "Сохранение файла" щелкните по кнопке "Сохранить".

Запускается генератор отчетов RPTwin и появляется диалог New Report. Выберите тип отчета Columnar (рис. 4.10.5).

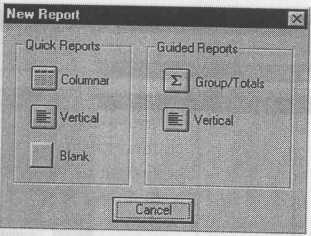

Рис. 4.10.5. Диалог New Report Автоматически создается шаблон отчета (рис. 4.10.6).

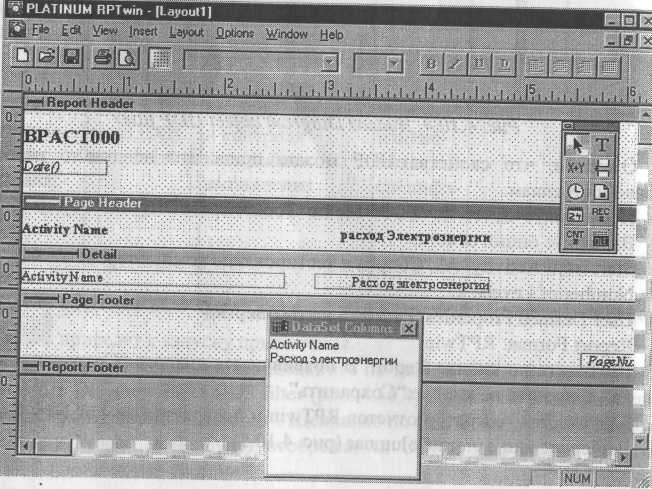

Рис. 4.10.6. Шаблон отчета в RPTwin

Нажатие на кнопку позволяет просмотреть отчет. Отразим в отчете суммарный расход электроэнергии.

9. Выберите в меню Insert/Formula Field, затем переместите маркер в секцию отчета Page Footer, затем щелкните один раз. Появляется диалог Formula Editor (рис. 4.10.7).

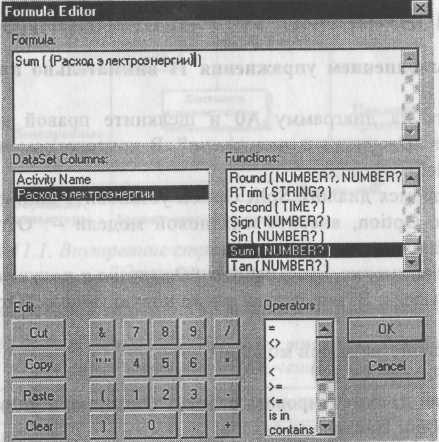

Рис. 4.10.7. Диалог Formula Editor

В поле Formula внесите текст формулы: Sum ({"Расход электроэнергии"})

Затем щелкните по ОК. Отчет показывается в окне просмотра (рис. 4.10.8). В нижней части страницы расположено суммирующее поле - результат вычисления формулы (на рис. 4.10.8 не видно).

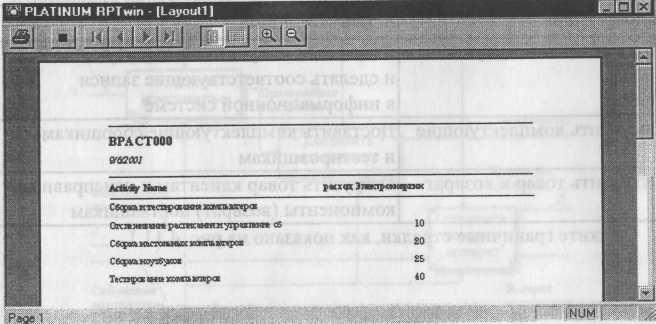

Рис. 4.10.8. Окно просмотра отчета в RPTwin

Перед выполнением упражнения 11 внимательно прочитайте подраздел 1.2.7.

1.Перейдите на диаграмму АО и щелкните правой кнопкой мыщи по работе "Отгрузка и получение". В контекстном меню выберите Split Model.

В появившемся диалоге Split Option установите опцию Enable Merge /Overwrite Option, внесите имя новой модели - "Отгрузка и получение" и щелкните по ОК.

Обратите внимание, что у работы "Отгрузка и получение" появилась стрелка вызова. BPwin создал также новую модель "Отгрузка и получение".

2.Внесите свойства новой модели:

Time Frame: AS-IS;

Purpose: Документировать работу "Отгрузка и получение";

Viewpoint: Начальник отдела;

Definition: Модель создается для иллюстрации возможностей BPwin по расщеплению и слиянию моделей

Scope: Работы по получению комплектующих и отправке готовой продукции.

3.Декомпозируйте контекстную работу на 3 работы (табл. 4.11.1).

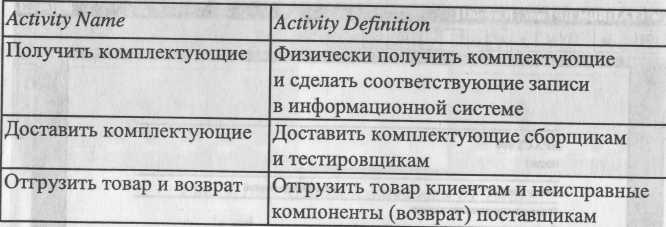

Таблица 4.11.1. Декомпозиция работы "Отгрузка и получение"

Свяжите граничные стрелки, как показано на рис. 4.11.1.

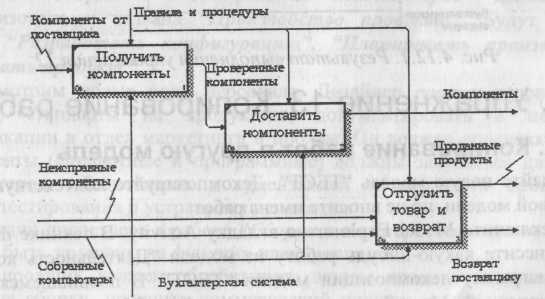

Рис. 4.11.1. Внутренние стрелки на декомпозиции работы "Отгрузка и получение"

5. Внесите следующие внутренние и граничные стрелки (табл. 4.11.2).

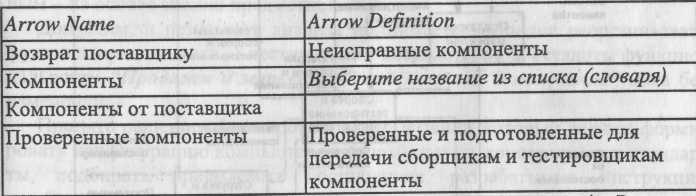

Таблица 4.11.2. Внутренние и граничные стрелки на декомпозиции работы "Отгрузка и получение"

6. Туннелируйте граничные стрелки (Resolve Border Arrow). Результат выполнения упражнения показан на рис. 4.11.2.

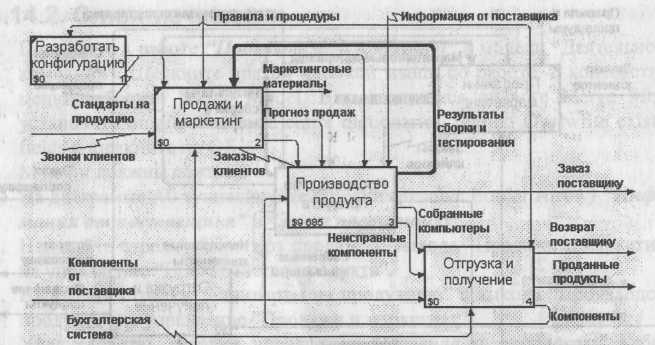

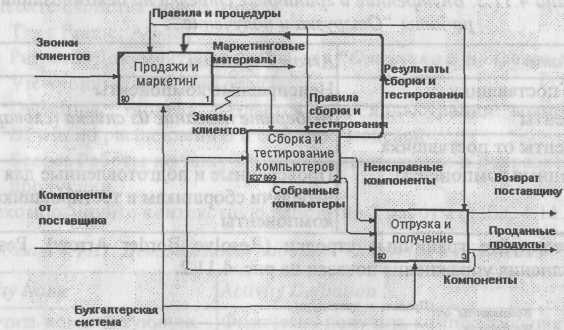

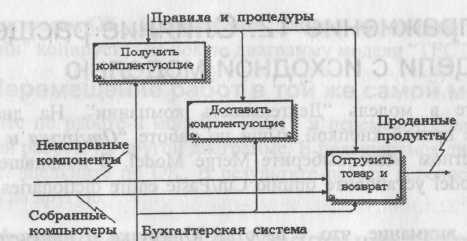

Рис. 4.11.2. Результат выполнения упражнения 11

1.Перейдите в модель "Деятельность компании". На диаграмме АО щелкните правой кнопкой мыши по работе "Отгрузка и получение".

В контекстном меню выберите Merge Model. В появившемся диалоге Merge Model установите опцию Cut/Paste entire dictionaries и щелкните по ОК.

Обратите внимание, что у работы "Отгрузка и получение" исчезла стрелка вызова и появилась новая декомпозиция.

Появились новые стрелки с квадратными скобками. Туннелируйте эти стрелки (Resolve Border Arrow).

2.На диаграмме АО туннелируйте и свяжите стрелки согласно рис. 4.12.1.

Рис. 4.12.1. Результат выполнения упражнения 12

Создайте новую модель "ТЕСТ". Декомпозируйте контекстную работу в новой модели, но не вносите имена работ.

Переключите Model Explorer во вкладку Activity. В технике drag&drop перенесите какую-нибудь работу из модели "Деятельность компании" на диаграмму декомпозиции модели "ТЕСТ". В появившемся диалоге Continue with Merge? установите опцию Paste/Merge entire dictionaries и щелкните по ОК. В результате работа из модели "Деятельность компании" копируется на новую диаграмму модели "ТЕСТ".

Щелкните по работе в модели "ТЕСТ" и переместите работу на место неназванной работы на другой диаграмме. В появившемся диалоге Continue with Merge? щелкните по ОК. В результате работа переносится из одной диаграммы на другую.

Модель ТО-ВЕ создается на основе анализа модели AS-IS. Анализ может проводиться как по формальным признакам (отсутствие выходов или управлений у работ, отсутствие обратных связей и т. д.), так и по неформальным - на основе знаний предметной области.

Допустим, в результате анализа принимается решение реорганизовать функции производства и тестирования компьютеров и оставить функциональности "Продажи и маркетинг" и "Отгрузка и получение" пока без изменений.

Принято решение сформировать отдел дизайна, который должен формировать конфигурацию компьютеров, разрабатывать корпоративные стандарты, подбирать приемлемых поставщиков, разрабатывать инструкции по сборке, процедуры тестирования и устранения неполадок для всего производственного отдела.

Работа "Сборка и тестирование компьютеров" должна быть реорганизована и названа "Производство продукта". Будут созданы работы "Разработать конфигурацию", "Планировать производство" и "Собрать продукт".

Рассмотрим новые роли персонала. Дизайнер должен разрабатывать систему, стандарты на продукцию, документировать и передавать спецификации в отдел маркетинга и продаж. Он должен определять, какие компоненты (аппаратные и программные) должны закупаться для сборки компьютеров, обеспечивать документацией и управлять процедурами сборки, тестирования и устранения неполадок.

Функции диспетчера в работе "Сборка и тестирование компьютеров" должны быть заменены на функции планировщика.

Планировщик должен обрабатывать заказы клиентов и генерировать заказы на сборку, получить коммерческий прогноз из отдела маркетинга и формировать требования на закупку компонентов и собирать информацию от поставщиков.

Диспетчер должен составлять расписание производства на основании заказов на сборку, полученных в результате работы "Планировать производство", получать копии заказов клиентов и отвечать за упаковку и комплектацию заказанных" компьютеров, передаваемых в работу "Отгрузка и получение".

1.Измените свойства модели "Деятельность компании":

Model Name: Предлагаемая модель компании;

" Time Frame: TO-BE;

Purpose: Документировать предлагаемые изменения бизнес-процессов компании.

Переименуйте работу "Сборка и тестирование компьютеров"в "Производство продукта". Расщепите эту работу в модель с тем же названием.

Модифицируйте отщепленную модель. Переместите работу "Тестирование компьютеров" с диаграммы АО "Производство продукта" на диаграмму А2.1 "Сборка настольных компьютеров".

Переименуйте работу "Сборка настольных компьютеров" на диаграмме АО в "Сборку продукта".

Удалите работу "Сборка ноутбуков".

Переименуйте стрелку "Заказы на настольные компьютеры" в "Заказы на изготовление".

Переименуйте "Отслеживание расписания и управление сборкой и тестированием" в "Планирование производства".

Создайте работу "Разработать конфигурацию".

Создайте ветвь стрелки "Персонал производственного отдела", назовите ее "Дизайнер" и направьте как механизм к работе "Разработать конфигурацию".

Создайте стрелку "Стандарты на продукцию" и направьте ее от выхода "Разработать конфигурацию" к границе диаграммы. Туннелируйте эту стрелку (Resolve Border Arrow). Создайте ветвь этой стрелки, идущую к управлению работы "Планирование производства" и назовите ее "Списком необходимых компонентов ".

Удалите стрелку "Правила сборки и тестирования". Создайте ветвь стрелки "Стандарты на продукцию", идущую к управлению работы "Сборка продукта" и назовите ее "Правилами сборки и тестирования".

Переименуйте стрелку "Диспетчер" в "Планировщика производства".

Добавьте стрелку "Прогноз продаж" как граничную управляющую к работе "Планирование производства".

Добавьте стрелку "Информация от поставщика" как граничную управляющую к работе "Планирование производства".

Добавьте стрелку "Заказ поставщику" как граничную стрелку выхода от работы "Планирование производства".

Туннелируйте эти стрелки (Resolve Border Arrow).

На диаграмме А-0 туннелируйте стрелку (Resolve Border Arrow) "Собранные компьютеры" и свяжите ее на диаграмме АО с выходом работы "Сборка продукта".

Результат выполнения первой части упражнения 14 приведен на рис. 4.14.1 и 4.14.2.

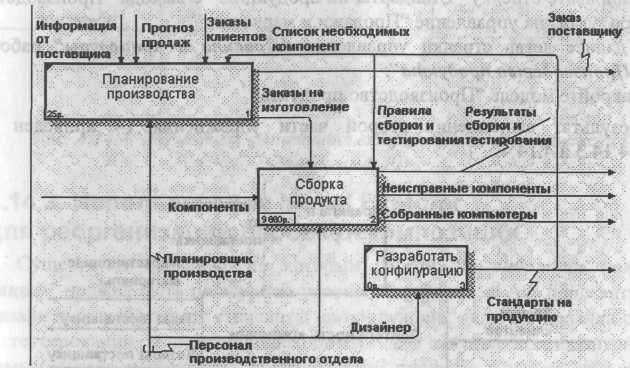

Рис. 4.14.1. Результат выполнения первой части упражнения 14 -диаграмма АО

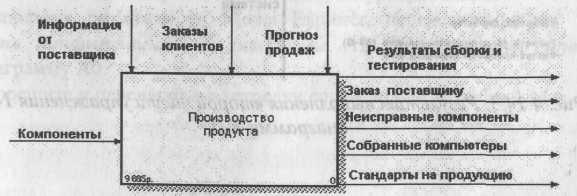

Рис. 4.14.2. Результат выполнения первой части упражнения 14 —

диаграмма А-0

1.Перейдите к работе "Производство продукта" в модели "Деятельность компании". Щелкните правой кнопкой мыши по работе. В контекстном меню выберите Merge Model. В появившемся диалоге Merge Model установите опцию Cut/Paste entire dictionaries, опцию Overwrite existing fields и щелкните по ОК.

Модели должны слиться.

На диаграмме АО туннелируйте стрелки (Resolve Border Arrow,) "Информация от поставщика" и "Заказ поставщику".

Направьте стрелку "Прогноз продаж" с выхода "Продажи и маркетинг" на управление "Производство продукта".

Направьте стрелку "Стандарты на продукцию" с выхода "Производство продукта" на управление "Продажи и маркетинг".

Удалите ветвь стрелки управления "Правила и процедуры" работы "Производство продукта".

Закройте модель "Производство продукта".

Результат выполнения второй части упражнения 14 приведен на рис. 4.14.3 и 4.14.4.

Рис. 4.14.3. Результат выполнения второй части упражнения 14-

диаграмма А-0

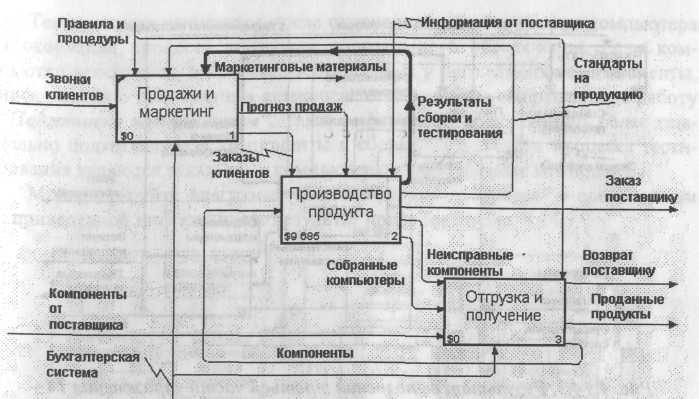

Рис. 4.14.4. Результат выполнения второй части упражнения 14-

диаграмма АО

Существуют причины, по которым работа "Разработать конфигурацию" должна быть на верхнем уровне, на диаграмме АО. Действительно, дизайнер разрабатывает стандарты на продукцию, включая правила сборки и тестирования, и список необходимых для закупки компонентов. Тем самым дизайнер управляет производством продукта в целом, кроме того, управляет работой "Продажи и маркетинг".

Было бы логично перенести эту работу на уровень выше.

Используя возможности Model Explorer, перенесите работу "Разработать конфигурацию" с диаграммы А2 "Производство продукта" на диаграмму АО.

Разрешите и перенаправьте стрелки согласно рис. 4.14.5 и 4.14.6.

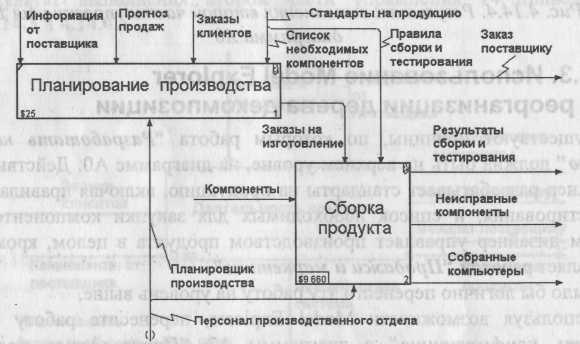

Рис. 4.14.5. Результат выполнения третьей части упражнения 14 —

диаграмма АО

Рис. 4.14.6. Результат выполнения третьей части упражнения 14 —диаграмма A3

Так же как в модели AS-IS, сборка продукта состоит из сборки компонентов и установки программного обеспечения. Однако теперь в работу "Сборка продукта" включена работа "Тестирование компьютера".

Тестирование начинается после окончания процесса сборки компьютера и окончания процесса установки программного обеспечения. Если компьютер неисправен, в процессе тестирования у него заменяют компоненты, информация о неисправных компонентах может быть направлена на работу "Подготовка компонентов". Такая информация может помочь более тщательно подготавливать компоненты к сборке. Результатом процесса тестирования являются заказанные компьютеры и неисправные компоненты.

Модифицируйте диаграмму IDEF3 "Сборка продукта" в соответствии с приведенной информацией. Результат приведен на рис. 4.14.7.

Рис. 4.14.7. Результат выполнения четвертой части упражнения 14-

диаграмма A3 2.1

4.14.5. Декомпозиция работы "Продажи и маркетинг"

Работа по продажам и маркетингу заключается в ответах на телефонные звонки клиентов, предоставлении клиентам информации о ценах, оформлении заказов, внесении заказов в информационную систему и исследовании рынка.

На основе этой информации декомпозируйте работу "Продажи и маркетинг" (IDEF0).

Создайте следующие работы:

Предоставление информации о ценах;

Оформление заказов;

Исследование рынка.

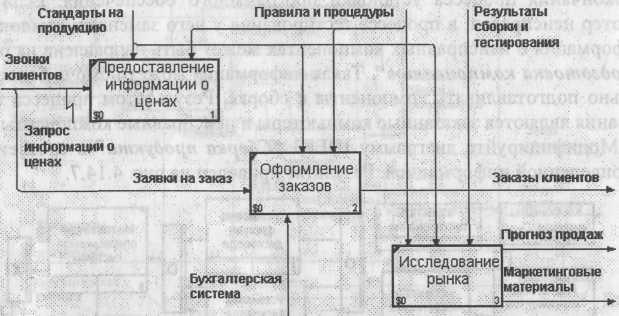

Результат декомпозиции представлен на рис. 4.14.8.

Рис. 4.14.8. Результат выполнения пятой части упражнения 14-

диаграмма А2

При оформлении заказа важно проверить, существует ли такой клиент в базе данных и, если не существует, внести его в базу данных и затем оформить заказ. Оформление заказа начинается со звонка клиента. В процессе оформления заказа база данных клиентов может просматриваться и редактироваться. Заказ должен включать как информацию о клиенте, так и информацию о заказанных продуктах. Оформление заказа подразумевает чтение и запись информации о прочих заказах.

В процессе декомпозиции согласно правилам DFD необходимо преобразовать граничные стрелки во внутренние, начинающиеся и заканчивающиеся на внешних ссылках.

Декомпозируйте работу "Оформление заказов" на диаграмме А2.

В диалоге Activity Box Count выберите количество работ 2 и нотацию DFD (рис. 4.15.1).

Рис. 4.15.1. Выбор нотации DFD в диалоге Activity Box Count

3.Щелкните по OK и внесите в новую диаграмму DFD A22 имена работ:

Проверка и внесение клиента;

Внесение заказа.

4.Используя кнопкуI на палитре инструментов, внесите хранилища

данных:

Список клиентов;

Список продуктов;

Список заказов.

Удалите граничные стрелки с диаграммы DFD A22.

Используя кнопку на палитре инструментов, внесите внешнюю ссылку:

Звонки клиентов.

Создайте внутренние ссылки согласно рис. 4.15.2. При именовании стрелок используйте словарь.

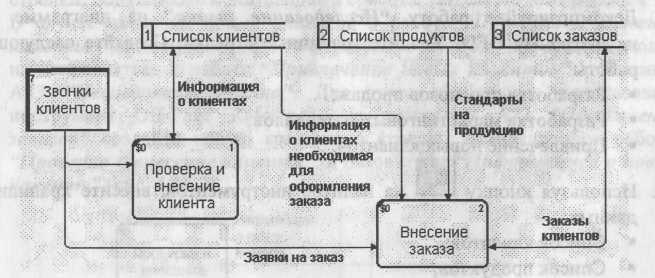

Рис. 4.15.2. Диаграмма А22

8.Обратите внимание, что стрелки "Информация о клиентах" и "Заказы клиентов" двунаправленные. Для того чтобы сделать стрелку двунаправленной, щелкните правой кнопкой по стрелке, выберите в контекстном меню пункт Style и во вкладке Style выберите опцию Bidirectional.

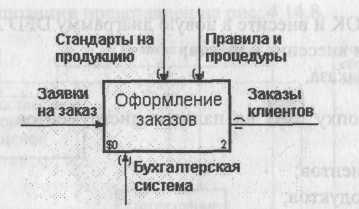

9.На родительской диаграмме А2 туннелируйте (Change to Tunnel) стрелки, подходящие и исходящие из работы "Оформление заказов" (рис. 4.15.3).

Рис. 4.15.3. Работа "Оформление заказов" на диаграмме А2

Некоторые стрелки с диаграмм IDEF0 и DFD (не только с родительских) могут показываться на диаграмме DFD. Для отображения таких стрелок используется инструмент Off-Page Reference.

1.Декомпозируйте работу "Исследование рынка" на диаграмме А2 на диаграмму DFD. Удалите граничные стрелки. Создайте следующие работы:

Разработка прогнозов продаж;

Разработка маркетинговых материалов;

Привлечение новых клиентов.

2.Используя кнопку- , на палитре инструментов, внесите хранилища данных:

Список клиентов;

Список продуктов;

Список заказов.

3.Добавьте две внешние ссылки:

Маркетинговые материалы;

Прогноз продаж.

4.Свяжите объекты диаграммы DFD стрелками, как показано на рис. 4.16.1.

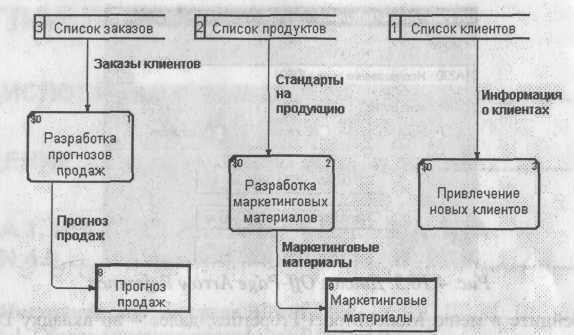

Рис. 4.16.1. Диаграмма А23

На родительской диаграмме А2 туннелируйте (Change to Tunnel) стрелки, подходящие и исходящие из работы "Исследованиерынка".

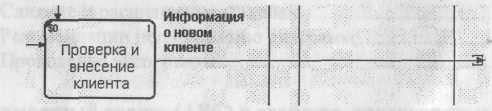

В случае внесения новых клиентов в работе "Проверка и внесение клиента" на диаграмме А22 "Оформление заказов" информация должна направляться к работе "Привлечение новых клиентов" диаграммы А23 "Исследование рынка". Для этого необходимо использовать инструмент Off-Page Reference. На диаграмме А22 "Оформление заказов" создайте новую граничную стрелку, исходящую от работы "Проверка и внесение клиента", и назовите ее "Информацией о новом клиенте" (рис. 4.16.2).

Рис. 4.16.2. Граничная стрелка "Информация о новом клиенте" на диаграмме А22

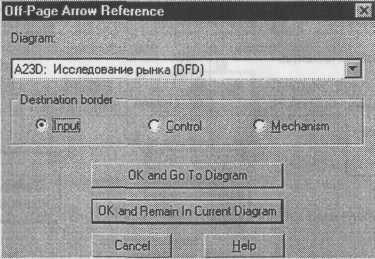

7. Правой кнопкой щелкните по наконечнику стрелки и выберите в меню Off-Page Reference. В появившемся диалоге Off-Page Arrow Reference (рис. 4.16.3) выберите в качестве диаграммы A23D "Исследованиерынка".

Рис. 4.16.3. Диалог Off-Page Arrow Reference

Перейдите в меню Model/Model Properties, далее - во вкладку Display. Установите опцию Off-Page Reference label - Node number.

Перейдите на диаграмму A23D "Исследование рынка" и направьте стрелку "Информация о новом клиенте" на вход работы "Привлечение новых клиентов". Результат представлен на рис. 4.16.4.

Рис. 4.16.4. Межстраничная ссылка на диаграмме А23
