  • Глава 10.

    Дополнительные элементы окна и инструменты


    Дополнительными элементами окон Adobe Photoshop мы будем называть символы, линии и другие объекты, отображаемые только на экране монитора, например, измерительные линейки, направляющие, сетка, контуры, границы содержимого слоя, границы выделенной области, фрагменты изображения и заметки. Вспомогательные элементы помогают работать с изображением, но не сказываются на его виде, например, при печати.

    В рамках этой главы мы также рассмотрим инструменты создания контура, фрагментов и создания заметок.


    Измерительные линейки

    Линейки предназначены для точного позиционирования изображений и их частей. Линейки появляются на экране после выбора команды View Rulers (Вид • Линейки). Они располагаются вдоль левой и верхней границ изображения.

    Для изменения начала координат необходимо потянуть мышью значок в левом верхнем углу и перетащить его в нужное место. Клавиша Shift, нажатая при перемещении, позволит привязать начало координат к отметкам линеек. Чтобы восстановить начало координат, заданное по умолчанию, дважды щелкните мышью на этом значке.

    Изменить единицы измерения линеек можно одним из следующих способов:

    • дважды щелкнув мышью на линейке;

    • с помощью контекстного меню, открывающегося при нажатии правой клавишей мыши на линейке;

    • выполнением команды меню Edit Preferences Units & Rulers (Редактирование • Настройки • Единицы измерения и линейки);

    • с помощью диалогового окна, открывающегося при выполнении команды Palette Options (Настройки панели) контекстного меню панели Info (Информация).


    Рис. 10.1. Внешний вид окна изображения с линейками


    Направляющие линии

    Направляющими называются вспомогательные линии, не выводящиеся на печать. Направляющие можно создавать, передвигать, закреплять и удалять.

    Создать направляющую можно одним из следующих способов:

    • вызвав команду меню View New Guide (Вид • Новая направляющая);

    • потянув мышью одну из линеек.

    Сделать направляющие видимыми можно с помощью команд меню View Show Guides (Вид • Показать • Направляющие) и View Extras (Вид • Дополнительные).

    Переместить направляющую, работая с любым инструментом, кроме Move (Перемещение), можно с помощью мыши при нажатой клавише Ctrl.

    ВНИМАНИЕ. При работе с инструментами Slice (Фрагмент) и Hand (Рука) переместить направляющую нельзя.

    Сделать направляющие неподвижными можно командой меню View Lock Guides (Вид • Закрепить направляющие).

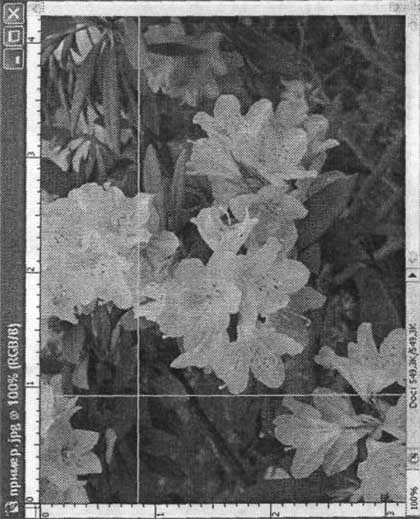

    Рис. 10.2. Внешний вид окна открытого изображения с линейками и направляющими

    Удаление направляющих можно произвести одним из двух способов:

    • захватить направляющую и переместить ее до линейки;

    • выполнить команду меню View Clear Guides (Вид • Очистить направляющие).

    Для того чтобы изображение или его части оказались привязанными к направляющим, необходимо выполнить команду меню View Snap To Guides (Вид • Привязать к • Направляющие).

    Настроить направляющие по своему усмотрению можно в диалоговом окне, открывающемся после выполнения команды меню EditPreferences Guides, Grid & Slices (Редактирование • Настройки • Направляющие, сетка и фрагменты нарезки).

    В Adobe Photoshop CS 2 появилась новая разновидность направляющих линий — интеллектуальные направляющие (Smart Guides). Они позволяют автоматически выровнять расположенные на разных слоях элементы, такие как векторные формы, выделенные области и фрагменты изображения. Сделать интеллектуальные направляющие видимыми можно с помощью команд меню ViewShow Smart Guides (Вид • Показать • Интеллектуальные направляющие) и View Extras (Вид • Дополнительные).

    Сетка

    Сетка помогает симметрично выстраивать элементы изображения и точно позиционировать их. Отобразить сетку на экране можно с помощьюкоманд меню View Show Grid (Вид • Показать • Сетка) и View Extras (Вид • Дополнительные).

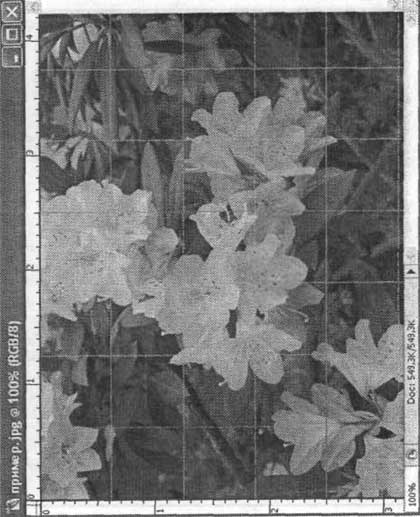

    Рис. 10.3. Внешний вид окна открытого изображения с линейками и сеткой

    Привязать изображение или его части к сетке позволяет команда меню View Snap To Grid (Вид • Привязать к • Сетка). Настроить параметры сетки можно в диалоговом окне, открывающемся после выполнения команды меню EditPreferences Guides, Grid & Slices (Редактирование • Настройки • Направляющие, сетка и фрагменты нарезки).

    Контуры

    Контур — созданная с помощью соответствующего инструмента область, содержащая отрезки прямых и кривых линий с опорными точками. Контуры помогают точно выделить нужные части изображения.

    Для создания контура могут быть использованы следующие инструменты: Реn (Перо), Freeform Pen (Свободное перо), Line (Линия), Rectangle (Прямоугольник), Rounded Rectangle (Скругленный прямоугольник), Ellipse (Эллипс), Polygon (Многоугольник) и Custom Shape (Произвольная фигура). Все эти инструменты находятся на панели Tools (Инструменты).

    Для редактирования контура предназначены инструменты Add Anchor Point (Добавить узел), Delete Anchor Point (Удалить узел)и Convert Point (Преобразовать узел). Эти инструменты также можно найти на панели Tools (Инструменты).

    Для отображения на экране контура используются команды меню View Show Target Path (Вид • Показать • Контур) и View Extras (Вид • Дополнительные).

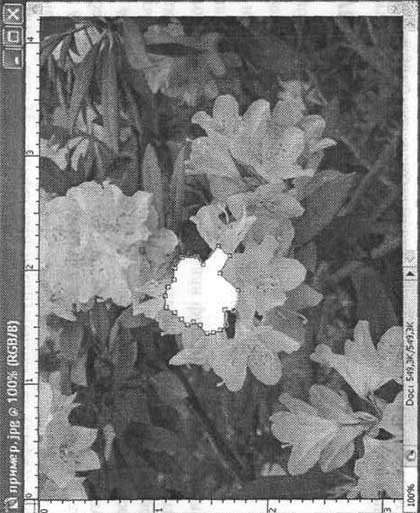

    Рис. 10.4. Внешний вид открытого изображения с линейками и контуром Инструмент Реn

    Каждый щелчок мышью при выбранном инструменте Pen (Перо) добавляет к контуру опорную точку. Двойной щелчок левой клавишей мыши закрывает контур. Панель Options (Параметры) для этого инструмента показана на рис. 10.5.

    Рис. 10.5. Внешний вид панели Options для инструмента Реn

    Слева направо располагаются следующие элементы:

    • вкладка Tool Presets (Предустановки инструмента);

    • кнопка Shape Layers (Слои для фигур) — для каждой векторной фигуры создается отдельный слой, который можно увидеть на панели Layers (Слои);

    • кнопка Paths (Контуры) — нарисованные контуры отображаются на панели Paths (Контуры);

    • кнопка Fill Pixels (Залить пикселы) — на уже имеющемся слое создается залитая выбранным цветом фигура;

    • кнопки выбора инструментов: Pen (Перо), Freeform Pen (Свободное перо), Rectangle (Прямоугольник), Rounded Rectangle (Скругленный прямоугольник), Ellipse (Эллипс), Polygon (Многоугольник), Custom Shape (Произвольная фигура);

    • меню Pen Options (Свойства пера), содержащее флажок Rubber Band (Резиновая лента), — контур, создаваемый инструментом Pen (Перо), отображается в виде непрерывной линии;

    • флажок Auto Add/Delete (Автоматическое добавление/удаление) — автоматическое добавление или удаление опорных точек при наведении указателя мыши;

    • кнопки Add to path area (Добавить к области контура), Subtract from path area (Вычесть из области контура), Intersect path areas (Пересечение областей контура), Exclude overlapping path areas (Исключить пересекающиеся области контура).

    При нажатой кнопке Shape Layers (Слои для фигур) на панели появляются следующие элементы:

    • кнопка изменениясвойств слоя;

    • выпадающее меню выбора стиля слоя;

    • поле выбора цвета заливки контура.

    Инструмент Freeform Pen

    Инструмент Freeform Pen (Свободное перо) позволяет создать контур произвольной формы, рисуя сплошную линию. Панель Options (Параметры) для этого инструмента показана на рис. 10.6.

    Рис. 10.6. Внешний вид панели Options для инструмента Freeform Pen

    Если сравнить рис. 10.5 и 10.6, можно заметить, что элементы панели Options (Параметры) инструментов Pen (Перо) и Freeform Pen (Свободное перо) практически совпадают. Рассмотрим различающиеся элементы:

    • меню Freeform Pen Options (Свойства свободного пера), содержащее:

      - поле ввода величины Curve Fit (Сглаживание кривой);

      - флажок Magnetic (Магнит);

      - поля ввода числовых значений для параметров магнитного пера, таких как ширина, контрастность границ, частота расстановки опорных точек;

      - флажок Pen Pressure (Нажим пера), учитывающий нажим пера при работе с чувствительным планшетом;

      - флажок Magnetic (Магнит).

    Инструмент Rectangle

    Инструмент Rectangle (Прямоугольник), позволяет создать контур прямоугольной формы. Панель Options (Параметры) для этого инструмента показана на рис. 10.7.

    Рис. 10.7. Внешний вид панели Options для инструмента Rectangle

    Для этого и всех последующих инструментов добавляется кнопка New Shape Layer (Новый контурный слой), которая позволяет расположить каждую вновь создаваемую фигуру на собственном слое.

    Отличающимся является меню Rectangle Options (Свойства прямоугольника), содержащее следующие элементы:

    • переключатель Unconstrained (Произвольный);

    • переключатель Square (Квадрат);

    • переключатель Fixed Size (Фиксированный размер) с полями ввода значений ширины и высоты;

    • переключатель Proportional (Пропорциональный) с полями ввода значений ширины и высоты;

    • флажок From Center (Из центра);

    • флажок Snap to Pixels (Привязать к пикселам).

    Инструмент Rounded Rectangle

    Инструмент Rounded Rectangle (Скругленный прямоугольник), позволяет создать контур в виде прямоугольника с закругленными углами. Панель Options (Параметры) для этого инструмента показана на рис. 10.8.

    Рис. 10.8. Внешний вид панели Options для инструмента Rounded Rectangle

    Новым в ней является поле ввода значения радиуса скругления Radius (Радиус).

    Инструмент Ellipse

    Инструмент Ellipse (Эллипс), позволяет создать эллиптический контур. Вид панели Options (Параметры) для этого инструмента почти совпадает с видом панели Options (Параметры) для инструмента Rectangle (Прямоугольник).

    Отличается только меню Ellipse Options (Свойства эллипса), содержащее следующие элементы:

    • переключатель Unconstrained (Произвольный);

    • переключатель Circle (Круг);

    • переключатель Fixed Size (Фиксированный размер) с полями ввода значений ширины и высоты;

    • переключатель Proportional (Пропорциональный) с полями ввода значений ширины и высоты;

    • флажок From Center (Из центра).

    Инструмент Polygon

    Инструмент Polygon (Многоугольник) позволяет создать контур в виде многоугольника. Панель Options (Параметры) для этого инструмента показана на рис. 10.9.

    Рис. 10.9. Внешний вид панели Options для инструмента Polygon

    Для этого инструмента добавляется поле ввода значения Sides (Стороны), в котором задается количество сторон многоугольника.

    Меню Polygon Options (Свойства многоугольника) содержит следующие элементы:

    • поле ввода значения величины Radius (Радиус);

    • флажок Smooth Corners (Сглаженные углы);

    • флажок Star (Звезда);

    • поле ввода значения величины Indent Sides By (Глубина лучей);

    • флажок Smooth Indents (Сгладить углы между лучами).

    Инструмент Custom Shape

    Инструмент Custom Shape (Произвольная форма) позволяет создать контур в виде произвольной фигуры. Панель Options (Параметры) для этого инструмента показана на рис. 10.10.

    Рис. 10.10. Внешний вид панели Options для инструмента Custom Shape

    Для этого инструмента добавляется раскрывающееся меню Shape (Фигура), из которого можно выбрать подходящую фигуру. Используя команды контекстного меню, появляющегося при щелчке на кнопке в правом верхнем углу, можно настроить вид отображаемых фигур, отсортировать их список, загрузить другие, создать собственный набор фигур, а также удалять и переименовывать стандартные фигуры.

    Меню Custom Shape Options (Свойства многоугольника) содержит флажок From Center (Из центра), а также следующие переключатели:

    Unconstrained (Произвольный);

    Defined Proportions (Заданные пропорции);

    Defined Size (Заданный размер);

    Fixed Size (Фиксированный размер) с полями ввода значений ширины и высоты.

    Границы слоя

    Границы содержимого слоя отображаются на экране в виде рамки (рис. 10.11).

    Для отображения на экране границ слоя используются команды меню View Show Layer Edges (Вид • Показать • Границы слоя) и View Extras (Вид • Дополнительные).

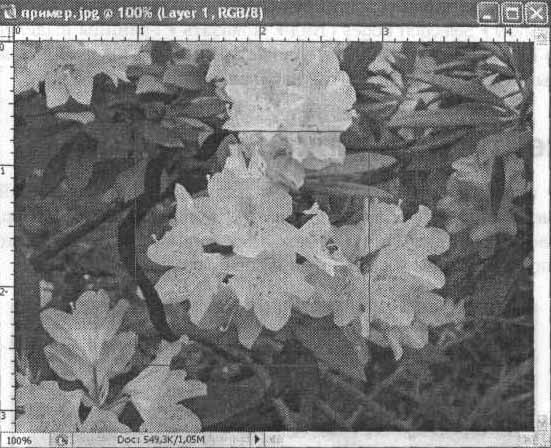

    Рис. 10.11. Внешний вид окна открытого изображения с линейками и границами слоя

    Границы выделенной области

    Границы выделенной области отображаются на экране в виде движущегося пунктира (рис. 10.12).

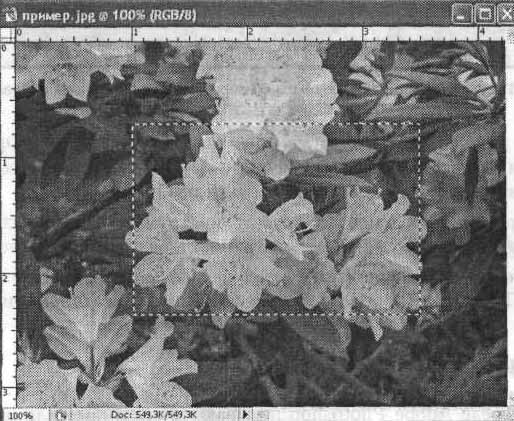

    Рис. 10.12. Внешний вид окна открытого изображения с линейками и границами выделенной области

    Для отображения на экране границ выделенной области используются команды меню View Show Selection Edges (Вид • Показать • Границы выделенной области) и View Extras (Вид • Дополнительные). В главе 13 подробно рассматриваются методы выделения фрагментов изображений.

    Фрагменты изображения

    Фрагменты изображения предназначены для отделения тех частей изображения, которые предполагается использовать в дальнейшем, например, в качестве элементов веб-страницы. Они бывают трех типов: созданные автоматически, созданные пользователем и созданные на основе слоя.

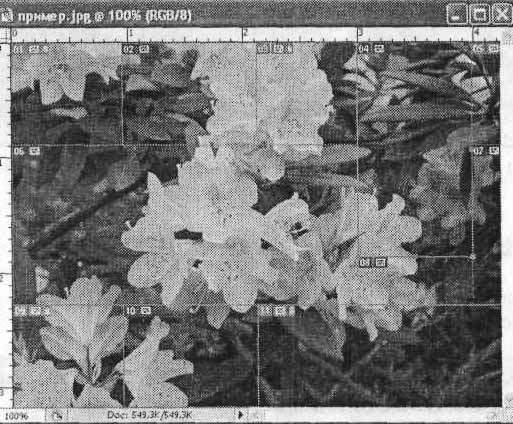

    Рис, 10.13. Внешний вид окна открытого изображения с линейками и фрагментами

    Инструмент для создания фрагментов изображения Slice (Фрагмент), располагается на панели Tools (Инструменты). Этот инструмент создает прямоугольную рамку вокруг выделяемой им части изображения.

    Для редактирования фрагментов служит инструмент Slice Select (Выделение фрагмента), который также располагается на панели Tools (Инструменты).

    Для отображения на экране фрагментов служат команды меню ViewShow Slices (Вид • Показать • Фрагменты) и View Extras (Вид • Дополнительные).

    Заметки

    Заметками в среде Adobe Photoshop называются текстовые или звуковые комментарии. Команда File Import Annotations (Файл • Импорт • Комментарии) позволяет добавить в качестве комментариев PDF- или FDF-файлы.

    Для создания текстовых заметок служит инструмент Notes (Заметки), расположенный на панели инструментов. После щелчка инструментом Notes (Заметки) в любой части изображения появляется окно ввода текста.

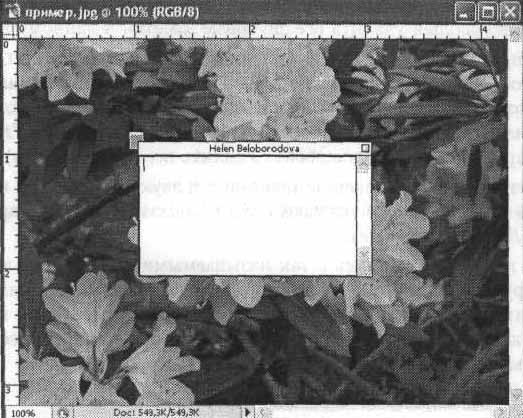

    Рис. 10.14. Внешний вид открытого изображения с окном ввода текста инструмента Notes

    На панели Options (Параметры) можно задать следующие параметры: имя автора заметки, шрифт и его размер, цвет рамки. Также на этой панели расположена кнопка Clear All (Очистить все), позволяющая удалить все текстовые заметки к данному изображению.

    При щелчке правой клавишей мыши на значке текстовой заметки открывается контекстное меню. Оно содержит следующие команды: New Note (Новая заметка), Import Annotations (Импорт комментариев), Open Note (Открыть заметку), Close Note (Закрыть заметку), Delete Note (Удалить заметку), Delete All Annotations (Удалить все комментарии).

    Для создания звуковых заметок служит инструмент Audio Annotations (Звуковые комментарии), на панели инструментов. После щелчка этим инструментом в любой части изображения появляется диалоговое окно, показанное на рис. 10.15.

    Рис. 10.15. Внешний вид диалогового окна работы с инструментом Audio Annotations

    Чтобы начать запись звукового комментария, необходимо подключить микрофон и нажать кнопку Start (Начать). Для завершения щелкните на кнопке Stop (Остановить).

    На панели Options (Параметры) можно задать следующие параметры: автора заметки и цвет рамки. Также на этой панели расположена кнопка Clear All (Очистить все), позволяющая удалить все звуковые заметки к данному изображению.

    При щелчке правой клавишей мыши на значке звуковой заметки открывается контекстное меню. Оно содержит следующие команды: New Audio Annotation (Новый звуковой комментарий), Import Annotations... (Импорт комментариев), Play (Воспроизвести), Stop (Остановить), Delete Audio Annotation (Удалить звуковой комментарий), Delete All Annotations (Удалить все комментарии).

    Для отображения на экране значков текстовых и звуковых заметок используются команды меню View Show Annotations (Вид • Показать • Комментарии) и View Extras (Вид • Дополнительные).

    В этой .главе мы познакомились с так называемыми дополнительными элементами и инструментами Adobe Photoshop. Теперь вы сможете самостоятельно создавать контуры, фрагменты нарезки и добавлять комментарии к своему изображению. Направляющие линии и сетка помогутвам точно разместить различные элементы изображения, а фрагменты — быстро сохранить изображение, разделив его на отдельные файлы.


    Глава 11.

    Слои изображения и их использование

    В этой главе мы познакомимся с одной из наиболее известных и мощных возможностей Adobe Photoshop — слоями изображения.

    По сути, слои являются независимыми изображениями, хранящимися в одном файле. Изображения, находящиеся на разных слоях, накладываются друг на друга, как будто они нарисованы на сложенных стопкой листах прозрачной пленки. Можно независимо редактировать разные слои, управлять их прозрачностью и способом (режимом) наложения друг на друга, изменяя вид всего изображения в целом.

    Рис. 11.1. Изображения, находящиеся на разных слоях, можно перемещать по холсту документа

    На рис. 11.1 приведен пример изображения, содержащего два слоя. Можно изменять изображения, находящиеся на слоях, например переместить слои друг относительно друга или границ документа.

    Инструменты редактирования изображений, фильтры и команды, за редкими исключениями, также воздействуют на слои по отдельности. Это позволяет применять к различным фрагментам изображения разные инструменты и команды, не боясь повредить другой фрагмент. Также можно создавать резервные копии изображения или его фрагментов прямо в файле.

    Доступ к слоям изображения

    Доступ к слоям изображения вы можете получить при помощи панели Layers (Слои), показанной на рис. 11.2. На этой панели можно выбрать слой для редактирования, объединять слои в наборы, менять порядок их расположения, создавать новые слои или удалять ненужные.

    На рис. 11.2 показан пример изображения, содержащего два слоя, и панель Layers (Слои) во время работы с данным документом.

    Рис. 11.2. Панель Layers (справа) и документ (слева), состояние которого панель отображает в данный момент

    В данном случае на панели Layers (Слои) видны слои двух типов — фоновый слой (Background) и обычный слой изображения (Layer 1). Типы слоев рассматриваются ниже. На фоновом слое находится фотография (фрагмент здания дворца в Петергофе), а на слое 1 (Layer 1) — белая рамка (см. рис. 11.2).

    Можно редактировать текущий слой, выбранный на панели Layers (Слои). Выбрать слой можно, щелкнув на соответствующем пункте списка слоев. При этом пункт, соответствующий этому слою, будет выделен цветом.

    Типы слоев изображения

    Существует несколько типов слоев — фоновые слои, слои изображения, слои векторных форм, корректирующие слои. Здесь мы рассмотрим слои изображения, фоновые и корректирующие слои.

    Фоновый слой (Background) находится в документе в момент его создания, а также если вы открываете документ, не содержащий слоев (например, файл, формат которого не поддерживает сохранение слоев). Фоновый слой является обычным слоем изображения с одним исключением — он не может содержать прозрачных областей, а находящееся на нем изображение можно переместить только после выделения его фрагмента. При перемещении фрагмента или удалении фонового слоя освободившееся пространство заполняется цветом заднего плана.

    По умолчанию фоновый слой называется Background (Фон), рядом с его именем отображается символ блокировки, показывающий, что текущий слой не может изменить свою прозрачность, а находящее на нем изображение нельзя перемещать по холсту.

    ПРИМЕЧАНИЕ. При создании нового документа можно указать в качестве цвета фона значение Transparent (Прозрачный). При этом по умолчанию будет создан не фоновый спой, а обычный слой изображения.

    Обычный слой изображения может содержать прозрачные области. Для каждого пиксела можно задать 256 градаций прозрачности. Кроме того, вы можете изменять прозрачность слоя в целом и режим наложения слоя на слои, лежащие под ним. Таким образом, слои могут накладываться друг на друга, а прозрачность изображения позволяет в удобном порядке совмещать находящиеся на них фрагменты изображения.

    Корректирующие слои представляют собой отдельный тип слоев — они являются своеобразными светофильтрами, сквозь которые вы будете наблюдать слои, расположенные ниже. Изображение, находящееся на корректирующемслое (в оттенках серого), не видно само по себе, но позволяет задать степень влияния слоя на те или иные области холста. Черный цвет соответствует отсутствию эффекта в данной точке, белый — полному воздействию на изображение.

    Кроме того, существуют слои, содержащие векторные объекты, и текстовые слои. Векторные слои содержат фигуры, очень похожие на объекты, с которыми вы можете работать в векторных редакторах. Текстовые слои содержат текст, который вы можете редактировать примерно так же, как в обычном текстовом редакторе. Все это позволяет гораздо более гибко работать с объектами, входящими в изображение. С возможностями работы с векторной графикой и текстом мы познакомимся в других главах этой книги.

    Создание, перемещение и удаление слоев

    Существует несколько способов создать новый слой. Фоновый слой создается в изображении в момент создания нового документа. Нельзя сделать слой фоновым, но даже его отсутствие не скажется на процессе редактирования.

    Для создания нового слоя изображения используйте команду Layer New Layer (Слой • Новый • Слой) или команду New Layer (Новый слой) из менюпанели Layers (Слои). Также можно использовать комбинацию клавиш Ctrl+Shift+N или кнопку, расположенную в нижней части панели Layers (Слои).

    ПРИМЕЧАНИЕ. Меню панели вызывается кнопкой со стрелкой, расположенной в верхнем правом углу па-

    нели).

    При вызове любой из этих команд на экран выводится окно создания нового слоя, показанное на рис. 11.3.

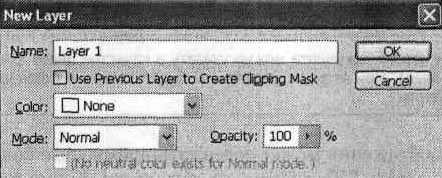

    Рис. 11.3. Окно создания нового слоя

    В большинстве случаев для создания нового слоя достаточно просто щелкнуть на кнопке ОК. При необходимости можно задать следующие параметры слоя:

    Name (Имя) —имя слоя, которое будет отображаться на панели Layers (Слои); по умолчанию слои получают имена вида Layer N (N —  порядковый номер слоя по порядку создания);

    Use Previous Layer to Create Clipping Mask (Использовать предыдущий слой для создании обтравочной маски) — установите этот флажок, если вам необходимо, чтобы находящееся на новом слое изображение накладывалось только на слой, лежащий под ним;

    Color (Цвет) — можно выбрать цвет, которым данный слой будет выделяться на панели Layers (Слои), на цвет изображения этот параметр не влияет;

    Mode (Режим) —определяет режим наложения текущего слоя на слои, расположенные под ним; режимы наложения в большинстве случаев аналогичны рассмотренным в главе 8;

    Opacity (Непрозрачность) — определяет непрозрачность (или прозрачность, кто как привык) слоя, задаваемую при его создании; позже можно легко изменить этот параметр.

    Для некоторых режимов наложения в нижней части окна создания нового слоя доступен флажок, установив который, можно указать залить слой после создания цветом, нейтральным для данного режима. Под нейтральным цветом в данном случае понимается цвет, не влияющий на изображение при наложении в выбранном режиме. Эта возможность важна при использовании некоторых фильтров, применить которые к пустому слою нельзя.

    Еще один способ создать новый слой — вставить с документ фрагмент изображения из буфера обмена. При этом новый слой создается автоматически, и на него помещается новый фрагмент.

    Созданный слой помещается на панель Layers (Слои). После этого можно изменить порядок следования слоев. Для этого перетащите слой на нужную позицию в списке при помощи мыши. Этот процесс показан на рис. 11.4.

    Рис. 11.4. Изменить порядок следования слоев можно, переместив слой при помощи мыши

    Таким способом можно изменить только порядок следования слоев изображения, но не расположение изображения на них. Для выделения и перемещения фрагментов изображения используйте инструменты работы с изображением.

    ПРИМЕЧАНИЕ. Изменить порядок расположения слоев можно, используя команды меню Layer Arrange (Слой • Порядок). Предварительно следует выделить на панели Layers (Слои) тот слой, положение которого вы хотите изменить.

    Возможно, вам потребуется удалить слой изображения. Для этого выделите нужный слой и перетащите его на кнопку с изображением мусорной корзины, расположенную в нижней части панели Layers (Слои). Этот процесс показан на рис. 11.5.


    Рис. 11.5. Для удаления слоя воспользуйтесь кнопкой Delete Layer на панели Layers

    Можно просто щелкнуть на этой кнопке. При этом на экран будет выведен запрос на удаление текущего слоя. Щелкните на кнопке Yes (Да) для удаления слоя, выделенного в данный момент.

    Если вы хотите снять с фонового слоя присущие ему ограничения, воспользуйтесь командой Layer New Layer From Background (Слой • Создать • Слой из фона). При этом на экран будет выведено окно создания нового слоя. После подтверждения создания слоя фоновый слой будет преобразован в обычный слой изображения.

    ВНИМАНИЕ. Изображения, содержащие слои, нельзя сохранить во многих форматах (например, BMP или JPEG). Adobe Photoshop может сохранять изображения в этих форматах только после объединения слоев (данная операция может выполняться автоматически при сохранении изображения как копии текущего документа).

    Для объединения слоев используйте следующие команды:

    Layer Merge Down (Слой • Объединить нижележащие) или комбинация клавиш Ctrl+E — позволяет объединить текущий слой со слоем, расположенным под ним. При выделении слоя, связанного с другими, эта команда меняется на команду Merge Linked (Объединить связанные), позволяющую объединить набор связанных слоев;

    Layer Merge Visible (Слой • Объединитьвидимые) или комбинация клавиш Ctrl+Shift+E — позволяет объединить все слои, видимые в данный момент;

    Layer Flatten Image (Слой • Выполнить сведение) — объединяет слои изображения в один фоновый слой. Если часть слоев в данный момент невидима, на экране появится запрос о подтверждении на удаления невидимых слоев.

    СОВЕТ. Вы можете использовать аналоги указанных выше команд, находящиеся в меню панели Layers (Слои).

    Параметры слоев и их использование

    В этом разделе рассмотрим параметры слоев, которые можно использовать при обработке изображений.

    Основным параметром слоя (за исключением фонового) является его прозрачность. Прозрачность слоев была введена в ранних версиях Adobe Photoshop.

    Она задается параметром Opacity (Непрозрачность). Данный параметр позволяет управлять прозрачностью находящегося на слое изображения. На рис. 11.6 показаны три окна документа, для одного из слоев установлены различные значения прозрачности.


    Рис. 11.6. Вид документа при различных значениях прозрачности одного из слоев, для изображения значение параметра Opacity: слева — 10 %, в центре — 50 %, справа —100 %

    В Adobe Photoshop версии CS был введен дополнительный параметр — Fill (Заливка). Он определяет прозрачность внутренних областей слоя, но не затрагивает, например, контуры, созданные при помощи слоевых эффектов. Слоевые эффекты рассматриваются несколько позже.

    Значение прозрачности для слоя позволяет контролировать прозрачность изображения, находящегося на слое, в целом. Полупрозрачные пикселы образуются также при использовании рисующих инструментов с кистями, имеющими размытую форму, или при установленной пониженной плотности штриха.

    Если изображение не содержит фонового слоя или же он отключен (сделан невидимым), вы увидите прозрачные области в виде шахматной доски (рис. 11.7). Такой рисунок облегчает визуальное различение областей изображения и прозрачного холста.

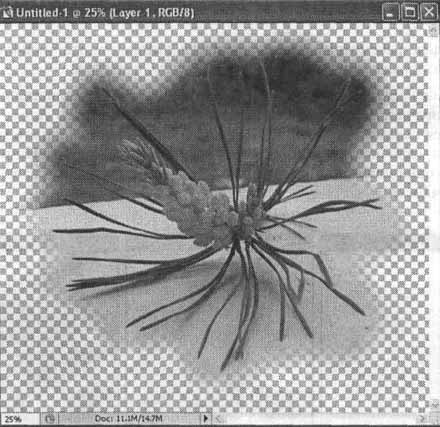

    Обратите внимание — часть изображения является полупрозрачной — шахматная доска на таких участках видна частично, как будто она подложена под полупрозрачную пленку.

    ПРИМЕЧАНИЕ. Если под слоем, содержащим прозрачные области,находится другой видимый слой, вместо шахматной доски вы увидите изображение, находящиеся на этом слое.

    Изменить прозрачность слоя или прозрачность его внутренних областей можно при помощи соответствующих полей ввода, pacпoложенных на панели Layers (Слои) (см. рис. 11.2). При щелчке на стрелке, расположенной рядом с полем ввода, на экране появится ползунок, с помощью которого можно изменить значение параметра.

    Еще один удобный способ изменения значения параметра Opacity (Непрозрачность) — применение клавиатуры. При работе с инструментами выделения фрагментов изображения нажатие клавиш 1, 2,..., 9, 0 позволяет задать значения параметра, равные 10, 20, ..., 90 и 100 %. Нажав быстро две клавиши подряд, вы можете ввести двузначное значение параметра, например 55 %.

    СОВЕТ. Аналогичным методом задается плотность штриха кисти при работе с рисующими инструментами.

    Рядом с полем Opacity (Непрозрачность) находится раскрывающийся список Mode  (Режим), с помощью которого можно изменить режим наложения слоя на слои, расположенные под ним.

    Кроме прозрачности вы можете изменять видимость слоя и связывать его с другими слоями. Выполнить эти операции можно при помощи панели Layers (Слои).

    На рис. 11.8 показан вид панели Layers (Слои) для изображения, содержащего один слоя изображения и фоновый слой.


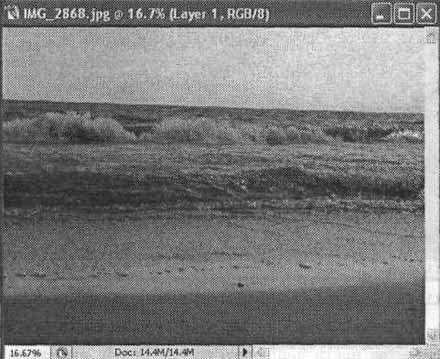

    Рис. 11.8. Вид панели Layers для изображения, содержащего фон и один слой

    Символ слоя, находящийся на панели, содержит следующие элементы:

    Символ видимости слоя — щелкнув на нем мышью, можно отключить отображение слоя на экране и его воздействие на другие слои изображения; для включения слоя, щелкните на месте, на котором находился символ видимости (при отключении слоя символ видимости также убирается с панели).

    Отметка редактирования слоя — слой, с которым вы работаете в данный момент, выделяется на панели Layers (Слои) цветом, так же как выделяется выбранный пункт меню или списка.

    Символ маски слоя — если слой имеет маску, рядом с уменьшенным изображением находящегося на слое изображения будет отображаться уменьшенная копия маски. Щелкая по этим изображениям, вы можете переключаться между редактированием самого слоя или присвоенной ему маски.

    ПРИМЕЧАНИЕ.

    Маска слоя позволяет скрыть некоторые части изображения, находящегося на слое, не удаляя их. Маска может редактироваться как обычное изображения в режиме Grayscale (Оттенки серого). Маски слоя полезны при создании сложных коллажей или специальных эффектов, но используются в довольно сложных проектах, поэтому здесь мы их рассматривать не будем. Вы можете прочесть о них в одном из подробных руководств по использованию Adobe Photoshop CS 2.

    Символ связи с другими слоями — указывает на то, что данный слой связан с другими слоями; если один из связанных слоев выделен как текущий (выбран для редактирования), для связанных с ним слоев будут отображены эти символы. Можно включить связь, выделив несколько слоев на панели Layers (Слои) и вызвав команду Link Layers (Связать слои) из меню панели. Еще более простой способ включения и отключения связи между слоями — специальная кнопка, находящаяся в нижней части панели Layers (Слои).

    ПРИМЕЧАНИЕ. Связанные слои в некоторых случаях обрабатываются одновременно. Например, находящиеся на них изображения синхронно перемещаются при применении инструмента Move (Переместить). К связанным слоям применимы команды меню Layer Align Linked (Слой • Выровнять связанные слои) и Layer Distribute Linked (Слой • Распределить связанные слои), позволяющие выравнивать находящиеся на слоях фрагменты изображения или равномерно распределять их вдоль заданного направления. Кроме того, команда Layer Merge Linked (Слой • Объединить связанные слои) позволяет объединить все слои, связанные с текущим слоем, в один.

    В Adobe Photoshop CS 2 можно выделить несколько пунктов панели Layers (Слои). Для этого щелкайте на них, удерживая нажатой клавишу Ctrl. Также можно щелкнуть на первом пункте, который вы собираетесь выделить, после чего нажать клавишу Shift и щелкнуть на последнем из следующих друг за другом слоев, которые вы собираетесь добавить к выделенной группе.

    Для выделенного набора слоев можно включить связь между слоями (см. выше). Кроме того, можно синхронно перемещать изображения, находящиеся на связанных слоях, так, как если бы связь была включена, но при этом слои останутся связанными до момента снятия выделения с пунктов панели Layers (Слои).

    На панели также находится несколько кнопок блокировки, которые позволяют блокировать параметры и режимы редактирования слоя. Кнопки (слева направо) позволяют заблокировать прозрачность слоя, использование рисующих инструментов, перемещение изображения по слою или все параметры одновремен. При включении одного или нескольких режимов блокировки напротив названия слоя выводится символ блокировки.

    Блокировка изображения позволяет избежать случайногоизменения изображения. Например, можно установить блокировку прозрачности и использовать рисующие инструменты (допустим, Brush (Кисть)), не боясь изменить форму фрагмента изображения, находящегося на слое.

    СОВЕТ. Получить доступ к параметрам слоя, скажем, к его названию, можно при помощи команды Layer Properties... (Параметры слоя...) из контекстного меню слоя на панели Layers (Слои) или из меню самой панели.

    Использование эффектов слоя

    Слоевые эффекты позволяют быстро применять к слоям (кроме фона) различные визуальные эффекты и преобразования. Можно легко заставить изображение отбросить тень или добавить к нему каемку. Дополнительным преимуществом слоевых эффектов перед дополнительными модулями и фильтрами, выполняющими аналогичные функции, является полная обратимость применения эффектов — они не изменяют само изображение, находящееся на слое.

    Здесь мы рассмотрим эффекты слоев на примере наиболее известного и широко применяемого эффекта — Drop Shadow (Тень). Заодно мы поближе познакомимся с возможностями, которые предоставляет использование слоев изображения.

    Выполним довольно простую операцию — снабдим фотографию (волны, омывающие песчаный пляж) рамкой, отбрасывающей тень. Исходная фотография показана на рис. 11.9.

    Для начала создадим в изображении новый слой, на рис 11.10 показана панель Layers (Слои) в этом случае.

    Рис. 11.10. Панель Layers при подготовке к выполнению задания

    Затем воспользуйтесь инструментом Marquee (Вьщеление) и выделите прямоугольную область, которая потом будет открытым внутренним пространством рамки.

    Используйте команду Select Inverse (Выделение • Инвертировать), для того чтобы поменять ролями выделенную и невыделенную части изображения, — выделенной окажется площадь будущей рамки. Вид окна документа в этот момент показан на рис. 11.11.

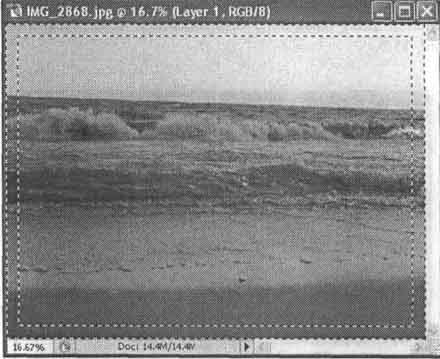

    Рис. 11.11. Выделена область нового, пока еще пустого слоя — будущая рамка

    Установите в качестве цвета переднего плана белый, выберите инструмент Fill (Заливка). Убедитесь в том, что параметр Opacity (Непрозрачность) для инструмента установлен на 100 %. Щелкните левой клавишей мыши внутри выделенной области, и она будет залита белым цветом. Нажмите комбинацию клавиш Ctrl+D или вызовите команду Select Deselect (Выделить • Снять выделение), для того чтобы снять ненужную больше границу выделенной области. Почти законченная рамка показана на рис. 11.12.

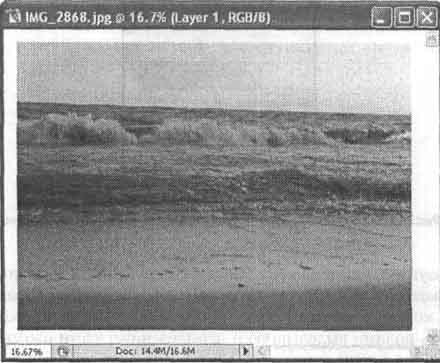

    Рис. 11.12. Почти готовая рамка


    СОВЕТ. Некоторые фотографии смотрятся намного лучше, если их поместить в однотонную рамку. Вы можете самостоятельно впечатывать такие рамки в фотографии до отправки файлов в фотолабораторию. В большинстве случаев подойдет белый, серый (различной яркости) или черный цвет, однако ничто не мешает вам выбрать другой цвет, руководствуясь собственным вкусом.

    ПРИМЕЧАНИЕ.

    Выделенная область ограничивает область применения инструмента, команды или фильтра. Вместо инструмента Fill (Заливка) вы можете использовать практически любые средства Adobe Photoshop и их комбинации. Это позволит создавать необычные, нестандартные рамки и другие элементы оформления ваших работ.

    Теперь применим к рамке эффект тени. Для этого выделите слой с рамкой, если вы выбирали другие слои после выполнения предыдущих действий. Для получения доступа к слоевым эффектам можно использовать команду Blending Options (Параметры наложения) из контекстного меню пункта, соответствующего слою на панели Layers (Слои). Мы используем команду Drop Shadow (Тень) из меню, выводимого при щелчке на специальной кнопке, расположенной в нижней части панели Layers (Слои) (рис. 11.13).


    Рис. 11.13. Меню доступа к слоевым эффектам

    При вызове команды Drop Shadow (Тень) на экране появится окно, показанное на рис. 11.14. В его левой части расположены флажки, позволяющие включать и выключать отображение различных слоевых эффектов. При щелчке на названии флажка в правой части окна отображается набор элементов, связанных с этим эффектом.

    Задайте параметры эффекта, при установленном флажке Preview (Просмотр) вы сможете наблюдать будущий эффект прямо в окне изображения.

    Теперь измените направление, в котором отбрасывается тень. Для этого при помощи мыши поверните указатель Angle (Угол) или введите значение в расположенном рядом поле ввода.

    ПРИМЕЧАНИЕ. Правильнее будет сказать, что задается направление, из которого исходит свет. При установленном флажке Use Global Angle (Использовать общий угол) изменение значения угла сказывается на всех эффектах, примененных к текущему слою. Снимите этот флажок, если такое влияние нежелательно.


    Рис. 11.14. Окно управления слоевыми эффектами, в данном случае —  эффектом Drop Shadow

    Для эффекта задайте Drop Shadow (Тень) следующие параметры:

    Distance (Дистанция) — удаление тени от объекта;

    Spread (Распределение) — задает степень заполненности тени цветом; чем больше этот параметр, тем более четкая тень получится;

    Size (Размер) —определяет размер тени; в сочетании с параметром Spread (Распределение) он позволяет задать, насколько темной будет тень и насколько размытыми будут ее границы.

    Кроме того, при помощи образца цвета, расположенного в верхней части окна, и параметра Opacity (Непрозрачность) можно задать цвет и прозрачность тени.

    ПРИМЕЧАНИЕ. Окно настройки параметров наложения слоя на слои, расположенные под ним (именно оно показано на рис. 11.14), можно вызвать при помощи команды Blending Options... (Параметры наложения...) из меню панели Layers (Слои) или из меню, показанного на рис. 11.13. Щелкая мышью на пунктах списка, расположенного в левой части окна, вы сможете получить доступ к другим эффектам и параметрам наложения слоя.

    Внешний вид эффекта при одних и тех же значениях параметров зависит от размеров и разрешения изображения, поэтому в каждом конкретном случае вам стоит подобрать наиболее подходящие значения. Для применения эффекта щелкните на кнопке ОК.

    Примененные к слою эффекты отображаются на панели Layers (Слои). Символ эффекта говорит о том, что какой-либо из слоевых эффектов включен.

    Небольшая стрелка, расположенная рядом с этим символом, позволяет развернуть или свернуть список задействованных эффектов (рис. 11.15).

    Рис. 11.15.  Примененные к слою изображения эффекты отображаются на панели Layers

    Символы видимости, расположенные рядом с пунктами списка эффектов, позволяют выключить и снова включить отображение отдельного эффекта или всех эффектов, примененных к данному слою.

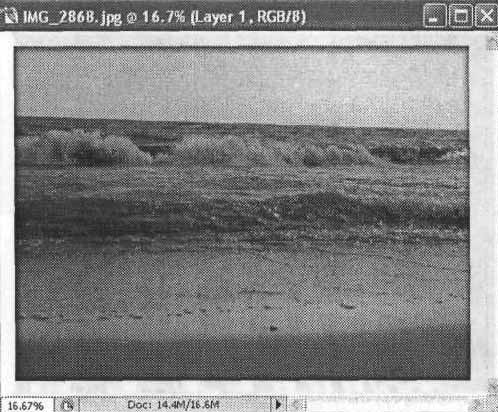

    Рис. 11.16. Конечный вид изображения с рамкой

    ПРИМЕЧАНИЕ. Так как эффекты не изменяют изображения, находящиеся на слоях, вы можете сколько угодно раз включать или отключать использование любой комбинации слоевых эффектов и настраивать их параметры, добиваясь наилучшего результата.

    На рис. 11.16 показан конечный вид изображения после применения эффекта.

    Внедряемые объекты

    Как мы уже говорили в главе, посвященной работе с файлами, Adobe Photoshop CS 2 предоставляет в ваше распоряжение новый тип слоев — внедряемые объекты, с помощью которых вы можете поместить в файл изображения фрагменты, хранящиеся в других документах.

    С помощью команды File Place... (Файл • Поместить...) вы можете внедрить в документ растровое или векторное изображение из другого файла. Файл исходного изображения останется неизменным.

    После вызова команды File Place... (Файл • Поместить...) изображение из указанного вами файла будет помещено в окно документа, с которым вы работаете  данный момент. Вы сможете изменить размер, угол наклона и, в некоторой степени, геометрию объекта. Действуйте при этом так же, как при трансформировании границ выделенной области (см. главу 13). Этот процесс проиллюстрирован на рис. 11.17.

    Рис. 11.17. Размещая внедряемый объект в документе, можно изменить его геометрические размеры и угол наклона

    На панели Layers (Слои) внедряемые объекты отображаются особыми значками с изображением дискеты (рис. 11.18).

    Рис. 11.18. На панели Layers внедряемые объекты обозначаются специальными значками

    Команда Rasterize Layer (Растрировать слой) из контекстного меню объекта на панели Layers (Слои) позволяет преобразовать внедренный объект в обычный слой изображения Photoshop. Таким образом, можно поместить изображения, в том числе и векторные, в документ, придать им необходимые размеры, расположить в нужной части изображения и преобразовать в обычные растровые слои. После этого продолжайте работу с ними точно так же, как с остальными слоями изображения.

    ПРИМЕЧАНИЕ. Команда Edit Contents (Редактировать содержание) из контекстного меню значка внедренного объекта на панели Layers (Слои) позволит вам открыть исходный файл объекта для редактирования. После сохранения этого файла изменения станут видны в документах, использующих этот файл в качестве внедренного объекта.

    Итак, в этом разделе мы познакомились с некоторыми возможностями, которые предоставляет использование слоев, мы узнали, как можно создать новый слой, настроить и изменить его параметры. Также мы рассмотрели на простом, но полезном на практике примере возможности применения эффектов слоев.


    Глава 12.

    Работа с цветом в Adobe Photoshop CS 2


    Пришло время уделить внимание одному из наиболее важных моментов в изучении Adobe Photoshop CS 2 — работе с цветом. Под работой с цветом можно понимать выбор нужного для конкретной задачи цветового режима, модели отображения и задания цветов, использование средств выбора цвета. Об этом мы и поговорим в этой главе.

    Изменение цвета с целью придания изображению требуемого вида называется цветокоррекцией. В последующих главах вы узнаете, как, используя информацию о цвете, предоставляемую Adobe Photoshop CS 2, изменять по собственному желанию или корректировать оттенки всего изображения или отдельных его участков. Например, методы цветокоррекции позволяют устранять портящие фотографии красные глаза.


    Цветовая модель RGB

    Рассмотрим основные модели представления (или описания) цвета. Компьютер, обрабатывая изображение, должен оперировать с описывающими его последовательностями чисел. Данная последовательность, как правило, задает положение точки изображения (пиксела) в области изображения, а сами числа — присвоенный этой точке цвет. В старых компьютерных системах число цветов ограничивалось двумя (например, черный и белый), четырьмя, шестнадцатью, а в первых продвинутых видеоадаптерах VGA —256. При таком разнообразии для выбора цвета было достаточно указать его номер в записанной в памяти видеокарты палитре. О задании для каждого пиксела уникального (заданного исключительно для этой точки экрана) цвета не могло идти и речи.

    ПРИМЕЧАНИЕ. Возможность изменения цветов, записанных в палитре, существовала в некоторых режимах работы видеоадаптера, но так как палитра описывала оттенки для всего изображения, а не для конкретного пиксела, изменение оттенка немедленно сказывалось на всех пикселах изображения, имеющих такой же номер цвета.

    По мере развития систем вывода изображений росло и число отображаемых оттенков. Задавать их просто номером стало неудобно, поэтому разработчики аппаратуры и программного обеспечения перешли к другой системе. Для каждого пиксела стали записывать его собственный код цвета, не связанный с цветом остальных пикселов. Для точного задания цвета изначально применяли три основных компонента, используемых для воспроизведения оттенков на экране монитора или обычного телевизора,— красный (Red), зеленый (Green) и синий (Blue).

    Так появилась система описания цветов, чаще называемая по первым буквам английских названий основных цветов — RGB. Эти цвета так и называют — основные цвета модели, или просто основные цвета. С этим термином, правда, применительно к традиционным краскам, знакомо большинство читателей.

    Такая система, или, как ее чаще называют, модель описаний цветов, наиболее точно подходит к принципам вывода изображения на экран монитора — три числа задают яркость свечения зерен красного, зеленого и синего люминофора в заданной точке экрана. Поэтому данная модель получила наиболее широкое распространение в области компьютерной графики, ориентированной на просмотр изображений на экране монитора. Светочувствительные матрицы цифровых фотокамер также воспринимают изображение, разделяя его на три компонента — красный, зеленый и синий каналы. Поэтому там также применяется модель представления цвета RGB.

    ПРИМЕЧАНИЕ. Некоторые модели цифровых камер регистрируют (воспринимают) изображение не в основных цветах модели, а в дополнительных к ним цветах. Возможно использование дополнительных цветовых каналов—производители стремится достичь наилучшего качества цветопередачи. Но конечный результат все равно записывается в виде последовательности чисел, задающих яркость для красного, зеленого и синего каналов в заданной точке изображения.

    Итак, как мы видим, цветовая модель RGB хорошо подходит для описания изображений, формируемых источниками света — экранами мониторов и плазменных панелей, мультимедиа-проекторами и др. Эта же цветовая модель используется при выводе изображения на фотопленку и фотобумагу в цифровых печатающих машинах.

    ПРИМЕЧАНИЕ. Использование цветовой модели RGB — отличительная особенность фотографических печатающих машин. Печатные машины, используемые в полиграфии, работают с другим набором основных цветов или со специально приготовленными красителями.

    Так как при задании определенного оттенка в рамках модели RGB цвет формируется в результате сложения света трех источников — красного, зеленого и синего, эту модель часто называют аддитивной (суммирующей). Таким образом, для задания белого цвета необходимо указать для всех трех компонентов максимальные значенияяркости, а для задания черного — полностью погасить все источники (например, точки люминофора), задающие цвет в нужной точке изображения, — указать для них нулевую яркость. Можно задать любую яркость при нейтральном цвете, указав одинаковые значения для всех трех цветовых компонентов.

    Так как модель RGB возникла благодаря появлению компьютеров и других цифровых устройств, яркость ее компонентов задается числами от 0 до 255 (максимальное число, которое можно записать, используя один байт информации).

    Существуют профессиональные устройства (например, сканеры), позволяющие получать изображения, в которых каждый пиксел описывается не тремя, а шестью (16 бит на каждую цветовую составляющую) или даже восемью байтами. Adobe Photoshop CS 2 позволяет работать в таких цветовых режимах, однако современные мониторы не в состоянии воспроизвести все множество оттенков, доступное при таком задании цвета. Подобные режимы используются для наилучшей передачи оттенков и, что самое главное, яркости точек изображения. Это позволяет наиболее достоверно воспроизводить изображения таких сложных с технической точки зрения сюжетов, как, например, вечерние или рассветные пейзажи.

    ПРИМЕЧАНИЕ. Цветовую модель, или модель описания цвета, часто называют цветовым пространством. Координатами в этом пространстве служат значения цветовых компонентов. Например, для модели RGB цветовое пространство является трехмерным.

    Цветовая модель CMYK

    Еще одна распространенная модель задания цвета — субтрактивная (вычитающая) модель. Она основана не на смешении в каждой точке света от источников базовых цветов, а на вычитании базовых цветов из исходного белого цвета при помощи светофильтров. Светофильтры могут быть самыми различными — они используются в прожекторах архитектурной и театральной подсветки; светофильтрами в некотором роде являются наносимые на бумагу красители. Именно использование смешивания базовых красок для получения полноцветных изображений при печати дало основу для развития этой модели задания цвета.

    В субтрактивной модели применяются следующие базовые цвета — голубой (Cyan), пурпурный (Magenta), желтый (Yellow) и черный (blacK). В англоязычной литературе и программах такую модель часто называют CMYK (по буквам, обозначающим основные цвета).

    ПРИМЕЧАНИЕ. Собственно, для задания оттенканеобходимо только три красителя — голубой, пурпурный и желтый, но при их использовании невозможно качественно передать черный и другие темные цвета. Поэтому дополнительно применяется черный краситель для регулировки яркости получаемого цвета.

    Так как цвет в рамках этой цветовой модели получается путем не добавления, а вычитания каких-либо оттенков из белого цвета, для уменьшения яркости необходимо добавить больше красителя, а для получения чистого белого цвета —задать нулевое содержание всех компонентов в краске. В модели CMYK, как и при составлении реальных красок, принято задавать массовую долю (насыщенность) тех или иных компонентов в процентах — от 0 (отсутствие красителя) до 100 % (максимально возможная концентрация).

    ПРИМЕЧАНИЕ. При печати чистой черной краской на бумаге получается несколько блеклое изображение, поэтому для получения густого черного цвета черную краску часто задают как смесь черного и голубого красителей (содержание черного может составлять 100 %, а голубого — около 80 % ) . Для получения насыщенного черного цвета могут использоваться и другие красители в смеси с черным. Смесь всехкрасителей часто называется цветом совмещения (registration) и используется для проверки совмещения печатных форм при печати, обеспечения бесшовного соприкосновения черных и полноцветных объектов или для получения суперчерного цвета.

    Цветовая модель Lab

    Описанные модели хорошо подходят для изображений, предназначенных к выводу на экран монитора или на печать, но они не вполне соответствуют тому, что воспринимает человеческий глаз.

    Для наиболее точного задания цветов в соответствии с особенностями восприятия цвета человеком была разработана модель Lab. Она получила свое название по основным компонентам: L (Luminosity — яркость) — определяет яркость конкретной точки изображения, а — задает изменение оттенка от красного к зеленому, b — задает изменение оттенка от синего к желтому. Яркость задается в процентах (от 0 до 100 %), цветовые составляющие могут принимать значения от -128 до 127. Для задания белого и черного цветов достаточно установить крайние значения яркости. Нейтральному серому цвету соответствуют нулевые значения обеих цветовых составляющих (а и Ь).

    Особенности человеческого зрения делают основной характеристикой изображения его яркость. Вы, наверное, замечали, что в сумерках цвета перестают различаться, но вы все-таки способны различать очертания объектов. Цвет является важной, но дополнительной характеристикой.

    Основное назначение модели Lab — задание цвета в ходе научных исследований, точных замеров цвета, преобразование цвета между другими моделями.

    Она не связана с каким-либо устройством вывода информации. Благодаря тому что эта модель представляет раздельно яркость цвета и его оттенок, она является ценным средством для коррекции изображений или выполнения художественных эффектов и приемов.

    ВНИМАНИЕ. Некоторые команды, фильтры и эффекты могут не работать при переводе изображения в ту или иную цветовую модель.

    Ранее мы кратко рассмотрели основные цветовые модели, или пространства задания цвета. Все они могут использоваться при работе в Adobe Photoshop CS 2 с изображениями, ориентированными на отображение на экране или цифровую фотопечать (модель RGB), традиционную печать (модель CMYK) или для обработки и коррекции изображений (модель Lab). Теперь рассмотрим несколько специализированных моделей — они применяются в отдельных, специфических случаях.

    СОВЕТ. Детали изображения (очертания предметов) определяются в основном каналом яркости (L). Изменяя цветовые каналы (а и Ь), вы можете уменьшать цифровой шум и накладывать различные художественные эффекты, не рискуя потерять очертания даже мелких объектов, попавших в кадр.

    Модель Grayscale

    Эта модель служит для описания черно-белых или однотонных изображений. Единственная цветовая координата задает яркость пиксела. Обратите внимание — хотя в названии модели упоминается серый (нейтральный) цвет, она может использоваться при описании однотонных изображений, печатаемых краской, отличной от черной.

    В Adobe Photoshop эта модель применяется при работе с черно-белыми полутоновыми изображениями, работе с выделенными областями в режиме Quick Mask (Быстрая маска), сохранении выделенных областей в виде каналов изображения (о каналах изображения речь пойдет чуть ниже), а также при работе с шишечными цветами (строго заданными красками, получаемыми заранее при подготовке к печати, а не в процессе смешивания базовых цветов на листе во время нанесения красителей на него).

    Преобразование изображения в модель Grayscale (Оттенки серого) позволяет значительно уменьшить объем файла, что особенно удобно при отправке его по электронной почте. Разумеется, этот метод применим к изображениям, в которых цвет не важен (например, чертежи или схемы).

    Чаще всего используется модель Grayscale (Оттенки серого), в которой каждая точка изображения (пиксел) может принимать значения яркости от 0 до 255 (256 доступных значений). В полиграфии яркость точки может задаваться плотностью красителя (от 0 до 100 %). Как мы уже говорили, при печати краситель не обязательно будет черным. На экране вы можете видеть черно-белое изображение, а при печати использовать краситель другого цвета, например синий.

    Модель Bitmap

    Эта модель хорошо подходит для описания изображения, каждая точка которого может иметь только один из двух доступных оттенков. Например, передаваемое по факсу изображение содержит только черные или белые точки. Ранние модели мониторов могли отображать пикселы либо черными, либо зелеными или оранжевыми (в зависимости от модели монитора).

    Такое представление цвета, разумеется, не подходит для цветных изображений, но двуцветные изображения хорошо поддаются сжатию, поэтому эта модель широко применяется в устройствах передачи информации и подготовке изображений к такой передаче (например, по факсу).

    Модель Indexed Colors

    Данная модель также подразумевает ограниченный набор заданных (индексированных) цветов, вызываемых при работе с изображением по номерам. Модель широко используется при сохранении изображений, предназначенных для размещения в Интернете. Ограничение количества цветов (до 256) в сочетании со сжатием данных позволяет существенно уменьшить объем файла (данный метод применяется в формате файлов GIF).

    На практике модель Indexed Colors (Индексированные цвета) является упрощенным вариантом модели RGB, CMYK или Lab — число цветов строго ограничено, но каждый цвет может быть задан в рамках одной из этих моделей.

    ПРИМЕЧАНИЕ. Модель Grayscale (Оттенки серого) содержит всего 256 возможных оттенков (значений яркости пиксела). Следовательно, она преобразуется в модель Indexed Colors (Индексированные цвета) напрямую, без преобразования цветов.

    Следует иметь в виду, что уменьшить объем файла можно при переводе в модель Indexed Colors (Индексированные цвета) изображения, заранее имеющего ограниченную палитру и большие однотонные области (чертежи, диаграммы). Фотографиии другие полноцветные изображения при переводе в эту модель теряют качество цветопередачи, а степень сжатия оказывается невысокой.

    СОВЕТ. Для размещения в Интернете чертежей, диаграмм и других подобных изображений используйте цветовую модель Indexed Colors (Индексированные цвета) и формат GIF. Для сохранения фотографий лучше всего подходит формат JPEG, который поддерживает сохранение изображений, переведенных в цветовые модели RGB и CMYK.

    Выбор цветовой модели в Adobe Photoshop CS 2

    Все описанные цветовые модели реализованы в Adobe Photoshop. Информация о текущей цветовой модели, или, как принято в Adobe Photoshop, — режиме, доступна в заголовке окна документа.

    На рис. 12.1 вы видите небольшой корабль, проплывающий по Неве. В заголовке окна изображения выводятся данные об изображении и параметрах работы с ним — имя файла (IMG_5171.jpg), текущий масштаб просмотра изображения (25 %) и цветовой режим (RGB/8 — модель RGB, 8 бит на канал).


    Рис. 12.1. В заголовке окна документа выводится имя файла, а также информация о текущем масштабе изображения и его цветовом режиме

    Выбрать цветовой режим можно с помощью команд меню Image Mode (Изображение • Режим), показанного на рис. 12.2.

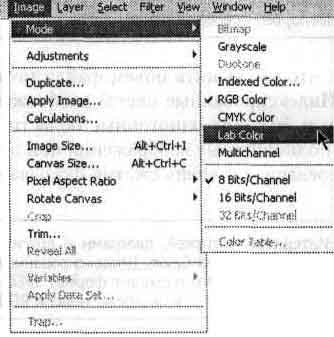

    Рис. 12.2. Меню выбора и настройки цветового режима изображения

    ПРИМЕЧАНИЕ. Режим Duotone (Полутона) позволяет задать от одной до четырех красок, с помощью которых будет отпечатано изображение, а также определить для каждой краски кривую зависимости плотности красителя от исходной яркости пикселов. Это позволяет создавать тонированные изображения или настроить изображение для специфических условий печати.

    Команды меню, имеющие названия цветовых режимов, служат для перевода изображения в соответствующую цветовую модель. Обратите внимание — на рис. 12.2 доступны не все команды меню — преобразование изображения из одного режима в другой возможно только в определенных направлениях. Например, в режим Bitmap (Битовый) или Duotone (Полутона) изображение можно преобразовать, только переведя его предварительно в режим Grayscale (Оттенки серого).

    СОВЕТ. Можно преобразовать изображение в режим Duotone (Полутона), придав ему при этом оригинальный вид, а затем перевести его обратно в режим RGB и продолжить редактирование. Это позволяет использовать режим Duotone (Полутона), а также другие режимы для применения художественных эффектов.

    Для преобразования изображения в тот или иной режим выберите соответствующую команду меню. Если изображение содержит слои, на экран будет выведено предупреждение о том, что изменение цветового режима может привести к изменению взаимодействия между накладывающимися друг на друга слоями (рис. 12.3).

    Рис. 12.3. Запрос об объединении слоев перед изменением цветового режима изображения

    Вам будет предложено объединить слои перед изменением цветового режима. Для объединения слоев щелкните на кнопке Flatten (Объединить), для отказа от операции —на кнопке Cancel (Отмена), для изменения цветового режима без объединения слоев щелкните на кнопке Don't Flatten (He объединять).

    Преобразование в режимы RGB, CMYK, Lab производится без дополнительных запросов. Перед переводом в режим Grayscale (Оттенки серого) на экране появится запрос на уничтожение информации о цвете пикселов (рис. 12.4). Если изображение содержит несколько слоев, вместо этого запроса будет выведен запрос об их объединении (рис. 12.3).

    Рис. 12.4. Окно запроса подтверждения преобразования изображения в режим Grayscale

    Перед переводом в другие режимы также могут выводиться запросы, но так как они редко используются при обработке фотографий, здесь мы не будем их рассматривать. Они подробно описаны во многих книгах, посвященных изучению общих вопросов работы в Adobe Photoshop.

    Выбор цвета при работе с изображением

    При работе с различными инструментами или командами вам может потребоваться выбрать цвет. Чаще всего используются цвета передJ него и заднего плана, образцы которых находятся на главной панели инструментов.

    Справа и сверху от образцов цвета находится кнопка с изображением двойной стрелки. Она позволяет поменять образца цвета местами. Слева внизу от образцов цвета находится кнопка, позволяющая установить цвета, принятые по умолчанию, — черный цвет переднего плана, белый цвет фона. Для того чтобы поменять образцы цвета местами, удобно использовать горячую клавишу X.

    СОВЕТ. Многие инструменты и команды в Adobe Photoshop имеют клавиатурные сокращения (горячие клавиши), использование которых значительно ускоряет работу. Такие клавиши или комбинации клавиш, как правило, указываются во всплывающих подсказках, появляющихся на экране при наведении указателя мыши на кнопку или другой элемент управления. Для команд меню связанные с ними комбинации клавиш обычно указываются прямо в меню рядом с командой.

    Вы можете задать цвет, щелкнув по нужному образцу. При этом на экране появится окно выбора цвета Adobe Photoshop. Оно показано на рис. 12.5.

    Рис. 12.5. Окно выбора цвета в Adobe Photoshop

    В верхней части окна выводится название выбираемого в данный момент цвета (foreground color — основной цвет, background color — цвет фона). В центральной части окна находится поле выбора оттенка, а справа от него —вертикальная полоса выбора параметра, задаваемого при помощи переключателей. Эти переключатели расположены рядом с полями ввода параметров, которые находятся в правой части окна.

    ПРИМЕЧАНИЕ. Цвет переднего плана используется рисующими инструментами, а также инструментами работы с текстом и создания векторных форм. Цвет заднего плана применяется для заливки места удаляемых объектов при работе на фоновом слое, при работе инструментов, стирающих изображение (например, Erase (Ластик) или Pencil (Карандаш) в режиме Auto Erase (Стирать)). Оба цвета задействованы при работе некоторых фильтров Adobe Photoshop.

    Установленный при помощи этих переключателей параметр можно изменять при помощи вертикальной полосы выбора параметра. Щелкните мышью на нужной точке полосы или проведите по ней мышью, удерживая левую клавишу нажатой. При этом квадратное поле выбора оттенка будет менять свой вид в соответствии с указаннымвами при помощи полосы значением выбранного параметра. Небольшие маркеры указывают точку на полосе, соответствующую текущему значению параметра, связанного с полосой.

    На рис. 12.5 в качестве параметра, отображаемого на полосе, установлен параметр Н — Hue (Оттенок).

    ПРИМЕЧАНИЕ. В окне выбора цвета к вашим услугам все многообразие цветов и оттенков, с которыми в состоянии работать Adobe Photoshop, однако образцы цвета на панели инструментов отображают цвет, доступный в цветовом режиме, заданном для редактируемого в данный момент изображения. Например, в режиме RGB вы будете видеть все цвета такими, какие они есть, а в режиме Grayscale (Оттенки серого) сможете наблюдать ближайшие эквиваленты заданных оттенков, доступные в этой цветовой модели.

    В поле выбора оттенка находится круглый указатель текущего оттенка. Щелкните мышью на нужной точке поля для выбора наиболее подходящего цвета. Выбрать цвет также можно, введя нужные значения цветовых координат в соответствующие поля. При изменении одного из параметров остальные будут меняться в зависимости от влияния указанного вами параметра на цветовые координаты в других моделях.

    Обратите внимание — параметры цвета сгруппированы по цветовым моделям, к которым они относятся. В окне выбора цвета присутствуют модели RGB, CMYK и Lab, а также не рассматривавшаяся нами ранее модель HSB.

    ПРИМЕЧАНИЕ. В окне выбора цвета можно выбрать любой из параметров любой модели (кроме модели CMYK) для отображения на полосе выбора параметра. При этом два других параметра будут отображаться в поле выбора оттенка. Модель CMYK имеет четыре цветовых координаты, поэтому отобразить ее при помощи трех координат (два — поле выбора оттенка, еще одна — полоса выбора параметра) нельзя. Задать цвет в модели CMYK можно только при помощи полей ввода.

    Модель HSB (Hue Saturation Brightness — цветовой тон, насыщенность, яркость) не связана с каким-либо устройством вывода. Она широко используется, поскольку позволяет легко задать нужный оттенок, не прибегая к цветовым координатам текущей цветовой модели изображения. Таким образом, если цвет допустим, задан, в моделях RGB и CMYK, он будет отражен при помощи модели HSB совершенно одинаково, хотя цветовые координаты моделей изображения (в данном примере — RGB и CMYK) не имеют между собой ничего общего.

    Еще одно преимущество модели HSB — она непосредственно предоставляет информацию о насыщенности изображения, его яркости и оттенке. Знать эти параметры полезно при выполнении цветокоррекции.

    В правой части окна также находится образец выбранного цвета. В процессе выбора цвета в правой части окна отображаются текущий основной цвет или цвет фона (в нижней части образца), а также (для сравнения) цвет, выбранный вами в данный момент в окне выбора цвета (в верхней части индикатора).

    Если выбранный вами цвет не может быть отображен в рамках цветовой модели CMYK, рядом с образцом цвета выводится предупреждающий символ и образец ближайшего допустимого оттенка. Щелкнув на нем левой клавишей мыши, можно установить его в качестве нового цвета переднего или заднего плана.

    Похожий символ вы увидите, если выбранный вами цвет выйдет за пределы так называемой безопасной палитры web. Щелкнув на символе, вы сможете выбрать в качестве нового цвета оттенок, предложенный вам Adobe Photoshop.

    В нижней части окна цвета находится флажок Only Web Colors (Только цвета Web). Если он установлен, в поле выбора цвета вы увидите только цвета, входящие в безопасную палитру.

    ПРИМЕЧАНИЕ. Безопасной палитрой Web называют набор из 216 цветов, одинаково отображаемых в большинстве операционных систем и браузеров. После появления и широкого распространения видеоадаптеров, поддерживающих отображение тысяч и даже миллионов цветов, безопасная палитра перестала быть актуальной —практически любой цвет может быть воспроизведен на компьютере пользователя с достаточной точностью.

    Еще одно средство, ориентированное в основном на веб-дизайнеров, — поле, содержащее код цвета в формате, принятом в языке описания структуры веб-страниц — HTML. Это поле расположено в нижней части окна выбора цвета и имеет обозначение # —символ кода цвета в языке HTML. Можно выбрать подходящий цвет в окне выбора цвета и скопировать появившийся в этом поле код в HTML-документ. Также можно ввести или скопировать в это поле готовый код. В окне выбора цвета вы увидите соответствующий ему цвет.

    Выбрав нужный вам цвет, щелкните на кнопке ОК. Для отмены изменения цвета щелкните на кнопке Cancel (Отмена). При нажатой клавише Alt она сменится кнопкой Reset (Восстановить), позволяющей вернуть окно выбора цвета в состояние, соответствующее моменту вывода его на экран.

    Рядом с кнопкой Cancel (Отмена) находится кнопка Color Libraries (Каталог цветов). Если щелкнуть на ней, окно выбора цвета примет вид, показанный на рис. 12.6. При этом вы сможете выбрать цвет из одного из каталогов цветов, доступных в Adobe Photoshop CS 2. Выбор стандартного цвета из каталога может понадобиться, например, при подготовке изображения к печати.

    Рис. 12.6. Окно выбора цвета в режиме работы с каталогами цветов

    Раскрывающийся список Book (Каталог) позволяет указать каталог цветов, из которого вам предстоит выбрать цвет. При помощи расположенной в центре окна полосы и увеличенного фрагмента каталога, расположенного в левой части окна, вы можете выбрать нужный цвет. Если известен код цвета, выберите нужный каталог, после чего введите начальную часть кода с клавиатуры. Подходящий цвет будет автоматически отображен на экране.

    В момент переключения окна выбора цвета в режим работы с каталогами цветов или при выборе другого каталога производится автоматический подбор цвета из каталога, ближайшего к выбранному в данный момент цвету.

    Для возврата в режим произвольного выбора цвета щелкните на кнопке Picker (Выбор). Увидеть цвета переднего и заднего плана, а также изменить их можно при помощи панели Color (Цвет). Она показана на рис. 12.7.

    Рис. 12.7. Панель Color, служащая для выбора цвета переднего и заднего плана

    На этой панели, как и на главной панели инструментов, находятся образцы цвета переднего и заднего плана. Один из них может быть выбран для изменения. При этом его образец выделяется рамкой, а цветовые компоненты отображаются на ползунках и полях ввода, находящихся на панели.

    Еще один способ выбрать цвет — воспользоваться спектром, расположенным в нижней части панели. Укажите мышью нужную точку спектра и щелкните левой клавишей мыши. Используя меню панели, вы можете переключить режим отображения ползунков для выбора цвета, а также вид спектра.

    ПРИМЕЧАНИЕ. Для вывода на экран меню панели нажмите кнопку со стрелкой, расположенную на панели в правом верхнем углу.

    Если вам часто приходится выбирать один и тот же цвета, воспользуйтесь панелью Swatches (Каталог), показанной на рис. 12.8. На этой панели представлены образца цвета, сохраненные в специальных фалах каталогов цветов.

    Рис. 12.8. Панель Swatches — сборник образцов цвета

    Для выбора цвета переднего плана щелкните на нужном образце левой клавишей мыши. Щелчок при нажатой клавише Ctrl позволит выбрать цвет заднего плана.

    При помощи команд меню панели можно загружать на эту панель различные каталоги цветов, входящие в комплект программы или созданные вами. Команда New Swatch (Новый образец) позволяет добавить новый образец цвета. Образец создается на основе цвета переднего плана. Для создания образца на экран выводится окно, в котором вы можете ввести название образца.

    Использование инструмента Eyedropper

    Инструмент Eyedropper (Пипетка) позволяет выбрать образец основного или фонового цвета из любой точки изображения. Это удобно, например, для закрашивания небольших дефектов, подбора цвета для надписей, получения данных о цвете, принадлежащем указанной точке изображения.

    Выбрав этот инструмент, щелкните левой клавишей мыши на нужной точке изображения. Это позволит выбрать цвет переднего плана. Для выбора заднего плана щелкните на нужной точке при нажатой клавише Alt.

    Так как фотографии редко содержат однотонные области,полезно бывает получить образец цвета, усредненного по некоторой площади. По умолчанию инструмент Eyedropper (Пипетка) позволяет выбрать образец цвета из одного указанного пиксела. При помощи раскрывающегося списка Sample Size (Размер образца) можно указать, с какой площади будет выбираться образец цвета. Значение Point Sample (Точка) соответствует выбору цвета из одной точке. При выборе значений 3 by 3Average (В среднем 3 x 3 ) или 5 by 5Average (В среднем 5 x 5 ) образец цвета будет получен при усреднении значений цвета, собранных с площади 3 x 3 или 5 x 5 пикселов.

    Получение информации о цвете и положении курсора

    Можно оперативно получать информацию о положении курсора, размере выделенной области и цвете в указанной точке. Эти данные выводятся на панели Info (Информация), показанной на рис. 12.9. Он могут существенно помочь вам как при исправлении различных недостатков изображения (в основном при цветокоррекции), так и при выделении фрагментов изображений.

    Рис. 12.9. Панель Info предоставляет информацию о положении курсора, размере выделенной области и цвете в указанной точке

    В верхней части панели выводится информация о цветовых составляющих пиксела, на который в данный момент указывает курсор. Эти данные выводятся при перемещении указателя мыши (курсора) над областью изображения редактируемого документа.

    СОВЕТ. Можно узнать параметры цвета, выбрав его в качестве цвета переднего или заднего плана

    и открыв окно диалога выбора соответствующего цвета.

    Обратите внимание — данные о цвете выводятся дважды. Щелкнув на кнопке с изображением пипетки Л, вы сможете выбрать, в какой цветовой модели будет выводиться информация о цвете в выбранной вами части панели.

    Наибольшим цветовым охватом обладает модель Lab, она включает в себя цветовые пространства, описываемые всеми другими моделями, рассматриваемыми в этой книге. Модель RGB имеет меньший цветовой охват, а модель CMYK —еще меньший. Модель Grayscale (Оттенки серого) в ее компьютерном варианте позволяет описать до 256 градаций серого (включая белый и черный цвета).

    В модели Indexed Colors (Индексированные цвета) число цветов, как правило, не превышает 256, а в модели Bitmap (Битовая) задается всего два цвета, причем сами цвета определяются не цветовой моделью, а устройством, на которое изображение будет выведено.

    Это вызывает различные проблемы при переводе изображения из одной цветовой модели в другую. Вы можете без потери качества перевести изображение из модели RGB или CMYK в модель Lab, но не наоборот. При обратном преобразовании (не говоря уже о моделях, не предназначенных для описания полноцветных изображений) часть оттенков будет потеряна. На практике они будут заменены ближайшими к ним допустимыми оттенками, что далеко не всегда соответствует пожеланиям автора произведения.

    ПРИМЕЧАНИЕ. Цифровые машины для вывода изображений на фотобумагу и фотопленку работают в цветовой модели RGB, поэтому преобразование изображения в режим CMYK не только не требуется, но и может помешать работе машины.

    Наибольшие проблемы из-за несоответствия цветовых охватов различных цветовых моделей возникают при подготовке изображения к печати. Принтеры выводят изображение в цветовой модели CMYK. Для того чтобы избежать искажения цветов при печати, необходимо преобразовать изображениев режим CMYK до отправки на печать.

    СОВЕТ. Изображения для печати в цифровой фотолаборатории сохраняйте в форматах TIFF или JPEG с  глубиной цвета 8 бит/канал, используйте цветовой режим RGB. Если компания, с которой вы работаете, принимает изображения в других форматах и цветовых режимах, следуйте указаниям сотрудников лаборатории.

    В момент преобразования цветового режима можно заметить изменение цветов невооруженным взглядом, если конечно, они будут иметь место. Но проверить, какие точки изображения изменят свой цвет при преобразовании в режим CMYK, можно еще до выполнения преобразования.

    При вызове команды View Gamut Warning (Вид • Предупреждение о выходе из цветового охвата) части изображения, окрашенные в цвета, недопустимые в режиме CMYK, будут закрашены отдельным цветом (по умолчанию —серым).

    Для отключения этого режима просмотра вызовите команду View Gamut Warning (Вид • Предупреждение о выходе из цветового охвата) еще раз.

    СОВЕТ. Для переключения в режим просмотра оттенков, допустимых в режиме CMYK, можно использовать комбинацию клавиш Ctrl+Shift+Y.

    Вы также можете просматривать изображение и в других режимах. Для этого выберите режим, используя команды подменю View Proof Setup (Вид • Настройка цветопробы). Команда View Proof Colors (Вид • Цветопроба) позволяет просмотреть изображение в этом режиме. Для перехода в режим просмотра изображения в выбранном цветовом режиме и обратно можно применить комбинацию клавиш Ctrl+Y.

    После включения режима просмотра изображения в том или ином цветовом режиме или режиме отображения недопустимых в режиме CMYK оттенков выможете применять различные инструменты и команды. При этом вы сможете наблюдать за их эффектом и корректировать изображение, с тем чтобы уменьшить искажение цветов.

    В этой главе рассматривались средства и особенности работы с цветом в Adobe Photoshop CS 2. Вы познакомились со способами выбора цвета и определения цветовых составляющих цвета в указанной точке изображения. Теперь вы знаете, что такое цветовые режимы и модели, как осуществить переход между ними и как просмотреть изображение в том или ином режиме.

    Глава 13

    Выделение фрагментов изображения


    Очень часто при работе с графикой возникает необходимость выделить часть изображения. Это может понадобиться для выборочного применения команды или фильтра, перемещения или удаления объектов, рисования в ограниченной области и многого другого. В этой главе рассмотрим способы создания выделений различной формы, а также методы выделения фрагментов изображений.

    Выделение областей изображения в Adobe Photoshop

    Прежде всего следует сказать несколько слов о том, что представляет собой выделение. Под этим термином понимают область изображения, отделенную от остального рисунка специальными методами. Выделенная область остается частью изображения (до особой команды она не выносится на отдельный слой или в отдельный файл). Все действия, обычно выполняемые над всем изображением, при наличии выделения выполняются только над пикселами, находящимися внутри него. В окне документа граница выделения отображается в виде переливающейся пунктирной линии.

    В Adobe Photoshop выделения задаются с помощью так называемых альфа-каналов. Альфа-канал —это самостоятельное монохромное изображение, содержащее до 256 градаций яркости и имеющее размер, равный размеру изображения. Таким образом, каждой точке обычного изображения при создании выделенной области ставится в соответствие точка в альфа-канале. Цвет этой точки определяет степень выделенности точки обычного изображения. Черный обозначает полное выделение (100 %), белый — отсутствие выделения (0 %), оттенки серого — промежуточные степени. Например, если точка в альфа-канале имеет цвет 50 % черного, то точка на изображении будет выделена на 50 %. Это значит, что все применяемые к ней операции будут ослаблены на 50 %. К точкам, выделенным на 100 %, все действия применяются в полной мере. К невыделенным (точкам белого цвета в альфа-канале) команды и эффекты не применяются. Такое представление о выделении позволяет его редактировать, как обычное изображение. При этом можно использовать практически все инструменты, фильтры и команды. Работа в этом режиме рассматривается далее. Начнем рассмотрение работы с выделенными областями изображения с самых простых приемов.

    ПРИМЕЧАНИЕ. Одно из основных назначений выделенных областей — копированиеграфических объектов. Для того чтобы скопировать выделенный фрагмент, используйте команду EditCopy (Редактирование • Копировать) или комбинацию клавиш Ctrl+C. Используя команду EditCut (Редактирование • Вырезать) или сочетание клавиш Ctrl+X, можно вырезать фрагмент изображения, поместив его в буфер обмена. При помощи команды Edit • Paste (Редактирование • Вставить) можно вставить в изображение фрагмент из буфера обмена. Если текущий слой не пустой, то фрагмент будет помещен на новый слой. Для этой же цели можно применить комбинацию клавиш Ctrl+V. В меню Edit (Редактирование) и в контекстных меню изображения находятся еще несколько команд, позволяющих оперировать фрагментами изображений.

    Быстрое выделение всего изображения и снятие выделения

    Команды управления выделенными областями изображения находятся в меню Select (Выделить). Среди них есть команды, часто используемые при выполнении даже простых действий по обработке изображений, например:

    Select All (Выделить • Все) — позволяет выделить все изображение. Вы также можете использовать комбинацию клавиш Ctrl+А.

    Select Deselect (Выделить • Снять выделение) — снимает выделение с фрагмента изображения. Комбинация клавиш, связанная с этой командой, — Ctrl+D.

    Инструменты выделения фрагментов изображения

    Adobe Photoshop предоставляет пользователям набор инструментов для работы с выделениями. Доступ к ним осуществляется при помощи кнопок, расположенных в верхней части панели инструментов. Они показаны на рис. 13.1.

    Рис. 13.1. Кнопки вызова инструментов работы с выделенными областями изображений

    Рассмотрим эти инструменты подробнее. Первый и наиболее часто используемый инструмент — Rectangular Marquee (Прямоугольное выделение), Для выделения прямоугольного участка изображения подведите курсор к точке, в которой должен находиться верхний левый угол выделения, нажмите левую клавишу мыши и, перемещая мышь, выделите нужный участок. После этого отпустите клавишу мыши. Если при этом держать нажатой клавишу Alt, выделение рисуется не от верхнего левого угла, а от центра. Удерживая клавишу Shift, можно создать выделение квадратной формы.

    СОВЕТ. Во многих случаях клавиша Shift служит для создания объектов правильной формы или для сохранения ее во время преобразований. Например, если, масштабируя объект, вы будете удерживать эту клавишу, будут сохранены пропорции объекта. Это относится не только к Adobe Photoshop, но и к другим программам.

    Можно изменить действие инструмента Rectangular Marquee (Прямоугольное выделение). Для этого щелкните на соответствующей кнопке на панели инструментов и удерживайте ее некоторое время. На экране появится меню выбора инструментов, изображенное на рис. 13.


    Рис. 13.2. Меню выбора инструментов, используемых для создания выделения заданной формы

    Представленные в нем инструменты предназначены для создания выделения заданной формы, такой как прямоугольник, эллипс или линия.

    Инструмент Elliptical Marquee (Овальное выделение) напоминает инструмент Rectangular Marquee (Прямоугольное выделение), с той лишь разницей, что можно выделять овальные области. При нажатой клавише Shift образуется выделение, имеющее форму правильного круга. Инструменты Single Row Marquee (Выделение строки пикселов) и Single Column Marquee (Выделение столбца пикселов) предназначены для выделения области высотой или шириной в один пиксел. На практике они используются редко.

    Инструменты выделения можно настраивать, для этого служит панель настройки. Она изображена на рис. 12.3


    Рис. 13.3. Вид панели настройки при работе с инструментом Rectangular Marquee

    В поле Feather (Растушевка) указывается, на сколько пикселов будет размыто выделение. Если это значение отлично от 0, границы выделенной области будут нечеткими. При установленном флажке Anti-aliased (Сглаживание) скругленные границы выделения сглаживаются. Это делается для устранения ступенек. Из раскрывающегося списка Style (Стиль) можно выбрать режим построения выделения. Доступны три варианта:

    Normal (Нормальный) — выделение полностью контролируется движением мыши;

    Constrained Aspect Ratio (Фиксированное соотношение сторон) — независимо от движения мыши поддерживается заданное соотношение размеров выделения по горизонтали и по вертикали; числа, определяющие ширину и высоту выделенной области, вводятся в поля Width (Ширина) и Height (Высота);

    Fixed Size (Фиксированный размер) — выделенная область будет иметь заданные в полях Width (Ширина) и Height (Высота) размеры.

    Стили работают при работе с прямоугольным и эллиптическим выделением.

    СОВЕТ. Стиль Constrained Aspect Ratio (Фиксированное соотношение сторон) очень удобен, если требуется вырезать множество фрагментов одного размера из различных по размерам исходных изображений. В этом случае выделенные фрагменты легко масштабировать, приводя к нужным габаритам.

    Еще одна группа инструментов предназначена для создания выделения произвольной формы. Главный из них (хотя и не самый нужный) — Lasso (Лассо). С его помощью можно выделять участки изображения любой формы. Достаточно провести мышью по нужной траектории, удерживая левую кнопку нажатой.

    При отпускании кнопки траектория автоматически замыкается, образуя выделенную область. Если удерживать нажатой клавишу Alt, то после щелчка в некоторой точке можно, не нажимая клавишу мыши, провести линию. Ее конец определяется следующим щелчком.

    Щелкнув на кнопке инструмента Lasso (Лассо) и подержав ее нажатой некоторое время, можно вызвать меню выбора инструментов работы с выделением произвольной формы. Оно показано на рис. 13.4

    Рис. 13.4. Меню выбора инструментов для работы с выделением произвольной формы

    Инструмент Polygonal Lasso (Многоугольное лассо) предназначен для построения выделения в виде многоугольника с прямыми гранями.  Углы многоугольника определяются щелчками мыши. Для замыкания контура необходимо приблизить курсор к начальной точке (при этом форма курсора изменится) и щелкнуть мышью. Если, рисуя контур, удерживать клавишу Shift, линии будут строиться под углами, кратными 45.

    Наиболее интересный инструмент этой группы — Magnetic Lasso (Магнитное лассо). С его помощью можно быстро выделить объект, имеющий четкий контур. Для этого достаточно щелкнуть на границе объекта и вести курсор вдоль нее. При достижении начальной точки надо еще раз щелкнуть мышью. Клавиша Alt позволяет в процессе построения выделения временно перейти в режим многоугольного лассо. Щелчок мыши при нажатой клавише Ctrl приводит к немедленному замыканию выделения.

    Инструмент Magnetic Lasso (Магнитное лассо) имеет довольно сложную систему настроек. Параметр Width (Ширина), уже встречавшийся ранее, в данном случае определяет размеры зоны изображения, анализируемой приперемещении указателя мыши над изображением. Параметр Edge Contrast (Контраст краев) определяет, какая разность яркости соседних пикселов будет распознаваться как граница объекта. Если выделяемый объект имеет малоконтрастную границу, этот параметр следует уменьшить. Для контрастных изображений можно увеличить значение контраста. При помощи параметра Frequency (Частота) можно задать, с какой частотой будут расставляться опорные точки выделения. При работе с выделениями сложной формы имеет смысл уменьшить интервал между опорными точками.

    СОВЕТ. Опорные точки выделения создаются автоматически и позволяют изменять только что проведенную линию выделения, не затрагивая при этом линий, проведенных ранее. Вы можете ставить их вручную. Для этого достаточно во время обводки контура щелкнуть на нужной точке мышью.

    Если вы используете графический планшет, чувствительный к силе нажатия на перо, можно управлять параметром Width (Ширина), усиливая или ослабляя нажим. Для включения или отключения этого режима используйте специальную кнопку, также расположенную на панели свойств инструмента.

    Если вам необходимо выделить однотонныйфрагмент изображения, попробуйте воспользоваться инструментом Magic Wand (Волшебная палочка). Выберите этот инструмент и щелкните мышью внутри области, подлежащей выделению. Все пикселы, имеющие цвет, схожий с цветом отмеченного пиксела, и непосредственно связанные с ним, будут выделены. Настройки инструмента позволяют довольно гибко настраивать этот процесс. Параметр Tolerance (Допуск) определяет, на сколько может отличаться цвет выделяемых точек от цвета пиксела, с которого была начата работа инструмента. Уменьшите его значение для более точного выделения, для выделения более широкого диапазона оттенков его надо увеличить. Флажок Anti-aliased (Сглаживание), как уже было сказано, позволяет сделать границы выделения гладкими. Если установлен флажок Contiguous (Смежные), выделяться будут только пикселы, соприкасающиеся с точкой начала выделения через другие выделенные пикселы. Сняв этот флажок, можно выделить все точки изображения, имеющие подходящий оттенок. Установив флажок Use All Layers (Все слои), можно строить выделение, используя информацию обо всех содержащихся в файле слоях.

    Если в документе уже имеется выделенная область, действие описанных инструментов несколько меняется. Появляется возможность передвигать границы выделения и выделенный фрагмент изображения, добавлять к выделению новые области или вычитать их. При наведении курсора на выделенную область (должен быть выбран инструмент для работы с выделением) он изменит свою форму. Для перемещения выделения нажмите левую клавишу мыши и, удерживая ее, переместите выделенную область. Если удерживать нажатой клавишу Ctrl, перемещаться будет не граница выделения, а выделенная область изображения (форма курсора также изменится).

    СОВЕТ. Перемещать подобным образом фрагменты изображения можно, работая с практически со всеми инструментами Adobe Photoshop. Если выделенная область отсутствует, перемещается все изображение, находящееся на активном слое (за исключением фона).

    Клавиши Alt и Shift позволяют вычитать фрагменты из выделения или добавлять к нему новые участки. Для выполнения этой операции пользуйтесь инструментом, удерживая соответствующую клавишу нажатой. При вычитании фрагментов выделения рядом с курсором отображается знак -, при добавлении — +.

    Если удерживатьнажатыми Alt и Shift одновременно, к выделенной области будет применяться операция логическое И. Это значит, что после применения инструмента выделенной останется область, являющаяся пересечением изначально выделенного фрагмента и только что обведенного участка. Во время выполнения подобной операции рядом с курсором выводится значок х . Все эти режимы можно вызывать при помощи кнопок, находящихся на панели настройки. Они отвечают за следующие режимы (слева направо): нормальный (создание нового выделения), добавление к существующему выделению, вычитание из выделения, режим пересечения.

    СОВЕТ. Удерживая одновременно нажатыми клавиши Ctrl и Alt, можно копировать выделенный фрагмент изображения в пределах текущего слоя. Для этого перенесите фрагмент с помощью мыши, предварительно нажав эти клавиши. Не отпускайте клавиши до окончания перемещения выделенного фрагмента в новое положение.

    Создав выделенную область, молено в любой момент удалить ее. Для этого достаточно щелкнуть на невыделенном участке изображения (при этом должен быть выбран выделяющий инструмент). Еще один способ убрать выделение —использоватьклавиатуру: нажмите сочетание клавиш Ctrl+D.

    СОВЕТ. С помощью клавиатуры можно не только удалять выделение, но и вызывать его. Комбинация Ctrl+A позволяет выделить все изображение. При помощи комбинации Ctrl+Shift+D можно вызвать последнюю использовавшуюся выделенную область. В меню Select (Выделить) находятся аналогичные команды: Аll (Все), Deselect (Убрать выделение), Reselect (Восстановить выделение).

    Инструменты, предназначенные для работы с выделениями, очень полезны. С помощью уже рассмотренных нами способов можно выделять объекты прямоугольной, эллиптической и более сложной формы, отделять фрагменты изображения от фона (при помощи инструментов Magnetic Lasso (Магнитное лассо) или Magic Wand (Волшебная палочка)), перемещать их. Но во многих случаях их возможностей оказывается недостаточно. Тогда можно использовать более сложные средства.

    Выделение пикселов сходных оттенков на всей площади изображения

    Если вам требуется выделить на всем изображении однотонные пикселы, удобнее всего воспользоваться командой Select Color Range (Выделить • Цветовой диапазон). После ее вызова на экране появится окно управления, показанное на рис. 13.5.

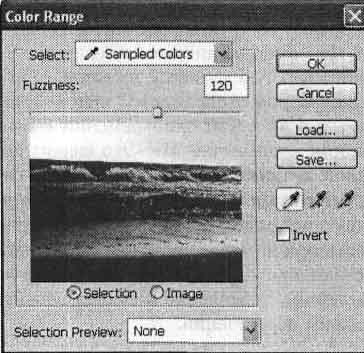

    Рис. 13.5. Окно настройки команды Color Range

    В левой части окна находится уменьшенная копия изображения, на которой отображается само изображение или его выделенная область. Выделение производится путем задания образца цвета (при помощи пипеток) и выбора разброса цвета выделяемых пикселов (ползунком Fussiness (Разброс), расположенным над копией изображения). При разбросе, равном 0, выделяются только пикселы выбранного цвета. Если разброс равен 200, выделенным окажется все изображение. При промежуточных значениях пикселы, имеющие выбранный цвет, выделяются полностью. Пикселы, цвет которых несколько отличается от выбранного, выделяются частично. Это значит, что все команды, фильтры и эффекты будут применяться к ним в зависимости от степени выделения.

    Ниже копии изображения находятся два переключателя — Selection (Выделение) и Image (Изображение). Они указывают программе, что отображать в окне настройки команды —выделенную область изображения или само изображение.

    ПРИМЕЧАНИЕ. При нажатии клавиши Ctrl происходит временное переключение между этими двумя режимами вывода данных об изображении.

    В правой части окна находятся кнопки для вызова пипеток, позволяющих выбирать выделяемые оттенки. Обычная пипетка позволяет выбрать цвет, от которого отсчитываются оттенки выделяемых точек (в зависимости от заданного разброса). Пипетка с плюсом позволяет добавить к выделению оттенки, не попавшие в него после первого выбора цвета. Например, после выбора простой пипеткой красного цвета на изображении, оттенки зеленого выделяться не будут. Для того чтобы захватить и их, надо использовать пипетку с плюсом. Пипетка с минусом предназначена для исключения оттенков из выделенной области.

    СОВЕТ. Щелкнув мышью на кнопке выбранной в данной момент пипетки, можно вызвать на панель настроек список Sample Size (Размер образца). Он позволяет выбрать, будет ли образец цвета браться из указанной пипеткой точки, или же будет взят оттенок, усредненный по некоторой площади ( 3 x3 или 5 x 5 пикселов).

    Строить выделение можно не только на основе выбранных образцов цвета, но и при помощи предустановленных значений. Для того чтобы воспользоваться ими, выберите нужный пункт из раскрывающегося списка Select (Выделить). Пункт Selected Colors (Выбранные цвета) соответствует режиму выбора цветов, остальные пункты определяют некоторый цветовой диапазон. В зависимости от цветового режима, в котором находится изображение, набор доступных вариантов выделения может изменяться. При выборе фиксированного диапазона из списка ползунок Fussiness (Разброс) и пипетки становятся недоступными.

    Процесс построения выделенной области можно наблюдать при помощи уменьшенного изображения в окне настройки (при установленном переключателе Selection (Выделение)). Из списка Selection Preview (Просмотр выделения) можно выбрать режим отображения будущего выделения непосредственно в окне документа. Это может оказаться полезным при создании выделений сложной формы, но в большинстве случаев можно ориентироваться по копии изображения, находящегося в окне команды. Доступны следующие режимы просмотра:

    None (Нет) — выделение в окне документа не отображается; данный режим используется по умолчанию;

    Grayscale (Оттенки серого) — в окне документа отображается монохромный альфа-канал, содержащий выделение; черные участки соответствуют выделенным пикселам, белые —невыделенным, оттенки серого —выделенным частично;

    Black Mate (Матирование черным) — границывыделения обводятся черным цветом;

    White Mate (Матирование белым) — границы выделенной области обводятся белым;

    •  Quick Mask (Быстрая маска) — выделение выводится в режиме быстрого редактирования маски (выделенной области изображения).

    СОВЕТ. Установив флажок Invert (Инвертировать), можно выделить пикселы, не попадающие в заданный диапазон оттенков, — инвертировать выделение. Сделать это можно и после завершения работы с командой. Для инвертирования выделенной области воспользуйтесь командой меню Select Inverse (Выделить • Инвертировать) или комбинацией клавиш Ctrl+Shift+I.

    После того как вы завершите подбор оптимального цветового диапазона, щелкните на кнопке ОК для применения команды. Отменить операцию можно, щелкнув на кнопке Cancel (Отмена). Если вы нажмете и будете удерживать клавишу Alt, кнопка Cancel (Отмена) изменится на кнопку Reset (Восстановить). Щелкнув на ней, можно вернуть настройки команды в исходное состояние.

    Непосредственное редактирование выделенной области — использование режима Quick Mask

    Описывая возможные способы предварительного просмотра выделенной области при использовании команды Color Range (Выбор цвета) мы упомянули режим Quick Mask (Быстрая маска). С его помощью можно редактировать границы выделенной области так, как будто это — простое изображение. При этом используются все фильтры, команды и инструменты, которые можно применять при работе с монохромными изображениями. Так вы сможете выделять объекты сложной формы, а также создавать специальные эффекты.

    ПРИМЕЧАНИЕ. Термин маска в данном случае обозначает выделенные пикселы или же наоборот, пикселы замаскированные, не вошедшие в выделение.

    Сама возможность подобного обращения с выделенными пикселами определяется тем, что степень выделенное задается цветом пикселов в канале выделения — альфа-канале. Если пиксел в альфа-канале черный, то соответствующий пиксел изображения выделен, а если белый, то не выделен. Промежуточные оттенки в альфа-канале (оттенки серого) определяют частичное выделение пиксела (эффект от всех команд, инструментов и фильтров проявляется для такого пиксела частично). Все рассмотренные ранее средства выделения областей изображения показывали пользователю лишь границу выбранного участка, скрывая альфа-канал. В режиме Quick Mask (Быстрая маска) граница выделения не отображается, зато альфа-канал выводится непосредственно в окне документа.

    Так как альфа-канал может содержать оттенки, промежуточные между черным и белым цветами, возникает проблема отображения границы выделенной области при работе в нормальном режиме. Она решена очень просто — привычная мерцающая граница проводится там, где яркость пикселов в альфа-канале переходит через значение 50 %. То есть внутри границы оказываются пикселы, выделенные более чем на 50 %. Если таких пикселов нет (выделение неполное и очень слабое), граница выделения не отображается. При возникновении подобной ситуации на экран выводится предупреждение о том, что граница выделения не видна.

    ВНИМАНИЕ. Если граница выделения не видна на экране, но само выделение присутствует, инструменты, команды и фильтры будут применяться к пикселам изображения в соответствии со степенью выделенности. Если такое выделение останется в документе после выполнения некоторых операций, выполнение дальнейших действий может оказаться невозможным.

    Поэтому после использования выделения егоследует снять (удалить).

    Теперь рассмотрим работу в режиме быстрого редактирования выделения (Quick Mask). Для его активизации следует щелкнуть на кнопке, расположенной в нижней части панели инструментов. В зависимости от настроек программы ее вид может несколько меняться.

    Соседняя кнопка позволяет выйти из режима Quick Mask (Быстрая маска).

    СОВЕТ. Для быстрого переключения в режим Quick mask (Быстрая маска) и назад вы можете использовать клавишу Q.

    То, что программа перешла в требуемый режим, легко определить по следую-

    щим признакам:

    • кнопка перехода в режим Quick Mask (Быстрая маска) остается нажатой;

    • границы имеющихся в документе выделенных областей заменяются цветной окраской;

    • в заголовке окна документа выводится название режима — Quick Mask (Быстрая маска).

    На рис. 13.6 показано окно документа, находящегося в режиме Quick Mask (Быстрая маска).

    Обратите внимание — на этом рисунке в режиме Quick Mask (Быстрая маска) выделенные области не меняют своего вида (на рис. 13.6 это поверхность водоема), а невыделенные области закрашиваются полупрозрачным цветным покрытием — маской. Для удобства работы изображение, определяющее выделение, отображается полупрозрачным. При этом сквозьнего можно видеть изображение, содержащееся в документе. Перейдя в режим (Быстрая маска), можно редактировать выделение с использованием практически любых инструментов (в том числе инструментов выделения), команд и фильтров. Команды и фильтры действуют так же, как при работе с изображением в режиме Grayscale (Градации серого). Рисующие инструменты (кисть, карандаш, аэрограф и др.) позволяют добавлять к выделенной области новые участки или, наоборот, уменьшать размеры выделенной области. Для того чтобы расширить выделенную цветом зону, рисуйте белым цветом, для того чтобы ее уменьшить — черным. Рисование различными оттенками серого позволяет задавать частичное выделение пикселов. Использование кистей с мягкими, размытыми краями или инструментов и команд, размывающих изображение, позволит создать выделенную область с плавными границами.


    Рис. 13.6. Окно документа до перехода в режим Quick Mask (слева) и после него (справа)

    ПРИМЕЧАНИЕ. Режим Quick Mask (Быстрая маска) является, по сути, аналогом режима Grayscale (Градации серого). Поэтому в нем для рисования доступны только цвета, являющиеся оттенками серого цвета.

    По умолчанию в режиме Quick Mask (Быстрая маска) выделение закрашивается красным цветом. Максимальная непрозрачность пикселов, отображающих выделение, устанавливается равной 50 %. Закрашенные маской области при завершении работы с режимом Quick Mask (Быстрая маска) не входят в выделение. Можно изменить эти параметры. Для этого дважды щелкните мышью на кнопке входа в режим Quick Mask (Быстрая маска) или выхода из него. При этом на экране появится окно, показанное на рис. 13.7.

    В зоне Color Indicates (Цветом показаны) можно установить, что именно будет показывать цветная заливка. При установке переключателя Masked Areas (Маска) цветом будут выделяться области, не вошедшие в выделение. Переключатель Selected Areas (Выделение) позволяет покрасить выделенный участок. Для практического применения этот режим более удобен, чем предыдущий. На рис. 13.7 показан пример работы с подкраской выделенной области.

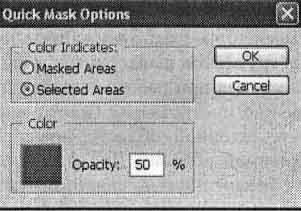

    Рис. 13.7. Окно настройки параметров режима Quick Mask

    ПРИМЕЧАНИЕ. Вид кнопки, служащей для перехода в режим Quick Mask (Быстрая маска), меняется в зависимости от установки этих переключателей. При подкраске замаскированных областей на ней отображается темный прямоугольник с белым кругом, а при подкраске выделенной области — белый прямоугольник и темный круг.

    Щелкнув мышью на цветном квадрате, расположенном в зоне Color (Цвет), вы можете определить цвет, используемый для окраски выделенной области. Это бывает полезным в тех случаях, когда используемый по умолчанию цвет плохо виден на фоне изображения. Тут же, в поле Opacity (Непрозрачность) можно задать максимальную непрозрачность окраски выделенных (или замаскированных) областей. Максимальную непрозрачность имеют области, закрашиваемые в режиме Quick Mask (Быстрая маска) черным цветом. Места, закрашиваемые белым, полностью прозрачны.

    Как мы уже говорили, после завершения быстрого редактирования выделенной области можно вернуться в нормальный режим работы программы. Для этого щелкните на кнопке, расположенной на панели инструментов рядом с кнопкой перехода в режим Quick Mask (Быстрая маска). Возможность редактирования выделенных областей предоставляет богатые возможности для создания различных эффектов. Например, готовя выделенную область, к которой планируется применить какой-либо фильтр, можно легко контролировать степень выделения пикселов и тем самым управлять силой воздействия фильтра.

    Если возникнет задача отделить от фона некоторый объект, можно закрасить его в режиме Quick Mask (Быстрая маска). После перехода в нормальный режим будет образована выделенная область, точно повторяющая контуры объекта. Сам объект после этого может быть перемещен, скопирован на новый слой или в другой документ. Вы можете редактировать выделенный объект, не затрагивая другие его участки, или, наоборот, инвертировать выделение и работать с фоном, не затрагивая объект.

    Еще одна область применения режима быстрого редактирования масок — создание выделенных областей со сложным изменением степени выделения пикселов. На рис. 13.8 приведен пример выполнения такой операции.

    Рис. 13.8. Пример создания выделения сложной формы при помощи режима быстрого редактирования маски

    Для того чтобы образовать рисунок с плавным изменением цвета, прежде всего зададим выделенную область нужной формы. Сделаем это в режиме Quick Mask (Быстрая маска) при помощи инструмента Gradient (Градиент). Результат этого

    действия показан на рис. 13.8, а. После выхода из режима Quick Mask (Быстрая маска) будут образованы контуры этой области (рис. 13.8, б). Закрасим область при помощи инструмента Paintbrush (Кисть), также можно использовать, например, инструмент Paint Bucket (Заливка). Результат представлен на рис. 13.8, в. Разумеется, это простейший пример выполнения действия такого рода. Выделение может быть нарисовано при помощи любого доступного средства. На заключительном этапе также может применяться любой инструмент, команда или фильтр.

    СОВЕТ. Подобные средства можно применять для удаления некоторых частей изображения при создании различного рода коллажей. Определив выделенную область, нажмите клавишу Delete для ее очистки.

    Использование команд редактирования выделенной области

    После того как границы выделенной области определены,их можно изменять, используя встроенные в Adobe Photoshop средства. Команды, которые понадобятся вам для этого, находятся в меню Select (Выделить).

    Часто возникает необходимость вывернуть выделение наизнанку. То есть добиться того, чтобы выделенные области стали невыделенными, а невыделенные —выделенными. В этом случае можно использовать команду Inverse (Инвертировать).

    ПРИМЕЧАНИЕ. Возможны и более сложные варианты. Например, можно перейти в режим Quick Mask (Быстрая маска), применить команду Image Adjustments Invert (Изображение • Настройки • Инвертировать), а затем вернуться в нормальный режим.

    Если вам надо сгладить границы выделения, сделать их менее резкими, воспользуйтесь командой Feather (Растушевка). После ее вызова на экране появится окно, в котором следует ввести радиус размытия краев выделенной области. Эта операция может оказаться полезной, допустим, для смягчения перехода от зоны действия инструмента или фильтра к незатронутой области. Можно применить эту команду для получения фрагментов изображения с плавным изменением прозрачности по краям. Выделив фрагмент и сгладив границы выделения, надо скопировать содержимое выделения в буфер обмена или инвертировать выделение и удалить все, кроме нужного объекта.

    Команды Grow (Смежные пикселы) и Similar (Подобные оттенки) дают возможность расширить выделение на другие пикселы изображения, ориентируясь на их цвет. Команда Grow (Смежные пикселы) позволяет распространить выделение на пикселы, прилегающие к уже выделенным и имеющие сходный оттенок. Это похоже на инструмент Magic Wand (Волшебная палочка). Если вам необходимо распространить выделение на все пикселы изображения, имеющие оттенки, сходные с оттенками выделенных пикселов, используйте команду Similar(Подобные оттенки). Ее действие сходно с действием команды Color Range (Выбор цвета), но за основу для построения выделения берутся оттенки пикселов, уже содержащихся в выделенной области.

    Трансформирование выделенной области

    После того как выделение создано, его геометрические размеры можно изменять вручную. Для этого служит команда Select Transform Selection (Выделить • Трансформация выделения). Она позволяет изменять высоту и ширину выделения, поворачивать его, наклонять и искажать. Эти операции можно выполнять двумя способами —в окне документа при помощи мыши или панели настроек.

    Первыйспособ обеспечивает большую наглядность и удобен для визуального подбора пропорций и размеров. Второй способ основан на вводе параметров в цифровом виде, что удобно для многократного повторения однотипных операций, а также для точной установки размеров выделенной области.

    Сначала рассмотрим изменение параметров при помощи мыши. Во время трансформирования выделения в окне документа отображается специальная рамка. На ее границах и углах располагаются маркеры. Перемещая их мышью, можно изменять форму и пропорции выделенной области. Вид окна документа во время выполнения этой операции показан на рис. 13.9.

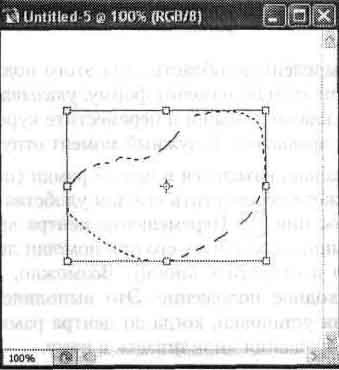

    Рис. 13.9. Трансформирование выделенной области

    При наведении курсора мыши на маркеры рамки он изменяет свою форму. Она зависит от того, какой из размеров выделения можно изменять. Для изменения выделения подведите курсор к маркеру, нажмите левую клавишу мыши и переместите маркер в нужное положение. Угловой маркер позволяет изменять одновременно и высоту, и ширину области. Если, выполняя это действие, удерживать нажатой клавишу Shift, пропорции выделения останутся неизменными.

    Это полезно для масштабирования без искажений. Кроме высоты и ширины выделенной области вы можете изменять ее форму. Эта операция выполняется при помощи тех же маркеров, но при нажатой клавише Ctrl. Перемещая центральные маркеры сторон рамки, можно наклонять выделение. При помощи угловых маркеров можно изменить его форму. На рис. 13.10 показано, как выглядит при этом окно документа.

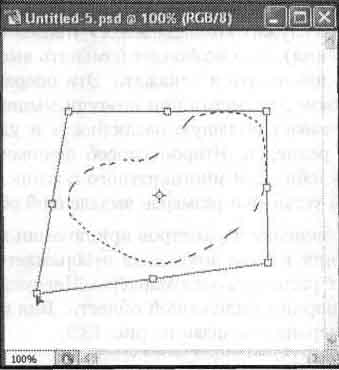

    Рис. 13.10. Изменение формы выделения

    Вы можете вращать выделенную область. Для этого подведите курсор к рамке с внешней стороны. При этом он изменит форму, указывая направление поворота. Нажмите левую клавишу мыши и переместите курсор — рамка, а вместе с ней и выделение будут вращаться. В нужный момент отпустите клавишу мыши.

    Центр вращения изначально находится в центре рамки (он выделен точкой с перекрестием), но вы можете переместить его для удобства придания выделенной области нужного положения. Перемещение центра вращения также выполняется при помощи мыши. Схватите его при помощи левой кнопки, перенесите в нужную позицию и отпустите кнопку. Возможно, вам захочется вернуть центр вращения в исходное положение. Это выполняется тем же способом. Причем для облегчения установки, когда до центра рамки остается определенное расстояние, центр вращения прилипает к нему.

    Также вам предоставляется возможность перемещения выделения. Для этого поместите курсор мыши внутри рамки (но не над центром вращения). Нажмите левую клавишу мыши и переместите рамку в нужное положение.

    После того как вы произведете все необходимыедействия, необходимо применить их. Для этого нажмите клавишу Enter или дважды щелкните внутри рамки. Если вы не хотите применять изменения, нажмите клавишу Esc.

    Если вы хотите точно управлять изменением выделенной области или вам необходимо повторить ранее выполненную операцию, воспользуйтесь панелью настройки (аналогом панели свойств инструмента). Панель настройки редактирования выделенной области показана на рис. 13.11. С ее помощью возможно выполнение практически всех преобразований, выполняемых при помощи мыши.


    Рис. 13.11. Панель настройки редактирования выделенной области

    Рассмотрим элементы управления, находящиеся на панели настройки во время работы с командой Transform Selection (Трансформация выделения). Слева расположен переключатель в виде девяти квадратов. При помощи него можно выбрать положение центра вращения. Центральный квадрат соответствует расположению опорной точки в центре рамки. Остальные квадраты позволяют поместить центр вращения в один из маркеров, расположенных на краях рамки. Переместить опорную точку можно, щелкнув мышью на нужном квадрате.

    Изменение размеров и формы выделенной области осуществляется путем ввода значений с клавиатуры в имеющиеся на панели поля. Переместить выделение можно при помощи полей X и Y. По умолчанию в них отображаются координаты центра вращения. Если щелкнуть на кнопке с изображением треугольника, расположенной между полями, будут выведены не значения координат, а разница между текущим и исходным положением (приращения координат). Эти значения могут быть больше и меньше нуля.

    Поля W и Н отвечают за высоту и ширину выделенной области. Между полями расположена кнопка с изображениемзвеньев цепи. Если она нажата, изменение размеров выделения происходит синхронно — при изменении одного автоматически изменяется другой. Это позволяет изменять размеры, не меняя при этом формы.

    Отдельное поле отвечает за поворот выделения. В него можно ввести угол поворота в градусах. Также имеются поля, при помощи которых можно изменять наклон выделенной области. Отдельно вводятся значения наклона (также в градусах) для вертикальной (поле Н) и горизонтальной (поле V) плоскостей.

    ПРИМЕЧАНИЕ. Все преобразования, выполняемые над выделением (границами выделенного фрагмента изображения), оказывают влияние только на само выделение, а не на находящееся в его пределах изображение.

    Дополнительные возможности редактирования выделенных областей предоставляет режим искажения (Warp), добавленный в Adobe Photoshop CS 2. Для перехода в этот режим и выхода из него служит кнопка-переключатель, расположенная в правой части панели настройки трансформирования выделенной области.

    СОВЕТ. Для выполнения аналогичных преобразований над пикселами изображения выделите нужный фрагмент и вызовите команду Edit Free Transform (Правка • Свободное трансформирование) или нажмите комбинацию клавиш Ctrl+T.

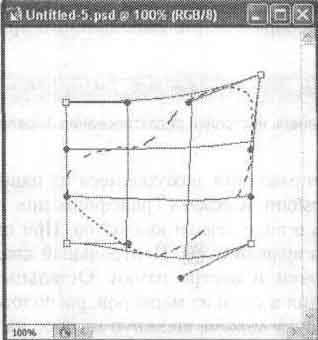

    Рис. 13.12. В режиме искажения (Warp) вы можете более гибко изменять форму выделенной области, придавая ей причудливые очертания


    При переходе в режим искажения изменяется вид окна документа (рис. 13.12). Перемещая находящиеся в окне маркеры, вы можете изменять форму выделения так же, как и в обычном режиме трансформирования (см. рис. 13.10). Однако каждый из угловых маркеров снабжен двумя рычагами, определяющими кривизну рамки, в которую вписывается трансформируемая выделенная область.


    Рис. 13.13. Вы можете воспользоваться одним из предустановленных вариантов искажения выделенной области


    На панели настройки преобразования (рис. 13.13) находится список Warp (Искажение), из которого вы можете выбрать один из предустановленных эффектов, применяемых к выделенной области. Управлять преобразованием выделения можно с помощью маркера, находящегося в окне документа, или с помощью полей панели настройки.

    Для возврата к произвольному искажению выберите пункт Custom (Произвольно) из списка Warp (Искажение).

    После того как вы внесете необходимые изменения, их следует применить. Для этого можно дважды щелкнуть мышью внутри рамки или нажать Enter. Также можно щелкнуть на кнопке с галочкой, расположенной в правой части панели настройки. Для отмены преобразования можно нажать клавишу Esc или щелкнуть на кнопке с изображением запрещающего знака, также находящейся на панели настройки.


    Сохранение и загрузка областей

    Кроме операций по преобразованию выделенных областей, Adobe Photoshop предоставляет возможность сохранения выделений в файле изображения и его последующей загрузки. Хранить выделения могут толькофайлы, сохраненные в форматах, поддерживающих такие возможности, например, в формате PSD. Сохранить выделенную область можно командой SelectSave Selection (Выделить • Сохранить выделение). При ее вызове на экране появится окно настройки, показанное на рис. 13.14.

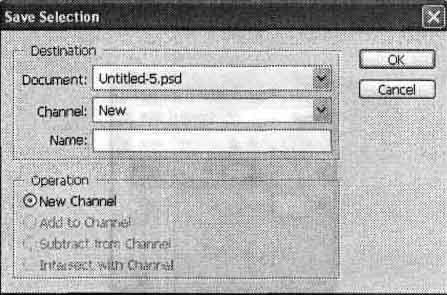

    Рис. 13.14. Окно команды Save Selection


    В списке Document (Документ) выберите имя файла (из числа открытых в данный момент), в котором будет сохранено выделение. Если вы выберете пункт New (Новый), Photoshop создаст новый документ, в котором выделение будет сохранено в виде альфа-канала, этот канал будет единственным. Из списка Channel (Канал) можно выбрать, в каком канале будет сохранено выделение. По умолчанию выбран пункт New (Новый) — выделение сохраняется в новом альфа-канале. При этом в поле Name (Имя) можно ввести название канала. Образованные таким образом каналы доступны при помощи палитры Channels (Каналы). Выбрав на ней нужный канал, вы можете редактировать его, как обычное изображение. При этом будет изменено выделение, сохраненное в канале.

    Вы также можете сохранить выделение в существующем канале, если уже сохраняли выделенные области в этом документе. При этом становятся доступными переключатели, расположенные в нижней части окна:

    • Replace Channel (Заменить канал) — сохраняемое выделение замещает имеющийся канал; при сохранении выделения в новом канале этот переключатель называется New Channel (Новый канал);

    Add to Channel (Добавить к каналу) — площадь выделения добавляетсяк выделенной области, сохраненной в выбранном канале;

    Subtract from Channel (Вычесть из канала) — выделение вычитается из канала;

    Intersect with Channel (Пересечение с каналом) — в канале будет сохранена область, принадлежащая одновременно и новому, и сохраненному ранее выделениям.

    ПРИМЕЧАНИЕ. Если вы не введете имя нового канала, то он получит имя вида AlphaN, где N — номер канала.

    Если вы работаете со слоем, отличным от фонового, список Channel (Канал) кроме уже перечисленных пунктов будет содержать пункт Layer N Mask (Маска слоя N). При выборе этого пункта выделение будет сохранено в виде маски слоя номер 1.


    Рис. 13.15. Выделенная область, сохраненная в виде маски слоя 1.


    После того как вы сохраните выделение в файле, его можно будет в любой момент загрузить и использовать в работе. Для этого вызовите команду Select Load Selection (Выделить • Загрузить выделение). На экране появится окно настройки, показанное на рис. 13.16.

    Из списка Channel (Канал) выберите альфа-канал, содержащий нужную выделенную область. Если вы установите флажок Invert (Инвертировать), выделение будет загружено в инвертированном (негативном) виде. При работе на любом слое кроме фона в списке каналов присутствует пункт вида Layer N Transparency (Прозрачность слоя N). Выбрав этот пункт, можно выделить непрозрачные области слоя.

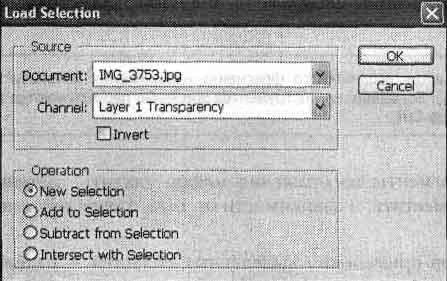

    Рис. 13.16. Окно команды Load Selection


    В том случае, когда документ уже содержит выделенную область, с загружаемым выделением можно производить некоторые дополнительные операции. Для этого используйте переключатели, находящиеся в зоне Operation (Операция):

    New Selection (Новое выделение) — перед загрузкой выделения имеющиеся выделенные области очищаются; этот переключатель установлен по умолчанию;

    Add to Selection (Добавить к выделению) — загружаемое выделение добавляется к уже существующему;

    Subtract from Selection (Вычесть из выделения) — загружаемое выделение вычитается из уже выделенной области;

    Intersect with Selection (Пересечь с выделением) — после загрузки выделенной окажется область, входящая и в загружаемое выделение, и в выделение, находившееся в окне до вызова команды.

    ПРИМЕЧАНИЕ. Если текущий слой имеет маску (Layer mask), можно при помощи команды Load Selection (Загрузить выделение) преобразовать ее в выделенную область. Для этого из списка Channel (Канал) выберите пункт Layer N Mask (Маска слоя N).

    СОВЕТ. Работая с инструментами выделения (например, Rectangular marquee (Прямоугольное выделение)), вы можете быстро вызывать команды Save Selection (Сохранить выделение) и Load Selection (Загрузить выделение) с помощью контекстного меню поля изображения.

    Использование выделенных областей

    Выделив фрагмент изображения, вы отделяете его от остальной части рисунка. После этого вы можете использовать инструменты, команды и фильтры, не боясь внести нежелательные изменения в остальную часть изображения. Кроме того, выделенный фрагмент изображения можно скопировать в буфер обмена. Из буфера обмена вы можете вставить фрагмент в другое изображение, редактируемое в Adobe Photoshop, создать на его основе новый документ или же использовать скопированное изображение в другой программе.

    ПРИМЕЧАНИЕ. Для перемещения выделенного фрагмента изображения используйте инструмент Move (Переместить). Большинство инструментов временно переключаются в этот режим при нажатой клавише Ctrl.

    Выделенные фрагменты изображения можно удалить, заполнить однородным цветом или переместить, в зависимости от того, какие действия вы планируете произвести. Один из способов применения выделенных областей — отделение фрагментов изображения от окружающего фона. Подобные действия часто требуется выполнять при подготовке коллажей, подборок фотографий и других подобных операциях. Например, вы можете выделить фрагмент изображения, отделить его отфона и перенести на прозрачный слой. После этого вам будет легко помещать этот объект на любой фон и в любое окружение. Кроме того, вы можете оставить слой с исходным изображением про запас, а все действия производить над его копией, вынесенной на новый слой.

    СОВЕТ. Один из способов применения слоев изображения — создание резервных копий изображения в пределах одного файла.

    На рис. 13.17 приведен пример такой операции.

    В верхнем левом углу (рис. 13.17) показано исходное изображение. В данном случае это фотография бронзового грифона (такие грифоны расположены в Санкт-Петербурге рядом со зданием Академии художеств). Сама фотография довольно неприглядна, но если вас интересует сам грифон, а не его окружение, вы вполне можете извлечь его из фотографии и использовать отдельно.

    Прежде всего нужно построить выделенную область, повторяющую контур выбранного объекта. Для этого можно воспользоваться инструментом Magic Wand (Волшебная палочка) или Magnetic Lasso (Магнитное лассо). Получаемое при этом выделение может иметь искажения и отклонения по краям. Исправить их можно при помощи режима Quick Mask (Быстрая маска). На рис. 13.17 (вверху справа) показано построенное выделение.

    СОВЕТ. Вы можете использовать любые методы построения выделенных областей в любом сочетании. Можно выделять объекты, складывать или вычитать выделенные области, трансформировать границы выделений. При работе со сложными выделенными областями, особенно если таких областей несколько, удобно воспользоваться уже знакомыми нам функциями сохранения и загрузки выделенных областей.


    Рис. 13.17. Пример выделения объекта из окружающего фона и его использования отдельно от исходного изображения

    Выделив объект можно инвертировать выделение (при помощи команды Select Inverse (Выделить • Инвертировать)) и, нажав клавишу Delete, удалить окружающий фон. Для удобства дальнейших операций перед удалением фона лучше поместить изображение на новый слой, например, скопировав слой текущий. Выделенный объект показан на рис. 13.17 внизу слева.

    ПРИМЕЧАНИЕ. По умолчанию скопированный в буфер обмена объект ­«вставляется» в новый пустой слой. Это позволяет одновнеменно избавится от фона и получить новый слой для продолжения работы с выделеным фрагментом. Если выделение не было снято после копирования фрагмента в буфер, при вставке фрагмент изображения окажется внутри выделеной области.

    Полученный в результате таких операций объект следует доработать. Делов том, что на его краях остаются пикселы, частично окрашенные в цвет фона. При помещении такого объекта на фоне, имеющем оттенок, отличный от фона исходного изображения, вокруг объекта возникает ореол темных или светлых пикселов. Исправить этот недостаток можно при помощи команды Layer Matting Defringe (Слой • Обработка краев • Устранить кайму). Она позволяет заменить расположенные на краях изображения пикселы, отличающиеся поцвету от основного цвета объекта, на пикселы, близкие к основному цвету Вызвав команду, введите в появившемся на экране окне радиус зоны обработки.

    В меню Layer • Matting (Слой • обработка краев) вы также найдете команды Remove Black Matte (Удалить черную кайму) и Remove White Matte (Удалить белую кайму), которые позволяют автоматически удалить оставшиеся на изображении остатки белого или черного фона.


    СОВЕТ. Можно удалить лишние пикселы оставшиеся от фона, в ручную. Воспользуйтесь, например инструментом Erase (Ластик).

    После обработки можно поместить объект на новый фон и применить к нему какие-либо эффекты. На рис. 13.17 внизу справа показан результат обработки.

    Использование команды Extract

    Adobe Photoshop содержит средство, позволяющее выполнять выделение объектов в полуавтоматическом режиме. Это команда FilterExtract (Фильтр • Отделить от фона). С ее помощью вы можете получить отделенный от фона объект без необходимости вручную строить выделение.


    Рис. 13.18. Окно настройки команды Extract


    После вызова этой команды на экране появится окно настройки. Оно показано на рис. 13.18. Использовать это средство довольно просто. Прежде всего надо определить область, в которой будет производиться поиск границы объекта. Для этого используется инструмент Edge Highlighter (Маркирование краев). Выберите его и обведите объект по контуру. В поле Brush Size (Размер кисти) можно выбрать размер кисти. Это позволяет задать ширину зоны поиска границы объекта. Из списка Highlight (Подсветка) можно выбрать цвет, которым будет отмечаться граница. Если вы установите флажок Smart Highlighting (Полуавтоматическое маркирование), то во время выделения границы программа будет автоматически отслеживать границу между контрастными пикселами. Границу выделенного объекта следует замкнуть. Удерживая при рисовании границы клавишу Ctrl, можно временно переключиться в этот режим без установки флажков.

    ПРИМЕЧАНИЕ. Сочетание клавиш Ctrl+Z позволяет или отменить последнее действие, или вернуть последнее отмененное действие.

    После того как вы выделите границу объекта, залейте внутренность объекта инструментом Fill (Заливка).Залитая область будет отделена от фона в любом случае. Из списка Fill (Заливка)можно выбрать цвет, которым будет отмечена залитая область.

    При отсутствии заливки произвести выделение объекта нельзя. Если вы все-таки не хотите задавать эту область, установите флажок Force Foreground (Выделить рабочий цвет) и выберите цвет, на котором будет основано выделение. Для выбора цвета щелкните на цветном прямоугольнике, расположенном под флажком (выбрать цвет можно только при установленном флажке).

    При необходимости подкорректируйте границу и заливку инструментом Eraser (Ластик).

    Подготовив объект, щелкните на кнопке Preview (Просмотр). В окне команды вы увидите предварительный результат выделения объекта, после чего сможете исправить недостатки полученного изображения.

    Для удаления частей изображения используйте инструмент Cleanup (Очистка). Инструмент Edge Touchup (Восстановление границы) позволяет увеличить четкость границы выделенного объекта.

    Если границы объекта имеют резкие изломы, попробуйте увеличить значение в поле ввода Smooth (Сгладить). Исправив обнаруженные недостатки, щелкните на кнопке ОК для применения эффекта. Если вы хотите вернуться к исходным настройкам, нажмите клавишу Alt и затем щелкните на кнопке Reset (Восстановить), замещающей кнопку Cancel (Отмена).

    При грамотном использовании команда Extract (Экстракция) может существенно упростить работу по подготовке материалов для оформления сайтов и выполнения других подобных работ. В некоторых случаях программа не может качественно определить контур объекта. Особенно часто это происходит, если обрабатывается малоконтрастное одноцветное изображение. Тогда можно использовать различные сочетания методов выделения.

    На этом закончим рассмотрение основных методов работы с выделенными областями и перейдем к рассмотрению процесса подготовки элементов веб-страниц на основе графических и текстовых объектов.

    В этой главе мы ознакомились с основными средствами работы с выделенными областями изображения. Мы рассмотрели методы создания выделений, их обработки и изменения, а также способы сохранения выделенных областей в файле и их вызова для использования.

    Были подробно рассмотрены методы выделения фрагментов изображения, такие как инструменты Magic Wand (Волшебная палочка) и Lasso (Лассо), команды Color Range (Выбор цвета) и Extract (Извлечь), а также режим Quick Mask (Быстрая маска). С их помощью легко готовить исходные материалы для составления коллажей и композиций.

    Глава 14

    Цветовая коррекция фотоснимков

    В этой главе мы познакомимся с наиболее привлекательной возможностью цифровой фотографии — простотой коррекции и устранения различных недостатков полученного изображения. Такие недостатки, как недостаточная яркость, слишком высокий или недостаточный контраст, искажения оттенков, легко устраняются с помощью графического редактора, причем результат обработки можно наблюдать прямо в процессе редактирования. Методы ретуши (устранения недостатков) цифрового изображения намного превосходят методы традиционной фотографии. Можно с легкостью устранить такие небольшие недостатки, как морщины на портрете или попавшие в кадр объекты.

    Устранение явных механических повреждений снимка мы рассмотрим в одной из следующих глав, а здесь уделим основное внимание коррекции отклонений яркости, контраста и оттенков изображения от реальности или от желаемого состояния. Сразу отметим, что методы и способы цветокоррекции, с которыми мы здесь познакомимся, могут успешно применяться не только для устранения недостатков снимка, но и в качестве художественных эффектов. Попрактиковавшись в работе с Adobe Photoshop, вы научитесьопределять, какие методы коррекции следует использовать для придания изображению того или иного вида.


    Использование выделения фрагментов изображения

    Прежде чем говорить о возможностях коррекции изображения, предоставляемых в ваше распоряжение Adobe Photoshop, отметим, что вы можете применять все средства редактирования изображения не только к изображению в целом, но и к любому его фрагменту.

    Используйте рассмотренные нами способы выделения фрагментов изображения для задания области действия инструментов, команд и фильтров. В полной мере это касается и методов цветокоррекции, рассматриваемых в этой главе.


    Анализ экспозиции кадра

    Часто бывает полезным оценить, достаточной ли была экспозиция при съемке кадра. Располагая этими данными, можно выбрать средства для коррекции изображения. Последующую съемку вы будете выполнять с учетом внесенных изменений.

    Экспозицией называют процесс засвечивания светочувствительной пленки или матрицы цифровой камеры в процессе съемки. Этим же термином обозначают степень засвеченности кадра — чем больше света попало на пленку (или матрицу), тем больше экспозиция. Увеличить экспозицию при съемке можно, увеличив выдержку и/или открыв диафрагму объектива. Для уменьшения экспозиции следует уменьшить выдержку или закрыть диафрагму (при этом значение, обозначающее степень закрытия диафрагмы, увеличивается).

    Так как получить качественный снимок часто оказывается гораздо проще, чем привести его к нормальному виду средствами коррекции, старайтесь точнее выставлять параметры съемки и при необходимости вмешиваться в работу автоматики фотоаппарата. Например, при съемке в ясный солнечный день фотоаппарат может очень хорошо сфотографировать небо, а лица ваших знакомых окажутся настолько темными, что узнать их будет непросто. И наоборот, при съемке ночью со вспышкой окружающая вас обстановка может оказаться слишком темной, при том что объекты, расположенные неподалеку, будут ярко освещены.

    Избежать таких нежелательных эффектов можно, грамотно используя возможности камеры. Если ваш фотоаппарат позволяет вручную менять параметры съемки, сделайте несколько кадров с различными настройками. Пользователи цифровых фотокамер при этом имеют громадное преимущество перед теми, кто предпочитает традиционную пленку, — на дисплее камеры вы можете сразу просмотреть сделанный кадр и определить, требуется ли изменение заданных параметров. Некоторые камеры могут автоматически делать несколько снимков с различными значениями экспозиции и других параметров.

    СОВЕТ. Многие цифровые фотокамеры и продвинутые пленочные аппараты позволяют вводить экспокоррекцию — вручную задавать коэффициент, учитываемый камерой при установке параметров съемки. При съемке в ручном режиме вы можете самостоятельно увеличивать или уменьшать выдержку и диафрагму, добиваясь различных эффектов.

    Для анализа экспозиции кадра удобно использовать гистограммы яркости — графики, отображающие распределение пикселов изображения по яркости. Обычно эти графики называют просто гистограммы. На таком графике можно увидеть, какая часть изображения окрашена в темные тона, какая — в близкие к нейтральным, а какая — в светлые. Получить доступ к гистограммам можно при помощи специальной панели Histogram (Гистограммы) или команды Image Adjustments Levels (Изображение • Настройки • Уровни). Панель Histogram (Гистограммы) показана на рис. 14.1.


    Рис. 14.1. Панель Histogram


    График распределения пикселов по яркости имеет следующий смысл — яркость пикселов возрастает слева направо. Чем выше пик в соответствующей точке, тем большее число пикселов имеет соответствующую яркость. На рис. 14.1 приведена гистограмма для изображения, большая часть которого окрашена в темные или нейтральные тона. Цвета, близкие к чистому белому, практически отсутствуют.

    СОВЕТ. Многие цифровые фотокамеры, даже не очень высокого класса, позволяют просмотреть гистограмму яркости на дисплее сразу после съемки или на более ранних кадрах, находящихся в памяти фотоаппарата.

    Разница между минимальной и максимальной яркостями (крайними справа и слева столбцами на гистограмме яркости) определяет диапазон яркостей, присутствующих в изображении, — его динамический диапазон. Чем шире динамический диапазон, тем более качественным, гладким будет изображение. Однако при чрезмерно равномерном распределении пикселов по яркости изображение может оказаться малоконтрастным. Высококонтрастное изображение имеет более узкий динамический диапазон — число оттенков, отделяющих самые темные цвета от самых светлых, значительно меньше, чем в изображении, насыщенном полутонами.

    В некоторых случаях в верхнем правом углу панели отображается символ в виде треугольника. Щелкнув на нем, можно увидеть график, реально соответствующий изображению в данный момент. Наличие этого символа на панели обозначает, что на панели находится график, построенный по ранее сохраненным данным.

    ПРИМЕЧАНИЕ. Гистограммы указывают не цвет конкретного пиксела, а число пикселов, имеющих определенную яркость. Кроме того, высота столбцов на графике относительная, то есть она отображает не реальное число пикселов, а соотношение между числом пикселов, имеющих разные значения яркости.

    Рассмотрим влияние экспозиции на вид гистограмм яркости. На рис. 14.2 показан пример изображения с нормальной экспозицией.

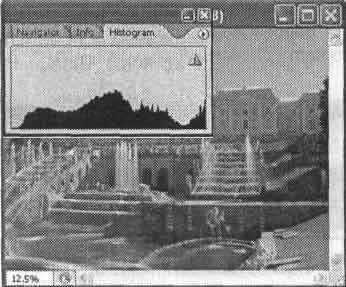

    Рис. 14.2. Изображение, имеющее нормальную экспозицию, и гистограмма яркости, соответствующая этому изображению


    На гистограмме (рис. 14.2) видно, что изображение состоит в основном из пикселов, окрашенных в нейтральные и несколько более темные тона. Также имеется некоторое количество пикселов с совсем светлой окраской.

    Распределение пикселов по яркости в значительной степени зависит от сюжета кадра. Например, кадр снежного поля или пустыни при солнечном свете будет содержать в основном светлые пикселы, а при равномерном распределении пикселов во всем диапазоне яркостей может стать совершенно невыразительным или искусственным.

    СОВЕТ. При анализе гистограмм яркости всегда учитывайте сюжет съемки. Настройки экспозиции путем простого растягивания пикселов по диапазону яркости (такая операция выполняется при автоматической коррекции цветовых уровней) может улучшить вид изображения, но применим этот метод далеко не всегда.

    На рис. 14.3 приведен пример переэкспонированного (слишком светлого) изображения и соответствующей ему гистограммы.

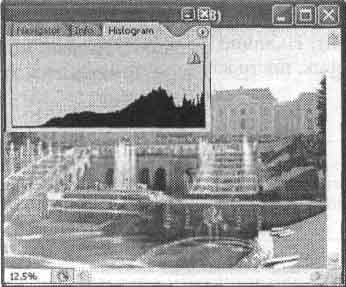

    Рис. 14.3. Пример переэкспонированного изображения


    СОВЕТ. Резкий выброс (пик) на гистограмме яркостей в крайней правой части шкалы (соответствующей белому цвету) говорит о том, что некоторые части изображения могут оказаться пересвеченными —потеряют часть деталей и станут равномерно белыми. Следует избегать таких ситуаций, так как вернуть пересвеченным участкам изображения нормальный вид практически невозможно.

    Как видно на этом рисунке, большая часть пикселов окрашена в светлые тона. Большая часть диаграммы яркостей (гистограммы) смещена в область светлых оттенков, а в области темных оттенков большая часть доступного диапазона яркостей не задействована. Динамический диапазон изображения уже, чем у изображения, показанного на рис. 14.2, изображение имеет низкий контраст. Для регулировки яркости и контраста следует растянуть динамический диапазон в сторону темных оттенков. О том, как это сделать, мы расскажем позднее.


    ПРИМЕЧАНИЕ. Можно разделить понятия динамического диапазона изображения (разницы между самым темным и самым светлым оттенками, встречающимися в изображении) и доступного динамического диапазона. Его ширина определяется параметрами фотоаппарата, бумаги используемой для печати, особенностями используемого программного обеспечения и другими свойствами среды обитания изображения.

    На рис. 14.4 показано недоэкспонированное изображение, оно гораздо темнее,

    чем изображения, показанные на рис. 14.2 и 14.3.



    Рис. 14.4. Пример переэкспонированного изображения и гистограммы яркости.


    В отличие от изображения, показанного на рис. 14.3, динамический диапазон изображения смещен (относительно доступного динамического диапазона) в область темных тонов. Он также уже, чем у нормально экспонированного изображения. Для исправления экспозиции необходимо расширить динамический диапазон изображения в область светлых оттенков.

    СОВЕТ. Недосвеченные, темные изображения гораздо лучше поддаются коррекции, чем пересвеченные. Поэтому при съемке сложных сюжетов лучше получить немного более темное изображение, чем слишком светлое.

    Настройки яркости и контраста изображения

    В тех случаях, когда изображение кажется вам слишком светлым или слишком темным, можно проанализировать экспозицию изображения и применить имеющиеся в Adobe Photoshop CS 2 средства цветокоррекции. Сложные методы коррекции, дающие вам практически полный контроль над параметрами изображения, мы рассмотрим несколько позже, а сейчас познакомимся с более простыми методами, позволяющими решить проблему в большинстве случаев.

    Команда ImageAdjustments Brightness/Contrast (Изображение • Настройки • Яркость/Контраст) позволяет изменять общую яркость изображения и его контраст. На рис. 14.5 показано окно, выводимое на экран при вызове этой команды.

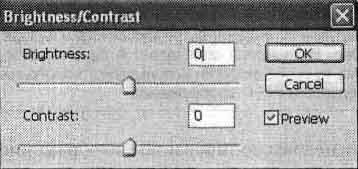

    Рис. 14.5. Окно команды Brightness/Contrast


    Ползунок и поле ввода Brightness (Яркость) позволяет управлять яркостью изображения, а ползунок и поле ввода Contrast (Контраст) контролирует контрастность картинки. Увеличивая или уменьшая значения, отображаемые на ползунках и в полях ввода, можно, соответственно, увеличивать или уменьшать яркость или контраст изображения.

    Действия, выполняемые при изменении обобщенных значений яркости и контраста изображения, на самом деле приводят к изменению цветовых уровней и динамического диапазона изображения. Используя команду Brightness/Contrast (Яркость/Контраст), можно выполнять довольно сложные преобразования с помощью простого и понятного интерфейса.

    На рис. 14.6 показан пример обработки изображения командой Brightness/Contrast (Яркость/Контраст). В верхнем ряду можно видеть (слева направо) исходное изображение, изображение после уменьшения яркости и изображение после увеличения яркости. В нижнем ряду также находится исходное изображение, изображение после уменьшения контраста и изображение после увеличения контраста.

    Провести коррекцию контраста изображения можно также в автоматическом режиме. Для этого используйте команду Image Adjustments Auto Contrast (Изображение • Настройки • Автоконтраст). Эта команда автоматически изменит контраст изображения так, чтобы самые яркие участки изображения стали белыми, а самые темные — черными.



    Рис. 14.6. Пример использования команды Brightness/Contrast


    ПРИМЕЧАНИЕ. Хотя автоматизированная коррекция может дать неплохой результат, эффективность ее применения сильно зависит от вида изображения.

    Можно управлять и соотношением темных и светлых участков изображения. Для этого используйте команду Image Adjustments Shadow/Highlight (Изображение • Настройки • Тени/Света). Она позволяет изменять площадь, занимаемую тенями или светлыми участками изображения, их яркость, а также соотношение темных и ярких участков изображения. На рис. 14.7 показано окно этой команды.

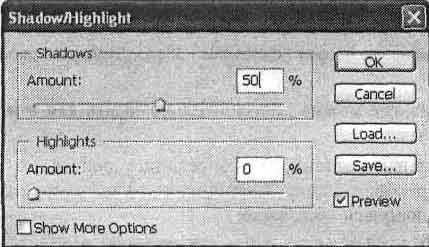

    Рис. 14.7. Окно команды Shadow/Highlight


    Ползунок Amount (Эффект), расположенный в группе Shadows (Тени), позволяет регулировать плотность теней — темных участков изображения. В группе Highlights (Блики) расположен ползунок, с помощью которого можно управлять плотность (затемненностыо) светлых участков изображения. Вместо ползунков для указания значений параметров можно использовать расположенные в окне поля ввода.

    В нижней части окна, показанного на рис. 14.7, находится флажок Show More Options (Дополнительные параметры). Установив его, можно вывести на экран дополнительные органы управления соотношением темных и светлых областей изображения. При этом окно команды примет вид, показанный на рис. 14.8.

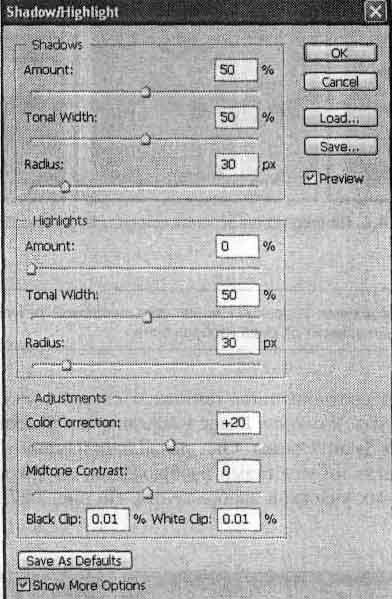

    Рис. 14.8. Окно команды Image Adjustments Shadow/Highlight в расширенном режиме


    В расширенном режиме можно дополнительно задать для темных и светлых областей два параметра:

    Tonal Width (Диапазон оттенков) — определяет диапазон оттенков, к которым применяется преобразование. Увеличивая это значение, вы увеличиваете область, подвергающуюся обработке;

    Radius (Радиус) — определяет радиус, в пределах которого для каждого пиксела производится поиск светлых и темных областей.

    Также вы получите доступ еще к нескольким новым параметрам.

    Color Correction (Цветовая коррекция) — управляет дополнительно вводимой в изображение коррекцией оттенков светлых и темных областей. Используя этот параметр, можно сделать цвета изображения более или менее насыщенными. Обратите внимание — цветокоррекция в данном случае применяетсятолько к областям изображения, распознанным и обработанным как тень или ярко освещенная область.

    При работе в режиме Grayscale (Градации серого) этот параметр заменяется параметром Brightness (Яркость).

    Midtone Contrast (Контраст средних тонов) — позволяет управлять контрастом изображения в областях, окрашенных в нейтральные и близкие к ним цвета.

    Black Clip (Отсечение черного) и White Clip (Отсечение белого) — определяют, какой уровень яркости получат новые тени и светлые участки изображения. По сути дела, увеличивая эти значения, вы управляете сужением динамического диапазона изображения. Это позволяет сделать изображение более четким, однако слишком высокие уровни теней и подсветок приводят к потере деталей и излишнему контрасту.

    Кнопка Save As Defaults (Установить по умолчанию) позволит вам сохранить установленные в окне значения и автоматически выставлять их при открытии окна команды Shadow/Highlight (Тени/Света).

    В правой части окна находятся кнопки ОК и Cancel (Отмена). Кнопки Save (Сохранить) и Load (Загрузить) позволяют сохранять и загружать ранее сохраненные значения параметров применения команды. Там же находится флажок Preview (Просмотр). Когда он установлен, результаты изменения параметров сразу же отображаются в диалоговом окне.

    Еще одна команда, предназначенная коррекции яркости и контраста изображения, — Image Adjustments Exposure... (Изображение • Настройки • Экспозиция). Ее окно показано на рис. 14.9.

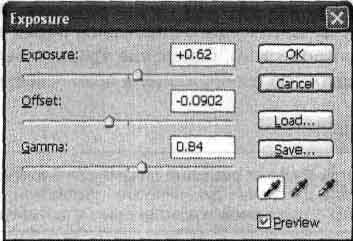

    Рис. 14.9. Окно команды Exposure (Экспозиция)


    Перемещая находящиеся в этом окне ползунки, вы можете управлять следующими параметрами:

    Exposure (Экспозиция) — позволяет управлять яркостью светлых областей изображения, не влияя на пикселы, окрашенные в темные тона;

    Offset (Смещение) — задает яркость темных областей изображения, не затрагия светлые участки;

    Gamma (Гамма) — управляет общей яркостью изображения.

    Кроме того, вы можете использовать три кнопки с изображением пипеток, расположенные в нижней части окна. Выберите одну из пипеток и щелкните в нужной точке изображения для получения следующего эффекта:

    • Черная пипетка — пикселы, имеющие такую же яркость, как указанная вами точка изображения, становятся черными;

    • Серая пипетка — выбранные пикселы приобретают нейтральный серый цвет;

    • Белая пипетка — выбранные пикселы становятся белыми.

    Настройки цветовых уровней

    В некоторых случаях изображение страдает от неправильно установленной экс-озиции или уже рассмотренных возможностей простых средств коррекции, не  хватает для достижения желаемого эффекта. Тогда можно прибегнуть к коррекции цветовыхуровней.

    Цветовыми уровнями называют значения яркости, соответствующие самым ярким, самым темным и нейтрально окрашенным участкам изображения. На изображении, имеющем максимально широкий динамический диапазон, самые яркие участки окрашены в белый цвет, самые темные — в черный, а нейтральные — в серый. Яркость нейтрального серого цвета лежит посередине между яркостью белого и черного цветов. Поэтому цветовые уровни часто называют уровнями белого, черного и серого.

    Уровни белого и черного цветов ограничивают диапазон яркостей, присутствующих в изображении, — его динамический диапазон. Чем дальше друг от друга они находятся, тем больше деталей может содержать изображение итем более плавными могут быть его цветовые переходы. Изменяя эти уровни, можно регулировать ширину динамического диапазона, влияя тем самым на контрастность изображения. Кроме того, изменение уровней белого и черного цветов позволит управлять яркостью изображения в ярко освещенных областях и в затененных участках.

    ПРИМЕЧАНИЕ. Цветовые уровни ограничивают реальный динамический диапазон изображения, который может не совпадать с доступным динамическим диапазоном, определяемым свойствами цифровой фотокамеры, программным обеспечением и другими параметрами.

    Уровень серого задает нейтральную, промежуточную яркость — середину динамического диапазона. Изменив этот уровень, можно изменить соотношение между яркостями пикселов, относящихся к темной и светлой половинам диапазона яркостей. Это позволяет, например, сделать более яркими чрезмерно затененные области или, наоборот, затемнить излишне светлые. Благодаря таким действиям часто удается восстановить детали, ставшие практически незаметными из-за неправильной установки экспозиции.

    Еще одна функция уровней белого, черного и серого цветов — управление цветовым балансом изображения. Так как чистые белый, черный и серый цвета нейтральны по окраске, указав в изображении опорные точки для определения этих цветов, можно устранить нежелательную окраску, вызванную, например, недостаточно точной установкой баланса белого в цифровой фотокамере или особенностями освещения при съемке на обычную пленку.

    СОВЕТ. При съемке объектов с повышенными требованиями к цветопередаче полезно разместить рядом с ними эталонную карту цветов. Это позволит впоследствии быстро выставить цветовые уровни, устранив недостатки экспозиции или освещения. Карту цветов можно приобрести в фотомагазине или изготовить самостоятельно. В простейшем случае она должна содержать образцы белого (например, бумага), черного (бархат, матовый пластик, матовая бумага) и серого (специальный эталонный картон, серая бумага подходящего цвета).

    Дополнительные образцы основных цветов (например, красного, зеленого и синего) и их комбинаций позволяют судить о необходимости более тонких преобразований и следить за ходом их выполнения.

    Выполнить коррекцию цветовых уровней в Adobe Photoshop CS 2 можно несколькими способами. Один из самых точных методов, дающих вам практически полный контроль над процессом, — использование команды Image Adjustments Levels (Изображение • Настройки • Уровни). Также можно использовать комбинацию клавиш Ctrl+L. На рис. 14.10 показано окно команды Levels (Уровни).

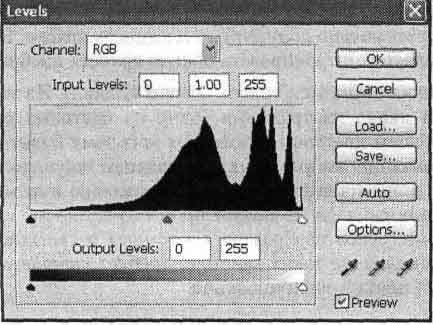

    Рис. 14.10. Окно команды Levels


    Большую часть окна занимает график распределения пикселов изображения по яркости — гистограмма. На этом графике можно видеть, является ли изображение в общем светлым, темным или нейтральным.

    Под гистограммой расположены три треугольника — черный, серый и белый. Они указывают текущее значение уровней черного, белого и серого. Соответствующие цифровые значения выводятся над гистограммой в полях Input Levels (Входные значения). Слева находится значение для уровня черного (оно может принимать значения от 0 до 255), справа — значение для уровня белого (также может иметь значение от 0 до 255), а в середине — значение для уровня серого.

    Уровень серого отображается в виде отношения уровня белого к уровню черного. Можно изменять значения уровней, перемещая при помощи мыши указатели-треугольники или же вводя значения в полях ввода. Практически поля ввода удобны разве что для быстрого указания нейтрального уровня серого — достаточно ввести в соответствующем поле 1. После щелчка на кнопке ОК производится перерасчет яркостей пикселов в соответствии с указанными вами значениями уровнейяркости.

    ПРИМЕЧАНИЕ. Независимо от положения уровней, уровни черного и белого ограничивают динамический диапазон изображения, а уровень серого указывает его середину — нейтральное значение яркости. На гистограмме можно видеть состояние изображения на момент вызова команды, а указатели уровней покажут вам, какие значения примут уровни после применения преобразования.

    Под гистограммой, в нижней части окна, находится полоса, отображающая максимально широкий динамический диапазон. Над полосой расположены два поля ввода Output Levels (Выходные значения) и указатели, отображающие эти значения на полосе.

    При помощи выходных значений уровней черного и белого можно задать плотность краски (или яркость), соответствующую этим уровням. Это удобно при подготовке изображения к полиграфической печати — типографии часто вводят ограничения на максимально допустимую плотность краски. Кроме того, выходные уровни позволяют контролировать общую яркость изображения.

    В верхней части окна находится список Channel (Канал). Из этого списка можно выбрать цветовой канал изображения (одну из цветовых составляющих, используемых в текущем цветовом режиме), к которому будет применено преобразование. По умолчанию выбран пункт с названием текущего цветового режима, а преобразования применяются ко всему изображению в целом. Использование различных цветовых каналов позволяет производить кроме коррекции яркости еще и коррекцию оттенков изображения в темных и светлых областях изображения. Однако выполнение таких действий требует хорошего понимания механизма образования цвета и наличия опыта.

    ВНИМАНИЕ. При установке цветовых уровней с помощью гистограммы вы принудительно назначаете яркость цветовых составляющих для каждого пиксела, даже если редактирование производится для всех каналов одновременно. Вы не можете контролировать, является ли тот или иной оттенок в действительности нейтральным или имеет некоторую окраску. Это может привести к появлению нежелательной окраски областей, освещенных не так, как основная область изображения, например затененных участков.

    В правой части окна находятся три кнопки с изображением пипеток. Они служат для выбора цветовых уровней непосредственно по изображению. Выберите пипетку и щелкните ею в нужной точке изображения. Этим вы назначите пикселам указанной яркости черный, серый или белый цвет. Назначаемый цвет зависит от окраски пипетки —ее можно определить по виду кнопки.

    ПРИМЕЧАНИЕ. Двойным щелчком на кнопке пипетки задается цвет, который вы сможете устанавливать при помощи этого инструмента.

    В отличие от задания цветовых уровней при помощи гистограммы или полей ввода, использование пипеток позволяет установить чистые значения черного, серого и белого и избежать появления нежелательно окраски. Более того, установка цветовых уровней таким образом позволяет устранить нежелательную дополнительную окраску, вызванную, например, окраской света от использованного источника освещения.

    Теперь посмотрим, как изменение уровней влияет на реальное изображение. На рис. 14.11 показано исходное изображение и окно команды Levels (Уровни) сразу после ее вызова. Как видите, исходное изображение можно отнести к переэкспонированным — большая часть изображения окрашена в темные тона. Это заметно и на гистограмме яркости.

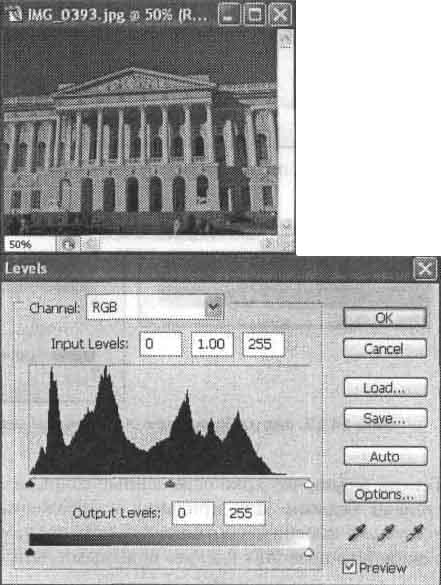

    Рис. 14.11. Исходное изображение и вид окна команды Levels сразу после ее вызова


    На фотографии изображено здание Русского музея, снятое в яркий солнечный день. Автоматика камеры при установке параметров съемки ориентировалась на самые яркие участки кадра и стремилась показать их в лучшем свете, поэтому изображение в целом получилось довольно темным. Контраст изображения также недостаточен — фотография выглядит довольно серой, что явно не характерно для солнечного дня.


    Прежде всего, откорректируем уровень белого цвета — это позволит вернуть изображению яркость. Сдвинем указатель уровня белого в сторону уменьшения яркости (в сторону указателей черного и серого уровней). При этом часть пикселов окрасится в более светлые тона, а динамический диапазон изображения несколько сузится, что добавит изображению контраста.

    СОВЕТ. В ходе настройки параметров команд вы можете следить за изменением гистограммы яркости на панели Histogram (Гистограмма). На ней будут одновременно отображаться исходное и новое состояния пикселов.

    На рис. 14.12 показано изображение после выполнения этого этапа работ, на этом же рисунке представлено окно команды Levels. При установленном флажке Preview (Просмотр) вы сможете наблюдать за вносимыми в изображение изменениями прямо в окне документа.

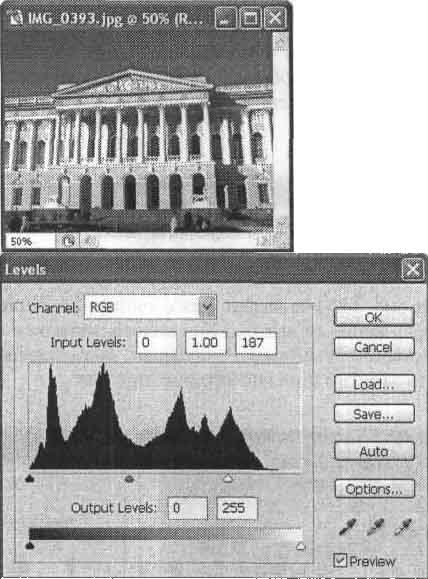

    Рис. 14.12. Вид изображения и окна команды Levels после коррекции уровня белого


    Теперь видно, что ярко освещенные солнцем элементы здания стали в должной степени белыми. Для придания изображению законченного вида необходимо несколько изменить соотношение яркости темных и светлых элементов изображения. Это позволит сделать видимыми детали, пока еще скрытые в тени.

    Выполнить такое преобразование можно, сместив уровень серого таким образом, чтобы на долю светлых пикселов пришлась большая часть динамического диапазона. Вид изображения и окна команды Levels (Уровни) показан на рис. 14.13. Щелкните на кнопке ОК для применения преобразований к изображению.

    В данном случае нам не потребовалась коррекция уровня черного — тени на изображении и так достаточно густые. Однако если бы изображение изначально было не темным, а излишне светлым, коррекция уровня черного помогла бы придать ему контраст и увеличить детализацию.



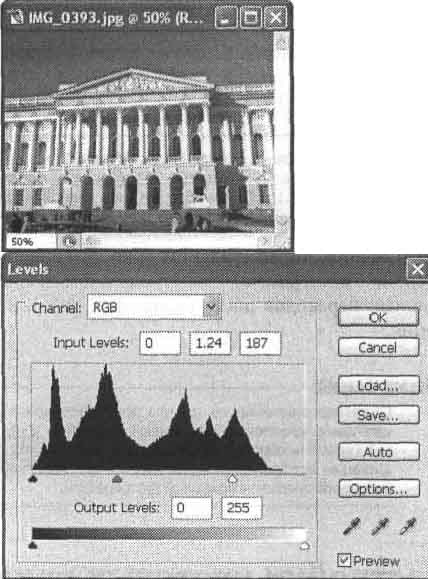

    Рис. 14.13. Настройка уровня серого для выявления деталей, скрытых в темных участках изображения


    СОВЕТ. Вместо установки уровней цвета при помощи указателей можно использовать пипетки. Это особенно удобно для изображений, содержащих ярко выраженные области теней, нейтральных оттенков и ярко освещенные области. Если при съемке вы использовали эталонную карту с цветами, выставьте цветовые уровни по соответствующим полям карты.

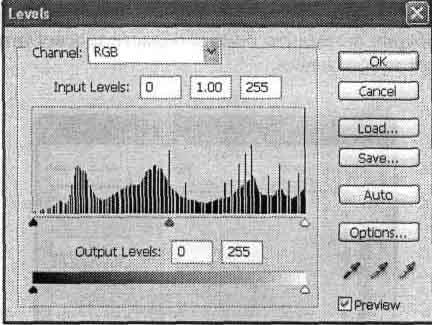

    Рис. 14.14. При коррекции яркости и контраста изображения (в частности, с помощью команды Levels) число градаций яркости пикселов может уменьшиться, что приведет к снижению точности передачи переходов цвета или более мелких деталей.


    Если вы вызовете команду Levels (Уровни) снова после того, как воспользовались ею, вы увидите, что ранее слитный график распределения пикселов по яркости приобрел вид набора пиков (рис. 14.14). Это говорит о том, что динамического диапазона изображения, измененного при коррекции уровней, не хватает для плавного отображения цветовых переходов. Если излишне повысить контрастность изображения, число градаций яркости (в данном случае именно они отображаются на гистограмме) станет слишком малым для корректного отображения плавных переходов цвета (например, неба), а иногда и других деталей изображения.

    ПРИМЕЧАНИЕ. Обратите внимание на то, что при повторном вызове команды Levels (Уровни) значения цветовых уровней вновь имеют значения 0 (уровень черного), 255 (уровень белого) и 1 (уровень серого). Сравните рис. 14.14 с рис. 14.11. Таким образом, при каждой модификации изображения используется его собственный динамический диапазон, а не динамический диапазон исходной фотографии.

    Настройки цветовых кривых

    Еще более мощное средство цветокоррекции и управления яркостью изображения — изменение формы цветовых кривых. Цветовые кривые задают соотношение между исходными значениями яркости пиксела (или яркости в отдельных цветовых каналах) и значениями, получаемыми после применения команды. По умолчанию эти зависимости имеют линейный вид. Например, пикселы, имеющие яркость 128, после применения команды получат точно такую же яркость. Изменяя форму этой зависимости (цветовой кривой), можно управлять яркостью пикселов и их оттенком (для этого необходимо вмешиваться в различные цветовые каналы). Преобразование может быть нелинейным — например, можно увеличить яркость темных областей, получившихся на снимке излишне густыми, или же, наоборот, затемнить темные области и осветлить светлые, усилив тем самым контраст изображения.

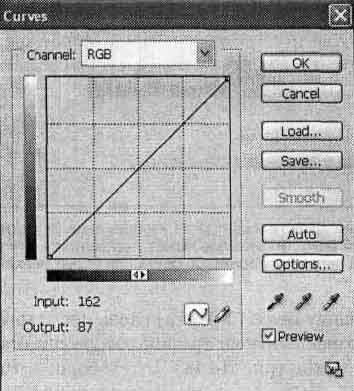

    Рис. 14.15. Окно команды Curves


    Преобразование цветовых кривых (в технике принят термин передаточная функция) выполняется при помощи команды Image Adjustments Curves (Изображение • Настройки • Кривые). На рис. 14.15 показано окно этой команды.

    В центральной части окна находится график кривой передачи цвета. По горизонтали откладываются исходные значения яркости, а по вертикали — значения, которые будут присутствовать в изображении после обработки. При перемещении курсора над полем кривой под графиком отображаются два значения — Input (Входное значение) и Output (Выходное значение). Верхний правый угол соответствует уровню белого, нижний левый — уровню черного.

    Щелкнув на градиентной полосе, расположенной под графиком, можно переключить график в режим работы с полиграфическими красками. При этом вы будете управлять не яркостью, как в используемом по умолчанию режиме, а плотностью красителя. Из расположенного над графиком списка можно выбрать конкретный цветовой канал или пункт с названием текущего цветового режима для применения преобразования одновременно ко всем каналам.

    Можно изменять форму кривой при помощи мыши. Щелчок на графике позволяет создать опорную точку, которуювы затем можете переместить в нужное положение. На рис. 14.16 представлен пример кривой, используемой в данном случае для усиления контраста изображения.

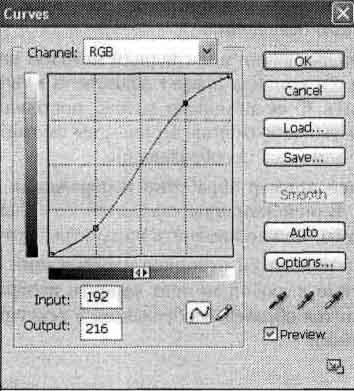

    Рис. 14.16. Пример изменения кривой передачи цвета с целью коррекции изображения, в данном случае —для увеличения контрастности.


    Если одна из опорных точек стала вам не нужна, просто утащите ее мышью за пределы окна команды. Точка будет удалена. Выделив одну из точек мышью, вы сможете ввести с клавиатуры соответствующие ей значения исходной и получаемой яркости (координаты точки). Используйте для этого поля ввода Input (Входное значение) и Output (Выходное значение) (рис. 14.16).

    В правой части окна находятся уже знакомые по работе с командой Levels (Уровни) кнопки с изображением пипеток. Используя их, можно задавать цветовые уровни, щелкая по нужным точкам изображения. Если вы хотите проверить, к какой точке кривой относится тот или иной пиксел изображения, наведите на него курсор при нажатой клавише Alt. Соответствующая точка будет выделена на кривой круглым маркером.

    Использование команды Curves (Кривые) требует определенных навыков. Надо хорошо представлять, к каким изменениям в изображении приведут изменения яркости тех или иных пикселов. В данном случае имеются в виду не конкретные пикселы, а группы пикселов, имеющих сходную яркость.

    СОВЕТ

    Если вы замечаете, что ваша цифровая камера или сканер постоянно создает несколько

    темное или, наоборот, слишком светлое изображение, можно подобрать форму кривой.

    Простые приемы цветокоррекции

    Во многих случаях у фотографа возникает желание или необходимость произвести коррекцию цветов изображения. Adobe Photoshop CS 2 предоставляет несколько способов изменить такие характеристики изображения, как оттенок и насыщенность. Используя любой из них, можно, например, сделать ярче краски на бледном снимке или изменить оттенок лица, получившегося немного неестественным из-за неудачного освещения.

    Самым простым в использовании и наглядным методом цветокоррекции в Adobe Photoshop CS 2 является команда Image Adjustments Variations (Изображение • Настройки • Варианты). С ее помощью можно постепенно изменять оттенок, яркость и насыщенность изображения. Причем вы сможете видеть, к какому результату приведет то или иное преобразование.

    На рис. 14.17 приведен пример обработки изображения при помощи команды Variations (Варианты). В окне команды находится несколько образцов изображения, щелкая по которым, можно изменять параметры фотографии.

    В верхней части окнанаходится исходное изображение — Original (Оригинал). Щелкнув на нем, можно в любой момент вернуть изображение в исходное состояние. Рядом находится образец изображения в текущем состоянии — Current Pick (Текущее состояние).

    СОВЕТ. Во многих окнах команд Adobe Photoshop CS 2 можно вернуть изображение в исходное состояние, щелкнув на имеющейся в окне кнопке Cancel (Отмена), удерживая при этом нажатой клавишу Alt.

    Рядом с этими образцами находится группа переключателей, с помощью которых можно изменить параметры. Можно установить сле дующие значения:

    Shadows (Тени), Midtones (Нейтральные), Highlights (Света) — можно выбрать, насколько яркие пикселы будут подвергнуты обработке;

    Saturation (Насыщенность) — можно переключить окно команды в режим изменения насыщенности.

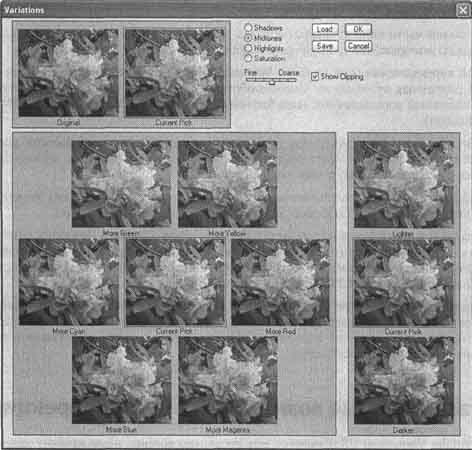

    Рис. 14.17. Окно команды Variations


    При выборе одного из диапазонов яркости окно приобретает вид, показанный на рис. 14.17. В левой части окна при этом находится семь образцов изображения: в центре —текущее изображение, а вокруг него —изображения после добавления к окраске какого-либо оттенка. Они имеют подписи, помогающие определить, какой именно оттенок связан с этим образцом.

    Можно добавить к изображению следующие оттенки:

    More Green (Добавить зеленого) — смещает окраску изображения в сторону зеленого цвета;

    More Yellow (Добавить желтого) — смещает окраску изображения в сторону желтого цвета;

    More Magenta (Добавить пурпурного) — смещает окраску изображения в сторону пурпурного цвета;

    More Blue (Добавить синего) — смещает окраску изображения в сторону синего цвета;

    More Cyan (Добавить голубого) — смещает окраску изображения в сторону голубого цвета.

    В правой части окна находятся образец текущего состояния изображения и два образца изображения повышенной (Lighter) и пониженной (Darker) яркости.

    При переключении окна в режим Saturation (Насыщенность) вместо образцов семи различных оттенков вы увидите образцы — текущего состояния документа, пониженной насыщенности (Less Saturation) и повышенной насыщенности (More Saturation).

    Образцы состояний документа не только отображают вид изображения после применения того или иного преобразования. Щелкая на образцах, можно придать изображению вид, изображенный на образце.

    Ползунок, расположенный в верхней части окна, позволяет изменять силу эффекта от одного шага преобразования (щелчка на образце).

    Рядом с ползунком располагается флажок Show Clipping (Показать отсечение). Если он установлен, на образцах изображения будут ярким цветом выделены области, окраска которых выходит за пределы диапазона, допустимого в режиме CMYK.

    Также в верхней части окна находятся кнопки ОК и Cancel (Отмена). Кнопки Load (Загрузить) и Save (Сохранить) позволят вам, установив параметры преобразования, сохранить их в файле на жестком диске и затем использовать при обработке других изображений.

    Расширенные возможности цветокоррекции

    В Adobe Photoshop CS 2 имеется еще несколько команд, позволяющих корректировать оттенки изображения. В отличие от команды Variations (Варианты), они не содержат образцов изображения, но зато можно видеть предварительный результат преобразования непосредственно в окне изображения.

    Настройки оттенка и насыщенности изображения

    Команда Image Adjustments Hue/Saturation (Изображение • Настройки • Цветовой тон/Насыщенность) позволяет независимо изменять оттенок изображения или его выделенного фрагмента, насыщенность цвета и его яркость. На рис. 14.18 показано окно этой команды в исходном состоянии. Основными органами управления в этом окне являются три ползунка, позволяющих контролировать параметры изображения:

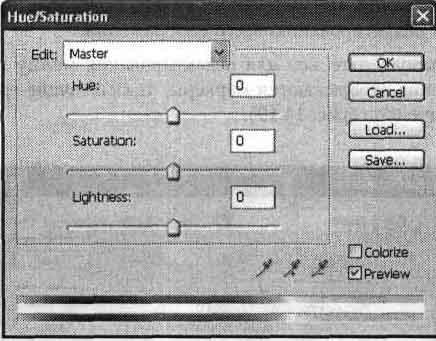

    Рис. 14.18. Окно команды Hue/Saturation


    Hue (Цветовой тон) — позволяет сдвигать оттенки выделенных пикселов (или всех пикселов изображения) на указанную величину. Изменение производится с шагом 1 (оттенок традиционно задается как положение на цветовом круге в градусах). Диапазон изменений —от -180 до +180, причем значения -180 и +180 эквивалентны: цветовой круг в обоих случаях проворачивается на пол-оборота;

    Saturation (Насыщенность) — управляет насыщенностью цвета. Измеряется в процентах и может принимать значения от — 100 % (полное обесцвечивание) до +100 % (максимальная насыщенность);

    Lightness (Яркость) — позволяет вам управлять яркостью цвета. Принимает значение от -100 % (черный цвет) до +100 % (белый цвет).

    При установленном флажке Preview (Просмотр) вы будете видеть вносимые в изображения изменения непосредственно в окне документа.

    Флажок Colorize (Тонирование) позволяет вместо изменения оттенков изображения придать всем пикселам новый оттенок — тонировать изображение или его выделенный фрагмент. Этот эффект используется для создания эффекта тонированных фотографий (например, сепия).

    Под ползунками находятся две полосы, окрашенные в цвета спектра. Верхняя полоса является эталонной —на ней можно видетьисходный спектр (этот спектр является отражением эталонных цветов, а не цветов, присутствующих в изображении). При выполнении преобразования на нижней полосе отображается изменение цвета.

    По умолчанию эффект от преобразования применяется ко всем пикселам, попавшим в выделенный фрагмент (или ко всем пикселам изображения). Можно дополнительно ограничить область применения команды пикселами, изначально окрашенными в определенный цвет.

    В верхней части окна команды находится раскрывающийся список Edit (Редактирование). Из него можно выбрать диапазон оттенков, на который распространится действие преобразования. По умолчанию из списка выбран пункт Master (Все), соответствующий редактированию всего изображения.

    При выборе диапазона оттенков для редактирования между полосами спектра в нижней части окна отображаются маркеры, указывающие границы диапазона редактируемых оттенков (рис. 14.19).

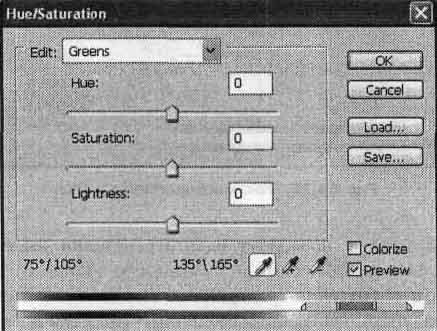

    Рис. 14.19. Окно команды Hue/Saturation в режиме редактирования выделенного цветового диапазона


    Границы редактируемого диапазона оттенков ограничиваются двумя парами маркеров. Их позиция (в градусах) отображается над полосами. Крайние маркеры указывают границу диапазонов. Маркеры, находящиеся ближе к центру диапазона, ограничивают зону полного воздействия команды на изображение.

    Между парами маркеров находится зона частичного воздействия на пикселы, окрашенные в соответствующие тона. Такая размытость границ позволяет избежать появления на изображении резких границ обработанных и необработанных фрагментов.

    Выбрав диапазон цветов из списка Edit (Редактирование), вы сможете использовать кнопки с изображениями пипеток, расположенные в нижней части окна. Обычная пипетка позволяет выбрать диапазон оттенков, щелкнув мышью на нужном участке изображения.

    Пипетка с плюсом и пипетка с минусом позволяют добавлять новые оттенки к диапазону редактируемых цветов или вычитать оттенки из него. При этом диапазон оттенков не может содержать несколько фрагментов. Он может быть только единым.

    СОВЕТ. Для вызова этой и многих других команд можно использовать горячие клавиши — комбинации клавиш, связанные с тем или иным действием. Такие комбинации клавиш, как правило, указываются рядом с соответствующим пунктом меню.

    Изменение баланса цветов

    В некоторых случаях возникает желание или необходимость изменить баланс цветов, содержащихся в изображении. Например, сделать лежащий на столе апельсин более желтым, убрав при этом излишне зеленую окраску скатерти.

    Выполнять подобные действия можно при помощи команды Image •Adjustments •Color Balance (Изображение •Настройки •Цветовой баланс).

    На рис. 14.20 показано окно этой команды. В нем содержатся три ползунка, с помощью которых можно изменять соотношение в изображении основных и дополнительных цветов: голубой-красный (Cyan-Red), пурпурный-зеленый (Magenta-Green) и желтый-синий (Yellow-Blue).

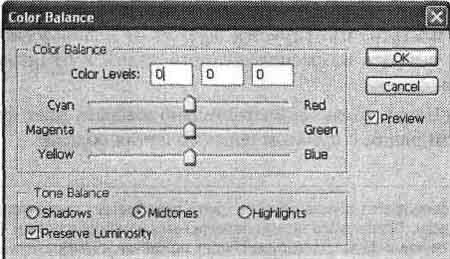

    Рис. 14.20. Окно команды Color Balance


    В нижней части окна находится переключатель, при помощи которого можно ограничить область воздействия команды. Он имеет три положения:

    Shadows (Тени) — преобразование применяется к пикселам, окрашенным в темные тона;

    Midtones (Нейтральные тона) — изменяется окраска пикселов, имеющих цвет, близкий к нейтральному;

    Highlights (Света) — будет изменена окраска ярко окрашенных пикселов.

    При установленном флажке Preserve Luminosity (Сохранить яркость) будет изменен только оттенок пикселов, а их яркость сохранится неизменной.


    Имитация использования фотографических фильтров

    Команда Image Adjustments Photo Filter (Изображение • Настройки • Фотофильтр) позволяет имитировать результат использования во время съемки цветных светофильтров. На рис. 14.21 показано окно этой команды.

    В группе Use (Использовать) можно выбрать, какой именно фильтр будет применен к изображению. Режим выбирается при помощи имеющегося в группе переключателя.


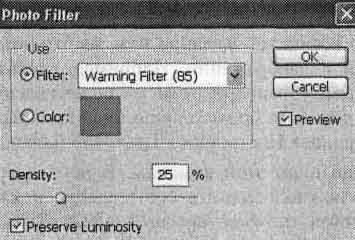

    Рис. 14.21. Окно команды Photo Filter


    В режиме Filter (Фильтр) имитируется эффект от использования фильтра, тип которого можно выбрать из расположенного рядом с пунктом переключателя раскрывающегося списка.

    В режиме Color (Цвет) можно самостоятельно выбрать цвет фильтра, щелкнув на расположенном рядом с пунктом переключателя образце.

    ПРИМЕЧАНИЕ. При выборе фильтра из списка образец цвета приобретает соответствующую выбранному фильтру окраску. После этого можно переключить команду в режим Color (Цвет) и откорректировать оттенок фильтра, который будет применен к изображению.

    В нижней части окна находится ползунок Density (Эффект). При помощи него можно задать плотность фильтра. Этот параметр определяет эффект, производимый командой.

    Также в окне находится флажок Preserve Luminosity (Сохранять яркость). Если он установлен, яркость пикселов в процессе преобразования останется неизменной.

    Обесцвечивание изображения

    В некоторых случаях бывает необходимо обесцветить изображение, например для печати черно-белых фотографий, в то время как в вашем распоряжении имеется цветной оригинал.

    Выполнить эту операцию можно при помощи команды Image Adjustments Desaturate (Изображение • Настройки • Обесцветить).

    Более сложный, но при этом более эффективный способ получить черно-белую фотографию из цветной —использовать команду Image Adjustments Channel Mixer... (Изображение • Настройки • Смешение каналов...). Эта команда позволяет в различных пропорциях смешивать информацию, содержащуюся в цветовых каналах изображения. Окно этой команды показано на рис. 14.22.

    Выберите из списка Output Channel (Результирующий канал) канал, в который будут сложены данные имеющихся в изображении цветовых составляющих. После этого с помощью ползунков, находящихся в группе Source Channels (Исходные каналы), выберите коэффициенты, с которыми данные будут складываться в результирующем канале.

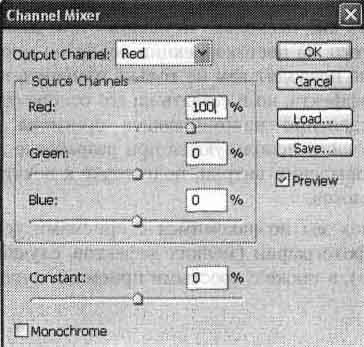

    Рис. 14.22. Окно команды Channel Mixer

    Ползунок Contrast (Контраст) управляет общей яркостью изображения. Для преобразования цветного изображения в черно-белое установите флажок Monochrome (Монохромное), находящийся в нижней части окна. После этого все каналы изображения будут складываться в единственный канал — Black (Черный). Управляя соотношением исходных каналов, вы можете получить черно-белое изображения с различными свойствами. Например, увеличив влияние красного канала и уменьшив влияние синего, вы можете сделать небо более темным, а облака — более четкими. Увеличив влияние зеленого канала, можно осветлить попавшую в кадр зелень, и т. д.

    Для успешной работы с командой Channel Mixer... (Смешение каналов...) следует проанализировать содержимое цветовых каналов. Сделать это можно, переключаясь между цветовыми каналами с помощью панели Channels (Каналы). Например, в изображении зеленой листвы зеленый канал содержит в основном информацию об очертаниях листьев, красный канал добавляет изображению мелкие детали, а синий канал — блики и отсветы неба. Разумеется, информация, содержащаяся в каналах изображения, индивидуальна для каждого изображения.

    ПРИМЕЧАНИЕ

    Многие действия в Adobe Photoshop CS 2 можно выполнить несколькими путями. Например, обесцветить изображение можно при помощи команды Desaturate (Обесцветить), установив минимальное значение насыщенности в окне команды Hue/Saturation (Цветовой тон/Насыщенность) или переведя изображение в цветовой режим Grayscale (Оттенки серого), а затем назад, в режим RGB или CMYK.

    По мере накопления опыта работы с Adobe Photoshop вы узнаете множество способов выполнить одно и то же действие. Некоторые из них значительно ускоряют работу, другие позволяют точнее контролировать процесс обработки.

    В этой главе мы с вами познакомились с наиболее удобными и широко используемыми, особенно на начальных этапах освоения Adobe Photoshop, приемами коррекции яркости, контраста и оттенков изображения. По мере освоения вами технологий и приемов цифровой фотографии вы сможете откорректировать или значительно улучшить вид несколько неудачных или даже почти испорченных фотографий. Кроме того, на цветокоррекции основано множество художественных приемов, которые позволят вам не только изменить изображение для достижения желаемого эффекта, но и создать на его основе совершенно новое произведение, лишь отдаленно напоминающее оригинал. Измененные таким образом фотографии часто используются при разработке дизайн-проектов рекламных модулей, оформлении витрин, подготовке к печати сложных и красочных журналов и каталогов.

    В последующих главах мы познакомимся с приемами устранения механических повреждений фотографии (мелких дефектов, случайно попавших в кадр и ненужных объектов), а также с простыми приемами художественной обработки фотографий.









    Главная | Контакты | Нашёл ошибку | Прислать материал | Добавить в избранное

    Все материалы представлены для ознакомления и принадлежат их авторам.
