Для проверки сцепления на выключение необходимо выжать его на холостом ходу и через 2—3 с дать задний ход – если двигатель включился без шума, сцепление в норме. Для проверки сцепления на пробуксовку проводят специальное тестирование. Предварительно необходимо проехать определенное расстояние со сменой режимов работы сцепления, затем автомобиль снимается с ручного тормоза и вывешивается на специальных опорах или домкратах, коробка передач переключается на самую большую скорость, после чего при выключенном сцеплении запускается двигатель и сильно разгоняется до 2000 об./мин, на этой скорости включается сцепление. Если мотор при этом заглох, то сцепление в норме.

В ходе планомерного осмотра автомобиля следует проверить уровень тормозной жидкости в бачке гидропривода сцепления, внимательно осмотреть крышку, в случае повреждения ее нужно заменить новой (рис. 41 а). Если уровень тормозной жидкости снизился, его восстанавливают до нижнего края горловины бачка, после чего закрывают крышку (рис. 41 б).

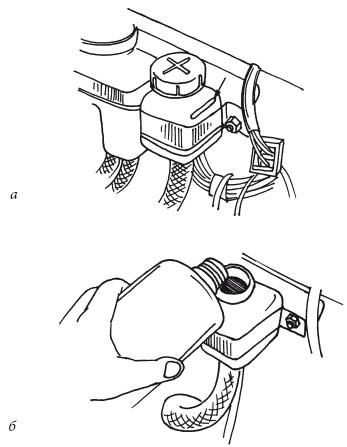

Рисунок 41. Проверка уровня тормозной жидкости в бачке гидропривода сцепления

В ходе диагностики исправного состояния системы сцепления следует проверить герметичность гидропривода.

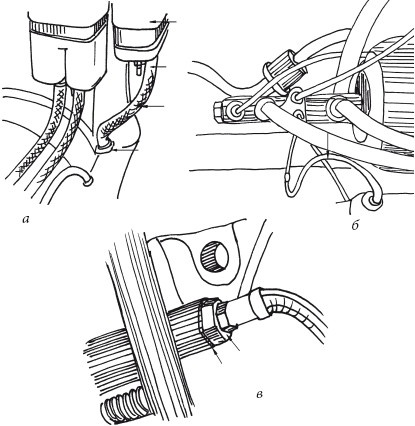

Рисунок 42. Основные узлы системы сцепления, требующие проверки: а – бачок и штуцер основного цилиндра, б – главный цилиндр, в – место соединения шланга с рабочим цилиндром

При осмотре подтягивают все крепежные элементы, осматривают хомуты, проверяют целостность шлангов и трубопроводов. Если в ходе осмотра системы сцепления обнаружены механические повреждения самого рабочего цилиндра, неисправные детали заменяют новыми или отдают в ремонт старые.

Проверку гидропривода нужно проводить в паре с помощником, так как выявлять герметичность системы следует под давлением, для чего несколько раз отжимается педаль сцепления, которая удерживается в нажатом положении, пока проводится весь осмотр (рис. 42).

В ходе технического осмотра при необходимости заменяют тормозную жидкость, для чего под давлением сливают старую. Если при этом в систему попал воздух, выполняют прокачку гидропривода (рис. 43).

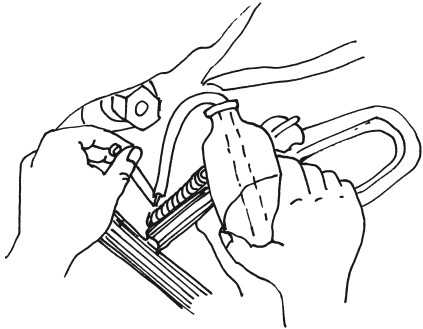

Рисунок 43. Прокачка гидропривода

В ходе проведения диагностики сцепления проверяют все основные узлы системы:

? соединение шлангов с бачком;

? главный и рабочий цилиндры;

? трубопровод.

Сначала в салоне под рулевой колонкой проводят проверку свободного хода педали сцепления. Замер его производится с помощью обычной линейки.

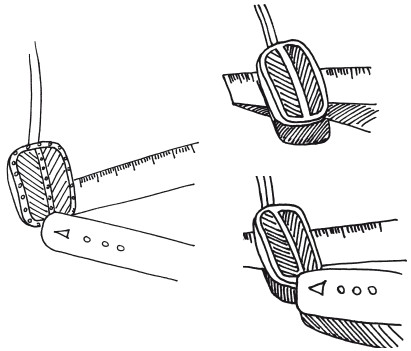

Рисунок 44. Проведение замера свободного хода педали

Рукой сильно нажимают педаль сцепления, пока она не упрется в пол, второй рукой рядом с педалью на уровне середины ее подошвы устанавливают линейку так, чтобы ее боковая часть стояла на полу, затем отпускают педаль и фиксируют показание линейки в крайнем верхнем положении педали. Затем снова нажимают педаль, но не до конца, а до появления легкого сопротивления. Снова снимают показания линейки.

В норме расстояние от верхнего положения педали до упора толкателя в поршень главного цилиндра должно быть в пределах 0,2—4 мм.

Расстояние между крайним верхним положением и началом сопротивления и является свободным ходом педали (рис. 44). В том случае, если расстояние не соответствует норме, необходимо отрегулировать длину ограничителя, установив зазор до требуемой высоты (рис. 45). Для этого на 1—2 оборота ослабляют гаечное крепление ограничителя хода педали, затем, поворачивая ограничитель в требуемую сторону, устанавливают нужную величину зазора, после чего снова затягивают стопорную гайку (рис. 46).

Рисунок 45. Зазор между толкателем и поршнем главного цилиндра гидропривода

Рисунок 46. Регулировка свободного хода педали

При проверке толкателя необходимо:

? тщательно очистить его от грязи с помощью щеток и мягкой тряпки;

? осмотреть на отсутствие механических повреждений;

? смазать резьбу специальной смазкой (рис. 47).

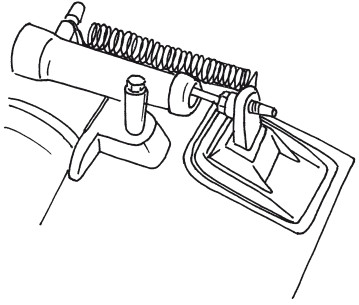

Рисунок 47. Толкатель вилки выключения положения сцепления

Для проверки свободного хода толкателя нужно отсоединить пружину от рычага, которая иначе будет создавать дополнительное сопротивление при проведении замеров (рис. 48 а). Затем вдоль оси толкателя установить линейку, один конец ее зафиксировать о неподвижный элемент рабочего цилиндра. Затем фиксируется начальное положение вилки сцепления, для этого ее слегка нажимают по ходу автомобиля и делают отметку на линейке (рис. 48 б), затем отжимают вилку назад до упора и делают вторую отметку (рис. 48 в). Расстояние между двумя этими показаниями и является свободным ходом толкателя, в норме он должен соответствовать 4—5 мм.

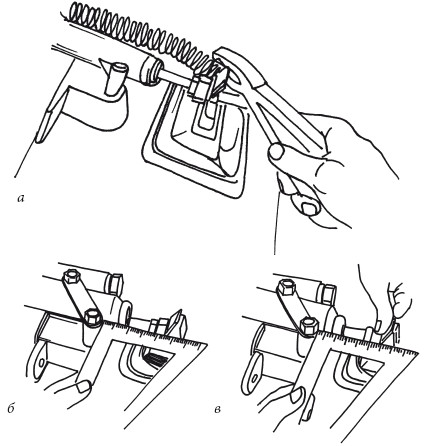

Рисунок 48. Проверка свободного хода толкателя

Если расстояние не соответствует норме, нужно отрегулировать свободный ход толкателя, для этого одним ключом зафиксировать регулировочную гайку толкателя, чтобы она не могла проворачиваться, а вторым на 1—2 оборота ослабить контргайку (рис. 49 а). Затем одним ключом надо зафиксировать сам толкатель в неподвижном положении, а вторым ключом установить нужное положение регулировочной гайки, пока свободный ход не сравняется с нормой, после чего снова, фиксируя ключом неподвижное положение регулировочной гайки, затянуть контргайку (рис. 49 б).

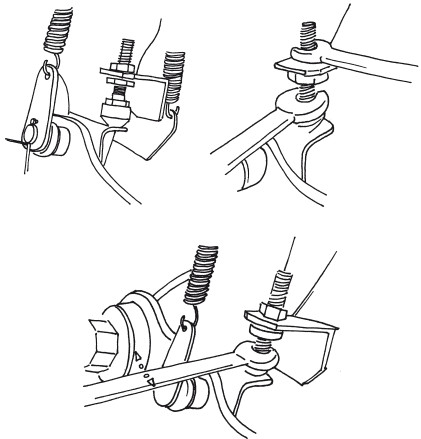

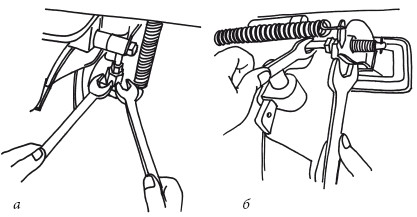

Рисунок 49. Регулировка свободного хода толкателя

После проведенных регулировок проверяется полный свободный ход педали сцепления от ее крайнего верхнего положения до начала выключения сцепления. В норме он составляет от 25 до 35 см.

После того как будет отрегулирован свободный ход педали и толкателя, необходимо провести повторную проверку работы сцепления. Для этого автомобиль переводят на нейтральную передачу, прогревают двигатель и запускают на минимальных оборотах коленчатого вала, после чего нажимают на педаль и включают задний ход. В том случае, если передача заднего хода включилась без посторонних шумов и скрежетов, регулировка проведена правильно.

Во время движения автомобиля при исправном сцеплении наблюдается следующее:

? при переключении передач не должны раздаваться скрежет или посторонний шум;

? при разгоне сцепление не должно пробуксовывать;

? рост частоты вращения коленчатого вала должен сопровождаться увеличением скорости, и наоборот.

В том случае, если после регулировки признаки исправной работы сцепления отсутствуют, необходимо установить причины и обратиться к опытным механикам.

Эта неисправность часто является причиной того, что машина не может разогнаться, фрикционные накладки сильно нагреваются, заметно увеличивается расход топлива. Поэтому необходимо следующее.

1. Проверить фрикционный диск системы. С течением времени фрикционные прокладки истираются, в результате чего уменьшается сила сжатия механизма сцепления, и он начинает пробуксовывать. Частое резкое троганье машины с места, а также ошибки в установке привода сцепления и возникающий по разным причинам тяжелый ход системы привода могут привести к преждевременному износу фрикционных накладок и, как результат, – к вынужденной замене ведомого диска.

2. Проверить маховик и нажимной диск. Причиной пробуксовки может оказаться сильная замасленность деталей, в результате чего сила трения фрикционных накладок оказывается недостаточной и сцепление пробуксовывает. В этом случае нужно промыть детали бензином, а затем тщательно вытереть, при сильном замасливании ведомого диска его нужно заменить. Для устранения причины замасливания надо проверить сальники двигателя и уплотнительные прокладки коробки передач, устранить причину образования течи.

3. Проверить фрикционные накладки ведомого диска. Если они сильно обгорели, истерлись, то это и стало причиной проблемы. В этом случае необходимо заменить деталь и дополнительно проверить систему выключения сцепления на отсутствие трения между подшипниками и рычагами.

4. Проверить систему привода сцепления. При обнаружении повреждений, а также при сильном износе заменить его новым. Отрегулировать привод, проверить правильность установки системы, убедиться, что нет заедания привода. Устранить выявленные неисправности.

5. Проверить мембранную пружину. Ее концы могут быть сильно изношены или сама она разломлена.

В любом из этих случаев недостаточность сжатия нажимного диска сцепления является причиной его разъединения, в результате чего и возникает пробуксовка.

Слишком тугой ход системы выключения сцепления, а также резкое постоянное трогание автомобиля с места на высокой ступени передачи приводит к чрезмерному нагреванию фрикционного диска, что, в свою очередь, является причиной сгорания фрикционных накладок и преждевременного выхода их из строя.

6. Проверить выжимной подшипник. Иногда в процессе приработки его рычаги начинают заклинивать на направляющих кулачках и сцепления не происходит.

Если сцепление полностью не выключается, то при полной исправности коробки передач переключение передач затруднено, при переключении на задний ход слышится шум.

1. Проверить коленчатый вал на наличие препятствий для вращения подшипников. Неполадки устранить.

2. Проверить правильность сборки системы сцеплений. В случае обнаружения неполадок устранить их.

3. Проверить привод системы сцепления. Устранить выявленные дефекты; если вилка сцепления пришла в негодность, заменить ее.

4. Проверить трос привода сцепления. Если он заедает, выяснить причину и устранить неполадку, добавить смазку. Если трос сильно изношен, разлохмачен, заменить его новым.

5. Проверить фрикционный диск. При обнаружении искривления самого диска или фрикционных накладок заменить деталь новой. В норме боковое биение нажимного диска сцепления не должно превышать 0,5 мм, в противном случае уровень отжатия нажимного диска оказывается слишком малым, поэтому полного разъединения при выключении сцепления не происходит.

6. Проверить маховик. Если он изношен, заменить новым.

7. Проверить шлицы ступицы. Часто из-за отсутствия смазки диск сцепления начинает цепляться за вал коробки передач, в результате чего нарушается режим соприкосновения фрикционных накладок с маховиком и возникает эффект дерганья автомобиля. Такой же эффект может возникнуть и в том случае, если ступица повреждена изначально, в результате чего она не скользит по валу, а начинает за него зацепляться.

8. Проверить диск сцепления. Иногда при сборке системы сцепления вал коробки передач по неосторожности сильно стукают о ступицу диска сцепления, в результате чего нажимной диск деформируется, степень его отжатия уменьшается и сцепление не может полностью разъединиться.

9. Проверить на отсутствие разломов и повреждений. Иногда под воздействием рычага выжимного подшипника может произойти разлом пружин фрикционного диска, в результате чего возникает излишнее боковое биение диска и сцепление не может полностью разъединиться.

10. Проверить центровку корпуса сцепления относительно фланца корпуса коленчатого вала, так как при ее неполадках возникает смещение деталей относительно друг друга, что и приводит к заеданию в системе сцепления.

11. Проверить опорный подшипник. Его разрушение приводит к проблемам с разъемом системы сцепления.

12. Проверить работу вторичного вала коробки передач. Если он не работает или работает со слишком большим зазором, это может стать причиной заклинивания ступицы, в результате чего нормальный ход разъема сцепления нарушается.

13. Проверить целостность торсионных пружин и на отсутствие обломков деталей во фрикционных накладках. Иногда торсионные пружины разламывает из-за перегрузки, которая возникает в системе сцепления, если не переключать высокую передачу при тихом движении, а также если двигатель работает излишне неравномерно или на низких оборотах. При разломе пружин обломки могут попасть во фрикционные накладки и послужить причиной неполного разъединения сцепления.

14. Проверить целостность фрикционных накладок, на отсутствие на их поверхности трещин. При обнаружении дефектов выяснить, не застряли ли обломки деталей в маховике и в нажимном диске системы.

Растрескивание деталей системы сцепления может возникнуть при чрезмерном нагревании накладок, которое происходит, если удерживать педаль сцепления в нажатом положении и не переключить передачу при переходе с низкой скорости на высокую, а также если неправильно переключать скорости передач.

15. Проверить тангенциальные пластинчатые пружины на деформацию. Этот дефект может возникнуть при неправильном переключении коробки передач, а также в результате неквалифицированной сборки сцепления, из-за чего уровня отжатия нажимного диска оказывается недостаточно для полного разъединения.

16. Проверить мембранную пружину при включении сцепления, так как в некоторых случаях, если неправильно установлен диск сцепления, мембрана может касаться торсионных пружин диска, в результате чего нарушается правильный разъем сцепления, при этом слышен характерный шум.

17. Проверить целостность рычага выжимного подшипника и концов мембранной пружины. Иногда из-за неправильной центровки коробки передач или из-за деформации направляющей трубы выжимного подшипника концы мембранной пружины начинают постоянно задевать выжимной рычаг подшипника, поэтому пружина и рычаги подшипника сильно изнашиваются и становятся причиной неполадок при разъединении сцепления.

Для устранения причины такой работы сцепления необходимо сначала убедиться в исправности подшипников двигателя, а также в правильности установки самого мотора и диска сцепления, после чего проверить работу системы выключения сцепления, трансмиссию и работу двигателя. Если причина не установлена, можно переходить к обнаружению неполадок в системе сцепления.

1. Проверить фрикционные накладки. Если они в результате повреждения уплотнителей коробки передач или излишнего смазывания деталей валов сцепления и коробки передач оказались замаслены, это может стать причиной плохого сцепления при его включении.

2. Проверить профиль ступицы диска сцепления. Иногда из-за неосторожного соединения коробки передач с диском сцепления ступица может деформироваться, нарушается ее вращение на вале коробки передач, в результате чего при включении сцепления могут происходить разъединения.

3. Проверить опорный подшипник двигателя на отсутствие признаков разрушения. Внимательно осмотреть коробку передач и карданные валы, чтобы убедиться в хорошем состоянии деталей, так как со временем сильный износ может стать причиной рывкообразной работы сцепления.

1. Проверить торсионные пружины. Из-за сохранения низких оборотов двигателя при высокой скорости торсионные пружины преждевременно изнашиваются, что приводит к появлению перегрузок в системе сцепления и является причиной появления шума.

Иногда причиной появления шума при включении сцепления становится заводской брак в деталях, а также нарушение правил их установки, поэтому первоначально необходимо проверить правильность установки, соответствие деталей, дополнительно осмотреть подшипник коленчатого вала.

2. Проверить целостность крышек торсионных пружин. Из-за отсутствия центровки корпуса корзины сцепления с фланцем блока двигателя происходит постепенное смещение деталей относительно друг друга, они начинают раскачиваться при работе автомобиля, в результате чего незакрепленные детали системы начинают соприкасаться, что приводит к шумовому эффекту и нередко является причиной разъединения сцепления.

3. Проверить внутреннее кольцо рычага выключения сцепления. Иногда смещение выжимного подшипника приводит к появлению шума.

4. Проверить профиль ступицы. Если он из-за смещения деталей в ходе работы оказался сточен, нарушается сцепление между мотором и коробкой передач, что и приводит к появлению шума при включении сцеп ления.

5. Проверить диск сцепления. Если в местах соединения с пружинами накладки наблюдаются разрывы, это говорит об отсутствии центровки корзины сцепления относительно фланца блока двигателя, что приводит как к проблемам в работе самого сцепления, так и к появлению шума.

6. Проверить опорный подшипник. Его отсутствие не только влияет на работу сцепления, но и является причиной появления шума.

Прежде чем приступить к проверке технического состояния этой системы автомобиля, необходимо предварительно очистить детали коробки передач от грязи и излишков масла. Для удаления грязи и различных образовавших ся отложений используются специальная щетка или скребок.

При продувке подшипников следует соблюдать особую осторожность, чтобы струя воздуха не вызвала быстрого вращения колец.

Если детали излишне замаслены, их промывают уайт-спиритом или бензином, а затем все детали системы продувают сильной струей горячего воздуха и окончательно протирают.

После того как предварительная очистка полностью произведена, можно приступать к осмотру деталей коробки передач. В первую очередь обращают внимание на степень изношенности картера, проверяют, не появилось ли на нем трещин, затем осматривают подшипники на целостность и износ. Если детали излишне изношены или имеют повреждения, их следует заменить новыми.

После этого осматривают поверхность сопряжения картера со сцеплением, проверяют заднюю и нижнюю крышку коробки передач – они не должны быть изношены, деформированы или повреждены. При обнаружении мелких трещин поверхность затирают напильником.

Если детали слишком изношены, лучше заменить их новыми. Серьезные повреждения картера и крышки могут привести к расхождению осей и стать причиной утечки масла. При осмотре передней крышки необходимо проверить, не касается ли ее вращающийся первичный вал, что может наблюдаться в том случае, если произошла децентровка вала относительно крышки. При обнаружении такого дефекта деформированные детали заменяют новыми.

Необходимо проверить сливное отверстие, при обнаружении грязи и засора его нужно прочистить. Затем переходят к осмотру сальников. В первую очередь проверяют, не появились ли на рабочих кромках деталей заметные повреждения, следы сильного износа и деформации. В том случае, если по ширине износ превышает 1 мм, детали необходимо заменить новыми.

При осмотре валов проверяют рабочие поверхности и шлицы вторичного вала на отсутствие повреждений и следов сильного износа, после этого проверяют свободу хождения фланца эластичной муфты на шлицах.

При осмотре промежуточного вала следует обратить внимание на зубья. При сильном износе деталь следует заменить новой, недопустимо также их выкрашивание. При осмотре поверхности оси шестерни заднего хода следует обратить внимание на наличие или отсутствие следов заедания при работе детали.

При проверке переднего вала осматриваются поверхности качения игл, на которых недопустимо появление любых задиров или шероховатостей.

В ходе осмотра технического состояния коробки передач следует замерить величину монтажного зазора, образованного осью и втулкой промежуточной шестерни заднего хода, для чего измерить диаметры оси и втулки шестерни. В норме зазор должен составлять от 0,056 до 0,09 мм. Если зазор превышает 0,15 мм, требуется замена деталей.

Все мелкие шероховатости на поверхности вала следует зачистить наждачной мелкозернистой бумагой. Если повреждения более серьезны или детали деформированы, вал следует заменить новым.

При осмотре шестерней в первую очередь осматривают зубья, которые не должны быть деформированы, повреждены или чрезмерно изношены; при этом особо тщательно следует проверить торцовую часть зубьев на венцах синхронизаторов.

При осмотре рабочей поверхности шестерен следует обратить внимание на отсутствие повреждений, шероховатостей, задиров и следов чрезмерного износа.

В рабочем состоянии шестерни должны контактировать между собой всеми рабочими поверхностями зубьев, о чем свидетельствуют пятна контакта на зубьях деталей, которые должны присутствовать по всей длине рабочей поверхности.

После внешнего осмотра зубьев проверяется зазор зацепления соседних шестерен, который в норме составляет 0,1 мм и не должен превышать 0,2 мм. В том случае, если величина зазора больше, можно констатировать чрезмерный износ детали и заменить шестерни новыми. Зазор, образованный втулкой и шестерней первой передачи, в норме составляет 0,05—0,10 мм; при увеличении расстояния свыше 0,15 мм детали следует заменить новыми. То же самое касается и расстояния между шестернями второй и третьей передач и вторичным валом.

Особо внимательно следует осмотреть подшипники коробки передач. В нормальном состоянии радиальный зазор этих деталей составляет менее 0,05 мм, их поверхности не должны иметь следов повреждений или износа – в этом случае подшипники следует заменить новыми.

Для проверки подшипника следует прижать пальцами оба его кольца и повернуть одно из них сначала в одну сторону, а затем – в другую, при этом колебание колец при повороте должно быть плавным.

При осмотре вилок переключения передач следует проверить детали на отсутствие деформаций или иных повреждений. Если в ходе осмотра выявится, что вилки изношены или повреждены, их следует заменить новыми.

При проверке штоков следует обратить внимание на то, чтобы не было большого зазора между деталями и отверстиями картера.

При проверке технического состояния коробки передач также осматривают пружины и шарики фиксаторов. При обнаружении на деталях следов чрезмерного износа их следует заменить новыми.

При осмотре ступиц муфт включения коробки передач надо обратить внимание на свободу скольжения муфт, для чего осмотреть рабочую поверхность деталей на отсутствие следов заедания, проверить также и торцовую часть зубьев муфт.

При осмотре поверхности блокирующих колец проверяют степень их изношенности, отсутствие деформаций и повреждений, мешающих их свободному скольжению. Мелкие неровности можно сгладить бархатным напильником, при сильном износе или деформации детали следует заменить новыми.

Если шум исчезает или заметно уменьшается при выжимании сцепления, то возможны следующие причины его возникновения.

1. Низкий уровень масла в картере. В этом случае прежде всего следует проверить, нет ли утечки масла, а затем долить его до необходимого уровня. При необходимости стоит продуть сапун.

Наличие воды в масле легко определить по характерной белесоватой эмульсии, которую можно обнаружить на щупе.

2. В масло попала вода. Это может произойти, если неосторожно переезжать глубокие лужи и другие скопления воды.

В этом случае следует полностью заменить масло, а в будущем установить брызговик двигателя: на сапун коробки передач надевают специальную трубку, которая выводится наверх, в недоступное для попадания брызг воды место.

3. Повреждения подшипников и зубьев шестерен. В этом случае изношенные или поврежденные детали заменяют новыми, после чего шум должен полностью исчезнуть.

1. Дефект может возникнуть в результате деформации или повреждения тяги привода механизма переключения передач, а также реактивной тяги. В этом случае следует проверить и выправить тяги. Если дефект слишком серьезен, то заменить детали новыми.

2. Проверить винты крепления в штоке выбора передач, так как подобный дефект может возникать при ослаблении креплений шарнира, хомута или рычага. Для его устранения достаточно затянуть винты.

3. Проверить все пластмассовые детали системы переключения, так как при поломке возможно застревание отдельных элементов пластмассы в других деталях системы, что и приводит к затрудненной работе механизмов включения. В этом случае следует внимательно осмотреть всю коробку передач, сломанные и поврежденные детали заменить новыми.

4. Проверить привод, так как его неправильная регулировка может привести к затруднению включения передач. Правильно отрегулированный привод полностью устранит неисправность.

5. Проверить вилки переключения передач на штоке. Ослабление фиксаторов вилок на штоках приводит к затруднениям при включении передач. В этом случае следует подтянуть фиксаторы.

6. Проверить гайки валов коробки передач. Ослабление крепления может привести к появлению затрудненного включения механизма. Затягивание гаек устранит возникший дефект.

7. Проверить сцепление. Неполное выключение механизма является частой причиной появления подобного дефекта. Необходимо провести диагностику сцепления.

8. Проверить механизм выбора передач. Часто причиной затрудненного включения передач является поломка пружины или деформация деталей механизма. При обнаружении неисправностей необходимо произвести замену сломанных пружин, деформированные детали по возможности выправить.

Если повреждения слишком серьезны, то детали надо заменить новыми или поставить новый механизм.

1. Проверить сцепление. При неполном выключении сцепления стоит провести диагностику и выявить причину появления неисправности.

2. Проверить наличие масла в картере коробки передач. При понижении его уровня установить причину, для этого проверить, нет ли утечки, продуть сапун и восстановить необходимый уровень масла.

3. Проверить подшипники и зубья шестерен. Часто причиной потрескивания и скрежета является поломка или сильный износ деталей – в этом случае следует заменить их новыми.

4. Проверить кольцо синхронизатора включаемой передачи. Возможны сильный износ или иное повреждение этой детали. В таком случае нужно заменить кольцо.

1. Проверить муфту, шестерню и ступицу синхронизатора. Износ и деформация шлицев может привести к самопроизвольному выключению передач, в этом случае следует заменить поврежденные или изношенные детали новыми.

2. Проверить механизм выбора передач. Как правило, ослабленные пружины или чрезмерно изношенные штоки могут стать причиной подобной неисправности. Необходимо заменить все поврежденные детали новыми.

3. Проверить гайки валов коробки передач. Ослабление крепления может привести к самопроизвольному выключению механизма. Гайки необходимо затянуть.

4. Проверить опоры силового агрегата. Возможно, причина неисправности – разрушение этих деталей. При утрате упругости или их повреждении опоры следует заменить новыми.

1. Проверить подшипники. Часто даже незначительный износ подшипников может привести к подобному дефекту. Заменить подшипники новыми.

2. Измерить зазор зацепления шестерен главной передачи. В результате сильного износа зубья шестерен стачиваются и зазор увеличивается, что и приводит к характерному шуму в коробке передач. В этом случае надо заменить поврежденные детали.

1. Проверить сальники и уплотнитель вала привода спидометра. Часто причиной утечки масла становится износ манжет, которые необходимо заменить. Дополнительно следует продуть сапун.

Неправильная регулировка привода может стать причиной самопроизвольного выключения передач. Привод необходимо правильно отрегулировать.

2. Проверить валы в местах сопряжения с поверхностями сальников. Возможен сильный износ поверхностей валов, а также вероятно появление выбоин и других повреждений.

Если дефекты незначительны, поверхность зачищают наждачной бумагой с мелким зерном, а затем полируют. Если износ значителен, следует заменить валы.

В том случае, если при проверке масла заметно понизился его уровень, следует найти причину утечки. Как правило, она возникает из-за износа уплотнителей, манжет и других элементов системы.

3. Проверить первичный вал коробки передач. Нередко причиной появления неисправности является слишком сильный люфт механизма вследствие ослабления гаек, а также износ подшипников. Все деформированные и изношенные детали заменяют, гайки затягивают.

4. Проверить место крепления картера сцепления с крышкой коробки передач. Вероятно, ослаблено крепление и разрушен слой герметика. Крепление подтягивают, старый герметик полностью удаляют и наносят новый.

5. Проверить сливную пробку. Иногда плохо затянутая пробка становится причиной утечки масла. Стоит проверить также датчик заднего хода.

Для того чтобы выявить техническое состояние карданной передачи, необходимо поставить автомобиль на эстакаду или использовать смотровую яму, под колеса машины положить упоры, чтобы она не могла сместиться с места. Коробку передач перед проведением работ переводят в нейтральное положение. Для осмотра понадобятся ключи № 13 и 19 (рис. 50).

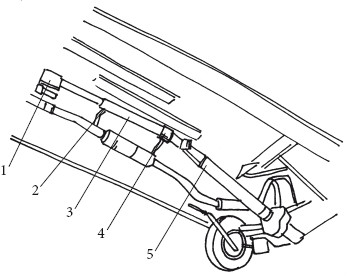

Рисунок 50. Общий вид карданной передачи: 1 – эластичная муфта; 2 – кронштейн безопасности; 3 – передний карданный вал; 4 – промежуточная опора; 5 – задний карданный вал

Прежде чем приступить к проверке технического состояния карданной передачи автомобиля, следует тщательно очистить валы передачи от грязи, после чего приступить к осмотру деталей механизма.

При помощи ключей проверяют надежность затяжки шести крепежных болтов эластичной муфты, после этого выявляют надежность крепления к кузову автомобиля кронштейна безопасности. Затем следует посмотреть, не ослабли ли болты, прикрепляющие к поперечине промежуточную основу, потом проверяют гайки, соединяющие поперечину с днищем кузова автомобиля (рис. 51).

Рисунок 51. Проверка креплений

На следующем этапе осматривают и при необходимости подтягивают болты, скрепляющие вилку карданного вала с фланцем ведущей шестерни редуктора. При осмотре следует обратить внимание на резиновые детали промежуточной опоры, которые не должны иметь трещин или иных повреждений.

Теперь можно переходить к проверке карданных шарниров системы.

Для того чтобы проверить надежность шарниров, одной рукой надо прижать передний вал, чтобы он оставался неподвижным, а второй рукой слегка подергать задний карданный вал за переднюю часть в поперечном к самому валу направлении (рис. 52 а). Затем проделать ту же операцию с задней частью, при этом не должно ощущаться люфта в шарнирах (рис. 52 б).

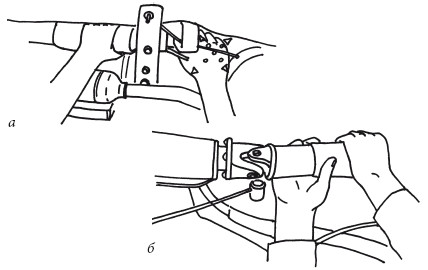

Рисунок 52. Проверка карданных шарниров

После этого, удерживая передний карданный вал неподвижно, несколько раз резко поворачивают задний карданный вал вокруг своей оси сначала в одну сторону, затем – в другую, при этом фланец ведущей шестерни редуктора должен оставаться неподвижным. При поворачивании следует обратить внимание, не появились ли окружные зазоры.

Рисунок 53. Проверка окружных зазоров

Сначала процедуру проводят с передней половиной заднего карданного вала (рис. 53 а), затем повторяют с задней. На последнем этапе надо несколько раз повернуть передний карданный вал вокруг своей оси сначала в одну сторону, затем – в другую (рис. 53 б). Движения должны быть короткими и достаточно резкими, при этом второй рукой придерживают эластичную муфту, чтобы она оставалась неподвижной.

После диагностики исправности деталей переходят к смазке шлицевого соединения.

Для проведения этого профилактического мероприятия требуются ключ № 10, пресс-масленка и специальный шприц – солидолонагнетатель (рис. 54).

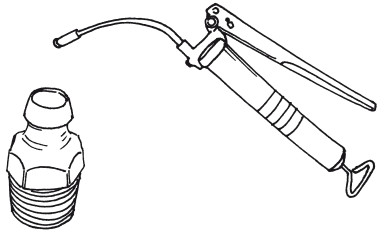

Рисунок 54. Пресс-масленка и солидолонагнетатель

Перед проведением смазки пробку шлицевого соединения тщательно очищают от грязи: большую грязь удаляют специальной металлической щеткой, остатки зачищают мягкой тряпкой.

После этого ключом отвинчивают пробку шлицевого соединения (рис. 55 а) и на ее место помещают пресс-масленку, в нее вставляют шприц и наполняют соединение смазкой, пока ее излишки не появятся из-под сальника (рис. 55 б). В завершение пресс-масленку снимают и возвращают на место пробку шлицевого соединения.

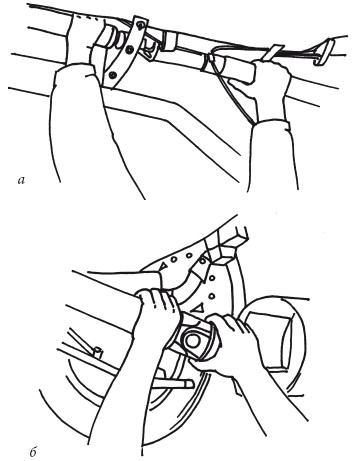

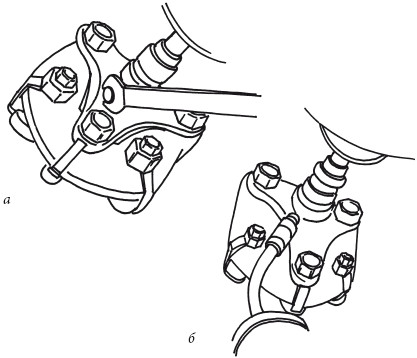

Рисунок 55. Смазка шлицевого соединения

При осмотре шлицевого соединения надо проверить величину окружного зазора, которые не должны превышать 0,3 мм.

Для проведения операции по снятию карданной передачи с автомобиля требуется эстакада или смотровая яма. Заднюю часть машины вывешивают, чтобы колеса могли свободно вращаться. Передние колеса следует закрепить, чтобы машина не двигалась с места. Рычаг коробки передач переводят в нейтральное положение, а рычаг привода стояночного тормоза опускают до упора.

Для снятия и установки карданной передачи потребуются:

? ключи № 13 и 19 (сразу два);

? отвертка;

? монтажная лопатка;

? молоток;

? бородок;

? щипцы (с их помощью снимают, а затем устанавливают на место стопорные кольца).

Отвинчивают гайки крепления кронштейна безопасности, после чего снимают сначала шайбы, а затем и сам кронштейн и откладывают их в сторону. После этого отвинчивают гайки с болтов в месте соединения эластичной муфты с фланцем коробки передач. Сами болты вынимают, для чего карданный вал поворачивают, чтобы болт оказался в верхнем положении слева от оси муфты – только в этом случае его можно достать. Для того чтобы проще было вынуть болты, можно воспользоваться бородком.

На следующем этапе отверткой подцепляют муфту и, отделив ее от фланца, опускают вниз. Затем, удерживая при помощи монтажной лопатки в неподвижном положении, разъединяют фланец вала с фланцем ведущей шестерни редуктора заднего моста и детали отделяют (рис. 56 а).

Отсоединив от кузова автомобиля поперечину промежуточной опоры, приступают к снятию самой карданной передачи; для этого деталь ведут вдоль днища автомобиля по направлению к его передней части так, чтобы задний вал прошел над тросом стояночного тормоза (рис. 56 б).

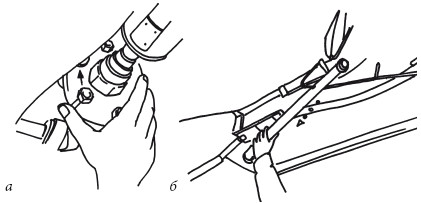

Рисунок 56. Снятие карданной передачи

Снятую деталь тщательно очищают от грязи и осматривают. Первым делом надо обратить внимание на уплотнитель центрирующего кольца второго вала коробки передач, который должен быть целым.

При наличии повреждений на уплотнителе центрирующего кольца второго вала коробки передач его следует заменить новым, для чего:

? специальными щипцами снимают стопорное кольцо и уплотнитель центрирующего кольца;

? уплотнитель заменяют;

? при помощи молотка центрирующее кольцо запрессовывают до упора;

? стопорное кольцо ставят на место;

? устанавливают новую карданную передачу.

Все операции по установке нового механизма повторяют процесс разборки в обратном порядке.

1. Проверить крепежные элементы эластичной муфты и фланцев карданных шарниров. Возможно ослабление болтов и гаек в системе крепления. Следует подтянуть ослабленные крепежные элементы, а в будущем своевременно проверять качество крепежа узлов и агрегатов трансмиссии и не допускать их ослабления.

2. Проверить подшипники карданных валов и шипы крестовины. Часто в результате износа возрастает зазор между деталями, что и приводит к шуму в карданной передаче. Необходимо разобрать ее, заменить изношенные детали новыми или поставить новый механизм в сборе. Если крестовина меняется в домашних условиях, перед разборкой механизма нужно точно отметить местоположение всех деталей, чтобы они не сместились относительно друг друга после замены поврежденных частей. Затем специальными щипцами снимают стопорные кольца, подшипники выпрессовывают при помощи молотка, поврежденные или изношенные подшипники заменяют новыми и запрессовывают в отверстия вилки.

3. Проверить шлицевое соединение карданных валов замером зазора. Снять карданную коробку, провести замеры, при обнаружении износа заменить отдельные детали, снова собрать карданную передачу и поставить ее на место.

Карданная передача нуждается в диагностике, если в ней возникает характерный стук всякий раз, когда:

? автомобиль трогается с места;

? автомобиль начинает резко набирать скорость;

? переключают передачи.

Надо отметить важный момент: при попытке перебрать карданную передачу без обращения к специалистам очень часто автовладельцы не могут в дальнейшем провести правильную балансировку своего автомобиля, что приводит к появлению вибрации и постоянного неприятного гула. Поэтому при обнаружении серьезных дефектов, например, если замене подлежат валы или требуется полная разборка карданной передачи, устранять их самостоятельно чрезвычайно сложно, так что стоит или купить новую карданную передачу в сборе, или провести ремонт в СТО, у работников которой есть необходимые стенды для балансировки автомобиля.

Возможны следующие причины возникновения проблемы.

1. Дисбалансировка карданной передачи. Она может появиться в результате деформирования или изменения положения одного из валов. Также ее причиной могут стать увеличившийся в результате износа деталей зазор, недостаточно затянутые крепления опор или попадание в карданный вал камня из-под колес.

Шум и вибрация карданного вала чаще всего ощутимы при разгоне до 80—90 км/ч, когда весь автомобиль начинает вибрировать; при этом мелкое дрожание корпуса сопровождается непрекращающимся гулом.

Часто нарушение баланса происходит в результате неправильно проведенных ремонтных работ, когда новая карданная передача устанавливается со смещением относительно нанесенных при разборке меток; в этом случае единственным выходом становятся новая разборка и более точная сборка.

2. Увеличение зазора в подшипнике промежуточной опоры. При этом необходимо заменить подшипник. При возникновении дисбалансировки стоит обратиться в СТО, так как для балансировки автомобиля требуется специальное оборудование.

3. Ослабление крепления поперечины. Для устранения дефекта достаточно подтянуть гайки крепления.

Возможны две причины появления проблемы.

1. Износ, повреждение либо деформация деталей шарниров, которые после выявления дефектов заменяют новыми.

2. Деформация или повреждение валов привода. В этом случае требуется замена деформированных деталей.

Наиболее характерной неисправностью в карданной передаче является утечка смазки. Главной причиной этой проблемы является повреждение или разрыв защитного чехла как внутреннего, так и наружного шарниров. Для устранения дефекта необходимо поставить новый чехол и восстановить уровень смазки в шарнире.

Проверку технического состояния заднего моста начинают с внешнего осмотра герметичности уплотнителей, для чего автомобиль ставят на эстакаду или используют специальные подъемники и смотровые ямы.

Осмотр автомобиля производят снизу, при этом надо учитывать, что вокруг мест возможного подтекания сальника ведущей шестерни и разъема фланца редуктора допустимо появление масляных пятен – так называемое «потение», но при этом не должно быть капель масла.

Если в ходе осмотра установлена протечка масла из-под фланца редуктора, для устранения дефекта необходимо проверить место соединения редуктора с картером заднего моста, так как часто ослабление болтов крепления и является причиной появления протечки масла. Если после затягивания болта течь устранить не удалось, можно попробовать установить шайбу из мягкого металла под головку болта. Вместо шайбы можно использовать и специальный герметик для резьбовых болтов.

При проведении внешнего осмотра прежде всего проверяют пробки сливного и наливного отверстий. В том случае, если видны следы масла, подтекающего из-под пробок, последние нужно дополнительно затянуть. После этого следует осмотреть сальник ведущей шестерни и фланец редуктора (в этих местах не должно быть масляных капель), а также сальник полуоси.

С правой стороны в верхней части картера расположен сапун, которому нужно уделить повышенное внимание, так как именно здесь часто случаются протечки масла.

В случае обнаружения свежих следов масла сапун зачищают от грязи и масляных следов, проверяют, свободно ли двигается крышка детали, после чего насухо вытирают место от масляных следов и проводят тестовый заезд на 20—30 км. Если масляные следы появились вновь, это свидетельствует о повреждении уплотнений и необходимости их замены в СТО (рис. 57).

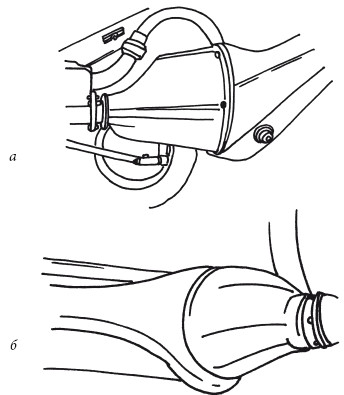

Рисунок 57. Основные узлы для осмотра: а – сальник; б – сапун

Для того чтобы проверить уровень масла, понадобятся необходимые инструменты: ключ № 17 и специальный шприц для заливки масла.

Перед проверкой уровня масла необходимо дать автомобилю остыть в течение 10 мин, чтобы масло успело стечь с механизмов системы, а детали заднего моста смогли немного остыть.

Сначала маслоналивное отверстие тщательно очищают от грязи, при этом самую большую удаляют специальной металлической щеткой, а остатки зачищают мягкой тряпкой, после чего откручивают пробку и проверяют уровень масла, который не должен опускаться ниже кромки маслоналивного отверстия. Если уровень масла понижен, его следует восстановить, после чего пробку снова заворачивают.

В некоторых случаях при проведении осмотра необходимо произвести замену масла, которую лучше всего делать после пробега автомобиля, пока задний мост остается прогретым.

Для замены масла машину устанавливают на эстакаду или поднимают на подставки и надежно закрепляют.

Старое масло сливают в специально приготовленную емкость, для чего после отворачивания пробки маслоналивного отверстия сначала ослабляют затяжку пробки сливного отверстия, а затем, подставив приготовленную емкость для слива масла, откручивают пробку и полностью сливают масло. Пробку очищают от накопившейся грязи и вновь закручивают; после этого заливают новое масло, закручивают пробку маслоналивного отверстия и удаляют все потеки масла на поверхностях деталей (рис. 58).

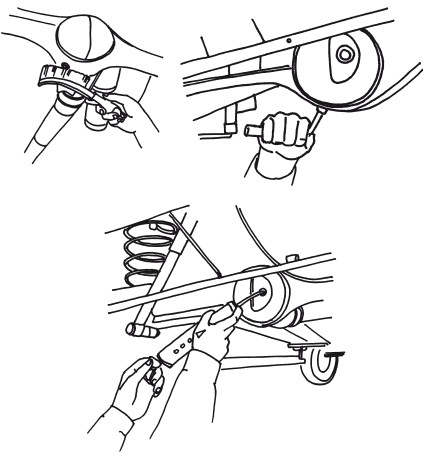

Рисунок 58. Удаление масла на поверхностях деталей

Сильный шум может возникнуть по следующим причинам.

1. Ослабление крепления колеса. Следует проверить болты крепления и при необходимости подтянуть их.

2. Износ и повреждение шарикового подшипника полуоси. Для устранения неисправности необходимо проверить полуось и при необходимости заменить изношенный подшипник новым.

3. Деформация балки заднего моста. Нужно осмотреть балку, проверить ее размеры и при необходимости выправить ее.

4. Деформация полуосей. Если повреждения полуосей незначительны, нужно выправить детали. Если это невозможно, то лучше заменить их новыми.

5. Повреждение или износ шлицевого соединения с шестернями полуосей. Замена изношенных деталей приводит к устранению шума.

6. Износ подшипников редуктора, повреждение шестерен. Необходимо осмотреть редуктор и заменить необходимые детали.

7. Упавший уровень масла. Следует восполнить уровень и проверить, не возникает ли утечка масла.

Появление шума при разгоне может быть связано с повреждением и выходом из строя отдельных элементов системы заднего моста.

1. Проверить редуктор, так как неисправность может появиться при износе подшипников дифференциала. Заменить подшипники.

2. Проверить работу шестерен главной передачи. Иногда после ремонта редуктора зацепление зубьев шестерен неправильно отрегулировано, что и становится причиной появления шума.

3. Проверить подшипники полуоси. При их износе, деформации или повреждении заменить новыми.

4. Проверить уровень масла. Если он понижен, восстановить норму и осмотреть балку заднего моста, чтобы убедиться в отсутствии утечки.

Если при разгоне автомобиля и резком торможении слышится характерный шум, причиной его появления могут быть как подшипники, так и износ отдельных элементов системы заднего моста.

1. Проверить подшипники ведущей шестерни. При их повреждении или износе заменить новыми.

2. Проверить боковой зазор между зубьями шестерен главной передачи. Если он нарушен, его следует отрегулировать.

1. Проверить оси сателлитов. Небольшие повреждения на оси зачистить наждачной бумагой с мелким зерном, при сильном износе или деформации деталей заменить их новыми. Проверить легкость вращения сателлитов на оси.

2. Проверить коробку дифференциала. Иногда причиной появления дефекта становится заедание шестерен полуосей, в этом случае необходимо осмотреть шестерни и сопряженные поверхности, зачистить незначительные царапины и шероховатости наждаком. Если повреждения более серьезны, деталь заменяют новой.

3. Проверить зазор между зубьями шестерен дифференциала. Отрегулировать зазор.

4. Проверить подшипники полуосей. При их износе или повреждении заменить новыми.

1. Проверить фланец и шестерню главной передачи, так как причиной появления стука может быть слишком большой зазоры в шлицевом соединении деталей.

2. Проверить шестерни главной передачи, при необходимости отрегулировать зазор между деталями.

3. Осмотреть коробку дифференциала, обратив внимание на отверстие под ось сателлитов. Иногда причиной появления шума является сильный износ отверстия – в этом случае требуется замена всей коробки.

4. Проверить надежность крепления штанг задней подвески. Ослабление болтов может привести к появлению шума. При необходимости подтянуть крепежные элементы.

Наиболее частой причиной утечки масла является износ отдельных деталей в системе заднего моста. В этом случае следует осмотреть и заменить все уплотнительные накладки, проверить места крепления.

1. Проверить сальник ведущей шестерни. Утечка может возникнуть из-за его износа или повреждения. Деталь необходимо заменить.

2. Осмотреть сальник полуоси. Если барабаны, колодки или тормозные щиты сильно замаслены, необходимо сменить деталь. Осмотреть саму полуось, при ее деформации заменить.

3. Проверить уплотнительные накладки и надежность крепления картера редуктора заднего моста. Причиной утечки может стать ослабление крепления или повреждение уплотнителей. При необходимости заменить детали новыми.
