Домашнему электрику в его работе не обойтись без небольшого набора стандартных инструментов и нескольких несложных самодельных приспособлений.

Так, для сборки и разборки резьбовых соединений в корпусах приборов и в электрических контактах потребуются комплекты отверток и гаечных ключей, а также пассатижи. Для нарезания резьбы понадобятся метчики, плашки, сверла по металлу, вороток для метчиков, плашкодержатель. При зачистке изоляции и соединении проводов необходимы монтажный нож, боковые кусачки (бокорезы), электрический паяльник.

При резке, опиливании металла и пластмассы не обойтись без ножовки по металлу, напильников, небольших тисочков. Для пробивания в стенах канавок и гнезд под провода, выключатели, розетки следует иметь монтажное зубило, шлямбур, молотки, сверла с твердосплавными режущими кромками. И, конечно, домашнему электрику придется весьма трудно без электродрели и электроточила.

В наборе полезно иметь приспособления для сварки алюминиевых жил электрических проводов, резак для резки листового материала (гетннакса, текстолита, алюминия), а также приборы для контроля электрической цепи и наличия в ней напряжения (омметр, индикатор напряжения, контрольная лампа).

Безопасность и качество работы находятся в прямой зависимости от состояния инструмента. Поэтому последний должен быть исправным, удобным в обращении, а режущий инструмент – острым и правильно заточенным.

Не рассматривая здесь «обычные» инструменты и приспособления: отвертки, молотки, паяльники и т. д., – расскажем немного о простых приборах для определения наличия напряжения в электрической сети и для проверки целостности сети.

Указатели и индикаторы напряжения. Эти приборы применяются электромонтерами для определения наличия напряжения в электрической сети, на токонесущих частях приборов и устройств, для нахождения фазного провода на контактах установочных элементов электропроводки. Принцип действия индикатора основан на свечении неоновой лампы при протекании через нее емкостного тока. Для ограничения тока неоновой лампы и предотвращения перехода тлеющего разряда в пробой последовательно с лампой включают резистор сопротивлением порядка 1 МОм. Порог зажигания лампы не менее 90 В.

При работе с индикатором для приведения его в действие необходимо коснуться рукой его контактной головки. Ток, протекающий при этом через тело человека, при напряжении сета 220 В составит доли мА, не представляя для человека никакой опасности.

Отечественная промышленность выпускает несколько типов индикаторов. На рис. 1 показап индикатор-отвертка типа ИНО-70 (индикатор бывает в продаже в магазинах «Свет»). Недостатком подобных индикаторов является то, что с их помощью нельзя отличить нейтраль от фазного провода, имеющего обрыв, или определить принадлежность проводов к одной, или разным фазам. Это можно сделать при помощи контрольной лампы – наиболее простого приспособления для проверки состояния электрических цепей и установочных элементов под напряжением.

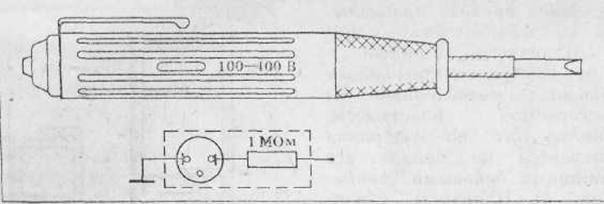

Рис. 1. Индикатор напряжения – отвертка типа ИНО-70: внешний вид и электрическая схема.

Для предохранения колбы лампы ее следует обязательно поместить в защитный колпачок, который можно сделать из пластмассового стаканчика. В дне стаканчика вырезается (например, центробором) отверстие под размер резьбового участка корпуса патрона. Патрон закрепляется в стаканчике. Лампу желательно брать малой мощности, например, от холодильника или швейной машины. Концы шнуров должны быть в изоляционных трубках с фланцами на концах и выступающими из них штеккерами диаметром 2–3 мм и длиной около 20 мм. На штеккеры плотно надеваются изоляционные трубки длиной 12–15 мм, исключающие возможность касания рукой оголенных штеккеров, причем наружный диаметр трубок не должен быть больше 4 мм, чтобы штеккеры могли входить в гнезда розеток.

Омметр – пробник. Этот простой и удобный самодельный прибор используется для проверки целостности обесточенной электрической цепи, нахождения места неисправности и приближенного измерения сопротивлении элементов цепи. Прибор состоит из последовательно соединенных электромагнитной стрелочной головки, гальванического элемента, резистора – ограничителя тока через головку и шнуров со щупами.

Электромагнитную головку желательно подобрать с током полного отклонения стрелки в пределах 100 мкА – 1 мА. Для этой целп годятся головки от любого вольтметра, миллиамперметра или амперметра. Удобны и головки приборов, измеряющие в магнитофонах уровень записи. Головки продаются в магазинах «Пионер», «Сделай сам», а также в магазинах, имеющих отделы «Радиодетали».

Из головки от вольтметра нужно выпаять добавочный резистор, заменив его отрезком проводника, а в головке от миллиамперметра и амперметра откусить шунт. В качестве элемента питания берется один элемент от карманного фонаря с напряжением около 1,5 В.

Сопротивление резисторов для ограничения тока рассчитывается как отношение напряжения элемента питания к току полного отклонения стрелки прибора. Например, для элемента в 1,5 В в при токе отклонения стрелки аа всю шкалу в 1 мА резистор должен иметь сопротивление 1,5 кОм. После сборки омметра резистор можно подобрать точнее путем подключения к рассчитанному резистору параллельно еще одного с сопротивлением, в несколько десятков раз большим (если стрелка не доходит до конца шкалы), или подключением последовательно второго сопротивления, в несколько десятков раз меньшего (если стрелка зашкаливает).

Для корпуса омметра можно использовать подходящую по размерам коробку из пластмассы, например мыльницу. Щупы удобно сделать из цанговых карандашей или корпусов шариковых ручек. Шкалу омметра наиболее просто отградуировать путем измерения известных сопротивлении, например 100 Ом, 1 кОм, 10 кОм и промежуточных значений, например кратных трем или пяти.

Необходимо для безопасности на корпусе прибора сделать надпись: «Под напряжением не работать!»
