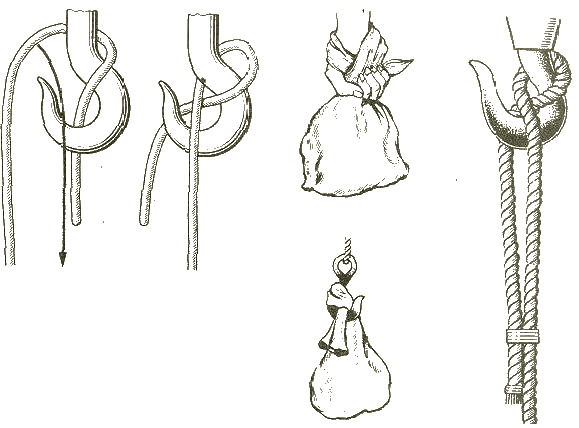

Гачный узел (рис. 105). Когда под рукой нет нужного стропа, груз поднимают краном или стрелой на гаке, используя обычный стальной или растительный трос. При этом пользуются гачным узлом. В этом нехитром узле заложена большая мудрость. При нагрузке на коренной конец ходовой конец троса прижимается к внутренней стороне шейки гака, а петля, затянутая вокруг его спинки, держит оба конца. Надевая трос на гак, нужно внимательно проследить, чтобы коренной конец троса обязательно проходил над ходовым. Чтобы гачный узел при прекращении нагрузки не отравился, ходовой конец прихватывают временной схваткой к коренному.

Используя принцип гачного узла, можно без троса поднять на гаке мешок, если его горловина позволяет обернуть се один раз вокруг спинки гака.

Гачный узел со шлагом (рис. 106). При подъеме груза на гаке с помощью троса, завязанного гачным узлом, следует брать в расчет толщину троса. Если по отношению к гаку трос достаточно толст, его можно заложить одинарным гачным узлом и благополучно поднять груз. Тонкий трос, заложенный одинарным гачным узлом, может съехать со спинки гака, и, если он тонок по отношению к гаку, его закладывают гачным узлом со шлагом (см. рис. 106). Это намного увеличивает надежность подъема груза.

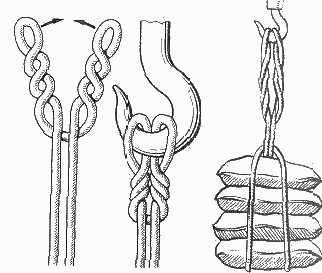

“Кошачья лапа” (рис. 107). Название этого узла попало в русский морской язык из английского. На этом языке он называется «The Cars Paw», что следует переводить как «кошачья лапа». Но по какому-то недоразумению этот узел у нас давно стали называть “кошачьи лапки”, хотя по-английски существительное “Paw” <лапа) стоит в единственном числе, а не во множественном (Paws). Действительно, завязанный узел похож на лапу кошки. Этот узел применяют в тех случаях, когда строп нужно прикрепить к гаку с таким расчетом, чтобы не было лишней слабины. Чтобы завязать этот узел, петлю стропа кладут сверху на два его конца – получаются две небольшие петли, каждую из которых одновременно перекручивают наружу несколько раз в зависимости от того, на сколько нужно уменьшить строп. Потом петли сближают и надевают на гак. “Кошачья лапа” не зажимается намертво, и узел легко снять с гака, если на строп нет нагрузки.

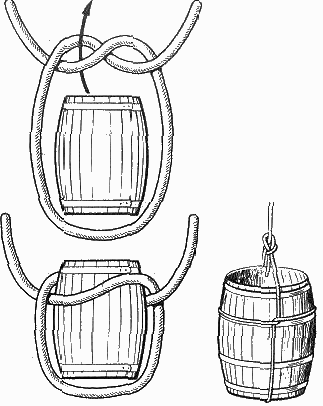

Бочечный узел (рис. 108). Этот узел применяют тогда, когда нет специального стропа или приспособления для подъема полных и открытых бочек в вертикальном положении. На средней части троса, которым намерены поднимать бочку, вяжут полуузел. Полупетли узла разводят в стороны и охватывают ими среднюю часть бочки. Нижняя часть петли проходит по центру днища бочки, свободные концы троса связываются прямым узлом, а если трос одним концом уже закреплен, то беседочным узлом. Бочечный узел применяют при погрузке различных видов тары, имеющей цилиндрическую форму. В быту им можно быстро обвязать бидон или бак без ручки.

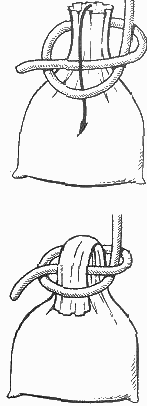

Мешочный узел (рис. 109). Во флотах различных стран матросы хранили свои личные вещи по-разному – в мешках, рундуках и “чемоданах”. Например, по традиции военного королевского флота Великобритании одежда матросов хранилась исключительно в парусиновых мешках длиной 3 фута с диаметром круглого днища 1 фут. Матросам торгового флота Великобритании разрешалось иметь в кубрике деревянные рундуки размером примерно 2,5х1,5х1,5 фута. В Российском императорском военном флоте для хранения личных вещей матросов употреблялись большие и малые “чемоданы”, сшитые из серой парусины № 6. Большой имел длину 2 фута 9 дюймов, ширину 1 фут 2 дюйма и высоту 1 фут. Малый был длиной 1 фут 2 дюйма, шириной 1 фут и высотой 9 дюймов. Оба имели от четырех до семи люверсов и парусиновый клапан. Брезентовые мешки английских военных матросов имели 12 люверсов, которые затягивались куском линя. Для переноски мешков матросы прикрепляли к ним кусок штерта, которым завязывали их мешочным узлом.

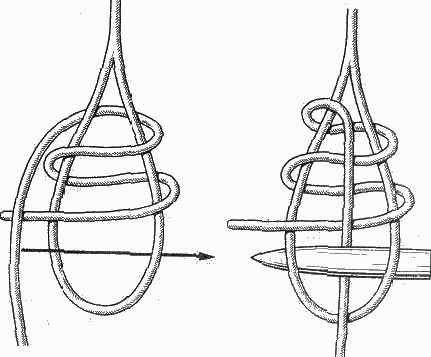

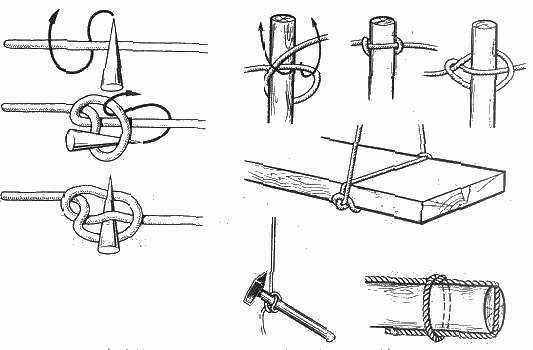

Сваечный узел (рис. 110). Применяемый в такелажном деле этот узел получил свое название от слова “свайка”, которое обозначает железный или деревянный прямой или немного изогнутый конический гвоздь, используемый для пробивания прядей троса, выравнивания обметываемых вручную люверсов, заделки кренгельсов, а также выполнения других работ с тросами и парусиной. Для тех, кто работает с тросами, сваечный узел имеет очень важное значение. Он применяется при обтягивании линя или шки-мушгара во время наложения клетня или шлагов бензеля, которые закладывают на свайку (или драек) этим узлом.

(В этом деле свайка служит рычагом.) Им же пользовались, когда драйком обтягивали вокруг брашпиля стень-ванты на марсе.

Помимо этого, сваечный узел удобен для временного крепления любого тонкого растительного троса к различным инструментам, имеющим рукоять, когда их необходимо передать работающим на мачте или за бортом. Сваечный узел крепко обхватывает передаваемый предмет, и последний можно легко из него вытащить. С помощью такого узла можно крепить швартовы и фалини к палам и битенгам, удобно крепить к кольям и столбам веревочное ограждение, делать мостки.

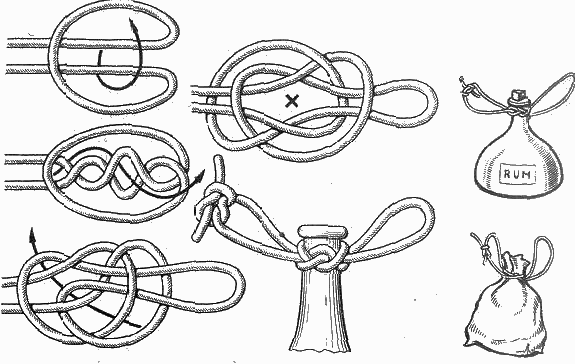

Амфорный узел (рис.111). Для жителей древнего Средиземноморья амфора являлась универсальным сосудом. В амфорах хранили и перевозили оливковое масло, маслины, вино, зерно, муку и пр. Дно у этого сосуда, как известно, заостренное, поэтому поставить его на землю было нельзя:

амфоры зарывали острием в песок. При перевозке амфор морем их хрупкие ручки часто отламывались, в связи с чем переноска амфор затруднялась. Вот тогда-то древние греки и придумали амфорный узел, который позволял им удобно переносить эти сосуды без риска лишиться их ценного содержимого. Узел этот не простои, вяжется сложно, в несколько этапов, зато с его помощью можно сделать великолепную веревочную ручку для переноса бутыли, кувшина и вообще любого сосуда с небольшим выступом на горлышке.

Гинцевый узел (рис. 112). Гинцами моряки называют небольшие тали, основанные между блоком, ввязанным в какую-нибудь снасть, и другим неподвижным блоком. Для ввязывания снасти блока в другую снасть применялся гинцевый узел. На парусных кораблях гинцевый узел применялся, например, при ввязывании ходового конца брам-фала или при ввязывании ходовых концов топенантов нижних реев в стропы блоков гинцев. Для этого обвивали кодовой конец брам-фала два раза вокруг верхней части стропа блока гинцев и, направив брам-фал вертикально поверх ходовою конца, продевали клевант или свайку между стропом и брам-фалом. Такой способ крепления троса в строп или в коуш прост, надежен и может быть применен на середине троса. Его можно рекомендовать современным такелажникам и строителям.

Колышка (“баранья нога*) (рис. 113). В английском морском языке этот узел называется “Sheepshank”, что означает “баранья ляжка”. Такое название узел получил у англичан ввиду внешнего сходства его формы с бараньей ногой. В отечественных пособиях по морскому делу он не имеет никакого собственного названия, его просто именуют “узлом для укорачивания троса”.

Известный русский капитан дальнего плавания В.В. Бахтин в своем “Объяснительном морском словаре”, изданном в Санкт-Петербурге в 1S94 году, этот узел называет “колышкой”. Может быть, не стоит нарушать традиции старой русской морской терминологии и вернуть узлу его прежнее наименование?

Во времена господства на море паруса, когда на каждом судне длина такелажа измерялась буквально милями, часто возникала необходимость укорачивать снасти на какое-то время, чтобы слабина тросов не путалась под ногами на палубе. Чаще всего приходилось делать колышки у стень-бакштагов и фордунов или брам-бакштагов и фордунов;

когда стеньга или брам-стеньга спущены. Укорачивание тросов на время делали и в других случаях. По традиции моряки разрезают трос при исключительных обстоятельствах. А если, например, на судне требуется для какой-нибудь работы 25 метров троса, а под рукой есть свободный кусок длиной 40 метров, то его резать не будут, а укоротят до 25, сделав на нем обычную “баранью ногу” одним из двух способов (рис. 113, я, б). Для большей надежности, чтобы узел при временном снятии нагрузки случайно нс развязался, концы его петель можно закрепить сваечным узлом (рис. 113, а).

Узел “колышка” применяется не только с целью укоротить длину троса на время. Его используют и в тех случаях, когда при ответственной операции с тросом (как, например, подъем тяжеловеса) есть сомнения в его прочности: допустим, в одном месте перетерта одна прядь или трос надрезан. Чтобы исключить это место из работы и не подвергать его нагрузке, вяжут колышку. Принцип колышки заключается в том, что место троса, перечеркнутое на рис. 113, г, не участвует в работе троса, который завязан этим узлом. В этом месте под нагрузкой трос можно смело перерезать, и он все равно будет держать груз, на который рассчитан по прочности. Пользуясь этим полезным узлом, не нужно забывать, что он прочен и надежен только под нагрузкой, и как только последняя снята, возникает опасность, что узел распадется. Поэтому перед каждым применением троса с завязанной колышкой узел следует проверять или при вязке узла прикрепить петли к коренным концам схватками.

Олимпийский узел (рис. 114). Его назвали олимпийским потому, что он получается из пяти колец. Это старинный морской узел времен “золотого века паруса” – расцвета чайных, опиумных и шерстяных клиперов. На английском морском языке название этого узла весьма сентиментально – “Два сердца, бьющиеся как одно”. Несмотря на кажущуюся на первый взгляд громоздкость узла, вяжется он не сложнее топового (см. рис. 80). Олимпийский узел надежен и конкретно отвечает своему прямому назначению – укоротить на время трос.

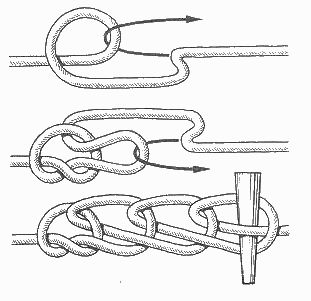

“Мартышкина цепочка” (рис.115) Назначение этого узла то же самое – на время укоротить трос. В отличие от колышки и олимпийского узла, он имеет то преимущество, что завязанный им трос своими петлями не мешает работе и его можно даже взять на шпиль. Перед тем как дать на трос, завязанный этим узлом, нагрузку, в последнее звено “цепочки” нужно вложить свайку или клевант или пропустить через него ходовой конец: иначе узел мгновенно развяжется.

На тонких тросах вяжется он тремя пальцами одной руки. Делается это следующим образом. Отступя примерно 10 сантиметров от края ходового конца троса, сделайте петлю диаметром 5–б сантиметров. Удерживая пересечение троса на петле пальцами левой руки, введите в петлю три пальца правой руки – большой, указательный и средний. Сквозь петлю коренной конец троса захватывайте кончиками указательного и большого пальцев, втягивайте его в виде петли в петлю, в которую вы ввели три пальца, немного протаскивайте ее внутрь, оставляя в это время средний палец в предыдущей петле для того, чтобы петли были одинаковой величины. Как только вы вытянули очередную петлю, пропускайте в нее все три пальца и из нее снова зацепляйте коренной конец троса двумя пальцами, оставляя один в петле, и т. д. Вязка каждого звена “мартышкиной цепочки” занимает не более секунды, при этом трос укорачивается в четыре раза (из 4 метров троса получается 1 метр “цепочки”). Свойство “мартышкиной цепочки” быстро, плавно и последовательно развязываться часто используется для выполнения различных трюков в цирке.

Лучниковская петля (рис.116). Некоторые знатоки узлов называют ее «турецким узлом». Это один из древнейших и удивительнейших узлов, когда-либо придуманных человеком. У него конкретное назначение – регулировать натяжение тетивы лука.

Как известно, тетива почти любого лука никогда нс остается одинаково натянутой. Она, особенно если свита из сухожилий животных, полос кожи или волокон растений, может удлиняться или укорачиваться от различных причин, например, от влажности воздуха и его температуры. Менять свойства может и сам лук, будь он сделан из дерева или из рогов животного. Пролежал лук ночь на сырой земле – тетива натянулась, сидел охотник с луком у костра – тетива ослабла и т. д. Одним словом, ее нередко приходилось регулировать, и делалось это не столько за счет сгибания самого лука, сколько за счет особой дополнительной жилы с одного конца лука.

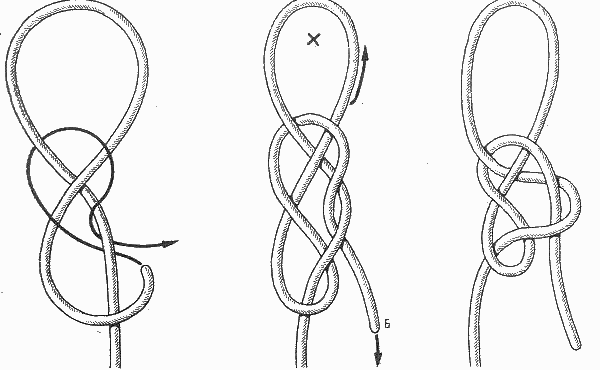

Крабья петля, или затягивающийся огон (рис. 117). Особенность этого узла состоит в том, что он может работать в двух качествах: затягивающаяся петля или незатягивающаяся петля. Если концы крабьего узла в точках, отмеченных буквами А и Б, резко и сильно потянуть в разные стороны, указанные стрелками, узел перестает быть затягивающимся. Принимая форму, показанную на третьем справа положении на рисунке, узел больше не затягивается, его петля становится постоянной.

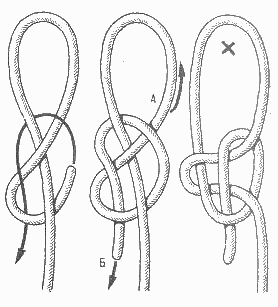

Кабестановая петля (рис.118). По своему принципу этот узел такой же, как и предыдущий крабий узел. При сильном рывке за концы, обозначенные буквами А и Б, узел меняет свою характеристику и из затягивающейся петли превращается в незатягивающуюся петлю.

Французское слово “кабестана”, попавшее когда-то в наш морской язык и одно время применявшееся на флоте, обозначает термин “шпиль” – вертикальный одинарный или двойной ворот для выбирания якорного каната и швартовов. Видимо, этот узел применялся на тросах при работах со шпилем.
