• Главная
• Контакты
• Нашёл ошибку
• Прислать материал
• Добавить в избранное

Хотя неотделанная поверхность печи лучше отдает теплоту, по выглядит она часто неэстетично. Кроме того, на шероховатой поверхности печи и в расшитых швах скапливается пыль, которая уменьшает теплопередачу.

Чтобы уменьшить шероховатость, поверхность после предварительного смачивания затирают кирпичом. Далее поверхность белят или окрашивают клеевой краской. Масляные краски применять не следует, так как входящая в их состав олифа при нагреве стенок пригорает.

Есть несколько рецептов «непачкающей» побелки. Можно, например, приготовить ее, растворив 100 г поваренной соли в ведре известкового молока (суспензии гашеной извести в воде). Для побелки применяют и гашеную известь, образовавшуюся при взаимодействии карбида кальция с водой. Известь разводят водой, добавляя для оттенка немного синьки.

ЭТО ПОЛЕЗНО ЗНАТЬ

Опытные печники рекомендуют пробную топку или топку для просушки печи в жаркое время года производить рано утром или поздно вечером.

Хороший результат гарантирует побелка, состоящая из 3 литров снятого или разбавленного молока, 1–1.5 кг мела (порошка), куска хозяйственного мыла, 100 г столярного клея и 1 /2 чайной ложки синьки. Мел размешивают в молоке, подогревают смесь до 70–80 °C (до кипения доводить нельзя), добавляют в нее предварительно растворенные и подогретые компоненты, тщательно размешивают и затем засыпают синьку. Белить следует два раза теплым раствором.

Самый распространенный способ отделки печей – оштукатуривание. Оно производится только после полной просушки печи, когда уже произошла полная ее осадка. Для лучшего сцепления со штукатуркой поверхность печи очищают от пыли и глины, а также расчищают швы кладки на глубину 5—10 мм. Раствор будет крепче держаться, если его наносить на металлическую сетку с ячейками размером до 10х10 мм, которая надежно закрепляется на поверхности печи, например, с помощью сдвоенных концов проволоки, заложенной в процессе кладки в швы. Концы выпускаются на расстоянии 70– 120 мм друг от друга и располагаются в шахматном порядке.

Раствор штукатурки наносят в два приема на смоченную водой горячую поверхность печи. Первый слой раствора – жидкий, сметанообразный, второй – более густой. Толщина каждого слоя – 5–6 мм. После нанесения второго слоя поверхность выравнивают и затирают.

Для оштукатуривания обычно применяют один из растворов, составы которых приведены в таблице 2.

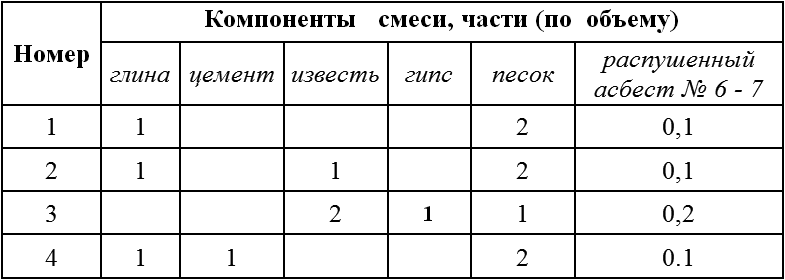

Таблица 2

Составы смесей для оштукатуренных печей

Смеси готовят из сухих компонентов, предварительно просеянных через частое сито (раствор с гипсом применяют в течение 4–5 минут после приготовления). После оштукатуривания печь белят одним из приведенных выше составов.

Облицовка изразцами – самый гигиеничный и эстетичный вид отделки. Кроме того, такая облицовка создает надежное газонепроницаемое покрытие. Однако изразцы – большая редкость. А замена изразцов обычной кафельной плиткой чаще всего приводит к неудаче: раствор любого состава не может удержать гладкую кафельную плиту на разогретой поверхности печи.

И тем ие менее отдельные умельцы сумели найти способ надежного закрепления плитки. Например, мастер-печник А. В. Островерх применяет для этого… гвозди. Конечно, лучше использовать гвозди не обычные, а толевые, которые имеют широкие шляпки, оцинкованы и поэтому не оставляют ржавых пятен (к сожалению, эти гвозди что-то очень давно в продажу не поступают). Плитки кафеля закрепляются в углах так, что каждый гвоздь держит четыре плитки. Чтобы утопить шляпку гвоздя заподлицо с поверхностью, на углах плитки делают фаски, сточив углы приблизительно на два миллиметра. Гвозди закрепляют в отверстиях, просверленных в кирпичной степе и заполненных жидким глиняным раствором. Перед облицовкой кирпичная поверхность должна быть выровнена с помощью крупнозернистого наждачного камня, а печь – протоплена (для усадки).

Облицовку плиткой, как обычно, ведут начиная с нижнего ряда. По окончании работы шляпки гвоздей можно закрасить краской под цвет плитки. Вместо гвоздей, даже с большим эффектом, могут использоваться шурупы.
