Этот щиток является простейшим видом теплообменника и аккумулятора теплоты. В качестве же генератора теплоты (или попросту – топливника) используется любая недорогая чугунная печка, имеющаяся в продаже. Применение комбинации чугунной печки с отопительным щитком дает определенные преимущества, так как:

класть щиток намного проще, чем печь;

чугунная ночь прогревается значительно быстрее кирпичной и раньше создает в помещении комфортные условия. Это обстоятельство должно учитываться садоводами и дачниками, время пребывания которых в доме иногда соизмеримо со временем прогрева помещения кирпичной печью;

щиток, дополняющий чугунную печь, способен поддерживать теплоту в доме достаточно длительное время;

чугунная печь имеет одну-две конфорки и может быть использована в качество варочной.

Щиток (рис. 15) имеет размеры 38х89х224 см, теплоотдача – 430 ккал/ч (при одной топке в сутки) и 600 ккал/ч (при двух топках в сутки). Масса щитка 1210 кг.

Для изготовления щитка требуется:

309 штук кирпича;

три задвижки 130х130 мм;

три прочистные дверцы 130X140 мм (одна из них для самоварника);

вентиляционная решетка 130Х Х205 мм с клапаном.

Щиток рассчитан на два режима работы: летний и зимний. Регулируют режим с помощью трех задвижек. И теплое время года задвижки 6 и 8 открыты, в результате чего газы направляются напрямую в трубу. В холодное время открывают задвижки 6 и 7.

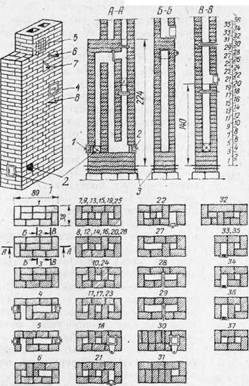

Рис. 15. Отопительный щиток: 1 – прочистные отверстия или дверки; 2 – место подсоединения чугунной печки или плиты; 3 – гидроизоляция; 4 – место присоединения самоварной трубы; 5 – вентиляционная решетка; 6, 7, 8 – задвижки
