Автор этой статьи построил печь размером 51x61x215 см. которая имеет и варочную конфорку, и духовку (рис. 19). При столь скромных размерах длина ее топливника – более 50 см, а дымоход на всем протяжении имеет сечение в один кирпич, тогда как у всех

Рис. 17. Отопительная печь с тремя опускными каналами

Рис. 18. Печь с сушильной камерой конструкции Проскурина

остальных малогабаритных печей его сечение меньше и не превышает площади 1 /2 кирпича. Наличие конфорки и духовки дает возможность не только готовить и подогревать пищу, но и обеспечивает более быстрый обогрев помещения.

При «работе» печи газы из топливника проходят сначала через расположенный сзади варочной камеры дымоход в горизонтальный дымооборот, а затем, после обтекания с двух сторон духового шкафа, попадают в дымовую трубу.

Чтобы сохранить минимальные размеры печи, все ее элементы: топливник, варочная камера, горизонтальный дымооборот и духовка – расположены по вертикали.

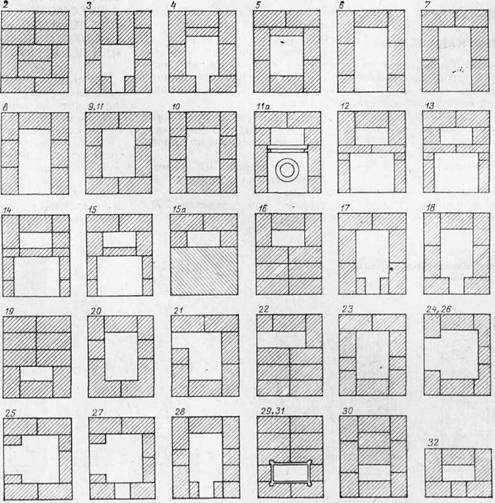

Если вас привлекли характеристики этой печи, то познакомьтесь, пожалуйста, с некоторыми подробностями ее кладки.

1-й и 2-й ряды выкладывают кирпичом сплошь.

В 3-м ряду устанавливают поддувальную дверку. 3-й и 4-й ряды формируют зольниковую камеру.

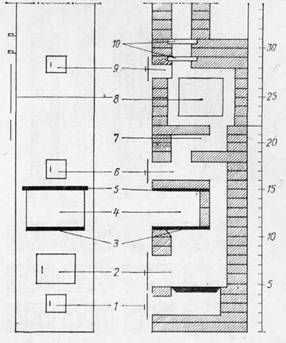

Рис. 19. Малогабаритная отопительно-варочная печь с духовкой для летнего садового домика или летней кухни: 1 – зольниковая камера и поддувальная дверка; 2 – топливник и топочная дверка; 3 – чугунная плита с конфоркой; 4 – варочная камера; 5 – асбоцементное основание перекрытия варочной камеры; 6 – нижняя прочистка; 7 – горизонтальный дымооборот; 8 – духовка; 9 – верхняя прочистка; 10 – задвижки

5-м рядом перекрывают поддувальную дверку и закрепляют ее. По окончании ряда устанавливают колосниковую решетку. Не следует забывать о 3—5-мм зазорах между решеткой и кладкой.

В 6-м ряду начинают устанавливать топочную дверку. Ее закрепляют с помощью предварительно приклепанных к рамке полосок стали толщиной 3 мм. Не забудьте проложить между рамкой дверки и кладкой асбестовую прокладку (из шнура или ткани). Заметим, что ряды с 6-го по 15-й желательно выкладывать из огнеупорного или шамотного кирпича.

Укладкой 9-го ряда топочную дверку закрепляют окончательно.

9-й и 11-й ряды образуют дымосборник.

В 12-м ряду устанавливают стальную полосу толщиной 3–4 мм, чтобы поддержать поставленные на ребро кирпичи, отделяющие дымовой канал от варочной камеры. Здесь же устанавливают одноконфорочную плиту, изготавливаемую из двухконфорочной.

12—15-й ряды – это варочная камера. Ее боковые стенки образуют поставленные на ребро кирпичи (разумеется, самые прочные и ровные). Варочная камера перекрывается асбоцементным листом толщиной 5—10 мм. Его применение значительно упрощает технологию выкладывания и закрепления кирпичей следующего, 16-го, ряда, который образует дно первого полуоборота горизонтального канала.

В 17-м и 18-м рядах устанавливают первую прочистную дверку. Впрочем, прочистное отверстие может быть заложено и слегка выступающей половинкой кирпича на глиняном растворе.

19-й ряд закрепляет прочистную дверку и образует центральную перемычку горизонтального дымооборота.

В 21-м и 22-м рядах слева (или справа) делают еще одно прочистное отверстие.

22-й ряд завершает горизонтальный дымооборот.

22—28-й ряды образуют камеру, в которой устанавливается духовка. Дверка ее может находиться и слева (как указано в порядовках) и справа. Можно установить духовку дверкой вперед или назад. Последний вариант привлекателен тогда, когда печь устанавливают в перегородке между верандой (кухней) и комнатой: открытая духовка позволяет прогреть комнату значительно быстрее. При установке духового шкафа дверкой вперед (назад) горячий воздух будет обтекать стенки духовки в направлении снизу – сзади (спереди) – сверху.

В 27-м и 28-м рядах устраивают третье прочистное отверстие. При желании его можно устроить сзади или сбоку.

29—31-й ряды образуют перекрытие печи. Здесь устанавливают одну или (лучше) две задвижки.

Для постройки печи потребуется:

220 штук красного кирпича;

топочная дверка 250x205 мм;

поддувальная дверка 140х110 мм;

три прочнетные дверки 130 х130 мм;

духовой шкаф 320x280x420 мм;

чугунная плита 380x350 мм с одной малой конфоркой (вырезается из стандартной плиты);

колосниковая решетка 300 х200 мм;

две задвижки 270х130 мм;

предтопочиый лист 500x700 мм;

лист плоского шифера 510х370х10 мм;

стальная полоса 350х25x4.
