Прогресс ракетно-космической техники позволил осуществить желания многих ученых провести непосредственные исследования химического состава вещества лунной поверхности — «почвы» Луны. При этом стали возможны три вида исследований: 1) исследование общих, глобальных характеристик поверхности с помощью приборов, расположенных на искусственных спутниках Луны; 2) непосредственное изучение состава Луны с помощью приборов, доставленных на ее поверхность; 3) анализ образцов лунного грунта, доставленных на Землю.

Что же конкретно предстояло изучить? Во-первых, нужно было определить химический состав вещества лунной поверхности и сравнить его с составом Земли, метеоритов и Солнца. Во-вторых, предстояло исследовать роль внутренних (излияние лавы, движение коры) и внешних (удары метеоритов, солнечное облучение) процессов в создании современного рельефа лунной поверхности, и, конечно же, ученых прежде всего интересовало, похожи ли по своему составу лунные и земные породы.

Классификация типов земных пород, упомянутая выше (см. 1-ю сноску), исходит из различного содержания в этих породах наиболее распространенных химических элементов — кислорода, натрия, магния, алюминия, кремния, серы, калия, кальция, титана и железа, которые называются основными породообразующими элементами (их суммарное содержание в любых земных породах достигает 99 %).

Определение концентраций основных породообразующих элементов позволяет однозначно отнести образец к типу каменных метеоритов или к какому-либо типу земных горных пород. Однако обязательно ли для этого измерять концентрации всех десяти перечисленных элементов? Ведь произвести химический анализ поверхности другого небесного тела — очень сложная научно-техническая задача. Нельзя ли упростить ее и свести число измеряемых элементов к минимально необходимому?

Для этого надо было выяснить, какие же химические элементы являются наиболее «представительными» в том или ином типе породы. Как оказалось, в ряде случаев существенную информацию может дать отношение концентраций различных элементов, среди которых наиболее «представительными» являются магний, алюминий, калий, кальций и железо. Другие элементы представлены в лунных породах в значительно меньших количествах.

Именно содержание этих элементов в лунном грунте и предстояло измерить в первую очередь. Естественно, что выбор метода измерений определялся требованиями, диктуемыми особенностями современного лунного космического эксперимента. На рассматриваемом этапе такой метод должен был обеспечить быстрое и многократное получение информации при полной автоматизации всех процессов анализа, причем в- таких условиях, когда анализируемая поверхность является абсолютно неподготовленной.

На Земле обычно процедура химического анализа состоит из нескольких этапов. Самый начальный — подготовка образца, который в зависимости от метода анализа либо взвешивают и измельчают, либо прессуют в таблетку, а иногда шлифуют или делают тонкие срезы. Идентичность подготовки всех образцов обеспечивает возможность достижения высокой точности анализов и является обязательным условием анализа в земных лабораториях. Совсем другое дело — анализ грунта непосредственно на Луне: грунт неровный, на поверхности видны комки слипшихся частиц, то и дело попадаются камни самых разных размеров (геологи называют это как «грунт в естественном залегании»). Поэтому надо было искать метод, не требующий подготовки образцов, и на его основе создать надежную и легкую аппаратуру с минимальным энергопотреблением.

Требования к этой аппаратуре были очень жесткими. Она должна была переносить весь комплекс вибрационных и ударных нагрузок в период старта ракеты с Земли и в момент доставки прибора на поверхность Луны, а также должна работать в условиях интенсивного космического облучения, глубокого вакуума и резких температурных перепадов (от –150 °C в течение двухнедельной лунной ночи до +130 °C в дневной период).

Учитывая все эти требования, рассмотрим теперь существующие методы химического анализа и обсудим вопрос о применимости того или иного метода при космических экспериментах непосредственно на поверхности Луны.

К классическим, «мокрым», химическим методам относят те, в которых используются специальные аналитические реакции: по результатам этих реакций судят о наличии (в том числе и количестве) или отсутствии искомого химического элемента. Иногда (при так называемом весовом анализе) определяемый элемент осаждается в виде практически нерастворимого соединения (или простого вещества), отделяется от раствора (фильтрованием, промывкой, сушкой) и взвешивается, а затем по весу осадка рассчитывается количество искомого элемента. Кроме того, можно использовать электролиз, когда определяемый элемент под воздействием постоянного электрического тока выделяют при определенных условиях на электроде. Объемный (титрометрический) анализ основан на применении водного раствора с точно известной концентрацией растворимых реактивов. Применяются также физико-химические способы анализа: колориметрия (изменение интенсивности окраски цветного соединения, получаемого по аналитической реакции), турбудиметрия, нефелометрия (изменение интенсивности света, проходящего через суспензию осадка, полученного в результате аналитической реакции, или рассеянного им), полярографические и адсорбционные методы.

Очевидно, что для проведения анализа грунта этими классическими методами непосредственно на поверхности Луны пришлось бы доставить туда целую лабораторию с хрупкими пробирками, колбами, мензурками, спиртовками, весами и т. д. На Земле каждый анализ проводит квалифицированный химик-аналитик в течение нескольких часов, на Луне все операции должен делать автомат, а они с трудом поддаются автоматизации. Поэтому классические методы с самого начала оказались непригодными для лунных исследований.

Широкое распространение как метод качественного и количественного анализа состава вещества в земных лабораториях получил спектральный оптический анализ. Этот метод подразделяется на два вида (в зависимости от характера используемых спектров). Для анализа спектральных линий излучения, называемых иногда эмиссионными, характерны следующие операции: 1) подготовка образца к анализу, 2) введение его в пламя или воздействие на него электрическим разрядом (для перевода в газообразное состояние и возбуждения свечения с появлением необходимых для анализа спектральных линий), 3) определение спектра и расшифровка соответствующих линий. При этом обычно применяют газовое пламя, дающее температуру до 3000 °C. Для другого вида спектрального анализа — по линиям поглощения — пользуются спектрографами со специальными осветительными системами и приемниками, причем объектом непосредственного исследования служат растворы.

Уже из перечисленного ясно, что оба эти вида не удовлетворяют требованиям к космическим экспериментам, так как требуют значительного энергопотребления и не поддаются автоматизации. Кроме того, оптические спектры весьма сложны при расшифровке, а их передача непосредственно на Землю или хранение на борту космического аппарата весьма затруднительны.

Используется на Земле и метод масс-спектрометрического анализа, в результате которого измеряют массы ионизированных атомов и молекул посредством разделения ионов (с разным отношением массы к заряду) в электрическом и магнитном полях. Масс-спектрометрический метод является наиболее полным и точным. К тому же он представляет собой самый прямой метод химического анализа вещества. В случае приемлемого решения проблемы перевода атомов грунта в ионизованное состояние и создания достаточно компактной аппаратуры применение масс-спектрометрического анализа было бы весьма перспективным при исследовании грунта на поверхности Луны. По-видимому, именно метод масс-спектрометрического анализа будет использоваться на последующих этапах освоения Луны, когда станет возможным, с одной стороны, посылать приборы большего веса, потребляющие большую мощность, с другой — будет достигнут существенный прогресс в создании точных масс-спектрометров.

Использование радиоактивности положено в основу метода химического анализа, называемого активационным. При этом используются ядерные реакции, в результате которых атомы исследуемого образца становятся радиоактивными, и по характеристикам их распада (период полураспада, тип радиоактивного излучения и его спектр) осуществляется идентификация элементов, присутствующих в образце. В качестве первичных частиц, вызывающих необходимую реакцию, употребляются нейтроны, а также (иногда) гамма-излучение и заряженные частицы (такие, как протоны и дейтроны). В качестве источников нейтронов применяются реакторы, ускорители различных типов и радиоактивные источники (последние, однако, дают небольшой поток нейтронов). Детекторами в этом методе химического анализа служат счетчики заряженных частиц. Хотя активационный анализ зарекомендовал себя как точный и быстрый метод химического анализа в промышленных и лабораторных условиях, его применение в космических экспериментах требует решения проблемы создания надежно работающего нейтронного источника большой интенсивности, а также преодоления трудностей при передаче и обработке сложных спектров ядерных излучений.

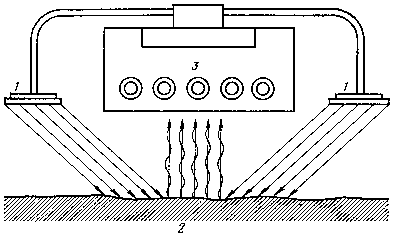

Рис. 1. Принцип работы прибора, основанного на методе рентгеновского флуоресцентного анализа: 1 — панели с радиоактивными источниками; 2 — исследуемый грунт; 3 — блок детекторов флуоресцентного излучения

Перейдем теперь к методу рентгеновского спектрометрического анализа химического состава и рассмотрим одно из перспективных его направлений — так называемый «радиоизотопный флуоресцентный анализ».

Если взять радиоактивный источник и с его помощью облучить какое-либо вещество (рис. 1), то под воздействием внешнего излучения произойдет перестройка внешних оболочек атомов. Сначала атомы перейдут в возбужденное состояние, характеризующееся избытком их энергии, но поскольку такое состояние неустойчиво, то через доли секунды атомы освободятся от избыточной энергии, испустив кванты рентгеновского излучения. Это явление называется флуоресценцией.

Примечательно, что энергия кванта для данного вида атомов строго постоянна: различные атомы испускают рентгеновские кванты разной, но характерной для них энергии. Например, энергия этих рентгеновских квантов для алюминия около 1,5 кэВ, кремния — 1,7 кэВ, калия — 3,3 кэВ, кальция — 3,7 кэВ, железа — 6,4 кэВ. Таким образом, определив энергию квантов, можно узнать, какие атомы содержатся в изучаемом веществе, а по интенсивности излучения данной энергии — найти количество атомов в данном веществе.

Для подсчета рентгеновских квантов и одновременно измерения их энергии используются специальные детекторы — пропорциональные счетчики. Попавший в такой детектор рентгеновский квант вызывает ионизацию газа, которым наполнен счетчик, и под действием высокого напряжения, приложенного к счетчику, в нем возникает электрический импульс. Если правильно подобрать величину высокого напряжения, а также давление и сорт газа, размеры детектора, то амплитуда электрического импульса будет пропорциональна энергии рентгеновского кванта (отсюда и название этого детектора).

Совокупность электрических импульсов позволяет получить спектр излучения исследуемого вещества (рис. 2). На этом рисунке мы видим несколько «горбов» — это и есть спектральные «линии» излучения. Спектральные линии теоретически должны быть очень узкими, но из-за специфичности данных детекторов они становятся «размытыми», хотя положение максимумов линий не меняется и соответствует теоретическим значениям.

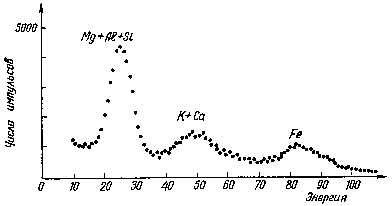

Рис. 2. Пример спектра флуоресцентного излучения, полученного при лабораторных исследованиях в вакуумной камере

«Размытие» линий затрудняет их анализ: с помощью пропорциональных счетчиков нельзя определить в отдельности интенсивность двух близких по энергиям линий, поскольку они сливаются в одну. Алюминий и кремний (а также магний) дают одну общую «линию» в спектре горной породы, калий вместе с кальцием образуют другую «линию». Третья «линия» на этом рисунке принадлежит железу. Разница в энергиях между этими тремя «линиями» достаточно велика, так что они довольно легко различаются. Таким образом, полученный спектр дает возможность получить определенную информацию при использовании рентгено-флуоресцентного метода.

Каким же образом определяется интенсивность реальных спектральных линий отдельных элементов? Здесь на помощь приходит так называемый «метод фильтров». Дело в том, что поглощение рентгеновского излучения в каком-либо веществе зависит от энергии этого излучения весьма сложным образом: наряду с плавной зависимостью существуют и резкие перепады — скачки. Следовательно, взаимодействие рентгеновских квантов, незначительно отличающихся по энергии, с каким-либо веществом может весьма различаться для каждого из этих квантов. А это приводит к тому, что сильно отличается и вероятность прохождения этих квантов сквозь вещество. Например, если на пути рентгеновских квантов, соответствующих флуоресцентному излучению алюминия и кремния, поставить алюминиевую фольгу толщиной 10 мкм, то она пропустит 44 % излучения алюминия и лишь 0,008 % излучения кремния. Таким образом, пропуская линию алюминия в 5500 раз лучше, чем линию кремния, такая фольга будет «отфильтровывать» рентгеновское излучение. Схематически это изображено на рис. 3.

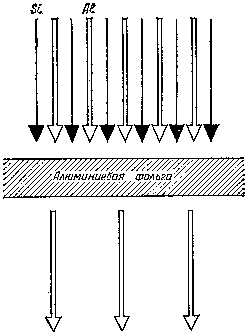

Рис. 3. Принцип действия характеристического фильтра, применяемого для разделения линий элементов, имеющих близкие по значению энергии флуоресцентного излучения

Можно подобрать фильтры для пар различных элементов: алюминий + кремний, калий + кальций и т. д. Поскольку при подобной «фильтрации» интенсивность одной из линий значительно ослаблена (причем заранее известна степень ослабления), то сравнение спектров излучения исследуемого образца, полученных с фильтрами и без фильтров, позволяет в отдельности определить интенсивности всех неразделенных линий.

Важно отметить, что на основе рентгеновского изотопного флуоресцентного метода можно создать довольно простую аппаратуру для проведения химического анализа вещества в космических условиях, удовлетворяющую всем поставленным выше требованиям. Радиоактивные источники, необходимые для облучения грунта, абсолютно надежны в работе, они не требуют настройки, наладки и не нуждаются в электрической энергии. Пропорциональные счетчики, регистрирующие рентгеновское излучение грунта, компактны и легки. Информацию легко перевести в электрические величины — амплитуды импульсов, что очень удобно для передачи по линиям космической радиосвязи. Наконец, исследуемые рентгеновские спектры довольно просты (в них всего несколько линий) по сравнению с оптическими. К настоящему времени в исследованиях химического состава грунта, проведенных непосредственно на поверхности Луны, применялись только два из перечисленных методов. Рентгеновский флуоресцентный метод анализа, предложенный коллективом советских ученых, с успехом был применен при работе автоматических самоходных аппаратов «Луноход-1 и -2». Американские ученые на станциях «Сервейер-5, -6 и -7» использовали метод «обратно рассеянных альфа-частиц» (подробное описание которого будет дано ниже), но впоследствии уже на марсианских станциях «Викинг-1 и -2» они тоже применили рентгеновский флуоресцентный метод.
