Такое поэтическое название дали китайцы естественному магниту. Любящий камень (тшу-ши), — говорят китайцы, — притягивает железо, как нежная мать привлекает своих детей. Замечательно, что у французов — народа, живущего на противоположном конце Старого Света, мы встречаем сходное название для магнита: французское слово «aimant» означает и «магнит», и «любящий».

Сила этой «любви» у естественных магнитов незначительна, и потому очень наивно звучит греческое название магнита — «геркулесов камень». Если обитатели древней Эллады так поражались умеренной силой притяжения естественного магнита, то что сказали бы они, увидев на современном металлургическом заводе магниты, поднимающие глыбы в целые тонны весом! Правда, это не естественные магниты, а «электромагниты», т. е. железные массы, намагниченные электрическим током, проходящим по окружающей их обмотке. Но в обоих случаях действует сила одной и той же природы — магнетизм.

Не следует думать, что магнит действует только на железо. Есть ряд других тел, которые тоже испытывают на себе действие сильного магнита, хотя и не в такой степени, как железо. Металлы: никель, кобальт, марганец, платина, золото, серебро, алюминий — в слабой степени притягиваются магнитом. Еще замечательнее свойства так называемых диамагнитных тел, например цинка, свинца, серы, висмута: эти тела отталкиваются от сильного магнита!

Жидкости и газы также испытывают на себе притяжение или отталкивание магнита, правда, в весьма слабой степени; магнит должен быть очень силен, чтобы проявить свое влияние на эти вещества. Чистый кислород, например, притягивается магнитом; если наполнить кислородом мыльный пузырь и поместить его между полюсами сильного электромагнита, пузырь заметно вытянется от одного полюса к другому, растягиваемый невидимыми магнитными силами. Пламя свечи между концами сильного магнита изменяет свою обычную форму, явно обнаруживая чувствительность к магнитным силам (рис. 90).

Рисунок 90. Пламя свечи между полюсами электромагнита.

Мы привыкли думать, что стрелка компаса всегда обращена одним концом на север, другим — на юг. Нам покажется поэтому совершенно несуразным следующий вопрос: где на земном шаре магнитная стрелка показывает на север обоими концами?

И еще нелепее прозвучит вопрос: где на земном шаре магнитная стрелка обоими концами показывает на юг?

Вы готовы утверждать, что подобных мест на нашей планете нет и быть не может. Однако же они существуют.

Вспомните, что магнитные полюсы Земли не совпадают с ее географическими полюсами — и вы, вероятно, сами догадаетесь, о каких местах нашей планеты идет в задаче речь. Куда будет показывать стрелка компаса, помещенная на южном географическом полюсе? Один ее конец будет направлен в сторону ближайшего магнитного полюса, другой — в противоположную. Но в какую бы сторону ни идти от южного географического полюса, мы всегда будем направляться на север; другого направления от южного географического полюса нет, — кругом него всюду север. Значит, помещенная там магнитная стрелка будет показывать север обоими концами.

Точно так же стрелка компаса, перенесенного на северный географический полюс, обоими концами должна показывать на юг.

Любопытную картину изображает рис. 91, воспроизведенный с фотографии: от руки, положенной на полюсы электромагнита, торчат вверх пучки «крупных гвоздей, словно жесткие волосы. Сама по себе рука совершенно не ощущает магнитной силы: невидимые нити проходят сквозь нее, ничем не выдавая своего присутствия. А железные гвозди послушно подчиняются ее воздействию и располагаются в определенном порядке, обнаруживая перед нами направление магнитных сил.

У человека нет магнитного органа чувств; поэтому о существовании магнитных сил, которые окружают магнит, мы можем лишь догадываться[52]. Однако нетрудно косвенным образом обнаружить картину распределения этих сил. Лучше всего сделать это с помощью мелких железных опилок. Насыпьте опилки тонким ровным слоем на кусок гладкого картона или на стеклянную пластинку; подведите под картон или пластинку обыкновенный магнит и встряхивайте опилки легкими ударами. Магнитные силы свободно проходят сквозь картон и стекло; следовательно, железные опилки под действием магнита намагнитятся; когда мы встряхиваем их, они на мгновение отделяются от пластинки и могут под действием магнитных сил легко повернуться, заняв то положение, которое приняла бы в данной точке магнитная стрелка, т. е. вдоль магнитной «силовой линии». В результате опилки располагаются рядами, наглядно обнаруживая распределение невидимых магнитных линий.

Рисунок 91. Магнитные силы проходят через руку.

Рисунок 92. Расположение железных опилок на картоне, покрывающем полюсы магнита. (С фотографии.).

Поместим над магнитом нашу пластинку с опилками и встряхнем ее. Мы получим фигуру, изображенную на рис. 92. Магнитные силы создают сложную систему изогнутых линий. Вы видите, как они лучисто расходятся от каждого полюса магнита, как опилки соединяются между собой, образуя то короткие, то длинные дуги между обоими полюсами. Железные опилки воочию показывают здесь то, что мысленно рисует перед собою физик и что невидимым образом присутствует вокруг каждого магнита. Чем ближе к полюсу, тем линии опилок гуще и четче; напротив, с удалением от полюса они разрежаются и утрачивают свою отчетливость, наглядно доказывая ослабление магнитных сил с расстоянием.

Чтобы ответить на этот вопрос, который часто задают читатели, надо разъяснить прежде всего, чем отличается магнит от немагнитного бруска стали. Каждый атом железа, входящего в состав стали — намагниченной или ненамагниченной, — мы можем представлять себе как маленький магнитик. В стали ненамагниченной атомные магнитики расположены беспорядочно, так что действие каждого уничтожается противоположным действием обратно расположенного магнитика (рис. 93, а). Напротив, в магните все элементарные магнитики расположены упорядочено, одноименными полюсами в одном и том же направлении, как показано на рис. 93, б.

Рисунок 93. а — расположение атомных магнитиков в ненамагниченной полоске стали; б — то же в намагниченной стали; в — действие полюса магнита на атомные магнитики намагничиваемой стали.

Что же происходит в куске стали, когда его натирают магнитом? Силой своего притяжения магнит поворачивает элементарные магнитики стального бруска одноименными полюсами в одну и ту же сторону. Рис. 93, б наглядно показывает, как это происходит: элементарные магнитики поворачиваются сначала южными полюсами к северному полюсу магнита, а затем, когда магнит отводится далее, располагаются вдоль по направлению его движения, южными полюсами к середине бруска.

Отсюда легко понять, как надо действовать магнитом при намагничивании бруска стали: надо приставить к концу бруска один полюс магнита и, плотно прижимая, вести магнит вдоль бруска. Это один из простейших и древнейших приемов намагничивания, годный, однако, для получения лишь слабых магнитов небольшого размера. Сильные магниты можно построить, используя свойства электрического тока.

На металлургических заводах можно видеть электромагнитные подъемные краны, переносящие огромные грузы. Такие краны оказывают при подъеме и перемещении железных масс неоценимые услуги на сталелитейных и тому подобных заводах. Массивные железные глыбы или части машин в десятки тонн весом с удобством переносятся этими магнитными подъемными кранами без прикрепления. Точно так же переносят они без ящиков и упаковки листовое железо, проволоку, гвозди, железный лом и другие материалы, переноска которых иным способом потребовала бы немало хлопот.

На рис. 94 и 95 вы видите перед собою эту полезную службу магнита. Как хлопотливо было бы собирать и переносить кучу железных плиток, которую разом собрал и перенес могучий магнитный подъемный кран, изображенный на рис. 94; здесь выгода не только в экономии сил, но и в упрощении самой работы. На рис. 95 вы видите, как магнитный кран переносит даже упакованные в бочках гвозди, сразу поднимая по шесть бочек! На одном только металлургическом заводе четыре магнитных крана, каждый из которых может переносить сразу десять рельсов, заменяют ручной труд двухсот рабочих. Не надо заботиться о прикреплении этих тяжестей к подъемному крану: пока идет ток в обмотке электромагнита, до тех пор ни один осколок не упадет с него.

Но если ток в обмотке почему-либо прервется, авария неизбежна. Такие случаи вначале бывали. «На одном американском заводе, — читаем мы в техническом журнале, — электромагнит поднимал железные болванки, подвозимые в вагонах, и бросал их в печь. Внезапно на электростанции Ниагарского водопада, подающей ток, что-то случилось, ток был прерван; масса металла сорвалась с электромагнита и всей своей тяжестью обрушилась на голову рабочего. Чтобы избежать повторения подобных несчастных случаев, а также с целью сэкономить потребление электрической энергии, при электромагнитах устраиваются особые приспособления. После того как переносимые предметы подняты магнитом, сбоку опускаются и плотно закрываются прочные стальные подхватки, которые затем сами поддерживают груз, ток же во время транспортировки прерывается».

Рисунок 94. Электромагнитный подъемный кран, переносящий железные плитки.

Рисунок 95. Электромагнитный подъемный кран, переносящий бочки с гвоздями.

Поперечник электромагнитов, изображенных на рис. 94 и 95, достигает 1,5 м; каждый магнит способен поднять до 16 тонн (товарный вагон). Один такой магнит переносит за сутки более 600 тонн груза. Есть электромагниты, способные поднять сразу до 75 тонн, т. е. целый паровоз!

При взгляде на такую работу электромагнитов у иного читателя, быть может, мелькнула мысль: как удобно было бы переносить при помощи магнитов раскаленные железные болванки! К сожалению, это возможно только до известной температуры, так как раскаленное железо не намагничивается. Нагретый до 800° магнит утрачивает магнитные свойства.

Современная техника металлообработки широко пользуется электромагнитами для удержания и продвижения стальных, железных и чугунных изделий. Сконструированы сотни различных патронов, столов и других приспособлений, значительно упрощающих и ускоряющих обработку.

Силой электромагнитов пользуются иногда и фокусники; легко представить, какие эффектные трюки проделывают они с помощью этой невидимой силы. Дари, автор известной книги «Электричество в его применениях», приводит следующий рассказ одного французского фокусника о представлении, данном им в Алжире. На невежественных зрителей фокус произвел впечатление настоящего чародейства.

«На сцене, — рассказывает фокусник, — находится небольшой окованный ящик с ручкой на крышке. Я вызываю из зрителей человека посильнее. В ответ на мой вызов выступил араб среднего роста, но крепкого сложения, представляющий собой аравийского геркулеса. Выходит он с бодрым и самонадеянным видом и, немного насмешливо улыбаясь, останавливается около меня.

— Очень вы сильны? — спросил я его, оглядев с ног до головы.

— Да, — отвечал он небрежно.

— Уверены ли вы, что всегда останетесь сильным?

— Совершенно уверен.

— Вы ошибаетесь: в одно мгновение ока я могу отнять у вас силу, и вы сделаетесь слабым, подобно малому ребенку.

Араб презрительно улыбнулся в знак недоверия к моим словам.

— Подойдите сюда, — сказал я, — и поднимите ящик. Араб нагнулся, поднял ящик и высокомерно спросил:

— Больше ничего?

— Подождите немножко, — отвечал я. Затем, приняв серьезный вид, я сделал повелительный жест и произнес торжественным тоном:

— Вы теперь слабее женщины. Попробуйте снова поднять ящик.

Силач, нисколько не устрашась моих чар, опять взялся за ящик, но на этот раз ящик оказывает сопротивление и, несмотря на отчаянные усилия араба, остается неподвижным, словно прикованный к месту. Араб силится поднять ящик с такой силой, которой хватило бы для поднятия огромной тяжести, но все напрасно. Утомленный, запыхавшись и сгорая от стыда, он, наконец, останавливается. Теперь он начинает верить в силу чародейства».

Секрет чародейства представителя «цивилизаторов» был прост. Железное дно ящика помещено на подставке, представляющей полюс сильного электромагнита. Пока тока нет, ящик поднять нетрудно; но стоит пустить ток в обмотку электромагнита, чтобы ящик нельзя было оторвать усилиями 2–3 человек.

Еще любопытнее та полезная служба, которую несет магнит в сельском хозяйстве, помогая земледельцу очищать семена культурных растений от семян сорняков. Сорняки обладают ворсистыми семенами, цепляющимися за шерсть проходящих мимо животных и благодаря этому распространяющимися далеко от материнского растения. Этой особенностью сорняков, выработавшейся у них в течение миллионов лет борьбы за существование, воспользовалась сельскохозяйственная техника для того, чтобы отделить с помощью магнита шероховатые семена сорняков от гладких семян таких полезных растений, как лен, клевер, люцерна. Если засоренные семена культурных растений обсыпать железным порошком, то крупинки железа плотно облепят семена сорняков, но не пристанут к гладким семенам полезных растений. Попадая затем в поле действия достаточно сильного электромагнита, смесь семян автоматически разделяется на чистые семена и на сорную примесь: магнит вылавливает из смеси все те семена, которые облеплены железными опилками.

В начале этой книги я ссылался на занимательное сочинение французского писателя Сирано де Бержерака «История государств на Луне и Солнце». В ней, между прочим, описана любопытная летательная машина, действие которой основано на магнитном притяжении и с помощью которой один из героев повести прилетел на Луну. Привожу это место сочинения дословно:

«Я приказал изготовить легкую железную повозку; войдя в нее и устроившись удобно на сиденье, я стал подбрасывать высоко над собой магнитный шар. Железная повозка тотчас же поднималась вверх. Каждый раз, как я приближался к тому месту, куда меня притягивал шар, я снова подбрасывал его вверх. Даже когда я просто приподнимал шар в руках, повозка поднималась, стремясь приблизиться к шару. После многократного бросания шара вверх и поднятия повозки я приблизился к месту, откуда началось мое падение на Луну. И так как в этот момент я крепко держал в руках магнитный шар, повозка прижималась ко мне и не покидала меня. Чтобы не разбиться при падении, я подбрасывал свой шар таким образом, чтобы падение повозки замедлялось его притяжением. Когда я был уже всего в двух-трех сотнях саженей от лунной почвы, я стал бросать шар под прямым углом к направлению падения, пока повозка не оказалась совсем близко к почве. Тогда я выпрыгнул из повозки и мягко опустился на песок».

Никто, конечно, — ни автор романа, ни читатели его книги — не сомневается в полной непригодности описанной летательной машины. Но не думаю, чтобы многие умели правильно сказать, в чем собственно кроется причина неосуществимости этого проекта: в том ли, что нельзя подкинуть магнит, находясь в железной повозке, в том ли, что повозка не притянется к магниту, или в чем-либо ином?

Нет, подбросить магнит можно, и он подтянул бы повозку, если достаточно силен, — а все-таки летательная машина нисколько не подвигалась бы вверх.

Случалось ли вам бросать тяжелую вещь с лодки на берег? Вы, без сомнения, замечали при этом, что сама лодка отодвигается от берега. Ваши мускулы, сообщая бросаемой вещи толчок в одном направлении, отталкивают одновременно ваше тело (а с ним и лодку) в обратном направлении. Здесь проявляется тот закон равенства действующей и противодействующей сил, о котором нам не раз уже приходилось говорить. При бросании магнита происходит то же самое: седок, подкидывая магнитный шар вверх (с большим усилием, потому что шар притягивается к железной повозке), неизбежно отталкивает всю повозку вниз. Когда же затем шар и повозка снова сближаются взаимным притяжением, они только возвращаются на первоначальное место. Ясно, следовательно, что если бы даже повозка ничего не весила, то бросанием магнитного шара можно было бы сообщить ей только колебания вокруг некоторого среднего положения; заставить ее таким способом двигаться поступательно невозможно.

Во времена Сирано (в середине XVII века) закон действия и противодействия еще не был провозглашен; сомнительно поэтому, чтобы французский сатирик мог отчетливо объяснить несостоятельность своего шутливого проекта.

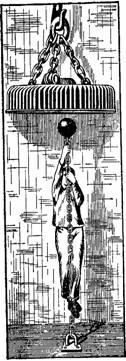

Любопытный случай наблюдался однажды при работе с электромагнитным подъемным краном. Один из рабочих заметил, что электромагнитом был притянут тяжелый железный шар с короткой цепью, приделанной к полу, которая не дала шару вплотную приблизиться к магниту: между шаром и магнитом оставался промежуток в ладонь шириною. Получилась необычайная картина: цепь, торчащая отвесно вверх! Сила магнита оказалась так велика, что цепь сохранила свое вертикальное положение, даже когда на ней повис рабочий[53]. Оказавшийся поблизости фотограф поспешил запечатлеть на пластинке столь интересный момент, и мы приводим здесь этот Рисунок человека, висящего в воздухе наподобие легендарного магометова гроба (рис. 96).

Кстати, о магометовом гробе. Правоверные мусульмане убеждены, что гроб с останками «пророка» покоится в воздухе, вися в усыпальнице без всякой опоры между полом и потолком.

Рисунок 96. Железная цепь с грузом, торчащая вверх.

Возможно ли это? «Повествуют, — писал Эйлер в своих „Письмах о разных физических материях“, — будто гробницу Магомета держит сила некоторого магнита; это кажется не невозможным, потому что есть магниты, искусством сделанные, которые поднимают до 100 фунтов[54]».

Такое объяснение несостоятельно; если бы указанным способом (т. е. пользуясь притяжением магнита) подобное равновесие было достигнуто на один момент, то малейшего толчка, малейшего дуновения воздуха было бы достаточно, чтобы его нарушить, — и тогда гроб либо упал бы на пол, либо подтянулся бы к потолку. Удержать его неподвижно практически так же невозможно, как поставить конус на его вершине, хотя теоретически последнее и допустимо.

Впрочем, явление «магометова гроба» вполне можно воспроизвести и с помощью магнитов, — но только пользуясь не взаимным их притяжением, а, напротив, взаимным отталкиванием. (О том, что магниты могут не только притягиваться, но и отталкиваться, часто забывают даже люди, еще недавно изучавшие физику.) Как известно, одноименные полюсы магнитов взаимно отталкиваются. Два намагниченных бруска, расположенных так, что их одноименные полюсы приходятся один над другим, отталкиваются; подобрав вес верхнего бруска надлежащим образом, нетрудно добиться того, чтобы он витал над нижним, держась без прикосновения к нему, в устойчивом равновесии. Надо лишь стойками из немагнитного материала — например, стеклянными — предупредить возможность поворота верхнего магнита в горизонтальной плоскости. В подобной обстановке мог бы витать в воздухе и легендарный гроб Магомета.

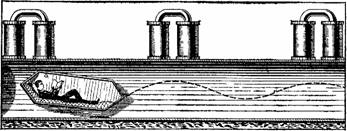

Рисунок 97. Вагон, мчащийся без трения. Дорога, проектированная проф. Б. П. Вейнбергом.

Наконец, явление этого рода осуществимо и силой магнитного притяжения, если добиваться его для тела движущегося. На этой мысли основан замечательный проект электромагнитной железной дороги без трения (рис. 97), предложенный советским физиком проф. Б. П. Вейнбергом. Проект настолько поучителен, что каждому интересующемуся физикой полезно с ним познакомиться.

В железной дороге, которую предлагал устроить проф. Б. П. Вейнберг, вагоны будут совершенно невесомы; их вес уничтожается электромагнитным притяжением. Вы не удивитесь поэтому, если узнаете, что согласно проекту вагоны не катятся по рельсам, не плавают на воде, даже не скользят в воздухе, — они летят без всякой опоры, не прикасаясь ни к чему, вися на невидимых нитях могучих магнитных сил. Они не испытывают ни малейшего трения и, следовательно, будучи раз приведены в движение, сохраняют по инерции свою скорость, не нуждаясь в работе локомотива.

Осуществляется это следующим образом. Вагоны движутся внутри медной трубы, из которой выкачан воздух, чтобы его сопротивление не мешало движению вагонов. Трение о дно уничтожается тем, что вагоны движутся, не касаясь стенок трубы, поддерживаемые в пустоте силою электромагнитов. С этой целью вдоль всего пути над трубой расставлены, на определенных расстояниях друг от друга, очень сильные электромагниты. Они притягивают к себе железные вагоны, движущиеся внутри трубы, и мешают им падать. Сила магнитов рассчитана так, что железный вагон, проносящийся в трубе, все время остается между ее «потолком» и «полом», не прикасаясь ни к тому, ни к другому. Электромагнит подтягивает проносящийся под ним вагон вверх, — но вагон не успевает удариться о потолок, так как его влечет сила тяжести; едва он готов коснуться пола, его поднимает притяжение следующего электромагнита… Так, подхватываемый все время электромагнитами, вагон мчится по волнистой линии без трения, без толчков, в пустоте, как планета в мировом пространстве.

Что же представляют собой вагоны? Это — сигарообразные цилиндры высотой 90 см, длиной около 2,5 м.

Конечно, вагон герметически закрыт, — ведь он движется в безвоздушном пространстве, — и подобно подводным лодкам снабжен аппаратами для автоматической очистки воздуха.

Способ отправления вагонов в путь также совершенно отличен от всего, что применялось до сих пор: его можно сравнить разве только с пушечным выстрелом. И действительно, вагоны эти буквально «выстреливаются», как ядра, только «пушка» здесь электромагнитная. Устройство станции отправления основано на свойстве спирально закрученной, в форме катушки, проволоки («соленоида») при прохождении тока втягивать в себя железный стержень; втягивание происходит с такой стремительностью, что стержень при достаточной длине обмотки и силе тока может приобрести огромную скорость. В новой магнитной дороге эта-то сила и будет выбрасывать вагоны. Так как внутри туннеля трения нет, то скорость вагонов не уменьшается, и они мчатся по инерции, пока их не задержит соленоид станции назначения.

Вот несколько подробностей, приводимых автором проекта:

«Опыты, которые я ставил в 1911–1913 гг. в физической лаборатории Томского технологического института, производились с медной трубкой (32 см диаметром), над которой находились электромагниты, а под ними на подставке вагончик — кусок железной трубы с колесами спереди и сзади и с „носом“, которым он для остановки ударялся в кусок доски, опиравшейся о мешок с песком. Вагончик этот весил 10 кг. Можно было придать вагончику скорость около 6 км в час, выше которой при ограниченности размеров комнаты и кольцевой трубы (диаметр кольца был 6,5 м) нельзя было идти. Но в разработанном мною проекте при трехверстной длине соленоидов на станции отправления скорость легко довести до 800–1000 км в час, а благодаря отсутствию воздуха в трубе и отсутствию трения о пол или потолок не надо тратить никакой энергии для ее поддержания.

Несмотря на большую стоимость сооружений и, в особенности, самой медной трубы, все же благодаря отсутствию трат на мощность для поддержания скорости, на каких-либо машинистов, кондукторов и т. п., стоимость километра — от нескольких тысячных до 1–2 сотых копейки; а пропускная способность двутрубного пути — 15 000 пассажиров или 10 000 тонн в сутки в одном направлении».

Естествоиспытатель древнего Рима Плиний передает распространенный в его время рассказ о магнитной скале где-то в Индии, у берега моря, которая с необычайной силой притягивала к себе всякие железные предметы. Горе моряку, дерзнувшему приблизиться на своем корабле к этой скале. Она вытянет из судна все гвозди, винты, железные скрепы, — и корабль распадется на отдельные доски.

Впоследствии это сказание вошло в сказки 1001 ночи.

Конечно, это не более как легенда. Мы знаем теперь, что магнитные горы, т. е. горы, богатые магнитным железняком, действительно существуют, — вспомним знаменитую Магнитную гору, где высятся теперь домны Магнитогорска. Однако сила притяжения подобных гор чрезвычайно мала, почти ничтожна. А таких гор или скал, о каких писал Плиний, на земном шаре никогда не существовало.

Если в настоящее время и строятся суда без железных и стальных частей, то делается это не из боязни магнитных скал, а для удобного изучения земного магнетизма[55].

Научный романист Курт Лассвиц воспользовался идеей легенды Плиния, чтобы придумать грозное военное оружие, к которому в его романе «На двух планетах» прибегают пришельцы с Марса в борьбе с земными армиями. Располагая таким магнитным (вернее, электромагнитным) оружием, марсиане даже не вступают в борьбу с земными жителями, а обезоруживают их еще до начала сражения.

Вот как описывает романист этот эпизод сражения между марсианами и жителями Земли.

«Блестящие ряды всадников неудержимо ринулись вперед. И казалось, будто самоотверженная решимость войска понудила наконец могущественного неприятеля (марсиан. — Я. П.) к отступлению, так как между его воздушными кораблями возникло новое движение. Они поднялись на воздух, словно собираясь уступить дорогу.

Одновременно с этим, однако, опустилась сверху какая-то темная широко раскинувшаяся масса, теперь только появившаяся над полем. Подобно развевающемуся покрывалу, масса эта, со всех сторон окруженная воздушными кораблями, быстро развернулась над полем. Вот первый ряд всадников попал в район ее действия, — и тотчас же странная машина распростерлась над всем полком. Действие, произведенное ею, было неожиданно и чудовищно! С поля донесся пронзительный вопль ужаса. Лошади и всадники клубком валялись на земле, а воздух был наполнен густой тучей копий, сабель и карабинов, с громом и треском летевших вверх к машине, к которой они и пристали.

Машина скользнула немного в сторону и сбросила свою железную жатву на землю. Еще два раза возвращалась она и словно скосила все находящееся на поле оружие. Не нашлось ни одной руки, которая оказалась бы в силах удержать саблю или копье.

Машина эта была новым изобретением марсиан: она с неодолимою силою притягивала к себе все сделанное из железа и стали. С помощью этого витающего в воздухе магнита марсиане вырывали из рук своих противников оружие, не причиняя им никакого вреда.

Воздушный магнит пронесся далее и приблизился к пехоте. Тщетно солдаты старались обеими руками удержать свои ружья, — непреодолимая сила вырывала их из рук; многие, все-таки не выпускавшие их, были сами увлечены на воздух. В несколько минут первый полк был обезоружен. Машина понеслась вдогонку за марширующими в городе полками, готовя для них ту же участь.

Подобная же судьба постигла и артиллерию».

При чтении предыдущего отрывка естественно возникает вопрос: нельзя ли защититься от действия магнитных сил, укрыться от них за какой-нибудь непроницаемой для них преградой?

Это вполне возможно, и фантастическое изобретение марсиан могло бы быть обезврежено, если бы заранее были приняты надлежащие меры.

Как ни странно, веществом, непроницаемым для магнитных сил, является то же самое железо, которое так легко намагничивается! Внутри кольца из железа стрелка компаса не отклоняется магнитом, помещенным вне кольца.

Железным футляром можно защитить от действия магнитных сил стальной механизм карманных часов. Если бы вы положили золотые часы на полюсы сильного подковообразного магнита, то все стальные части механизма, прежде всего тонкая волосяная пружинка при балансире[56], намагнитились бы и часы перестали бы ходить правильно. Удалив магнит, вы не вернете часов к прежнему состоянию, стальные части механизма останутся намагниченными, и часы потребуют самой радикальной починки, замены многих частей механизма новыми. Поэтому с золотыми часами не следует делать подобного опыта, — он обойдется чересчур дорого.

Рисунок 98. Что предохраняет стальной механизм часов от намагничивания?

Напротив, с часами, механизм которых плотно закрыт железными или стальными крышками, вы можете смело произвести этот опыт, — магнитные силы через железо и сталь не проникают. Поднесите такие часы к обмоткам сильнейшей динамо, — верность хода не пострадает ни в малейшей степени. Для электротехников такие дешевые железные часы являются идеальными, тогда как золотые или серебряные скоро приходят в негодность от воздействия магнитов.

В истории попыток изобрести «вечный» двигатель магнит сыграл не последнюю роль. Неудачники-изобретатели на разные лады старались использовать магнит, чтобы устроить механизм, который вечно двигался бы сам собой. Вот один из проектов подобного «механизма» (описанный в XVII веке англичанином Джоном Вилькенсом, епископом в Честере).

Сильный магнит A помещается на колонке(рис. 99). К ней прислонены два наклонных желоба M и N, один под другим, причем верхний M имеет небольшое отверстие C в верхней части, а нижний N изогнут. Если, — рассуждал изобретатель, — на верхний желоб положить небольшой железный шарик B, то вследствие притяжения магнитом A шарик покатится вверх; однако, дойдя до отверстия, он провалится в нижний желоб N, покатится по нему вниз, взбежит по закруглению D этого желоба и попадет на верхний желоб M; отсюда, притягиваемый магнитом, он снова покатится вверх, снова провалится через отверстие, вновь покатится вниз и опять очутится на верхнем желобе, чтобы начать движение сначала. Таким образом, шарик безостановочно будет бегать взад и вперед, осуществляя «вечное движение».

В чем абсурдность этого изобретения? Указать ее не трудно. Почему изобретатель думал, что шарик, скатившись по желобу N до его нижнего конца, будет еще обладать скоростью, достаточной для поднятия его вверх по закруглению D? Так было бы, если бы шарик катился под действием одной лишь силы тяжести: тогда он катился бы ускоренно. Но наш шарик находится под действием двух сил: тяжести и магнитного притяжения. Последнее по предположению настолько значительно, что может заставить шарик подняться от положения B до C. Поэтому по желобу N шарик будет скатываться не ускоренно, а замедленно, и если даже достигнет нижнего конца, то во всяком случае не накопит скорости, необходимой для поднятия по закруглению D.

Рисунок 99. Мнимый вечный двигатель.

Описанный проект много раз вновь всплывал впоследствии во всевозможных видоизменениях. Один из подобных проектов был даже, как ни странно, патентован в Германии в 1878 г., т. е. тридцать лет спустя после провозглашения закона сохранения энергии! Изобретатель так замаскировал нелепую основную идею своего «вечного магнитного двигателя», что ввел в заблуждение техническую комиссию, выдающую патенты. И хотя, согласно уставу, патенты на изобретения, идея которых противоречит законам природы, не должны выдаваться, изобретение на этот раз было формально запатентовано. Вероятно, счастливый обладатель этого единственного в своем роде патента скоро разочаровался в своем детище, так как уже через два года перестал вносить пошлину, и курьезный патент потерял законную силу; «изобретение» стало всеобщим достоянием. Однако оно никому не нужно.

В практике музейного дела нередко возникает надобность читать древние свитки, настолько ветхие, что они ломаются и рвутся при самой осторожной попытке отделить один слой рукописи от соседнего.

Как разъединить такие листы?

При Академии наук СССР имеется лаборатория реставрации (восстановления) документов, которой и приходится разрешать подобные задачи. В указанном сейчас случае лаборатория справляется с задачей, прибегнув к услугам электричества: свиток электризуется; соседние его части, получающие одноименный заряд, отталкиваются друг от друга — и аккуратно, без повреждения разделяются. Такой оттопыренный свиток уже сравнительно не трудно умелыми руками развернуть и наклеить на плотную бумагу.

Большую популярность среди искателей вечного двигателя получила в последнее время идея соединения динамомашины с электромотором. Ежегодно ко мне поступает чуть не полдюжины подобных проектов. Все они сводятся к следующему. Надо шкивы электромотора и динамомашины соединить приводным ремнем, а провода от динамо подвести к мотору. Если динамомашине дать первоначальный импульс, то порождаемый ею ток, поступая в мотор, приведет его в движение; энергия же движения мотора будет передаваться ремнем шкиву динамомашины и приведет ее в движение. Таким образом, — полагают изобретатели, — машины станут двигать одна другую, и движение это никогда не прекратится, пока обе машины не износятся.

Идея эта представляется изобретателям чрезвычайно заманчивой; однако те, кто пытался ее осуществить на практике, с удивлением убеждались, что ни одна из двух машин при таких условиях не работает. Ничего иного от этого проекта и ожидать не следовало. Даже если бы каждая из соединенных машин обладала стопроцентным коэффициентом полезного действия, мы могли бы заставить их указанным образом безостановочно двигаться только при полном отсутствии трения. Соединение названных машин (их «агрегат», выражаясь языком инженеров) представляет собою в сущности одну машину, которая должна сама себя приводить в движение. При отсутствии трения агрегат, как и любой шкив, двигался бы вечно, но пользы от такого движения нельзя было бы извлечь никакой: стоило бы заставить «двигатель» совершать внешнюю работу, и он немедленно остановился бы. Перед нами было бы «вечное движение», но не вечный двигатель. При наличии же трения агрегат не двигался бы вовсе.

Странно, что людям, которых увлекает эта идея, не приходит в голову более простое осуществление той же мысли: соединить ремнем два каких-нибудь шкива и завертеть один из них. Руководясь той же логикой, как и в случае предыдущего сочетания машин, мы должны ожидать, что первый шкив приведет во вращение второй, а от второго будет вертеться первый. Можно обойтись и одним шкивом: завертим его — правая часть станет увлекать во вращение левую, левая же при движении будет поддерживать вращение правой. В последних двух случаях нелепость слишком очевидна, и потому подобные проекты никого не вдохновляют. Но, по существу, все три описанных «вечных двигателя» исходят из одного и того же заблуждения.

Для математика выражение «почти вечный» не представляет ничего заманчивого. Движение может быть либо вечным, либо невечным; «почти вечное» значит, в сущности, невечное.

Но для практической жизни это не так. Многие, вероятно, были бы вполне удовлетворены, если бы получили в свое распоряжение не совсем вечный двигатель, а «почти вечный», способный двигаться хотя бы, например, тысячу лет. Жизнь человека коротка, и тысячелетие для нас то же, что вечность. Люди практической складки, наверное, сочли бы, что проблема вечного двигателя решена и что больше не над чем ломать голову.

Таких людей можно обрадовать сообщением, что 1000-летний двигатель уже изобретен; каждый может при известной затрате средств иметь у себя подобие такого вечного двигателя. Патент на это изобретение никем не взят, и секрета он не представляет. Устройство прибора, придуманного проф. Стреттом в 1903 году и обычно называемого «радиевыми часами», весьма несложно (см. рис. 100).

Рисунок 100. Радиевые часы с «почти вечным» заводом на 1600 лет.

Внутри стеклянной банки, из которой выкачан воздух, подвешена на кварцевой нити B (не проводящей электричества) небольшая стеклянная трубочка A, заключающая в себе несколько тысячных долей грамма радиевой соли. К концу трубочки подвешены, как в электроскопе, два золотых листочка. Радий, как известно, испускает лучи трех родов: лучи альфа, бета и гамма. В данном случае основную роль играют легко проходящие через стекло бета-лучи, которые состоят из потока отрицательно заряженных частиц (электронов). Разбрасываемые радием во все стороны частицы уносят с собой отрицательный заряд, а потому сама трубка с радием постепенно заряжается положительно. Этот положительный заряд переходит на золотые листочки и заставляет их раздвигаться.

Раздвинувшись, листочки прикасаются к стенкам банки, теряют здесь свой заряд (в соответствующих местах стенок приклеены полоски фольги, по которым электричество уходит) и вновь смыкаются. Вскоре накопляется новый заряд, листочки вновь расходятся, опять отдают заряд стенкам и смыкаются, чтобы вновь наэлектризоваться. Каждые две-три минуты совершается одно колебание золотых листочков, с регулярностью часового маятника, — отсюда и название «радиевые часы». Так продлится целые годы, десятилетия, столетия, пока будет продолжаться испускание радием его лучей.

Читатель видит, конечно, что перед ним отнюдь не «вечный», а только даровой двигатель.

Долго ли радий испускает свои лучи? Установлено, что уже через 1600 лет способность радия испускать лучи ослабнет вдвое. Поэтому радиевые часы будут идти безостановочно не менее тысячи лет, постепенно уменьшая лишь частоту своих колебаний, вследствие ослабления электрического заряда. Если бы в эпоху начала Руси устроены были такие радиевые часы, они действовали бы еще в наше время!

Можно ли использовать этот даровой двигатель для каких-нибудь практических целей? К сожалению, нет. Мощность этого двигателя, т. е. количество работы, совершаемой им в секунду, так ничтожна, что никакой механизм не может приводиться им в действие. Чтобы достичь сколько-нибудь осязательных результатов, необходимо располагать гораздо большим запасом радия. Если вспомним, что радий — чрезвычайно редкий и дорогой элемент, то согласимся, что даровой двигатель подобного рода оказался бы чересчур разорительным.

Все знают, как опасно для человека прикосновение к электрическим проводам трамвая или высоковольтной сети, когда они под напряжением. Такое прикосновение смертельно для человека и для крупных животных. Известно много случаев, когда лошадь или корову убивает током, если их задевает оборвавшийся провод.

Чем же объяснить то, что птицы спокойно и совершенно безнаказанно усаживаются на провода? Подобные картинки можно часто наблюдать в городах (рис. 101).

Чтобы понять причину подобных противоречий, примем во внимание следующее: тело сидящей на проводе птицы представляет собой как бы ответвление цепи, сопротивление которого по сравнению с другой ветвью (короткого участка между ногами птицы) огромно. Поэтому сила тока в этой ветви (в теле птицы) ничтожна и безвредна. Но если бы птица, сидя на проводе, коснулась столба крылом, хвостом или клювом — вообще каким-нибудь образом соединилась с землей, — она была бы мгновенно убита током, который устремился бы через ее тело в землю. Это нередко и наблюдается.

Птицы имеют повадку, усевшись на кронштейн высоковольтной передачи, чистить клюв о токонесущий провод. Так как кронштейн не изолирован от земли, то прикосновение заземленной птицы к проводу, находящемуся под током, неизбежно кончается гибелью. Насколько подобные случаи многочисленны, видно хотя бы из того, что, например, в Германии в свое время принимали особые меры, чтобы оградить птиц от гибели. С этой целью на кронштейнах линий высоковольтной передачи устанавливали изолированные насесты, на которых птица могла бы не только сидеть, но и безнаказанно чистить о провод свой клюв (рис. 102). В других случаях опасные места делают с помощью особых приспособлений недоступными для прикосновения птиц.

Рисунок 101. Птицы безнаказанно садятся на электрические провода. Почему?

Рисунок 102. Изолированный насест для птиц на кронштейне высоковольтной передачи.

При том широком развитии, которое получает в СССР растущая сеть высоковольтных передач, нам следует в интересах лесоводства и земледелия позаботиться об ограждении пернатого населения от истребления электрическим током.

Случалось ли вам во время грозы наблюдать картину оживленной городской улицы при кратких вспышках молнии? Вы, конечно, заметили при этом одну странную особенность: улица, только что полная движения, кажется в такие мгновения словно застывшей. Лошади останавливаются в напряженных позах, держа ноги в воздухе; экипажи также неподвижны: отчетливо видна каждая спица колеса…

Причина кажущейся неподвижности заключается в ничтожной продолжительности молнии. Молния, как и всякая электрическая искра, длится чрезвычайно малый промежуток времени — настолько малый, что его даже нельзя измерить обычными средствами. При помощи косвенных приемов удалось, однако, установить, что молния длится иногда лишь тысячные доли секунды[57]. За столь короткие промежутки времени мало что успевает переместиться заметным для глаза образом. Неудивительно поэтому, что улица, полная разнообразных движений, представляется при свете молнии совершенно неподвижной: ведь мы замечаем на ней только то, что длится тысячные доли секунды! Каждая спица в колесах быстро движущегося экипажа успевает переместиться лишь на ничтожную долю миллиметра; для глаза это все равно, что полная неподвижность.

В ту отдаленную эпоху, когда молнии приписывали «богам», подобный вопрос звучал бы кощунственно. Но в наши дни, когда электрическая энергия превратилась в товар, который измеряют и оценивают, как и всякий другой, вопрос о том, какова стоимость молнии, вовсе но должен казаться бессмысленным. Задача состоит в том, чтобы учесть электрическую энергию, потребную для грозового разряда, и оценить ее хотя бы по таксе электрического освещения.

Вот расчет. Потенциал грозового разряда равен примерно 50 миллионам вольт. Максимальная сила тока оценивается при этом в 200 тысяч ампер (ее определяют, заметим кстати, по степени намагничивания стального стержня тем током, который пробегает в его обмотке при ударе молнии в громоотвод). Мощность в ваттах получим перемножением числа вольт на число ампер; при этом, однако, надо учесть то, что, пока длится разряд, потенциал падает до нуля; поэтому при вычислении мощности разряда надо взять средний потенциал, иначе говоря — половину начального напряжения. Имеем:

мощность разряда = (50 000 000 ? 200 000) / 2,

т. о. 5 000 000 000 000 ватт, или 5 миллиардов киловатт.

Получив столь внушительный ряд нулей, естественно ожидаешь, что и денежная стоимость молнии выражается огромной цифрой. Однако, чтобы получить энергию в киловатт-часах (ту, которая фигурирует в счетах за электрическое освещение), необходимо учесть время. Отдача столь значительной мощности длится около тысячной доли секунды. За это время израсходуется 5 000 000 / (3600 ? 1000) ~ 1400 киловатт-часов. Один киловатт-час по тарифу обходится потребителю электрического тока в 4 копейки. Отсюда нетрудно вычислить денежную стоимость молнии;

1400 ? 4 = 5600 коп. = 56 рублей.

Результат поразительный: молния, энергия которой раз в сто больше энергии выстрела тяжелого артиллерийского орудия, должна была бы стоить, по тарифу электростанции, всего лишь 56 рублей!

Интересно, насколько современная электротехника приблизилась к возможности воспроизвести молнию. В лабораториях достигнуто напряжение до 10 миллионов вольт и получена искра длиною в 15 м. Дистанция не чрезмерно значительная…

Очень легко устроить дома небольшой фонтан из каучуковой трубки, один конец которой погружают в ведро, поставленное на возвышении, или надевают на водопроводный кран. Выходное отверстие трубки должно быть очень мало, для того чтобы фонтан разбивался тонкими струйками; проще всего достигнуть этого, вставив в свободный конец кусочек карандаша, из которого вынут графит. Ради удобства обращения с фонтаном этот свободный конец укрепляют в перевернутой воронке, как показано на рис. 103.

Пустив такой фонтан высотой в полметра и направив струю вертикально вверх, приблизьте к нему натертую сукном палочку сургуча или эбонитовый гребень. Вы тотчас увидите довольно неожиданную вещь: отдельные струйки ниспадающей части фонтана сольются в одну сплошную струю, которая с заметным шумом ударяет о дно подставленной тарелки. Звук напоминает характерный шум грозового ливня. «Не подлежит сомнению, — замечает по этому поводу физик Бойс, — что именно по этой причине капли дождя во время грозы отличаются такой величиной». Удалите сургуч, — и фонтан тотчас же снова распылится, а характерный стук сменится мягким шумом раздробленной струи.

Перед непосвященными вы можете действовать палочкой сургуча, как фокусник «волшебным» жезлом.

Объяснение столь неожиданного действия электрического заряда на фонтан основано на том, что капли электризуются через влияние, причем обращенные к сургучу части капель электризуются положительно, противоположные — отрицательно; таким образом, разноименно наэлектризованные части капель оказываются в близком соседстве и, притягиваясь, заставляют капли сливаться.

Действие электричества на водяную струю вы можете обнаружить и проще; достаточно приблизить проведенный по волосам эбонитовый гребень к тонкой струе воды, вытекающей из водопроводного крана: струя становится сплошной и заметно искривляется по направлению к гребню, резко отклонившись в сторону (рис. 104). Объяснение этого явления сложнее, чем предыдущего; оно связано с изменением поверхностного натяжения под действием электрического заряда.

Рисунок 103. Грозовой ливень в миниатюре.

Рисунок 104. Водяная струя отклоняется при приближении наэлектризованного гребня.

Заметим между прочим, что легкостью, с какой образуется электрический заряд при трении, объясняется и электризация передаточных ремней, трущихся о шкивы. Выделяющиеся электрические искры представляют в некоторых производствах серьезную опасность в пожарном отношении. Чтобы этого избежать, серебрят передаточные ремни: тонкий слой серебра делает ремень проводником электричества, и накопление заряда становится невозможным.

Примечания:

[5]

Сегодня, когда автоматические космические аппараты уже совершают полеты к ближайшим планетам, доставляют на Землю образцы лунного грунта, когда спутники запускаются почти ежедневно и человек уже ступил на поверхность Луны, агитация Я. И. Перельмана за межпланетные полеты может показаться наивной молодому читателю, вся сознательная жизнь которого (а может быть и вообще вся жизнь) прошла после наступления в 1957 г. космической эры. Но мы оставляем в книге этот раздел, как имеющий исторический интерес, — Я. И. Перельман был одним из самых неутомимых пропагандистов космических полетов. (Прим. ред.).

[52]

Небезынтересно представить себе, что переживали бы мы, если бы обладали непосредственным магнитным чувством. Крейдлю удалось, так сказать, привить ракам род магнитного чувства. Он заметил, что молодые раки засовывают себе в ухо маленькие камешки; эти камешки своим весом действуют на чувствительный волосок, являющийся составной частью органа равновесия рака. Подобные же камешки, называемые отолитами, имеются и в ухе человека, поблизости от основного органа слуха. Действуя в направлении вертикали, эти камешки указывают направление силы тяжести. Вместо камешков Крейдль подложил ракам железные опилки, чего они не заметили. При поднесении магнита к раку последний располагался в плоскости, перпендикулярной к слагающей из магнитной силы и силы тяжести.

«В последнее время соответствующие опыты в измененной форме удалось произвести и над человеком. Келер приклеивал небольшие железные частицы к ушной барабанной перепонке; благодаря этому ухо воспринимало колебания магнитной силы как звук». (Проф. О. Винер.).

[53]

Это указывает на огромную силу электромагнита, потому что притягательное действие магнитов значительно ослабевает с увеличением расстояния между полюсом и притягиваемым телом. Подковообразный магнит, удерживающий при непосредственном соприкосновении груз в сотню граммов, уменьшает свою подъемную силу вдвое, когда между ним и грузом вводится листок бумаги. Вот почему концы магнита обычно не покрывают краской, хотя она и предохранила бы их от ржавчины.

[54]

Написано в 1774 г., когда электромагниты еще не были известны.

[55]

В работах по программе Международного Геофизического Года (МГГ) в 1957–1958 гг. от Советского Союза участвовал такой корабль (шхуна «Заря»), не подверженный действию магнитных сил; во всех его креплениях, в двигателе, в якорях сталь и железо заменены медью, бронзой, алюминием и другими немагнитными металлами. (Прим. ред.).

[56]

Если только этот волосок не сделан из особого сплава инвара — металла, не способного намагничиваться, хотя в состав его и входят железо и никель.

[57]

Бывают и более длительные молнии, до сотых и десятых долей секунды. Бывают также многократные молнии — десятки молний, следующих одна за другой по пути (каналу), «пробитому» первым разрядом; общая длительность такой многократной молнии достигает иногда 1,5 секунды. (Прим. ред.).
