В настоящее время РСЗО — реактивные системы залпового огня — заняли важное место в армиях всех стран мира. К 2004 г. создано свыше 60 типов РСЗО большой дальности стрельбы среднего и тяжелого класса, выпускаемых и поставляемых на рынки сбыта фирмами 30 стран. При этом лучшими РСЗО по праву считаются советские установки «Град», «Ураган» и «Смерч». Эффект залпа батареи наших РСЗО по наступающей дивизии противника сопоставим с действием тактического ядерного боеприпаса мощностью до 20 килотонн, то есть с взрывом над Хиросимой.

Современные отечественные РСЗО «Град», «Ураган» и «Смерч» СМИ часто именуют наследниками знаменитых «Катюш». В чем-то это справедливо, но далеко не во всем.

Ракеты изобрели еще древние китайцы, но до Второй мировой войны их применение было крайне ограниченным. Развитие ракет сдерживало отсутствие медленно горящих порохов, а также огромное, по сравнению со ствольной артиллерией, рассеивание.

В конце 20-х — начале 30-х годов XX века одновременно в нескольких странах — Англии, СССР и других — вновь возрастает интерес к боевым неуправляемым ракетам (НУР). Интерес этот определялся двумя факторами — возможностью использования НУР в качестве эффективного средства доставки ОВ и применением в двигателе НУР бездымного пороха. Использование бездымного пороха давало возможность существенно увеличить дальность и начальную скорость НУР, а увеличение начальной скорости в свою очередь повышало эффективность действия крыльевых стабилизаторов (перьев).

В СССР с середины 1930-х годов была принята исключительно крыльевая система стабилизации реактивных снарядов, хотя и предпринимались отдельные попытки создания опытных турбореактивных снарядов.

В Германии же в это время предпочитали стабилизацию реактивных снарядов вращением и отказались от крыльевых стабилизаторов. В результате у немецких реактивных снарядов дальность стрельбы была несколько меньше, чем у советских снарядов типа М-13 с крыльевыми стабилизаторами, но зато немцы выигрывали в кучности. Кроме того, для пуска турбореактивных снарядов немцы смогли использовать сравнительно короткие трубчатые направляющие, в отличие от длинных направляющих балочного типа в советских пусковых установках.

В конце 1930-х годов германским инженером Небелем был спроектирован 15-см реактивный снаряд и шестиствольная трубчатая установка, которую немцы называли шестиствольным минометом. Испытания миномета были начаты в 1937 г. Система получила наименование «15-см дымовой миномет типа „Д“». В 1941 г. ее переименовали в 15 cm Nb.W 41 (Nebelwerfer), то есть 15-см дымовой миномет обр. 41. Естественно, что основным назначением «дымовых минометов» была не постановка дымовых завес, а стрельба реактивными снарядами, начиненными отравляющими веществами. Интересно, что советские солдаты называли 15 cm Nb.W 41 «Ванюшами», по аналогии с М-13, называемыми «Катюшами». Кстати, Красная Армия располагала и куда более мощными фугасными реактивными снарядами М-30 и М-31, которые фронтовики прозвали «Лукой»[135] за оригинальную форму головной части. Однако по понятным причинам «совковые» историки, старательно воспевавшие «Катюши» (М-13), «напрочь забыли» о бедном «Луке», наводившем ужас на фашистов.

После окончания Великой Отечественной войны основные работы над неуправляемыми снарядами сухопутных войск велись в КБ-2 МСХМ по двум направлениям: модернизации советских неуправляемых снарядов периода Великой Отечественной войны и доработке немецких турбореактивных неуправляемых снарядов.

Начиная с 1947 г. в КБ-2 МСХМ параллельно шли работы над оперенным 132-мм снарядом М-13А (модернизация старого снаряда М-13 знаменитой «Катюши») и 140-мм турбореактивным снарядом ТРС-140. Работы над новыми реактивными снарядами серьезно затруднялись Постановлением Совмина № 1175–440 от 14 апреля 1948 г., где содержалось требование использовать новые реактивные снаряды со старых пусковых установок БМ-13Н. Видимо, «умники» из ГАУ, выдумавшие подобное требование, в глаза не видели шасси нормализованных пусковых установок БМ-13Н или считали, что США до скончания веков будет бесплатно поставлять в СССР «студебеккеры», а главное, запасные части к ним.

Лишь Постановлением Совмина от 27 декабря 1949 г. это дурацкое ограничение было снято. В результате в 1950 г. работы шли лишь над ТРС-140. В IV квартале 1951 г. прошли государственные испытания ТРС-140 в объеме почти полутора тысяч выстрелов. Постановлением Совмина № 4964–1235 от 25 ноября 1952 г. снаряд ТРС-140 был принят на вооружение под индексом М-14-ОФ (М-14 осколочно-фугасный). Тем же Постановлением была принята на вооружение боевая машина БМ-14, созданная в СКВ МОП под руководством В. П. Бармина. БМ-14 имела шасси от автомобиля ЗИС-151.

В процессе эксплуатации установка БМ-14 получила новое шасси. Это нашло отражение и в индексах установок — БМ-14М (2Б2) на автомобиле ЗИЛ-157 и Б-14ММ (2Б2Р) на автомобиле ЗИЛ-131. Артиллерийская часть при замене шасси не менялась. Вес БМ-14М составил 8080 кг, а БМ-14ММ — 9340 кг. Габариты боевой машины БМ-14М в походном поло жении: ширина 2330 мм, высота 2560 мм. Высота машин при наибольшем угле возвышения 3045 мм. Для боевой машины БМ-14ММ габариты в походном положении составляли: ширина 2500 мм, высота 2750, высота при максимальном угле возвышения 3230 мм.

В 1958 г. под руководством главного конструктора А. И. Яскина была создана новая 140-мм пусковая установка БМ-14–17 (8У36) на базе автомобиля ГАЗ-63 или ГАЗ-63А. Шасси автомобиля ГАЗ-63 отличалось от ГАЗ-63А только наличием лебедки, установленной на переднем конце рамы перед радиатором и приводимой в действие от двигателя автомобиля. Число труб увеличилось на одну, а вес пусковой установки уменьшился почти на 3 тонны. Блок стволов в БМ-14–17 в отличие от БМ-14 помещен не в ферму, а в люльку, представлявшую собой жесткую сварную коробку.

Боевые машины БМ-14, БМ-14М, БМ-14-ММ и БМ-14–17 состояли на вооружении стрелковых дивизий. С 1948 по 1953 год в состав этих дивизий был включен второй артиллерийский полк с боевыми машинами типа БМ-14. В полку было три дивизиона трехбатарейного состава, в каждой батарее состояло четыре боевых машины; итого 36 боевых машин на полк.

Кроме того, пусковая установка от БМ-14–17 (8У36) устанавливалась на речных бронекатерах проекта 1204.

В середине 1950-х годов в ГСОКБ-43 была разработана буксируемая 16-ствольная пусковая установка РПУ-14 для ракет типа М-14. Опытные образцы РПУ-14 прошли заводские испытания в течение 1956 г. А с 3 мая по 27 июня 1957 г. две РПУ-14 успешно прошли полигонные испытания. В ходе полигонных испытаний обе установки прошли на прицепе автомобиля ГАЗ-63 по 3000 км.

РПУ-14 смонтирована на лафете 85-мм дивизионной пушки Д-44. Качающаяся часть установки состоит из 16 труб (стволов) и сварной люльки. Люлька двумя цапфами соединена с верхним станком.

Пусковая установка могла транспортироваться самолетами и сбрасываться на парашютах в имеющихся на вооружении контейнерах.

РПУ-14 буксируется автомобилями или тягачами, а на малые расстояния — силами орудийного расчета. Для перекатывания установки вручную под хоботовую часть подставляется специальный каток, который в походном положении закрепляется и перевозится на станинах.

РПУ-14 экспортировалась в десятки стран и использовалась почти во всех локальных конфликтах с начала 60-х годов XX века. Во многих странах она до сих пор состоит на вооружении.

Осенью 1946 г. МСХМ вышло к руководству с предложением создать новый 210-мм турбореактивный снаряд РФС-210 на базе 21-см Wgr.42. Позже этот проект трансформировался в ТРС-24.

Первые стрельбы снарядами ТРС-24Ф прошли в 1947 г. на Софринском полигоне. Они выявили неудовлетворительную кучность и ненадежную работу двигателя снаряда ТРС-24Ф. По результатам испытаний НИИ-6 МСХМ доработал пороховой заряд двигателя.

Постановлением Совмина № 1175–440 от 14 апреля 1948 г. КБ-2 было поручено создать реактивный снаряд ТРС-24 с дальностью стрельбы 6–7 км и кучностью не менее 1/100.

В июне 1949 г. начались государственные испытания снаряда ТРС-24Ф, а в августе того же года — его войсковые испытания. Постановлением Совмина № 875–441 от 22 марта 1951 г. снаряд ТРС-24Ф был принят на вооружение под индексом М-24Ф вместе с боевой машиной БМ-24. Одновременно был принят на вооружение и химический снаряд МС-24, имевший ту же ракетную часть и баллистику, что и М-24Ф.

Боевая машина БМ-24 (индекс ГАУ — 8У31) была создана в СКБ МОП под руководством В. П. Бармина. В качестве шасси боевой машины был принят автомобиль высокой проходимости ЗИС-151.

Кроме БМ-24 для 240-мм снарядов была создана боевая машина БМ-24Т на шасси среднего гусеничного артиллерийского тягача АТ-С (изделие 712). Боевая машина БМ-24Т поступила на вооружение танковых корпусов Советской армии.

По сравнению с колесной боевой машиной БМ-24Т была дороже, имела меньшую скорость хода по шоссе, уменьшенный моторесурс. Зато, обладая высокой проходимостью, была способна действовать в составе танковой части в условиях полного бездорожья,

ВМ-24Т была оснащена дизелем В-54Т, развивавшим мощность 275 л.с. при 1600 об./мин. В двух баках помещался запас топлива в 420 л., позволявший двигаться по среднему грунту без дозаправки на расстояние до 300 км.

Позже в дополнение к снарядам М-24Ф и МС-23 было разработано несколько типов новых снарядов.

Разработка турбореактивного фугасного снаряда «увеличенной дальности» М-24ФУД была начата по Постановлению Совмина от 14 апреля 1948 г. Снаряд М-24ФУД был принят на вооружение приказом министра обороны № 00 240 от 31 декабря 1955 г.

Постановлением Совмина № 144–85 от 4 февраля 1956 г. НИИ-1 было выдано задание на проектирование дальнобойного турбореактивного снаряда МД-24Ф. К тому времени работы по крылатым неуправляемым ракетам были изъяты у КБ-2 и переданы НИИ-1 МСХМ. Снаряд МД-24Ф был принят на вооружение приказом Министерства обороны № 0071 от 20 июня 1962 г. Параллельно был разработан и принят на вооружение химический снаряд МС-24УД, имевший ту же ракетную часть и баллистику, что и МД-24Ф.

Таким образом, в 1947–1959 гг. в СССР было создано второе поколение РСЗО, оснащенное турбореактивными снарядами М-140Ф, М-24Ф, М-24ФУД и МД-24Ф.

Вращение всех этих снарядов обеспечивалось за счет истечения газов, образующихся при горении ракетного заряда, через косо расположенные сопла, размещенные в донной крышке снаряда. По мере горения заряда частота вращения увеличивалась, достигая максимума к концу работы ракетного двигателя.

Ракетные заряды к турбореактивным снарядам М-24Ф, М-140Ф и М-24ВУД имели простейшую конструкцию, в принципе повторявшую конструкцию ракетных зарядов военного времени (то есть состояли из цилиндрических однока-нальных шашек). Естественно, что с точки зрения организации серийного производства это было оптимальным решением, поскольку учитывался богатейший опыт изготовления таких зарядов во время Великой Отечественной войны. Все перечисленные выше заряды могли производиться на любом заводе баллистических порохов без особых трудностей и потерь времени на освоение.

Турбореактивные снаряды имели существенно большую кучность, нежели «Катюша» или «Лука». Однако на раскрутку турбореактивного снаряда требовалось слишком много энергии порохового заряда. На такой снаряд накладывались ограничения по длине и т. д. Поэтому для увеличения дальности и мощности снаряда требовался новый принцип стабилизации.

В официальных отечественных источниках история создания уникального комплекса РСЗО «Град» фактически замалчивалась. Получается, что первая система третьего поколения советских РСЗО, которая привела к качественному скачку в развитии РСЗО во всем мире, появилась как-то сама собой. Так, в юбилейном издании, посвященном 50-летию ГНПП «Сплав», говорится: «В 1957 г. по инициативе главного конструктора А. Н. Ганичева начаты работы по созданию реактивных систем залпового огня (РСЗО) и реактивных снарядов (PC) к ним». Далее речь идет о РСЗО «Град». Так почему не сказано, над какой системой стал работать Ганичев, да еще в инициативном порядке?

На самом деле ниточка, правда, очень длинная, тянется в Германию. Там в 1942–1945 гг. была создана неуправляемая зенитная ракета «Тайфун». По своим весогабаритным характеристикам ракета «Тайфун» были близка к советской «Катюше» (М-13). Длина ракеты составила 1970–2000 мм, диаметр корпуса (калибр) 100 мм, размах стабилизаторов 220 мм.

Ракета «Тайфун» изготавливалась в двух вариантах: «Тайфун Р» и «Тайфун F». Основное различие вариантов Р и F было в двигателе. Вариант Р имел твердотопливный (пороховой) двигатель, развивавший тягу 2100 кг в течение 1,5–1,7 секунд. Ракета развивала максимальную скорость около

1150 м/с. Потолок ракеты — около 13 км, при этом горизонтальная дальность была около 12 км.

Стабилизация ракеты осуществлялась четырехкрылым стабилизатором. Крылья были косонаправленные (около 1°). За счет зтого ракета имела небольшое вращение, до 150 об/мин. Для стабилизации ракеты требовалась скорость вращения как минимум на порядок больше, но и такое вращение существенно увеличивало кучность, поскольку компенсировало эксцентриситет двигателя, то есть неравномерность тяги. Рассеивание на больших высотах стрельбы составляло 1/140 от наклонной дальности стрельбы. Боевая часть ракеты содержала 0,7 кг взрывчатого вещества взрывного ударного действия.

Оба варианта «Тайфуна» попали в руки советского командования. 14 апреля 1948 г. вышло Постановление Совмина № 1175–440 о развертывании работ по созданию неуправляемых зенитных ракет.

Руководство СССР поручило НИИ-88 доработать ракету «Тайфун F» (с жидкостным двигателем). Советский вариант «Тайфуна F» получил название Р-103. Советская ракета сохранила калибр «Тайфуна» — 100 мм, но вес ее был увеличен до 24,2 кг, длина ракеты — до 2065 мм, а размах крыльев — до 220 мм. Вес боевой части составил 1,25 кг. Досягаемость по высоте — до 15 км.

Но наша ниточка тянется в КБ-2, которому была задана задача разработать неуправляемую зенитную ракету на базе «Тайфуна Р». Замечу, что КБ-2 принадлежало… Министерству сельскохозяйственного машиностроения. (Эдакое руководству ЦРУ и в страшном сне присниться не могло!) Руководил работами над твердотопливной зенитной ракетой, получившей название «Стриж», А. Д. Надир ад зе.

Эскизный проект «Стрижа» был выпущен в 1951 г. Кстати, в том же году КБ-2 было переименовано в НИИ-642. Калибр ракеты составлял 115,2 мм, длина 2,94 м, а размах оперения 2,94 м. Вес снаряда 53,65 кг. Боевая часть ракеты содержала 1,6 кг тротила. Мощный твердотопливный двигатель (вес топлива 18,75 кг) обеспечивал горизонтальную дальность полета до 22,7 км, а боевая досягаемость при горизонтальной дальности 5000 м и скорости встречи с целью 195 м/с составляла 13,9 км.

Заводские испытания ракеты «Стриж» были начаты в мае 1953 г. на полигоне Капустин Яр. По ряду причин испытания затянулись.

По результатам комплексных испытаний РЗС-115 руководство ПВО страны сделало следующие заключения: «Вследствие малой досягаемости снарядов „Стриж“ по высоте и дальности (высота 13,8 км при дальности 5 км), ограниченных возможностей системы при стрельбе по низколетящим целям (менее чем под углом 30°), а также недостаточного выигрыша в эффективности стрельбы комплекса по сравнению с одной-тремя батареями 130- и 100-мм зенитных пушек при значительно большем расходе снарядов, реактивная зенитная система РЗС-115 не может качественно улучшить вооружение зенитных артиллерийских войск ПВО страны. На вооружение Советской армии для оснащения частей зенитных артиллерийских войск ПВО страны систему РЗС-115 принимать нецелесообразно».

Однако неплохая баллистика и кучность «Стрижа» навели военных на мысль создать РСЗО на базе этой зенитной системы. 3 января 1956 г. вышло Постановление Совмина № 17, в котором НИИ-642 предписывалось разработать проект армейского осколочно-фугасного снаряда на базе ракеты «Стриж».

Боевая часть «Стрижа» была слабовата для борьбы с наземными целями, и ее вес увеличили до 16,5 кг, а вес тротила — с 1,6 кг до 5,5 кг. Естественно, возросли калибр и общий вес ракеты. Но пока суть да дело, НИИ-642 приказом Минавиапрома от 6 ноября 1957 г. отдали в подчинение Челом ею в ОКБ-52. А работы над реактивным снарядом передали в Тулу в НИИ-147.[136]

Таким образом НИИ-147 получило уж если не опытный образец ракеты, то по крайней мере полуфабрикат.

Проектирование элементов системы залпового огня было начато на основании приказа ГКОТ от 24 февраля 1959 г.

30 мая 1960 г. вышло Постановление Совмина № 578–236 о начале полномасштабных работ по «полевой дивизионной реактивной системе „Град“».

Головным исполнителем системы было назначено НИИ-147. СКБ-203 делало пусковую установку; НИИ-6 — твердотопливные заряды; ГСКБ-47 — снаряжение боевых частей.

Самоходная установка БМ-21 системы «Град» состоит из артиллерийской части и шасси автомобиля «Урал-375Д». Артиллерийская часть служит для наведения снарядов на цель и запуска их реактивного двигателя.

К тому времени калибр изделия уже возрос со 115 до 122 мм. А сама система получила обозначение «Град». Новый снаряд стабилизировался как хвостовым оперением, так и вращением. Точнее, вращательное движение, поскольку оно было крайне мало — десятки оборотов в секунду, не создавало достаточного гироскопического эффекта, но зато компенсировало отклонение силы тяги двигателя. Таким образом, исключалась важнейшая причина рассеивания снарядов. Для того чтобы использовать трубчатые направляющие, крылья оперения были сделаны складывающимися. Такая система стабилизации оказалась близкой к оптимальной и была принята для последующих систем большего калибра «Ураган» и «Смерч».

При этом в конструкцию ракеты было внесено важное новшество — раскрываемое при старте оперение, что позволило запихнуть снаряд в 122-мм открытую трубу. Вообще говоря, раскрывающийся стабилизатор был новшеством только в советских РСЗО. А впервые их применили немцы в 55-мм авиационных неуправляемых реактивных снарядах R-4M «Оркан» и «Шланге» («Змея»). Эти снаряды немцы активно использовали в конце войны по воздушным, а в отдельных случаях и по наземным целям.

На базе германских ракет в ОКБ-16 начали проектировать 57-мм неуправляемые ракеты под «фирменным» индексом 5П. Полномасштабные работы над ракетой были начаты по Постановлению Совмина № 5119–2226 от 15 декабря 1951 г. А Постановлением Совмина № 541–335 от 22 марта 1955 г.

снаряд С-5 (АРС-57) фугасного действия был принят на вооружение ВВС. Одновременно в составе авиационной системы АС-5 был принят на вооружение и ОРО-57К.

Первоначально единственным снарядом у «Града» был осколочно-фугасный снаряд 9М22 (М-21-0Ф) с взрывателем МРВ (9Э210). Длина снаряда 2870 мм, а полный вес 66 кг. Головная часть весом 18,4 кг содержала 6,4 кг взрывчатки. По осколочному действию снаряд 9М22 был в два раза эффективнее снаряда М-14-ОФ, а по фугасному — в 1,7 раза.

Ракетный заряд 9X111 был изготовлен из пороха марки РСИ-12М и состоял из двух цилиндрических шашек — головной и хвостовой — общим весом 20,45 кг.

Сопловый бак, как и на снарядах «Стриж», состоял из центрального и шести периферийных сопел. Сопла в сверхзвуковой части имели форму конуса с углом 30°. Диаметр критического сечения сопла составлял около 19 мм, а среза — 37 мм. Тяга двигателя не менее 4,1 т.

Снаряд 9М22 оснащался головными взрывателями ударного действия с дальним взведением МРВ и МРВ-У. Взрыватели имели три установки: на мгновенное действие; на малое замедление и на большое замедление. Вес снаряда 66,35 кг, вес головной части со взрывателем 19,35 кг, из которых 6,3 кг приходится на ВВ. Длина снаряда 2867–2881 мм.

Снаряд 9М22 имеет баллистический индекс ТС-74. Максимальная дальность стрельбы 9М22 — 20,4 км, а минимальная дальность фактически превышала 5 км. Теоретически можно было стрелять и на 1,5 км, но при этом рассеивание снарядов составляло многие сотни метров. При максимальной дальности рассеивание по дальности составляло 1/130, а боковое — 1/200.

Скорость схода снаряда с направляющих — 50 м/с, а мак-симальная скорость снаряда — 715 м/с.

Для улучшения кучности при стрельбе на дистанции от 12 до 15,9 км на снаряд 9М22 надевалось малое тормозное кольцо, а при стрельбе до 12 км — большое тормозное кольцо.

На базе снаряда 9М22 (с сохранением его двигателя и баллистики) в 1963 году был создан специальный осколочно-химический снаряд 9М23 «Лейка». Работы по нему были начаты НИИ-147 по договору от 11 августа 1961 г. Этот снаряд имеет одинаковые весогабаритные характеристики со снарядом 9М22 и ту же баллистику.

«Лейка» снаряжается 3,11 кг «химического вещества Р-35» или 2,83 кг «химического вещества Р-33». Кроме того, в боевой части снаряда находится 1,8 кг взрывчатого вещества при снаряжении веществом «Р-35» или 1,39 кг при снаряжении веществом «Р-33». Снаряд «Лейка» имеет в 1,5 большую площадь поражения, чем химические 140-мм снаряды типа М-14.

Снаряд 9М23 снабжается механическим взрывателем МРВ (9Э210) и радиолокационным взрывателем 9Э310, который срабатывает на заранее заданной высоте от поверхности (1,6–30 м). Воздушный взрыв существенно увеличивает зону поражения осколками и отравляющим веществом. «Лейка» дает 760 «полезных» осколков со средним весом 14,7 г. Дальность стрельбы с радиолокационным взрывателем несколько уменьшилась (с 20,4 км до 18,8 км).

Первоначально (еще в 1950-х годах) в качестве боевой машины новой РСЗО рассматривались варианты на базе СУ-100П с 30 направляющими (весом 24 т) и ЯМЗ-214 (затем КрАЗ-214) с 60 направляющими. Длительность залпа составляла 10–12 с Скорость боевой машины достигала 40 км/час.

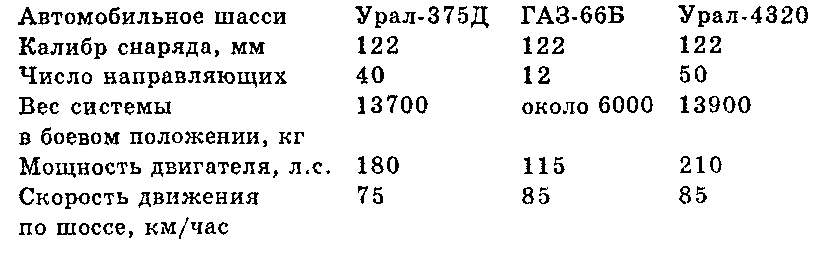

Но после в качестве шасси был выбран автомобиль «Урал-375». Артиллерийская часть состоит из 40 направляющих трубчатого типа, образующих так называемый пакет: четыре ряда по 10 труб в каждом. Труба предназначена для направления полета снаряда, а также для его транспортировки. Калибр трубы 122,4 мм, длина 3 м. Наведение пакета труб в вертикальной и горизонтальной плоскостях производится с помощью электропривода и вручную.

Две опытные установки «Град» успешно прошли заводские испытания в конце 1961 года. 31 декабря 1961 года разработчиками было предъявлено ГРАУ 500 снарядов и две пусковые установки системы «Град». 1 марта 1962 года в Ленинградском военном округе начались государственные полигонно-войсковые испытания комплекса «Град», было запланировано 663 пуска и 10 тысяч километров пробега. Однако установка 2Б5 прошла только 3380 км пробега, после чего произошла поломка левого лонжерона шасси рамы, и испытания были приостановлены. После этого было подано новое шасси. Вскоре на новом шасси произошли прогибы заднего и среднего мостов и изгиб карданного вала от соударения об ось балансира.

Тем не менее система «Град» была принята на вооружение Постановлением Совмина от 28 марта 1963 г. Сдача серийных образцов «Града» была начата в 1964 г.

Серийное производство установок БМ-21 велось на заводе № 172 в Перми. В 1970 г. завод изготовил 646 боевых машин, в 1971 г. — 497 боевых машин, из которых 124 пошло на экспорт. В первом полугодии 1972 г. изготовлено 255 боевых машин, из них 60 — на экспорт. К 1995 г. в 50 стран мира было поставлено свыше двух тысяч боевых машин БМ-21.

Серийное производство реактивных снарядов 9М22 было начато на заводе № 176 Приокского совнархоза. Планом на 1964 г. было предусмотрено изготовить 10 тысяч снарядов, в том числе в первом полугодии 5 тысяч. Первоначально производство снарядов существенно отставало от графика. В первом квартале 1964 г. было изготовлено только 642 ракетные части и 350 боевых частей.

В Советской армии в составе артиллерийских полков стрелковых дивизий было два дивизиона: один — с реактивными установками «Град», другой — с самоходными артиллерийскими установками.

Войсковые учения и локальные конфликты подтвердили превосходные качества системы «Град». Первое боевое крещение комплекс «Град» получил в марте 1969 г. у острова Да-манский в ходе конфликта между СССР и КНР. Напомню читателю, что остров был занят китайскими войсками, и попытка выбить их оттуда с помощью танков и бронетранспортеров закончилась неудачей. Причем был подбит и захвачен китайцами «секретный» образец танка Т-62. После массированного применения установок «Град», стрелявших фугасными снарядами, остров был полностью разворочен, а китайские силы уничтожены. Собственно, залпы «Града» и закончили конфликт за этот остров.

В 1970-х — 1990-х годах комплекс «Град» использовался почти во всех локальных конфликтах в мире, в различных климатических условиях, включая экстремальные.

Различна была тактика применения «Града». Так, например, в 1975–1976 гг. в Анголе война носила маневренный характер. Сплошного фронта не было. Как правительственные войска и кубинские добровольцы, так и их противники использовали только отрядно-колонные способы передвижения. Крупные операции по окружению не проводились. Обычно завязывались встречные бои враждебных колонн, двигающихся навстречу друг другу. Затем применялся метод «выталкивания» противника и его преследование. Как известно, рассеивание реактивных снарядов по дальности во много раз превышает боковое рассеивание, то есть места падения снарядов образуют сильно вытянутый эллипс. Поэтому вытянутая колонна войск противника во встречных боях в Анголе представляла собой идеальную цель.

В Афганистане, наоборот, стрельба чаще всего велась по площадям, включая населенные пункты. В Афганистане наши артиллеристы впервые стали использовать стрельбу из установок «Град» под малыми углами возвышения и прямой наводкой.

Палестинские партизаны в Ливане использовали тактику кочующих установок залпового огня. Удар по израильским агрессорам наносила всего одна установка БМ-21, которая затем сразу же меняла позицию.

В ряде конфликтов «Град» применялся обеими сторонами. Так, СССР поставил в Сомали батарею из четырех БМ-21. Но основная партия БМ-21, отправленная морем, была перенаправлена и выгружена в Эфиопии, а позже приняла участие в боевых действиях против Сомали.

В 1992 г. российские войска в Чечне оставили Дудаеву 18 установок БМ-21 и 1000 ракет. Да что «Град», ельцинские генералы ухитрились оставить в Чечне две пусковые установки «Луна», хорошо еще, без ракет со спецзарядами. В ходе войны 1994–1995 гг. обе стороны в Чечне интенсивно использовали систему «Град». 9 февраля 1995 г. начальник генштаба МО генерал армии М. П. Колесников заявил, что с 11 декабря по 8 февраля было уничтожено в числе другой чеченской техники 16 установок «Град». Одна установка БМ-21 использовалась при неудачном штурме селения Первомайское, захваченного террористами. Делать какие-либо заключения по эффективности «Града» в чеченской войне сложно, поскольку война велась российской стороной крайне бестолково. Известен, к примеру, случай, когда вертолетом Ми-24 была обнаружена развернутая в боевое положение чеченская БМ-21, а экипаж вертолета вместо того, чтобы уничтожать ее, начал запрашивать по радио разрешение на это.

Еще более интенсивно комплекс «Град» применялся в ходе второй чеченской войны.

Попытки модернизации системы «Град» начались уже в конце 1960-х годов. Так как габариты и вес штатных установок «Града» (БМ-21) были сравнительно велики, то в СССР для воздушно-десантных войск была создана более легкая установка БМ-21Вна шасси автомобиля ГАЗ-66Б, в которой число 122-мм труб было уменьшено с 40 до 12. В 1975 г. в Чехословакии была создана установка RM-70 путем наложения артиллерийской части «Града» на шасси автомобиля «Татра-813». В 1970-х — 1980-х годах в арабских странах артиллерийскую часть «Града», сократив число труб до 30, устанавливали на различные шасси от советских автомобилей ЗИЛ-131 до японских ISUZU.

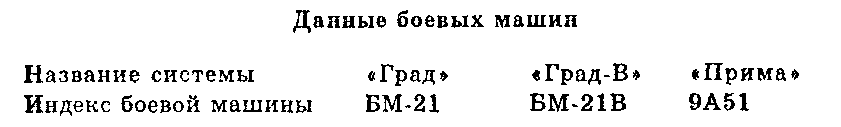

В 1980-х годах в СССР на базе «Града» был создан новый комплекс «Прима». Число 122-мм труб было увеличено до 50, В качестве шасси взяли автомобиль «Урал-4320». Время полного залпа «Примы» составляло 30 секунд. К сожалению, из-за финансовых трудностей начала 90-х годов «Прима» не пошла в массовое производство.

Во время Вьетнамской войны по просьбе правительства ДРВ в СССР был создан переносной комплекс «Град-П», или, как его тогда называли, «Партизан». Пусковая установка состояла из одной трубчатой направляющей длиной 2500 мм и треноги. Общий вес установки 55 кг. Угол вертикального наведения установки составлял от +10° до +40°, а угол горизонтального наведения 14°. Система легко разбиралась и переносилась на людских и конских вьюках. Расчет установки 5 человек.

В боекомплект установки входило несколько снарядов, в том числе 9М22М.

Осколочно-фугасный снаряд 9М22М с взрывателем 9Э231 создан в 1962–1964 годах на базе снаряда 9М22 и конструктивно мало отличался от него. Снаряд 9М22М первоначально назывался «Град-1». Снаряд 9М22М имеет баллистический индекс ТС-78. Максимальная табличная дальность — 11 км, минимальная — 2 км. Вес снаряда 46 кг, вес боевой части 18,4 кг.

Стрельбу снарядами 9М22М на дальность до 3 км производили в исключительных случаях и только при отсутствии своих войск в направлении стрельбы из-за значительного рассеивания снарядов. Для улучшения кучности стрельбы на дистанциях до 7 км на снаряд надевалось тормозное кольцо диаметром 122 мм.

Несколько сотен установок «Град-П» было поставлено во Вьетнам, где они нашли широкое применение. Особенно эффективно «Град-П» действовал по американским аэродромам в Южном Вьетнаме.

Изготовление пусковых установок 9П132 велось на Ков-ровском механическом заводе. Так, в 1970 г. было изготовлено 406 пусковых установок «Град-П», из них 400 пошло на экспорт (во Вьетнам). Данные по 1971 г. не найдены, а в I полугодии 1972 г. было изготовлено 155 штук, все пошли на экспорт.

Однако наибольший прогресс был достигнут в создании новых образцов боеприпасов к системе «Град». В результате этого боевые возможности «Града» расширились до уровня, который в 1963 г. мог считаться фантастическим!

Начну с самого простого. Осколочно-фугасный снаряд 9М22 был модернизирован. Новый снаряд получил индекс М-210Ф (9М22У). Баллистические данные снаряда остались без изменений, зато возросло количество осколков. Так, число осколков «заданного дробления» весом 2,4 г составляло 1640 шт., а корпуса боевой части (примерно по 2,9 г) — 2280 шт.

Неуправляемый реактивный снаряд 9М53Ф с отделяемой осколочно-фугасной головной частью предназначен для поражения открытой и укрытой живой силы, боевой техники в районах сосредоточения, артиллерийских и минометных батарей, командных пунктов бригад, дивизий и корпусов, подвижных складов боеприпасов и горюче-смазочных материалов в дивизионном тыловом районе и других целей. Длина снаряда 3037 мм. Вес 70 кг, вес головной части 25 кг.

Дымовой снаряд 9М43 предназначен для постановки и поддержания маскирующих и ослепляющих завес перед боевыми порядками противника и своих войск с целью снижения эффективности огневого воздействия противника. Вес его составляет 56,5 кг. Дальность стрельбы максимальная 20,1 км, минимальная 5 км. Снаряд содержит 5 дымовых элементов, снаряженных по 0,8 кг красного фосфора. Залп из 10 ракет формирует сплошную завесу по фронту 1000 м и по глубине 800 м. Облако держится в среднем 5,3 минуты.

Снаряд 9М28К предназначен для дистанционной установки минных полей как перед подразделениями боевой техники противника, находящимися на рубеже атаки, так и в районах их сосредоточения. Противотанковые мины обеспечивают поражение боевой техники снизу под всей проекцией за счет применения неконтактного взрывателя и боевого заряда направленного действия, обладающего высокой бронепробиваемос-тью. Вес снаряда 57,7 кг, боевая головка весом 22,8 кг содержит три мины. Вес мины 5 кг, вес кумулятивного заряда 1,85 кг. Дальность стрельбы 13,4 км. Для минирования одного километра фронта требуется 90 снарядов. Время самоликвидации мины от 16 до 24 часов.

Снаряд 9М519 предназначен для создания помех KB и УКВ-диапазонов радиосвязи с целью дезорганизации системы управления противника в тактическом звене путем подавления линий радиосвязи, пунктов управления войсками и оружием, наземных пунктов обработки информации. Комплект 9М519, состоящий из восьми снарядов с одинаковыми весо-габаритными и динамическими характеристиками, подавляет радиосредства, работающие в диапазоне частот от 1,5 до 120 МГц. Дальность стрельбы снаряда 9М519 максимальная 18,5 км, минимальная 4,5 км. Длина снаряда 3025 мм, вес 66 кг. Вес боевой части 18,4 кг. Время непрерывной работы передатчика помех 60 минут. Радиус действия помех 700 м,

В настоящее время создаются 122-мм неуправляемые снаряды с отделяемой на конечном участке полета боевой частью. При отделении боевой части и подходе ее к грунту под углом 85–90° существенно увеличивается осколочное поражение противника. Снаряд с отделяемой осколочно-фугасной боевой частью имеет дальность стрельбы максимальную 37,5 км, а минимальную 8 км. При взрыве он дает осколков: готовых весом 0,78 г — 1800, готовых весом 5,5 г — 690, осколков корпуса со средним весом 7,52 г — 1210 шт.

Для поражения легкобронированной техники (боевых машин пехоты, бронетранспортеров, самоходных артиллерийских установок), живой силы, самолетов и вертолетов на стоянке создан снаряд 9М218 с кумулятивно-осколочными боевыми элементами. Дальность стрельбы этого снаряда от 30 до 8 км. Вес снаряда 70 кг. Боевая часть весом 25 кг содержит 45 кумулятивных осколочных элементов. Такой элемент может пробить по нормали броню в 100 мм и дать около 180 убойных осколков.

Снаряд 9М217 с самоприцеливающимися боевыми элементами предназначен для поражения бронированной техники (танки, боевые машины пехоты), бронетранспортеров, самоходных артиллерийских установок. Дальность стрельбы этого снаряда от 30 до 8 км. Вес снаряда 70 кг, вес боевой части 25 кг. Снаряд содержит два самоприцеливающихся боевых элемента. На заданной высоте из боевой части ракеты выстреливаются боевые элементы. После отстрела открывается парашют боевого элемента, и он медленно спускается. Инфракрасные датчики, расположенные на элементе, обнаруживают танк противника, и из элемента в крышу танка выстреливается бронебойное сферическое ядро. Элемент может с расстояния в 100 м под углом 30° к нормали пробить 60–70-мм гомогенную броню.

Кроме того, создается реактивный снаряд для постановки противопехотных минных заграждений весом 56,4 кг. Его головная часть весом 21,6 кг содержит 5 противопехотных осколочных мин ПОМ-2. Мина весом 1,7 кг содержит 0,13 кг взрывчатого вещества. Максимальная дальность стрельбы снарядами с противопехотными минами 13,4 км. Залпом из 20 снарядов можно надежно заминировать один километр фронта. Чтобы мины не были опасны для собственных войск, они имеют программируемое устройство самоликвидации мины в интервале от 4-х до 100 часов с момента постановки.

Модернизация коснулась и ракетных зарядов к снарядам «Града». Заряд 9X111 из пороха РСИ-12М имел два серьезных конструктивных недостатка, из которых главным было различие размеров головного и хвостового полузарядов по наружному диаметру и диаметру канала. В 1968 г. в НИИ-6 начались работы по созданию ракетного заряда из вновь созданного пороха РСТ-4К. В результате был создан заряд 9Х111М2. Полигонно-заводские испытания его были проведены с 1 сентября 1971 г. по 25 марта 1972 г.

К началу 1970-х годов в СССР скопились огромные запасы пироксилиновых и баллиститных порохов, которые потеряли практическую ценность из-за того, что истекли сроки служебной пригодности этих порохов, или из-за того, что артиллерийские или реактивные системы, для которых были разработаны те или иные пороховые заряды, были сняты с вооружения, Эти пороха для краткости было принято называть устаревшими, хотя компонентный состав их и баллистические свойства или не менялись совсем, или менялись незначительно.

Постановлением Совмина от 7 июля 1967 г. НИИ-6 было предписано создать заряд для снарядов «Град» из «устаревших» пироксилиновых порохов. Был разработан способ переделки этих порохов в порох марки РСИ-12МП, однако оценка экономической эффективности использования устаревших пироксилиновых порохов в качестве сырья для изготовления переделочного пороха РСИ-12ПМ показала, что при выпуске зарядов к снаряду РСЗО «Град» до 10 тыс т в год убыток составит примерно 700 тыс. руб.

Постановлением Совмина от 12 февраля 1971 г. НИИ-6 была задана разработка зарядов к «Граду» из смеси «устаревших» баллиститных и пироксилиновых порохов. В НИИ-6 был создан порох РСИ-МБП, на 76,6 % состоявший из устаревших порохов и только на 23,4 % из свежих компонентов. Из пороха РСИ-МБП был создан заряд 9Х111МЗ. Испытания этих зарядов были проведены с сентября 1973 г. по ноябрь 1974 г. Заряды 9Х111МЗ использовались в снарядах «Град» с индексом 9М21У2.

В 1975 г. Южноуральский завод начал серийное производство зарядов 9Х111МЗ из переделочного пороха РСИ-МБП. Изготовление зарядов велось в течение пяти лет.

Продолжаются работы и по модернизации боевой машины БМ-21. Наиболее важное направление ее модернизации — замена пакета направляющих труб из металла на два моноблока одноразовых транспортно-пусковых контейнеров (ТПК), изготавливаемых из полимерных композитных материалов. Они устанавливаются на боевой машине с помощью специальной дополнительной переходной рамы.

ТПК обеспечивают транспортировку и пуск реактивных снарядов, а также их хранение, как на боевых машинах, так и в арсеналах. Перезаряжание боевых машин производится заменой контейнеров с помощью грузоподъемных средств, а их электрическое сопряжение — через специальный электрический разъем. Модернизация боевой машины БМ-21 может быть произведена в условиях заказчика, эксплуатирующего боевую машину. Вес одного ТПК без снарядов — 370 кг, со снарядами — 1770 кг. Время заряжания сокращается до 5 минут.

В настоящее время боевые машины изготавливаются ОАО «Мотовилихинские заводы» на шасси автомобиля «Урал-4320». В модернизированном варианте автоматизированная система управления обеспечивает автономную топопривязку и ориентирование боевой машины на местности с отображением на электронной карте; автоматизированный расчет установок стрельбы; бесприцельное наведение пакета направляющих без выхода расчета из кабины; введение данных во взрыватель реактивного снаряда. Вес боевой машины БМ-21 увеличился до 14 тонн. Расчет остался без изменений — 3 человека.

Идея создания дальнобойной РСЗО появилась у наших военных еще в конце 1950-х годов. И тут тоже не обошлось без «потомства» немецкого «Тайфуна», только на сей раз «Тайфуна F». На его базе была создана жидкостная зенитная ракета Р-103,

Испытания Р-103 проводились на полигоне Капустин Яр. С первого квартала 1949 г. по первый квартал 1950 г. было произведено около 200 пусков ракет. Результаты испытаний Р-103 комиссия оценила в целом положительно, но было признано целесообразным создать более мощную неуправляемую ракету.

Новая ракета получил название Р-110 «Чирок». Калибр ее был увеличен до 122 мм, длина — до 2570 мм, вес — до

47 кг, а вес боевой части — до 2 кг. Досягаемость по высоте у Р-110 была доведена до 18 км.

Первые пуски ракет Р-110 были начаты летом 1950 г. на полигоне Капустин Яр. Входе испытаний «Чирка» возникли проблемы с кучностью стрельбы, с прогарами камор двигателя и т. д. В итоге испытания «Чирка» затянулись, и в 1957 г. работы по нему были окончательно прекращены.

Между тем вместе с «Чирком» зенитным шли работы над РСЗО «Чирок-Н» (Н — наземный). В середине 1958 г. работы над «Чирком-Н» прекратились в связи с началом проектирования более мощной РСЗО «Коршун».

Проектирование «Коршуна» началось в 1952 г. в НИИ-88 в поселке Подлипки под Москвой.

В отличие от всех других серийных неуправляемых ракет сухопутных войск ракета ЗР-7 имела не твердотопливный, а однокамерный жидкостный реактивный двигатель. В качестве горючего был использован керосин, а окислителя — азотная кислота. Корпус ракеты калиберный, то есть диаметр головной части равен диаметрам средней и хвостовой частей. Боевая часть фугасная. Стабилизация ракеты производилась за счет четырех крыльевых стабилизаторов и вращения ракеты (для компенсации эксцентриситета двигателя).

Пусковая установка СМ-44 (артиллерийская часть) была спроектирована в ЦКБ-34 в Ленинграде. Рабочие чертежи и техническая документация СМ-44 были закончены 14 апреля 1955 г. В ГАУ пусковая установка получила индекс 2П5. Боевая машина системы «Коршун» 2П5 при весе 18,14 т могла развивать скорость по шоссе до 55 км/час, а запас хода составлял 530 км. Пакет для размещения шести реактивных снарядов на специальных направляющих мог подниматься на угол возвышения до 52°. Угол горизонтального наведения составлял 6°.

Первые опытные автомобили ЯАЗ-214были изготовлены в 1951 г., но к их серийному производству Ярославский завод приступил лишь в начале 1957 г. В 1959–1960 гг. производство автомобилей ЯАЗ-214 было перенесено в город Кременчуг, где они получили название КрАЗ-214.

ЯАЗ-214 был оснащен мощным шестицилиндровым дизелем ЯАЗ-206Б мощностью 205 л. с, который позволял автомобилю развивать скорость по шоссе до 55 км/час и преодолевать подъемы крутизной до 30°. Запас хода пусковой установки 2П5 был 530 км. Вес пусковой установки 18,14 тонны.

В серийное производство система «Коршун» поступила в 1957 г. В том же году состоялся и первый показ системы во время парада 7 ноября на Красной площади. Ракета имела удовлетворительную кучность, и после изготовления небольшой партии производство ее было прекращено Постановлением Совмина № 135–48 от 5 февраля 1960 г.

Проработки дальнобойной 220-мм системы залпового огня были начаты в конце 1968 г. Первоначально она именовалась «Град-З». Рассматривались два варианта боевой машины; на шасси автомобиля ЗИЛ-135ЛМ с 20 трубчатыми направляющими и на шасси гусеничного тягача МТ-С (объект 123) с 24 трубчатыми направляющими. На обеих пусковых установках угол вертикального наведения 0°; +55°, угол горизонтального наведения 60°. Тактико-технические требования на систему предусматривали единую таблицу стрельбы и одинаковый вес боевой части (80 кг) для всех типов снарядов.

Полномасштабные работы по 220-мм реактивной системе залпового огня «Ураган» были начаты по решению министерств оборонной промышленности и обороны от 31 марта 1969 г. на Пермском орудийном заводе (бывший завод № 172). Первый опытный образец РСЗО «Ураган» изготовили в феврале 1972 г., а Постановлением Совмина № 724–227 от 18 марта 1975 г. РСЗО «Ураган» приняли на вооружение.

На 19 ноября 1990 г. в «зоне до Урала» имелась одна реактивная артиллерийская бригада и 10 реактивных артиллерийских полков РСЗО «Ураган».

307-я реактивная артиллерийская бригада входила в состав 34-й артиллерийской дивизии (Западная группа войск, группового подчинения) и располагала 72 РСЗО «Ураган», а полками были:

160-й реактивный артиллерийский полк (Прикаспийский ВО) — 36 РСЗО;

182-й реактивный артиллерийский полк (Ленинградский ВО, 6-я OA) — 36 РСЗО;

463-й реактивный артиллерийский полк (Ленинградский ВО, 2-я гвардейская артиллерийская дивизия) — 48 РСЗО;

689-й реактивный артиллерийский полк (Прибалтийский ВО, 149-я артиллерийская дивизия) — 48 РСЗО;

802-й реактивный артиллерийский полк (Прикаспийский ВО, 13-я отдельная армия) — 36 РСЗО;

803-й реактивный артиллерийский полк (Одесский ВО, 14-я гвардейская отдельная армия) — 36 РСЗО;

889-й реактивный артиллерийский полк (Прикаспийский ВО, 81-я артиллерийская дивизия) — 48 РСЗО;

918-й реактивный артиллерийский полк (Прибалтийский ВО) — 36 РСЗО;

928-й реактивный артиллерийский полк (Северо-Кавказский ВО, 110-я артиллерийская дивизия) — 48 РСЗО;

1199-й реактивный артиллерийский полк (Белорусский ВО, 28-я отдельная армия) — 36 РСЗО.

По данным справочника «Jane» в 2001 г. боевые машины системы «Ураган» состояли на вооружении армий бывших республик СССР (более 800 боевых машин в России, 50 — в Казахстане, 15 — в Молдавии, 12 — в Таджикистане, 54 — в Туркмении, 48 — в Узбекистане и 139 — на Украине), а также Афганистана (18 боевых машин), Болгарии (84 боевые машины) и Сирии.

Данные РСЗО «Ураган»

Индекс системы — 9К57

Индекс боевой машины — 9П140

Шасси боевой машины — ЗИЛ-135ЛМ

Калибр, мм — 220

Число труб — 16

Максимальный угол возвышения, град. — 55°

Угол горизонтального обстрела, град — 60°

Наименьший угол возвышения пакета труб в зоне обхода кабины, град — 5°

Максимальные скорости наведения электроприводом:

по углу возвышения, не менее, град /с — 3

по азимуту, не менее, град./с — 3

Угол поворота ручным приводом на 10 оборотов маховика, мин:

по углу возвышения — 46

по азимуту — 31

Длина, мм:

в походном положении — 9630

в боевом положении — 10 830

Ширина, мм:

в походном положении — 2800

в боевом положении — 3040

в боевом положении (при максимальном повороте направляющих) — 5340

Высота, мм:

в походном положении — 3225

при максимальном угле возвышения — 5240

Вес заряженной боевой машины с расчетом, кг — 20 200

Вес боевой машины без снарядов и расчета, кг — 15 100

Расчет, чел. — 4

Вес трубы, кг — 87,2

Усилие на рукоятке приводов ручного наведения, не более, кг — 10

Максимальная длина кабеля выносной катушки, м — 60

Тип двигателя — ЗИЛ-175я

Мощность двигателя, л.с. — 2 х 180

Время полного залпа с постоянным темпом, с — 8

Время полного залпа с переменным темпом, с — 20

Данные ракет:

Длина ракеты, мм — 4832/5178*

Вес ракеты, кг — 280,4/271*

Вес головной части, кг — 99/89,5*

Число осколочно-фугасных элементов в кассетном снаряде — 30

* — фугасного 9М27Ф /кассетного ЭМ27К.

220-мм снаряды РСЗО «Ураган» по своему устройству близки к снарядам РСЗО «Град». Ракетная часть 9М27 и пороховой заряд 9X164 у всех снарядов одинаков. Также как и в системе «Град», для стрельбы на уменьшенные дальности на головную часть снарядов надевается малое или большое тормозное кольцо.

Снаряд 9М27Ф с моноблочной фугасной головной частью предназначен для поражения живой силы, небронированной и легкобронированной техники, разрушения командных пунктов, узлов связи и объектов военно-промышленной структуры. Дальность стрельбы 35,8–10 км. Длина снаряда 4832 мм, стартовый вес 280 кг. Боевая часть весом 99 кг содержит 51,9 кг мощного ВВ. Снаряд снабжен механическим взрывателем 9Э244. При попадании снаряда в грунт средней плотности образуется воронка диаметром 8 м и глубиной 3 м.

Снаряд 9М27К с кассетной головной частью осколочного действия предназначен для поражения живой силы и небронированной техники в местах их сосредоточения. Дальность стрельбы от 35 до 10 км. Длина снаряда 5178 мм. Вес снаряда 271 кг. Головная часть весом 89,5 кг содержит 30 осколочных боевых элементов 9Н210.[137] Эти элементы имеют форму цилиндра длиной 263 мм и диаметром 65 мм. Элемент содержит около 300 г ВВ. При стрельбе снарядом 9М27К в заданной точке траектории срабатывает дистанционная 120-секун-дная трубка 9Э245, которая воспламеняет специальный заряд. От давления газов заряда взводится взрыватель 9Э246 боевых элементов 9Н210, сбрасывается обтекатель и разбрасываются боевые элементы. Сразу же на разлетающихся боевых элементах раскрываются многолопастные стабилизаторы, обеспечивающие их дальнейший устойчивый полет вплоть до соприкосновения головного взрывателя с грунтом и подрыва разрывного заряда, разбрасывающего 370 готовых поражающих элементов, выполненных в виде роликов. Небронированные и легкобронированные цели площадью 0,35 кв. м поражаются осколками с энергией не менее 10 кг, м/с на площади 1150 кв. м. При площади цели 1,8 кв, м и энергии осколков свыше 135 кг. м/с площадь поражения составляет 930 кв. м.

Осколки на дальности 10 м пробивают стальную преграду толщиной 6 мм, а на дальности 100 м — толщиной 2 мм.[138]

Постановлением Совмина № 662–205 от 18 июля 1980 г. на вооружение были приняты реактивные снаряды 9М27К2 и 9М27КЗ, предназначенные для дистанционного минирования местности. Снаряды были разработаны по теме «Инкубатор».

Снаряд 9М27К2с кассетной головной частью 9Н128К2 содержит 24 противотанковые мины 2Н211 типа ПМТ-1 весом по 1,5 кг. Мина содержит 1,1 кг взрывчатого вещества ПВВ-12С. Залп боевой машины обеспечивает минирование 150 га местности. Самоликвидация производится с задержкой от 3 до 40 часов.

В снаряде 9М27КЗ кассетная головная часть 9Н128КЗ содержит 312 противопехотных мин 9Н212 типа ПФМ. Мина нажимного действия лепестковой формы весом 80 г содержит 40 г жидкого взрывчатого вещества ВС-6Д. Время самоликвидации от 1 до 40 часов.

Длина обоих снарядов 5178 мм, вес 270 кг, вес головной части 90 кг. Дальность стрельбы от 35 до 10 км.

Приказом министра обороны от 27 апреля 1989 г. Ш 0112 на вооружение был принят снаряд 9М59 с кассетной головной частью 9Н528КЗ, оснащенной девятью противотанковыми минами ПТМ-3. Вес мины 4,9 кг, вес ВВ 1,8 кг. Боевая машина одним залпом обеспечивает дистанционное минирование 250 га местности. Самоликвидация мин производится через 16–24 часа.

Также принят на вооружение реактивный снаряд 9М27К1 с кассетной головной частью 9Н516, оснащенной боевыми элементами осколочного действия с надземным подскоком 9Н235 (шифр «Попрыгунья»).

Постановлением Совмина № 622–205 от 1 июня 1983 г. принят на вооружение реактивный снаряд 9М27С с зажигательной головной частью 9Н128С (шифр «Абрикос»).

Наконец, для морального воздействия на противника для системы «Ураган» был создан снаряд 9М27Д с агитационной кассетной головной частью 9Н128Д (шифр «Абзац»).

Система «Смерч» является уникальной РСЗО не только из-за своей мощности и дальности, но и из-за куда большей точности стрельбы. Ракеты же «Смерча» летят на расстояние 70 км, а рассеивание по дальности составляет всего 0,21 %, то есть около 150 м, что приближает ее по меткости к артиллерийским орудиям.

Как же удалось достигнуть такой уникальной меткости? Дело в том, что «Смерч» — первая в мире реактивная система залпового огня с управляемыми ракетами, а, кроме того, стабилизация ракеты в полете происходит и за счет вращения ее с большой скоростью вокруг продольной оси. Таким образом, эти ракеты являются и первыми в мире вращающимися управляемыми ракетами.

Коррекция полета ракеты по углам тангажа и рысканья осуществляется газодинамическими рулями, приводы которых действуют от газа высокого давления из бортового газогенератора.

Боевая машина 9А52 для РСЗО «Смерч» была создана на шасси мощного автомобиля МАЗ-543М. Машины этого типа уже применялись в пусковых установках зенитного комплекса С-300П и оперативно-тактических ракет Р-17.

Данные РСЗО «Смерч»

Индекс системы — 9К58

Индекс боевой машины — 9А52–2

Шасси боевой машины — МАЗ-543М

Калибр, мм — 300

Число труб — 12

Угол возвышения, град — до +55

Угол горизонтального наведения, град — 60

Вес боевой машины, кг:

без снарядов и расчета — 33 700

со снарядами и расчетом — 43 700

Дальность стрельбы, км:

максимальная — 70

минимальная — 20

Площадь поражения одним залпом, га — 672

Тип двигателя — Д-12А-525А

Мощность, л.с. — 525

Скорость движения по шоссе, км/час — до 60

Запас хода по топливу, км — 650

Боевой расчет, чел — 4

Габариты боевой машины, м:

длина — 12,4

ширина — 3,1

высота — 3,1

В состав комплекса РСЗО «Смерч» входит транспортно-за-ряжающая машина 9Т234–2, созданная на шасси автомобиля МАЗ-543А. Возимый боекомплект на транспортно-заряжа-ющей машине — 12 снарядов.

Важный вклад в повышение боевой эффективности РСЗО «Смерч» внесла автоматизированная система управления огнем «Виварий», изготовляемая Производственным объединением «Контур» (г. Томск). Система управления огнем размещается в кузове фургона на шасси автомобиля КамАЗ-4310. «Виварий», оснащенный ЭВМ Е-715–1.1, задает полетные данные для шести боевых машин РСЗО «Смерч».

300-мм реактивная система залпового огня «Смерч» принята на вооружение Постановлением Совмина № 1316–323 от 19 ноября 1987 г. До сих пор РСЗО «Смерч» не имеет аналогов в мире.

В конце 1990-х годов была создана новая боевая машина 9А52–2Т. Ее артиллерийская часть осталась практически без изменений, но в качестве шасси был использован чешский автомобиль «Татра» Т816. Благодаря этому вес пусковой установки снизился с 43,7 т до 39,5 т, а расчет уменьшился до 3 человек. Соответственно, была создана и транспортно-заряжающая машина 9Т234–2Т на шасси «Татра» Т816.

К 1991 г. на вооружении Советской армии состояло три бригады РСЗО «Смерч»:

336-й реактивный артиллерийский полк (Белорусский ВО) — 48 РСЗО;

337-й реактивный артиллерийский полк (Прибалтийский ВО) — 47 РСЗО;

371-й реактивный артиллерийский полк (Одесский ВО, в составе 55-й артиллерийской дивизии) — 48 РСЗО.

Согласно справочнику «Jane» в 2001 г. около 300 боевых машин состояло на вооружении армии России, 94 — Украины, 48 — Белоруссии, 6 — Объединенных арабских эмиратов. Кроме того, системы «Смерч» поступили в армии Индии и Кувейта.

Как и в других РСЗО, боевые возможности «Смерча» определяются главным образом его снарядами.

Снаряд 9М55К с головной частью с осколочными боевыми элементами предназначен для поражения живой силы и небронированной военной техники в местах их сосредоточения. Дальность стрельбы максимальная 70 км, минимальная 20 км. Длина снаряда 7600 мм. Вес 800 кг. Головная часть 9Н139 весом 243 кг содержит 72 боевых элемента 9Н235. Каждый элемент весит 1,75 кг и содержит 312 г взрывчатого вещества, а также 96 поражающих осколков весом по 4,5 г и 360 поражающих осколков весом по 0,75 г. Элемент имеет форму цилиндра длиной 263 мм и диаметром 65 мм. Время самоликвидации боевого элемента 110 секунд.

Снаряд 9М55К1 с самоприцеливающимися боевыми элементами предназначен для поражения сверху группировок бронированной военной техники и танков. Дальность стрельбы максимальная 70 км, минимальная 25 км. Весогабаритные характеристики те же, что и у снаряда 9М55К. Кассетная головная часть 9Н152 оснащена пятью самоприцеливающимися боевыми элементами, комплектуемыми двухдиапазонными инфракрасными координаторами, обеспечивающими поиск цели под углом 30°. Самоприцеливающиеся боевые элементы «Мотив-ЗМ» весом по 15 кг содержат заряд в 4,5 кг взрывчатого вещества. Элемент способен пробить под углом 30° к нормали гомогенную 70-мм броню, то есть поразить сверху практически любой танк. Боевые элементы с габаритными размерами 284 х 255 х 186 мм аналогичные применяемым в авиационной разовой бомбовой кассете РБК-500. Время самоликвидации при достижении поверхности земли не превышает минуты.

Снаряд 9М55Ф с отделяемой осколочно-фугасной боевой частью предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, разрушения командных пунктов, узлов связи и объектов военно-промышленной структуры. Дальность стрельбы максимальная 70 км, минимальная 25 км. Вес снаряда 810 кг. Головная часть весом 258 кг содержит 95 кг взрывчатого вещества и 110 готовых поражающих элементов весом по 50 г.

Снаряд 9М55К5 с кумулятивно-осколочными боевыми элементами предназначен для поражения открытой и укрытой живой силы и легкобронированной военной техники. Дальность стрельбы и весогабаритные характеристики те же, что и у снаряда 9М55К. Кассетная головная часть 9Н176 весом 243 кг содержит 646 боевых элементов весом по 240 г. Они имеют цилиндрическую форму длиной 118 мм и диаметром 43 мм. Считается, что элементы могут пробивать по нормали броню до 120 мм.

Снаряд 9М55К4 для противотанкового минирования местности предназначен для оперативной дистанционной постановки минных полей как перед подразделениями боевой техники противника, находящимися на рубеже атаки, так и в районе их сосредоточения. Дальность и весогабаритные характеристики те же. Кассетная головная часть 9Н539 весом 243 кг содержит 25 противотанковых мин. Габаритные размеры мины 330 х 84 х 84 мм. Вес мины 4,85 кг. Мина содержит 1,85 кг мощного ВВ. Время самоликвидации противотанковой мины от 16 до 24 часов.

Снаряд 9М528 с осколочно-фугасной головной частью предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, разрушения командных пунктов, узлов связи и объектов военно-промышленной структуры. Существенным отличием снаряда является увеличение максимальной дальности стрельбы с 70 км до 90 км, минимальная же дальность осталась без изменений — 25 км. Вес снаряда 815 кг, длина 7600 мм. Головная часть весом 243 кг содержит 95 кг взрывчатой смеси и 800 готовых поражающих элементов. Вес каждого элемента 50 г. Взрыватель контактный мгновенного и замедленного действия.

Снаряд 9М55С с термобарической головной частью предназначен для поражения живой силы, открытой и укрытой в фортификационных сооружениях открытого типа и объектах небронированной и легкобронированной военной техники. Дальность стрельбы от 70 до 25 км. Длина снаряда 7600 мм, вес 800 кг. Головная часть весом 243 кг содержит около 100 кг взрывчатой смеси. Взрыв этой смеси создает термическое поле радиусом до 25 км, где температура не менее 1000 °C. Время существования термического поля не менее 1,4 с. Время самоликвидации боевой части от 110 до 160 секунд.

Я намеренно сухо описал действия боевых частей наших РСЗО, но уверен, что внимательный читатель оценил их огромное разрушающее и поражающее воздействие. Потери противника от батареи РСЗО «Ураган» или «Смерч» могут быть соизмеримы лишь с действием тактического ядерного оружия. Другой вопрос, что ядерный удар сейчас может нанести любая самоходная установка калибра 152 мм и выше; танк, у которого пушка заменена на пусковую установку неуправляемой ракеты;[139] безоткатная пушка на джипе или просто ядерный фугас, спрятанный далеко под грунтом. Естественно, что танки типа «Таран» имели куда большую боевую устойчивость, чем батарея РСЗО, а джип с безоткатной пушкой типа «Дэви Крокет» на порядок или два дешевле батальона «Смерча».

Зато плюсом больших РСЗО является то, что наши и зарубежные обыватели считают их обычным оружием типа пушки или танка. И применение РСЗО не вызывает особых эмоций у «прогрессивной общественности», в отличие тактического ядерного оружия. Хотя применение мощных РСЗО по городам и населенным пунктам может вызвать огромные разрушения и гибель тысяч людей, соизмеримые или даже большие, чем в Хиросиме.

Современная «начинка» боевых частей РСЗО — в чем-то «палка о двух концах». С одной стороны, ведущая мировая держава может с помощью РСЗО легко подавлять армии и партизанские отряды слаборазвитых стран. С другой стороны, партизаны рано или поздно найдут боевые части РСЗО и разберутся в их устройстве. Можно себе представить, какой эффект будет от применения партизанами боевых элементов с готовыми поражающими частями в городах США или Европы.

Что же касается боевых частей, создающих радиопомехи, всяких там электромагнитных бомб, то они могут оказаться «джином, выпущенным из бутылки» придурковатым мальчиком. Взрыв нескольких таких бомб в большом городе может вывести из строя компьютеры и управляющие системы и привести к техногенным катастрофам и огромным потерям в экономике.

В годы Великой Отечественной войны советские моряки устанавливали различные пусковые устройства для реактивных снарядов М-8 и М-13 на бронекатерах, торпедных и сторожевых катерах, на десантных судах и даже на рыболовецких сейнерах. Анализ результатов применения снарядов М-8 и М-13 показал, что стрельба по берегу во многих случаях была эффективна, но результаты стрельб по морским (речным) целям были тождественны нулю.

Аналогичные результаты были получены и в других странах. Это и определило «экологическую нишу» РСЗО во флоте. Там они использовались исключительно для борьбы с подводными лодками и огневой поддержки десанта.

В 1951 г. была начата разработка специальной корабельной установки С-39 «Град» (не путать с армейской БМ-21 «Град») для стрельбы 140-мм турбореактивными снарядами М-14–0Ф. НИИ-303 делал специальную систему ПУС для С-39,

ЦНИИ-173 — систему приводов наведения. По состоянию на 1 января 1955 г. опытный образец установки С-39 находился в стадии узловой сборки и монтажа на барбете. Данные о принятии на вооружение установки С-39 отсутствуют.

Несколько позже на вооружение были приняты две установки для стрельбы 140-мм снарядами М-14-ОФ. Это были отечественная пусковая установка БМ-14–17 с семнадцатью гладкими трубами длиной 1100 мм и польская установка WM-18c восемнадцатью трубами. Обе установки мало отличались от своих армейских аналогов. Заряжание производилось вручную с палубы корабля, наведение также велось вручную. Стрельба велась только со стоящего корабля при отсутствии качки. Лишь с пусковой установки WV-18 в отдельных случаях огонь мог вестись с ходу при выходе в расчетную точку по скомандованным данным.

Установки БМ-14–17 получили бронекатера проекта 1204, боекомплект 34 снаряда. Установки WM-18 имели десантные корабли проекта 773 (польской постройки), боекомплект 90 снарядов на одну пусковую установку.

140-мм корабельный комплекс НУРС А-22 «Огонь», созданный в НПО «Сплав», предназначен для стрельбы 140-мм снарядами М-14-ОФ и более мощными снарядами: зажигательными ЗЖС-45 (вес огнесмеси 4,8 кг) и осколочно-фугасными ОФ-45(вес ВВ 5,6 кг).

Пусковая установка МС-227с 22 направляющими в походном положении скрывалась под палубой. Прицел оптический «Шелонь-14».

Перезаряжание системы производилось расчетом вручную в подпалубном помещении с помощью двухлоткового подавателя.

Данные установки МС-227

Дальность стрельбы, м: максимальная — 4500

минимальная — 800

Число направляющих пусковой установки, шт — 22

Вес пусковой установки, кг — 1700

Вес комплекса без боезапаса, кг — 2000

Боевая готовность комплекса с момента обнаружения цели, с не более — 8

Вес дальномерно-визирного устройства, кг — 300

Комплекс «Огонь» был принят на вооружение десантных кораблей на воздушной подушке типа «Зубр» проекта 12 322. В носовой части корабля размещены две пусковые установки MG-227.

Головной корабль проекта 12 322 был построен ПО «Алмаз» в 1988 г. в Ленинграде. Там же и на Феодосийском судостроительном заводе было построено и введено в строй 9 «Зубров», из которых один достался ВМС Украины. Несколько кораблей остались недостроенными.

Понятно, что дальность стрельбы комплекса «Огонь» — всего 4,5 км — была терпима только для малого десантного корабля, который к тому же мог выходить на берег. А для больших десантных кораблей требовалась дальнобойная РСЗО. И чтобы не изобретать велосипеда, моряки решили использовать столь хорошо зарекомендовавший себя на суше «Град».

Тактико-техническое задание на разработку комплекса для стрельбы 122-мм неуправляемыми реактивными снарядами было утверждено заместителем Главкома ВМФ 12 января 1966 г.

Комплекс получил индекс А-215, снаряды были взяты без изменений от сухопутного комплекса «Град». Комплекс А-215 включает в себя пусковую установку МС-73, систему управления стрельбой «Гроза-1171», лазерное дальномерное визирное устройство и боекомплект 160 снарядов.

Первый опытный образец пусковой установки МС-73 был изготовлен в середине 1969 г. на заводе № 172. В III–IV кварталах 1969 г. он прошел заводские испытания в Перми, а затем был отправлен на наземные полигонные испытания. В I квартале 1970 г. заводом сдан второй экземпляр МС-73. Заряжающее устройство и другие подпалубные части установки делал завод «Баррикады».

Корабельные испытания А-215 были проведены на Балтийском море с 20 марта по 7 мая 1972 г. на большом десантном корабле «БДК-104» проекта 1171 (заводской № 300).

В ходе испытаний произведено 300 выстрелов армейским снарядом М-210Ф при волнении моря до 6 баллов. При 300 выстрелах отказов и задержек не было, за исключением ненадежной работы контактов наличия снарядов в трубах пусковой установки.

По результатам корабельных испытаний комплекс А-215 был рекомендован к принятию на вооружение кораблей проекта 1171 (заводские номера 295–301 и последующие) и кораблей проекта 1174.

На корабельных испытаниях в 1973 г. надежность опытного образца дальномерного визирного устройства, точность систем наведения и стабилизация лазерного луча оказались ниже тактико-технического задания, и дальномерное визирное устройство на вооружение принято не было.

Позже ЦНИИАГ МОП и ЛОМО[140] разработали схему автономной косвенной стабилизации. На ее основе в 1977 г. было создано дальномерно-визирное устройство ДВУ-2 для установок А-215 и АК-130-МР-184. Установка А-215 с ДВУ-2 была принята на вооружение в 1978 г.

Данные комплекса А-215

Калибр, мм — 122

Число стволов — 40

Угол ВН, град — 6°; +93°*

Угол ГН, град — 164°

Скорость ВН, град/с — 26,4

Скорость ГН, град/с — 29

Вес установки с устройствами хранения и подачи, кг — 15 038

Вес комплекса без снарядов и ЗИП, кг — 20 727

Вес комплекса со снарядами и ЗИП, кг — около 31 000

Расчет, чел — 2

Боекомплект, выстр — 160

Интервал между пусками снарядов в залпе, от производства первого выстрела, с — 0,5

Время заряжания — 46

Время перезарядки, с — 120

Время расстрела всего боекомплекта, мин — 7,3

Данные снаряда 9М22 (М-210Ф)

Калибр, мм — 122

Длина снаряда, мм — 2855

Вес снаряда, кг — 66

Вес взрывчатого вещества, кг — 6,4

Дульная скорость снаряда, м/с — 50

Скорость снаряда в конце активного участка, м/с — 690

Дальность стрельбы: максимальная, м — 20 700

минимальная табличная, м — около 2000

* — По данные корабельных испытаний, а согласно рекламному проспекту угол ВН -10°; +65°. Надо полагать, что при отрицательных углах производятся только ремонтные работы.

В 1970 г. была начата разработка корабельного комплекса «Ураган-М» на базе армейской РСЗО «Ураган». В комплектации «Урагана-М» предложили использовать 220-мм реактивные снаряды и некоторые элементы установок 9П140. Согласно тактико-техническим требованиям «Ураган-М» должен был выпускать в залпе 24 снаряда из двух пакетов по 12 снарядов. Заряжающее устройство подпалубное, барабанного типа, на 10 залпов. В тактико-техническом задании был указан нелепо малый вес установки — 24 тонны. Очевидно, что даже без боекомплекта такая система должна была весить свыше 40 тонн. Дальнейшая судьба этого проекта неизвестна. Во всяком случае, на вооружение он принят не был.

В 1980-х годах в ГНПП «Сплав» «Град» научили бороться…, с подводными диверсантами (боевыми пловцами) и сверхмалыми подводными лодками. Для защиты входов в военно-морские базы и охраны морской границы на базе комплекса

«Град» был создан комплекс «Дамба», в состав которого вошла боевая машина БМ-21ПД, транспортная машина 95ТМ и реактивный снаряд ПРС-60. Этот снаряд благодаря чашкообраз-ному наконечнику обеспечивает безрикошетную стрельбу во всем диапазоне дальностей от 300 м до 5 км. Снаряд ПРС-60 содержит в себе 20 кг сильного взрывчатого вещества и подрывается в зависимости от установки взрывателя на глубине от 3 до 200 метров. Вес снаряда 75.3 кг. Длина снаряда 2745 мм.

Комплекс «Дамба» работает в сопряжении с гидроакустической станцией, входящей в систему береговой обороны, или в автономном режиме.

Примечания:

1

Архив народного хозяйства. Ф. 7297. О. 41. Д. 77. В деле есть даже адрес Баранова: Москва, ул. Мархлевского, д. 9/а, кв. 16.

13

Костенко Ю. П. Танки (воспоминания и размышления), часть II, М., 1997. С. 102–103.

14

Там же. С. 103–104.

135

Лука Мудищев — герой одноименной поэмы Ивана Семеновича Баркова.

136

НИИ-147 создано в 1945 г. В марте 1966 г. НИИ-147 переименован в Тульский Государственный научно-исследовательский институт точного машиностроения, а в мае 1977 г. — в научно-производственное объединение «Сплав». Последнее название — Государственное научно-производственное объединение «Сплав» — присвоено в 1992 г.

137

Эти элементы используются в системе «Град».

138

Дабы «не дразнить гусей», которые в силу своей важности не желают сами найти нужную информацию, автор сообщает, что данные по системам «Град», «Ураган» и «Смерч» взяты из двуязычного (русско-английского) проспекта предприятия «Алмаз» и из журнала «Техника и вооружение» № 3/2003.

139

Подобная система «Таран» проектировалась в конце 1960-х — начале 1970-х годов.

140

Центральный НИИ автоматики и гидравлики и Ленинградское оптико-механическое объединение.
