В состав электротехнического оборудования включены: электрические машины, силовые трансформаторы, электрические сети, устройства РЗА, электрические аппараты низкого и высокого напряжения, аккумуляторные батареи, электроизмерительные приборы, средства связи и сигнализации, электросварочное оборудование.

Рекомендации по ТО и ремонту, нормативы периодичности продолжительности и трудоемкости ремонта, нормы расхода материалов и запасных частей на ремонт для каждого из перечисленных типов оборудования, кроме устройств РЗА, разработаны по единой схеме и даны как для их индивидуального применения, так и для использования в составе технологических комплексов.

При разработке данного раздела Справочника учтены предложения о необходимости унификации состава работ ТО, текущего и капитального ремонтов по типам оборудования, а также пожелания по расширению номенклатуры материалов и запасных частей на текущий и капитальный ремонты каждого типа оборудования.

При установлении нормативов периодичности ремонтов электротехнического оборудования учитывалась необходимость максимально возможного сближения периодичности ремонта электротехнического оборудования и технологических комплексов, с которыми взаимодействует или конструктивно объединено это оборудование.

Страховой запас электротехнического оборудования, запчастей к нему и материалов установлен из расчета обеспечения восстановления работоспособности вышедшего из строя оборудования в кратчайшие сроки и с минимальными потерями (затратами).

Указания по ТО и ремонту приведены для следующих типов электрических машин: асинхронные, синхронные и постоянного тока.

7.1.1. Техническое обслуживание для всех видов электрических машин, находящихся в эксплуатации, включает в себя операции нерегламентированного и регламентированного обслуживания.

7.1.2. При ТО производятся следующие работы: мелкий ремонт, не требующий специальной остановки машины и осуществляемый во время перерывов в работе технологических установок с целью своевременного исправления незначительных дефектов, в том числе: подтяжка контактов и креплений; смена щеток; регулировка траверс, устройств, обеспечивающих выходные параметры генераторов, умформеров и преобразователей; регулировка защиты; протирка и чистка доступных частей машины (наружных поверхностей, колец, коллекторов и т. д.); повседневный контроль выполнения ПТЭ и инструкций заводов-изготовителей, в частности, контроль нагрузки, температуры подшипников, обмоток и корпуса, а для машин с замкнутой системой вентиляции – температуры входящего и выходящего воздуха; контроль наличия смазки; проверка отсутствия ненормальных шумов и гула, а также отсутствия искрения на коллекторах и кольцах; повседневный контроль исправности заземления; отключение электромашин в аварийных ситуациях; участие в приемо-сдаточных испытаниях после монтажа, ремонта и наладки электрических машин и систем их защиты и управления.

7.1.3. Для взрывозащищенных электродвигателей дополнительно производится: проверка состояния взрывонепроницаемой оболочки; затяжка креплений болтов, гаек, охранных колец; проверка исправности вводных устройств, наличия элементов уплотнения и закрепления кабелей. Для электродвигателей, работающих в подземном варианте, производится: очистка дренажных отверстий во фланцах для выпуска масла и вывинчивание винтов нижних смазочных отверстий, проверка системы подвода и отвода воды; проверка наличия уплотнительных резиновых колец, заглушек и изоляторов, токоведущих зажимов вводных устройств и кабелей всех размеров.

7.2.1. Типовая номенклатура работ при текущем ремонте электрических машин включает в себя все операции ТО и, кроме того:

электродвигатели асинхронные с короткозамкнутым ротором: частичная разборка электродвигателя; проверка исправности работы и крепления вентилятора; проточка шеек вала ротора и ремонт «беличьей клетки» (при необходимости); проверка зазоров; смена фланцевых прокладок и закладка смазки в подшипники качения; замена изношенных подшипников качения, промывка подшипников скольжения и, при необходимости, их перезаливка; восстановление заточек у щитов электродвигателя; сборка электродвигателя с испытанием на холостом ходу и в рабочем режиме; проверка креплений машины и исправности заземлений;

электродвигатели асинхронные с фазным ротором: разборка электродвигателя; устранение поврежденных мест обмоток статора и ротора без их замены; промывка механических узлов и деталей электродвигателя; замена неисправных пазовых клиньев и изоляционных втулок; пропитка и сушка обмоток; покрытие обмотки покрывным лаком; проверка исправности и крепления вентилятора; при необходимости – проточка шеек вала ротора, проверка зазоров, смена фланцевых прокладок, промывка и закладка смазки в подшипники качения, замена изношенных подшипников качения, промыва подшипников скольжения и при необходимости их перезаливка, восстановление заточек у щитов электродвигателя, проточка и шлифовка колец, при необходимости – их замена, регулирование и крепление траверсы щеткодержателя, ремонт щеточного механизма, замена щеток, сборка электродвигателя с испытанием на холостом ходу и в рабочем режиме, проверка креплений электродвигателя и исправности заземления;

электродвигатели асинхронные высоковольтные и синхронные: разборка электродвигателя и осмотр его деталей; ремонт изоляции обмоток, пропитка и сушка; замена неисправных клиньев, крепящих обмотку; замена износившихся бандажей, замена щеток, осмотр и проверка работы пусковых устройств электродвигателя; замер зазоров между ротором и статором; сборка электродвигателя и испытание (пробные пуски);

электрические машины постоянного тока: проверка доступных креплений, состояния коллектора и щеткодержателей; проверка состояния всего вспомогательного оборудования на машине; разборка электромашины; проверка состояния подшипников, шеек вала с измерением зазоров, изоляции подшипников, смена смазки; продороживание коллектора, снятие фасок пластин, шлифовка коллектора, ремонт щеткодержателей, замена изношенных щеток, проверка обмоток и бандажей с замером сопротивления изоляции; проверка состояния пазовых клиньев, бандажей, распорок уравнителей, нажимных планок, обмоткодержателей; проверка состояния паек якоря методом падения напряжения; восстановление лаковых покрытий обмоток и других частей; измерение зазоров междужелезного пространства и сборка машины; проверка состояния заземления корпуса машины; испытание в работе.

7.2.2. Для взрывозащищенных электродвигателей дополнительно производится проверка взрывозащитных поверхностей фланцев и их уплотнений, проверка качества уплотнения кабеля, соответствия размеров уплотнительного кольца диаметру расточки ввода; проверка сопротивления изоляции электродвигателя, состояния контактных колец, щеткодержателей и щеток (для электродвигателей с контактными кольцами), контроль ширины взрывонепроницаемых щелей (зазоров) между крышками и корпусом.

7.3.1. Типовая номенклатура работ при капитальном ремонте электрических машин включает в себя все операции текущего ремонта и, кроме того:

электродвигатели асинхронные с короткозамкнутым ротором: полная разборка электродвигателя с полной или частичной заменой обмоток; проточка шеек вала или замена вала ротора; балансировка ротора; замена вентилятора и фланцев; сборка электродвигателя и испытание его под нагрузкой;

электродвигатели асинхронные с фазным ротором: полная разборка электродвигателя с полной или частичной заменой обмоток статора и ротора; замена при необходимости вала ротора; переборка колец; балансировка ротора; ремонт замыкающего и контактного устройств; замена вентилятора и фланцев; замена щеточного механизма; сборка и окраска электродвигателя и испытание его под нагрузкой;

электродвигатели асинхронные высоковольтные и синхронные: полная разборка электродвигателя и устранение обнаруженных дефектов; выемка ротора, ремонт ротора (железа ротора и обмотки или стержней клетки и контактных колец); ремонт подшипников; ремонт статора (железа статора и обмотки); замена (частичная или полная) обмоток (катушек полюсов) при необходимости; измерение и испытание электрической прочности изоляции обмоток; ремонт воздухоохладителя и системы охлаждения; сборка электродвигателя и испытание в рабочем режиме;

электрические машины постоянного тока: полная разборка электрической машины; промывка узлов и деталей; замена неисправных пазовых клиньев и изоляционных обмоток или их ремонт с последующей не менее чем двухкратной пропиткой; правка, проточка шеек или замена вала ротора и ремонт «беличьей клетки»; ремонт или изготовление подшипниковых щитов и фланцев; переборка контактных колец или коллектора; ремонт и регулировка щеточных механизмов; полная пропайка «петушков»; замена вентилятора и крепежных деталей; проверка крепления активного железа на валу и в статоре и его ремонт при необходимости; сборка и окраска электрической машины, испытание в соответствии с ГОСТ для новых машин. Для электромашин мощностью более 200 кВт – разборка машины с выемкой якоря или сдвигом магнитной системы, производство измерений и испытаний в целях выявления дефектов; чистка и пропитка, сушка и покраска обмоток; подтяжка и проточка коллектора, перезаклиновка якоря и замена стальных бандажей, перезаливка или замена подшипников; при необходимости – полная или частичная перемотка обмоток машины, переборка или замена коллектора; балансировка якоря; сборка машины; внешняя окраска, испытание машины на холостом ходу и под нагрузкой.

7.3.2. Для взрывозащищенных электродвигателей дополнительно выполняется полное восстановление элементов взрывозащиты, взрывонепроницаемой оболочки с последующим гидравлическим испытанием деталей и сборочных единиц.

7.4.1. Ремонт электрооборудования, связанный с восстановлением и изготовлением деталей и сборочных единиц, неисправность которых может повлечь за собой нарушение взрывозащищенности электрооборудования, а также ремонт, который в соответствии с ПТЭ электроустановок потребителей и Правилами безопасности в угольных и сланцевых шахтах запрещается производить эксплуатационному персоналу, должен выполняться ремонтными предприятиями (цехами, участками), имеющими специальное разрешение Федерального надзора.

7.4.2. С целью обеспечения надлежащего качества ремонта электрооборудования при проведении подготовительных работ ремонтному предприятию (цеху, участку) необходимо:

иметь в наличии ремонтную документацию,

оснастить предприятие (цех, участок) необходимым оборудованием, приспособлениями и инструментом;

провести организационно-технические мероприятия, обеспечивающие квалифицированную проверку элементов взрывозащиты и определение необходимого объема ремонта;

провести обучение кадров.

7.4.3. Ремонтное предприятие (цех, участок) должно быть оснащено: специальными приспособлениями и подъемно-транспортными

механизмами, обеспечивающими качественную разборку и исключающими дополнительные повреждения деталей и сборочных единиц;

комплектом измерительного инструмента, позволяющего производить контроль параметров взрывозащиты;

механическим, сварочным и другим оборудованием, позволяющим вести восстановление элементов взрывозащиты на деталях взрывонепроницаемой оболочки методами сварки, наплавки, механической обработки, установки ремонтных деталей и т. д.;

комплектом технологического оборудования и материалов, позволяющих ремонтировать обмотки в соответствии с классом нагревостойкости изоляции ремонтируемого электрооборудования;

стендом для проведения гидравлических испытаний деталей и сборочных единиц взрывонепроницаемой оболочки с комплектом приспособлений;

стендом и приборами для проведения электрических испытаний;

тарой и стеллажами, исключающими возможность повреждения элементов взрывозащиты электрооборудования в процессе транспортировки и хранения.

Ремонтировать и испытывать электрооборудование должен квалифицированный персонал, прошедший специальное обучение, сдавший экзамены и получивший удостоверение на право ремонта.

7.4.4. Текущий ремонт взрывозащищенных электрических машин рекомендуется проводить не реже 1 раза в год для двигателей с частотой вращения 1500 об/мин и не реже 1 раза в 6 месяцев для двигателей с частотой вращения 3000 об/мин.

7.4.5. При аварийном ремонте двигателей (в результате неправильной эксплуатации, перегрузок двигателя и т. д.) отнесение его к определенному виду ремонта производится в зависимости от характера повреждений и объемов ремонта.

7.4.6. Нормативные сроки капитального ремонта могут корректироваться службой главного энергетика предприятия на основе анализа технического состояния оборудования.

7.4.7. При замене обмоток ремонтное предприятие (цех, участок) должно иметь в наличии комплект технологического оборудования и материалов, позволяющих ремонтировать обмотки в соответствии с классом нагревостойкости изоляции ремонтируемых двигателей, но не ниже класса В по ГОСТ 8865—78. При этом необходимо иметь в виду, что в ремонт могут поступать двигатели с изоляцией класса нагревостойкости Н.

7.4.8. Во избежание повреждения изоляции пакета статора и деформации посадочных поверхностей центрирующих заточек станины при демонтаже обмоток с выжиганием изоляционных материалов в специальных печах необходимо иметь автоматические или следящие устройства контроля температуры, которая не должна превышать 400 °C.

При демонтаже обмоток необходимо предусмотреть защиту посадочных поверхностей и торцов центрирующих заточек станины от повреждений.

7.4.9. Во избежание повреждения посадочных поверхностей деталей и сборочных единиц не допускается разборка двигателей ударами по выступающему концу вала.

7.4.10. При разборке двигателей необходимо принять меры, исключающие перекос ротора.

7.4.11. Обмотки и токоведущие части должны быть надежно закреплены, пазовые клинья плотно забиты в пазы без слабины.

7.4.12. Сопротивление изоляции и электрическая прочность изоляции обмоток должны соответствовать требованиям ремонтной документации. Витки проволочных бандажей должны быть наложены плотно, без пропусков и перекрещиваний. Каждый слой проволочного бандажа должен быть тщательно пропаян. Замки бандажа должны быть плотно подбиты и пропаяны. Весь бандаж должен иметь блестящую поверхность, без черновин и пятен. При простукивании легким молотком бандаж не должен издавать дребезжащего или глухого звука.

7.4.13. Щетки должны быть притерты к поверхности контактных колец. Установка на двигатель щеток различных марок не допускается.

7.4.14. Двигатели на два напряжения должны соединяться на напряжение сети, указанное в заказе.

7.4.15. При замене подшипников должны быть применены подшипники классов точности не ниже применяемых предприятиями-изготовителями.

7.4.16. При сборке двигателей свободное пространство камер подшипниковых узлов должно быть на 0,65 объема заполнено смазкой, указанной в ремонтной документации, а для двигателей с частотой вращения 3000 об/мин – на 0,5 объема.

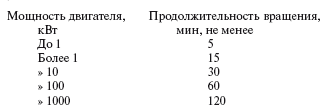

7.4.17. Испытания двигателей должны проводиться в соответствии с инструкциями заводов-изготовителей.

7.4.18. Для синхронных и асинхронных двигателей, наиболее массовых в ремонте, устанавливается перечень электрических испытаний, которым должен подвергаться каждый отремонтированный двигатель в зависимости от вида ремонта.

7.4.19. Программа приемо-сдаточных испытаний для двигателей повышенной надежности против взрыва принимается в соответствии с ТУ предприятия-изготовителя.

7.4.20. Каждый отремонтированный двигатель должен пройти обкатку без нагрузки при номинальной частоте вращения в течение времени, указанного ниже:

7.4.21. При ремонте рудничных двигателей с заменой обмоток по технологическому процессу, отличающемуся от технологии предприятия-изготовителя, необходимо проводить испытания двигателя на влагоустойчивость.

При последующих ремонтах однотипных рудничных двигателей проведение испытаний на влагоустойчивость необязательно. Каждый отремонтированный двигатель должен иметь знак исполнения по взрывозащите.

7.4.22. В случае неудовлетворительного состояния таблички предприятия-изготовителя либо ее отсутствия должна быть прикреплена новая табличка, на которой указываются: наименование или товарный знак ремонтного предприятия; тип двигателя; мощность, кВт, соединение фаз; напряжение, В; номинальная частота вращения, об/мин;

номинальный ток, А; напряжение на кольцах ротора, В (для двигателей с фазным ротором), ток ротора, А (для двигателей с фазным ротором); ремонтный номер или номер заказа; дата выпуска из ремонта (год, месяц).

7.4.23. Ремонтное предприятие (цех) должно гарантировать соответствие отремонтированных двигателей требованиям заводских инструкций и обязано в течение 12 месяцев со дня начала эксплуатации, но не более двух лет со дня отгрузки двигателя с ремонтного предприятия безвозмездно ремонтировать двигатели, если в течение указанного времени будет обнаружено их несоответствие требованиям завода-изготовителя.

7.4.24. Каждое отремонтированное изделие должно быть испытано по программе приемо-сдаточных испытаний. Программа приемо-сдаточных испытаний зависит от вида ремонта.

7.4.25. В программу приемо-сдаточных испытаний входят электрические испытания, а также проверка:

комплектности отремонтированного электрооборудования;

соответствия электрооборудования в процессе ремонта и сборки требованиям ремонтной документации с контролем всех параметров, обеспечивающих взрывозащиту;

наличия необходимой сопроводительной документации.

Программа приемо-сдаточных испытаний, нормы испытаний, допускаемые отклонения показателей от номинальных значений устанавливаются ремонтной документацией на конкретное изделие.

7.4.26. Испытания электрооборудования в процессе ремонта могут производиться в несколько этапов, например: гидравлические испытания деталей взрывонепроницаемой оболочки, испытания обмоток в процессе их изготовления, стендовые испытания и т. д.

Результаты приемо-сдаточных испытаний записываются в журнале испытаний.

7.5.1. Периодичность ремонта установлена для электрических машин, работающих в нормальных условиях эксплуатации.

7.5.2. Трудоемкость ремонта приведена в табл. 7.1 только на ремонт собственно электрических машин без учета ремонта пускорегулирующих устройств и регуляторов частоты вращения, напряжения и другой коммутационной аппаратуры, трудоемкость ремонта которых устанавливается отдельно.

7.5.3. На ТО электрических машин следует предусматривать 10 % трудоемкости их текущего ремонта.

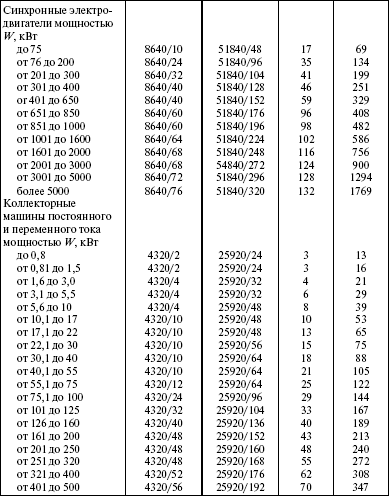

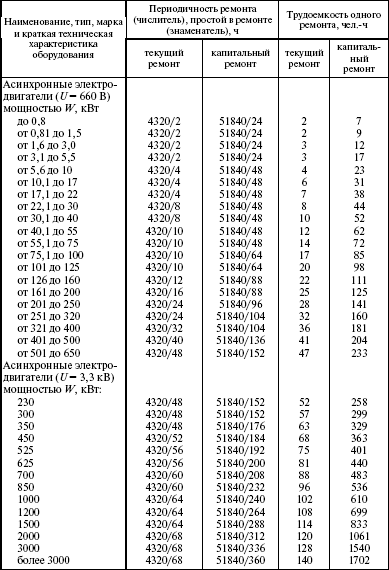

Таблица 7.1

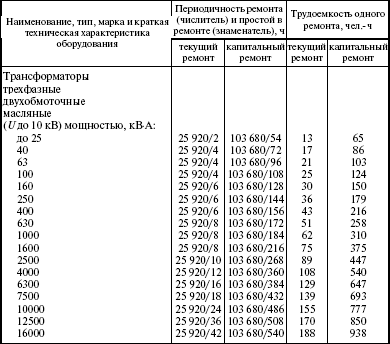

Нормативы периодичности, продолжительности и трудоемкости ремонта электрических машин

Примечания.

1. Для электрических машин, работающих в тяжелых условиях (горячие, химические, гальванические, деревообрабатывающие и им подобные цеха), а также используемых с длительными циклами непрерывных работ и с высокой степенью загрузки (приводы насосов, компрессоров, вентиляторов, кондиционеров, двигателей-генераторов, дробилок, мельниц, землесосов, умформеров и т. д.) капитальный ремонт следует планировать не реже, чем через 17 280 ч, текущий – не реже чем через 4320 ч. Разрешается производить ремонт электродвигателей, конструктивно входящих в состав оборудования, в соответствии с периодичностью ремонта этого оборудования, не превышающей приведенную в табл. 7.1.

2. Трудоемкость и продолжительность простоя в ремонте асинхронных электродвигателей приведена для электродвигателей с короткозамкнутым ротором. Для электродвигателей с фазным ротором, взрывозашищенных, многоскоростных, погружных и крановых трудоемкость и продолжительность простоя в ремонте принимается с коэффициентом 1,3.

3. Нормативы трудоемкости ремонта приведены для электродвигателей с невсыпными обмотками исходя из обеспечения их готовыми секциями заводского изготовления. Для электродвигателей с всыпными обмотками трудоемкость принимается с коэффициентом 1,8.

4. Нормативы трудоемкости ремонта приведены для машин с частотой вращения 1500 об/мин. Для электрических машин с другими частотами вращения вводятся следующие коэффициенты: 3000 об/мин – 0,8; 1000 об/мин – 1,1; 750 об/мин – 1,2; 600 об/мин – 1,4; 500 об/мин – 1,5.

5. Трудоемкость ремонта высоковольтных электродвигателей приведена для напряжения 3,3 кВ. Для электродвигателей напряжением 6,6 кВ и более трудоемкость следует принимать с коэффициентом 1,3.

6. Для двух– трех– и более машинных агрегатов, умформеров, двигателей-генераторов трудоемкость ремонта агрегата в целом принимается как сумма трудоемкостей ремонта всех входящих в состав агрегата машин (в том числе и привода), умноженная на коэффициент 1,6.

7.6.1. Нормы расхода материалов на капитальный ремонт, приведенные в табл. 7.3 и 7.4, установлены в зависимости от мощности электрических машин. Нормы расхода материалов на текущий ремонт установлены в процентах от соответствующих норм расхода на капитальный ремонт в следующих размерах: для электрических машин мощностью до 500 кВт – 30 %, более 500 кВт – 26 % по следующей номенклатуре: жесть белая, проволока сварочная, шины медные, картон электроизоляционный, лента киперная, гетинакс, текстолит, лакоткань (стеклоткань), масло машинное, смазка консистентная, керосин обезвоженный, материал обтирочный, шкурка шлифовальная, шнур крученый.

7.6.2. В табл. 7.2 приведены нормы страхового запаса электрических машин и запасных частей к ним.

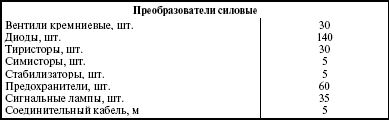

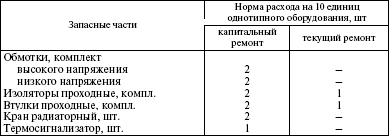

Таблица 7.2

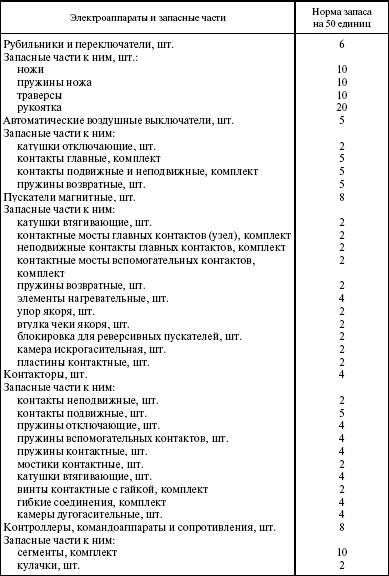

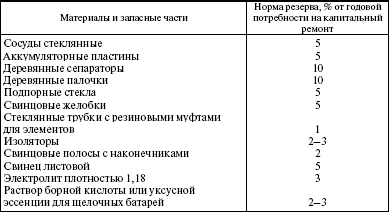

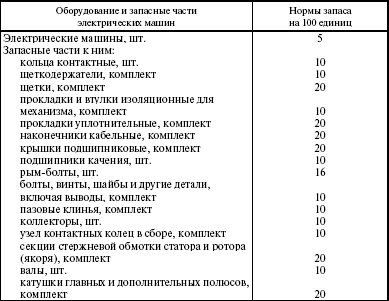

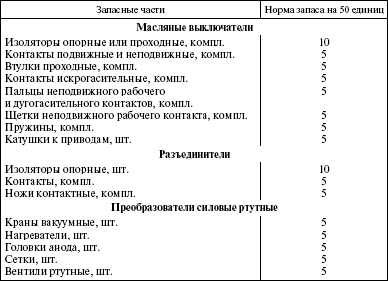

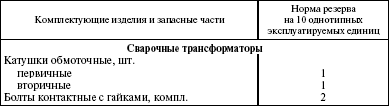

Нормы страхового запаса электрических машин и запасных частей

Примечание. Приведенные нормы запаса электрических машин и запасных частей к ним должны предусматриваться на каждый тип электрических машин, имеющих одинаковую конструкцию.

Для электрических машин, отнесенных к категории основного энергетического оборудования, норма запаса увеличивается на 50 %, если в остальном парке оборудования отсутствуют машины данных типов и моделей.

Таблица 7.3

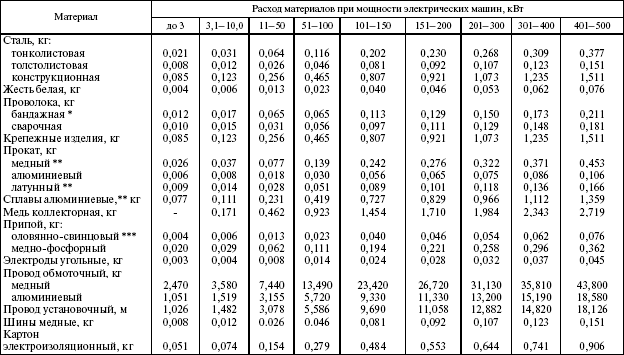

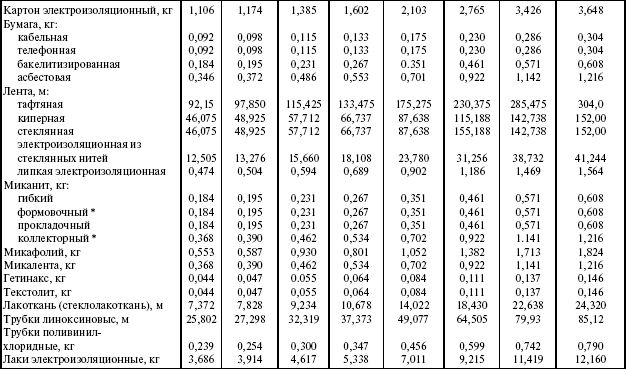

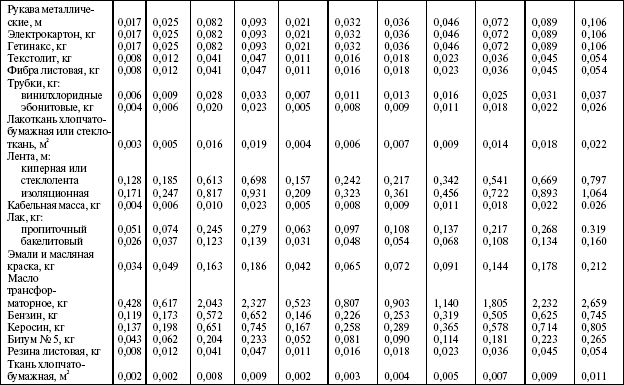

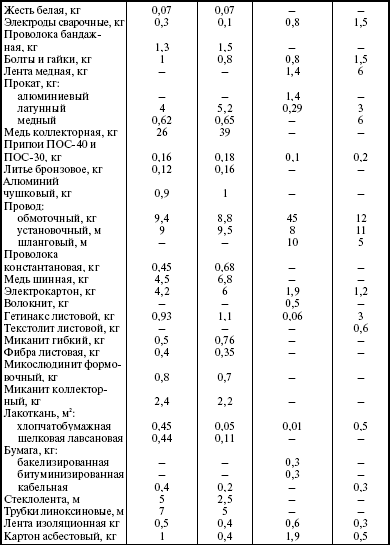

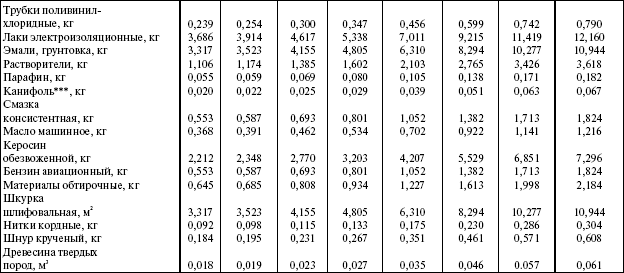

Нормы расхода материалов на капитальный ремонт электрических машин мощностью до 500 кВт

* Планируется только для коллекторных машин и электродвигателей с фазным ротором.

** Планируется для электродвигателей с короткозамкнутым ротором.

*** Для коллекторных машин и электродвигателей с фазным ротором вводится коэффициент 2,5.

Таблица 7.4

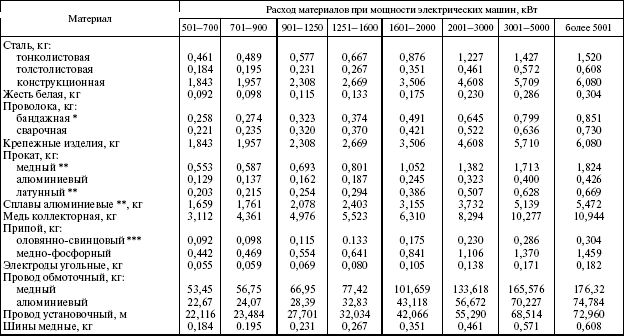

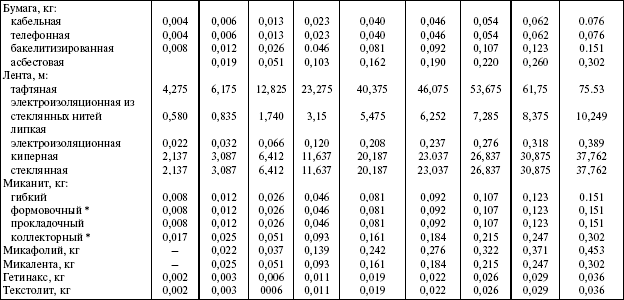

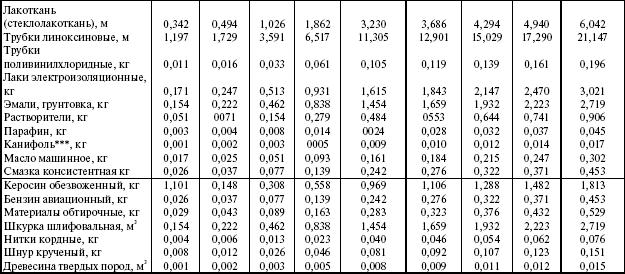

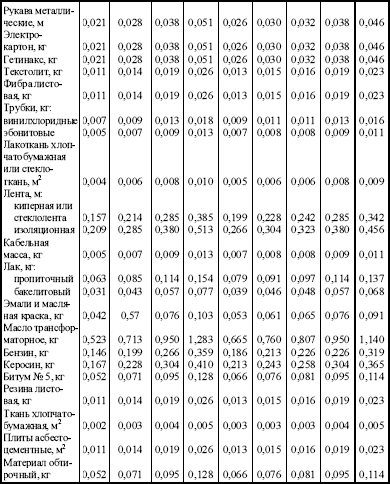

Нормы расхода материалов на капитальный ремонт электрических машин мощностью более 500 кВт

* Планируется только для коллекторных машин и электродвигателей с фазным ротором.

** Планируется для электродвигателей с короткозамкнутым ротором.

*** Для коллекторных машин и электродвигателей с фазным ротором вводится коэффициент 2,5.

Указания по ТО и ремонту в данном разделе приведены для электрических сетей следующих назначений:

воздушные линии электропередачи (ВЛ) напряжением до 35 кВ;

кабельные линии (КЛ) наружной и внутренней прокладки до 10 кВ;

внутрицеховые силовые сети до напряжением 1000 В, выполненные проводами различных марок и сечений;

осветительные сети и вторичные цепи;

магистральные сети из закрытых и открытых шинопроводов, шинные сборки;

сети заземления и заземляющие устройства.

При ТО электрических сетей проводятся следующие операции, предусмотренные ПТЭ и ППБ:

ВЛ: обходы и осмотры ВЛ напряжением до 1000 В – ежемесячно; ВЛ напряжением более 1000 В – еженедельно в дневное и ночное время; внеочередные осмотры ВЛ (независимо от напряжения) – после аварий, ураганов, половодий, при пожарах вблизи ВЛ, гололеде, морозе ниже минус 40 °C, после тумана и при других аналогичных режимах, влияющих на конструктивную целостность элементов ВЛ; принятие немедленных мер при аварийных ситуациях;

КЛ: наружный осмотр трасс КЛ напряжением до 10 кВ, проложенных в земле, – не реже 1 раза в 3 месяца; КЛ, проложенных в населенных пунктах, с усовершенствованным покрытием, – не реже 1 раза в 12 месяцев; КЛ, проложенных в коллекторах, туннелях, шахтах и по железнодорожным мостам, – не реже 1 раза в 24 месяца; кабельных муфт – не реже 1 раза в 6 месяцев; осмотры концевых кабельных муфт напряжением более 1000 В, установленных на трансформаторных подстанциях и распределительных пунктах при каждом осмотре оборудования; осмотр подводящих кабелей должен производиться по местным инструкциям; осмотр туннелей, шахт, кабельных полуэтажей и каналов на электростанциях (подстанциях) – персоналом электроцеха или дежурным персоналом предприятия по графику, утвержденному главным инженером электростанции или начальником электроцеха, не реже 1 раза в месяц; контроль состояния КЛ в районах с блуждающими в земле токами – в сроки, установленные местной инструкцией; профилактические испытания КЛ напряжением постоянного тока пятикратного значения номинального линейного напряжения для КЛ напряжением более 1000 В – 1 раз в год, напряжением до 1000 В – не реже 1 раза в 3 года;

внутрицеховые силовые и осветительные сети и вторичные цепи: проверка прочности крепления мест механической защиты, мест ввода в аппараты, распределительные пункты, защиты проводок в местах входа и выхода в трубы, проверка состояния заземления трубных проводок; осмотр мест прохода сетей через стены и перекрытия, проверка крепления и состояния конструкций, по которым проложены кабели и провода; восстановление нарушенной маркировки, надписей и предупредительных плакатов; осмотр изоляции электросетей, проверка состояния паек, плотности соединений и штуцеров во взрывоопасных и пожароопасных помещениях, состояния экранирующих оболочек и защитных покрытий, устранение провеса сетей, мест с поврежденной изоляцией; постоянный контроль отсутствия перегревов и соответствия сетей фактическим нагрузкам; принятие необходимых мер вплоть до немедленного отключения сетей при аварийных ситуациях; осмотры сетей с заполнением карт осмотров в установленные местными инструкциями сроки.

В объем работы по текущему ремонту входят операции ТО и, кроме того:

ВЛ: ремонт опор, столбов и поддерживающих конструкций, замена поврежденных изоляторов, сгнивших элементов отдельных опор; удаление ржавчины на бандажах и хомутах, их покраска; возобновление противогнилостных обмоток бандажей; перетягивание отдельных участков сети (при необходимости), измерение сопротивления изоляции и проверка состояния заземлителя, определение загнивания древесины; замер мегомметром сопротивления изоляции линии на земле и между фазами, определение падения напряжения или нагрева соединителей, измерение расстояний в местах пересечений, ревизия и ремонт разрядников, демонтируемых на зимнее время;

КЛ: осмотр и чистка кабельных каналов, туннелей, трасс, открыто проложенных кабелей, проходов через туннели, мосты, колодцы и др.; проверка доступа к кабельным колодцам и исправности крышек колодцев и запоров на них; ремонт кабельных каналов, траншей, устранение завалов, просадок и подмывов засыпки траншей, устранение разрушений траншей и навалов, обнажений кабеля и т. д., осмотр и чистка концевых воронок и соединительных муфт; рихтовка кабелей, заливка кабельной мастикой воронок и соединительных муфт; проверка заземления и устранение обнаруженных дефектов; восстановление нарушенной или утраченной маркировки; перекладка при необходимости отдельных участков кабельной сети; определение температуры нагрева кабеля и контроль коррозии кабельных оболочек; проведение установленных измерений и испытаний кабельных сетей;

осветительные сети: наружный осмотр проводки с устранением мелких дефектов, проверка состояния изоляции проводов и прочности креплений; проверка и чистка распаечных коробок, установка недостающих крышек; проверка изоляции спусков к светильникам, смена разбитых изоляторов и роликов, ревизия понижающих трансформаторов местного освещения; перетягивание, ремонт или смена отдельных участков сети, проверка исправности штепсельных розеток, выключателей, предохранителей со сменой негодных; проверка изоляции мегомметром, восстановление утраченной или нарушенной маркировки, мелкий ремонт групповых распределительных и предохранительных щитков и коробок; смена и восстановление электропроводки при выполнении работ по текущему ремонту стен, перегородок и перекрытий; проведение установленных измерений и испытаний;

внутрицеховые силовые сети: проверка прочности соединительных мест, механической защиты, особенно в местах выхода из труб, вводов в аппараты и клеммные щитки, проходов сквозь стены и перекрытия; проверка контактных соединений, проверка крепления по всей длине и перетягивание отдельных участков сети; восстановление нарушенной или утраченной маркировки, проверка состояния надписей и предупредительных плакатов, смена или ремонт отдельных износившихся участков сети, муфт, воронок и т. д., перепайка отдельных наконечников, переразделка кабельных воронок; проверка изоляции мегомметром, проверка соответствия плавких вставок и предохранителей номинальным токам и их замена при необходимости; проведение установленных измерений и испытаний.

В объем работ по капитальному ремонту входят все операции текущего ремонта и, кроме того:

ВЛ: верховые проверки с выемкой проводов и тросов из зажимов, ревизией и заменой некондиционных проводов, тросов, подвесной и оттяжной арматуры, полная перетяжка линий; измерение электрической прочности и частичная замена фарфоровых изоляторов натяжных и подвесных гирлянд (первый ряд в первый год эксплуатации); измерение сопротивления соединений медных, алюминиевых и сталеалюминиевых проводов, соединенных методом прессования и обжатия, ремонт соединений, выборочная проверка ржавления металлических подножников со вскрытием подножников, в зависимости от результатов – производство их окраски или осмоления; измерение сопротивления заземления опор с выборочным вскрытием отдельных элементов заземления; проверка наличия трещин в железобетонных опорах и приставках; выправление и замена до 50 % опор и их конструктивных элементов, полная перекраска опор и восстановление противогнилостных обмазок; проведение установленных измерений и испытаний;

КЛ: частичная или полная замена (по мере необходимости) участков кабельной сети, окраска кабельных конструкций; переразделка отдельных концевых воронок кабельных и соединительных муфт; устройство дополнительной механической защиты в местах возможных повреждений кабеля;

внутрицеховые силовые сети: частичная или полная замена проводов и кабелей, дополнительное крепление участков сети, не подлежащих замене;

осветительные сети: замена поврежденных участков сети, дополнительное крепление проводов и кабелей светильников, замена штепсельных розеток, выключателей, предохранителей, крышек распаечных коробок, неисправных трансформаторов местного освещения; исправление защиты проводов и кабелей от механических повреждений, протирка проводов;

магистральные сети из закрытых и открытых шинопроводов: ремонт или замена шин, замена изоляторов, ремонт и окраска корпуса шинопровода и опорных конструкций;

сети заземления: выборочное вскрытие грунта, осмотр и при необходимости полная или частичная замена элементов заземляющего устройства, находящегося в земле, магистратей и проводников заземляющей сети и их окраска; испытания в полном объеме;

заземляющие устройства: выборочное вскрытие грунта для осмотра элементов заземляющего устройства, находящихся в земле; измерение полного сопротивления петли «фаза – нуль»; очистка зумпфов главных заземлителей, проверка надежности соединений искусственных заземлителей.

8.4.1. Нормативы периодичности, продолжительности простоя в ремонте и трудоемкости ремонта электрических сетей приведены в табл. 8.1 с учетом их назначения и условий окружающей среды.

Таблица 8.1

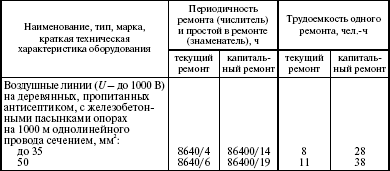

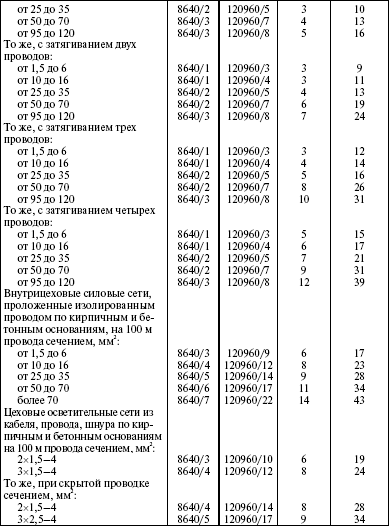

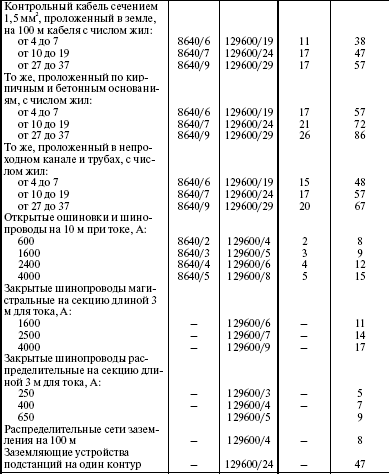

Нормативы периодичности, продолжительности и трудоемкости ремонта электрических сетей

* Для силовых кабелей с резиновой изоляцией передвижных электроустановок и механизмов капитальный ремонт производится через 17 280 ч.

** Периодичность капитального ремонта внутрицеховых силовых сетей в помещениях с повышенной опасностью следует планировать через 86 400 ч, а в особо опасных помещениях – через 25 920 ч.

8.4.2. Необходимость более частого проведения капитального ремонта ВЛ устанавливается главным энергетиком по результатам осмотров, измерений и испытаний.

8.4.3. В зависимости от способа прокладки, напряжения, сечения провода к данным табл. 8.1 применяются следующие поправочные коэффициенты:

для ВЛ напряжением 6 – 35 кВ – 1,3;

для контрольных кабелей сечением 2,5 мм² – 1,2; 4 мм² – 1,4; для внутрицеховых сетей, проложенных по деревянным основаниям, – 0,75;

для внутрицеховых сетей, проложенных на высоте более 2,5 м, – 1,1.

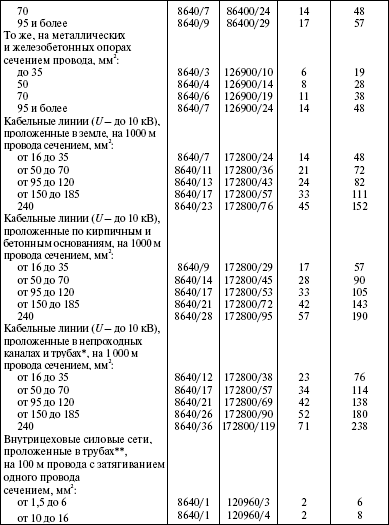

8.4.4. В табл. 8.2 и 8.3 приведены нормативы трудоемкости ремонта отдельных элементов силовой кабельной сети и контрольных кабельных сетей.

Таблица 8.2

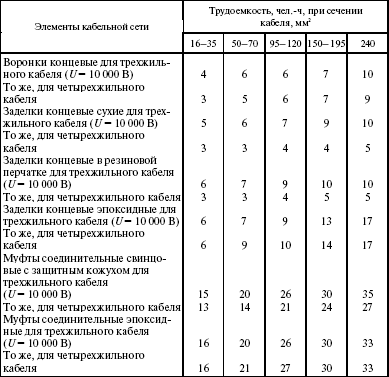

Нормативы трудоемкости ремонта элементов силовой кабельной сети

Таблица 8.3

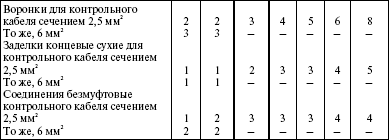

Нормативы трудоемкости ремонта элементов контрольных кабельных сетей

8.5. Нормы расхода материалов и запасных частей на капитальный ремонт

8.5.1. Нормы расхода материалов на капитальный ремонт (табл. 8.4) приведены на 100 чел. – ч ремонта электрических сетей.

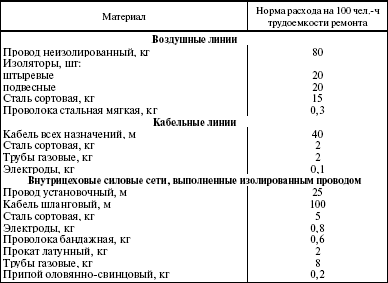

Таблица 8.4

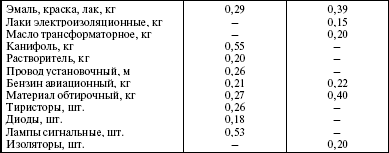

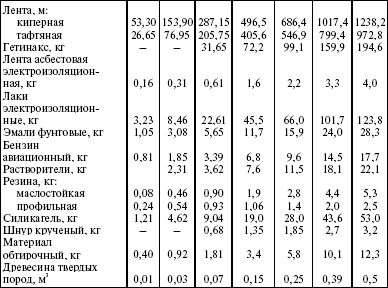

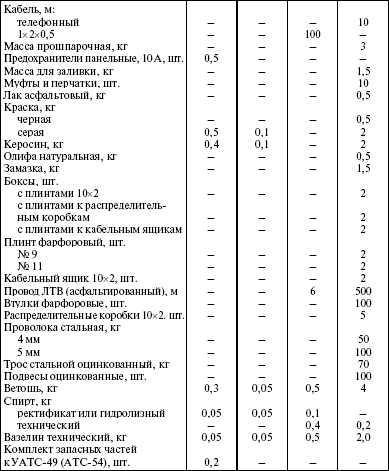

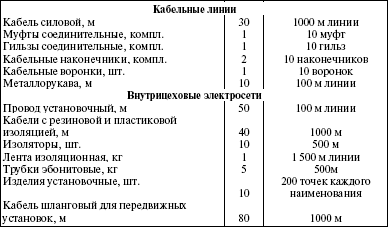

Норма расхода основных материалов на капитальный ремонт электрических сетей

8.5.2. В табл. 8.5 приведены нормы страхового запаса изделий и материалов для электрических сетей.

Таблица 8.5

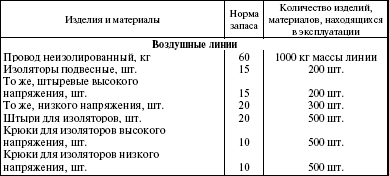

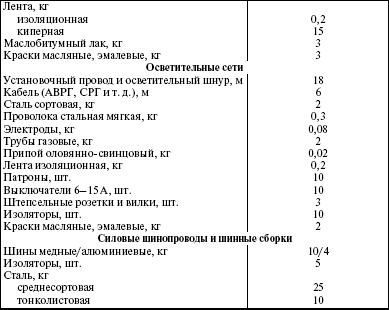

Нормы страхового запаса изделий и материалов для электрических сетей

В данном разделе приведены указания по ремонту следующих групп аппаратов общепромышленного назначения напряжением до 1000 В: рубильники и переключатели, автоматические воздушные выключатели, пускатели магнитные, контакторы, выключатели и переключатели пакетные, командоаппараты, контроллеры и командоконтроллеры, кнопки и станции управления, ящики сопротивления и реостаты, муфты электромагнитные, электромагниты подъемные и тормозные, магнитные плиты, пункты распределительные, щитки осветительные, электроосветительная арматура.

В зависимости от назначения электрических аппаратов при их ТО проводятся следующие работы: проверка соответствия аппаратов условиям эксплуатации и нагрузке, чистка аппаратов, проверка исправности подключенной к аппаратам электропроводки и сетей заземления, наружный и внутренний осмотр аппаратов и ликвидация видимых повреждений, наружный осмотр взрывонепроницаемой оболочки (для аппаратов во взрывозащищенном исполнении); затяжка крепежных деталей, чистка контактов от грязи и наплывов, проверка исправности кожухов, рукояток, замков, ручек и другой арматуры; проверка уровня и температуры масла, отсутствия течи и доливка масла (при необходимости); проверка нагрева элементов сопротивления, контактов во всех пускорегулирующих аппаратах, наличия соответствующих надписей на щитках, панелях и аппаратах; проверка наличия нагревательных элементов и тепловых реле и их соответствие номинальному току токоприемника; проверка наличия и исправности механической блокировки, регулирование одновременности включения и отключения ножей рубильников и переключателей, замена предохранителей и плавких вставок; проверка работы сигнальных устройств и целостности пломб на реле и других аппаратах; проверка наличия резервных элементов и запасных частей для технического обслуживания и ремонта.

Электрические аппараты, техническое состояние которых не соответствует требованиям ППБ или имеющие отклонения от допустимых пределов, подлежат замене или ремонту.

В объем текущего ремонта входят операции ТО, а также следующие работы: частичная разборка аппаратов, чистка и промывка механических и контактных деталей, выявление дефектных деталей и узлов, их ремонт или замена; опиловка, зачистка и шлифовка всех контактных поверхностей, проверка и регулировка плотности и одновременности включения соответствующих групп контактов, замена сигнальных ламп и ремонт их арматуры; проверка исправности дугогасительных камер и перегородок, исправности подключенного к аппаратам заземления; проверка и регулировка реле защиты и управления; проверка наконечников и выводов, а также внутренней цепи аппарата; проверка и восстановление проходных изоляционных втулок и других видов изоляции выводных концов; проверка целостности и замена элементов сопротивления (при необходимости); ремонт или замена подшипников и валов и смазка шарнирных соединений; ремонт или замена катушек электромагнитов и обмоток различного назначения; восстановление надписей и маркировки, обновление чертежа схемы (при необходимости); проверка и замена изоляторов; восстановление изоляционного покрытия на катушках, панелях, перегородках и других деталях; ремонт или замена фиксаторов, кулачков, пальцев, роликов тормозных устройств, возвратных механизмов и других деталей механической части контроллеров и командоаппаратов.

При ремонте электромагнитных муфт, распределительных пунктов, осветительных щитков и аппаратов выполняются:

электромагнитные муфты: проверка нагрева корпуса муфты и дисков, закрепление корпуса для предотвращения осевых перемещений;

проверка легкости перемещения якоря и четкости включения и отключения муфты, исправности системы подачи масла; смена изношенных щеток, регулировка щеткодержателей; чистка контактных колец и притирка поверхностей трения; частичная разборка муфты и замена ленты ферродо при необходимости; долив изоляционного масла маслонаполненных аппаратов. Если при текущем ремонте аппаратов проводилась их разборка с заменой катушек, якорей, обмоток и других основных деталей, то после этого аппарат подлежит испытаниям в установленном объеме;

распределительные пункты и осветительные щитки: текущий ремонт всех комплектующих аппаратов с заменой отдельных аппаратов (при необходимости), проверка состояния и ремонт ошиновки и электропроводки, подтяжка всех креплений и выводов, окраска панелей (при необходимости);

электроосветительная арматура: удаление со светильников пыли, протирка арматуры, проверка крепления патронов, ниппелей и контактов с заменой неисправных, перезарядка проводов в светильниках, смена рефлекторов и отдельных светильников, проверка наличия занулений и заземлений и исправление обнаруженных дефектов, проверка надежности и (при необходимости) усиление подвесок светильников, кронштейнов и бра, а также кронштейнов местного освещения, замена тросов и растяжек, замена сгоревших и отдельных сильногудящих дросселей, проверка уровня освещенности в контрольных точках и уровня общей освещенности помещения с одновременным контрольным замером напряжения в сети со стороны питания в наиболее удаленных точках (производится в соответствии с требованиями ПТЭ и ППБ).

В объем капитального ремонта входят работы текущего ремонта, а также полная разборка аппарата, чистка, промывка и сушка деталей, дефектация и ремонт вышедших из строя деталей и отдельных узлов, замена деталей механической части аппарата, замена выводов, крепежных деталей и запорной арматуры, ремонт или замена корпусов или кожухов дугогасительных камер, замена изоляционного масла в маслонаполненных аппаратах, ремонт элементов взрывозащиты в аппаратах во взрывобезопасном исполнении. По отдельным видам аппаратов, кроме приведенного общего для всех аппаратов объема работ, производятся следующие дополнительные работы:

по автоматическим выключателям, магнитным пускателям и контакторам: проверка и регулировка хода и нажатия подвижных контактов, регулировка одновременности включения по фазам и величины зазора между подвижными и неподвижными рабочими контактами, проверка действия и регулировка механизма теплового реле, электромеханического привода, расцепителей перегрузки и короткого замыкания;

по командоаппаратам, командоконтроллерам и контроллерам: проверка креплений барабанных секторов, замена редуктора со сменой масла, переклепка тормозных колодок, регулировка фиксации по отношению к указателям положения, проверка взаимодействия отдельных узлов и механизмов;

по электромагнитам: замена изношенных полюсных наконечников, выводных изоляторов, контактных болтов, изношенных шайб и колец, ремонт или замена изоляционной массы, проверка хода сердечника у электромагнитных тормозов;

по комплектным распределительным устройствам: проверка максимальной токовой защиты, работоспособности системы воздушного дутья, состояния трансформаторов тока и напряжения, состояния разъединителя вторичных цепей, разрядника, ширины взрывонепроницаемых щелей (зазоров) между крышками и корпусом.

После окончательной сборки производятся проверка работы электрической схемы, окраска, наладка и испытания аппаратов. После капитального ремонта аппараты должны подвергаться испытаниям в объеме, установленном нормами испытания электрооборудования в соответствии с требованиями ПТЭ и ППБ.

9.4.1. Периодичность ремонта электрических аппаратов приведена в табл. 9.1 для условий чистых и сухих помещений. Для аппаратов, работающих в горячих цехах, во влажных и загрязненных участках периодичность капитального ремонта рекомендуется принимать через 34 560 ч, для работающих в деревообрабатывающих цехах и в цехах с большим содержанием пыли – через 25 920 ч. Периодичность текущего ремонта в обоих случаях следует принимать через 4320 ч.

9.4.2. Периодичность капитального ремонта масляных и электромагнитных выключателей карьерных, кабельных и воздушных линий, питающих технологические агрегаты, управляемые дистанционно из цеха с частыми пусками и остановками, в том числе для подачи аварийного сигнала, следует планировать в соответствии с требованиями ПТЭ и ППБ.

9.4.3. Ремонт электрических аппаратов, как правило, должен производиться одновременно с ремонтом токоприемников, установленных на технологическом оборудовании.

9.4.4. Трудоемкость ремонта приведена в табл. 9.1 для трехфазных электрических аппаратов. Для аппаратов во взрывозащищенном и тропическом исполнении вводится коэффициент 1,6, а для двухполюсных аппаратов – 0,75.

9.4.5. На ТО аппаратов следует принимать 10 % трудоемкости текущего ремонта (табл. 9.1).

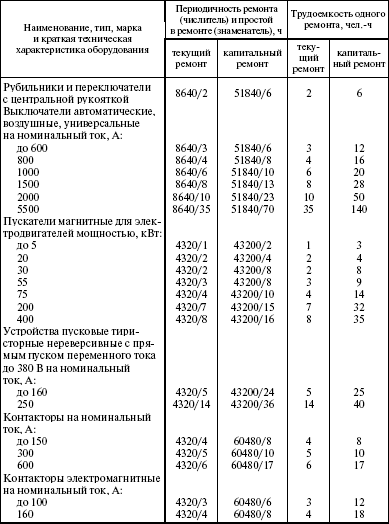

Таблица 9.1

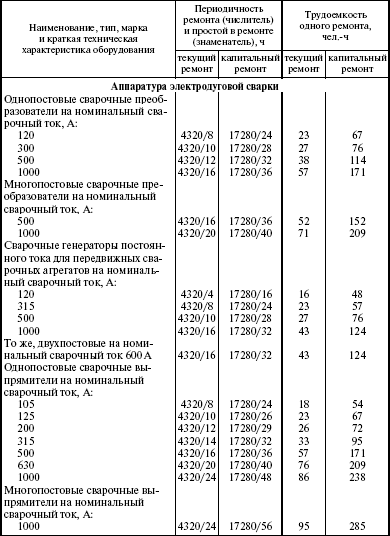

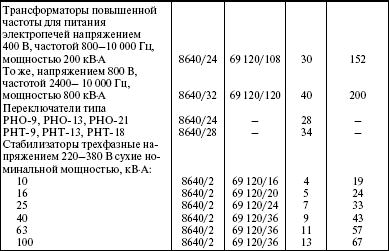

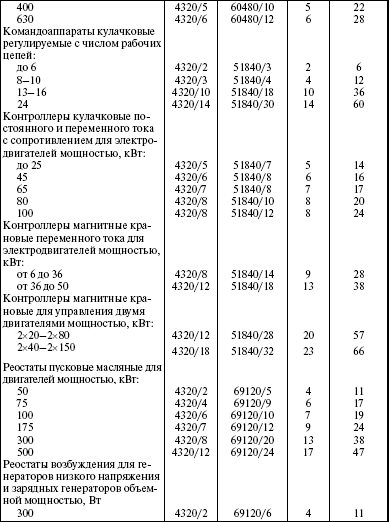

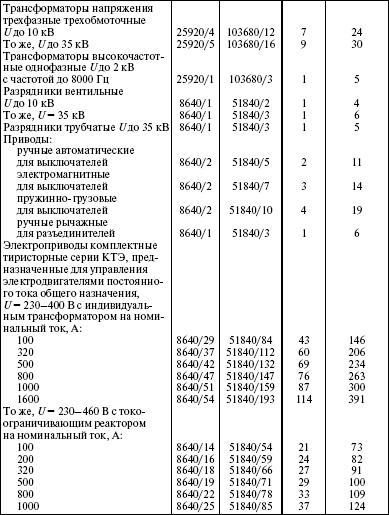

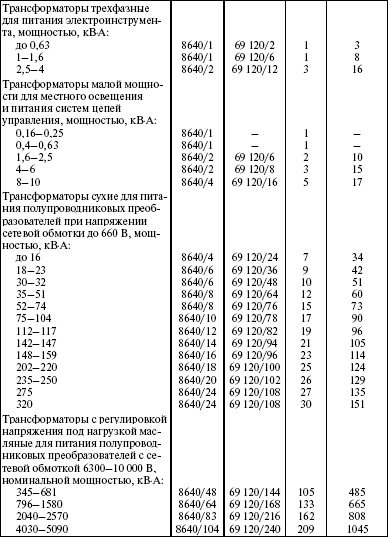

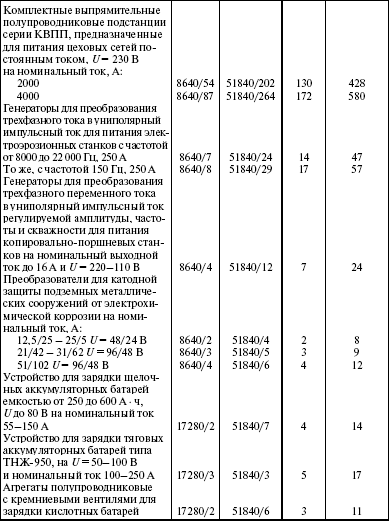

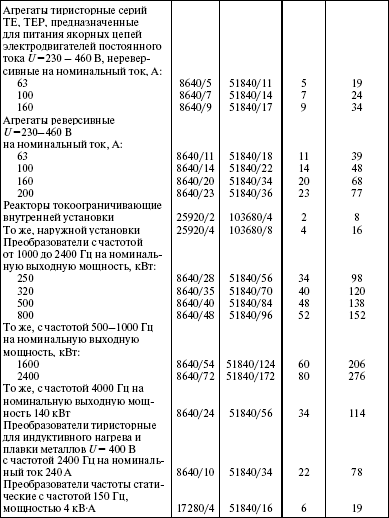

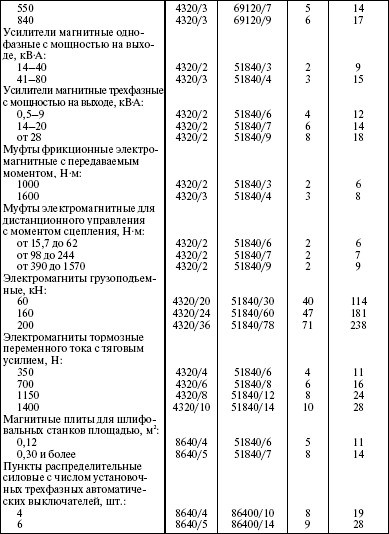

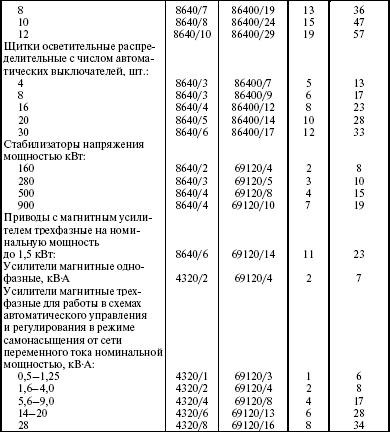

Нормативы периодичности, продолжительности и трудоемкости ремонта электрических аппаратов и комплектных устройств низкого напряжения (до 1000 В)

Примечание. Кнормам трудоемкости капитального и текущего ремонта вводятся следующие поправочные коэффициенты: для рубильников и переключателей с боковой рукояткой – 1,2; для реверсивных магнитных пускателей – 1,8; для светильников, расположенных на высоте более 4 м и встроенных в междуэтажное перекрытие – 1,3; для осветительных щитков с пробочными предохранителями – 0,75.

9.5.1. Нормы расхода материалов и запасных частей на капитальный ремонт электрических аппаратов, приведенные в табл. 9.2–9.4, разработаны для определенных групп аппаратов с учетом конструктивного и эксплуатационного подобия.

9.5.2. Численные значения норм расхода установлены в зависимости от величины обобщающего показателя работы аппарата (силы тока, мощности, количества цепей и числа выключателей, массы) и конструктивной сложности.

Таблица 9.2

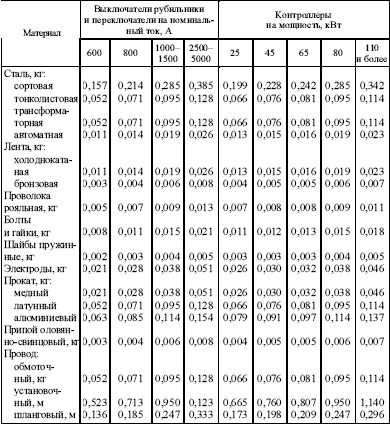

Нормы расхода материалов на капитальный ремонт выключателей и котроллеров на 100 чел. – ч ремонта

Примечание. Если по технологии ремонта припайка контактов аппаратов производится медно-фосфорным или серебряным припоем, то его расход планируется по нормам для оловянно-свинцового припоя.

Таблица 9.3

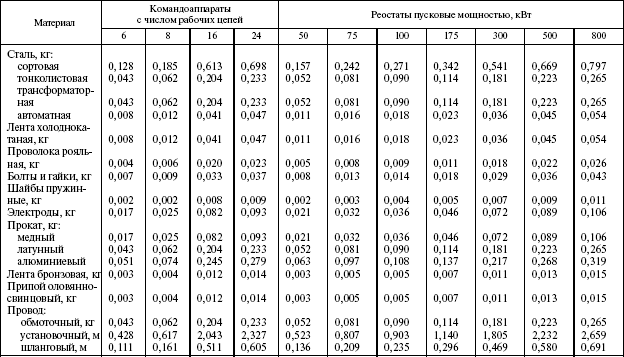

Норма расхода материалов на капитальный ремонт командоаппаратов и реостатов пусковых на 100 чел. – ч ремонта

Примечание. Если по технологии ремонта припайка контактов аппарата производится медно-фосфорным или серебряным припоем, то его расход планируется по нормам для оловянно-свинцового припоя.

Таблица 9.4

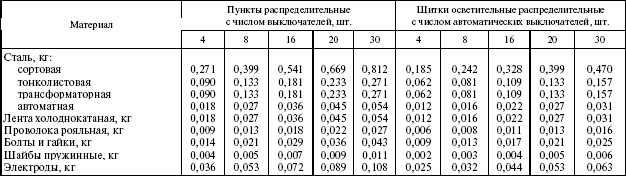

Нормы расхода материалов на капитальный ремонт пунктов распределительных и щитков осветительных на 100 чел. – ч ремонта

Примечание. Если по технологии ремонта припайка контактов аппарата производится медно-фосфорным припоем, то его расход планируется по нормам для оловянно-свинцового припоя.

Таблица 9.5

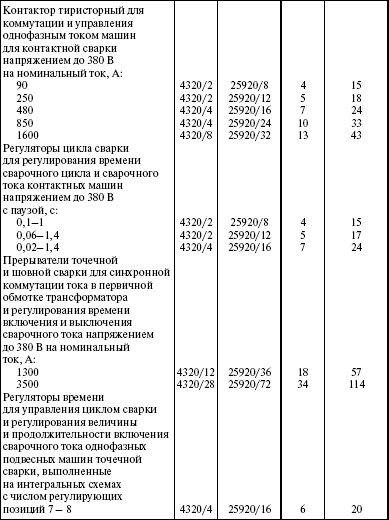

Нормы страхового запаса электрических аппаратов и запасных частей

9.5.3. Нормы страхового запаса электрических аппаратов низкого напряжения и запасных частей к ним приведены на 50 единиц однотипных аппаратов (табл. 9.5). При наличии более (менее) 50 единиц аппаратов количество содержащихся в резерве аппаратов соответственно увеличивается (уменьшается), но не может быть меньше единицы.

9.5.4. Нормы расхода материалов на текущий ремонт установлены в размере 35 % от соответствующих норм расхода на капитальный ремонт по следующей номенклатуре: сталь, болты и гайки, шайбы, электроды, латунный прокат, провод установочный, провод шланговый, электрокартон, гетинакс, текстолит, трубки винилхлоридные, трубки эбонитовые, стеклолента, лента изоляционная, кабельная масса, лак бакелитовый, эмали и масляная краска, масло трансформаторное, бензин, керосин, резина листовая, плиты асбоцементные, материал обтирочный.

В данном разделе приведены нормативы и указания по ремонту следующих аппаратов высокого напряжения и силовых преобразователей: выключатели масляные, воздушные и электромагнитные; выключатели нагрузки; разъединители; разрядники вентильные и трубчатые; приводы для выключателей и разъединителей; электроприводы для управления электродвигателями; предохранители; реакторы токоограничивающие; трансформаторы тока и напряжения; преобразователи частоты тиристорные; выпрямительные устройства; зарядные устройства.

10.1.1. Осмотры аппаратов высокого напряжения и преобразователей, работающих в нормальных условиях, проводятся по графику не реже 1 раза в месяц, а для работающих в условиях повышенной влажности и агрессивных сред – 2 раза в месяц. Оперативный персонал проводит осмотры ежесменно, что должно быть предусмотрено местной инструкцией. Кроме того, 1 раз в месяц проводится осмотр аппаратов и преобразователей в ночное время на предмет отсутствия разрядов и свечения контактов.

10.1.2. Оперативный персонал в ходе ежедневного контроля режимов работы оборудования следит за исправностью аппаратов высокого напряжения и соблюдением требований ПТЭ и ППБ.

10.1.3. Обнаруженные в ходе осмотра аппаратов незначительные неисправности устраняются во время перерывов в работе питающихся от них установок, а для устранения технических неполадок, способных создать аварийные ситуации, производится отключение оборудования согласно требованиям местных инструкций.

В объем текущего ремонта входят работы, выполняемые при ТО и, кроме того:

для реакторов токоограничивающих: ремонт бетонных колонок, крепежных болтов и контактных зажимов, измерение сопротивления изоляции витков относительно болтов крепления, при необходимости – замена опорных изоляторов, восстановление лакового покрытия и ремонт изоляции витков;

для масляных выключателей, выключателей нагрузки, разъединителей, заземляющих ножей, короткозамыкателей, отделителей и их приборов: разборка аппарата, ремонт или замена подвижных контактов, осей, шарниров, измерение и регулировка хода подвижной части, вжима (хода) контактов, одновременности замыкания и размыкания контактов, проверка и регулировка механизма свободного расцепления, измерение и регулировка расстояния между бойком и рычагом отключающего устройства, ремонт приводов и приводных механизмов, тяг и рычагов, замена дефектных изоляторов, замена масла (при необходимости), смазка трущихся частей привода и приводного механизма, проверка и ремонт сигнализации и блокировок, проверка и замена трансформаторов тока, измерение сопротивления постоянному току, проверка состояния контактов, шунтирующих сопротивлений дугогасительньгх устройств, обмоток включающих и отключающих катушек, испытание повышенным напряжением основной изоляции и изоляции вторичных цепей в соответствии с требованиями ПТЭ и ППБ;

для трансформаторов тока и напряжения: чистка изоляторов, проверка и ремонт присоединений шин первичной и проводов (кабелей) вторичной цепи, проверка заземляющих болтов и шунтирующих перемычек, измерение сопротивления изоляции первичных и вторичных обмоток, угла диэлектрических потерь, испытание вводов, испытание электрической прочности изоляции первичных и вторичных обмоток, а также изоляции доступных стяжных болтов в соответствии с нормами испытания электрооборудования и аппаратов электроустановок потребителей;

для трубчатых и вентильных разрядников: проверка состояния поверхности разрядника и расположения зон выхлопа, измерение внутреннего диаметра, внутреннего и внешнего искровых промежутков трубчатых разрядников, измерение сопротивления элемента вентильного разрядника, тока проводимости и пробивных напряжений;

для предохранителей: проверка целостности, соответствия схемам, действующим нагрузкам и нормам, замена плавких вставок и токоограничивающих сопротивлений (при необходимости), проверка и регулировка плотности вжима контактной части;

для селеновых и купроксных выпрямителей: разборка и частичная замена шайб, ремонт транформаторов и реостата, смена масла, проверка работы реле и испытание выпрямителя;

для силовых полупроводниковых преобразователей: частичная разборка и контроль состояния блоков тиристоров, дросселей, реакторов, стабилизаторов, диодов, вентилей, состояния паек и затяжки резьбовых соединений, проверка вставок предохранителей, очистка аппаратуры и блоков полупроводниковых приборов от пыли, протирка керамических корпусов тиристоров, выпрямителей и инверторов спиртом из расчета 10–12 г на один тиристор, проверка состояния системы охлаждения и срабатывания всех термоконтакторов путем местного нагрева. После окончания ремонта проводятся испытания электрооборудования и аппаратов электроустановок потребителей, утвержденные Федеральным надзором;

для ртутных преобразователей: проверка системы предварительного разряжения с переборкой масляного насоса, переборка ртутного насоса с очисткой ртути, проверка предела откачки масляного и ртутного насосов и натекания системы предварительного разряжения, чистка смотрового стекла насоса, прочистка патрубков и шлангов охлаждения корпусов преобразователя и ртутных насосов, переборка компрессорного манометра с очисткой ртути, сменой и ремонтом неисправных частей.

При капитальном ремонте выполняются в полном объеме работы текущего ремонта и, кроме того, по отдельным аппаратам выполняются следующие работы:

для реакторов токоограничивающих: замена отдельных бетонных колонок и витков, крепежных болтов и зажимов, покрытие реактора лаком;

для масляных выключателей, выключателей нагрузки, разъединителей, отделителей, короткозамыкателей, заземляющих ножей: полная разборка всех узлов, ремонт арматуры и чистка бака, ремонт или замена подвижных и неподвижных контактов и приводного механизма, проверка правильности включения ножей и очистка их от нагара и наплывов, испытание отдельных узлов и деталей на электрическую прочность, полная разборка и капитальный ремонт приводов и приводных механизмов с заменой изношенных деталей;

для трансформаторов тока и напряжения: проверка и промывка маслом магнитопровода и обмоток, их замена при необходимости; смена масла, проведение полного комплекса испытаний в объеме, предусмотренном ПТЭ и ППБ;

для трубчатых и вентильных разрядников: проведение комплекса испытаний, предусмотренных ПТЭ и ППБ;

для селеновых и купроксных выпрямителей: полная разборка выпрямителей, смена шайб или целых столбиков, перемотка трансформатора (при необходимости), ремонт или замена пускорегулируюшей аппаратуры, смена масла;

для силовых полупроводниковых преобразователей: перемонтаж всех силовых полупроводниковых схем выпрямителя и инвертора, замена дефектных полупроводниковых приборов, ремонт пусковой и защитной аппаратуры, трансформаторов и измерительных приборов. Ремонт вентилятора, теплообменника и промывка системы охлаждения с продувкой сжатым воздухом, проверка цепей блокировки, настройка блока автоматического регулирования. После ремонта производятся полная проверка схемы преобразователя в объеме, предусмотренном заводом-изготовителем, и испытание изоляции всей электрической схемы испытательным напряжением в соответствии с табл. 10.1;

для ртутных преобразователей: ремонт отдельных ртутных вентилей с заменой сеток, анодов возбуждения и зажигания, изоляторов анода и катода и других вышедших из строя деталей, капитальный ремонт вакуумной и охлаждающей систем.

Вакуумные ртутные преобразователи разборного типа при капитальном ремонте вскрывать не рекомендуется, за исключением случаев, когда за полгода до срока капитального ремонта число обратных зажиганий было более десяти.

Ртутный преобразователь, в котором вскрывали внутренние части, должен после ремонта пройти формовку током нагрузки. Формовка проводится по специальной инструкции завода-изготовителя. Преобразователь считается отформованным, если при нагрузке, на 25 % превышающей номинальную, вакуум не ухудшается более чем на 1 мкм в течение 15 минут.

Таблица 10.1

Испытательное напряжение промышленной частоты для изоляции полупроводниковых преобразователей

Примечание. U_p – действующие значения напряжения проверяемой цепи.

После капитального ремонта все перечисленные электроаппараты подвергаются испытанию в полном объеме, предусмотренном нормами испытания электрооборудования и аппаратов электроустановок потребителей.

Периодичность капитального ремонта тиристорных преобразователей может быть увеличена, если при наступлении срока ремонта после полной проверки схемы характеристика преобразователя будет удовлетворять его первоначальной технической характеристике. Для преобразователей и разъединителей рекомендуется производить через каждые 17 280—25 920 ч работы полную проверку схем, совмещая ее с текущим ремонтом.

Трудоемкость ремонта определена на полный перечень типовых ремонтных работ аппарата с его параметрами – мощностью, конструктивным исполнением, массой и т. д.

Численные значения ремонтных нормативов приведены в табл. 10.2.

10.5.1. В основу норм расхода материалов на текущий и капитальный ремонт (табл. 10.3, 10.4) положены опытные данные предприятий, ремонтирующих соответствующие аппараты и силовые преобразователи со сменой обмоток.

Таблица 10.2

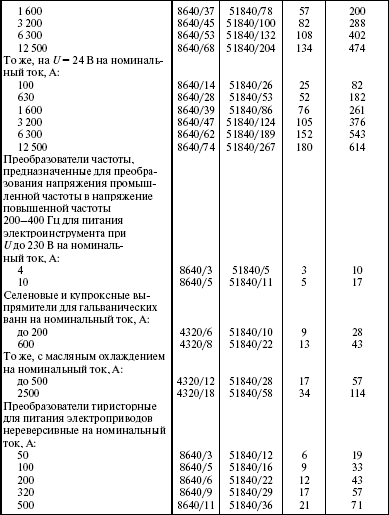

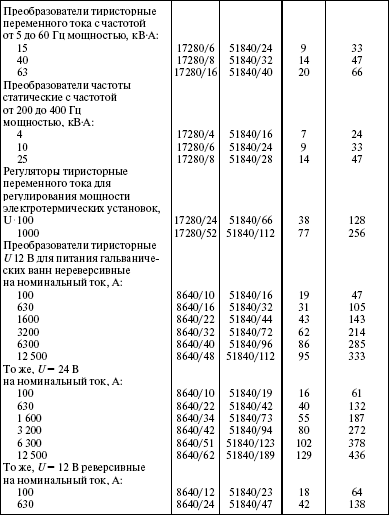

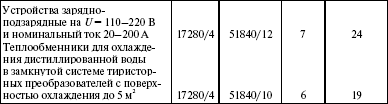

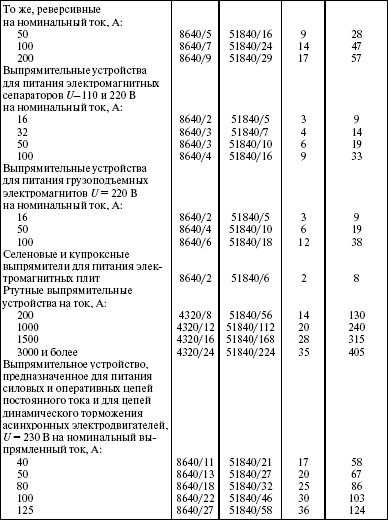

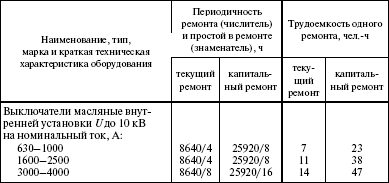

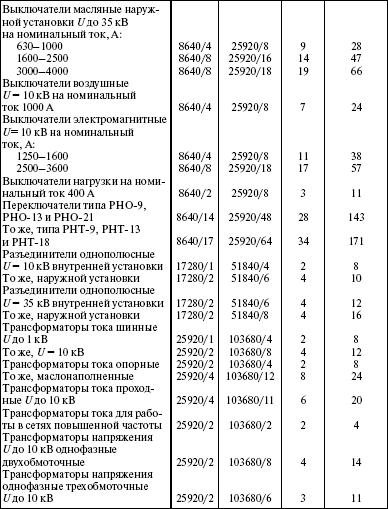

Нормативы периодичности, продолжительности и трудоемкости ремонта аппаратов напряжением более 1000 В и силовых преобразователей

Примечание. Трудоемкость капитального и текущего ремонта тиристорных преобразователей для гальванических ванн напряжением 48 В и более принимается с коэффициентом 1,3 трудоемкости преобразователей на 24 В как реверсивных, так и нереверсивных.

Таблица 10.3

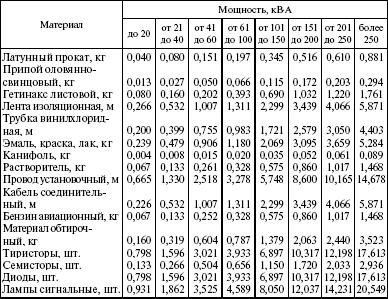

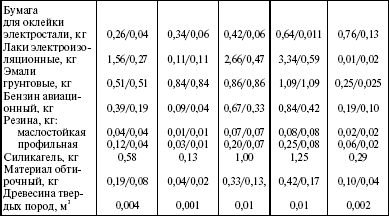

Нормы расхода материалов на капитальный ремонт силовых выпрямителей (преобразователей) на 100 чел. – ч ремонта

Таблица 10.4

Нормы расхода материалов на капитальный ремонт выключателей и разъединителей на 100 чел. – ч ремонта

10.5.2. Нормы расхода материалов на текущий ремонт определяются в соответствии с коэффициентами, приведенными в табл. 10.5.

Таблица 10.5

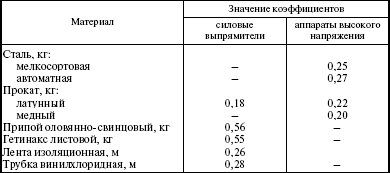

Значение коэффициентов для определения расхода материалов на текущий ремонт электрических аппаратов высокого напряжения и силовых преобразователей

10.5.3. В табл. 10.6 приведены нормы страхового запаса запасных частей к аппаратам высокого напряжения. Израсходованные из страхового запаса аппараты и преобразователи подлежат немедленному восполнению.

Таблица 10.6

Нормы страхового запаса запасных частей к аппаратам высокого напряжения

Ремонтные нормативы и указания по ремонту в данном разделе приведены для силовых трансформаторов общепромышленного назначения напряжением до 35 кВ мощностью до 16 000 кВ-А, трансформаторов для питания преобразователей и электропечей, трансформаторов сухих; автотрансформаторов мощностью до 250 кВ-А, стабилизаторов напряжения на 220–380 В мощностью до 100 кВ-А; комплектных трансформаторных подстанций напряжением до 10 кВ мощностью до 1000 кВ-А.

Эксплуатация и ремонт перечисленного оборудования должны удовлетворять требованиям ПТЭ и ППБ.

Для обеспечения безопасности проведения работ при ТО и ремонте силовых трансформаторов персонал, привлекаемый для этих целей, должен иметь квалификационную группу согласно ПТЭ и ППБ.

11.1.1. В объем ТО силовых трансформаторов входят очередные и внеочередные осмотры.

11.1.2. Очередные осмотры трансформаторов (без их отключения) производятся в следующие сроки:

в электроустановках с постоянным дежурным персоналом – 1 раз в сутки;

в установках без постоянного дежурного персонала – не реже 1 раза в месяц, на трансформаторных пунктах – не реже 1 раза в 6 месяцев.

11.1.3. В зависимости от местных условий, конструкции и состояния силовых трансформаторов указанные сроки осмотров трансформаторов без отключения могут быть изменены лицом, ответственным за электрохозяйство.

11.1.4. Внеочередные осмотры трансформаторов производятся: при резком изменении температуры воздуха;

при каждом отключении трансформатора действием газовой или дифференциальной защиты.

11.2.1. При текущем ремонте выполняются в полном объеме операции ТО, а также следующие работы: чистка изоляторов, масломерных стекол, бака и крышки трансформатора; подтяжка всех болтовых соединений и чистка контактных соединений; удаление грязи из расширителя; проверка, разборка и очистка (при необходимости) маслоуказателей; доливка масла в трансформатор, регулировка давления масла во вводах; проверка трансформаторов на герметичность (для газонаполненных), осмотр, чистка и ремонт охлаждающих устройств; проверка состояния частей переключающих устройств, доступных осмотру; проверка положения по напряжению; ремонт заземляющей сети; проверка термосифонных фильтров (при необходимости – замена сорбента); проверка приборов контроля температуры и давления (для газонаполненных трансформаторов); измерение изоляции обмоток до и после ремонта.

11.2.2. Одновременно с текущим ремонтом трансформаторов проводится текущий ремонт вводов.

11.3.1. При капитальном ремонте выполняются все операции текущего ремонта, а также следующие работы: слив (откачка) масла из бака со взятием пробы для химического анализа; демонтаж электрических аппаратов, переключателя напряжения и бака расширителя; отсоединение выводов от катушек; выемка из бака и осмотр сердечника; демонтаж радиаторов; чистка бака внутри; разболчивание и расшихтовка (при необходимости) верхнего ярма магнитопровода с распрессовкой и снятием катушек, их замена или ремонт изоляции обмоток низкого и высокого напряжения, сушка и пропитка обмоток, при необходимости – смена межлистовой изоляции и перешихтовка электростали магнитопровода после сборки без обмоток, установка катушек высокого и низкого напряжения на стержни магнитопровода, навар выводов на катушки; установка присоединяющих устройств и изолирующих планок, расклинивание обмоток; проверка мегомметром стяжных шпилек с заменой дефектной изоляции, ремонт переключателей напряжения и отводов; ремонт крышки расширителя, радиаторов, кранов, термосифонных фильтров (с заменой силикагеля); замена прокладок; замена азота в газонаполненных трансформаторах; ремонт (замена) изоляторов (вводов); ремонт охлаждающих и маслоочистительных устройств; ремонт (замена) масляных насосов, вентиляторов; окраска бака; замена масла во вводах; заливка трансформаторного масла (засыпка кварцевым песком);

проверка контрольно-измерительных приборов, сигнальных и защитных устройств.

11.3.2. Для трансформаторов и трансформаторных подстанций во взрывозащищенном исполнении дополнительно выполняются следующие работы: проверка состояния блокировок; проверка элементов взрывозащиты, оболочек; покрытие взрывозащитных поверхностей тонким слоем консистентной смазки ЦИАТИМ-202, ЦИАТИМ-203.

11.4.1. В табл. 11.1 приведены ремонтные нормативы для трансформаторов внутренней установки в нормальных условиях окружающей среды. Для трансформаторов наружной установки периодичность ремонта принимается с коэффициентом 0,75.

Таблица 11.1

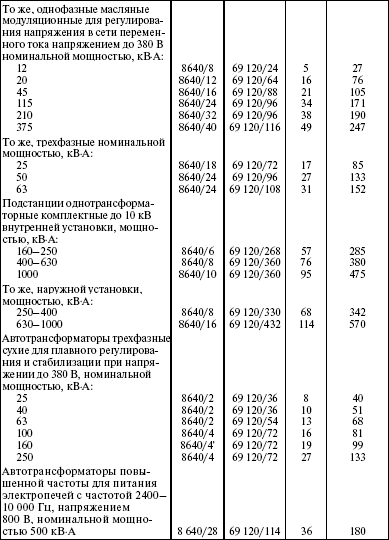

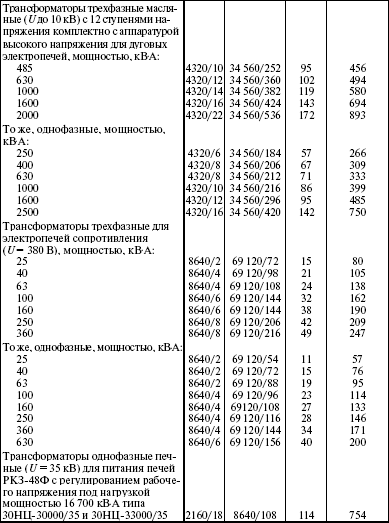

Нормативы периодичности, продолжительности и трудоемкости ремонта трансформаторов и комплектных подстанций

Примечания.

1. К приведенным нормативам трудоемкости вводятся следующие поправочные коэффициенты: для силовых трансформаторов 25–30 кВ – 1,3; для силовых трансформаторов с алюминиевыми обмотками – 1,1; для сухих трансформаторов – 0,4; для трансформаторов с регулировкой напряжения под нагрузкой, за исключением трансформаторов для дуговых печей, – 1,25; для трансформаторов с расщепленными обмотками – 1,1.

2. Трудоемкость капитального ремонта приведена для ремонта трансформаторов со сменой обмоток. При капитальном ремонте без смены обмоток следует применять следующие коэффициенты: для трансформаторов общего назначения, электропечей сопротивления, погруженных насосов, питания ртутных преобразователей, питания селеновых выпрямителей, питания электроинструмента, местного освещения и питания систем цепей управления, питания полупроводниковых преобразователей, автотрансформаторов и стабилизаторов – 0,45; для трансформаторов комплектно с аппаратурой высокого напряжения для дуговых электропечей – 0,6; для однотрансформаторных комплектных подстанций внутренней установки – 0,73; для однотрансформаторных комплектных подстанций наружной установки – 0,70.

11.4.2. Время простоя в капитальном ремонте трансформаторов приведено для ремонта со сменой обмоток. При ремонте без смены обмоток применяется коэффициент 0,67.

11.5.1. Нормы расхода материалов на капитальный ремонт общепромышленн^гх и специальных трансформаторов приведены в табл. 11.2—11.4.

11.5.2. Нормы расхода материалов на капитальный ремонт общепромышленных и печных трансформаторов приведены отдельно для условий ремонта со сменой обмоток и без их смены.

11.5.3. Из норм расхода материалов на ремонт сухих трансформаторов исключаются трансформаторное масло, резина и силикагель.

11.5.4. Для трансформаторов напряжением 35 кВ и более нормы расхода материалов следует принимать с коэффициентом 1,3.

Таблица 11.2

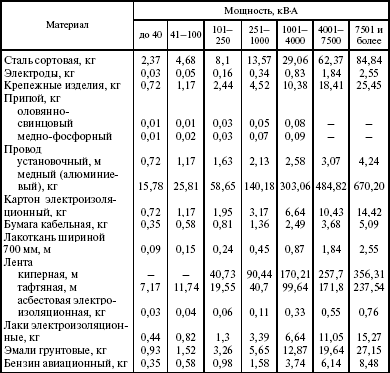

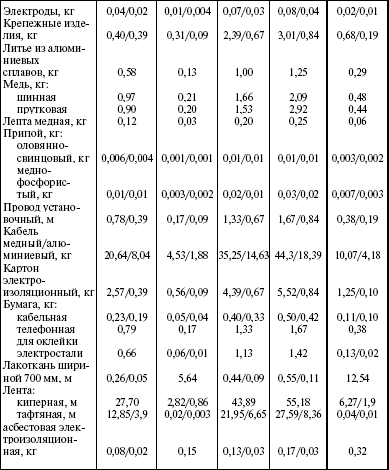

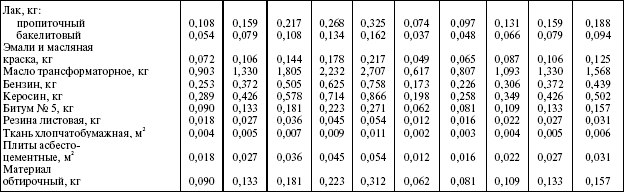

Нормы расхода материалов на капитальный ремонт без смены обмоток трехфазных общепромышленных и печных трансформаторов, на 100 чел. – ч ремонта

Таблица 11.3

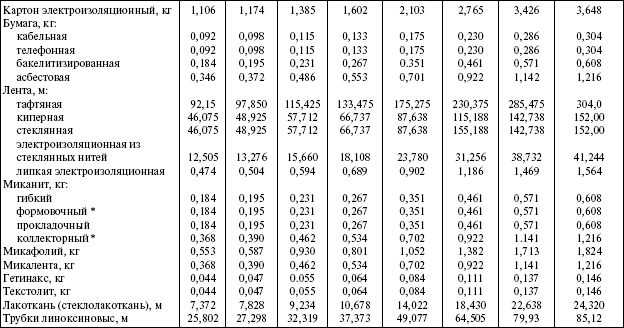

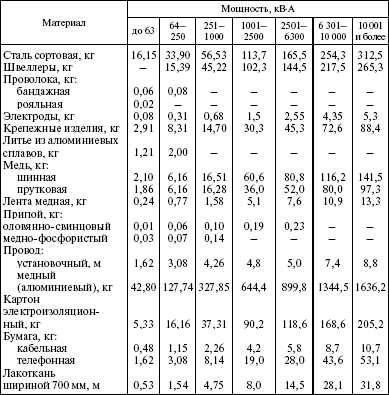

Нормы расхода материалов на капитальный ремонт со сменой обмоток трехфазных общепромышленных и печных трансформаторов, на 100 чел. – ч ремонта

Таблица 11.4

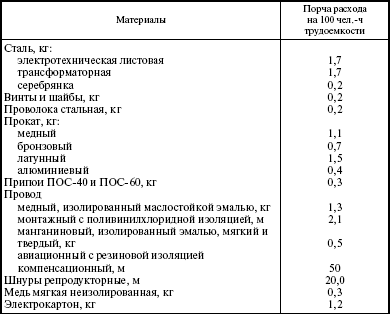

Нормы расхода материалов на капитальный ремонт сухих специальных трансформаторов, автотрансформаторов и стабилизаторов,

на 100 чел. – ч ремонта

Примечание. В числителе указан расход материалов со сменой обмоток, в знаменателе – без смены обмоток.

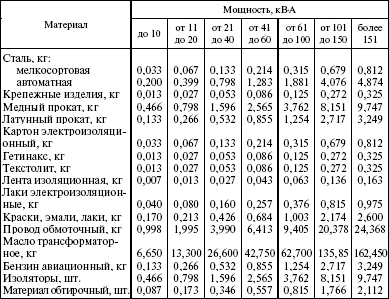

11.5.5. Нормы расхода материалов на текущий ремонт трехфазных общепромышленных и печных трансформаторов установлены в размере 20 % от соответствующих норм расхода на капитальный ремонт без смены обмоток по следующей номенклатуре: сталь, электроды, крепежные изделия, припой, провод, кабель, картон электроизоляционный, бумага кабельная, лакоткань, лента киперная, лента тафтяная, лента асбестовая электроизоляционная, лаки электроизоляционные, эмали грунтовые, бензин авиационный, растворители, резина маслостойкая, резина профильная, шнур крученый, материал обтирочный.

11.5.6. Нормы расхода материалов на текущий ремонт специальных трансформаторов определяются путем применения коэффициентов, приведенных в табл. 11.5, к соответствующим нормам расхода материалов на капитальный ремонт без смены обмоток.

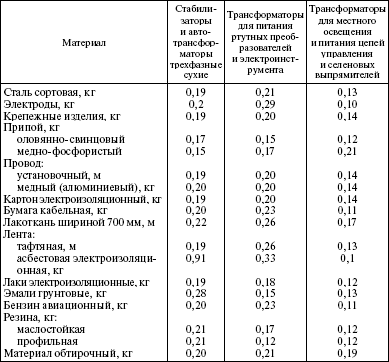

Таблица 11.5

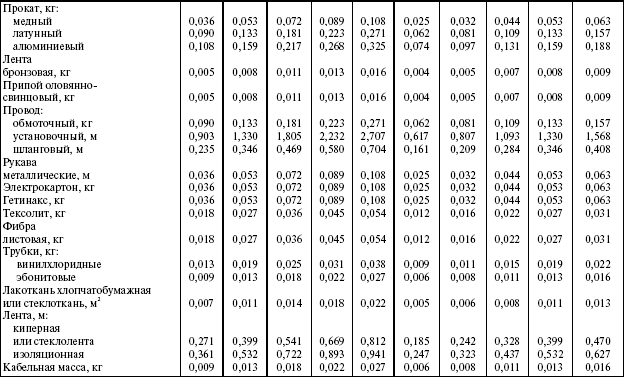

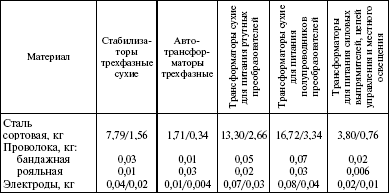

Коэффициенты для определения норм расхода материалов на текущий ремонт специальных трансформаторов

11.5.7. Для силовых трансформаторов нормы расхода запасных частей на текущий и капитальный ремонт установлены общими на все типы силовых трансформаторов и приведены в табл. 11.6.

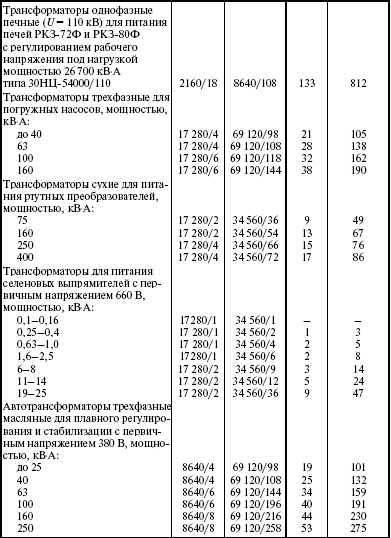

Таблица 11.6

Нормы расхода запасных частей на ремонт силовых трансформаторов

11.5.8. Страховой запас трансформаторов следует предусматривать только при отсутствии горячего резерва в размере 10 % от эксплуатируемого количества трансформаторов.

Номенклатура электрических аккумуляторных батарей принята в следующих границах:

кислотные свинцовые аккумуляторные батареи для стационарных установок емкостью 72—2304 А-ч при 10-часовом разряде и напряжением 12, 24, 48, 60, 110 и 220 В;

щелочные аккумуляторные батареи кадмиево-никелевые и железо-никелевые напряжением 12,5—60 В и емкостью 60—950 А-ч.

При ТО аккумуляторных батарей необходимо проверить целостность банок, наличие и исправность перемычек, отсутствие течи электролита, измерить плотность и уровень электролита и (при необходимости) довести до нормы, произвести чистку всех токопроводящих частей от окисления и солей и смазку их техническим вазелином, произвести чистку вентиляционных отверстий в крышках аккумуляторов.

12.2.1. При текущем ремонте выполняются в полном объеме операции ТО, а также перечисленные ниже работы: проверка состояния пластин, демонтаж элементов и замена их новыми (при необходимости, не более 20 % общего количества) с предварительной формовкой; замена части сепараторов; удаление шлама из элементов и устранение коротких замыканий между пластинами; зачистка и рихтовка положительных и отрицательных пластин; зачистка соединительных полюсов; сборка и установка элементов; припайка пластин к соединительным полюсам; обрезка шпона до нормальных размеров; разрезка аккумуляторных палочек до нормы; сборка и установка сепарации; заливка элементов электролитом.

12.2.2. После ремонта необходимо: проверить надежность пайки в элементах со вновь установленными пластинами; проверить правильность установки новых банок (масса банок должна распределяться на все опорные изоляторы) и наличие прокладок между изоляторами и дном сосудов; проверить отсутствие отставания по плотности и напряжению при заряде отремонтированных элементов и при необходимости подвергнуть эти элементы дополнительному подзаряду; провести контрольный заряд и разряд батареи и определить фактическую емкость батареи; проверить состояние изоляции батареи относительно земли.

12.3.1. При капитальном ремонте выполняются в полном объеме все работы текущего ремонта, а также демонтаж всей батареи, разборка всех элементов, химическая обработка сепарации, сортировка и ремонт положительных и отрицательных пластин и других свинцовых деталей, зачистка и рихтовка пластин, промывка раствором соды и водой стеллажей и ящиков, сборка и установка стеллажей по уровню, монтаж батареи, сборка сепарации и их установка в элементы, приготовление электролита и заливка элементов батареи, проведение контрольно-тренировочного цикла (заряд, контрольный разряд и последующий заряд).

12.3.2. После окончания ремонта аккумуляторная батарея подлежит испытанию в следующем объеме:

проверка емкости отформованной батареи. Емкость аккумуляторной батареи, приведенная к температуре 25 °C, должна соответствовать заводским данным, а после 10 лет эксплуатации должна быть не менее 70 % первоначальной;

проверка плотности электролита в каждой банке. Плотность и температура электролита в конце заряда и разряда батареи должна соответствовать заводским данным;

измерение напряжения каждого элемента батареи. В батарее допускается не более 5 % общего количества элементов с пониженным напряжением (так называемых отстающих элементов). Напряжение этих элементов в конце разряда не должно отличаться более чем на 1–1,5 % от среднего напряжения остальных элементов;

измерение сопротивления изоляции батареи, которое должно быть: 15 кОм при напряжении 24 В; 25 кОм при 48 В; 30 кОм при 60 В; 50 кОм при 110 В и 100 кОм при 220 В;

измерение высоты осадка (шлама) в банке; между осадком и нижним краем положительных пластин должно быть свободное пространство не менее 10 мм.

12.3.3. Капитальный ремонт батареи может производиться по частям или всей батареи одновременно. В последнем случае уменьшаются затраты рабочей силы, примерно в 2 раза снижается длительность ремонта и более правильно используются годные демонтированные пластины.

При ремонте по частям количество элементов, выводимых в ремонт, определяется из условия, чтобы остающаяся в работе часть батареи обеспечивала достаточно надежное питание потребителей.

12.3.4. Для аккумуляторных батарей с элементным коммутатором при напряжении 220 В можно выводить в ремонт одновременно 12–15 элементов, а при напряжении 110 В – 6–8 элементов. В этом случае батареи разбиваются на группы и составляется график поочередного вывода их в ремонт.

12.3.5. Щелочные аккумуляторные батареи перед ремонтом разряжаются током разряда соответствующего значения для данного типа аккумулятора, пока напряжение не снизится до 1 В. После этого снимаются перемычки, резиновые чехлы и сливается электролит. Корпус аккумулятора промывается водой снаружи и внутри, одновременно проверяется герметичность банок, и после этого производится разборка батареи. Разобранные пластины, банки и сепараторы промывают водой, очищают химическим способом от осевшей массы и вновь собирают с заменой бракованных пластин.

12.3.6. Для щелочных аккумуляторных батарей электролит готовят из гидроксила калия с добавкой моногидрата лития и сульфата натрия в соответствующих пропорциях. Электролит в щелочных аккумуляторах заменяется через каждые 3 года.

Численные значения нормативов периодичности, продолжительности и трудоемкости ремонта аккумуляторных батарей в зависимости от их емкости и напряжения приведены в табл. 12.1.

Таблица 12.1

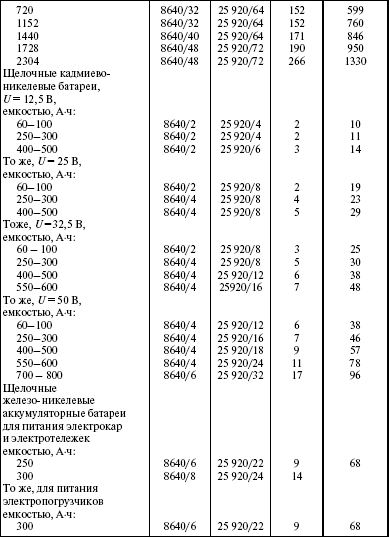

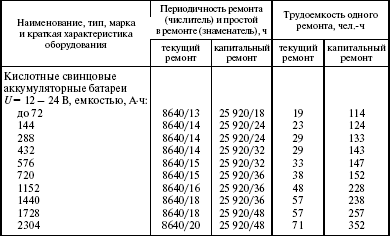

Нормативы периодичности продолжительности и трудоемкости ремонта аккумуляторных батарей

Примечания.

1. Продолжительность простоя в капитальном ремонте приведена без учета времени, необходимого на проведение контрольно-тренировочного цикла.

2. Периодичность капитального ремонта аккумуляторных батарей уточняется по результатам измерений и испытаний.

3. Трудоемкость капитального ремонта аккумуляторных батарей включает полную разборку всех элементов батареи. При разборке менее 50 % элементов вводится поправочный коэффициент 0,7, а при замене всей сепарации без замены и ремонта элементов – поправочный коэффициент 0,5–4. Нормы трудоемкости на ремонт щелочных аккумуляторов приведены без замены пластин.

Нормы страхового запаса материалов и запасных частей на ремонт аккумуляторных батарей приведены в табл. 12.2.

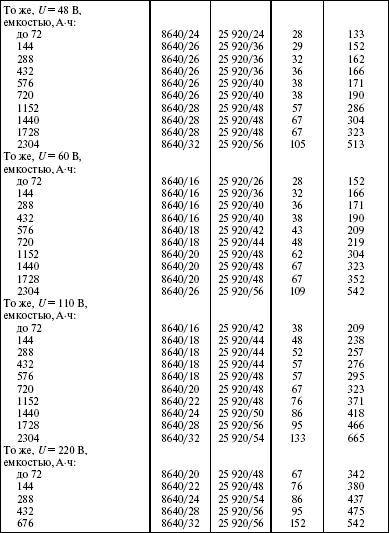

Таблица 12.2

Нормы страхового запаса материалов и запасных частей на ремонт аккумуляторных батарей

Указания по ТО и ремонту приведены для следующих видов проводной связи и сигнализации: автоматические телефонные станции, ручные телефонные станции и коммутаторы, в том числе коммутаторы диспетчерской, директорской и селекторной связи; распределительные и оконечные кабельные устройства, устройства связи и абонентская аппаратура, извещатели пожарной и охранной сигнализации, аппаратура электрочасофикации, оборудование радиотрансляционных узлов, кабельные линии связи и абонентская проводка.

Средства проводной связи имеют большой резерв емкости, при необходимости допускающий перевод абонентов на резервные приборы или линии. Это дает возможность осуществлять ремонт телефонных станций, не прекращая их работы, последовательно-узловым методом. Таким же методом ремонтируется аппаратура электрочасофикации и оборудование радиотрансляционных узлов.

Объем работ по ТО средств связи следующий: проверка отсутствия больших люфтов в сочленениях узлов и деталей, залипаний контактов реле, ослаблений в креплениях электрических приборов, счетных механизмов, сигнальных устройств, муфт сцепления, проверка креплений питающих проводов, очистка и регулировка контактов реле, сигнальных звонков, устранение обрывов в проводке и повреждений в изоляции и других мелких дефектов.

13.2.1. В объем текущего ремонта входят все работы ТО, а также частичная разборка, замена или ремонт отдельных узлов, деталей, линейно-кабельных сооружений и т. д. Производятся замеры и испытания оборудования, при несоответствии этих данных паспортным принимаются меры к устранению дефектов.

13.2.2. Объем работ по текущему ремонту средств связи следующий: частичная разборка, выявление и замена изношенных деталей, узлов и приборов, проверка контактных давлений, люфтов, перепайка контактов, регулировка, измерение сопротивления обмоток, электрическая проверка приборов и устранение неисправностей, проверка плотности соединения деталей, узлов и приборов, подтяжка и очистка, замена или перетяжка неисправных кусков проводов, кабелей и заземлений, смазка всех трущихся деталей, осей, реек и т. д., очистка и подкраска мест проржавения.

13.3.1. В объем капитального ремонта кроме работ, предусмотренных текущим ремонтом, входит смена изношенных узлов, деталей, конструкций сооружений, замена их на более прочные, экономичные, улучшающие эксплуатационные возможности средств связи.

13.3.2. При проведении капитального ремонта должна предусматриваться частичная или полная замена оборудования (при технической и экономической целесообразности), замена устаревшего и претерпевшего моральный износ оборудования новым, технически более совершенным.

13.3.3. При капитальном ремонте линейно-кабельного хозяйства также должна предусматриваться возможность улучшения прокладки кабелей, замена времянок постоянными кабелями, выпрямление трасс, прокладка кабелей по новым направлениям, восстановление емкости поврежденных кабелей и т. д.

13.3.4. Капитальный ремонт оборудования автоматических (АТС) и ручных (РТС) телефонных станций проводится непрерывно в течение всего ремонтного цикла. В связи с этим ежегодно планируется вывод в капитальный ремонт 1/6 общей емкости станции с равномерным распределением по месяцам и рабочим дням. Ремонт общестанционной аппаратуры планируется поочередно с приблизительно равномерной разбивкой трудоемкости по годам в течение ремонтного цикла.

13.3.5. Планирование ремонта оконечных кабельных устройств, абонентской аппаратуры и абонентской проводки целесообразно проводить комплексно по территориальному или цеховому признаку. Одну группу цехов следует охватывать в первом месяце межремонтного периода, вторую – во втором и т. д.

13.3.6. Капитальный ремонт абонентской проводки производится 1 раз в 6 лет с заменой 50 % абонентской аппаратуры и проводки. Для аппаратов связи, подвергающихся капитальному ремонту, текущий ремонт на этот год не планируется.

Объем работ по капитальному ремонту отдельных средств связи следующий:

АТС декадно-шаговой системы: замена до 30 % узлов и деталей согласно ведомости дефектов;

РТС – полная разборка и восстановление схемы коммутатора с заменой всех основных частей, рамок многократного и местного поля, гнезд, вызывных ламп, опросно-вызывных ключей, ремонт и регулировка реле с очисткой и заменой подгоревших контактов, механическое регулирование согласно паспортам всех элементов коммутатора, ремонт, окраска и полировка корпусов коммутатора;

установки оперативной связи – полная разборка и восстановление схемы установки с заменой всех неисправных частей и деталей опросно-вызывных ключей, кнопок блинкеров, реле, аппаратуры усиления и т. д., проверка и испытание схемы и аппаратуры усилителя, регулировка и настройка работы установки;

станции пожарной и охранной сигнализации – полное восстановление схемы станции по паспортным данным; замена всех износившихся узлов и деталей, устаревших извещателей; замена неисправных участков сети; полная электрическая проверка и испытание схемы коммутатора и сети сигнализации; ремонт и окраска корпуса;

кросс телефонной станции – полная разборка громоотводных полос; очистка и промывка пружин; сборка громоотводных полос, установка эбонитовых планок, установка стяжек, пружин; вставка прокладок из слюды; вставка предохранителей и термических катушек, регулировка громоотводных полос и проверка их на пробой; впайка концов кабелей; проверка, очистка, ремонт испытательных гнезд и сигнализации; полная замена кроссировочного провода;

кабели связи и оконечные кабельные устройства – перекладка кабелей с перепайкой, замена на отдельных пролетах кабелей; ремонт кабельных вводов; устройство кабельных вводов взамен воздушных вводов проводов; прокладка или подвеска кабеля взамен пучка воздушных проводов на отдельных пролетах воздушных линий и на пересечениях; устранение разбитости пар с распайкой более двух муфт, симметрирование кабелей и т. д., установка кабелей под постоянное воздушное давление (монтаж компрессорной установки, определение мест негерметичности муфт кабелей); проведение мероприятий по защите кабеля от коррозии, ударов молнии, влияния линий электропередачи и др.; замена пришедших в негодность подвесных кабелей и проводов; ремонт и замена негодных боксов, кабельных ящиков, распределительных коробок; распределительных шкафов;

установки электрочасофикации (первичные электрочасы, вторичные электрочасы; проводка) – замена обветшалой и неисправной проводки, замена электрочасов (при необходимости);

телефонные аппараты центрального питания и местного питания – полная разборка, очистка и протирка всех неисправных деталей; замена неисправных деталей новыми, сборка телефонного аппарата и проверка;

охранная сигнализация по периметру территории предприятия – замена не более 30 % узлов и деталей сигнализации, ремонт сигнализации по периметру;

радиотрансляционные узлы и радиосети – замена радиовоздушной сети и всех радиодинамиков, претерпевших физический и моральный износ.

Периодичность ремонта принята исходя из продолжительности ремонтного цикла и межремонтного периода средств связи. Продолжительность простоя в ремонте установлена из расчета ремонта средств связи ремонтной группой в составе 5 человек. При увеличении (уменьшении) фронта ремонта на одного ремонтника простои в ремонте уменьшаются (увеличиваются) на 10 %. Трудоемкость ремонта установлена по фактическим затратам труда на выполнение полного объема ремонтных работ. Численные значения ремонтных нормативов приведены в табл. 13.1.

Таблица 13.1

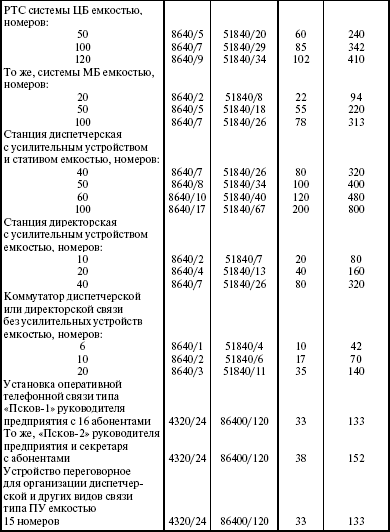

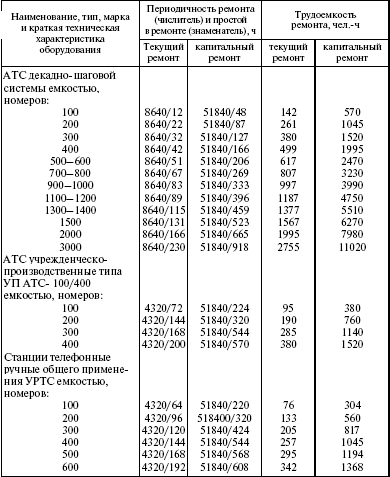

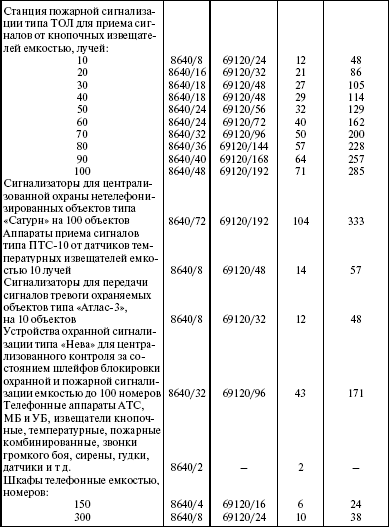

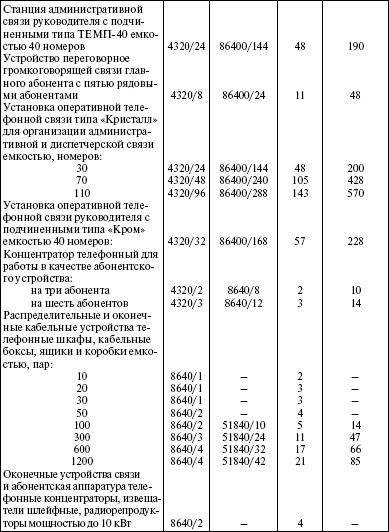

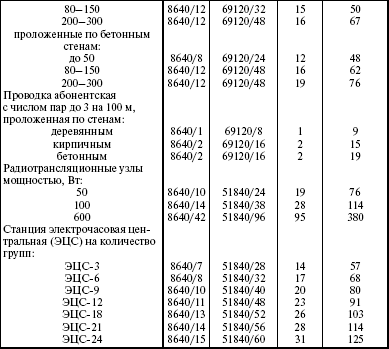

Нормативы периодичности, продолжительности и трудоемкости ремонта средств связи и сигнализации

Примечания.

1. Трудоемкость ремонта других видов станций определяется путем умножения табличной трудоемкости соответствующего вида ремонта АТС декадно-шаговой системы на поправочный коэффициент, который составляет для АТС с машинным приводом – 1,1; АТС координатной системы (АТСК) – 1,15.

2. Трудоемкость капитального ремонта АТС и всех видов коммутаторов емкостью менее 100 номеров, не имеющих усилителей, определяется из расчета 7 чел. – ч на один номер, а имеющих усилители – 8 чел. – ч на один номер. Трудоемкость текущего ремонта принимается равной 25 % трудоемкости капитального ремонта. Для АТС и РТС ежегодно планируется 1/6 трудоемкости капитального ремонта, указанной в таблице.

3. Периодичность капитального ремонта кабельных линий приведена для кабелей с неметаллической оболочкой, проложенных в грунте и канализации. Для кабелей, проложенных открыто, капитальный ремонт следует проводить через 60 480 ч. Для кабелей освинцованных неизолированных, проложенных в канализации, капитальный ремонт следует проводить через 172 800 ч, для открытых – через 129 600 ч.

4. Трудоемкость ремонта электрочасовой подстанции составляет 75 % трудоемкости ремонта электрочасовой станции при соответствующем количестве групп.

13.5.1. Нормы расхода материалов и запасных частей на капитальный и текущий ремонт, приведенные в табл. 13.2, установлены на год из расчета ремонта 1/6 части средств связи и сигнализации.

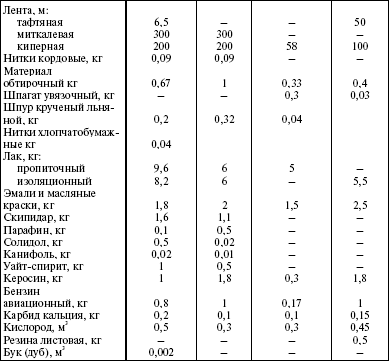

Таблица 13.2

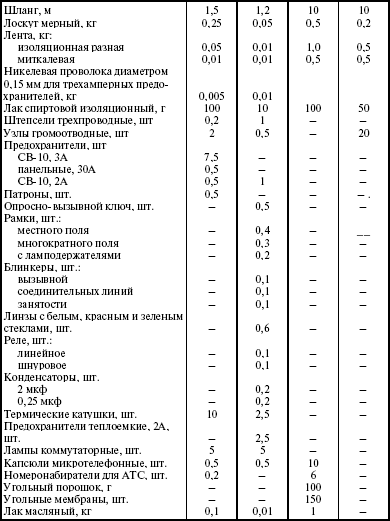

Годовые нормы расхода материалов и запасных частей на капитальный и текущий ремонт средств связи и сигнализации

13.5.2. В табл. 13.3 приведены нормы страхового запаса средств связи и сигнализации.

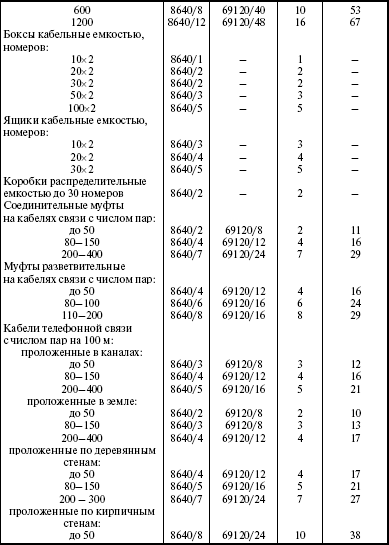

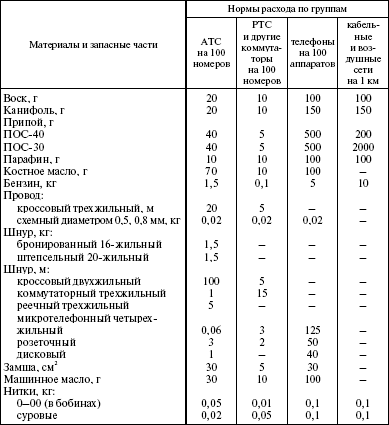

Таблица 13.3

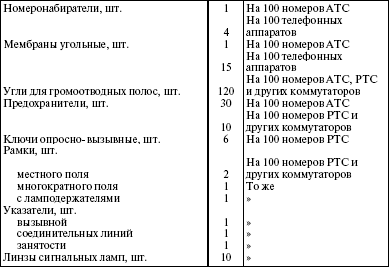

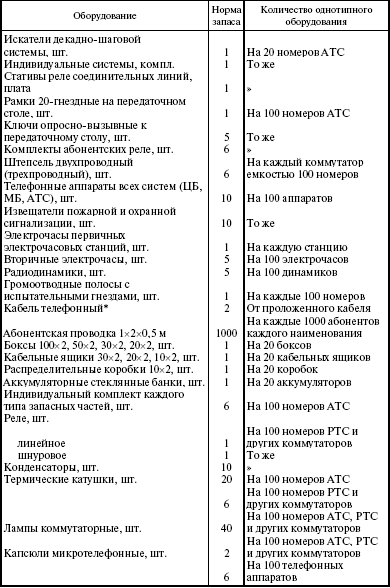

Нормы страхового запаса средств связи и сигнализации

*Для соединительных линий УАТС с городскими АТС следует планировать кабель типа ТПП

Вновь смонтированные устройства РЗА перед вводом в работу подвергаются наладке и приемочным испытаниям с записью в паспорте оборудования или в специальном журнале. При проведении работ специализированной наладочной организацией их приемку производит персонал, обслуживающий данные устройства.

Разрешение на ввод устройства в работу оформляется записью в журнале РЗА с подписями представителей предприятия и наладочной организации, если последняя производила наладку этого устройства.

При сдаче в эксплуатацию устройств РЗА должна быть представлена следующая документация:

проектная документация, скорректированная при монтаже и наладке (чертежи, пояснительные записки, кабельный журнал и т. д.) монтажной организацией;

заводская документация (инструкции, паспорта электрооборудования, аппаратуры и т. д.);

протоколы наладки и испытаний, исполнительные принципиально-монтажные (или принципиальные и монтажные) схемы.

На предприятии на каждое присоединение или устройство РЗА, находящееся в эксплуатации, помимо указанных выше должна иметься следующая техническая документация:

паспорт-протокол устройства;

инструкция или программа по наладке и проверке (для сложных устройств по каждому типу устройства или его элементам),

технические данные об устройствах в виде карт или таблиц уставок и характеристик (чувствительность и селективность).

Результаты периодических проверок заносятся в паспорт-протокол устройства (подробные записи по сложным устройствам РЗА при необходимости – в рабочем журнале).

Согласно действующим правилам и нормам устанавливаются следующие виды планового ТО устройств РЗА: проверка при новом включении (наладка), первый профилактический контроль, профилактический контроль, профилактическое восстановление (ремонт), тестовый контроль, опробование, технический осмотр. Кроме того, в процессе эксплуатации могут проводиться внеочередная проверка и послеаварийная проверка.

Работы по каждому виду планового ТО устройств РЗА выполняются в соответствии с программами, приведенными в указанных Правилах, действующими инструкциями и методическими указаниями.

14.2.1. Полный срок службы (ресурс) устройств РЗА составляет: для устройств РЗА на электромеханической элементной базе – 25 лет (216 000 ч);

для устройств РЗА на микроэлектронной базе – 12 лет (103 680 ч).

Эксплуатация устройств РЗА сверх указанных сроков службы возможна при удовлетворительном состоянии аппаратуры и соединительных проводов этих устройств и при сокращении цикла технического обслуживания.[6]

14.2.2. Цикл ТО зависит от типа устройств РЗА и условий их эксплуатации в части воздействия различных факторов внешней среды и установлен от трех до двенадцати лет – для устройств РЗА электрических сетей 0,4—35 кВ и от трех до восьми лет – для устройств РЗА электростанций и подстанций 110–750 кВ.

14.2.3. Периодичность проведения ТО устройств РЗА приведена в табл. 14.1 и 14.2.

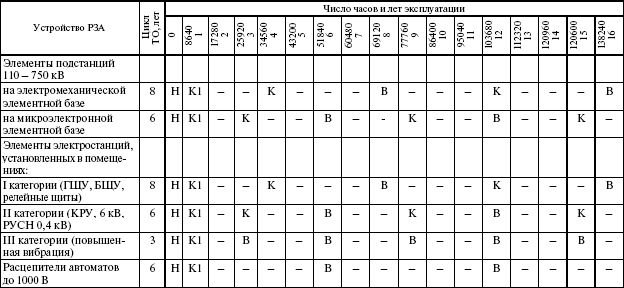

Таблица 14.1

Периодичность проведения технического обслуживания устройств РЗА электрических сетей 0,4—35 кВ

Примечания.

1. Н – проверка (наладка) при новом включении, К1 – первый профилактический контроль, К – профилактический контроль, В – профилактическое восстановление, О – опробование.

2. В таблице указаны обязательные опробования. Кроме того, опробования рекомендуется производить в годы, когда не проводятся другие виды обслуживания. Если при проведении опробования или профилактического контроля выявлен отказ устройства или его элементов, то производится устранение причины, вызвавшей отказ, и, при необходимости, в зависимости от характера отказа – профилактическое восстановление.

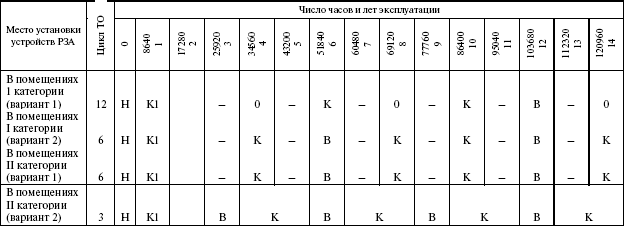

Таблица 14.2

Периодичность проведения технического обслуживания устройств РЗА, дистанционного управления и сигнализации электростанций и подстанций 110–750 кВ

Примечания.

1. В объем профилактического контроля устройств РЗА входит в обязательном порядке восстановление реле серий РТ-80, РТ-90, РТ-40/Р, ИТ-80, ИТ-90, ЭВ-100, ЭВ-200, РПВ-58, РПВ-258, РТВ, РВМ, РП-8, РП-11, РП-18.

2. Замена электронных ламп в высокочастотных аппаратах линейных защит должна проводиться один раз в четыре года.

3. Обозначения – см. табл. 14.1.

Периодичность тестового контроля устройств РЗА электростанций и подстанций 110–750 кВ для устройств на микроэлектронной базе установлена не реже 1 раза в год.

Для устройств РЗА на микроэлектронной базе со встроенными средствами тестового контроля, как правило, должна предусматриваться тренировка перед первым включением в эксплуатацию. Тренировка заключается в подаче на устройство на 3–5 суток оперативного тока и (при возможности) рабочих токов и напряжений; устройство при этом должно быть включено на сигнал. По истечении срока тренировки следует произвести тестовый контроль устройства и при отсутствии каких-либо неисправностей перевести устройство на отключение. При невозможности проведения тренировки первый тестовый контроль должен быть проведен в срок до двух недель после ввода в эксплуатацию.

14.2.4. Периодичность опробований для устройств РЗА электростанций и подстанций 110–750 кВ определяется по местным условиям и утверждается решением главного инженера предприятия. Опробование устройств автоматического включения резерва (АВР) собственных нужд (СН) тепловых электростанций должно проводиться оперативным персоналом не реже 1 раза в 6 месяцев, а устройств АВР элементов питания СН – не реже 1 раза в год. Правильная работа устройств в период за 3 месяца до намеченного срока может быть засчитана за проведение внеочередного опробования.

14.2.5. Периодичность технических осмотров аппаратуры и вторичных цепей устанавливается в соответствии с местными условиями, но не реже 2 раз в год.

14.2.6. С целью совмещения проведения ТО устройств РЗА с ремонтом основного оборудования допускается перенос запланированного вида ТО на срок до одного года.

14.2.7. Ремонт РЗА проводится путем замены отдельных вышедших из строя элементов. Нормативы периодичности, продолжительности и трудоемкости не регламентируются.

Работы выполняются электромонтерами по ремонту аппаратуры РЗА, как правило, 5–6 разрядов.

В данном разделе приведены нормативы и указания по ремонту следующих видов электросварочного оборудования: сварочные преобразователи и выпрямители, сварочные генераторы постоянного тока, автоматы и полуавтоматы дуговой сварки под флюсом в защитной среде (газах), машины точечной, стыковой и шовной сварки, контакторы тиристорные, регуляторы цикла сварки, прерыватели точечной и шовной сварки, аппаратура для металлизации и нанесения покрытий.

При ТО электросварочного оборудования проводятся следующие операции:

сварочные трансформаторы: проверка отсутствия чрезмерного шума, нагрева обмоток, нагара на выводах, повреждений изоляции проводов, переключателя напряжений и другой пускорегулирующей аппаратуры, системы охлаждения, заземляющих струбцин, защитных кожухов, изоляционных прокладок, очистка от пыли и грязи, очистка контактов, изоляционных частей и переключателей напряжения от медной пыли и нагара, регулировка указателя, устранение мелких дефектов;

машины контактной сварки: проверка нагара на электродах, отсутствия вспучивания конденсаторов, чрезмерного нагрева промежуточных и токоподводящих катушек, электродов, шинопроводов и контактных соединений, отсутствия утечки воздуха в системе воздухопровода и воды в системе водяного охлаждения, очистка оборудования от пыли, грязи и флюсов, осмотр целостности изоляции питающей и сварочной линии, проверка нагрева обмоток силового трансформатора, мелкий ремонт пускорегулирующей аппаратуры, проверка заземляющих устройств;

автоматы и полуавтоматы дуговой электросварки: проверка цепей управления, флюсовой и газовой аппаратуры, контактных и заземляющих проводников, механизмов корректировки электродов, подачи проволоки в редукторах, подтяжка ослабленных болтовых креплений в узлах сварочной головки, проверка наличия смазки в подшипниках и червячных передачах.

В объем текущего ремонта входят работы, предусмотренные ТО, проверка и при необходимости восстановление паспортного или соответствующего требованиям ГОСТ сопротивления изоляции и, кроме того:

сварочные трансформаторы: протирка и продувка; проверка изоляции мегомметром, мелкий ремонт изоляции, ремонт переключателей напряжения, стопоров, винтового механизма и его проверка в работе; ремонт ограждений и кожуха; окраска кожуха; замена электродо-держателей; осмотр всей пускорегулирующей аппаратуры и электропроводки от сварочного аппарата до силового щитка;

сварочные выпрямители: наружный осмотр и протирка аппарата, проверка работы вентилятора и воздушных реле, проверка схемы выпрямителя, выводных и соединительных контактов, мелкий ремонт всей аппаратуры;

машины контактной электросварки: замер сопротивления изоляции, проверка чистоты контактных поверхностей, электродов, промежуточных и токоподводящих подушек, вылетов и шпинделей, контактных соединений и шинопроводов; удаление электроэрозии с контактных соединений вторичных контуров, замена изношенных деталей токопровода и шинопровода вторичных контуров, проверка исправности работы электропневматических и золотниковых клапанов, отсутствия утечки в системе воздухопровода и устранение неисправностей, замена изношенных деталей, проверка и регулировка пускорегулирующей аппаратуры, промывка системы водяного охлаждения.

В объем работ капитального ремонта входят все операции текущего ремонта, полная разборка оборудования, замена изношенных деталей и узлов, проверка прочности изоляции, при необходимости – замена пускорегулирующей аппаратуры, окраска, испытание оборудования и, кроме того:

сварочные трансформаторы: ремонт катушек высокого и низкого напряжения, изолирование поврежденных мест, в случае необходимости – перемотка обмоток или их замена новыми;

сварочные выпрямители: замена вышедших из строя выпрямительных элементов, сборка схемы выпрямителя, ремонт вентилятора, ремонт и наладка воздушных реле и пускорегулирующей аппаратуры;

автоматы и полуавтоматы дуговой электросварки: замена изношенных узлов и деталей, отладка редукторов, червячных пар приводов и других механизмов; перемонтаж пульта управления с заменой неисправных электроаппаратов и электроизмерительных приборов; регулировка и согласование работы электрической и механической частей установки;

машины контактной сварки: замена при необходимости токоведущих башмаков, стержней, роликов и других частей и деталей, промывка и очистка от накипи системы водяного охлаждения, ремонт или замена реле протока или реле давления, ремонт пускорегулирующей аппаратуры, трансформаторов и механической части машин.

15.4.1. В табл. 15.1 приведены нормативы на ремонт стационарного электросварочного оборудования, где периодичность установлена для двухсменной работы оборудования. При работе в три смены следует применять коэффициент 0,67, при одной рабочей смене —1,8. Для передвижных сварочных установок следует применять коэффициент 0,67.

15.4.2. Периодичность постановки на ремонт электросварочного оборудования должна согласовываться со службой ОГМ, которая осуществляет ремонт механической части оборудования.

Таблица 15.1

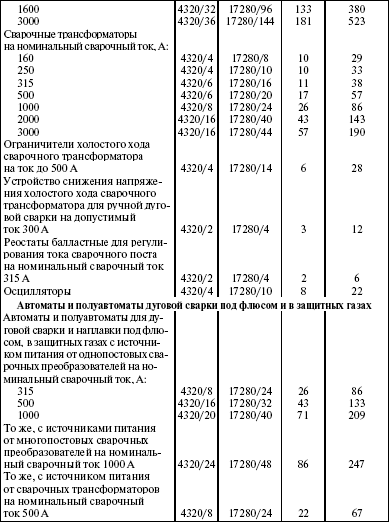

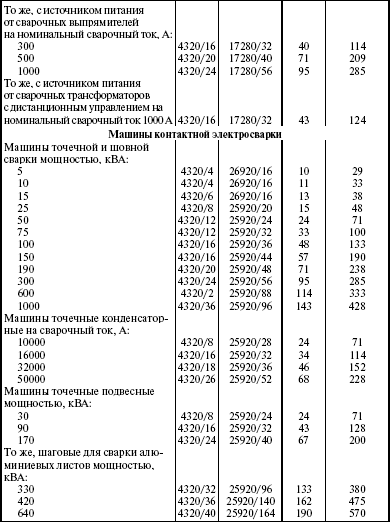

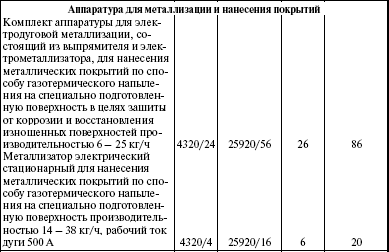

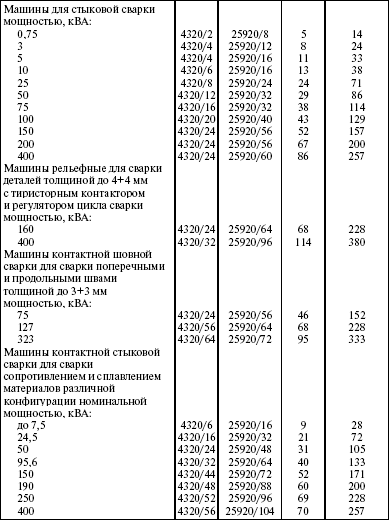

Нормативы периодичности, продолжительности и трудоемкости ремонта электросварочного оборудования

Нормы расхода материалов на капитальный ремонт (табл. 15.2) приведены на 100 чел. – ч ремонта электросварочного оборудования, нормы расхода запасных частей (табл. 15.3) – на 10 единиц однотипного оборудования.

Таблица 15.2

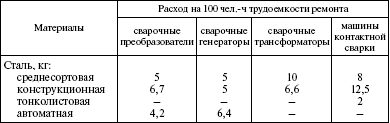

Нормы расхода материалов на ремонт электросварочного оборудования

Таблица 15.3

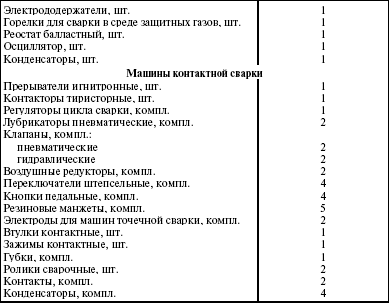

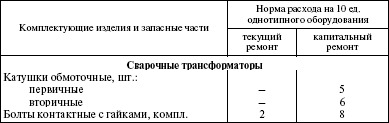

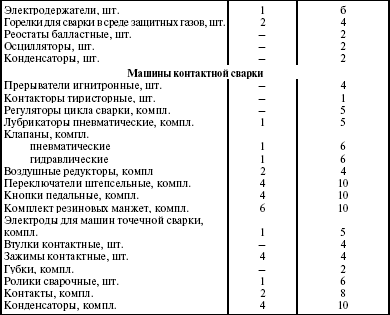

Нормы расхода комплектующих изделий и запасных частей на ремонт электросварочного оборудования

В табл. 15.4 приведены нормы страхового запаса комплектующих изделий и запасных частей.

Нормы резерва трансформаторов электродуговой сварки установлены в процентах и составляют: при количестве эксплуатируемых трансформаторов до 10 шт. – 10 %, от 11 до 50 – 5 %, от 51 до 100 – 3 %.

Таблица 15.4

Нормы страхового запаса комплектующих изделий и запасных частей на ремонт электросварочного оборудования

В данном разделе приведены указания по ТО и ремонту различных типов электроизмерительных и регулирующих приборов и приборов теплового контроля (измерения расхода жидкостей и газа, измерения и регулирования давления, измерения параметров электрических цепей, учета расхода различного вида веществ и энергии, счетчиков электрической энергии).

Для приборов измерения и контроля предусматривается проведение ТО, текущего ремонта и поверок.

Для контроля за исправным состоянием приборов, проведения поверок и ремонта на предприятиях создаются специальные подразделения: измерительные лаборатории, контрольно-поверочные пункты, инспекции, мастерские и т. д. Право поверок контрольно-измерительных приборов предоставляется только после регистрации перечисленных выше подразделений в органах Государственной метрологической службы.

16.1.1. Техническое обслуживание приборов измерения и контроля проводится в процессе работы оборудования и во время перерывов между сменами.

16.1.2. В объем ТО приборов входят: наружный осмотр, очистка приборов; проверка их крепления по месту установки, проверка наличия пломб и маркировки; смазка механизмов движения; смена диаграммной бумаги; доливка специальных жидкостей; замена прокладок в местах подтекания жидкости; промывка камер; слив и заливка ртути; проверка исправности заборных устройств, холодильников, фильтров водоструйных насосов и источников питания у газоанализаторов; доливка масла в редукторы и реохорды в электронных мостах и потенциометрах; проверка исправности электропроводки.

16.1.3. Техническое обслуживание приборов проводится оперативным (обслуживающим) персоналом, в обязанности которого входит также своевременное представление на поверку измерительных приборов, для которых предусмотрена обязательная государственная поверка в органах Государственной метрологической службы.

16.1.4. Периодичность поверок приборов измерения и контроля устанавливается предприятием и местными органами метрологической службы в зависимости от условий окружающей среды, в которых эксплуатируются приборы, для чего на предприятиях составляются календарные графики поверок в соответствии с ГОСТ 8.513—84. Графики утверждаются главным инженером или главным энергетиком предприятия.

16.1.5. Периодичность поверок для электроизмерительных приборов, эксплуатируемых в нормальных условиях, установлена 1 раз в два года. Для приборов, используемых в горячих, химических и гальванических цехах – через 16 месяцев, а в цехах с повышенной запыленностью, агрессивностью среды, вибрацией – через 6 месяцев.

16.2.1. Приборы, требующие ремонта, как правило, заменяются исправными непосредственно по месту установки. Неисправные приборы направляются в ремонтные мастерские (лаборатории), где выполняется их ремонт.

16.2.2. В объем текущего ремонта входят операции ТО и (дополнительно) следующие работы: вскрытие и очистка прибора, частичная разборка подвижной системы, исправление или замена поврежденных стрелок, пружин, трубок, контактов, винтов, держателей диафрагмы, рычагов пара, а также других неисправных деталей; проверка качества изоляции и состояния цепей прибора, установки и состояния кранов;

регулировка подвижной системы прибора по основным точкам с ремонтом и установкой дополнительного сопротивления; перемотка шунтов; подгонка показаний приборов к классу точности без разбора измерительной системы магнитным шунтом, подгоночным сопротивлением и размагничиванием экрана.

16.2.3. Для ремонта каждого типа приборов разрабатываются технологические карты, в которых в определенной последовательности перечисляются выполняемые при этом работы.

16.2.4. Периодичность текущего ремонта электроизмерительных приборов установлена через 12 месяцев для нормальных условий эксплуатации, через 8 месяцев – для горячих, гальванических и химических цехов и через 6 месяцев – для цехов с сильной запыленностью, агрессивностью среды, вибрацией и пульсацией потока.

16.2.5. Для приборов теплового контроля установлены единые сроки ремонта и поверок, а именно: нормальные условия эксплуатации – 12 месяцев, горячие, химические и гальванические цеха – 6 месяцев, цеха с сильной запыленностью, агрессивностью среды, вибрацией и пульсацией потока – 3 месяца.

16.2.6. Отнесение приборов к тем или иным условиям эксплуатации утверждается главным инженером по представлению главного энергетика.

16.2.7. Нормативы трудоемкости текущего ремонта и поверок приборов установлены в зависимости от их назначения и конструктивного исполнения и приведены в табл. 16.1.

Таблица 16.1

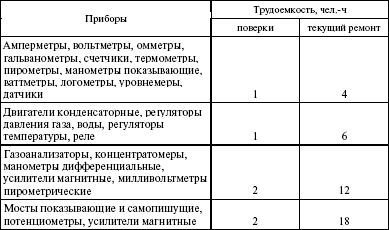

Нормативы трудоемкости проверок и текущего ремонта приборов измерения и контроля

16.2.8. Для замены при текущем ремонте неисправных приборов исправными на предприятиях создается страховой фонд прошедших поверку приборов.

16.2.9. По опыту эксплуатации в страховом запасе необходимо содержать не менее одного прибора на следующее их количество: электроизмерительные – 20; счетчики, шунты и добавочные сопротивления – 30; измерительные трансформаторы – 40; измерения и регулирования давления, разряжения и температуры – 10; измерения и регулирования расхода жидкостей, газа, состава и свойств жидкостей, газов и веществ – 20; измерения и регулирования уровня жидкостей – 40.

16.3.1. Нормы расхода материалов на ТО и ремонт (поверки), установленные из расчета на 100 чел. – ч трудоемкости ремонта, приведены в табл. 16.2

Таблица 16.2

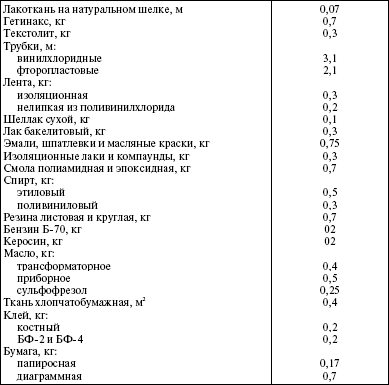

Нормы расхода материалов на техническое обслуживание и ремонт приборов измерения и контроля
