Самоходно-артиллерийская установка 12,8 cm Panzer-Selbstfahrlafette V во дворе завода фирмы Rheinmetall

Традиционно считается, что к созданию тяжелых противотанковых орудий немцы приступили, столкнувшись с советскими танками Т-34 и КВ. Однако это не совсем верно, так как впервые с танками, имевшими противоснарядное бронирование, им пришлось столкнуться в ходе Французской кампании.

Так что неудивительно, что уже в мае 1941 года на совещании в Бергхофе Гитлер приказал начать разработку самоходных противотанковых установок с мощными пушками калибра 105 и 128 мм и опробовать их против захваченных сильно бронированных французских и английских танков. В качестве базы решили использовать два шасси VK 3001(H). Это были шасси опытного 30-тонного танка. Лобовая броня корпуса составляла 60, а бортовая – 50 мм. В ходовой части использовалась подвеска с шахматным расположением опорных катков и гусеница шириной 520 мм. На машине был установлен двигатель Maybach HL116 мощностью 300 л.с. На базе этого шасси фирма Rheinmetall-Borsig в Дюссельдорфе и изготовила тяжелые САУ 12,8 cm Panzer-Selbstfahrlafette V. 128-мм пушка Gerat 40 с длиной ствола 61 калибр и начальной скоростью снаряда 910 м/с, созданная на базе зенитного орудия, была установлена в открытой сверху рубке в кормовой части корпуса. Для размещения орудия массой 7 т пришлось удлинить ходовую часть, введя восьмой опорный каток. В рубке с толщиной стенок 30 мм размещались пять членов экипажа и 18 пушечных выстрелов. Масса машины достигла 36 т. После уточнения характеристик орудия Управление вооружений пришло к выводу, что при начальной скорости бронебойного снаряда 900 – 920 м/с любой танк является практически не защищенным от стрельбы этой САУ на всех дистанциях действительного огня. Однако, имевшиеся средства наведения позволяли вести эффективный огонь из этого орудия на дистанциях до 1500 м.

Первый образец САУ был изготовлен в августе 1941 года, а в конце года две машины этого типа были отправлены на Восточный фронт для испытаний в боевых условиях. Зимой 1943 года одна из них была захвачена войсками Красной Армии в районе Сталинграда. Эта машина поступила на НИБТПолигон ГБТУ Красной Армии в Кубинке, где она находится и поныне. Судьба второй машины неизвестна.

Поскольку немецкая САУ прибыла на полигон в неисправном состоянии, полноценные ее испытания провести не удалось, тем не менее, трофей подвергся тщательному изучению, о чем свидетельствуют выдержки из отчета.

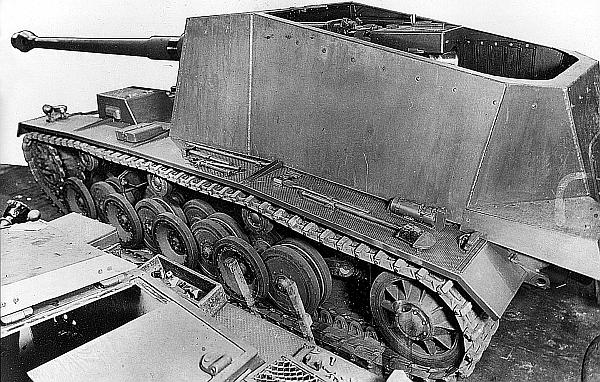

Panzer-Selbstfahrlafette V в сборочном цеху

«Главной особенностью указанного штурмового орудия является его мощное вооружение из 128-мм пушки, позволяющей эффективно поражать все типы советских танков на очень больших дистанциях (около 1500 м и более). Поскольку пушка частично неисправна, испытания ее на месте штатными боеприпасами не проводились.

Несмотря на то, что в боекомплекте орудия имеются выстрелы с осколочным снарядом, пленные показывают, что по пехоте огонь из орудия практически не велся (только по танкам и автомобилям). Мощность осколочного снаряда достаточна для поражения легких танков и автомобилей любого типа.

Штатно оборонительного пулемета орудие не имеет, что делает его легкой добычей пехоты и малоразмерных огневых средств.

Примененный в машине новый тип шестицилиндрового двигателя является очень удачным с точки зрения его конструкции и надежности работы. Однако указанный тип двигателя очень критичен к чистоте топлива и требует специальной подготовки по обслуживанию (регулировка и ремонт).

Из имеющихся в настоящее время в немецкой армии данный тип штурмового орудия наиболее интересен и перспективен для массового использования, как в наступлении, так и в обороне».

Проанализировали советские специалисты и особенности использования самоходки, а также способы борьбы с ней.

«По показаниям пленных указанная тяжелая штурмовая машина использовалась немецкими войсками в специальном подразделении (дивизионе) для отражения атак советских танков тяжелых и средних типов... преимущественно на позициях изготавливания к атаке. Используя вооружение из мощной длинноствольной пушки, немецкое тяжелое штурмовое орудие может эффективно применяться против всех типов наших танков на всех дальностях действительного огня в пределах видимости.

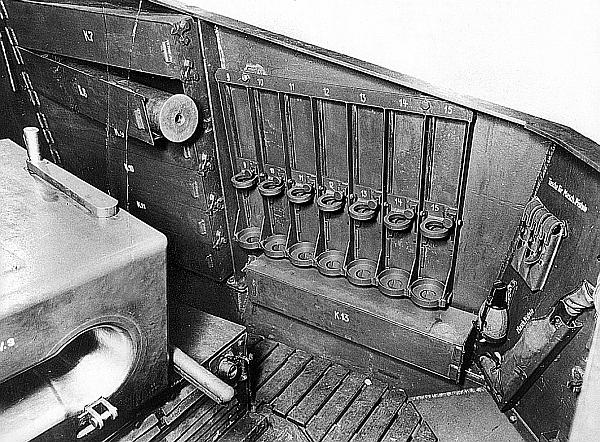

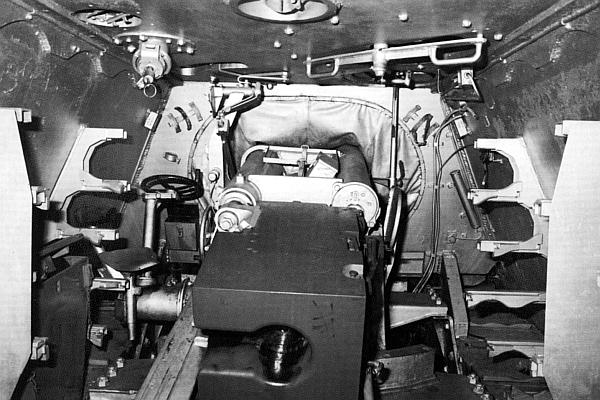

Интерьер боевого отделения. Вид на правый борт

К моменту захвата расчет штурмового орудия уничтожил приблизительно за месяц боев не менее 7 советских танков, преимущественно тяжелого типа (уничтожение 6 отмеченных танков подтверждено дополнительно). Против легких танков штурмовое орудие не применялось.

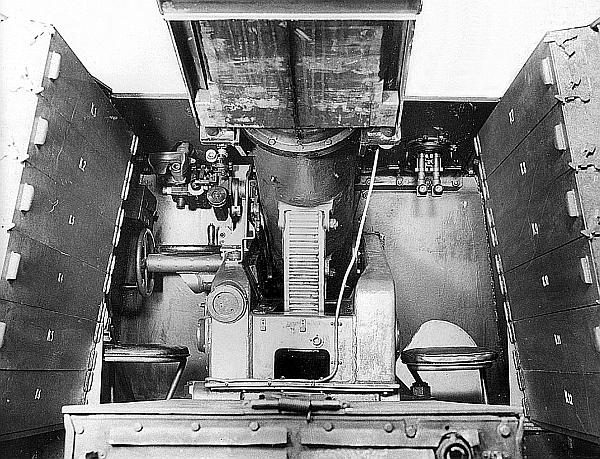

Вид на лафет и механизмы наведения 128-мм пушки

Броня танка типа KB даже с учетом ее предельно допустимого наращивания не является препятствием для бронебойного снаряда тяжелой пушки K.40(R) на всех дальностях стрельбы.

В настоящее время наиболее эффективным средством защиты от подобного тяжелого штурмового орудия является, по-видимому, не увеличение толщины брони (каковое смысла уже не имеет), а значительное улучшение подвижности и уменьшение размеров отечественных танков и иных бронемашин. Пленные показывают, что вести прицельный огонь против движущихся советских легких танков типа Т-60, Т-70 и «Валентин» значительно сложнее, чем против танков тяжелого типа (KB и Т-34).

Благодаря монтажу орудия в невращающейся установке и применению в нем выстрелов раздельного заряжания, наиболее эффективным способом противодействия ему следует считать постоянное маневрирование танка, затрудняющее расчету произведение прицельного выстрела. Орудие легко обнаружить путем наблюдения, так как при выстрелах из-за действия дульного тормоза поднимается большое облако пороховых газов.

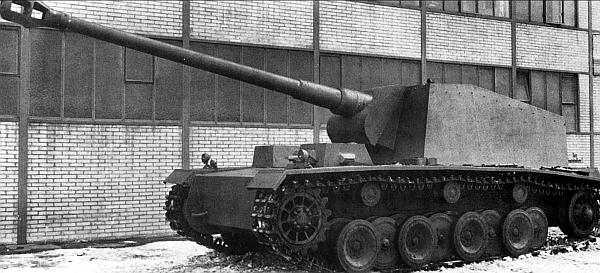

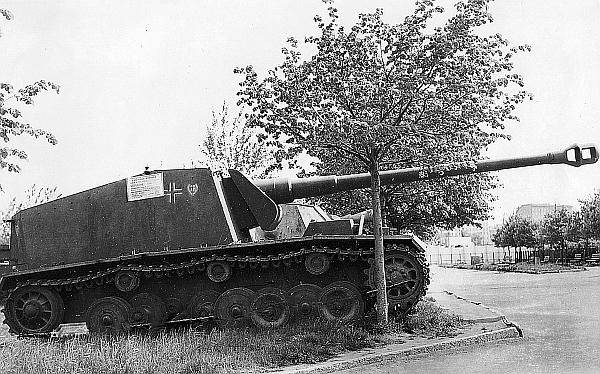

128-мм немецкая САУ на выставке трофейного вооружения в ЦПКиО им. Горького. Москва, весна 1943 года

Немцы избегают применять в бою такие штурмовые орудия без поддержки легких и средних танков, а также противотанковых и штурмовых орудий средних и малых калибров».

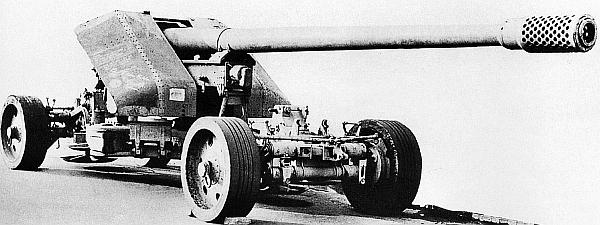

128-мм противотанковая пушка Рак 44 фирмы Krupp в походном положении

Судя по всему, немецкое командование не испытывало никаких иллюзий по поводу дальнейшего использования 12,8 cm Panzer-Selbstfahrlafette V. Однако в том числе и этот опыт заставил Управление вооружений летом – осенью 1942 года обратиться к идее создания специализированных полностью бронированных противотанковых САУ, вооруженных орудиями средних и больших калибров. При этом разработка новой самоходки со 128-мм пушкой первоначально не предусматривалась. Но уже 2 февраля 1943 года Управление вооружений передало тактико-технические требования к тяжелому «Ягдпанцеру» в артиллерийское конструкторское бюро фирмы Friedrich Krupp AG в Эссене. Техтребования предусматривали создание 128-мм САУ на базе танка Tiger НЗ (Tiger II) с рубкой, расположенной в кормовой части. Контракт на поставку шасси был заключен с фирмой Henschel & Sohn в Касселе. К середине апреля 1943 года последняя предложила два варианта проекта 12,8 cm Panzerjager на шасси Tiger НЗ (Tigerjager). Один – с кормовым размещением рубки, другой – с рубкой, установленной в средней части корпуса. В итоге предпочтение было отдано второму варианту, в наибольшей степени унифицированному с танком Tiger НЗ.

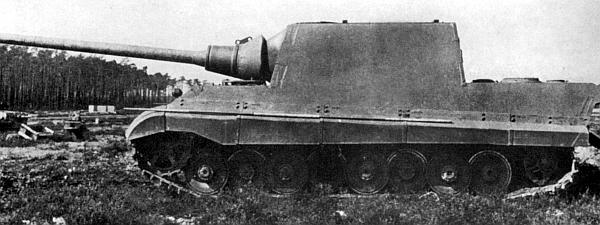

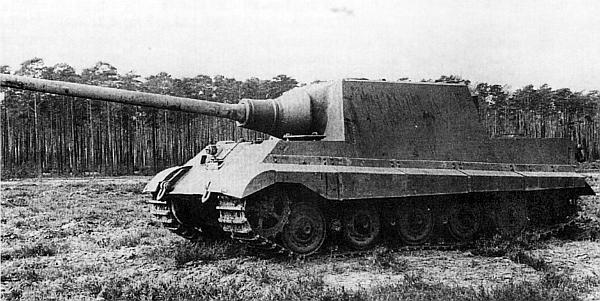

Прототип «Ягдтигра» с ходовой частью конструкции Ф.Порше на полигоне. Вооружение еще не установлено. Весна 1944 года

На САУ с передним расположением двигателя предполагалось, кстати, установить 128-мм пушку с длиной ствола в 70 калибров. Разместить это орудие в машине с компоновкой как у танка Tiger II было крайне затруднительно. В этом случае вылет ствола за пределы корпуса САУ составил бы 4,9 м. Кроме того, заряд для этой пушки имел длину ИЗО мм против 870 мм у пушки Рак 44 с длиной ствола в 55 калибров. В итоге предпочтение и было отдано последней.

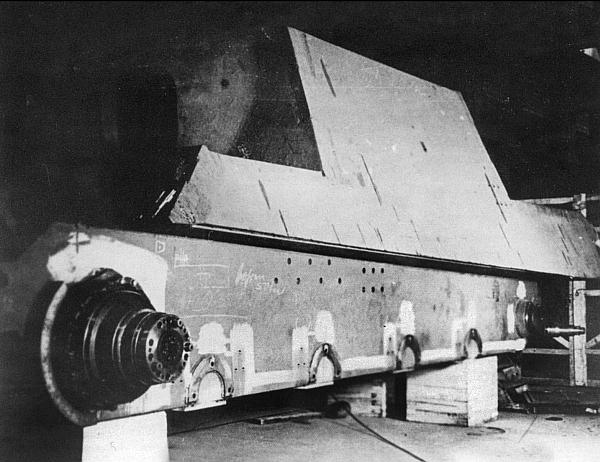

Прототип «Ягдтигра» с ходовой частью конструкции Ф.Порше в сборочном цеху. Хорошо видны фланцы крепления тележек подвески

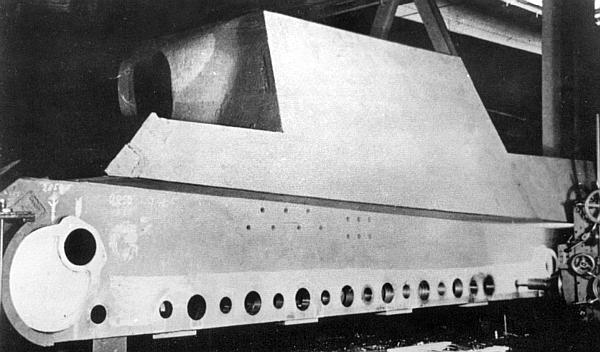

В сборочном цеху – прототип «Ягдтигра» с ходовой частью, заимствованной у «Королевского тигра». Хорошо видны отверстия в борту корпуса, предназначенные для установки торсионных валов

Необходимо отметить, что серийный выпуск 128-мм пушки Рак 44 начался в декабре 1943 года в качестве буксируемой противотанковой. Пушка была сконструирована на основе баллистики 128-мм зенитного орудия, но в отличие от последнего имела раздельно-гильзовое, а не унитарное заряжание. Несмотря на это, пушка имела скорострельность до 5 выстр./мин. Орудие было установлено на крестообразном лафете, обеспечивавшем круговой обстрел. Из-за большой массы артсистемы – более 10 т – его могли буксировать только 12– и 18-тонные полугусеничные тягачи. Всего было изготовлено 18 таких орудий.

Первые прототипы «Ягдтигра» поступили на Куммерсдорфский полигон соответственно в феврале (с подвеской Порше, вверху) и в мае (с подвеской Хеншеля, внизу) 1944 года

В боекомплект Рак 44 входили выстрелы с бронебойным снарядом массой 28,3 кг и осколочным массой 28 кг. Бронепробиваемость Рак 44 составляла 200 мм на дистанции в 1,5 км. Пушка могла поразить любой советский, американский или английский танк на дистанциях для них запредельных. Кроме того, из-за большой массы снаряда при его попадании в танк, даже без пробития брони, в 90% случаев он все равно выходил из строя.

В феврале 1944 года начался выпуск 128-мм противотанковых орудий Рак 80. От Рак 44 они отличались главным образом отсутствием дульного тормоза. Поскольку лафет для него сконструирован не был, то качающуюся часть стали устанавливать на лафетах трофейных советских 152-мм гаубиц М-10, гаубиц-пушек МЛ-20 и французских 155-мм пушек. Всего по январь 1945 года было изготовлено 132 орудия, из которых 80 установили в САУ, сверхтяжелый танк Maus, а также использовали для подготовки экипажей.

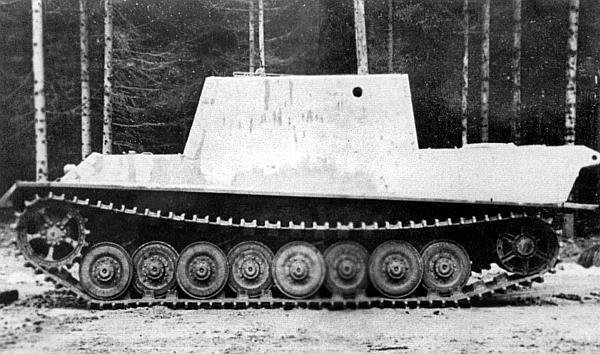

Деревянный макет САУ в натуральную величину был показан на полигоне Арис в Восточной Пруссии. САУ произвела на фюрера самое благоприятное впечатление, и последовало «высочайшее» распоряжение начать ее серийный выпуск в следующем году. 7 апреля 1944 года машине присвоили название Panzerjager Tiger Ausf.B (Sd.Kfz.186), позже упрощенное до Jagdtiger. Спустя 13 дней изготовили в металле первый образец.

Сборочный цех завода «Нибелунгенверке» в городе Сент-Валентин (Австрия)

Выпуск «ягдтигров» (точнее, их изготовление) начался в июле 1944 года в цехах завода Niebelungenwerke в Сент-Валентине, принадлежавшего концерну Steyr-Daimler-Puch AG. Не считая трех первых прототипов, было изготовлено 74 «Ягдтигра».

Производство САУ «Ягдтигр»

Планами предусматривалось изготовить в 1944 году 150 «ягдтигров», а в 1945-м еще 100 до мая-месяца. Затем производство предполагалось перенести на завод фирмы Jung в Юнгентале. На новом месте немцы собирались выпустить 5 машин в мае, 15 в июне, а затем изготавливать ежемесячно по 25 штук до конца 1945 года. Планам этим не суждено было сбыться. Выпуском «ягдтигров» занимался только завод Niebelungenwerke, причем, как это видно из таблицы, с существенным отставанием от графика, что и неудивительно. 16 октября 1944 года союзная авиация совершила воздушный налет на завод в Сент-Валентине и сбросила на него около 143 т бомб. Производство «ягдтигров» на некоторое время полностью прекратилось, а потом велось очень медленными темпами, достигнув своего максимума в марте 1945 года (скорее всего за счет сдачи машин, сборка которых была начата еще в феврале). Но 23 марта 1945 года завод Niebelungenwerke был подвергнут еще одной массированной бомбардировке (сброшено около 258 т фугасных бомб), практически остановившей производство. Последние 4 «Ягдтигра» были собраны к 15 апреля 1945 года. Эти машины получил 653-й батальон тяжелых истребителей танков (Panzerjager Abteilung 653), причем последняя самоходка была передана экипажу 4 мая 1945 года. Спустя четыре дня завод в Сент-Валентине был занят Красной Армией.

«Ягдтигр» в сборочном цеху. Хорошо видны балансиры подвески Хеншеля

В связи с нехваткой 128-мм орудий Рак 44 было принято решение об установке на «Ягдтигр» 88-мм пушки Рак 43/3. Планировалось в апреле 1945 года изготовить 4 таких машины, а в мае – 17. Проект САУ Panzerjager Tiger fur 8,8 cm Pak 43/3 (Sd.Kfz.185) был разработан, но в металле ни одна машина изготовлена не была.

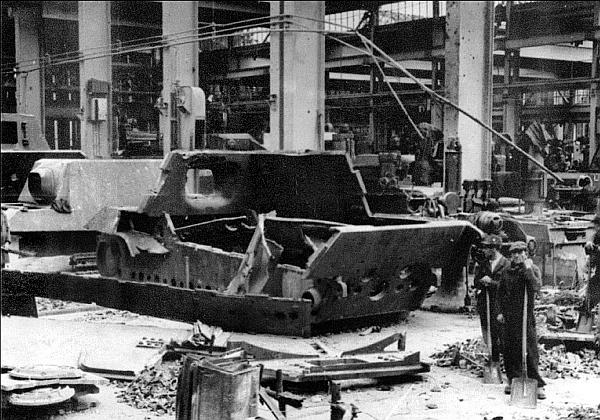

Сборочный цех завода «Нибелунгенверке» после бомбежки 16 октября 1944 года

Компоновка истребителя танков «Ягдтигр»

Общая компоновка САУ Jagdtiger в целом сохранилась такой же, как у танка Tiger II. Однако нагрузка на шасси при выстреле предполагалась большей, чем у танка, поэтому его удлинили на 260 мм.

Отделение управления находилось в передней части САУ. В нем размещались главный фрикцион, коробка передач и механизм поворота. Слева от коробки передач располагались органы управления, контрольные приборы и сиденье механика-водителя. Справа находился курсовой пулемет и сиденье стрелка-радиста. Радиостанция также находилась в отделении управления – над коробкой передач и правой бортовой передачей.

Боевое отделение располагалось в средней части самоходной установки. Над ним размещалась бронированная рубка, в которой монтировалось орудие. Слева от пушки находились перископический прицел, механизмы наведения и сиденье наводчика. Сиденье командира находилось справа от орудия. В нишах по стенкам корпуса рубки и на полу боевого отделения размещался боекомплект. В задней части рубки размещались два заряжающих.

В моторном отделении, располагавшемся в кормовой части корпуса, размещались двигатель, вентиляторы и радиаторы системы охлаждения, топливные баки. Между моторным и боевым отделениями имелась перегородка.

Следует отметить, что бронекорпус танка почти не претерпел изменений ни в части конструкции, ни в части толщины брони. Борта рубки представляли собой одно целое с бортами корпуса и имели такую же толщину – 80 мм. Лобовой и кормовой листы рубки соединялись с бортами «в шип», усиливались шпонками, а затем обваривались. Толщина лобового листа рубки достигала 250 мм, располагался он под углом 75° от горизонтали, что делало его практически неуязвимым для всех противотанковых средств противника на дистанции свыше 400 м. Кормовой лист имел толщину 80 мм. В нем располагался люк для демонтажа орудия, загрузки боекомплекта и эвакуации экипажа, закрывавшийся двухстворчатой крышкой на петлях. Крыша рубки изготавливалась из 40-мм бронелиста и крепилась к корпусу болтами. В правой передней части крыши рубки располагалась командирская вращающаяся наблюдательная башенка со смотровым прибором, прикрытым П-образной броневой скобой. Перед прибором в крыше башенки имелся лючок для установки стереотрубы. За командирской башенкой размещался посадочный люк командира, а слева от нее – амбразура перископического прицела пушки. Кроме того, в крыше рубки устанавливались вентилятор, «устройство ближнего боя» и четыре прибора наблюдения.

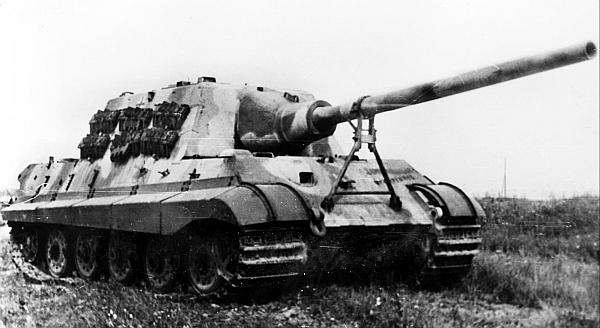

«Ягдтигр» (шасси № 305003) с подвеской конструкции Порше перед отправкой на фронт

В амбразуре переднего листа рубки, прикрытой массивной литой маской, устанавливалась пушка 12,8 cm Pak 44 (Pak 80) калибра 128 мм. Начальная скорость бронебойного снаряда достигала 920 м/с. Длина ствола орудия, разработанного фирмой Кгарр и изготавливавшегося на предприятии Bertha-Werke в Бреслау, составляла 55 калибров (7020 мм). Масса орудия – 7000 кг. Затвор – клиновой, горизонтальный, имел 1/4 автоматики, то есть открывание затвора и экстрактирование гильзы производились вручную, а после досылания снаряда и заряда затвор закрывался автоматически. Пушка была смонтирована на специальном станке, установленном в корпусе САУ. Вертикальное наведение осуществлялось в пределах от -7° до +15°, горизонтальное – 10° на сторону. Противооткатные устройства располагались над стволом орудия. Предельная длина отката – 900 мм. Наибольшая дальность стрельбы осколочно-фугасным снарядом достигала 12,5 км. Как уже отмечалось, пушка Рак 44 отличалась от 128-мм зенитной пушки Flak 40 раздельно-гильзовым заряжанием. В тесной рубке САУ с громоздким и тяжелым «унитаром» не было возможности развернуться. Для ускорения процесса заряжания в экипаж «Ягдтигра» входили два заряжающих: в то время как один досылал в камору снаряд, другой – подавал гильзу с зарядом. Тем не менее, скорострельность «Ягдтигра» не превышала 2 – 3 выстр/мин.

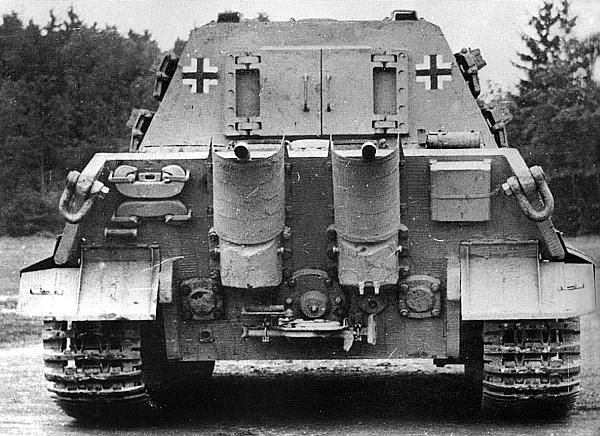

«Ягдтигр», вид сзади. Обращают на себя внимание кожухи выхлопных труб и массивная двухстворчатая броневая дверь в кормовом листе рубки

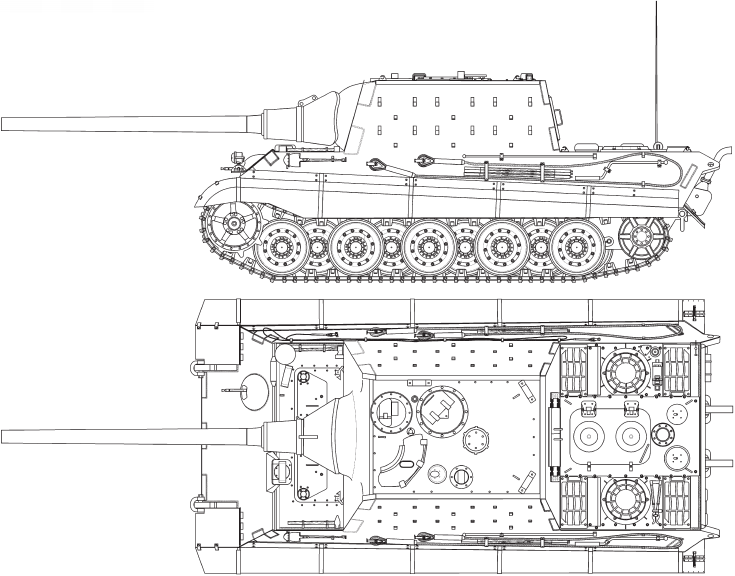

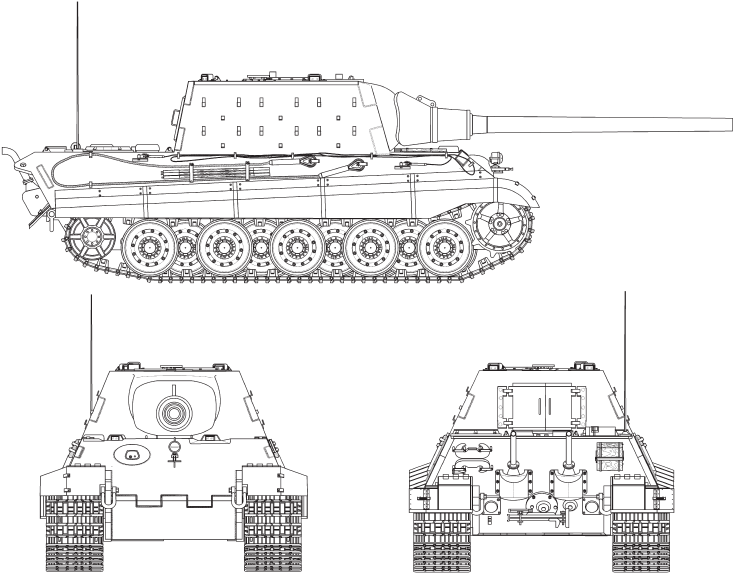

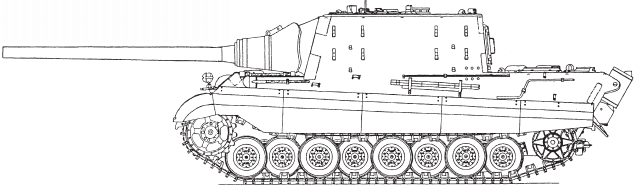

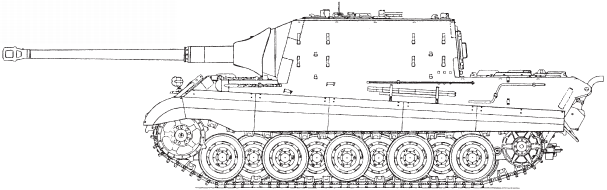

Panzerjager Tiger Ausf.B

Чертеж выполнил В.Мальгинов

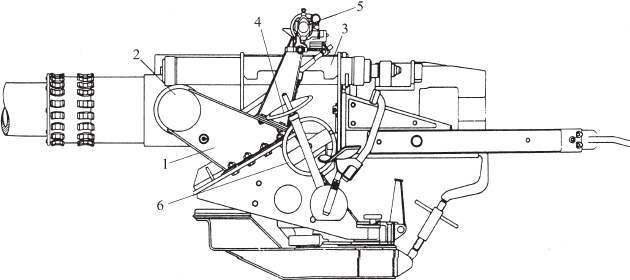

Станок 128-мм пушки:

1 – кронштейн крепления цапфы;

2 – цапфа;

3 – тормоз отката;

4 – маховик горизонтальной наводки;

5 – привод к прицелу;

6 – маховик вертикальной наводки

Боекомплект САУ размещался на полу боевого отделения и бортах рубки в хомутиковых укладках и составлял 38 – 40 выстрелов.

Перископический прицел WZF 2/1 имел десятикратное увеличение и поле зрения 7°, что позволяло поражать цели на дистанции до 4000 м.

Вспомогательное вооружение «Ягдтигра» состояло из пулемета MG 34, размещенного в шаровой установке в лобовом листе корпуса. Боекомплект пулемета – 1500 патронов. На крыше рубки было смонтировано «устройство ближнего боя» – 26-мм противопехотный гранатомет. На машинах поздних выпусков стал устанавливаться зенитный пулемет MG 42.

Боевое отделение САУ «Ягдтигр». На переднем плане – казенная часть 128-мм пушки. Слева от нее – рабочее место наводчика и маховик горизонтальной наводки. Над ним, в крыше рубки, установлено так называемое «устройство ближнего боя» – казнозарядная мортирка для стрельбы дымовыми и осколочными гранатами. По бортам рубки – стеллажи для пеналов с зарядами

На «Ягдтигре» устанавливался такой же силовой блок, что и на танке «Королевский тигр» – 12-цилиндровый карбюраторный четырехтактный двигатель Maybach HL 230Р30 мощностью 700 л.с. (515 кВт) при 3000 об/мин (на практике число оборотов не превышало 2500). Цилиндры располагались V-образно под углом 60°. Степень сжатия 6,8. Сухая масса двигателя составляла 1300 кг. Для питания двигателя использовался этилированный бензин с октановым числом не ниже 74. Емкость семи бензобаков составляла 860 л. Подача топлива принудительная, с помощью двух диафрагменных насосов Solex. Карбюраторов – четыре, марки Solex 52FFJIID.

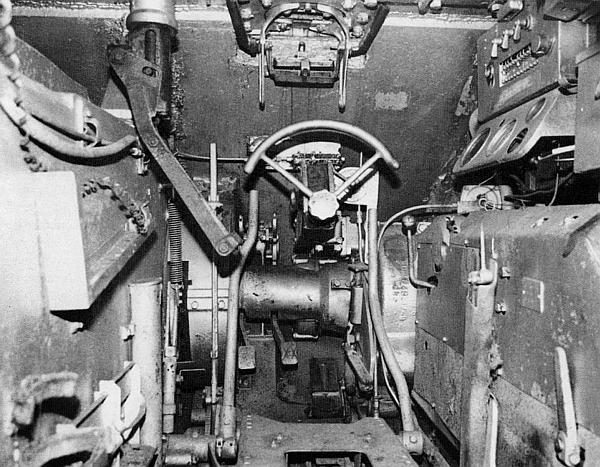

Рабочее место механика-водителя. Хорошо видны штурвал, панель приборов (справа над коробкой передач) и прибор наблюдения механика-водителя. Слева – рычаг и сервомеханизм открывания крышки посадочного люка механика-водителя

Система смазки – циркуляционная, под давлением, с сухим картером. Циркуляция масла осуществлялась тремя шестеренчатыми насосами, из которых один нагнетающий и два отсасывающих.

Система охлаждения – жидкостная. Радиаторов – четыре, соединенных по два последовательно. Емкость радиаторов – около 114 л. По обеим сторонам двигателя располагались вентиляторы типа Zyklon.

Для ускорения запуска двигателя в холодное время года предназначался термосифонный подогреватель, отапливаемый паяльной лампой, которая устанавливалась с наружной стороны кормового листа корпуса.

Запуск двигателя штатно осуществлялся с помощью электростартера. В случае необходимости был возможен запуск двигателя вручную или с помощью пускача. Рукоятка ручного запуска двигателя соединялась с кулачковой муфтой на коленчатом валу двигателя. Рукоятку вставляли в небольшое отверстие в кормовом листе корпуса с правой стороны, чуть ниже выхлопной трубы. Отверстие закрывалось бронекрышкой.

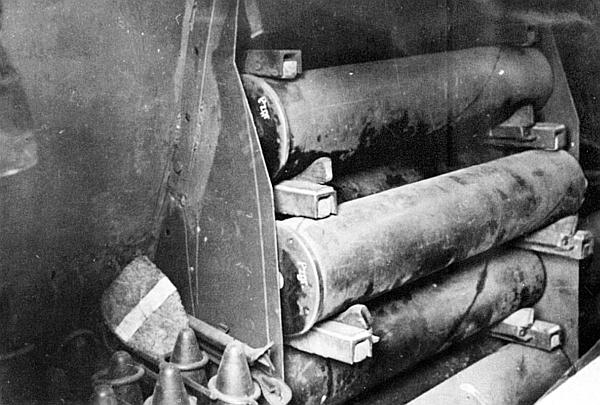

Укладка зарядов 128-мм пушки в боевом отделении «Ягдтигра»

Для пуска двигателя с помощью пускача снималась крышка большого люка на уровне коленчатого вала двигателя. Пускач неподвижно фиксировался на броне САУ с помощью двух держателей, и шестерня на валу пускача входила в зацепление с шестерней на коленчатом валу двигателя.

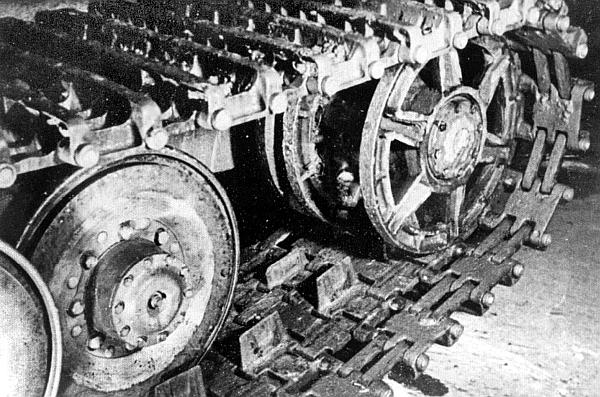

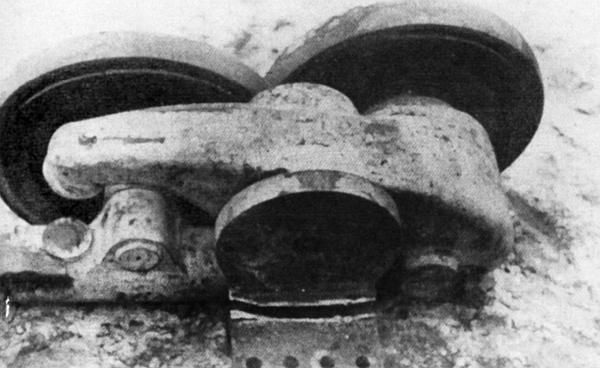

Общий вид тележки подвески конструкции Ф.Порше (слева и в центре), сломавшейся во время испытаний из-за некачественного материала

С помощью специального устройства был возможен запуск двигателя САУ от двигателей автомобилей Kubelwagen или Schwimmwagen.

Трансмиссия состояла из карданной передачи, коробки передач со встроенным главным фрикционом, механизма поворота, бортовых передач и дисковых тормозов. При этом главный фрикцион, коробка передач и механизм поворота, состоявший из двух суммирующих планетарных рядов, конструктивно были объединены в единое целое – двухпоточный механизм передач и поворота.

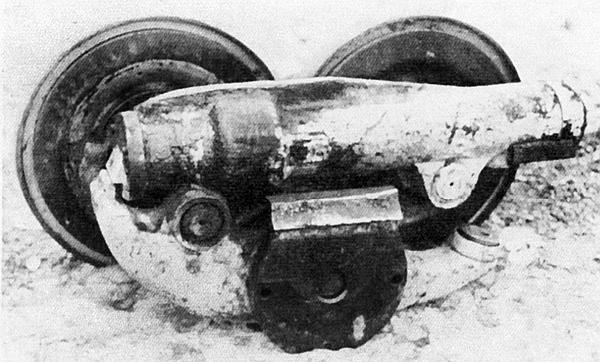

Направляющее колесо ходовой части конструкции Ф.Порше

Коробка передач Maybach OLVAR OG(B) 40 12 16В продукции завода Zahnradfabrik в Фридрихсхафене – безвальная, с продольным расположением осей, восьмиступенчатая, с постоянным зацеплением шестерен, с центральным синхронизатором и индивидуальными тормозами, с полуавтоматическим управлением. Коробка обеспечивала 8 передач вперед и 4 назад. Ее особенностью являлось отсутствие общих валов для нескольких шестерен, каждая шестерня монтировалась на отдельных подшипниках. Коробка снабжалась автоматическим гидравлическим сервоприводом. Для переключения передач было достаточно перевести рычажок, не выжимая педали главного фрикциона. Сервопривод автоматически, без участия водителя, выключал главный фрикцион и ранее включенную передачу, производил синхронизацию угловых скоростей включаемых зубчатых муфт, включал новую передачу, а затем плавно включал и главный фрикцион.

Истребитель танков «Ягдтигр» с ходовой частью конструкции Ф.Порше.

Истребитель танков «Ягдтигр» с 88-мм пушкой Рак 43/4 (проект)

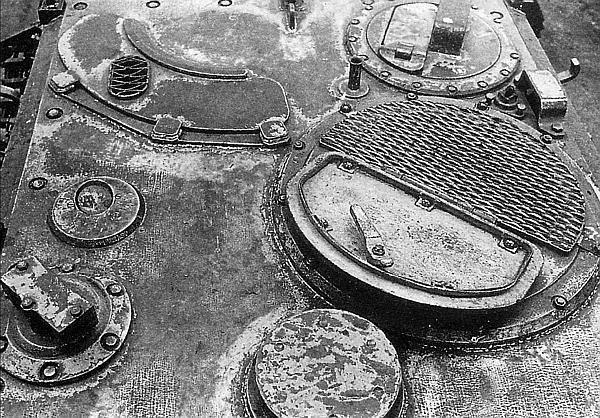

Крыша рубки «Ягдтигра». Вверху справа – командирская башенка с лючком для стереотрубы, перед ней – посадочный люк командира, вверху слева – дугообразная амбразура перископического прицела

В случае порчи гидравлической аппаратуры переключение шестерен и выключение главного фрикциона можно было производить механическим путем. Система смазки шестерен – струйная, с подачей масла в место зацепления при сухом картере.

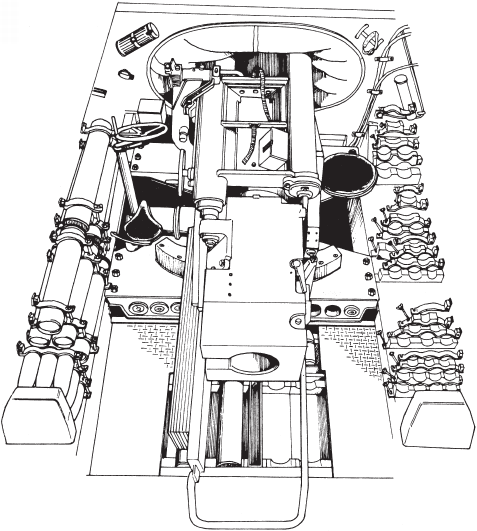

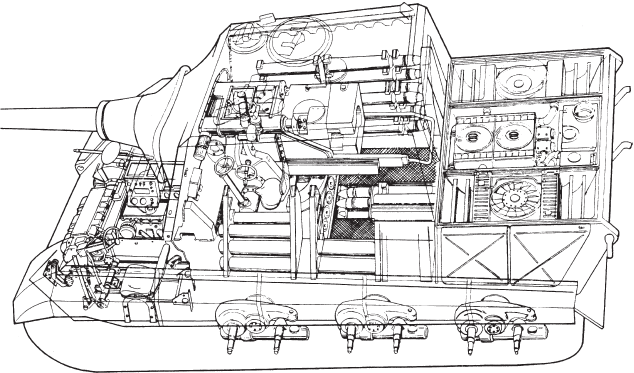

Компоновка боевого отделения истребителя танков «Ягдтигр»

Многодисковый главный фрикцион с трением рабочих поверхностей в масле был конструктивно встроен в коробку передач, так же как и стояночный тормоз.

Фрикционно-шестеренчатый механизм поворота с двойным подводом мощности обеспечивал танку по два фиксированных радиуса поворота на каждой передаче. При этом максимальный радиус составлял 114 м, минимальный – 2,08 м. Более крутые повороты при включенной передаче, в том числе вокруг отстающей гусеницы, трансмиссией не обеспечивались. При нейтральном положении коробки передач был возможен поворот вокруг центра тяжести САУ движением забегающей гусеницы вперед и отстающей назад с радиусом В/2, где В – ширина САУ.

Бортовые передачи – двухрядные, комбинированные, с разгруженным ведомым валом.

Следует подчеркнуть, что двигатель и трансмиссия САУ были заимствованы у танка «Тигр II» с минимальными изменениями. Например, отсутствовал отбор мощности на гидропривод поворота башни, по причине ее отсутствия.

«Ягдтигр» с подвеской Ф.Порше на железнодорожной платформе. На машине транспортные гусеницы, фальшборта демонтированы

Ходовая часть также была в основном аналогична танковой. Удлинение корпуса на 260 мм повлекло за собой увеличение длины опорной поверхности с 4120 до 4240 мм. Однако из-за увеличения массы САУ по сравнению с танком на 5 т удельное давление на грунт не только не уменьшилось, но даже возросло с 1,02 до 1,06 кг/см2.

Сборка ходовой части САУ «Ягдтигр» (как, впрочем, и самого «Королевского тигра») была одной из наиболее трудоемких операций, серьезно задерживавшей процесс производства. Поэтому конструкторское бюро Фердинанда Порше в инициативном порядке предложило применить на «Ягдтигре» подвеску, аналогичную установленной на истребителе танков «Фердинанд».

Особенностью этой подвески было то, что торсионы располагались не внутри корпуса, а снаружи, внутри тележки. Каждый из таких продольно расположенных торсионов «работал» на два опорных катка. Выигрыш в массе подвески составлял 2680 кг, а во времени изготовления и монтажа – 390 кг.

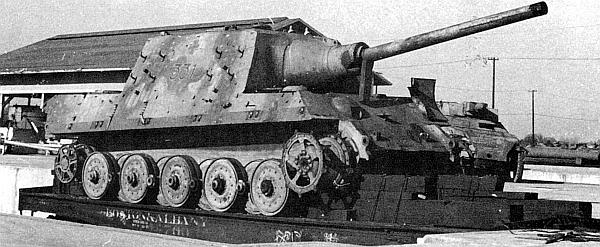

Этот «Ягдтигр» (шасси №305032) погружен на железнодорожную платформу без замены гусениц. Хорошо видно, насколько боевые гусеницы выступают за габариты платформы

Кроме того, установка и закручивание торсионов стандартной подвески были возможны только в собранном корпусе, в строгой последовательности и с использованием специальной лебедки. Замена торсионов и балансиров подвески могла производиться только в заводских условиях. Сборка же тележек подвески Порше была возможна отдельно от корпуса, а их монтаж мог производиться без применения специального оборудования.

Не представлял трудностей ремонт и замена вышедших из строя тележек подвески в фронтовых условиях.

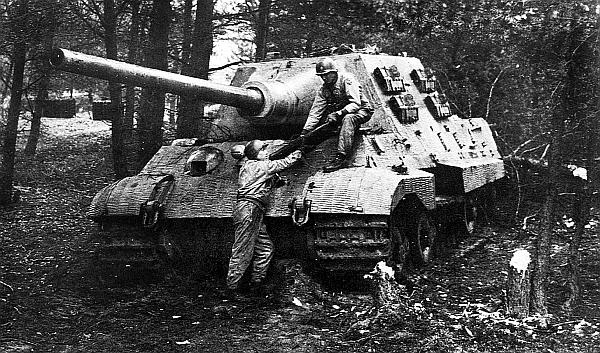

Американские солдаты осматривают брошенный немцами «Ягдтигр» из состава 653-го батальона тяжелых истребителей танков. Германия, апрель 1945 года. Машина получила попадание по касательной в проушину левой передней буксирной серьги (фото внизу), из-за чего вышла из строя бортовая передача

С подвеской Порше построили семь машин (два прототипа и пять серийных), первая из которых вышла на испытания даже раньше, чем машина с подвеской фирмы Henschel. Тем не менее, несмотря на все преимущества ходовой части конструкции Ф.Порше, Управление вооружений не рекомендовало ее в серийное производство. Главной причиной были более чем натянутые отношения между чиновниками и конструктором. Сыграла свою роль и поломка тележки подвески во время испытаний, произошедшая по вине изготовителя. Впрочем, нельзя сбрасывать со счетов и стремление к элементарной унификации между танком и САУ.

В итоге ходовая часть САУ «Ягдтигр» применительно к одному борту состояла из девяти цельнометаллических сдвоенных опорных катков с внутренней амортизацией, расположенных в шахматном порядке в два ряда (пять катков во внешнем ряду, четыре – во внутреннем). Размеры катка – 800x95 мм.

Подвеска – индивидуальная, торсионная, одновальная. Диаметр торсиона – 60...63 мм. Балансиры передних и задних опорных катков снабжались гидравлическими амортизаторами, размещенными внутри корпуса.

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 18 зубьев в каждом. Зацепление цевочное. Направляющие колеса диаметром 650 мм имели металлические бандажи и кривошипные механизмы натяжения гусениц.

Гусеницы стальные, мелкозвенчатые, из 94 траков каждая (47 гладких траков, 47 – двухгребневых траков). Ширина боевых гусениц Kgs 73/800/300 – 818 мм, транспортных Kgs 73/660/52 – 658,5 мм. Транспортные гусеницы «Ягдтигра» представляли собой боевые гусеницы «Пантеры» и использовались при перевозке по железной дороге.

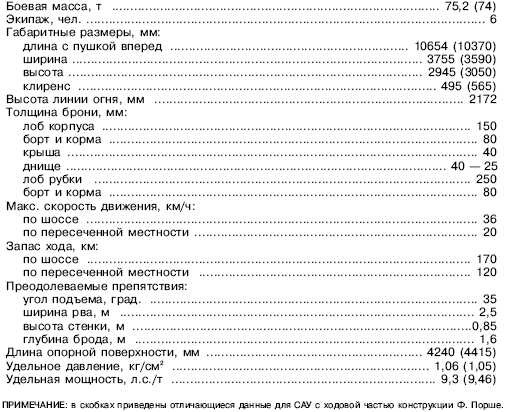

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ Jagdtiger

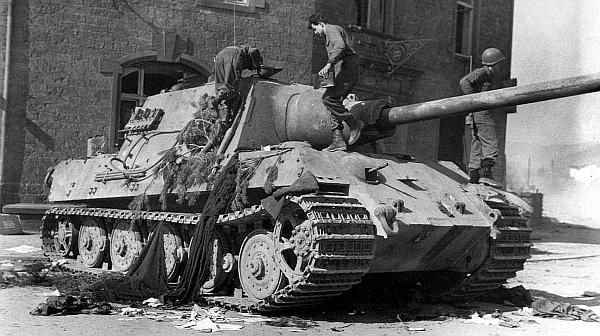

Американские солдаты выгружают из захваченного «Ягдтигра» (шасси №305004) боекомплект. Германия, 1945 год

Первые 14 серийных «ягдтигров» должны были поступить в 3-ю роту 130-го учебного батальона истребителей танков Учебной танковой дивизии. По-немецки это звучит 3.Companie Panzerjager Lehr Abteilung Panzer Lehr Division. Полное немецкое название приводится не случайно. Дело в том, что в литературе слово Abteilung переводится то как батальон, то как дивизион. И то, и другое правильно, все зависит от контекста. Если танковый, то батальон, если артиллерийский, то дивизион. С истребителями танков происходит путаница, конца которой не видно. Хотелось бы поставить точку в этом вопросе, поскольку имеется явная подсказка – слово Companie. Это рота, а никак не батарея, как переводят некоторые авторы (батарея по-немецки – Battarie). Ну а если рота, то, значит, батальон.

Итак, 130-й батальон должен был получить «ягдтигры» в марте 1944 года. Речь шла о 14 машинах – две в штаб и по четыре в каждый из трех взводов. Однако, как известно, в феврале 1944 года были изготовлены только два прототипа, которые доставили на полигон в Куммерсдорфе в мае 1944 года. Так и недолждавшись новых машин, рота в июне 1944 года убыла на фронт, имея в своем составе 9 истребителей танков Jagdpanzer IV.

Реально же первые «ягдтигры» получил 653-й батальон тяжелых истребителей танков. Этот батальон воевал на Восточном фронте и в Италии, будучи укомплектованным истребителями танков «Элефант» (в «девичестве» – «Фердинанд»). К 1 августа 1944 года батальон потерял 60% своей матчасти – в строю осталось только 12 «элефантов», которые собрали во 2-ю роту. В декабре 1944 года это подразделение было переименовано в 614-ю отдельную роту тяжелых истребителей танков. Весь остальной личный состав батальона отправился в Австрию для переучивания на истребители танков «Ягдтигр». К концу ноября 1944 года батальон получил 16 «ягдтигров».

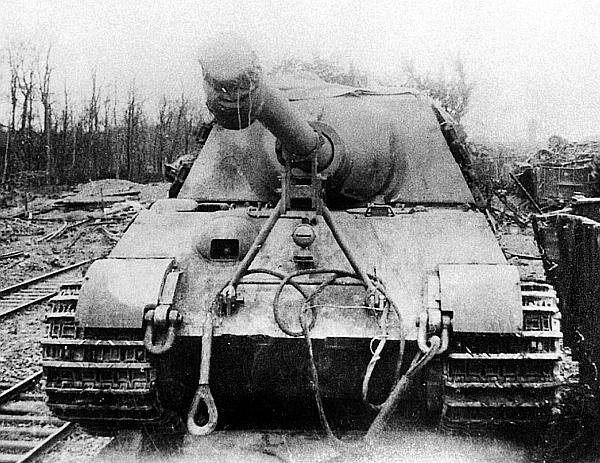

«Ягдтигр» (шасси №305004), подготовленный к буксировке. Эта машина, оснащенная ходовой частью Порше, демонстрируется ныне в британском Королевском танковом музее в Бовингтоне

Командование Вермахта планировало использовать 653-й батальон тяжелых истребителей танков в наступлении в Арденнах в декабре 1944 года. Поскольку батальон не был укомплектован полностью, на фронт из учебного лагеря Деллерсхайм отправилась только 1-я рота со своими 14 «ягдтиграми». Ее путешествие вылилось в отдельную эпопею. Тремя железнодорожными эшелонами техника роты к 12 декабря была доставлена в Витлих, что в 50 км от линии фронта группы армий «Б». Отсюда «ягдтигры» было необходимо доставить в Каль в распоряжение 6-й танковой армии. Но для этой цели был предоставлен только один железнодорожный состав (речь идет о специальных платформах для перевозки тяжелых танков, которые, судя по всему, были в большом дефиците), с помощью которого 6 «ягдтигров» были доставлены в Бланкенхайм к 21 декабря. Здесь, в 10 км от линии фронта, они и оставались и в наступлении не участвовали, вопреки утверждениям отдельных изданий, что «дивизион нанес большие потери наступавшим англо-американских танковым частям, вооруженными большей частью «Шерманами», которые представляли для немецких наводчиков прекрасную мишень благодаря своей непомерно большой высоте».

«Ягдтигр» (шасси №304004) во время буксировки

Оставляя без комментариев стиль, орфографию и грамматику данной цитаты, хотелось бы обратить внимание читателя на то, что в декабре 1944 года наступали как раз немцы, а также и на то, что высота «Шермана» в зависимости от модификации колеблется от 2743 до 2972 мм. Для сравнения, высота Т-34-85 – 2720 мм, то есть «Шерман» выше либо на 2,5, либо на 25 см. Ничего не скажешь, непомерно высок! Это сильно облегчало немецким наводчикам стрельбу, особенно с 2 км! Сколько можно кормить читателей баснями? Впрочем, вернемся к «ягдтиграм» 653-го батальона.

«Ягдтигр» (шасси №304004) на тележке-трейлере для транспортировки

23 декабря 1944 года батальон получил приказ принять участие в операции «Нордвинд». На этот раз батальон был обеспечен спецплатформами, но из-за нехватки локомотивов и повреждения путей авиацией союзников переброска «ягдтигров» в район сосредоточения близ Цвайбрюкена так и не началась. В последующие дни предпринимались маловразумительные попытки достигнуть этого района как с помощью железнодорожного транспорта, так и своим ходом. Последние привели к выходу большей части боевых машин из строя. В итоге 2 января 1945 года Цвайбрюкена достигли только четыре «ягдтигра», которые присоединились к трем САУ, прибывшим 30 декабря из Австрии.

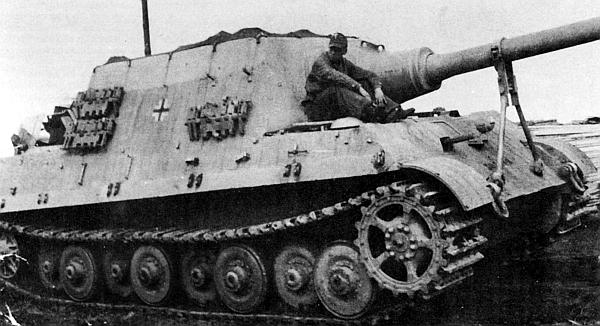

«Ягдтигр» (шасси №305058) из состава 653-го батальона тяжелых истребителей танков, захваченный американскими войсками. Март 1945 года

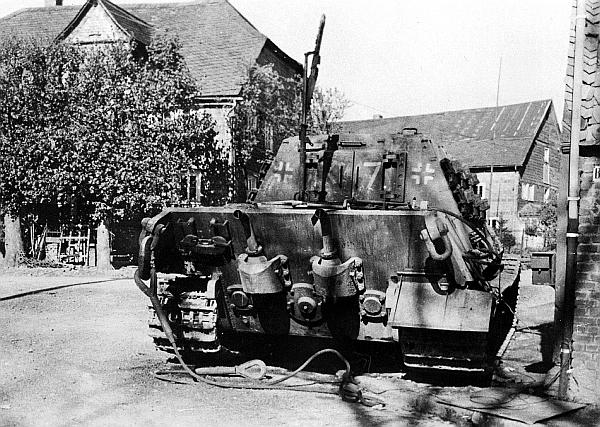

Тот же «Ягдтигр», вид сзади

В соответствии с приказом Гитлера 653-й батальон тяжелых истребителей танков был передан в оперативное подчинение 17-й моторизованной дивизии СС «Гетц фон Берлихинген», которая входила в состав 1-й полевой армии группы армий «Г». К началу наступления 31 декабря 1944 года в батальоне имелось всего три боеготовых «ягдтигра». Никакой информации об их участии в боевых действиях нет. Впрочем, и сама операция «Нордвинд» имела локальный успех, и уже к 5 января стало ясно, что она провалилась.

Тем временем началось формирование новой 2-й роты, и 653-й батальон к 23 января 1945 года приобрел, наконец, свой законченный вид. К уже имевшимся в наличии 33 «ягдтиграм» в его состав передали еще 11 машин из резерва Главного командования. В это число вошли все семь САУ с подвеской Порше. Эти 11 «ягдтигров» использовались ранее в Милау и Деллерсхайме для подготовки экипажей.

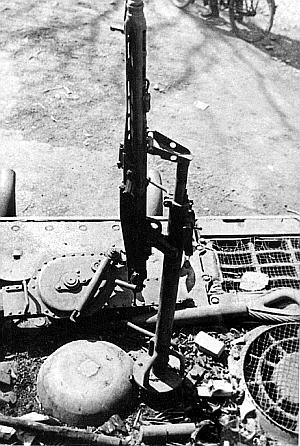

Тот же «Ягдтигр». Хорошо видна оригинальная установка зенитного пулемета MG42 на крыше моторного отделения (слева)

Следует, правда, отметить, что достигнутая с таким трудом штатная численность 653-го батальона была условной, так как часть его машин была разбросана на достаточно большой территории от Витлиха до Бонна. Все они находились в неисправном состоянии, эвакуировались или готовились к эвакуации. Некоторые ремонтировались на месте и вступали в бой. Так, например, два «ягдтигра» поддерживали пехоту 14-го корпуса СС близ Ауэнхайма. В этом бою, кстати, они успешно обстреляли контратакующие «шерманы» фугасными снарядами. В январе 1945 года был безвозвратно потерян первый «Ягдтигр».

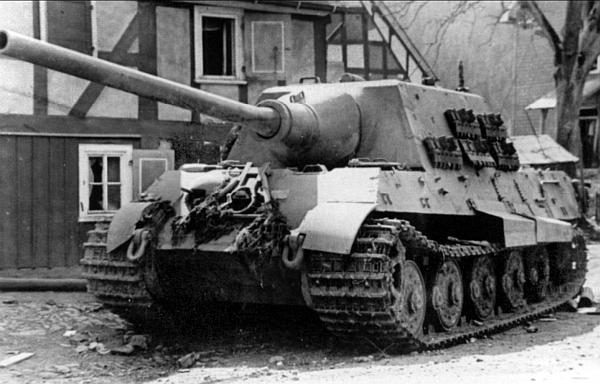

Исправный «Ягдтигр» (шасси №305020), захваченный американскими войсками, подготовлен к отправке в США. 1945 год. Эта машина ныне находится в экспозиции военного музея на Абердинском полигоне в США

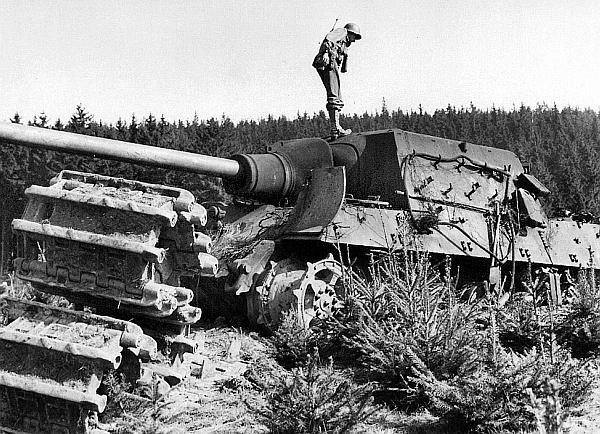

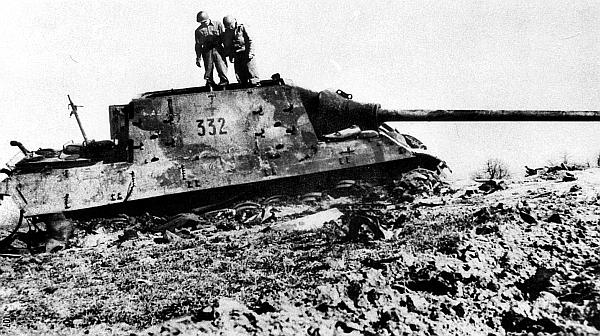

Американские солдаты осматривают «Ягдтигр» из 3-й роты 512-го тяжелого дивизиона истребителей танков, уничтоженный 15 апреля 1945 года севернее Сент-Андреасберга (Германия)

На 1 февраля 1945 года в 653-м батальоне имелось 22 боеготовых «ягдтигра», 19 машин нуждались времонте. Батальон использовался как мобильный резерв на левом фланге группы армий «Г». В конце марта началась переброска 653-го батальона в район Штутгарта. При этом в процессе вывода боевых машин с передовой 7 неисправных «ягдтигров» пришлось взорвать, так как их буксировка была невозможна. Подобное явление в последующем стало обыденным. В результате к 30 марта 1945 года в батальоне насчитывалось уже 28 «ягдтигров», а к 14 апреля – 17. Спустя два дня экипажам 653-го батальона были переданы 4 «ягдтигра» из армейского арсенала в Линце. Сведенные в боевую группу они провели последние бои восточнее Линца, пока 5 мая 1945 года в Амштетене не были пленены американскими и советскими войсками. Один из захваченных там «ягдтигров» демонстрируется ныне в Военно-историческом музее бронетанкового вооружения и техники в подмосковной Кубинке.

Один из последних «ягдтигров», выпущенных в марте 1945 года. Судя по всему, эта машина, оснащенная узкими транспортными гусеницами, просто зарылась в грунт, а затем была подорвана экипажем. Германия, апрель 1945 года

Летом 1944 года в Падерборне на базе 500-го запасного батальона начал формироваться 512-й батальон. Личный состав во вновь формируемый батальон тяжелых истребителей танков переводили из тяжелых танковых батальонов. Боевую подготовку 512-й батальон проходил на полигоне в Деллерсхайме, откуда 11 февраля 1945 года отправилась на фронт его 1-я рота.

«Ягдтигр» с ходовой частью Порше (шасси №305001) из состава 653-го батальона тяжелых истребителей танков, ставший жертвой американской авиации. На втором плане виден еще один подбитый «Ягдтигр»

10 марта 1-я рота 512-го батальона тяжелых истребителей танков вступила в бой с американскими войсками в районе городка Ремаген на берегу Рейна. Пушки «ягдтигров» поражали американские танки на дистанции 2500 м. После боев под г.Зиген в состав роты включили несколько штурмовых орудий StuG III и танков Pz.IV и преобразовали в боевую группу Ernst, названную так по имени ее командира – капитана Альберта Эрнста. Боевая группа занимала оборону на доминирующих над местностью высотах на берегу р. Рур.

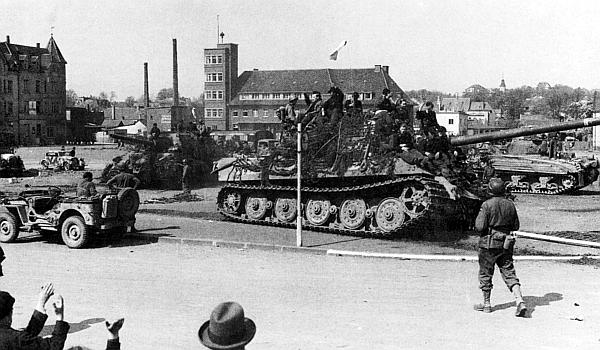

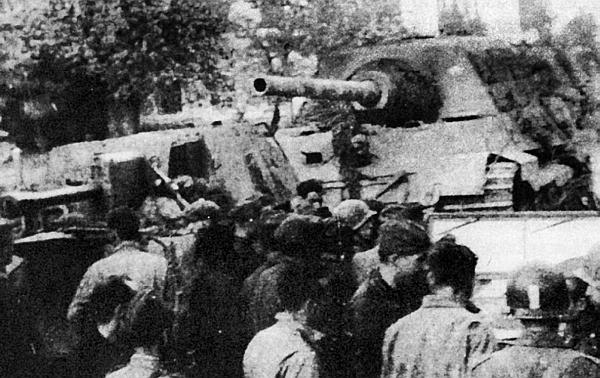

Остатки 1-й роты 512-го тяжелого дивизиона истребителей танков сдаются американским войскам. Германия, Изерлон, 16 апреля 1945 года

Еще один подорванный и сгоревший «Ягдтигр». 1945 год

Когда появилась большая колонна американских войск, немцы обрушили на нее шквальный огонь. «Ягдтигры» обстреливали дальние цели, а штурмовые орудия и танки – ближние. В результате скоротечного боя американцы потеряли 11 танков и до 50 других боевых и транспортных машин. Немцы потеряли один «Ягдтигр», пораженный с воздуха ракетой, пущенной с истребителя Р-51 «Мустанг».

Встреча советских и американских солдат в мае 1945 года. За СУ-76М стоит «Ягдтигр». Место съемки неизвестно

16 апреля 1-я рота в составе 6 относительно исправных «ягдтигров» сдалась американским войскам в районе г. Изерлон.

2-я рота 512-го батальона, которой командовал немецкий танкист-ас Отто Кариус, отправилась на фронт под Зигбург 8 марта 1945 года. Во время марша к линии фронта истребители-бомбардировщики союзников уничтожили два «Ягдтигра», еще один был подбит несколькими днями позже в бою под Вальденау.

«Ягдтигры» Кариуса принимали участие в боях в «Рурском мешке». По свидетельству некоторых зарубежных источников, 11 апреля 1945 года в районе г. Унна Кариус подбил около 15 танков противника. Однако это представляется маловероятным. Во всяком случае, судя по воспоминаниям самого Кариуса, ничего подобного не было. Речь, скорее всего, идет о танках, подбитых всей ротой. В последние недели войны САУ 2-й роты принимали участие в обороне Дортмунда, где 15 апреля сдались американским войскам. Часть боевых машин была уничтожена экипажами.

Трофейный «Ягдтигр» во время испытаний на НИБТПолигоне в Кубинке. 1947 год

Что касается 3-й роты, в которой по состоянию на 26 марта 1945 года насчитывалось 10 «ягдтигров», то она в тот момент находилась в Зеннелагере. О дальнейших боевых действиях этой роты ничего не известно.

2 мая 1945 года примерно 40 танкистов 501-го тяжелого танкового батальона СС прибыли в Сент-Валентин на завод Niebelungenwerk для получения шести «ягдтигров». Однако «поставить на ход» удалось только две машины. 5 мая они заняли оборонительные позиции в районе г. Сент-Пельтен. 8 – 9 мая остатки личного состава батальона отступили на запад и сдались американцам.
