Анализ развития систем вооружения армий, изменений тактики боевых действий и возможностей разработки нового оружия и боеприпасов позволил в 80-е годы сформулировать требования к принципиально новой боевой машине пехоты с усиленным бронированием и значительно увеличенной огневой мощью.

Под руководством главного конструктора А. Никонова на вновь разработанной базе была создана БМП-3, принятая на вооружение в 1987 г. и поставленная на производство Курганским машиностроительным заводом. Впервые она была показана миру на Московском параде в честь 45-летия Победы 9 мая 1990 г.

БМП-3 разительно отличается от отечественных предшественниц и зарубежных собратьев, «нарушая», казалось бы, сложившийся подход к созданию БМП.

Традиционное для БМП переднее расположение моторно-трансмиссионного отделения заменено кормовым – по «танковой» схеме. Каждый вариант имеет свои преимущества: при переднем расположении двигатель служит дополнительной защитой экипажа и десанта, облегчается высадка десанта назад – наименее опасный вариант в бою; при заднем расположении двигателя улучшается обзор механика-водителя, обитаемость внутреннего объема, более выгодно распределяется вес по длине машины.

Экипаж БМП-3 составляют три человека (командир, механик-водитель, наводчик-оператор), десант – 7 человек. Механик-водитель располагается в отделении управления по оси машины. По бокам от него размещены два стрелка.

За отделением управления расположено боевое отделение с установкой вооружения в двухместной башне. В башне слева размещается оператор-наводчик, справа – командир. За боевым расположено десантное отделение, где на складных сидениях размещаются 5 десантников. Десанту сохранили возможность высадки в сторону кормы. Для этого крыша MTO выполнена ниже крыши корпуса, так что между ними образуется своеобразный тоннель. С кормы этот тоннель закрыт двухстворчатой дверью, сверху – прямоугольными крышками люков. При открытых дверях и люках десант получает проход в сторону кормы. Правда, расположен этот проход довольно высоко, и для облегчения посадки на корме закреплены две широкие откидные ступени. В прямоугольных крышках люков десантного отделения в свою очередь прорезано по одному круглому люку. Два люка с откидными крышками имеются в крыше башни, а в крыше корпуса впереди еще три – механика-водителя и членов десанта. Объем корпуса увеличивают надгусеничные ниши.

Весьма необычен для машин данного класса комплекс вооружения БМП-3, разработанный КБ Приборостроения (г. Тула). В низкопрофильной конической башне в качестве основного вооружения установлены в единой маске жестко связанные друг с другом 100-мм орудие-пусковая установка 2А70 и 30-мм автоматическая пушка 2А42. С пушками «строен» 7,62-мм пулемет ПКТ. Кроме того, в скулах лобовой части корпуса установлены два курсовых пулемета ПКТ, огонь из которых ведут стрелки, сидящие по бокам от механика-водителя или сам водитель. Заметим, что комплекс вооружения БМП-3 был выбран не сразу. Опытная модель БМП – «объект 688» (1981 г.) имела 30-мм автоматическую пушку, 30-мм гранатомет АГ-17 и ПТРК «Конкурс», причем все вооружение было собрано в единой установке, вынесенной над небольшой башней.

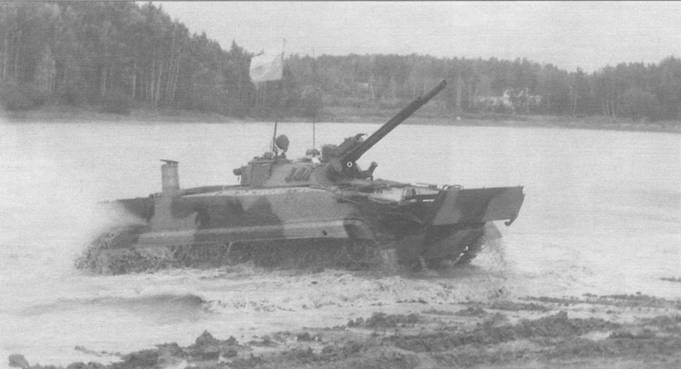

БМП-3 выходит на сушу после преодоления водной преграды

Боекомплект 100-мм орудия составляют унитарные выстрелы двух типов – ЗУОФ17 с осколочно-фугасным снарядом 30Ф32 и ЗУБ1К10-3 с ПТУР 9М117. Начальная скорость ОФ снаряда – 250 м/с. Механизм заряжания полуавтоматического действия состоит из конвейера, механизма загрузки, досылателя и механизма выброса. Конвейер обеспечивает размещение выстрелов и их перемещение на линию выдачи (в плоскость заряжания), с которой происходит захват выстрела механизмом загрузки. Каркас конвейера, в котором 22 артвыстрела уложены в лотки и фланцы гильз, зафиксированы в пазах подпружиненных упоров, размещен под полом боевого отделения и может вращаться относительно последнего с помощью электромеханического или ручного (аварийного) привода. Механизм загрузки, захватывая выстрел из конвейера, подает его на линию заряжания, откуда выстрел досылателем подается (при этом две цепи выдвигаются из редуктора и располагаются параллельно, образуя жесткий досылающий элемент) в зарядную камору орудия. На задней части крыши башни закреплен механизм выброса, предназначенный для удаления стреляных гильз из машины.

ПТУР вместе с орудием и аппаратурой управления составляют комплекс управляемого вооружения. Механизм обеспечивает скорострельность 10 выстр./мин. Система наведения ПТУР – полуавтоматическая по лучу лазера, максимальная дальность стрельбы – 4000 м, минимальная – 100 м. Кумулятивная боевая часть обеспечивает бронепробиваемость 660-700 мм. При стрельбе с места вероятность попадания достигает 0,8. В целом этот комплекс подобен комплексу «Бастион», установленному на танке T-55M, и «Кастет» на 100-мм противотанковой пушке МТ-12. В боекомплект может входить также выстрел с подкалиберным бронебойным снарядом ЗБМ-25.

Установленная в единой с орудием 2А70 маске пушка 2А72 (справа) имеет двухленточное раздельное питание с электромеханическим или ручным перезаряжанием, дальность стрельбы до 4000 м (эффективная дальность 2000 м) с темпом стрельбы 200-300 или 550 выстр./мин. Работа пулемета ПКТ, размещенного в той же маске слева от пушки, обеспечивается своей системой питания.

предназначенной для размещения патронной ленты, подвода ее к приемному окну пулемета, отвода и сбора стреляных гильз и лент пулемета, а также звеньев лент пушки 2А72. Гильзозвеньеотвод имеет 2 канала. По одному из них отводятся гильзы, по другому – звенья. Углы наведения пушки и пулемета по вертикали в переднем секторе стрельбы – от -6 до +60 градусов, а в заднем секторе – от -2 до +64 градусов.

Штатный боекомплект составляет: 22 выстрела с ОФ снарядом к орудию 2А70 в конвейере механизма заряжания; 8 ПТУР к орудию 2А70 (3 на полу боевого отделения, 5 в укладке в нише левого борта); 500 выстрелов к пушке 2А72 в магазинах питания пушки; 2000 патронов к пулемету ПКТ блока оружия в магазине; по 2000 патронов к пулеметам ПКТ в автономных установках (в магазинах). Кроме того, имеется немеханизированная укладка, размещенная под центральными сидениями десантников около моторнотрансмиссионной перегородки. В ней могут располагаться 18 выстрелов к орудию 2А70 или 250 к 2А72. Время загрузки полного боекомплекта всем боевым расчетом – около 45 минут.

БМП-3 имеет развитую систему управления огнем, включающую прицел- прибор наведения 1К13-2, прибор ППБ-2, прицел 1ПЗ-10, прибор ТНПЗВЭ01-01, стабилизатор вооружения 2Э52, дальномер 1Д16, баллистический вычислитель 1В539, датчики крена, скорости и курсового угла. Прицел-прибор наведения (ППН) 1К13-2 наводчика-оператора – комбинированный (дневная и пассивно-активная ночная ветви) с независимой стабилизацией поля зрения в двух плоскостях. Кратность увеличения в дневной ветви 8х, в ночной 5,5х. Углы поля зрения соответственно составляют 5 градусов и 6 градусов 40 минут. Прибор сочетает в себе функции прибора наведения комплекса вооружения (кроме ППН аппаратура управления включает преобразователь, блок управления, электронный блок) и прицела для стрельбы артиллерийскими выстрелами. Стрельба ПТУР ведется только в светлое время суток. Дополнительный прицел наводчика-оператора ППБ-2 предназначен для стрельбы по воздушным и наземным целям. Прибор перископический, монокулярный, с кратностью увеличения 2,46-2,6х и полем зрения 25-28 градусов. Командир может брать управление вооружением на себя, для стрельбы по воздушным и наземным целям он использует монокулярный перископический прицел 1ПЗ-10 с увеличением 1,2х и 4х и полем зрения 49 и 14 градусов. Комбинированный прибор наблюдения ТКН-ЗМБ – пассивноактивный, дневная ветвь имеет увеличение 4,75-5х и поле зрения 9,5-10 градусов, а ночная – 2,85-Зх и 7,75-8 градусов. Электрический двухплоскостной стабилизатор 2Э52 обеспечивает точную стабилизацию блока оружия – срединная ошибка стабилизации в режиме «Автомат» при движении машины со скоростью 25 км/ч не превышает 0,05 тысячных дальности стрельбы. Установленный на маске блока оружия сверху лазерный дальномер 1Д16 измеряет дальности от 500 до 4000 м с точностью +10 м. Кроме указанных приборов оператор имеет для наблюдения призменные смотровые блоки, командир – несколько призменных блоков по периметру люка. Для подсветки целей и местности ночью видимым и ИК излучением имеется богатое осветительное «вооружение» – фары ФГ-125 и ФГ-127, осветители ОУ-5 и ОУ-ЗГ А2 (ОУ-ЗГА2М) с ИК-фильтрами.

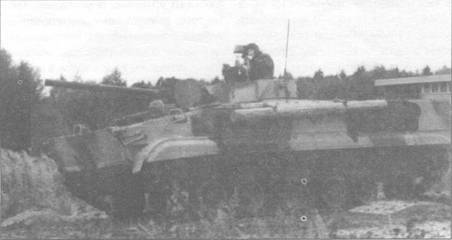

БМП-3 с французской тепловизионной системой

Для стрельбы из двух пулеметов, размещенных в автономных установках, используются призменные приборы ТНПЗВЭ01-01 с волоконно-оптической системой изображения марки. При постановке ПКТ в автономных установках на стопор по-походному пулеметы превращаются в курсовые и могут использоваться для стрельбы механиком-водителем. В боевом положении пулеметы имеют углы наведения по вертикали от -5 до +15 градусов, по горизонту – в сторону борта 5, от борта 30 градусов.

В бортах десантного отделения имеются по две амбразуры для стрельбы из оружия десанта; амбразура проделана и в створке кормовой двери, хотя пользоваться ею не слишком удобно. Для наблюдения десант имеет призменные блоки. Внутри машины возятся РПГ-7 (или РПГ-16), 5 РПГ-18 или РПГ-22, 2 ПЗРК «Стрела-3» или «Игла-1», 15 гранат Ф-1, могут перевозиться единые пулеметы ПКМ или крупнокалиберные НСВ-С-12,7. В машинах гранатометных взводов мотострелковых батальонов предусмотрено крепление для автоматического гранатомета АГС-17 «Пламя».

Корпус и башня машины выполнены из алюминиевых броневых сплавов. Наиболее ответственные проекции усилены стальной катаной броней таким образом, что они представляют собой разнесенные броневые преграды. Использование сравнительно толстых листов алюминиевой брони позволило получить прочную, жесткую, герметичную конструкцию и добиться при этом некоторой экономии массы по сравнению с равностойкой стальной конструкцией. Защитные функции выполняют также стальные волноотбойный щиток (на верхнем лобовом листе) и откидной отвал оборудования для самоокапывания (на нижнем лобовом листе). В целом, броневая защита обеспечивает стойкость от пуль и осколков снарядов вкруговую, а лобовые детали корпуса и башни в пределах традиционных углов безопасного маневрирования – от калиберного бронебойного снаряда 30-мм пушки с дальности 300 м.

Машина имеет защитную окраску (как правило, камуфляж), оснащена термодымовой аппаратурой. На изогнутом бронеэкране башни, по обе стороны от орудийной установки крепятся трехствольные 82-мм нарезные гранатометы унифицированной системы постановки дымовой завесы 902 В («Туча»). Система способна поставить завесу длиной около 100 и высотой 8 м на дальности 200-350 м.

На машине установлен V-образный (угол развала 144 градуса) четырехтактный 10-цилиндровый безнаддувный дизельный двигатель УТД-29. Его максимальная мощность в условиях объекта 450 л. с. (331 кВт), крутящий момент 149 кгс. м, удельный расход топлива – не выше 185 г/л. с. ч. Емкость топливной системы – около 700 л. Для работы двигателя забор топлива осуществляется из правого бака. В системе питания воздухом предусмотрена его очистка с помощью бескассетного циклонного одноступенчатого воздухоочистителя с автоматическим эжекционным удалением пыли. Система охлаждения жидкостная, закрытого типа, с принудительной циркуляцией жидкости и эжекционным просасыванием воздуха через радиаторы. Для подготовки к пуску в холодное время используется форсуночный подогреватель, обеспечивающий подогрев охлаждающей жидкости, масла двигателя в баке и пускового всасываемого воздуха. Удельная мощность свыше 25 л. сУт обеспечивает хорошие тяговые качества, высокую скорость и хорошую приемистость. Для машины, передвигающейся на поле боя от укрытия к укрытию, делающей короткие остановки для стрельбы, приемистость, как и скорость – вопрос жизни.

Двигатель монтируется в одном блоке с гидромеханической реверсивной трансмиссией с четырехскоростной планетарной коробкой передач, дифференциальным механизмом поворота с гидрообъемным приводом и отбором мощности на водометные движители. В ней используется комплексная однореакторная гидродинамическая передача с блокировочным фрикционом.

Коробка передач обеспечивает 4 передачи переднего и 2 заднего хода (скорость заднего хода – до 20 км/ч). Такая трансмиссия выгодно отличается от механической (установленной на БМП-1 и – 2) автоматическим бесступенчатым изменением передаточного числа и тяговых усилий на гусеницах при изменении сопротивления движению. А это увеличивает среднюю скорость движения машины и облегчает управление. Гидрообъемная передача привода поворота – аксиально-поршневая с регулируемым насосом. Бортовые редукторы – одноступенчатые, планетарные. Остановочные тормоза дисковые, сухого трения, постоянно разомкнутые. В приводе тормозов установлен гидроусилитель. Для управления трансмиссией водитель пользуется рулевой колонкой, на которой кроме штурвала мотоциклетного типа смонтированы рукоятки переключения передач, включения водометных движителей и управления их заслонками. Двигатель и узлы трансмиссии компактно собраны в силовой блок, малая высота которого и позволила создать «тоннель» в корме машины.

Ходовая часть включает на борт шесть сдвоенных обрезиненных опорных катков, три односкатных обрезиненных поддерживающих ролика. Ведущие колеса заднего расположения – стальные со съемными зубчатыми венцами, направляющие колеса – стальные двускатные. Подвеска независимая торсионная. Торсионы левого и правого бортов расположены несоосно. На первых, вторых и шестых узлах подвески установлены гидравлические телескопические амортизаторы двустороннего действия. На первых, вторых, четвертых и шестых узлах подвески применены ограничители хода катков с резиновыми упорами. Гусеницы – мелкозвенчатые, одногребневые, цевочного зацепления, с резинометаллическими шарнирами параллельного типа и обрезиненной беговой дорожкой. Электромеханический механизм натяжения гусениц дистанционно управляется с места механика-водителя, есть индикация усилия натяжения.

Плавучесть БМП-3 обеспечивается водоизмещением корпуса. Движение на плаву обеспечивают 2 одноступенчатых осевых водометных движителя шнекового типа с направляющим аппаратом. Управление движением на плаву осуществляется с помощью заслонок водометов. Радиус циркуляции при этом – всего 6-7 м. Задний ход со скоростью 2,5 км/ч обеспечивается реверсом водометного движителя. Для повышения скорости заднего хода использовано устройство, позволяющее при реверсе частично перекрывать заборное отверстие в днище и образовывать таким образом выходное окно уменьшенных размеров. Улучшению подвижности машины на воде способствует своеобразная конструкция волноотбойного щитка. В рабочем положении щиток выдвинут вперед на 480 мм и возвышается над ватерлинией на 20-30 мм. При движении набегающая волна переливается через щиток и устремляется в пространство между ним и корпусом, что практически исключает подтопление носовой части корпуса. Перед входом в воду устанавливается воздухозаборная труба для предотвращения залива водой двигателя. Можно двигаться на воде и за счет перематывания гусениц, верхние ветви которых прикрыты гидродинамическими кожухами. Есть трюмный насос для откачки воды из корпуса. Экипаж и десант могут покинуть машину на плаву через верхние люки.

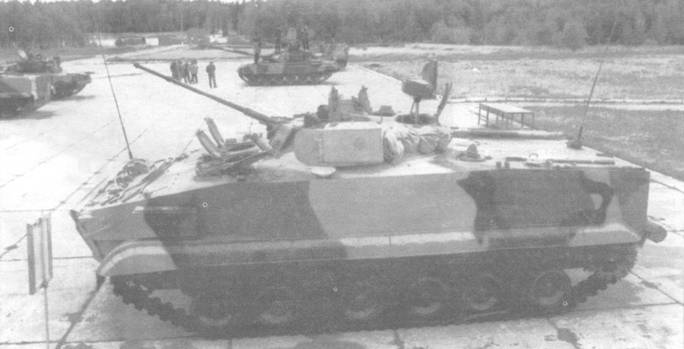

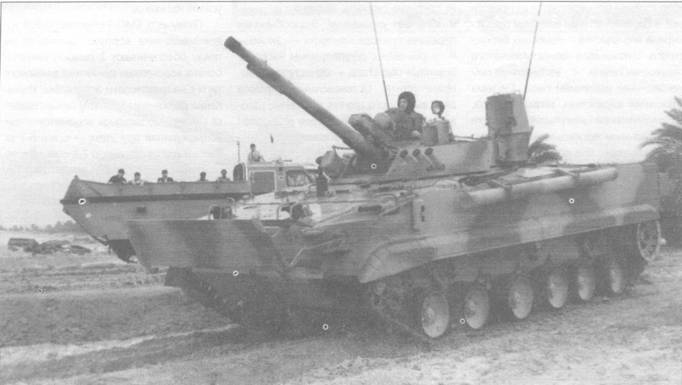

БМП-3

Для внешней связи имеется танковая радиостанция Р-173 с приемным устройством Р-173П, для внутренней – ТПУ телефонного типа и световые табло.

Как и большинство боевых машин, БМП-3 рассчитывалась на войну с применением ОМП и потому оснащена системой коллективной защиты (СКЗ). Она включает в себя броневую конструкцию корпуса и башни (в том числе элементы защиты, выполненные из поглощающих материалов – надбой), систему герметизации обитаемых отделений и подачи в них очищенного воздуха, приборы обнаружения и индикации радиационной и химической опасности, управления и коммуникации. Герметизация осуществляется путем применения постоянных и включаемых уплотнений. К первым относятся уплотнения люков, дверей корпуса, шариковых опор башни, ходовой части. Люки и двери должны быть закрыты заблаговременно. Включаемыми (закрывающимися) уплотнениями являются клапаны вентиляторов отcoca газов пулеметов ПКТ в автономных установках и крышка воздухозаборной трубы.

ФВУ состоит из трассы забора воздуха, нагнетателя с инерционным аппаратом (первая ступень очистки), предфильтра ПФТ-200 (фильтр кассетного типа – вторая ступень очистки), фильтра-поглотителя ФТП-200К (третья ступень очистки), отопителя, трассы раздачи воздуха, трассы выброса пыли и других элементов, обеспечивающих ее работу. ФВУ включается прибором радиационной и химической разведки ГО-27 или вручную. При высоком уровне радиоактивного излучения сигнал подается не только на исполнительные механизмы узлов герметизации, но и на механизм остановки двигателя, а также на отключение приводов наведения. Возможность длительного нахождения экипажа и десанта в машине повышают «танковые санитарные устройства» под сидениями заднего ряда.

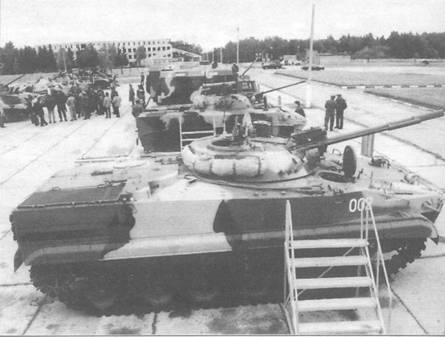

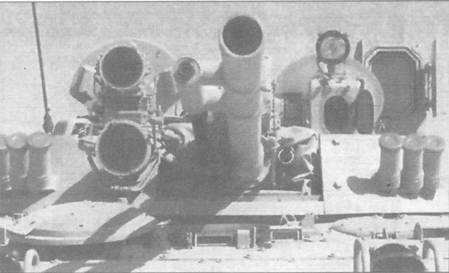

Комплекс вооружения БМП-3

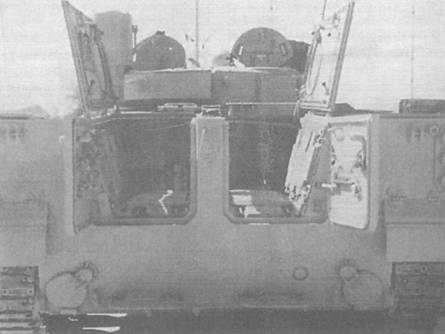

БМП-3. Вид сзади. Люки десантного отделения открыты.

Для защиты от пожара и взрыва топливные баки, размещенные в носовой части корпуса, имеют перегородки для увеличения жесткости, а все их внутреннее пространство заполнено пористым материалом. Это исключает детонацию топлива от гидравлического удара при попадании снаряда (осколка), выброс из бака топлива и образование взрывоопасной топливо-воздушной смеси.

ППО машины состоит из двух самостоятельных автоматических систем – в обитаемом отделении и в МТО. В МТО система ППО состоит из 4 термодатчиков ТД-1, релейной коробки, 2 баллонов вместимостью по 1 л каждый с огнетушащим составом «Хладон» 114В-2, трубопровода с распылителем, приводится в действие автоматически или вручную. Кнопки ручного включения системы имеются на щитке водителя, на пульте командира и на дополнительном щитке ППО, установленном снаружи у правой кормовой двери. Система ППО обитаемого отделения состоит из пульта управления, 8 оптических датчиков и 2 баллонов вместимостью 2 л «Хладон» 13В-2 каждый с пиропатронным приводом, временем выпуска состава не более 100 мс. Общее время срабатывания системы с момента воздействия пламени на оптический датчик до выброса 90 % огнетушащего состава из баллона не превышает 150 мс. Вручную система может быть приведена в действие от одной из трех кнопок – на пульте управления ППО, на пульте командира и на дополнительном щитке ППО на корме машины. Ручной огнетушитель ОУ-2 установлен в отделении управления на левой стойке, 2 огнетушителя ОП-2А (применяются для пожаротушения различных горючих веществ, в том числе смесей типа напалм) – в десантном отделении справа.

БМП-3 обладает не совсем обычными для машин этого типа качествами. Основное вооружение позволяет ей в ряде случаев работать не только «вместе», но и «вместо» танков. Это особенно интересно с учетом ее авиатранспортабельности. Масса БМП-3 «ужата» в предел 20 т – максимальная грузоподъемность вертолета Ми-26 и парашютно-десантных платформ – на корпусе БМП-3 есть стандартные петли для крепления на такой платформе. Не случайно, видимо, и сходство компоновки БМП-3 с БМД, а элементов шасси – с опытным авиадесантным плавающим танком «объект 685», созданным в 1978 г. под руководством А. Благонравова. БМП-3 хорошо укладывается в концепцию сильных оперативных маневренных групп (ОМГ), действующих на флангах и в тылу противника.

БМП-3 отличается хорошей маневренностью, огневой мощью и неплохой бронезащитой. Универсальный характер вооружения позволяет ей вести борьбу с различными целями, включая воздушные. Однако разнообразие вооружения увеличивает габариты и вес башни, осложняет управление. Проход в десантное отделение из отделения управления невозможен, что заставляет трех человек в отделении управления высаживаться под огнем противника только вверх. Бронепробиваемости ПТУР 9М117 уже недостаточно для борьбы с современными основными танками с динамической защитой. Корпус из алюминиевых сплавов требует наличия в войсковых мастерских специального сварочного оборудования и обучения ремонтников. Вместе с финансовыми проблемами это привело к сокращению заказа на БМП-3. Число их в Российской армии пока невелико – реально ими оснащен только один мотострелковый полк в Сибирском военном округе. Между тем авиатранспортабельная машина, способная совмещать качества БМП и машины огневой поддержки (легкого танка), была бы весьма полезна и в условиях локальных конфликтов, ставших повседневностью для России.

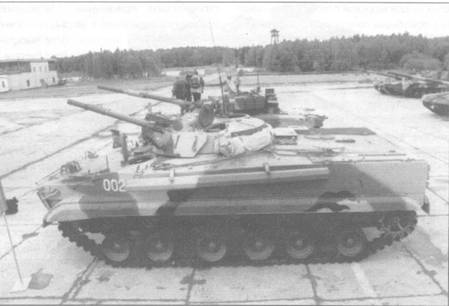

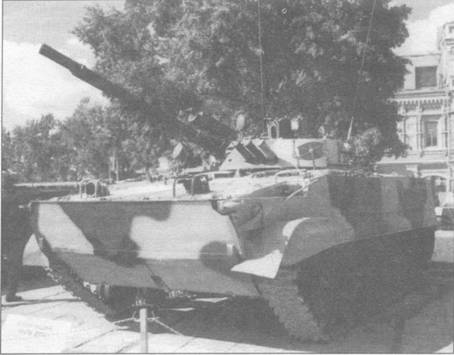

БМП-3

Большой интерес вызвала БМП-3 за рубежом. Для экспортного варианта предусмотрели установку французской тепловизионной системы. К началу 2000 г. БМП-3 уже состояли на вооружении в Кувейте (55 машин), ОАЭ (415), Саудовской Аравии, Сирии (несколько штук), Южной Корее (40), на Кипре (43), Украине, в Азербайджане. В Кувейте БМП-3 – ирония судьбы – может стать «боевым напарником» американского танка М1А2 «Абрамс». Отметим факт поставок наиболее мощно на настоящий момент вооруженной БМП прежде всего в исламские государства, в то время, как российская армия, борющаяся с исламским терроризмом, этой машины фактически не имеет. Во всяком случае, в Дагестане и Чечне российских мотострелков перевозили и поддерживали огнем старые добрые БМП-2 (БМП-2Д). Что же касается экспортных поставок, стоит отметить положительные отзывы, данные БМП-3 не только специалистами стран-покупательниц, но и экспертами из США и Великобритании.

На шасси БМП кроме командирской БМП-ЗК построено семейство бронемашин различного назначения – БРЭМ-Л, самоходный ПТРК «Корнет-Э» («Хризантема») с наведением по лазерному лучу, самоходное универсальное орудие «Вена» (опытное), боевая разведывательная машина БРМ-3. Ремонтно-эвакуационная БРЭМ-Л («Беглянка») оснащена крановой стрелой грузоподъемностью 6 т, тяговой лебедкой с усилием 20 тс, бульдозерным отвалом, может оборудоваться автоматической жесткой сцепкой. Принята также БМП-ЗФ с улучшенными «мореходными» качествами – для морской пехоты (здесь машина с подобным сочетанием вместимости, подвижности и огневой мощи может взять на себя задачи как имеющихся БМП-2, так и снятого с вооружения легкого танка ПТ-76).

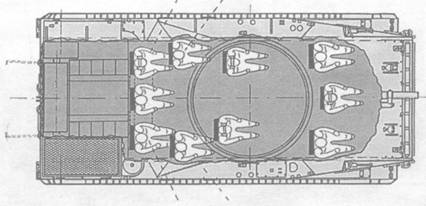

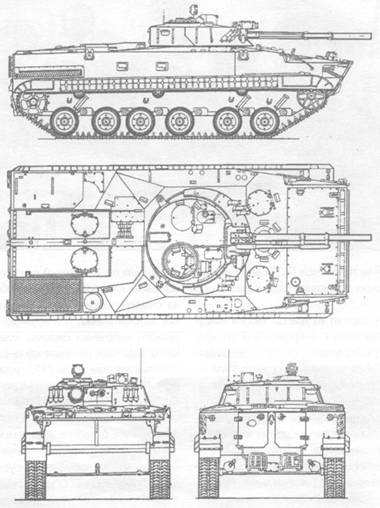

Размещение экипажа и десанта в БМП-3

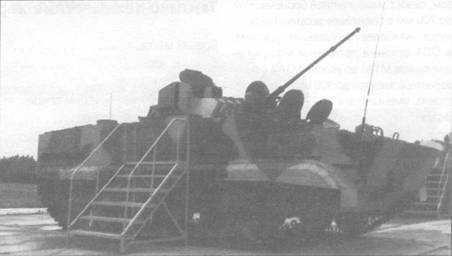

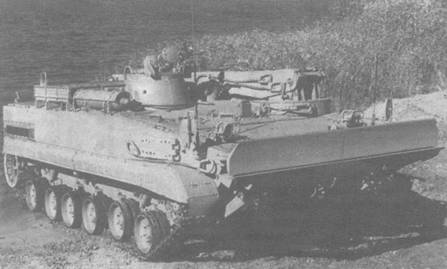

БРЭМ-Л на базе БМП-3

Самоходное орудие 2С31 «Вена» представлено пермским АО «Мотовилихинские заводы» как развитие идеи универсального 2С9 «Нона». Во вращающейся башне «Вены» установлено 120-мм орудие с углами наведение по вертикали от -4 до +80 градусов, скорострельностью 8-10 выстр./мин. Орудие ведет огонь снарядами из боекомлпекта «Ноны» – осколочно-фугасными обычными и активнореактивными, кумулятивными, всеми типами 120-мм артиллерийских мин. Возимый боекомплект – 70 выстрелов. Дальность стрельбы практически тоже, что и у «Ноны» – до 13 км осколочно- фугасным снарядом (активно-реактивным), до 7,2 км миной, корректируемым снарядом «Китолов-2М» – до 9 км. Орудие снабжено перископическим и телескопическим прицелами, следящими приводами наведения с автоматическим восстановлением наводки после выстрела. Есть командирская башенка с пулеметом ПКТ, дымовые гранатометы. Масса 2С31 «Вена» – 19,5 т, экипаж – 4 человека, скорость хода – до 70 км/ч, запас хода – 600 км, плавучесть сохранена. Об актуальности таких разработок свидетельствует внимание Президента России к «Вене» на выставке вооружений в Нижнем Тагиле в июле 2000 г.

БРМ-3 «Рысь» («объект 501») принята на вооружение российской армии в 1995 г. и по показателям подвижности и защищенности близка БМП-3 (непривычное для отечественной традиции «шифровки» проектов название, видимо, связано с германскими разведывательными машинами «Пухе»). Специальный комплекс приборов разведки, установленных на машине, позволяет экипажу производить поиск, обнаружение и опознавание целей в различных условиях наблюдения, осуществлять обработку и передачу полученной информации пунктам ее приема. Для обнаружения и опознавания целей, определения их координат предназначены установленные в боевом отделении тепловизионный прибор разведки 1ПН71, активно-импульсный прибор ночного наблюдения разведки 1ПН61, лазерный дальномер 1Д14, радиолокационная система 1РЛ133-1. Приемопередатчик РЛС установлен на отдельном карданном подвесе с возможностью подъема на высоту 1 м, может устанавливаться и на треноге вне машины. Управление РЛС могут осуществлять командир или оператор. Для топогеодезического обеспечения имеются встроенные средства ориентирования и навигации, включая полуавтоматический гирокомпас 1Г50 с навигационной аппаратурой ТНА-4, обеспечивающей машину навигационной информацией как в цифровом виде, так и отображением местоположения машины на топографической карте. Задачи топопривязки могут решаться дублирующими средствами – визиром ориентирования и использованием башенных отсчетных устройств с применением основного комплекса средств разведки. Для связи служат радиостанции повышенной помехоустойчивости Р-163-50У, Р-163-50К, Р-163-У; они используют диапазон частот от 30 до 79,999 кГц, обеспечивают быстрый переход на любую из фиксированных частот, автоматический поиск рабочей частоты, возможность передачи телекодовой информации в виде сжатых пакетов. Комплекс средств связи и антенно-мачтовых устройств позволяет передавать информацию пунктам ее приема в КВ и УКВ диапазонах на дальности до 350 км. В БРМ предусмотрены места-укладки для размещения специального разведывательного оборудования, применяемого при развертывании выносного наблюдательного пункта на удалении от 0,5 до 6 км от машины, а также аппаратуры для разведки РЛС противника. Имеется автономный источник питания.

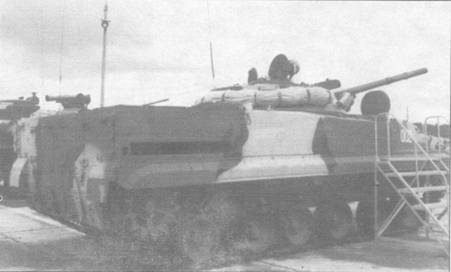

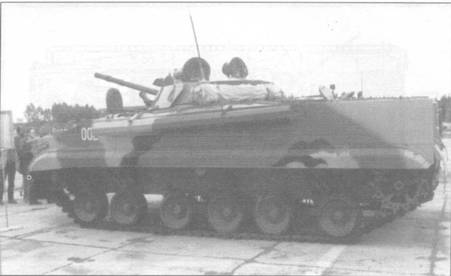

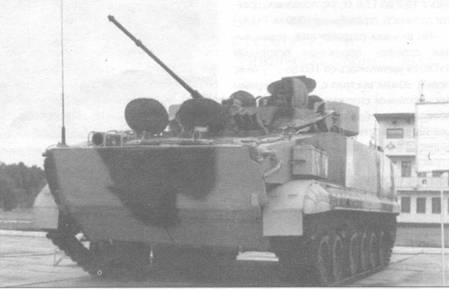

БРМ-3 «Рысь»

Основным вооружением БРМ является стабилизированная в двух плоскостях 30-мм автоматическая пушка 2А72 с двухленточным питанием и штатным боекомплектом 400 выстрелов (осколочно-фугасные и бронебойные). Имеется возможность дополнительно уложить еще 200 выстрелов в единой ленте. С пушкой спарен 7,62-мм пулемет ПКТ с боекомплектом 2000 патронов в единой ленте. Прицельный комплекс этого блока оружия состоит из комбинированного прицела БПК-2-42 с ночным пассивно-активным каналом и зенитного прицела ППБ-2.

Для борьбы с танками и другими прочными опасными целями предусмотрен комплект ПТУР – 4 ракеты, размещенный в укладке. Личным оружием экипажа являются 6 автоматов (боекомплект 1800 патронов) и 15 ручных гранат. В корпусе в правом борту и корме имеются 2 амбразуры с шаровыми опорами для стрельбы из автоматов.

Масса БРМ-ЗК «Рысь» – 19,6 т, экипаж – 6 человек, высота – 2,57 м.

Разработана программа модернизации БМП-3 (БМП-ЗМ), включившая прежде всего изменение боекомплекта и системы управления огнем. Новая ПТУР 9М117М1 («Аркан») при тех же размерах выстрела обладает повышенными могуществом и дальностью. Максимальная дальность стрельбы возросла до 5000-5500 м, бронепробиваемость – до 700-750 мм (позволяет бороться с танками типа М1А1, «Меркава»-3). По прогнозам, танки с эквивалентной бронезащитой до 700 мм в ближайшее десятилетие останутся наиболее массовыми (скажем, в США отложена программа модернизации танков М1А1 до уровня М1А2 с эквивалентной защитой до 900 мм). Масса выстрела уменьшилась с 22 до 21,5 кг. Эффективность стрельбы 9М117М1 выше в 3-3,5 раза, чем с 9М117, в том числе – в движении. Естественно, понадобилось увеличить время работы излучателя прибора наведения. Осколочно-фугасный снаряд ЗУОФ17 предложено заменить ЗУОФ19 с уменьшенной толщиной стенок и большим коэффициентом наполнения. При массе заряда ВВ, увеличившейся с 1,69 до 2,3 кг, масса снаряда уменьшилась с 15,2 до 13,6 кг, это позволило довести дальность стрельбы до 7000 м.

Боевая масса, т 18,7+2%

Экипаж, чел 3

Десант, чел 7

Длина со 100-мм орудием вперед, м 7,2

Ширина, м 3,3 (по экранам)

Клиренс, м 0,19-0,51

Полная высота (по несъемным деталям башни), м 2,45

Вооружение:

пушки 100-мм орудие-пусковая установка 2А70, 30-мм автоматическая пушка 2А72

пулеметы 3x7,62-мм

Боекомплект: 40 выстрелов к орудию 2А70, 500 выстрелов к пушке 2А72 (300 – с ОТ и ОФЗ, 200 – с БТ снарядами), 2000 патронов к пулемету блока оружия, 4000 патронов к пулеметам в автономных установках, 8 ПТУР

Двигатель:

марка УТД-29

тип 10-цилиндровый, дизельный, жидкостного охлаждения

мощность, л. с 450

Трансмиссия гидромеханическая с гидрообъемной передачей в МП

Подвеска торсионная с гидравлическими амортизаторами

Гусеница с PMШ и обрезиненной беговой дорожкой

Максимальная скорость, км/ч 70 по суше вперед, 20 назад, 10 на плаву

Запас хода по шоссе по топливу, км 600

Преодолеваемый подъем, град 35

Ширина рва, м 2,72

Высота стенки, м 0,8

Глубина брода, м плавает

По данным разработчика, приведенная площадь поражения осколками ЗУОФ19 увеличилась со 160 до 360 кв.м. Новый 30-мм выстрел с подкалиберным бронебойным снарядом БП («Кернер») обеспечивает бронепробиваемость 25 мм на дальности 1500 мм (у прежнего снаряда БТ – 14 мм). Масса снаряда БП – 304 г (БТ – 400 г), начальная скорость – 1120 м/с (БТ – 970 м/с). Вероятность поражения цели типа М113А1 с 1500 мм оценивается в 0,7 (для БТ – 0,55). В СУО включен новый цифровой баллистический вычислитель с программным обеспечением, обеспечивающим стрельбу старыми и модернизированными выстрелами.

БМП-3 может оснащаться встроенными элементами динамической защиты и системой активной защиты типа «Арена» – такой вариант был представлен в июле 2000 г. на выставке в Нижнем Тагиле.
