Боевая машина пехоты CV-9040 создана для будущего

Облик БМП и ее вооружения определяется современными представлениями о характере и целях возможных войн XXI века. Одним из главных определяющих факторов является распределение ролей и взаимозависимость в основном звене Сухопутных войск – «танки – БМП». Многое указывает на то, что роль танков в будущих войнах, имеющих по преимуществу характер региональных конфликтов, будет постепенно уменьшаться. Это связано с постепенным осознанием того факта, что дальнейшее увеличение броневой защиты лба и башни, приведшие к непомерному возрастанию масса танка, теряет смысл. Опыт послевоенных, в первую очередь средневосточных войн, показал, что более 70% подбитых танков были поражены в бортовую и кормовую проекции (работает принцип «слабейшего звена»). При этом резко возросла роль пехотных противотанковых средств и авиации, а доля танков, пораженных танками, значительно уменьшилась. Большая масса танков делает невозможной их быструю переброску в район регионального конфликта.

В этих условиях не прозвучало сенсацией сообщение о том, что армия США намерена получить на вооружение новую колесную бронированную машину – нечто среднее между БМП и танком, которая в перспективе полностью заменит последний. Как сообщил американский генерал Пол Керн, на приобретение новой бронетехники в количестве 2131 единицы выделено 4 млрд. долл. Она получила название – временная бронированная машина (ВБМ), как переходная модель для будущего «гибрида», и в указанном количестве должна поступить в войска в 2008 году. Головным исполнителем контракта по ВБМ является фирма Дженерал дайнемикс.

По словам Керна, закупка новой техники является важным шагом в реализации задачи по трансформации армии США в более мобильной и легко вооруженный род войск, которую поставил начальник штаба армии генерал Эрик Шинсеки. Первая партия ВБМ ожидалась в войсках уже к декабрю 2001 года, однако необходимость проведения дополнительных испытаний и доработок отодвинули эти сроки на 16 месяцев. Предположительно ВБМ будет иметь керамическую броню и массу не более 30-35 тонн. Поскольку ВБМ, по-видимому, уже не будут называться танками, в дальнейшем будем использовать условный термин «тяжелая боевая колесная машина» (ТБКМ).

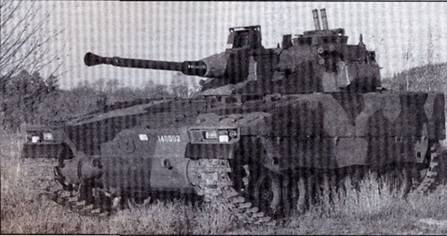

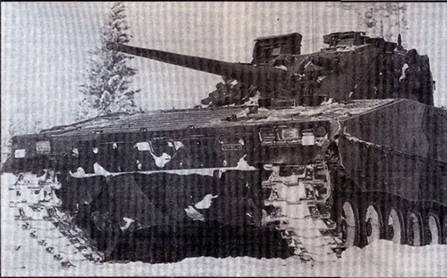

Шведская БМП CV-9040

Замена в США танков на «гибриды» ВБМ и, с другой стороны, разработка рядом стран БМП на танковой базе (например, «Мардер-2», Германия) существенно меняют соотношение сил. У БМП, в первую очередь у тяжелых неплавающих БМП, появляются вполне реальные шансы в борьбе с новыми ТБКМ, в основном, за счет поражения борта и кормы. Это, безусловно, потребует замены существующих автоматических пушек БМП калибра 20-30 мм пушками более крупных калибров. Тенденция к этому уже проявилась со всей очевидностью. В настоящее время интенсивную разработку 40-мм пушек для БМП ведут фирмы Эллайент Тексистемз, США (пушка CTWS с телескопическим патроном), GIAT, Франция (пушка СТА, также с телескопическим патроном), Боинг, США (бикалиберная пушка МК44 30/40 мм «Бушмастер II» и 40- мм «Бушмастер IV») 1* .

Наряду с 40-мм пушками в качестве перспективного оружия для новых БМП рассматриваются и автоматические пушки более крупных калибров. Характерным примером является 50-мм автоматическая пушка Rh503 фирмы Маузер, входящей в корпорацию Рейнметалл. Пушка предназначается для вооружения разрабатываемой тяжелой БМП «Мардер-2» с боевой массой 43 т и мощностью двигателя 1100 кВт (1500 л.с.). Масса пушки – 540 кг, длина ствола – 4250 мм (85 калибров), усилие отдачи – 48 кН, максимальное давление в канале ствола – 560 МПа, скорострельность -150-400 выстр/мин. 50-мм автоматическая пушка «Бушмастер III» создается также фирмой Боинг. Учитывая высокую стоимость 50-мм выстрелов, обе пушки выполнены в экономичном бикалиберном исполнении, т.е. со сменными стволами 50 и 35 мм, первый из которых предназначен для боевых стрельб, а второй – для учебных.

Однако безусловный приоритет в разработке и использовании в БМП крупнокалиберной пушки принадлежит шведской фирме Бофор», разработавшей в 1985-1988 гг. совместно с фирмой Хегглундс боевую машину пехоты CV-9040. Фирма Хегглундс разрабатывала платформу, Бофорс – башню с вооружением и боеприпасы. В качестве орудия использовалась 40-мм пушка L40B, разработанная на основе широко известной зенитной пушки L70 модели 1951 года. Первый опытный образец CV-9040 был передан на испытания в октябре 1988 года. Первый заказ на 200 серийных машин с общей стоимостью контракта 2,9 млрд. шведских крон министерство обороны выдало в 1991 году, а в 1993 году БМП CV-9040 была принята на вооружение, и первые 30 машин поступили в войска.

БМП CV-9040, называемая в рекламных буклетах фирмы Бофорс «Динамический защитник», создавалась специально для сложных климатических и территориальных условий Швеции. Она представляет собой компактную и маневренную машину с низким силуэтом, невысоким коэффициентом отражения радиолокационного импульса, слабым тепловым излучением в лобовом направлении и пониженным уровнем шумности. В рекламных проспектах фирмы приводится девиз машины: “Создана, чтобы выжить” ("Built to Survive”).

1* Подробнее с основными вопросами вооружения современных БМП можно ознакомиться в "ТиВ" №4/2000 г.

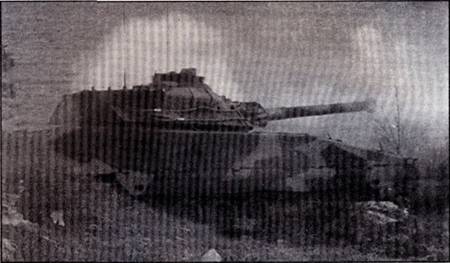

CV-90105 – машина огневой поддержки со 105-мм орудием

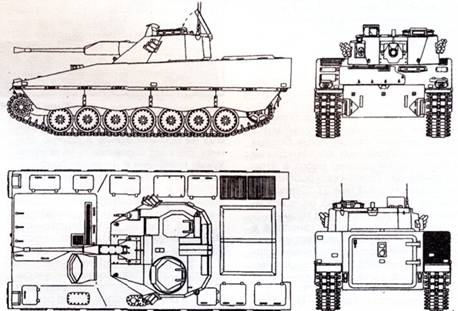

Основные характеристики БМП: масса 22,8 т (неплавающая), длина – 6,47 м, ширина – 3,01 м, высота по башне – 2,5 м, клиренс – 0,45 м, двигатель – 14-цилиндровый дизель DS14 мощностью 407 кВт фирмы SAAB-Сканиа, удельная мощность двигателя 18,4 кВт/ т, максимальная скорость по шоссе – 70 км/ч, удельное давление на грунт – 0,048 Мпа, запас хода по шоссе – 300 км, запас топлива – 525 л, преодолеваемые препятствия: высота стенки – 1,2 м, ширина рва – 2,4 м, экипаж 3 чел., десант – 8 чел. В передней части корпуса справа расположено МТО, слева от него – место механика водителя, вооружение (пушка и 7,62-мм пулемет) установлено во вращающейся башне в средней части машины, в задней части корпуса находится десантное отделение. Башня смещена на 200 мм влево от продольной оси корпуса. Наводчик и командир размещаются в башне соответственно справа и слева. Восемь десантников располагаются вдоль бортов.

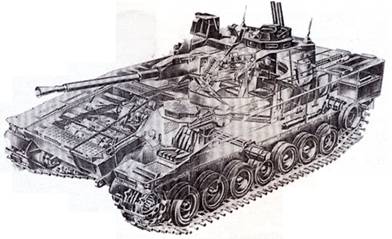

Сварные стальные корпус и башня имеют значительный наклон лобовых листов и покрыты дополнительным слоем современной брони с композитным материалом, состав которой остается секретом фирмы. При наличии дополнительных съемных элементов бронирование обеспечивает защиту от огня 30-мм пушек. Подвеска торсионная с семью опорными катками по борту. Ведущие колеса переднего расположения. Для понижения профильных проекций БМП радиатор расположен сзади корпуса (справа), как на БМП «Мардер». Высадка десантников производится через одностворчатую бронедверь в корме, кроме того, на крыше десантного отделения имеются два люка с откидными крышками.

Масса пушки L70B составляет 560 кг, максимальная скорострельность – 320 выстр/мин, общая масса боекомплекта – 585 кг, эффективная дальность стрельбы по танкам и БМП – 1,5-2 км, по вертолетам – 3,5-4 км. Пушка размещена в башне магазином вниз, стреляные гильзы выбрасываются вверх вперед. Противооткатные устройства защищены бронекожухом. Огонь из пушки ведется одиночными выстрелами, короткими сериями или длинной очередью со скорострельностью 60 и 300 выстрелов в минуту. Пушка имеет большой угол возвышения (+50”), что способствует успешному ведению борьбы с воздушными целями. Угол снижения ствола составляет -8". Орудие имеет малый разброс начальных скоростей снаряда, обеспечиваемый за счет использования нового нитроциллюлозного пороха и трубки воспламенительного устройства.

Боекомплект пушки составляет 234 выстрела. Из них 24 выстрела находятся непосредственно в магазине пушки, разделенном на три отсека, в каждом из которых помещается восемь зарядов. В зависимости от тактической обстановки в каждом отсеке может находиться свой тип боеприпасов, а смена одного отсека на другой осуществляется при помощи гидравлического устройства. Перезарядка магазина производится вручную, для снаряжения одного отсека требуется около 20 с. Подача выстрелов для перезарядки осуществляется с помощью карусельного магазина (48 выстрелов) и расположенной под ним карусели (18 выстрелов). Еще 144 выстрела размещены в боеукладке корпуса.

Общая масса системы оружия (орудие+боекомплект) составляет 1145 кг, таким образом масса орудия составляет почти точно половину массы системы оружия. Относительная масса орудия 0,5 представляется чрезмерно высокой. По современным представлениям теории вооружения величина оптимальной относительной массы орудия находится в диапазоне 0,2-0,4. Например, для отечественной БМП-2 относительная масса орудия составляет 0,22 (масса 30-мм орудия 2А42 -115 кг, масса боекомплекта 500 патронов – 415 кг, общая масса – 530 кг).

Какие факторы предопределили «шведский прорыв» в области калибра автоматической пушки БМП?

Одни специалисты считают основным моментом наличие отработанной 40-мм пушки L70 с многолетним опытом производства и эксплуатации, традиционно пользующейся заслуженным спросом во многих странах мира.

Другая точка зрения исходит из того, что на выбор калибра оказала серьезное влияние военная доктрина Швеции, в свою очередь определяемая географическими особенностями и военной историей страны. При наличии большой береговой линии одной из основных задач вооруженных сил является борьба с морскими и воздушными десантами. Поражение крупных надводных целей типа десантных судов стрельбой с берега обеспечивается только при достаточно большой массе снаряда.

Другой особенностью страны является холмисто-лесистая местность с большим количеством естественных укрытий (каменные гряды, валуны, обратные скаты). Это обстоятельство резко снижает эффективность стрельбы снарядами с ударными взрывателями. Переход к снарядам с траекторным (дистанционным или неконтактным) разрывом требует опять-таки увеличения калибра для размещения относительно объемного (1.2-15 см 3 ) траекторного взрывателя. В мировой практике нет примеров реализации траекторного взрывателя в калибре менее 35 мм.

Наконец, весьма веским и, возможно, главным соображением было стремление придать новой БМП «противотанковые» свойства, т.е. сохранить за ней возможность борьбы с танками за счет поражения борта и кормы. Небезынтересно отметить, что при формировании облика основного вооружения БМП CV-9040 в качестве возможных альтернатив рассматривались также 57-мм пушка «Тринити Бофорс» и 60- мм пушка HVMS совместного производства фирм Израэл Милитэри Индастриз и ОТО Мелара. В свете этого 40-мм пушку можно рассматривать как компромиссный вариант между малыми (20-30 мм) и крупными (57-60 мм) калибрами.

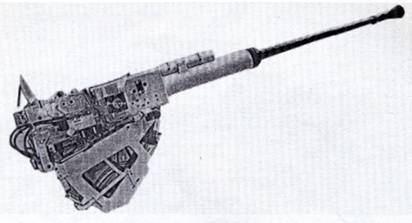

40-мм автоматическая пушка L70

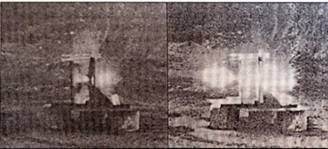

Пробитие броневой преграды

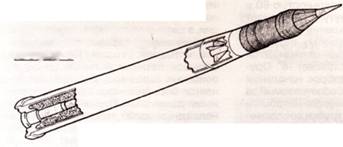

Бронебойный оперенный подкалиберный снаряд APFSDS-T

Процесс отделения поддона после выстрела

Номенклатура снарядов 40-мм пушки L70B включает в себя семь типов, т.е. по любым меркам является чрезвычайно широкой. Характеристики снарядов приводятся в таблице. По некоторым снарядам данные отсутствуют.

Снаряд APFSDS-T (Armor Piercing Fin Stabilized Discarding Sabot – Trace)

Бронебойный вольфрамовый стержень снаряда снабжен четырехлопастным стабилизатором. Ведение снаряда по каналу ствола осуществляется поддоном довольно сложного устройства, включающим в себя головной многосекционный конус и цилиндрическую трехсекционную часть со скользящим (плавающим) ведущим пояском. Масса бронебойного оперенного подкалиберного снаряда (БОПС) с поддоном составляет 0,5 кг, то есть почти в два раза меньше массы калиберного снаряда, что и позволяет придать БОПС высокую скорость. Обращает на себя внимание нетрадиционная цилиндрическая форма поддона. Обычно для БОПС используется поддон катушечной формы, что позволяет еще более существенно уменьшить его массу. Передняя коническая часть поддона, по- видимому, призвана предотвратить утыкание снаряда в торец казенника при заряжании.

В рекламных изданиях фирмы приводятся сенсационные данные: снаряд пробивает броневой лист толщиной 100 мм, наклоненный на угол 60° от вертикали. Указывается, что при этом обеспечивается поражение лобовой брони танков Т-54, Т-55, Т-62 и бортовой брони танков Т-72, «Леопард» 2А1, «Абрамс» М1, «Челленджер».

Снаряд APDS-T имеет стабилизатор оригинальной конструкции в виде тонкостенного конуса.

НЕ-Т (High Explosive – Trace) осколочный снаряд с ударным взрывателем и корпусом естественного дробления, наиболее традиционный снаряд боекомплекта. Снаряжение – гексотонал. Может комплектоваться взрывателем мгновенного действия L1472 при стрельбе по наземной живой силе или взрывателем L1473 с последующей задержкой при стрельбе по воздушным целям, наземной небронированной технике и легким морским судам. Оба взрывателя имеют устройство самоликвидации через 12 с после выстрела. Время горения трассера – 5 с.

Снаряд PFHE Мк 2 (Proximity Fuze High Explosive)

Осколочный снаряд с неконтактным взрывателем Мк 2 и корпусом, содержащим готовые поражающие элементы (ГПЭ). Предназначается для поражения самолетов, вертолетов, крылатых ракет и надводных судов. При взрыве снаряда образуется более 2400 убойных осколков. Эксперименты показали, что лопасть воздушного винта вертолета может быть разрушена при подрыве снаряда на расстоянии 0,5 м от нее. При взрыве на расстоянии 0,4 м вероятность разрушения винта становится очень высокой.

Поражение крылатых ракет осколками снаряда достигается за счет поражения блока управления ракеты. В среднем для этой цели достаточно десяти попаданий осколков в проекцию ракеты.

Взрыватель Мк 2 снабжен устройством селекции целей, позволяющим, например, различать винт вертолета при незначительном выступании его над вершинами деревьев и выделять надводную цель на фоне гребней волн. По уровню безопасности он удовлетворяет требованиям стандартов НАТО (NATO STANAG) и США (US. MIL-STD 331 и 810), что обеспечивает введением в конструкцию двух независимых механических устройств, а также электронного' блока, обеспечивающего взведение взрывателя на расстоянии 300 м от орудия. Работа взрывателя устойчива в широком диапазоне погодных условий, включая тропический дождь.

40-мм снаряд PFPPX

Снаряд PFPPX (Proximity Fuze Prefragmented Programmable) (неконтактный взрыватель, готовые ПЭ, программируемый). Наиболее тяжелый, сложный и дорогой снаряд боекомплекта. Масса снаряда составляет 975 г, масса заряда ВВ -120 г, коэффициент наполнения 0,123. В качестве ВВ используется РВХ (октоген/органическая связка (90/10)) или октол (октоген/ тринитротолуол (78/22)). Оболочка снаряда содержит 1100 готовых поражающих элементов (ГПЭ) в виде шариков из вольфрамового сплава диаметром 3 мм (масса около 0,25 г). При взрыве снаряда образуется также около 3000 осколков естественного дробления, способных пробивать дюралевый щит толщиной 2 мм, установленный на расстоянии 1,5 м от точки подрыва. Наибольшее поражающее действие при стрельбе по самолету отмечается в случае подрыва снаряда на расстоянии 2,5 м от цели, а при стрельбе по ПКР – до 2 м.

Взрыватель снаряда является программируемым, т.е. может быть установлен на один из шести видов действия:

1) неконтактное действие, включаемое только в районе цели (воздушные цели)

2) тот же вид действия с увеличенным приоритетом прямого попадания (крупные воздушные цели)

3) временное (дистанционное) действие (небольшие маневренные и замаскированные наземные и подводные цели)

4) контактное (ударное) действие (наземные и надводные цели)

5) ударное бронепробивное действие (наземные и надводные цели)

6) неконтактное действие Установка вида действия (программирование) для каждого снаряда производится непосредственно перед выстрелом с помощью программного блока PFP (Proximity Fuze Programmer), непрерывно получающего информацию от компьютера системы управления огнем. Если выстрел не произведен, то установка взрывателя через короткое время стирается, и он может быть запрограммирован снова.

Включение неконтактного действия только при подходе в район цели обеспечивается расчетом и введением во взрыватель полетного времени до передней границы района цели. Благодаря этому обеспечивается защита взрывателя от различных видов электронного противодействия и природных шумов.

При стрельбе на неконтактное действие по крупным воздушным целям, для которых достаточно велика вероятность прямого попадания снаряда, используется установка «2».

В таблице приводятся значения вероятности поражения вертолета Ми-24 очередью из четырех выстрелов:

Временное действие используется при стрельбе по целям в окопах, ходах сообщения, на обратных скатах, а также по малоконтрастным целям и целям, прикрытым электронными помехами.

Снаряд MPT-SD NM 181 (Multi Particle Trace)

Многоцелевой (полубронебойный) снаряд с пиротехническим инициированием. Это сравнительно новый тип снаряда, быстро завоевавший прочное положение в боекомплектах автоматических пушек всех калибров.

Взрыватель в снаряде отсутствует. Подрыв снаряда при ударе о прочную преграду осуществляется с помощью размещенного в голове снаряда заряда пиротехнического состава. При ударе происходит воспламенение состава, а затем горение переходит во взрыв, вызывающий детонацию основного заряда бризантного ВВ.

Срабатывание пиротехнической цепи происходит за относительно большое время (0,3 мс), что обеспечивает проникание снаряда за достаточно толстую броню {до 20 мм) и взрыв его внутри цели. Надежное функционирование снаряда наблюдается только при стрельбе по прочным преградам и не обеспечивается при стрельбе по грунту, особенно рыхлому. Существенным преимуществом снаряда является его сравнительно низкая стоимость, обусловленная отсутствием взрывателя.

Владимир Ильин
