Во Второй мировой почти все армии применяли ружейные (винтовочные) гранаты. Стоит отметить, что еще в 1914г. штабс-капитан Русской армии В.А. Мгебров предлагал использовать свою ружейную гранату против бронеавтомобилей – это, кстати, было едва ли не первое предложение пехотного “противотанкового" средства (хотя собственно “танков" пока не существовало), а англичане уже после появления танков рекомендовали своей пехоте обстреливать машины противника шомпольными ружейными гранатами.

Вид гранаты ВКГ-40 в разрезе:

1 – донный колпачок; 2 – капсюль- детонатор; 3 – корпус; 4 – оживало; 5- взрывчатое вещество; 6 – оседающий цилиндр (инерционный грузик); 7 – проволочная чека; 8 – ударник с жалом; 9 – -стакан; 10 – шайба

Разрез мортирки гранатомета Дьяконова, приспособленной для стрельбы гранатой ВКГ-40. 1 – ствол, 2 – ограничительный винт, 3 – чашечка, 4 – мушка винтовки, 5 – шейка

Партизанский ружейный гранатомет Шавгулидзе (ПРГШ) и макет гранаты к нему

На вооружении РККА в 20-30-е годы состоял дульнозарядный «гранатомет Дьяконова», созданный еще в конце Первой мировой и впоследствии модернизированный. Он состоял из мортирки, сошки и прицела-квадранта и служил для поражения живой силы осколочной гранатой. Ствол мортирки имел калибр 41 мм, три винтовых нареза, жестко крепился в чашечке, навинчивавшейся на шейку, та надевалась на ствол винтовки, фиксируясь на мушке вырезом. Накануне Великой Отечественной войны гранатомет имелся 8 каждом стрелковом и кавалерийском отделении. Тогда же встал вопрос о придании ружейному гранатомету «противотанковых» свойств. В ходе войны на вооружение поступила граната ВКГ-40 Корпус ее имел обтекаемую форму, три ведущих выступа на цилиндрической части. В конической хвостовой части монтировался донный взрыватель, включавший инерционное тело («оседающий цилиндр»), капсюль-детонатор, дополнительный детонатор и проволочную чеку. Донная часть закрывалась колпачком. Длина ВКГ-40 – 144 мм. Выстреливалась граната специальным холостым патроном с 2,75 г пороха марки ВП или П-45. Дульце гильзы патрона обжималось «звездочкой» и, как и головная часть гранаты, окрашивалось в черный цвет. Изменилась и мортирка: на шейке крепилась особая мушка с ограждением, ввинченный в ствол винт ограничивал продвижение гранаты при досылании. Уменьшенный заряд холостого патрона позволял стрелять гранатой прямой наводкой с упором приклада в плечо. Стрельба велась без сошки, с использованием прицела винтовки: отметка «16» соответствовала дальности до 50, «18» – до 100 и «20» – до 150 м. Общая масса винтовки с мортиркой составляла 6 кг, обслуживался такой «гранатомет» одним человеком (в отличие от осколочной гранаты здесь не нужно было перед заряжанием выставлять трубку). Скорострельность доходила до 5-6 выстр./мин. Использовалась ВКГ-40 весьма ограниченно, что отчасти объясняется низкой кучностью стрельбы, отчасти – недооценкой ружейного гранатомета вообще. Впрочем, позже были приняты винтовочные противотанковые гранаты ВГ-45 и ВГ-44 к карабинам.

В начале 1942 г. на вооружение поступила шомпольная ВПГС-41 («винтовочная ПТ граната Сердюка обр.1941 г.»), созданная в КБ Наркомата угольной промышленности, руководимым Сердюком. ВПГС-41 состояла из обтекаемого корпуса с кумулятивным зарядом и взрывателем и хвоста-«шомпола», вставляемого в канал ствола винтовки. На шомпол, снабженный обтюрирующей проточкой, надевалась обойма с кольцевым стабилизатором. При вставлении шомпола в ствол стабилизатор прижимался к корпусу, а после вылета гранаты фиксировался на заднем конце шомпола. Выстрел производился холостым патроном. Дальность стрельбы – до 60 м, а по неподвижному скоплению техники – до 170 м (при угле возвышения 40 град). ВПГС сыграла свою.роль во время битвы под Москвой – ее производили, например, московские заводы «Красный пролетарий» и «Красный факел». Точность и эффективная дальность были невысоки, часты были случаи преждевременного срабатывания взрывателя при выстреле, к тому же «шомполки» быстро портили канал ствола винтовки, и граната, заказанная поначалу в большом количестве, уже в 1942 г. была снята с производства и вооружения.

Свои гранатометы имели и партизаны – к примеру, весьма удачную мортирку из гильзы 45-мм выстрела, осколочно-фугасную и ПТ гранаты ПРГШ разработал в 1943г. боец Минского партизанского соединения Т.Е. Шавгулидзе.

Британский 51 -мм винтовочный гранатомет на винтовке "Ли- Энфильд " оставался на вооружении еще долго после Второй мировой войны. На снимке он в руках пехотинца индийской армии. 1970-е годы.

Винтовочная кумулятивная граната №68, общий вид и разрез: 1 – разрывной заряд с кумулятивной воронкой, 2 – капсюль-детонатор, 3 – капсюль-воспламенитель. 4 – ударник, 5 – предохранитель

Вьетнамский партизан с оперенными винтовочными противотанковыми гранатами типа М9 в сумке на подбитом американском БТР М113

Американская оперенная винтовочная противотанковая граната М9АI

Британская армия еще в конце Первой мировой войны предполагала использовать против немногочисленных германских танков фугасную шомпольную ружейную гранату № 44 с головным ударным взрывателем. Кроме шомпола-хвоста граната имела кольцевой стабилизатор, что обеспечивало лучшую, чем у однотипных гранат, меткость и правильное падение. О ее применении против танков свидетельств не нашлось.

Во время Второй мировой для борьбы с танками и бронемашинами англичанами применялся 51-мм дульнозарядный гладкоствольный винтовочный гранатомет (мортирка), созданный изначально для выстреливания ручной гранаты Мильса. Уже в 1940 г. появилась граната № 68, имевшая цилиндрический стальной корпус с кумулятивным зарядом (прикрыт плоской крышкой), инерционный донный взрыватель, капсюль-воспламенитель и капсюль-детонатор.

Бронепробиваемость составляла около 50 мм. В хвостовую часть корпуса ввинчивался стабилизатор с четырьмя лопастями. Корпус окрашивался в желто-бурый цвет с красным и зеленым поясками. Выстрел – холостым патроном, с упора лежа, перед выстрелом вынималась чека взрывателя. Дальность стрельбы – до 91 м (100 ярдов), но наиболее эффективная – 45-75 м. Граната № 68 ограниченно применялась в боях 1940г. во Франции, в 1941-1942 гг. выдавалась в основном в части местной обороны (Home Guard). Граната могла выстреливаться и из легкого 51-мм миномета.

В армии США за время войны сформировалась система ружейных гранат, включавшая противопехотные, ПТ, учебные и дымовые образцы. Мортирок не было – гранаты снабжались стабилизаторными трубками. Трубка насаживалась на «метательное приспособление» – специальный надульник на стволе карабина или винтовки. Выстреливались гранаты соответствующими холостыми патронами. ПТ граната М9А1 имела обтекаемый корпус с кумулятивным боевым зарядом, стабилизаторную трубку с кольцевым стабилизатором и донный инерционный взрыватель. Длина фанаты – 284 мм, диаметр корпуса – 51 мм. Начальная скорость при стрельбе из карабина – 45 м/с, дальность стрельбы – до 175 м. из винтовки – 55 м/с и до 250 м. Кучность стрельбы, однако, позволяла эффективно вести огонь по бронецелям на значительно меньших дальностях. Такие гранаты американские морские пехотинцы не без успеха применяли в 1944 г. на островах Тихого океана против сравнительно легко бронированных японских танков – благо местность и заросли допускали стрельбу по танкам почти в упор. Для обучения использовалась учебная М11-А2 без заряда повторявшая М9А1 по форме, размерам и массе Оперенные винтовочные гранаты. выстреливаемые с небольшой дульной насадки или с пламегасителя. оказались более перспективным направлением развития этого типа боеприпасов, нежели мортирки В начале войны в США рассматривался вариант реактивной ПТ гранаты с использованием в качестве направляющей штыка винтовки, но был отклонен.

Германский гранатомет Schiessbecher- ("Стреляющая чашка") представлял собой дульнозарядную 30-мм нарезную мортирку массой 0.835 кт Ствол ввинчивался в чашечку, плавно переходящую в шейку Мортирка одевалась на ствол винтовки или карабина и крепилась зажимным устройством Прицел крепился обоймой с винтом впереди ствольной коробки слева Качающаяся его часть имела визирную планку с мушкой и целиком на концах, уровнем и секторной задней частью с делениями от 0 до 250 м через 50. Масса гранатомета на карабине "Маузер" 98к составляла 5.12 кг. длина – 1250 мм Гранаты имели готовые нарезы, которые при заряжании совмещались с нарезами мортирки. С каждой гранатой укупоривался холостой патрон

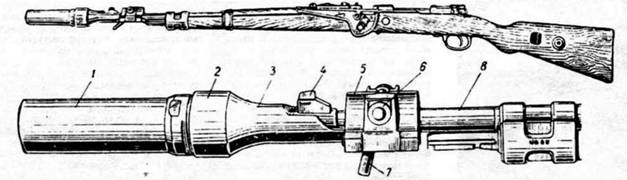

Германскии гранатомет "Schiessbecher" укрепленный на стволе карабина '98к" (вверху) и общии вид мортирки гранатомета 1 – ствол мортирки. 2 – чашечка. 3 – шейка. 4 – мушка карабина. 5 – зажимное устройство. 6 – зажимный винт 7 – рукоятка зажимного винта. 8 – ствол карабина

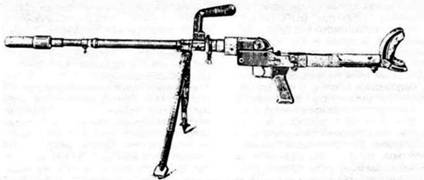

Германскии противотанковый гранатомет С/ В-39

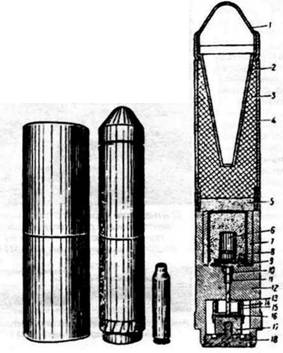

Калиберная -малая бронебойная граната- G Pz gr с укупоркой и холостым метательным патроном, граната в разрезе. I – баллистический колпачок. 2 – кумулятивная воронка, 3 – боевой заряд. 4 – корпус, 5 -дополнительный детонатор. 6- капсюль-детонатор. 7 – картонная трубка. 8 – детонатор. 9 – бумажное кольцо. 10 – втулка. 11 – капсюль-воспламенитель. 12 – стебель. 13 – жало, 14 – ленточная пружина. 15 – инерционное кольцо, 16-чека, 17 – ударник. 18-дно.

Разрез надкалибернои большой бронебойной- гранаты Gr G Pz gr I – баллистический колпачок (наконечник). 2 – диафрагма. 3 – кумулятивная воронка 4 – корпус. 5 – боевой заряд, 6 – дополнительный детонатор (на основе ТЭНа). 7 – бумажная прокладка. 8 – детонатор 10 – капсюль-детонатор. 11 – бумажные прокладки 12 – втулка 13 – капсюль-воспламенитель 14 стебель. 15 – ленточная пружина 16 – ударник с жалом 17 – предохранительная пружина. 18 – дно 19 – шайба 20 – жесткий предохранитель. 21 -инерционное кольцо. 22 – опорная шайба

Калиберная «малая бронебойная граната» G Рг.дг имела оживально- цилиндрический корпус и готовые нарезы на хвостовой части Кумулятивный заряд прикрывался баллисическим колпачком и подрывался донным инерционным взрывателем через капсюль-детонатор и дополнительный детонатор. Длина гранаты – 163 мм, корпус имел черную окраску. Выстреливалась граната патроном с зарядом 1,1 г пороха, деревянным пыжом и черным кольцом вокруг капсюля. Начальная скорость – 50 м/с, дальность стрельбы – 50-125 м.

С началом войны с СССР для повышения «бронебойных» свойств гранатомета пришлось ввести на вооружение «большую бронебойную» гранату Gr.G.Pz.gr. Это была надкалиберная граната с утолщенной передней частью и длинным «стеблем». Стебель имел сзади нарезную втулку (из пластмассы или алюминия), которой и вставлялся в мортирку. Донный инерционный взрыватель взводился после выстрела. Длина – 185 мм, диаметр – 45 мм, пробиваемость – 40 мм – при угле встречи до 60 градусов, корпус – черной окраски. Выстрел – патроном с 1,9 г пороха и деревянной черной пулей (пыжом). Начальная скорость – 50 м/ с. При высокой бронепробиваемости граната имела низкую кучность, поэтому стрельба по движущимся целям велась на дальности до 75 м, по неподвижным – до 100 м. При стрельбе обычным патроном из винтовки с мортиркой брали некоторое превышение прицела. В каждой пехотной, танко-истребительной и саперной роте имелось по 12 мортирок, в полевых батареях – по две. На каждую мортирку полагалось 30 осколочных и до 20 «бронебойных» гранат. Однако, как и в РККА, в вермахте ПТ винтовочные гранаты применяли мало, поскольку «воздействие ружейной гранаты на экипаж и внутреннее оборудование танка было очень незначительно» (Э. Миддельдорф).

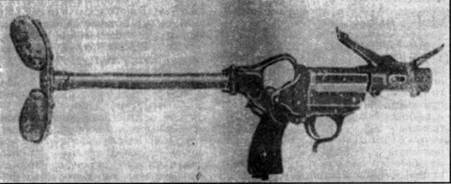

«Kampfpistole Z» на базе сигнального пистолета "Вальтер" (слева) и граната Wurfmine Н62Р (справа)

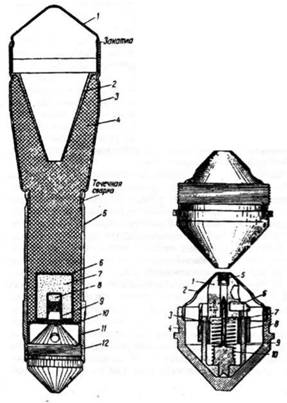

Надкалиберная «большая бронебойная граната модели 1943г.» Gr.G.Pz.gr.61. А – разрез гранаты: 1 -баллистический колпачок (наконечник), 2 – кумулятивная воронка, 3- корпус, 4 – боевой заряд, 5 – стебель с готовыми нарезами, 6 – оболочка детонатора, 7 – детонатор, 8 – капсюль-детонатор, 9 – гильза капсюля, 10 -картонное кольцо, 11- колпачок, 12 – взрыватель. Б – общий вид и разрез взрывателя: 1 – втулка, 2 – крышка взрывателя. 3 – чека, 4 – корпус взрывателя, 5 -капсюль-детонатор, 6 – зуб втулки, 7 – жало, 8 – инерционное кольцо, 9- ударник, 10 -контрпредохранительная пружина.

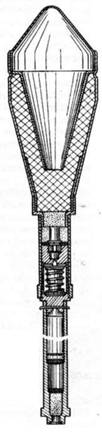

Разрез «пистолетной» ПТ гранаты Panzerwurfkorper 42LP

К концу 1941г. стала ясна неэффективность 7,92-мм ПТР Pz.B.-39, и в 1942г. на его основе был создан ПТ гранатомет Gr.B.-39 («Granatbuche 39»). Ствол был укорочен до 595-618 мм, упрощен казенник, снято цевье, а на конце ствола установлена 30-мм нарезная мортирка. Ее чашечка уже навинчивалась на ствол ПТР. Длина мортирки – 130 мм, масса – 0,8 кг. Прицельные приспособления включали передний и задний визиры с левой стороны оружия. Задний визир – целик с прорезью – крепился на кронштейне в пазу ствольной коробки. Передний крепился обоймой на казенной части ствола и представлял собой сетку из шести горизонтальных и одной вертикальной нитей: горизонтальные отмечали дальности до 150 м через 25, вертикальная образовывала прицельные перекрестия. На рамку визира крепился кожух со щитком с тремя отверстиями: среднее служило вспомогательной мушкой (дальность – 75 м) в темное время суток. Наводка по танкам производилась по нижнему краю башни, в середину или с выносом на 0,5-1 корпус – при движении цели. Стрельба по движущимся целям велась на дальности до 75 м, по неподвижным – до 150 м. Масса гранатомета – 10,5 кг, длина в боевом положении – 1230 мм, в походном – 908 мм, расчет – 2 человека. Стрельба велась «Gr.G.Pz.gr.» с усиленным стеблем и «улучшенными нарезами» или специальной «большой бронебойной гранатой модели 1943г.» Gr.G.Pz.gr.61. Последняя отличалась каплевидной формой, большей прочностью, сильным зарядом, а также взрывателем, срабатывавшим при любом угле встречи. Длина Gr.G.Pz.gr.61 – 195 мм, диаметр корпуса – 46 мм. Граната имела светло- коричневую окраску стебля, выстреливалась только из Gr.B-39 патроном с черной деревянной пулей (гильза – патрона к Pz.B.-39), начальная скорость – 65 м/с. Для стрельбы гранатой Gr.G.Pz.gr. (Gr.G.Pz.gr.46) использовался «метательный» патрон на основе патрона «318» с усиленным пороховым зарядом. Стрельба «малой» или неусиленной «большой» гранатами не допускалась: они могли разрушиться при выстреле. Как и большинству нарезных «ружейных мортирок», этому гранатомету был присущ существенный недостаток – мешкотность заряжания и вкладывание гранаты с дульной части, что снижало практическую скорострельность и живучесть оружия в ближнем бою.

Стремление использовать любое средство как боевое привело к созданию гранат для пистолетов. В Германии специально для сигнального пистолета был разработан ПТ выстрел “Wurfgranatpatron 326 HL/LP” с бронепробиваемостью надкалиберной гранаты 50 мм, однако это простое и дешевое средство не получило широкого применения из-за крайне низкой меткости. Более удачным решением казалось использование нарезного сигнального «Kampfpistole Z» ("zug" – нарезы), созданного еще в конце 30-х на основе сигнального гладкоствольного "Вальтер" модели 1934 г. и имевшего в канале ствола 5 нарезов Масса -пистолета» – 745 г, длина – 245 мм при длине ствола 155 мм В гранатомет он превращался присоединением металлического приклада и складного прицела. Масса такого гранатомета составляла 1960 г. ПТ выстрел "Wurfgranatpatron H62LP" включал модифицированную ручную кумулятивную гранату PWM- 1, но она начинала кувыркаться уже после 30 м полета Наиболее удачной оказалась ПТ граната «Panzerwurfkorper 42 LP- 1942 года. Она состояла из каплевидного корпуса с зарядом (гексоген с тротилом) и донным инерционным взрывателем и стержня с готовыми нарезами на конце В стержне помещался капсюль-воспламенитель, вышибной заряд пористого пироксилинового пороха и поршенек, срезающий при выстреле соединительную чеку и выбрасывающий гранату. Длина гранаты – 305 мм. наибольший диаметр – 61 мм. Дальность стрельбы из пистолета “Z" – 50 м, для стрельбы из обычного сигнального пистолета использовался вкладной нарезной ствол.

Противотанковые оперенные винтовочные гранаты с кумулятивной боевой частью активно развивались в первые два послевоенных десятилетия (французские М1е 50 и Mle 61. бельгийская "Энерга" американская М-31, испанская G.L61) Однако уже в конце 1960-х рост бронезащиты основных боевых танков вывел такие гранаты из числа собственно ПТ средств, оставив возможность их применения против легких бронемашин и укрытий. Не случайно в их обозначениях аббревиатура 'AT- (anti-tank) сменилась "АР» (armour penetrative – «бронебойная»), а кумулятивные боевые части – кумулятивно-осколочными
