Середина Второй мировой войны характерна качественными изменениями в вооружении сухопутных войск, включая пехотные средства борьбы с ганками на малых и средних дальностях Снижение роли противотанковых ружей сопровождалось внедрением нового средства ПТО – ручных противотанковых гранатометов. Наиболее перспективным путем создания такого оружия оказалось использование кумулятивной боевой части, эффективность которой не зависела от скорости встречи с целью, и реактивного действия газового потока.

Запуск пороховых боевых ракет из трубчатой направляющей с плеча разработал еще У. Конгрэв в первой четверти XIX века, тогда же подобные установки использовались для «промысловых» ракет-гарпунов. Исследование принципов «безотдачной стрельбы» велось еще в 60-е годы XIX века, ряд схем безоткатных орудий был создан в годы Первой мировой войны («пушка Рябушинксого», «пушка Дэвиса», «пушка Гельвиха» и др.), в 1930-е годы в разных странах делались попытки приспособить реактивные и безоткатные схемы в противотанковом оружии.

Начнем с СССР, хотя здесь-то как раз ручные ПТ гранатометы на вооружение до конца войны приняты не были. Хотя еще в 1931г. было испытано созданное в Газо-Динамической лаборатории 65-мм «реактивное ружье» Б.С Петропавловского. Его конструкция содержала ряд перспективных элементов: использование легких сплавов, пуск с плеча, электрозапал двигателя, щиток для защиты стрелка от газов и дульной волны Но после смерти Петропавловского в 1933г. эта разработка продолжена не была. В начале 1933г РККА были приняты 37-мм «динамо-реактивные противотанковые ружья» Л. В. Курчевского РК малой (ММ) и большой (БМ) мощности (масса ММ 28, БМ 32 кг. всего РК поставлено, по разным данным, от 180 до 325 штук), снятые, однако, с вооружения уже через два года как не удовлетворяющие требованиям бронепробиваемости. маневренности и безопасности. Заметим, что фактический провал работ Курчевского на какое-то время подорвал доверие к безоткатным системам – не потому ли не было пущено в производство более удачное 37-мм самозарядное “ротное реактивное ружье" РПТР разработанное в 1935- 1936 гг М.Н Кондаковым и С.Е Рашковым в КБ Артакадемии (при массе системы 63 кг она показала кучность и бронепробиваемость, близкую штатной 37-мм ПТ пушки обр. 1930г.). ОКБ П И. Гроховского в 1934г предложило простую -ручную динамо-реактивную пусковую установку- для стрельбы по легкобронированным целям. Работы над динамо-реактивными (безоткатными) системами вели также В. М. Трофимов Е.А. Беркалов. Бронебойное действие снарядов основывалось, подобно артиллерийским бронебойным снарядам, на их кинетической энергии и было недостаточно при невысоких скоростях. По ряду причин – включая репрессии против конструкторских кадров – подобные работы были прекращены (уже в 1943т Сталин якобы заметил по этому поводу: “Вместе с грязной водой выплеснули и ребенка"). К ним вернулись уже во время войны.

В 1942г реактивное ПТ оружие в варианте на легком станке разработал М Л. Миль. Тогда же -станками для 82-мм ПТ мин- (ракет) занялось СКБ при заводе -Компрессор-: под руководством А Н. Васильева был создан пусковой станок с двумя направляющими Работа не получила продолжения, хотя стрельба по танкам «эрэсами- с самолетов и прямой наводкой с земли более тяжелыми реактивными снарядами давала результаты – средние и легкие германские ганки выходили из строя при разрыве снарядов МЗО или М31 даже на расстоянии 5-10 м от них Введенный в средине 1942г тяжелый снаряд МЗО (заряд боевой части в 29,9 кг) мог запускаться прямой наводкой с переносного однозарядного станка – этот комплекс предназначался для разрушений укреплений, но мог использоваться и против танков, хотя точность и кучность такой стрельбы были недостаточны.

Маршал артиллерии Н.Д. Яковлев, бывший в годы войны Начальником ГАУ, так объяснял отсутствие РПГ на вооружении Красной Армии: «Не нашлось активных сторонников таких средств противотанковой борьбы, как фаустпатрон… А ведь он прекрасно зарекомендовал себя». Но это не означает, что соответствующие разработки совсем не получали поддержки. Так, уже в 1944 г. велась разработка двух систем ручного гранатомета многоразового применения с надкалиберной гранатой – на Научно-исследовательском полигоне стрелково-минометного вооружения ГАУ разрабатывался ЛПГ-44 с гранатой ПГ-70 (руководитель работ Г.П. Ломинский), а в ГСКБ-30 при заводе №58 им. К.Е. Ворошилова – гранатомет ДРГ-40 с гранатой ПГ-80 (руководитель работ А.В. Смоляков). Однако даже такое «простое» на вид изделие, как РПГ, требовало решения ряда конструктивных и технологических проблем, а постановка серийного производства ряда элементов – немалых вложений, что особенно трудно было в военное время.

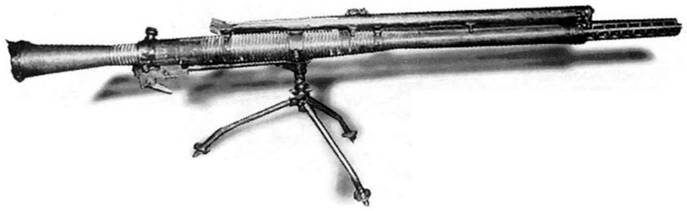

37-мм "динамо-реактивное противотанковое ружье" РК системы Курчевского

76-мм ~динамо-реактивная~ пушка Курчевского на мотоцикле – неплохая идея легкого мобильного ПТС не в лучшем исполнении

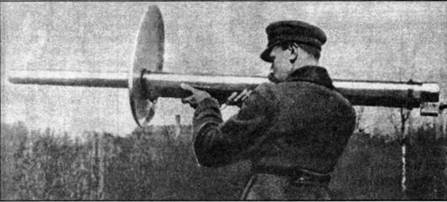

65-мм "реактивное ружье" Б.С. Петропавловского

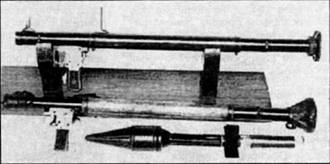

Гранатомет РПГ-2 и граната ПГ-2 к нему

ЛПГ-44 включал 30-мм гладкую пусковую трубу, курковый ударный механизм, простой спуск, защитные накладки и откидную прицельную планку. 70-мм кумулятивная граната ПГ-70 имела метательный заряд дымного пороха (сгорал до вылета фанаты из трубы) и жесткий стабилизатор. Прицеливание, подобно германскому «Панцерфауст» (см. далее), производилось по ободку гранаты. Весной 1944 г. прошли испытания, в начале 1945 г. гранатомет получил обозначение РПГ-1, граната (выстрел) – ПГ-1, подготовлено производство установочной партии, однако доработка гранаты затянулась, и РПГ-1 был готов только в 1946 г. Дальность прямого выстрела достигала 50-75 м, максимальная – 150 м, бронепробиваемость – 150 мм. В 1948 г. работы над этим образцом прекратили, а в 1949 г. в рамках новой системы пехотного вооружения был принят РПГ- 2 – детище ГСКБ-30 (теперь относившегося к Министерству сельскохозяйственного машиностроения). РПГ – 2 включал 40-мм трубу с защитными накладками, пистолетную рукоятку с курковым ударным механизмом, 80- мм кумулятивная граната ПГ-2 свинчивалась с метательным зарядом дымного пороха. Дальность прямого выстрела у РПГ-2 была в 3-4 раза больше, эффективная дальность стрельбы достигала 150 м, прицельная дальность по бронецелям – 300 м, по огневым точкам – 700 м, бронепробиваемость – 200 мм.

В специальном технологическом бюро НИИ-6 Накомата боеприпасов, руководимом И М, Найманом, по заданию НКБП Группа конструкторов разработала -активный» ручной гранатомет ПГ-6. С помощью специального холостого патрона (4 г пороха НБЛ в гильзе винтовочного патрона) выстреливалась кумулятивная граната РПГ-6 (бронепробиваемость – 120 мм) в поддоне или штатная 50-мм осколочная оперенная мина. В июле 1944 г. система прошла полигонные испытания, а в ноябре Наркомат заказал партию для войсковых испытаний при условии одновременного увеличения дальности стрельбы и уменьшения силы отдачи. Несколько таких ПГ-6 были подготовлены к началу 1945 г. Масса системы составляла около 18 кг, дальность стрельбы по танкам гранатой РПГ-6 – до 150 м, по живой силе 50-мм миной – до 500 м. ПГ-6 мог использоваться также в качестве противобортовой мины (отметим, что противобортовую мину “по принципу миномета" Д.М. Карбышев предлагал еще в 1940 г.). С окончанием войны работы над этой системой прекратились.

В ходе разработок естественно использовался опыт противника и союзников – все захватывавшиеся образцы германского оружия и передававшиеся образцы вооружения союзников тщательно изучались и оценивались советскими специалистами. Заметим, что уже в мае 1945 г. при штабе советской военной администрации в Берлине образовали техническую комиссию для сбора данных о германских разработках реактивной техники и вооружения, включая противотанковые средства. Но даже краткое рассмотрение опытных советских образцов показывает, что тут не было «прямого заимствования». И хотя в ходе Великой Отечественной наша армия так и не получила РПГ, именно в эти годы была заложена основа их послевоенного развития.

Иначе обстояло дело в Германии, где в 30-е годы также потратили немало средств и усилий на «реактивную» и -динамо-реактивную» тематики. В 1943 г. в Германии приняли «Программу вооружения пехоты», уточненную и дополненную в начале 1944г. Особое внимание в этой программе уделялось ПТС, и в ее рамках пехота получила принципиально новые ПТ гранатометы.

РПГ многоразового использования был создан на основе опытного реактивного устройства «Schulder 75» с учетом опыта американских «базук», захваченных в Северной Африке, и предназначался для борьбы с танками всех типов.

В марте 1943 г. на полигоне под Куммерсдорфом прошла демонстрация трофейных американских «базук» и своих разработок, после чего Управление вооружений сухопутных войск, ранее воспринявшее «Schulder 75» довольно холодно, решило ускорить работы в этом направлении. В конце года на вооружение вермахта поступил «8,8-ст R.Pz.B. 54» («Raketenpanzerbuchse 54» либо “43"). РПГ, более известный под прозвищем «Офенрор» («offenrohr» – «открытая труба» или «печная труба», назван так за вырывавшиеся с казенного среза пламя и дым), состоял из цельнотянутой гладкостенной трубы- ствола, плечевого упора с наплечником, рукоятки со спусковым механизмом, рукоятки взведения с предохранителем, скобы с рукоятками удержания, прицельных приспособлений, контактной (штепсельной) коробки, защелки для удержания гранаты в стволе. Для переноски служил крепящийся к трубе плечевой ремень.

По всей длине ствола были выштампованы три прямоугольные направляющие, на казенном срезе крепилось проволочное кольцо, предохранявшее от загрязнения и повреждения и облегчавшее вкладывание гранаты с казенной части. Электровоспламенительное устройство работало от импульсного генератора. Стержень – сердечник генератор» – взводился особой качающейся рукояткой перед спусковым крючком, при этом утапливался предохранитель. Напряжение подводилось к контактной коробке защищенными проводами. Прицельные приспособления крепились с левой стороны трубы и включали передний визир – мушку – и задний визир – рамку с прорезью. Положение прорези регулирювапось при пристрелке. Рукоятки удержания образовывались простыми деревянными накладками на прямоугольной металлической скобе под трубой.

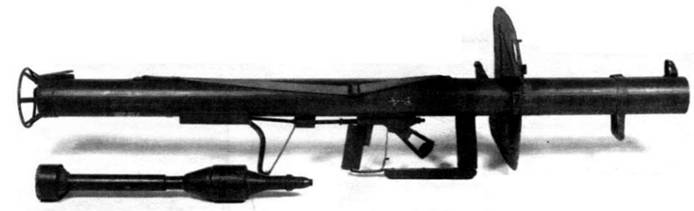

Немецкий ручной противотанковый гранатомет R.Pz.B. 54/1 ("Панцершрек") и граната к нему

Немецкий ручной противотанковый гранатомет R.Pz.B.54 ('Офенрор')

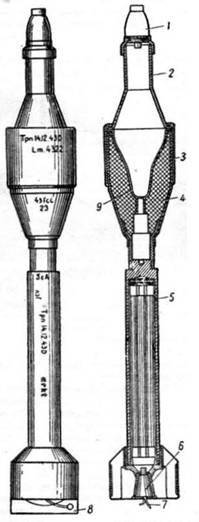

Реактивная граната P.Pz. В. Gr.4322 к гранатомету "Офенрор". 1 – взрыватель. 2 – головная насадка. 3 – корпус. 4 – разрывной заряд. 5 – хвостовая часть с реактивным зарядом. 6 – сопло, 7 – электропровод, 8 – деревянная колодка с контактом, 9 – кумулятивная воронка.

Реактивная граната «8,8-ст R.Pz.B.Gr. 4322» состояла из корпуса с кумулятивным зарядом (сплав тротила с гексогеном) и ударным головным взрывателем AZ 5075 с предохранительной чекой, порохового двигателя, у сопла которого крепился кольцевой стабилизатор, и деревянной колодки с контактами электрозапала. Корпус и хвостовая часть соединялись резьбой. Граната окрашивалась в темно-зеленый цвет. Перед заряжанием вынималась чека взрывателя и снималась клейкая лента, прикрывавшая контактную колодку. Взрыватель взводился после выстрела, метрах в трех от дульного среза. Длина гранаты – 655 мм, бронейробиваемость – 150 мм по нормали. Гранаты с двигателем, приспособленным к зимним условиям, имели на хвостовой части надпись «arkt» – пороховой заряд двигателя надежнее срабатывал при низких температурах (ниже -5° С) и создавал большее давление. Кроме «арктической» была отработана и «тропическая» (для Северной Африки) граната. Имелись также учебные гранаты «4320 Ub», «4340 Ub» и «4320 Ех».

Стрельба велась с плеча. Для защиты от пороховых газов двигателя наводчику приходилось одевать перчатки, противогазовую маску без фильтра, капюшон и каску. В 1944г. РПГ получил легкое прикрытие в виде прямоугольного щита с окном для прицеливания и коробкой для мелких запчастей. Щиток крепился на трубу разъемной муфтой. Под дульным срезом ствола установили предохранительную скобу. Новая модель R.Pz.B. 54/1 получила название «Панцершрек» («panzerschreck» – гроза танков).

«Офенрор» и «Панцершрек» были более громоздки, чем американский М1 «Базука», но значительно превосходили его по бронепробиваемости. Генератор был в боевых условиях надежнее батареек, а удобная контактная коробка ускоряла заряжание. В 1943-1945 гт. было произведено около 300 000 РПГ. Главным демаскирующим фактором РПГ, как и у безоткатных орудий, было газопылевое облако, поднимаемое пороховыми газами выстрела позади ствола. В ходе Берлинской операции советские войска столкнулись с необычными «самоходными истребителями танков» – танкетками B-IV, вооруженными несколькими 88-мм трубами типа «Офенрор».

В 1943г. вермахт получил также весьма эффективное оружие – динамо-реактивное устройство «Панцерфауст» («panzerfaust»), упоминаемое в литературе как «фаустпатрон» («faustpatrone»). Название «Panzerfaust» (дословно – «бронированный кулак») связывают с популярной германской средневековой легендой о рыцаре со «стальной рукой». Первые опыты с пехотным динамо- реактивным оружием с кумулятивной гранатой прошли летом-осенью 1942г., а уже в декабре была принята на вооружение первая модель.

Стрельба из "Панцерфауста"

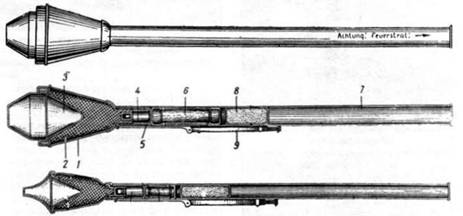

Динамо-реактивное противотанковое оружие "Панцерфауст"-1 (внизу – ”Панцерфауст"-2). 1 – корпус гранаты, 2 – разрывной заряд, 3 – кумулятивная воронка, 4 – детонирующее устройство, 5 – взрыватель, 6 – деревянный стержень гранаты, 7 – ствол, 8 – вышибной заряд, 9 – спусковой механизм.

Было принято несколько образцов «панцерфаустов», обозначаемых как F-1 и F-2 («система 43»), F-3 («система 44»), F-4, принципиально одинаковой конструкции. Это был гранатомет одноразового применения, построенный по схеме простейшего безоткатного орудия, разработанной Г. Лангвайлером. Основу составляла открытая стальная труба-ствол с метательным зарядом и ударно-спусковым механизмом. Спереди в трубу была вставлена надкалиберная граната (мина). Метательный заряд дымного ружейного пороха помещался в картонном футляре и отделялся от гранаты пластмассовым пыжом. К передней части трубы приваривалась трубка ударного механизма, включавшего ударник с боевой пружиной, спусковую кнопку, выдвижной стебель с винтом, возвратную пружину и втулку с капсюлем-воспламенителем. Для взведения ударного механизма стебель подавали вперед, подводя капсюль к запальному отверстию, затем оттягивали и поворачивали, снимая механизм с предохранения. Спуск производился нажатием кнопки. Ударный механизм можно было безопасно снять со взвода. Прицелом служила откидная планка с отверстием, мушкой – верх ободка гранаты (прототип оружия вообще не имел прицела). В походном положении планка крепилась чекой за ушко гранаты. При этом невозможно было взвести ударный механизм. Для выстрела оружие бралось обычно под руку, с плеча стреляли только на очень малую дальность.

Граната состояла из корпуса с кумулятивным зарядом (тротил/гексоген), прикрытым баллистическим наконечником, и хвостовой части. Последняя в снаряженном виде включала металлический стакан с инерционным взрывателем и донным детонатором и деревянный стержень с 4- лопастным стабилизатором. Свернутые лопасти стабилизатора раскрывались после вылета из ствола. Модель F-2 была продемонстрирована на Куммерсдорфском полигоне в марте 1943 г., но массовый заказ на нее был выдан только в сентябре, когда F-1 уже поставлялась в войска. Калибр гранаты F-1 – 100 мм, F-2 – 150 мм, масса заряда соответственно – 0,73 и 1,66 кг, бронепробиваемостъ по нормали – 140 и 200 мм. Форма наконечника гранаты F-1 должна была улучшить формирование кумулятивной струи. Начальная скорость гранаты – 30 и 40 м/с. Прицельная дальность стрельбы F-1 и F-2 достигала 30 м, отсюда – названия моделей «Панцерфауст-30 кляйн» (в войсках получила также прозвище «Гретхен», по имени возлюбленной доктор» Фауста – пример мрачноватого немецкого юмора) и «Панцерфауст-30 гросс».

Первую партию «Панцерфауст» в 8 000 шт. выпустили в августе 1943г., в октябре началось их массовое производство. Но только в апреле 1944г. производство достигло запланированного уровня 100 000 штук модели F-1 и 200 000 модели F-2 в месяц. Соответственно весной 1944г. началось их ширюкое применение, ставшее наиболее массовым в конце 1944 г.

Третья модель (F-3 или «Панцерфауст-60») имела 150-мм гранату, увеличенный метательный заряд, удлиненную трубу-ствол и большую прицельную дальность. Прицельная планка имела три отверстия – на 30, 50 и 75 м.

В сентябре 1944 г. была разработана, а в начале 1945 г. поставлена на производство модель F-4 («Панцерфауст-100»). В ней использовался двухпучковый метательный заряд с воздушной прослойкой, обеспечивавший – за счет противодавления второго заряда – дальность стрельбы до 100 м.

Окрашивалось оружие в темно-зеленый или грязно-желтый цвет. При выстреле позади трубы вырывался сноп пламени длиной 1,5-4 м, о чем предупреждала надпись «Achtung! Feuerstral!» («Внимание! Луч огня!»).

«Панцерфаусты» были просты в изготовлении и освоении. А традиционная для германской промышленности стандартизация позволила быстро подключить к производству несколько фирм. Если в июле 1944г. было выпущено 323 000 «панцерфаустов-, то в октябре – 400 000, в ноябрю – 997 000 (по другим данным. 1 100 000), декабре – 1 253 000 (или 1 300 000), в январе 1945г. – 1 200 000. За первые четыре месяца 1945г. всего выпустили 2,8 млн «панцерфаустов». Не менее просты были они в использовании – требовалось лишь краткое обучение прицеливанию, стрельбе и выбору позиции. 26 января 1945г. Гитлер даже отдал приказ о формировании «танко-истребительной дивизии» из рот самокатчиков с «панцерфаустами». Кроме войск, «панцерфаусты» в большом количестве выдавались бойцам «фольксштурма» и мальчишкам из «гитлерюгенда». В конце 1944г. «фольксштурму» передали более 100 000 «панцерфаустов».

«Фаустники» были опасным противником, особенно в городских боях, где советские войска широко применяли танки. Хотя раскаленная газовая струя большой длины позади трубы затрудняла стрельбу из тесных помещений, пехотинцы быстро приноравливались к стрельбе из зданий. Во время Восточно-Померанской операции, например, во 2-м мехкорпусе 2- й гвардейской танковой армии 60% потерянных танков были подбиты «панцерфаустами». Приходилось не только снабжать танковые подразделения пехотным десантом (обычный прием в РККА еще с начального периода войны), но и выделять специальные группы стрелков и автоматчиков для борьбы с «фаустниками». В боях на подступах к Берлину весной 1945 года потери танков от «фаустпатронов» составили от 11,3% до 30% (по разным армиям), в уличных боях в Берлине еще выше. Около 10% танков Т-34, потерянных в ходе Берлинской операции, были подбиты «фаустниками» (хотя высокий процент потерь танков в уличных боях был выявлен еще до появления «Панцерфауст»). При движении танков с открытыми люками были случаи попадания пущенной из засады гранаты «Панцерфауст» в открытый лобовой люк Т-34. При выстреле «Панцерфаусты» демаскировали себя белым шарообразным облаком и поднятой пылью, но одноразовый их характер позволял солдату быстро покинуть позицию. Трофейные «панцерфаусты» охотно использовались в Красной Армии как против танков и бронемашин, так и против укрепленных огневых точек противника. Особенно охотно использовали «панцерфаусты» в РККА бойцы штурмовых групп в городских боях и саперы при борьбе с долговременными укреплениями противника. Командующий 8-й гв. армией генерал-полковник В.И. Чуйков, отмечая интерес советских солдат к «панцерфаустам» («фаустпатронам»), предлагал даже ввести их в войска под полушутливым именем «Иван-патрон». Характерно замечание Чуйкова о городских боях, когда танки "являются хорошей мишенью для бронебойщиков. вооруженных бутылками с горючей смесью и особенно реактивными гранатометами типа фаустпатрон", и должны работать в составе смешанных штурмовых групп (тем не менее подставлять танки на городских улицах под огонь РПГ российские войска продолжали и через 50 лет).

Бойцы Красной Армии знакомятся с "Панцерфаустом"

Советский автоматчик с "Панцерфаустом" в бою

Самоходным "истребителям танков" также приходилось защищаться от кумулятивных гранат и снарядов – американская самоходная 76,2-мм противотанковая установка М10 с "противокумулятивной" защитой из подручных средств

Естественно, германские специалисты пытались расширить возможности столь простого в производстве и обращении пехотного средства ближнего боя. В качестве противопехотного разработали вариант «Шпренгфауст» (Sprengfaust) с кумулятивно – осколочной гранатой. Она запускалась по более крутой траектории (этакий безоткатный миномет). При ударе о грунт следовал взрыв, и граната давала облако мелких осколков Неизвестно о более или менее массовом производстве такого оружия В начале 1945г. появился «Панцерфауст-150» с дополнительно увели ченной дальностью стрельбы. Для более надежного поражения экипажа танка и возможности борьбы с живой силой на боевую часть грана ты надевалась специальная рубашка, образующая осколки при взрыве боевого заряда. Такое оружие было бы весьма эффективным, но война уже заканчивалась. Данных о размерах выпуска таких кумулятивно-осколочных гранат нет.

В 1945 г. была разработана, но так и не пущена в производство многоразовая, т.е. перезаряжаемая, модель «Панцерфауст-250» с дальностью стрельбы до 200 м.

По мнению английских, а также ряда советских военных и технических специалистов, «Панцерфауст» был «лучшим ручным пехотным противотанковым оружием времен войны».

В начале 1942г. на Абердинском полигоне в США прошло испытание разработанное по инициативе полковника Скиннера реактивное оружие с кумулятивной боевой частью.

По одним данным, разработка противотанковой пусковой установки с пуском с плеча велась в США еще с 1933г., по другим – с 1941г., а ускорили ее сведения о немецком реактивном устройстве «Schulder 75», которые американцы использовали в своем проекте. После успешных демонстраций Армия США решила заказать 5000 штук РПГ, заказ был выдан 19 мая 1942г. компании «Дженерал Электрик». На вооружение Армии США этот реактивный противотанковый гранатомет был принят под обозначением М1 («Базука»). Прозвище «Базука» («bazooka») РПГ получил в войсках – виной тому считается духовой музыкальный инструмент, которым пользовался популярный тогда комик Боб Бёрнс.

РПГ состоял из открытой гладкостенной трубы, электровоспламенительного устройства, предохранительной коробки с контактным стержнем, прицельных устройств, пистолетной рукоятки и плечевого упора. На казенном срезе трубы крепилось проволочное кольцо для предохранения трубы от загрязнения и облегчения вкладывания гранаты, на дульном срезе – круглый щиток (эксцентрично) для защиты стрелка от пороховых газов. Сверху у казенного среза имелась пружинная защелка для удержания гранаты. Электровоспламенительное устройство включало две сухие батареи, сигнальную лампочку, электропроводку, контактный замыкатель (спусковой крючок перед пистолетной рукояткой). Проводка выполнена по однопроводной схеме, второй провод – сама труба. Красный свет лампочки (с левой стороны плечевого упора) при нажатии на контактный замыкатель указывал на исправность батарей и проводки. Предохранительная коробка крепилась сверху перед защелкой. Для включения предохранителя (перед заряжанием) его рычаг опускался на «SAFE», для выключения (перед выстрелом) поднимался на «FIRE». Прицельные приспособления крепились с левой стороны трубы и включали задний визир-прорезь и передний визир – рамку с четырьмя мушками на фиксированные дальности. Для переноски служил плечевой ремень.

Реактивная калиберная граната М6АЗ состояла из обтекаемого корпуса с кумулятивным зарядом, баллистическим наконечником и донным инерционным взрывателем с предохранительной чекой, порохового реактивного двигателя с электрозапалом и 6-лопастного стабилизатора. Контакт электрозапала двигателя гранаты с электровоспламенительным устройством РПГ обеспечивался контактным кольцом на баллистическом наконечнике (от трубы) и контактом позади корпуса. Длина гранаты – 536 мм, начальная скорость – 81 м/с, максимальная – 90 м/с. Прицельная дальность стрельбы М1 по танкам – до 200 м, по оборонительным сооружениям – до 365 м (400 ярдов). Стрельба велась с плеча. Гранаты переносились в специальных цилиндрических укупорках.

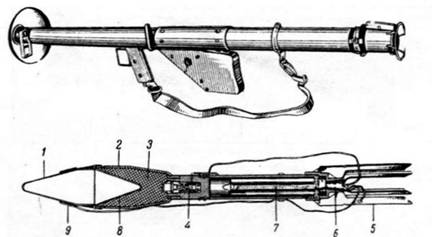

Ручной противотанковый гранатомет Ml "Базука"

1 – баллистический наконечник. 2 – корпус, 3 – боевой заряд, 4 – взрыватель, 5 – оперение, 6 – электрозапал двигателя, 7 – пороховой реактивный двигатель, 8 • кумулятивная воронка с облицовкой, 9 – контактное кольцо.

Американский гранатометчик с РПГ М1 "Базука" за спиной. Фонтенбло, август 1944 г.

М1 «Базука» была удобна в применении, но бронепробиваемость гранаты оказалась недостаточной. Тем не менее конструкция М1 «Базука», как и германских конструкций, надолго определила путь развития РПГ, имя «базука» в англоязычных странах – как, впрочем, и «Панцерфауст» в германоязычных – стало нарицательным.

Впервые М1 «Базука» были применены в 1942г. в Северной Африке. Сохранились свидетельства, что уже в Италии в 1943г. нередко находили гранатометчиков с «Базукой», раздавленных германскими танками – результат, видимо, недостаточной надежности электрозапала или ускоренной подготовки расчетов, бивших танки «в лоб», когда заброневое действие кумулятивной струи гранаты часто оказывалось недостаточным. Реактивный двигатель гранаты и спусковой механизм гранатомета оказались слишком чувствительны к влаге – например, на Тараге в августе 1944г.

морские пехотинцы оказались беззащитными перед японскими танками, поскольку дождь вывел из строя «базуки». Тем не менее РПГ «Базука» стал основным средством пехотного взвода американской армии для борьбы с танками и огневыми точками противника. Производство «Базук» старательно наращивали – если в январе 1944 г., например, их выпустили около 6 тыс., то в июне – уже 17 тыс. Интересно, что за тот же период в США в 1,5 раза снизился выпуск ПТ пушек – они казались менее эффективными. чем действующие в боевых порядках пехоты «Базуки». В каждой роте пехотного батальона насчитывалось по 5 РПГ, еще 6 имелось в роте тяжелого оружия. Всего было выпущено около 460 000 этих РПГ. Некоторое их количество уже в конце 1942г. было передано для изучения СССР – во всяком случае, обращению с ними в СССР солдат обучали. «Базуки» передавались и другим союзникам – в частности, их применяли против японских танков китайские части в Бирме в 1944г

В конце 1940-х годов М1 заменили 88,9-мм РПГ М20 «Базука» с дальностью стрельбы до 150-200 м и бронепробиваемостью 280 мм, созданным еще в конце войны, но на вооружение поступившим уже во время боев в Корее. Во время Второй мировой войны применялась также одноствольная 115-мм носимая реактивная установка М12 «Базука» – ее пусковая труба подвешивалась между опор треноги. Но точность ее стрельбы была крайне низкой. После войны любопытным сочетанием элементов американского "Базука" и германского “Панцершрек" стал французский 73-мм РПГ М.50.

В 1943 г. в США было успешно испытано 57-мм безоткатное орудие М18. На фронт оно попало только в марте 1945-го. Орудие имело массу 20 кг. снаряд – 1,2 кг, длина оружия – 1570 мм. По способу применения орудие было близко к РПГ – стрельба велась с плеча или легкой треноги на дальности до 400 м с использованием оптического прицела. Более удачным оказалось 75-мм орудие массой 52 кг, но оно начало разрабатываться только в октябре 1944 г., выпускаться в 1945 г. и во второй мировой войне проявить себя не успело. Зато М18 (М18А1) и М20 неплохо показали себя в Корейской войне, поставлялись во многие страны, включая Китай, где они выпускались под обозначениями «Тип 36» и «Тип 52» (американцы передали документацию гоминьдановскому правительству и помогли в постановке производства).

В 1941г. в Великобритании на основе носимого миномета «бомбарда Блаккера» (системы полковника Блаккера) был создан «полуавтоматический» противотанковый гранатомет, принятый в 1942г. на вооружение под обозначением «PIAT» Mk.I («Projektor Infantry Anti-Tank, Mark I»). Конструкция состояла из стальной трубы с приваренным спереди лотком, массивного затвора-ударника, боевой

(можно назвать и возвратно-боевой) пружины, спускового механизма, сошки, плечевого упора с подушкой- амортизатором и прицельных приспособлений. Граната (мина) при заряжании укладывалась на лоток и закрывала трубу.

Полуавтоматика действовала за счет отдачи затвора-ударника: после выстрела он откатывался назад и вставал на шептало спускового механизма. При нажатии на спусковой рычаг шептало отпускало затвор-ударник, под действием возвратно-боевой пружины он устремлялся вперед и разбивал капсюль метательного заряда гранаты, причем выстрел производился «с выката», т.е. до прихода затвора в крайнее переднее положение. Шептало в это время срывалось со спускового рычага и могло захватить затвор при откате. Перед первым выстрелом затвор взводился вручную, что требовало большого усилия из-за жесткости возвратно боевой пружины. Спусковой механизм имел справа флажковый предохранитель. запиравший его при повороте флажка вперед. Направляющим стержнем и ограничителем движения затвора служил стержень плечевого упора, закрывавшего трубу сзади. Прицельные приспособления крепились с левой стороны трубы и включали мушку и откидной диоптрический прицел с двумя диоптрами – на дальности 70 и 100 ярдов (64 и 91 м), рядом с диоптрическим крепился дуговой прицел с уровнем – для стрельбы на большие дальности. Сошка крепилась на трубу позади лотка обоймой с барашком. Перед плечевым упором имелся кожух для удержания гранатомета при стрельбе левой рукой.

Граната (мина) состояла из обтекаемого корпуса с кумулятивной боевой частью, ударным взрывателем на конце головного штыря, донным капсюлем-детонатором и хвостовой трубки с кольцевым стабилизатором. Луч огня взрывателя передавался капсюлю-детонатору через «огнепередаточную» трубку. Метательный заряд с капсюлем помещался в хвостовой трубке. Масса боевого заряда – 0,34 кг, начальная скорость – 77 м/с, дальность стрельбы “PIAT» по танкам – до 91 м (100 ярдов), по сооружениям – 200-300 м. штатный боекомплект – 18 гранат. Переносился -PIAT» на плечевом ремне.

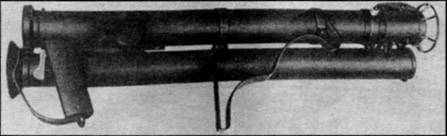

"Базука " М9 в походном положении

Расчет 3,5-дюймового РПГ М20 "Базука" во время войны в Корее

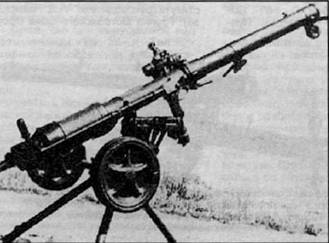

75-мм безоткатное орудие М20 на треножной установке

Отнесение «PIAT» к реактивным или «безоткатным» системам кажется ошибочным: метательный заряд сгорал до полного схода гранаты с лотка, а отдача поглощалась не реакцией газовой струи, а массивным затвором, выстрелом с выката, пружиной и подушкой плечевого упора. «PIAT» был скорее переходной моделью между стрелковыми и реактивными системами. Отсутствие газовой струи позволяло – в отличие от реактивных систем – вести огонь из закрытых помещений. Недостатком «PIAT» была большая масса, а также трудность взведения вручную. Способ заряжания не позволял стрелять с заметными углами снижения – например, с верхних этажей зданий – граната просто сваливалась с лотка.

Всего ICI выпустила более 100 000 таких РПГ. «PIAT» рассматривался как основное ПТС пехоты в звене ротабатальон на местности, где применение ПТ орудий затруднено. Расчеты «PIAT» входили в состав роты поддержки и штабной роты пехотного батальона.

«PIAT» неплохо показали себя в мае 1944 г. под Монте-Кассино в руках стрелков 2-го Ланкаширского полка – тогда стрелок этого полка Джефферсон заслужил Крест Виктории, подбив в бою два танка. «PIAT» поставлялись также отрядам Сопротивления – в частности, Армия Крайова применяла их во время Варшавского восстания 1944 г. «PIAT» поставлялись также в СССР, но данных об их применении РККА нет. Летом 1947г. собственное производство «PIAT» было налажено в Палестине для «Хаганы Израэль». На вооружении британской армии «PIAT» был заменен только в 1951 г. на РПГ «Бритиш Базука».

РПГ сменили ПТР в качестве основного пехотного ПТС ближнего боя, несколько «разгрузили» и ПТ пушки. Введение РПГ играло важную роль и для воздушно-десантных войск, традиционно уязвимых для механизированных подразделений – в США для воздушно-десантных частей был создан гранатомет М9, вариант той же «Базуки» с разборным на две секции стволом.

В ходе войны появились и такие «позиционные» средства, как тяжелые станковые гранатометы. Так, в 1944г. на советско-германском фронте появились 88-мм гранатометы «Пупхен», внешне напоминавшие упрощенное или бутафорское артиллерийское орудие (отсюда и прозвище «Puppchen» – «куколка»). «Пупхен» действовал по активно-реактивному принципу: гладкий ствол запирался затвором-дверцей, и пороховые газы двигателя гранаты использовались для выталкивания ее из ствола. Граната отличалась от «Офенрор» несколько меньшей длиной и иным воспламеняющим устройством двигателя.

Стволом служила труба длиной 1600 мм, заключенная в кожух с дульным раструбом, служившим для рассеивания газов и снижения тепловой нагрузки на ствол. Противовес на казеннике облегчал наводку. Затвор запирался с помощью рукоятки и кривошипа. В затворе собирались выбрасывающий, ударный и предохранительный механизмы. Спуск производился особым рычагом. Прицельные приспособления включали мушку и открытый прицел, насеченный от 180 до 700 м. Ствол с казенником и затвором укладывался на цапфах в верхний станок лафета, сваренный из штампованных деталей. На верхнем станке крепился щит толщиной 3 мм с загнутыми внутрь краями и окном для прицеливания. Нижний станок состоял из однобрусной станины с постоянным сошником, шворневой лапой и правилом. На станине крепились полозки или штампованные колеса с резиновыми шинами. По-походному ствол крепился к станине за противовес. Подъемного и поворотного механизмов не было. Углы наводки по вертикали – от – 20 до + 25 градусов, по горизонтали – ±30°на колесах и 360° на полозках. Скорость полета гранаты – до 200 м/с, бронепробиваемость – до 150 мм. На щите крепилась табличка стрельбы по танкам. «Пупхен» мог разбираться на 6 частей: ствол (19 кг), противовес (23 кг), верхний станок (12 кг), нижний станок (43 кг), колеса (по 22 кг). Гранатомет отличала простота конструкции. О количественном соотношении ручных и станковых гранатометов можно судить по таким цифрам: на 1 марта 1945 г. в вермахте имелось 139 700 «Панцершрек» и 1 649 «Пупхен». Созданное в развитие концепции “Пупхен” гладкоствольное 80-мм безоткатное орудие PAW 600 (или PWK 8Н63) относилось уже к чисто артиллерийским средствам. Граната (выстрел) “Пупхен" была использована при разработке авиационной неуправляемой ПТ ракеты “Панцерблиц”.

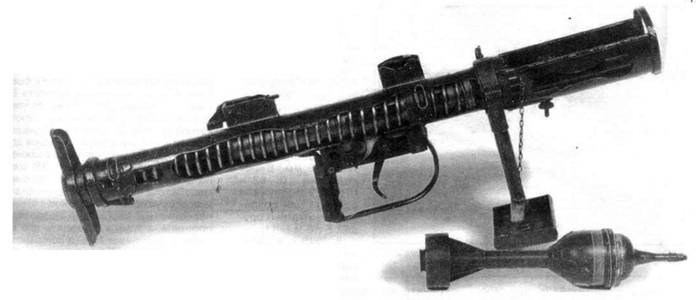

Британский ручной противотанковый гранатомет "PIAT" Mk.l и граната к нему. Гранатомет разрезан для демонстрации механизма, видны затвор-ударник и возвратно-боевая пружина

Разрез гранаты к РПГ "PIAT" Мк1: 1 – взрыватель на штыре, 2 – баллистический наконечник, 3 – корпус, 4 – вышибной заряд, 5 – капсюль, 6 – хвостовая труба, 7 – оперение с кольцевым стабилизатором.

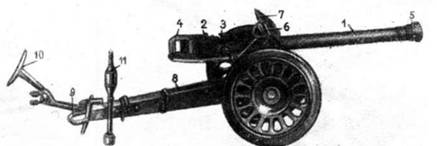

88-мм станковый гранатомет "Пупхен":

1 – ствол, 2 – затвор, 3 – рукоятка затвора, 4 – спуск, 5 – дульный раструб, 6 – верхний станок, 7 – щит, 8 – станина с нижним станком, 9 – сошник, 10 – правило, 11 – реактивная граната

Фирма “Рейнметалл-Борзиг” разработала 105-мм реактивную ПТ установку, известную под обозначением “Хаммер" (“молот”) или “Панцертод” (“смерть танков”): сборная труба длиной около 2 м крепилась на треноге, дальность стрельбы подкалиберной 88-мм гранатой составляла 400-500 м, расчет – 2 человека. Дело ограничилось опытным образцом. Для поражения тяжелых танков разработали 105-мм переносную установку с надкалиберной 250-мм реактивной гранатой “Хехт” (Hecht – “щука”) с бронепробиваемостью до 250 мм и дальностью стрельбы всего 50 м, в боях она также не применялась.

Станковые многоразовые гранатометы с калиберными и надкалиберными гранатами создавались и в СССР: СПГ-82 – в СКБ-36 (именуется также СКБ №2) Наркомата нефтяной промышленности под руководством А.П. Островского и главного конструктора Н.Г. Григоряна, СПГ-122 – в СКБ Московского механического института (руководитель – А.Д. Надирадзе). Группа Островского была сформирована в марте 1942г. при Московском нефтяном институте им.Губкина, в мае представила прототип СПГ-82, группу преобразовали в Специальное конструкторское бюро № 36, к работе подключили П.П. Шумилова. Для гранатомета были выбраны реактивная схема и уже отработанный «минометный» и «ракетный» калибр 82 мм. НИИ-6 НКБП первоначально разработал турбореактивную гранату – кучность стрельбы должно было обеспечить вращение за счет тангенциального действия пороховых газов двигателя. Но вращение гранаты резко ослабляло действенность кумулятивной струи, и в 1944г. сосредоточились на не вращающейся гранате с жестким оперением. Образец СПГ-122 Надирадзе был продолжением начатой им в ЦАГИ темы – пусковая установка для стрельбы с плеча или станка (условное название «Система»), Здесь также первоначально использовался турбореактивный снаряд. 408 82-мм «реактивных ружей» с бронепробиваемостью 80 мм было изготовлено в начале 1944г., но испытания не были удачными. Немало времени потребовала, в частности, отработка метательного заряда, который должен был нормально действовать в диапазоне температур от -40 до +40° С и полностью выгорать в 2- метровой пусковой трубе до вылета из нее гранаты. Опытно-конструкторские работы над СПГ-82 и СПГ-122 были завершены только в 1948г., а в 1950г. на вооружение был принят СГ- 82 с кумулятивной гранатой (выстрелом) ПГ-82, прицельной дальностью 300 м и бронепробиваемостью 175 мм. Впоследствии СПГ-82 и СПГ-122 послужили основой для создания безоткатных орудий Б-10 и Б-11.

В 1945 г. в районе Будапешта у венгерских частей был захвачен станковый гранатомет, предназначенный для стрельбы по особо защищенным целям. Он имел однобрусный колесный лафет с сошником и откидными вверх колесами. На поворотном устройстве монтировалась легкая рама с двумя 60-мм пусковыми трубами и боковым щитом, защищающим наводчика от газов двигателей гранат. Пуск гранат производился одновременно. Прицельная дальность стрельбы – до 240 м. Реактивная надкалиберная граната – т.н. «Игла Салаши» (очевидно, по имени тогдашнего главы венгерского фашистского правительства) – состояла из обтекаемого корпуса, порохового реактивного двигателя и турбины, обеспечивающей стабилизацию и вращение в полете. В корпусе последовательно размещались два кумулятивных заряда. Первый (меньшего диаметра) срабатывал от ударного взрывателя и детонатора и пробивал экран, защищающий цель, второй детонировал с некоторой задержкой от взрыва первого. Характерно появление к концу войны оружия для поражения экранированных целей – к этому времени уже применялись противокумулятивные экраны в виде дополнительных бронелистов на бортах и башне, мешков с песком, деревянных брусьев или панцирных пружинных сеток от кроватей.

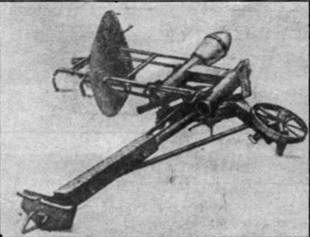

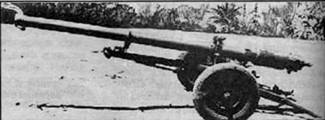

Спаренная буксируемая пусковая установка тяжелых ПТ реактивных гранат ("Игла Салаши")

Советские безоткатные орудия Б-10 (слева) и Б-11 (справа) продолжение линии, начатой в годы Великой Отечественнои войны

Таким образом, к концу Второй мировой войны были отработаны несколько типов противотанковых гранатометов реактивной и безоткатной схем – ручные одноразового и многоразового применения, станковые многоразового применения для средних и малых дальностей. Тот же бывший генерал-лейтенант вермахта Э. Шнейдер писал, что «только кумулятивные заряды, соединенные с безоткатной системой… или в комбинации с ракетным двигателем… явились довольно удачным средством ближней противотанковой обороны». Но они, по его мнению, не решили проблемы: «Пехоте нужно, чтобы противотанковое оружие обслуживалось одним человеком и чтобы оно позволяло попадать в танк и выводить его из строя с дистанции 150, а по возможности и 400 м.». Ему вторил теоретик Э. Миддельдорф: «Создание реактивного противотанкового ружья «Офенрор» и динамо-реактивного гранатомета «Панцерфауст» можно рассматривать лишь как временную меру в разрешении проблемы противотанковой обороны пехоты». Гудериан, признавая существенные изменения в системе ПТО в годы воины, считал все же, что «многие вопросы остались неразрешенными и прежде всего вопрос о противотанковой обороне пехоты, находящейся на передовых позициях». Большинству специалистов сразу после войны «решение проблемы» виделось в легких безоткатных орудиях (типа американских 57-мм М18 и 75-мм М20 на треножных установках или немецкого LG-40 на колесном лафете или треноге) и в управляемых противотанковых снарядах на высокоподвижных носителях. Последующий опыт локальных войн, однако, показал немаловажное значение РПГ, а вот безоткатные орудия постепенно ушли на задний план. Заложенная в «Панцерфауст» идея легкого и предельно простого в обращении одноразового РПГ – «реактивной гранаты» – оказалась плодотворной в плане «сверхштатного» индивидуального ПТС ближнего боя, и с 60-х годов, когда новые материалы позволили облегчить РПГ, они стали весьма популярны (американский М72, советский РПГ-18 «Муха»).

* в скобках приводятся данные 854 'Офенрор'
