Военная концепция сухопутных войск США (концепция воздушно-наземного сражения Airland Battle — 2000) по существу построена на одной идее — гарантированного выигрыша войны без вступления в непосредственное соприкосновение с противником. При этом резко возрастают глубины ответственности соединений.

Взгляды на военную операцию, как на процесс, протекающий на большом пространстве, привели к резкому усилению значимости дальности стрельбы полевой артиллерии. Требуемые уровни дальности стрельбы 155-мм полевых орудий (стандартного калибра НАТО и большинства стран третьего мира) являются предметом достаточно острых дискуссий. Как аксиома принимается, что эта дальность должна превышать максимальную дальность стрельбы полевой артиллерии потенциального противника. В дискуссии ощущается незримое участие 220-мм реактивной системы залпового огня (РСЗО) 9К57 «Ураган» (максимальная дальность 35 км) и 203-мм пушки 2С7 «Пион» (максимальная дальность 40 км). С учетом изложенного требуемый современный уровень дальности составляет 40 км, прогнозируемый уровень на 2005 г. — 45 км и как дальняя перспектива (2010 г.) — 50 км.

В условиях маневренных скоротечных операций резко возрастает роль огневой производительности орудий, определяемой в первую очередь временем реакции (интервалом времени от обнаружения цели до открытия огня), скорострельностью орудия, в том числе скорострельностью за первые 3–5 минут огневой операции и временем перезарядки боекомплекта. Современные разведывательно ~ локационные комплексы типа «Зоопарк» способны по засечкам траектории снаряда мгновенно определить координаты орудия. Ответный залп последует, когда снаряд еще находится в воздухе, и каждая минута дальнейшего пребывания на позиции будет чревата тяжелыми потерями. Действует принцип: «Стреляй и сматывай удочки». В этих условиях необходим кратковременный темп огня 10–12 выстр./мин, реально достижимый при полной автоматизации процесса стрельбы. Становится полностью неприемлемым ручное перезаряжание машины боекомплектом даже при наличии транспортера подачи снарядов с грунта. Необходимо автоматическое перезаряжание специальной машиной.

Для нового поколения орудий резко увеличиваются требования к точности стрельбы, характеризуемой круговым вероятным отклонением (КВО) (радиусом круга, в который укладывается 50 % точек падения снарядов). Для состоящих на вооружении орудий при стрельбе неуправляемым снарядом отношение КВО к дальности стрельбы обычно составляет 1/400 — 1/300. По оценкам специалистов, для новых орудий КВО на предельной дальности 40 км не должно превышать 50 м, т. е. отношение должно составлять 1/800 (вдвое меньше).

Еще одним важнейшим фактором, определяющим направление развития боеприпасов полевой артиллерии, является непрерывное увеличение доли бронированных целей на поле боя и необходимость их нейтрализации на подходе к месту боя (концепция борьбы со вторыми эшелонами). Отсюда выдвигается на первый план задача, которая может быть сформулирована как борьба на больших дальностях со скоплениями бронецелей. Это требует увеличения в боекомплекте доли кассетных снарядов с кумулятивно-осколочными боевыми элементами свободного рассеивания, по терминологии НАТО обозначаемых DPICM (Double Purpose Improved Conventional Munition — двухцелевые улучшенные конвенционные боеприпасы), и кассетных снарядов с самоприцеливающимися боевыми элементами типа SADARM.

Одним из наиболее заметных технических воплощений новых взглядов США на наземное сражение является 155-мм гаубица «Крусейдер» (Crusader ~ крестоносец) с максимальной дальностью стрельбы 40 км.

Нелишним будет отметить, что первым членом клуба «сорокакилометровок» стала не американская, а южно-африканская 155-мм буксируемая гаубица G-5. Эта гаубица была разработана для ЮАР в начале 80-х гг. канадской фирмой «Спейс рисёрч корпорейшн» (SRC), возглавляемой талантливым ученым и конструктором доктором Джеральдом Бюллем, одним из самых ярких артиллеристов XX века. В гаубице было использовано много новых технических решений, наработанных фирмой SRC еще в 70-е гг., в том числе применение автофретированного ствола-моноблока. Однако главной изюминкой этого, по оценкам западной прессы, «триумфа артиллерийской техники» было применение принципиально нового снаряда ERFB/BB (Extended Range Full Bore/Base Bleed — увеличенной дальности полнокалиберный с донным газогенератором). В этом снаряде длиной 6 калибров отсутствует цилиндрическая часть (снаряд имеет полнооживальную форму), а центровка в канале ствола осуществляется с помощью выступов (пилонов). Донный газогенератор значительно уменьшает донную компоненту сопротивления (ликвидирует донный подсос). Дальность стрельбы при длине ствола 45 клб составляет 40,2 км, а при модифицированном стволе 52 клб ~ 42 км.

В конце 80-х гг. южно-африканской оружейной компанией «Армскор» на базе гаубицы G 5 была разработана самоходная гаубица G-6, которая в 1988 г. начала поступать в войска. Появление этой гаубицы резко изменило военную обстановку в этом районе Африки, находящемся в тот период в состоянии перманентного конфликта ЮАР с так называемыми прифронтовыми государствами (Намибией, Ботсваной и Мозамбиком). В этот период существовало международное эмбарго на поставку в государства Южной Африки ракетного вооружения, поэтому исход борьбы был решен. Гаубица G-6, имея превосходство по дальности стрельбы в 15 км по сравнению с лучшими образцами артиллерийской техники (преимущественно советской), находившейся на вооружении прифронтовых государств, и высокую подвижность за счет колесного хода, могла безнаказанно терроризировать большие районы этих государств. В советской военной печати того периода гаубица G-6 называлась «оружием агрессии и разбоя».

Дальнейшая судьба разработчика этих систем — "величайшего гения артиллерии" была печальной. В 1986 г. он предложил Саддаму Хуссейну разработать пушку калибром 1000 мм, с длиной ствола 160 м, способную с территории Ирака обстреливать Израиль. Разработка орудия получившего название «Большой Вавилон», шла рекордными темпами. Заказы на изготовление секций стволов под видом нефтяного оборудования были размещены в ряде стран. Однако западным разведкам удалось своевременно вскрыть и обезвредить эту акцию. К делу подключилась израильская секретная служба Моссад. 22 марта 1990 г. доктор Бюлль был найден мертвым у двери своей квартиры в отеле «Минерва», расположенном в престижном предместье Брюсселя.

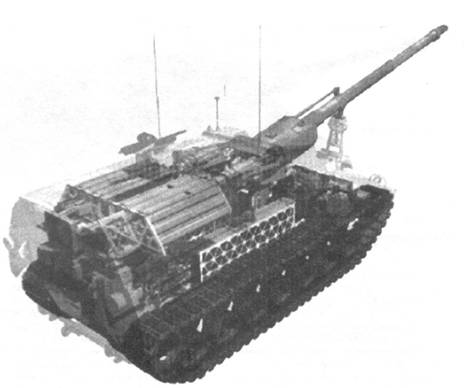

155-мм самоходная гаубица «Крусейдер».

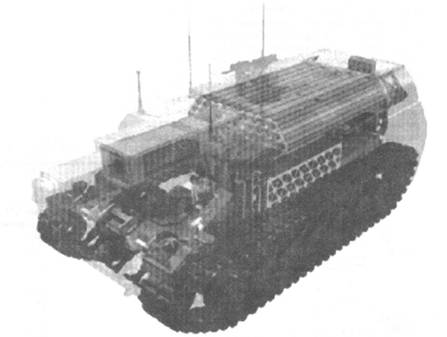

ТЗМ ХМ 2002.

Разработка артиллерийской системы «Крусейдер» началась в 1985 г. Она проводилась промышленной группой из более чем 60 компаний, в том числе таких, как «Дженерал дайнэмикс», «Макдоннел-Дуглас», «Эллайент тексистемз», «Рэйтейон». Система включает в себя 155-мм самоходную гаубицу ХМ 2001, машину перезарядки ХМ 2002 и транспортировщик боеприпасов ХМ 2003. По оценке американской военной печати, система является наиболее сложной боевой машиной планеты.

Военные специалисты обратили внимание на повышение статуса новых орудий и отдельных снарядов США, выразившееся в присвоении им именных названий «Паладин», «Крусейдер», «Эскалибур». Ранее эта практика применялась только для танков («Шерман», Паттон», «Абрамс») и самолетов («Игл», «Файтинг Фалкон», «Тандерболт-2» и т. д.).

Решение основного вопроса — увеличение дальности стрельбы неуправляемым снарядом до 40 км — достигнуто увеличением длины ствола до 56 калибров (стандартная длина стволов новых орудий НАТО в настоящее время составляет 52 калибра). Удлинение ствола на 4 калибра позволило подтянуть дульную скорость (959 м/с) ближе к заветной для полевых орудий цифре 1000 м/с. отказ от полнооживальной схемы и сохранение в качестве основной классической цилиндрооживальной конфигурации, по-видимому, объясняется соображениями рационального размещения кассетных боевых элементов, в первую очередь типа SADARM. В ходе разработок в качестве перспективной схемы рассматривался снаряд ERICM массой 51 кг, имеющий гибридную двигательную систему, включающую реактивный двигатель в оживальной части и донный газогенератор.

Увеличение скорострельности орудия до 10–12 выстр./мин в течение первых 3–5 минут стрельбы достигнуто посредством полной автоматизации системы заряжания с использованием модульных метательных зарядов MACS и лазерной системы воспламенения порохового заряда, интегральной системы охлаждения ствола и компьютерной системы управления огнем ОРТЕМРО. В рекламных материалах фирмы, не слишком умеренных в оценках гаубицы, приводится тем не менее впечатляющая цифра: шесть гаубиц в течение трех минут могут доставить к

цели 7,5 тонн раскаленной (в оригинале — hot) стали. Безусловно крупным достижением, которое может рассматриваться как революция в артиллерии, является реализованная в гаубице возможность стрельбы в режиме MRSI (Multiple Round Simultaneous Impact — одновременный удар группой снарядов). Известно, что при обычном обстреле после разрыва первого снаряда вероятность поражения цели каждым последующим снарядом падает по экспоненциальному закону вследствие быстрой эвакуации, укрытия или рассредоточения цели. В режиме MRSI одиночная гаубица производит быструю серию выстрелов (до 8) с изменением от выстрела к выстрелу углов стрельбы и начальных скоростей, рассчитанных таким образом, чтобы снаряды всей серии прибывали в район цели одновременно. В этом случае одна гаубица обеспечивает первым залпом такое же поражение, как батарея или дивизион.

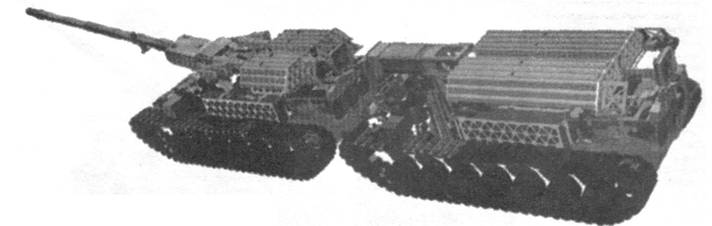

Перезарядка гаубицы «Крусейдер.

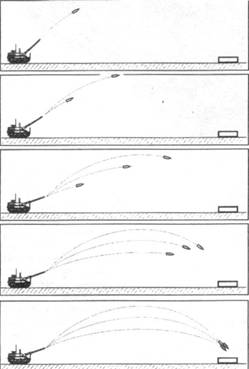

Стрельба из гаубицы «Крусейдер» в режиме MRSI (одновременного попадания нескольких снарядов).

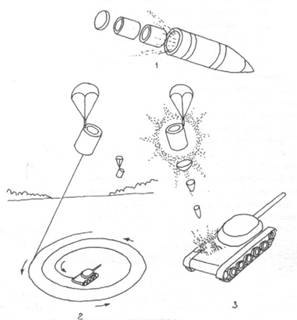

Схема действия снаряда SADARM:

1. выброс бронебойных блоков;2. опускание блоков на парашюте со спиральным сканированием местности;3. взрыв блока и пробивание крыши танка ударным ядром

Быстрая подача нового боекомплекта в гаубицу осуществляется с помощью машины перезарядки RSV ХМ 2002. Подача 48 снарядов и 208 модульных метательных зарядов MACS производится за 10, 4 минуты. Машина имеет массу 50 т, содержит в укладке 100 снарядов и 440 модульных заряда MACS, что достаточно для перезарядки двух гаубиц. Ходовые качества такие же, как у гаубиц.

Боекомплект орудия включает в себя два типа снарядов:

кассетный снаряд М864; управляемый снаряд ХМ 982 «Эскалибур» с боевой частью трех типов.

Управляемый снаряд «Эскалибур» Excalibur ~ волшебный меч короля Артура) разработан фирмой «Рэйтейон» США в рамках программы LCCM (Low Cost Competent Munition — «компетентные» боеприпасы невысокой стоимости), которая предусматривает использование спутниковой навигационной сети JPS NAVSTAR для корректировки полета снаряда. Блок управления снаряда содержит помехозащищенный приемник и инерциальную навигационную систему с бортовым компьютером, определяющую текущие координаты, вектор скорости и пространственную ориентацию снаряда и выдающую команды на рели управления. Таким образом, траектория снаряда не является полностью баллистической, что совместно с увеличением угла бросания позволяет увеличить даль-ость стрельбы до 57 км.

Снаряд выполнен по схеме «утка» и состоит из трех основных отсеков. В носовом отсеке размещен взрыватель и блок управления с рулевой системой, в среднем отсеке — боевое снаряжение одного из трех типов, в хвостовом отсеке размещены стабилизаторы, раскрывающиеся после вылета снаряда из канала ствола.

Предусматриваются следующие типы снаряжения:

64 кумулятивно-осколочных боевых элемента ХМ 80;

2 самоприцеливающихся бронебойных блока типа SADAM;

бетонобойный снаряд, обеспечивающий пробитие бетонной стены толщиной до 200 мм.

Кумулятивно-осколочные боевые элементы (КОБЭ) укладываются в 8 ярусов по 5 штук в каждом ярусе. Выброс КОБЭ производится назад со срезанием дна. На полете КОБЭ снабжены самоликвидатором, обеспечивающим его подрыв в случае отказа в срабатывании при падении на грунт. При использовании кассетных снарядов М483А1 с КОБЭ М42, не имеющим самоликвидатора, Израилем во время войны в Ливане (1982 г.) и США во время операции «Буря в пустыне» (1991 г.) имело место поражение собственных войск при проходе через обстрелянную территорию вследствие случайных взрывов отказавших КОБЭ. Вероятность отказов оценивалась в 2 %.

Боевая масса 50 т

Номинальное давление на грунт 175 КПа

Общая длина 12,8 м

Ширина 3,5 м

Высота 2,9 м

Ширина гусеницы 0,56 м

Максимальная скорость по шоссе 69 км/ч

Максимальная скорость по пересеченной местности 39 км/ч

Запас хода по шоссе 465 км

Время рывка на 750 м 90 сек

Характеристики 155 мм орудия ХМ 297:

Длина ствола 56 клб

Максимальная начальная скорость снаряда 959 м/с

Максимальная дальность стрельбы снарядом М549 40 км

Сила отдачи 760 кН

Импульс отдачи 54 кНс

Длина отката 710 мм

Масса качающейся части 4236 кг

Масса ствола 1794 кг

Масса откатывающейся части 2871 кг

Угол возвышения 75°

Угол склонения 3°

Максимальная скорость горизонтальной наводки 10 в /с

Максимальная скорость вертикальной наводки 13°/с

Темп огня в течение 3–5 минут 10–12 выстр/мин

Боекомплект:

снарядов 48

модульных зарядов MACS 208

Количество типов снарядов в боекомплекте 3

Характеристики управляемого снаряда ХМ 982 “Эскалибур":

Масса 58 кг

Поперечная нагрузка 12,9

Длина 990 мм (6,4 клб)

Количество кумулятивно-осколочных БЭ М80 (М85) 64

Круговое вероятное отклонение (КВО) при отсутствии помех 6 м

Круговое вероятное отклонение (КВО) при наличии помех 9 м

Дальность стрельбы из гаубицы "Крусейдер" 57 км

155-мм снаряд ERFB/BB: 1 Взрыватель 2 Корпус снаряда 3 Пилон 4 Донный газогенератор

155-мм кассетный снаряд ЕШСМ: 1 Дистанционный взрыватель 2 Головной реактивный двигатель 3 Сопловой блок 4 Вышибной заряд 5 Корпус снаряда 6 КОБЭ 7 Донный газогенератор

Кассетный кумулятивно-осколочный боевой элемент М42: 1 Петлевой стабилизатор 2 Взрыватель 3 Корпус 4 Заряд ВВ 5 Кумулятивная воронка

В заключение приведем дословный перевод концовки рекламного проспекта «Team Crusader Internet»: «»Крусейдер» является самой эффектной, мобильной и быстрореагирующей артиллерийской системой в мире. Она в два раза точнее любой существующей системы. Система «Крусейдер» ведет огонь в любую погоду, она может безостановочно стрелять 24 часа в сутки, 7 дней в неделю.

С «Крусейдером» начинается революция в артиллерии».
