Уже около ста лет пулеметы являются неотъемлемой частью системы вооружения сухопутных войск, наиболее массовым средством огневой поддержки подразделений. За этот срок они завоевали настолько прочные позиции, что без них не мыслится ни один вид боя. Ни широкое введение легкого автоматического оружия, ни минометы, ни автоматические гранатометы и малокалиберные пушки, ни рост защищенности войск не смогли поколебать эти позиции – менялись лишь принципы использования пулеметов, их взаимодействие с другими средствами и, соответственно, требования к ним. В настоящее время вооруженными силами разных стран используется широкая номенклатура пулеметного вооружения. Ограниченный объем спецвыпуска заставляет ограничить рассмотрение этого вооружения тактическими и временными рамками. Поэтому для описания было отобрано около полусотни моделей ручных, единых и крупнокалиберных пулеметов, используемых в пехоте и созданных – либо существенно модернизированных – после Второй мировой войны. Из «ветеранов с довоенным стажем» будут упомянуты разве что британский «Брэн», советский ДШК да американский М2НВ «Браунинг», применяемые по сию пору 1* . Модели танковых пулеметов будут упомянуты вскользь, а авиационные (вертолетные), как и многие опытные модели, не рассматриваются.

В данном выпуске речь пойдет только о ручных пулеметах. Поскольку знание об оружии предполагает и знание способов безопасного обращения с ним, для большинства моделей будет приведен и порядок их разряжания. Вначале несколько общих замечаний.

Роль стрелкового оружия в поражении противника особенно велика в городе, лесу, горах, когда возможности более тяжелых средств ограничены. Тем более важно значение носимых средств огневой поддержки – включая пулеметы – в локальных войнах, противопартизанских и антитеррористических операциях.

Ручные пулеметы предназначены для уничтожения живой силы на расстояниях, где огонь индивидуального оружия становится малоэффективен – до 800 м. Ручные пулеметы предполагают обслуживание одним бойцом, а от автоматов или штурмовых винтовок отличаются прежде всего утяжеленным стволом, большей емкостью магазина или возможностью ленточного питания, стрельбой с опорой на сошки. Это обеспечивает хорошую меткость и боевую скорострельность до 150 выстрелов в минуту очередями. Масса ручных пулеметов в полном снаряжении обычно составляет 6-14 кг, а длина близка к длине винтовок. Это позволяет пулеметчикам действовать непосредственно в составе пехотных (стрелковых, мотострелковых) отделений. Современные ручные пулеметы, созданные в большинстве своем под автоматные патроны, заполняют нишу между индивидуальным оружием и групповым оружием поддержки. Главной проблемой ручного пулемета является необходимость сочетать небольшие размеры и массу с более высокой интенсивностью огня, кучностью и запасом патронов, нежели у штурмовой винтовки. Основной способ стрельбы из ручного пулемета – с опорой на сошки и упором приклада в плечо, но необходима возможность также вести огонь «от бедро», стоя, в движении.

Можно выделить несколько подходов к созданию ручных пулеметов. Первый заключается в простом снабжении штурмовой винтовки сошками и несколько более емким магазином – простой и дешевый способ получения «эрзаца» ручного пулемета, этакого промежуточного оружия. Второй вариант – ручной пулемет на основе автомата или штурмовой винтовки с установкой более тяжелого ствола и изменением органов управления. Это тоже не полностью решает вопрос, зато вооружение в звене отделение-взвод оказывается унифицированным по патрону и по системе.

Третий подход – создание самостоятельной конструкции, которая, в свою очередь, могла бы использоваться как штурмовая винтовка. Это позволяет применить ленточное или комбинированное питание, сменный ствол, необходимые для повышения интенсивности стрельбы. Вопрос системы питания пулеметов решается различно. Пока не создано ничего лучше звеньевой патронной ленты или дискового магазина высокой емкости. К недостаткам последнего относится большой мертвый вес, но применение пластиков позволяет решить эту проблему. К недостаткам ленты можно отнести необходимость в оружии специального приемника с механизмом подачи, приводимом за счет энергии подвижной системы, и опасность «заноса» с лентой внутрь оружия грязи и песка. Магазинное питание позволяет максимально унифицировать пулемет и автомат (штурмовую винтовку) и использовать внутри подразделения одинаковые магазины.

Примечания:

Австрия Ручные пулеметы семейства AUG «Штейр»

Фирмой «Штейр» (позднее «Штейр-Даймлер-Пух») в тесном сотрудничестве с армией Австрии была разработана штурмовая винтовка StG-77, первые партии которой поступили в войска в 1978 г. Винтовка была построена по модульной схеме, позволяющей быстро переделывать ее в другие типы оружия, и более известна под обозначением AUG (Armee Universal Gewehr – «армейская универсальная винтовка» или же «универсальное армейское оружие»). 5,56-мм семейство оружия AUG включает: укороченный автомат с длиной ствола 350 мм, карабин с длиной ствола 407 мм, штурмовую винтовку с длиной ствола 508 мм, ручные пулеметы с тяжелым стволом длиной 621 мм. Во всех вариантах используют магазин емкостью 30 патронов, а в варианте ручного пулемета также емкостью 42 патрона. Все варианты оснащены оптическим прицелом, который выполнен заодно с рукояткой для переноски.

Заложенная разработчиками идея заключалась в создании легкого в переноске и обращении модульного оружия, которое можно было бы применять при действиях на боевых машинах, и детали которого позволяли бы легко изменять конфигурацию оружия. Так, для стрельбы с левого плеча необходимо переставить выбрасыватель и повернуть крышку окна для выбрасывания гильз. Эта простая операция осуществляется в полевых условиях. Система AUG стала первой во многих отношениях: первое поступившее на вооружение и пошедшее в серийное производство оружие схемы «буллпап», первая модульная система, первый серийный образец с оптическим прицелом в качестве основного и с широким применением пластиков в конструкции. Широкий приклад, дающий к тому же опору щеке стрелка, делает прикладку удобной для стрелков различного телосложения.

Конструкция оружия состоит из шести частей (модулей): ствол (с сошками или без), ствольная коробка, ударно-спусковой механизм, затвор, магазин и приклад (ложа). Ствол изготавливается методом холодной ротационной ковки, разработанным «Штейр», и хромируется. На нем крепится наружная муфта, надетая в горячем состоянии, в которой выполнены газоотводное отверстие, камера, газовый регулятор. На муфте имеется шарнирный рычаг передней рукоятки удержания. В короткой газовой камере расположен газовый поршень и связанная с ним возвратная пружина. Восемь выступов на казенной части ствола входят в зацепление с запирающей муфтой на ствольной коробке. В задней части эта муфта сцепляется с затвором. Передняя рукоятка удержания шарнирно крепится к газовому регулятору и может откидываться вперед (под ствол), играя роль цевья. Она же используется при замене ствола. Ствольная коробка выполнена из алюминия методом литья под давлением. С левой стороны находится прорезь для рукоятки взведения, которой стрелок оперирует левой рукой. Рукоятка для переноски и прицел выполнены вместе со ствольной коробкой.

Автоматика AUG основана на отводе пороховых газов из канала ствола. Необычным является смещение газовой камеры вправо и установка поршня на одном из направляющих стержней. Газовый регулятор имеет два положения – увеличенное отверстие используется при загрязнении механизма. Запирание канала ствола – поворотом затвора с семью боевыми выступами, вместо восьмого выступа установлен выбрасыватель. Затвор приводится в действие движением выступа затвора по пазу затворной рамы. На затворной раме имеются два направляющих стержня с возвратными пружинами внутри, эти стержни входят в пазы на ствольной коробке. Левый стержень может быть сцеплен с рукояткой взведения при помощи защелки, в этом случае затвор можно вернуть в исходное положение вручную, хотя при стрельбе рукоятка не движется. Правый стержень является штоком газового поршня, левый может использоваться для прочистки газовой камеры при чистке оружия.

Ударно-спусковой механизм в сборе устанавливается в корпусе через отверстие в прикладе, закрытое резиновой накладкой. Особенностью ударно-спускового механизма является то, что все детали, кроме пружин и осей, выполнены из пластмасс и заключены в открытый пластмассовый корпус, который находится между магазином и стыковой накладкой приклада. Над этим корпусом движется затвор в сборе. Усилие со спускового крючка передается на шептало посредством двойной спусковой тяги, которая проходит по бокам от магазина. Пластмассовый курок под действием спиральной пружины бьет по ударнику. Переводчика режима огня нет. Стрельба одиночными выстрелами производится при неполном нажатии на спусковой крючок до первичного срабатывания шептала. При полном нажатии на спусковой крючок шептало работает в режиме непрерывного огня, что требует определенных навыков от стреляющего. Автоспуск не допускает производство выстрела до полного запирания канала ствола затвором. Принцип работы может быть изменен путем установки ударноспускового механизма другого типа. Спусковой крючок установлен на пистолетной рукоятке и снабжен двумя тягами, которые проходят по направляющим вдоль окна магазина. Над рукояткой находится кнопочный предохранитель, при отжатии кнопки вправо он запирает спусковые тяги.

1* О современных единых и крупнокалиберных пулеметах будет рассказано в одном из ближайших спецвыпусках нашего журнала

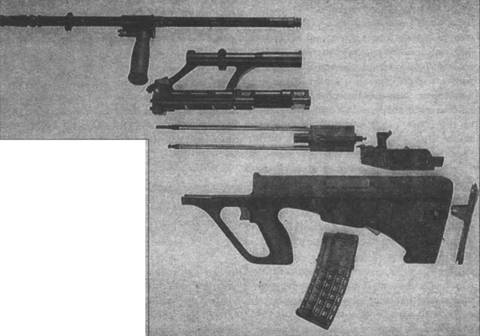

Неполная разборка оружия AUG

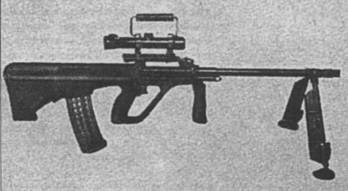

Ручной пулемет AUG HBAR/T «Штейр»

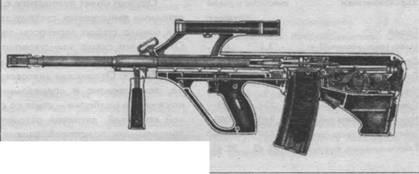

Схема устройства оружия AUG

Магазин, кроме подавателя и пружины, изготавливается из пластмассы. Корпус может быть прозрачным, что обеспечивает контроль за расходом боеприпасов. Приклад (ложа) представляет собой единую литую деталь. В его передней части находится пистолетная рукоятка с большой спусковой скобой, вмещающей всю ладонь стрелка. Перед приемником магазина расположена защелка, при нажатии на которую ствольная коробка отсоединяется от приклада. Над приемником имеются два окна для выбрасывания стреляных гильз, одно из которых постоянно закрыто пластмассовой крышкой. В задней части приклада установлен ударно-спусковой механизм и канал для движения затвора. Затылок приклада крепится штырем антабки.

Оптический прицел имеет кратность увеличения 1,5х и сетку в виде черных колец, которые можно быстро навести на человеческую фигуру на удалении до 300 м. При этом цель необходимо удерживать в центре круга. На верхней поверхности прицела может выполняться постоянный механический прицел для быстрой наводки оружия в ближнем бою. Специальная ствольная коробка с плоским кронштейном на месте оптического прицела позволяет применять все типы оптических, ночных и коллиматорных прицелов, включая шестикратный ZF 69.

Для стрельбы холостыми патронами в пламегаситель ввинчивается приспособление, перекрывающее дульную часть ствола настолько, чтобы давление в канале ствола допускало работу автоматики. На дульной части ствола штурмовой винтовки могут крепиться сошки с приспособлением для резки проволоки – «эрзац» ручного пулемета.

Ручные пулеметы семейства AUG «Штейр» объединены названием «5,56-мм универсальная система огневой поддержки» и выполнены в различных вариантах. Вариант, из которого огонь ведется при закрытом затворе, получил название «тяжелая автоматическая винтовка», вариант, ведущий огонь при открытом затворе (с заднего шептала), известен как «ручной пулемет». Для обоих пулеметов предусмотрены сменные стволы с шагом нарезки 178 мм, 228 мм или 305 мм в зависимости от выбранного патрона. На дульную часть крепится комплексное устройство, играющее роль пламегасителя, дульного тормоза и компенсатора, уменьшающего увод оружия при стрельбе очередями. К стволу крепятся складные регулируемые по высоте сошки. Эти пулеметы выпускались с 1980 г. и были предложены на внешний рынок.

Известны две основных модели пулеметов: LMG и LMG-T (другие обозначения – AUG/HBAR и AUG/HBAR/T – где НВ означает «тяжелый ствол»). LMG имеет обычную рукоятку для переноски и встроенный оптический прицел. LMG-T отличается формой ствольной коробки, к которой вместо рукоятки для переноски и прицела крепится планка – база для установки оптического или ночного прицела. Кроме того, в оба варианта могут вноситься незначительные изменения, позволяющие вести огонь с заднего шептала. В этом случае в модуль приклада вставляется новая сборка ударно-спускового механизма, а модуль затворной рамы получает новую рукоятку. Детали для такой «конверсии» поставляются фирмой-изготовителем, установка их осуществляется менее, чем за одну минуту. Новая сборка ударно-спускового механизма пригодна и для установки в ранее выпущенные экземпляры оружия AUG. На основных боевых характеристиках стрельба с заднего шептала не сказывается. Внесение изменений в образцы, ведущие огонь при открытом затворе, не предусмотрено.

Кроме Австрии система оружия AUG принята на вооружении армий Австралии, Индонезии, Марокко, Новой Зеландии, Омана, Саудовской Аравии, сил обороны Ирландии. Однако в большинстве случаев пользователей привлекли варианты винтовки и карабина, но не ручного пулемета. Так, Австралия, приняв винтовку AUG, в качестве ручного пулемета выбрала бельгийский «Миними».

Защелка магазина расположена позади его гнезда. Отсоединить магазин. Отвести назад рукоятку взведения (с левой стороны ствольной коробки), чтобы извлечь патрон, который может находиться в патроннике, осмотреть патронник через окно ствольной коробки. Отпустить рукоятку взведения, нажать спусковой крючок.
