Эта модель представляет собой типичный вариант «эрзаца» ручного пулемета с незначительными отличиями от базовой винтовки. Разработка новой автоматической (штурмовой) винтовки началась на «Фабрик Насьональ» в 1948 г. с участием Д. Сэв, первоначально под германский патрон 7,92x33 «курц», затем под английский 7-мм .280/30. Наконец, в 1950-1951 гг. был выполнен 7,62-мм образец под опытный американский патрон Т65ЕЗ, вскоре принятый как единый патрон НАТО. Винтовка получила обозначение FAL (Fusil Automatique Legere – «легкая автоматическая винтовка») и быстро приобрела популярность, став наиболее распространенной из штурмовых винтовок – ныне она в автоматическом или самозарядном варианте используется более чем в 90 странах мира, по лицензии с незначительными изменениями производилась в 12-ти.

Среди четырех модификаций винтовки была и FN 50-41 – с постоянным прикладом, тяжелым стволом и складными сошками на дульной части ствола. Эта модификация известна также как FALO (Fusil Automatique Lourd), в качестве ручного пулемета используется в подразделениях пехоты ряда стран. Преимуществом этой модификации является взаимозаменяемость многих ее деталей со стандартной FAL. Производство оружия серии FAL прекращено в 1987 году.

Оружие имеет автоматику с «газоотводным двигателем», систему запирания канала ствола перекосом затвора. Отчасти эта схема заимствована у советской винтовки СВТ, отчасти – у чешской ZB-29. От чешских винтовок, видимо, заимствовано и «переламывание» оружия при разборке – ствол со ствольной коробкой, деталями автоматики и прицельными приспособлениями шарнирно крепится к передней части корпуса ударно-спускового механизма, к которому присоединены приклад и пистолетная рукоятка.

Когда пуля проходит отверстие в стенке ствола, часть пороховых газов попадает в газовую камеру и давит на подпружиненный поршень. Поршень передает импульс на верхнюю часть торца затворной рамы и возвращается под действием пружины в исходное положение. Затворная рама имеет свободный ход в 6 мм, который позволяет снизить давление пороховых газов. После свободного хода фигурный выступ затворной рамы упирается в выступ на затворе и, подняв заднюю часть затвора, выводит его из зацепления с опорной плоскостью ствольной коробки. Далее затвор движется назад вместе с затворной рамой, сжимая при этом возвратную пружину. Гильза выбрасывается с помощью отражателя через окно с правой стороны. Затвор и затворная рама возвращаются вперед под действием возвратной пружины, при этом подающий выступ на затворе извлекает следующий патрон из магазина и по направляющему скосу досылает его в патронник. Затвор останавливается, затворная рама продолжает движение вперед, а фигурный выступ давит сверху на заднюю часть затвора, опуская ее и вводя в зацепление с опорной плоскостью ствольной коробки. На конечном участке пути затворная рама освобождает автоспуск. Оружие готово к стрельбе.

Газовый регулятор, смонтированный на газовой камере, работает на принципе выброса газов в атмосферу. При стрельбе из чистого оружия в идеальных условиях большая часть газов выходит через газовый регулятор наружу. Увеличить давление газов на поршень можно регулировкой газоотводного узла.

Ударно-спусковой механизм включает шептало, установленное на одной неподвижной оси со спусковым крючком. Флажок переводчика-предохранителя установлен над пистолетной рукояткой с левой стороны ствольной коробки. Верхнее положение флажка – «предохранитель», среднее – «одиночный огонь», нижнее – «непрерывный огонь». При нажатии на спусковой крючок задняя часть рычага крючка идет вверх и поднимает хвостовик шептала, а передняя часть шептала выходит из зацепления с боевым взводом курка. Курок начинает поворачиваться, но удерживается шепталом автоспуска, если затвор не пришел в крайнее переднее положение. Когда шептало автоспуска освобождает курок, он бьет по ударнику, и происходит выстрел.

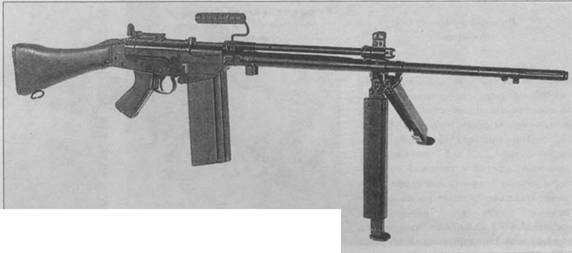

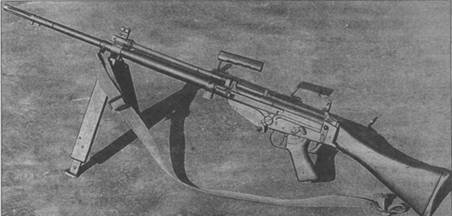

Ручной пулемет FN 50-41 (FALO) – модификация штурмовой винтовки FN FAL. Вид слева и справа.

В режиме непрерывного огня рычаг крючка выводит шептало из зацепления с курком, который удерживается только шепталом автоспуска. В одиночном режиме движение рычага спускового крючка ограничено. Передняя часть шептала спускает курок, шептало под действием пружины идет вперед и давит на нижнюю часть курка, а хвостовик соскакивает с рычага спускового крючка – происходит разобщение спуска и шептала. Когда курок поворачивается назад под воздействием затворной рамы, передняя часть шептала снова входит в вырез курка. Сила пружины курка преодолевает противодействие пружины шептала и хвостовик шептала снова упирается в рычаг спускового крючка. Когда спусковой крючок возвращается в исходное положение, его рычаг идет вниз, шептало, под действием пружины курка, поворачивается и его хвостовик сходит с рычага крючка. При нажатии на спусковой крючок его рычаг поднимает хвостовик шептала, а передняя часть шептала выходит из выреза курка. В случае неполного запирания затвора курок удерживается шепталом автоспуска. В положении «предохранитель» рычаг спускового крючка заперт и не может поднять хвостовик шептала. По израсходовании патронов в магазине выступ его подавателя поднимает затворную задержку, останавливая затвор в открытом положении.

Прицельные приспособления включают цилиндрическую мушку, стойка которой совмещена с газоотводным узлом, и укрепленный на заднем конце ствольной коробки прицел. Стандартно это секторный прицел на 200-600 м с диоптрическим целиком или перекидной диоптрический прицел на 150/250 м.

На FAL первых выпусков ставились приклад, пистолетная рукоятка и цевье из дерева. В процессе производства на смену дереву приходили пластмассы. Имеется откидная рукоятка для переноски. Вариант FALO имел укороченное цевье, либо делался вовсе без цевья – в этом случае его заменяли сложенные сошки с деревянными накладками. При сравнительно легком стволе такое оружие было лишь «эрзацем» ручного пулемета, так что ограничение емкости магазина 20-30 патронами вполне оправданно. Однако популярность базовой FN FAL сказалась и на распространенности FALO. Винтовка со складными сошками поставлялась в ФРГ (в бундесвере имела обозначение G1), в Австрию (М58), FALO с тяжелым стволом, сошками и без цевья по лицензии выпускалась в качестве ручного пулемета в Канаде (под обозначением С2 и С2А1) и Австралии (L2A1).

Патрон 7,62x51 НАТО

Длина пулемета, мм 1150

Масса пулемета без патронов, кг 6,0

Длина ствола, мм 533

Начальная скорость, м/с 840

Нарезы 4 прав.

Длина хода нарезов, мм 305

Длина прицельной линии, мм 533

Темп стрельбы, выстр./мин 650-700

Масса магазина, кг

неснаряженный стальной 0,25

неснаряженный пластиковый 0,12

снаряженный 0,73 (0,6)

Емкость магазина, патронов 20

Включить предохранитель. Отсоединить магазин, нажав его защелку позади гнезда. Отвести назад рукоятку затворной рамы, чтобы извлечь патрон, который может находиться в патроннике. Осмотреть патронник через окно ствольной коробки. Выключить предохранитель. Отпустить рукоятку затворной рамы, нажать спусковой крючок.

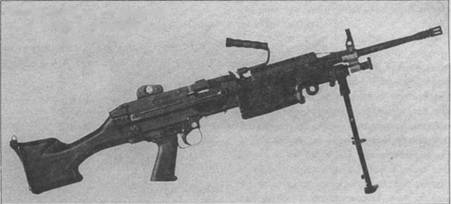

Ручной пулемет FN «Миними» с постоянным пластиковым прикладом

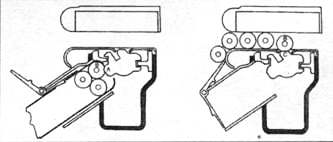

Схема подачи патронов в пулемете «Миними»: слева – от коробчатого двухрядного магазина, справа – от ленты

Схема устройства пули патрона SS109 (5,56x45): 1 – утяжеленная носовая часть сердечника, 2 – хвостовая часть сердечника, 3 – оболочка.
