В 1962 г. на вооружение ПВО Сухопутных войск был принят всепогодный самоходный 23-мм артиллерийский зенитный комплекс (зенитная самоходная установка ЭСУ-23-4) "Шилка" (комплекс 2А6). ЗСУ "Шилка" предназначена для обеспечения противовоздушной обороны подразделений мотострелковых (танковых) полков в различных условиях боевой обстановки, в том числе на марше, в различное время года и суток, в любую погоду. "Шилка" поступила на замену буксируемых малокалиберных зенитных пушек и зенитных пулемётных установок. Головным разработчиком ЗСУ в целом было конструкторское бюро Мытищинского машиностроительного завода (главный конструктор Н. А. Астров).

Историческая справка. Интересно отметить, что на завершающем этапе разработки ЗСУ "Шилка" над судьбой этого комплекса нависли тучи. Дело в том, что в марте 1961 г. успешно завершились государственные испытания зенитного ракетного комплекса С — 125 "Нева", разработанного конструкторским бюро № 1 (ныне научно-производственное объединение "Алмаз"). Этим конструкторским бюро была разработана первая отечественная зенитная ракетная система С-25 "Беркут". Разрабатываемый ЗРК С-125 предназначался для борьбы с низколетящими воздушными целями, летящими на высотах от 200 метров и выше на дальности до 10 км.

Это послужило основанием для неоднозначных оценок необходимости завершения разработки зенитного артиллерийского комплекса (ЗСУ "Шилка"), также предназначенного для борьбы с низколетящими целями. В частности, в руководящих органах страны, определявших в то время перспективу развития отечественного вооружения, было подготовлено решение о прекращении разработки ЗСУ "Шилка". Когда это решение было показано генеральному конструктору ЗРК С-125 академику А.А.Расплетину, он написал на этом документе: ’’Категорически против. ЗСУ может выполнять задачи параллельно с ЗРК С-125". Работы по созданию ЗСУ "Шилка" продолжались, и в 1962 году она была принята на вооружение.

С тех пор в течение многих лет ЗРК С- 125 и ЗСУ "Шилка" эксплуатируются в войсках, состоят на вооружении армий многих стран мира, неоднократно модернизировались. А почти через сорок лет их последние (по времени) модификации встретились на международном авиационно- космическом салонах (МАКС-99, МАКС- 2001), которые состоялись в августе 1999 и 2001 гг. в подмосковном городе Жуковском. Как известно, на подобных выставках представляются последние новинки военной техники. В 1999 г. на салоне была представлена модернизированная пусковая установка ЗРК С-125 ("Печора — 2") его мобильного варианта. ЗСУ "Шилка" (ЗСУ- 23-4М5) была дополнена ракетным вооружением, в качестве которого использовались переносные ЗРК. В августе 2001 г. на производственной площадке салона был представлен ЗРК С-125 "Печора-2" в полном составе. Экспонировалась также очередная модификация зенитной самоходной установки "Шилка М4",осуществлённая федеральным государственным предприятием "Ульяновский механический завод". Заключение академика А.А. Расплетина оказалось пророческим: ЗРК С-125, ЗСУ "Шилка" и их модификации почти сорок лет исправно несут воинскую службу.

ЗСУ "Шилка" была первой в истории развития отечественного зенитного ствольного вооружения самоходной установкой, которая могла вести эффективную стрельбу по воздушным целям в движении. Это качество зенитной установки обеспечивалось наличием систем гиростабилизации по линии прицеливания и выстрела. Установка могла также вести стрельбу по наземным целям, в том числе и легкобронированным. Установка должна была заменить используемые в полках буксируемые малокалиберные зенитные пушки и зенитные пулемётные установки. В состав ЗСУ "Шилка" входят следующие элементы:

• 23-мм счетверённая автоматическая зенитная пушка (АЗП -23-4) с боеприпасами;

• радиоприборный комплекс (РПК);

• электрогидравлические силовые следящие приводы;

• дневные и ночные приборы наблюдения;

• средства связи.

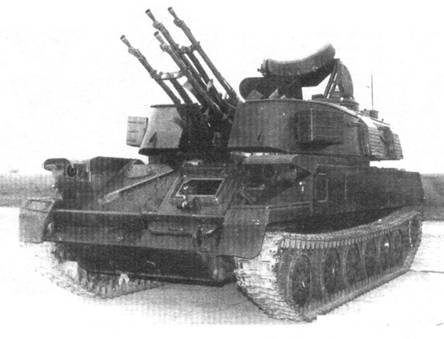

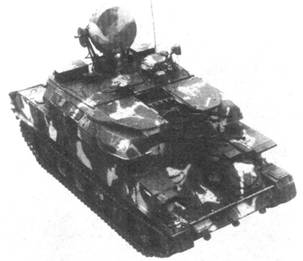

Модернизованная ЗСУ-23-4В1

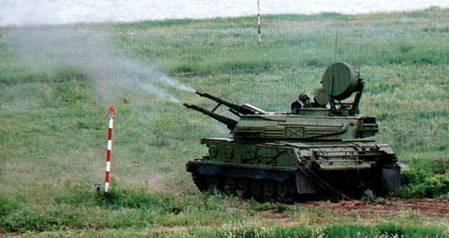

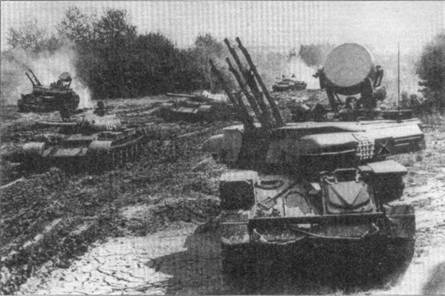

ЗСУ «Шилка» (ЗСУ-2Э-4В1) обеспечивают ПВО подразделения танкового полка на учениях

Все указанное оборудование ЗСУ "Шилка" размещено на гусеничном шасси высокой проходимости. Боевую работу зенитной установки во всех метеоусловиях обеспечивает радиоприборный комплекс, в состав которого входят: РЛС орудийной наводки, счётно-решающий прибор и визирное устройство. РЛС орудийной наводки обеспечивала обнаружение воздушной цели при круговом или секторном (в пределах 30–80 градусов) поиске по азимуту и одновременном поиске по углу места (в пределах 30 градусов), захват воздушной цели на автосопровождение и определение её текущих координат. РЛС орудийной наводки обеспечивает "захват" воздушной цели на автосопровождение на дальностях не менее 10 км при высоте полёта 2000 м и не менее 6 км при высоте полёта 50 м. Среднеквадратическая ошибка автосопровождения воздушной цели по дальности составляет 10 метров. По координатам воздушной цели, определённым РЛС орудийной наводки, счётно-решающий прибор вырабатывает упреждённые данные для наводки автоматических зенитных пушек в упреждённую точку. Автоматическая наводка пушек осуществляется с помощью силовых гидравлических приводов.

ЗСУ -23 -4 обеспечивает поражение воздушных целей, летящих со скоростью до 450 м/с, в круговой зоне обстрела по дальности — до 2500 м, по высоте до 2000 м. Зенитный автомат АЗП — 23 — 4 обеспечивает темп стрельбы — 4000 выстрелов в минуту, боекомплект установки — 2000 выстрелов. ЭСУ-23-4 состояла на вооружении мотострелковых (танковых) полков. Она входила в состав зенитной ракетно-артиллерийской батареи, которая, в свою очередь, состояла из двух взводов: взвод зенитных ракетных комплексов (ЗРК) " Стрела-1 " и взвод ЗСУ "Шилка", а в последующем — в состав зенитной батареи (6 ЗСУ) зенитного дивизиона мсп (тп). Управление батареей осуществлялось начальником ПВО полка через автоматизированный пункт управления ПУ-12 (ПУ- 12М). Команды, распоряжения и данные целеуказания поступают на ЗСУ "Шилка" с помощью радиостанций, установленных на командном пункте и боевых машинах. ЗСУ "Шилка" может использоваться не только для прикрытия подразделений полка от ударов воздушного противника, действующего на малых и предельно малых высотах во всех видах боевых действий, но и для борьбы с наземным противником, в том числе с легко бронированными целями.

Наиболее близким зарубежным аналогом ЗСУ "Шилка" в 60-е годы являлась американская 20-мм шестиствольная установка М163 ("Вулкан"). Установка состояла из 20-мм шестиствольной пушки "Вулкан" и аппаратуры управления огнём, размещённых на базе гусеничного бронетранспортёра М113А1. В систему управления огнём входили: гиростабилизированный прицел со счётно-решающим прибором, радиолокационный дальномер, прицельные устройства.

ЗСУ "Шилка" находилась на вооружении армий стран Варшавского договора, стран Ближнего Востока, Африки, Азии. В боевых условиях "Шилка" применялась в локальных арабо-израильских войнах в 60-х годах, в октябре 1973 года, в апреле-мае 1974 г. В 1973 г. (7 октября) огнём одной установки "Шилка" были уничтожены два самолёта "Фантом".

В сирийской армии батареи, вооружённые ЗСУ "Шилка", входили в состав зенитных дивизионов танковых дивизий и отдельных танковых бригад, а также использовались для прикрытия зенитных ракетных батарей ЗРК "Куб" ("Квадрат"). В ходе боевых действий при отражении налётов израильской авиации установки "Шилка" действовали автономно. Огонь по самолётам открывался с дальности 1500–2000 метров, как правило, при визуальном обнаружении воздушной цели. Необходимо, однако, отметить, что РЛС установок "Шилка" в боевых условиях практически не использовались в силу ряда причин. Во- первых, боевые действия в то время велись в основном на пересечённой местности, в том числе горной, где рельеф местности не позволял реализовать в полной мере возможности РЛС по дальности обнаружения воздушных целей (дальность прямой видимости была невелика). Во- вторых, сирийские боевые расчёты зенитных установок были недостаточно подготовлены к работе на сложной технике, и поэтому использованию РЛС они предпочитали более простое визуальное обнаружение воздушных целей. В-третьих, РЛС установок "Шилка" имют ограниченные поисковые возможности без предварительного целеуказания, которое в тех условиях отсутствовало. Тем не менее, несмотря на перечисленные ограничения, как показал опыт боевых действий, "Шилка" оказались достаточно эффективным средством, особенно для борьбы с внезапно появляющимися низколетящими воздушными целями. Боевая эффективность ЗСУ "Шилка" во время этих военных конфликтов составила 0,15 — 0,18 на одну установку. При этом на каждую сбитую воздушную цель было израсходовано от 3300 до 5700 снарядов. В течение октября 1973 г. из 98 самолётов, сбитых средствами ПВО Сирии (ЗРК "Квадрат", переносные ЗРК "Стрела- 2М", ЗСУ "Шилка"), на долю ЗСУ "Шилка" пришлось 11 сбитых целей. За апрель-май 1974 г. из 19 сбитых самолётов доля ЗСУ ’’Шилка" составила 5 самолётов. Кроме того "Шилка" показала себя высокоманевренным средством, обеспечивающим хорошую проходимость в условиях пустыни и горной местности. Установка надёжно работала в тяжёлых условиях жаркого климата северной Африки.

ЗСУ ’’Шилка" широко применялась в боевых действиях в Афганистане. Однако здесь она использовалась не как зенитное средство, а как высокоэффективное оружие для поражения наземных целей. В этой связи необходимо отметить, что огонь зенитной установки "Шилка" помимо собственно боевого эффекта (огневое поражение объекта, в том числе бронированного) оказывал на противника ещё и сильное психологическое воздействие ("море огня", создаваемое стрельбой скорострельного зенитного автомата, зачастую вызывало панику у противника и приводило его ко временной потере боеспособности).

После принятия ЗСУ 23-4 на вооружение ПВО Сухопутных войск этот комплекс прошёл несколько модернизаций. Первая модернизация осуществлялась в 1968–1969 гг., в результате этой модернизации были улучшены эксплуатационные и эргономические характеристики установки, улучшены условия обитания для расчёта, увеличен (с 300 до 450 часов) ресурс газотурбинного агрегата. Для наведения РЛС сопровождения на визуально обнаруженную воздушную цель в установку был введён командирский прибор наведения. Модернизированная зенитная установка получила наименование ЗСУ — 23 — 4В.

Дальнейшая модернизация ЗСУ "Шилка" (1970–1971 гг.) осуществлялась в направлении усовершенствования счётно-решающего прибора и повышения надёжности работы радиоэлектронной аппаратуры. Был также увеличен ресурс газотурбинного агрегата с 450 до 600 часов. ЗСУ с этими усовершенствованиями получила наименование ЗСУ-2Э-4В1. Следующая модернизация установки, проведенная в 1971–1972 гг., обеспечила повышение живучести пушечных стволов (с 3000 до 4500 выстрелов), был также увеличен ресурс газотурбинного агрегата (с 600 до 900 часов). Установка получила название ЗСУ- 23-4М1. В 1977–1978 гг. ЗСУ "Шилка" была оснащена наземным радиозапросчиком "Лук" системы радиолокационного опознавания воздушных целей по признаку "свой-чужой". Эта модификация получила наименование ЗСУ — 23-4M3.

Учёт опыта боевых действий в горной местности (Афганистан) был реализован при очередной модернизации в 1978–1979 гг. Эта модернизация была направлена на расширение боевых возможностей зенитной установки по борьбе с наземными целями в любых условиях ведения боевых действий.

С этой целью из корпуса установки был удалён радиоприборный комплекс и связанная с ним аппаратура. За счёт этого был увеличен возимый боекомплект (с 2000 до 3000 выстрелов), а также введена аппаратура ночного видения, обеспечивающая возможность ведения стрельбы по наземным целям в ночных условиях. Эта модификация получила наименование ЭСУ-23-4М2.

Многолетний опыт эксплуатации и боевого применения ЗСУ "Шилка" показал, что у неё имеются определённые недостатки:

— малая зона эффективного обстрела воздушных целей;

— недостаточное могущество снаряда для поражения новых типов целей;

— пропуски воздушных целей необстрелянными из-за невозможности их своевременного обнаружения собственными средствами.

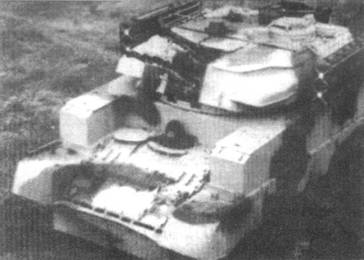

30У-23-4М1 армии Ирака, 1991 г.

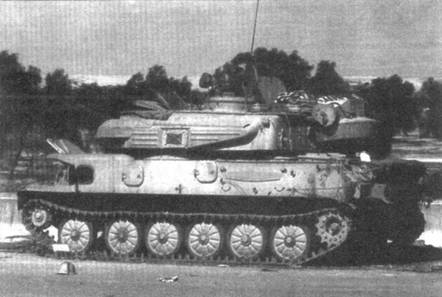

ЗСУ-2Э-4В1 сирийской армии

На основе обобщения опыта эксплуатации и боевого применения ЗСУ "Шилка" были сделаны выводы, что новый зенитный комплекс этого класса должен быть максимально автономным, обеспечивать самостоятельное обнаружение низколетящих целей с помощью собственных средств обнаружения, иметь более дальнобойные средства поражения самолётов и вертолётов. С целью расширения зоны обстрела воздушных целей (обеспечения поражения до рубежа применения ими бортового оружия по прикрываемым объектам) было признано целесообразным поставить на ЗСУ дополнительное ракетное вооружение с системой оптического визирования и радиоуправления ЗУР. В результате анализа этих выводов были сформированы требования к новому комплексу этого типа. Им стал зенитный пушечно-ракетный комплекс "Тунгуска".

В то же время жизнь показала, что модернизационный потенциал ЗСУ "Шилка", принятой на вооружение около сорока лет тому назад, ещё не исчерпан. Так, на международном аэрокосмическом салоне (МАКС-99), состоявшемся в подмосковном городе Жуковском в августе 1999 г., была представлена новая модификация зенитной самоходной установки "Шилка" (ЗСУ-2Э-4М5). "Шилка" превратилась в пушечно-ракетный комплекс, т. к. в дополнение к штатному пушечному вооружению на боевой машине установлены зенитные управляемые ракеты переносных ЗРК типа "Стрела-2", "Игла". Эта модификация ещё раз подтвердила, что ЗСУ "Шилка" является образцом — долгожителем.

Интересно отметить, что волны политических преобразований, которые потрясли нашу страну в конце XX века (распад СССР, образование на его месте независимых государств с национальными армиями) докатились и до комплекса — долгожителя ЗСУ-23-4. На Украине в конце 90-ых годов на основе ЗСУ "Шилка" на Харьковском заводе им. Малышева разработан ракетно-артиллерийский комплекс "Донец". В этом комплексе используются основные элементы следующих образцов советской военной техники:

• артиллерийская башня ЗСУ 23-4 "Шилка";

• ЗУР зенитного ракетного комплекса "Стрела- 1 °CВ";

• гусеничное шасси дизельного танка Т-80УД.

Отличительной особенностью этого комплекса "Донец" является то, что по бокам артиллерийской башни с четырьмя 23-мм пушками установлены два спаренных пусковых устройства с зенитными управляемыми ракетами ЗРК "Стрела- 1 °CВ". Артиллерийское вооружение обеспечивает поражение воздушных целей на дальности до 2,5 км, по высоте — до 2 км. Ракеты обеспечивают поражение воздушных целей на дальности до 4,5 км, по высоте до 3,5 км. Боекомплект артиллерийских выстрелов увеличен до 4000 шт.

В комплексе установлена аппаратура, обеспечивающая приём целеуказания от внешних источников. В шасси комплекса также внесены изменения — добавлен вспомогательный двигатель, обеспечивающий работу основной аппаратуры боевой машины на стоянке при выключенном маршевом двигателе. Экипаж — три человека, масса — 35 тонн. Организационно в состав зенитной ракетной батареи входят шесть боевых машин "Донец" и одна машина управления (также на шасси танка Т-80). На машине управления размещена трёхкоординатная РЛС обнаружения. При создании комплекса "Донец" предполагалось, что он будет поставляться на экспорт в страны, которые ранее приобрели танки, изготовленные на Харьковском заводе. В частности, Пакистан, закупивший уУкраины партию из 320 танков Т-80УД.

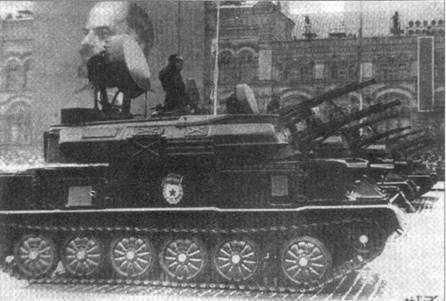

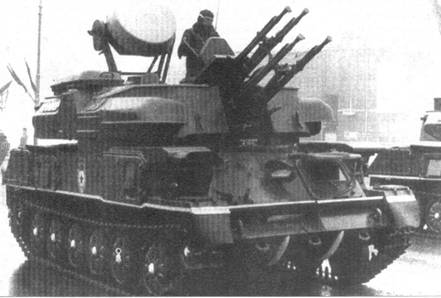

ЗСУ-2Э-4М1 на параде на Красной площади

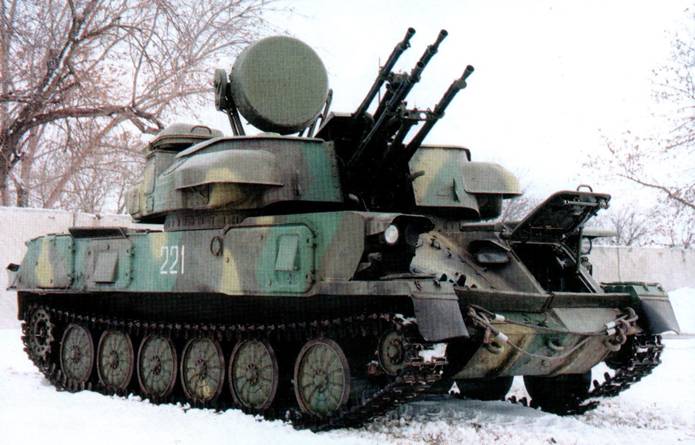

Модернизированная «Шилка» (ЭСУ-23-4М5), представленная на МАКС-99

Ракетно-артиллерийский комплекс «Донец»

На 1-й, 2-й и 4-й стр. обложки фото А. Чирятникова

Константин Ромасев
