После Второй мировой войны французы среди первых приняли на вооружение единый пулемет (Германия, где собственно появился тип «единого пулемета», в тот период своей армии официально еще не имела). Видимо, поэтому он нес черты старых, довоенных идей, во Франции же и реализованных — одна модель, которая может использоваться в качестве ручного пулемета с легким стволом и сошками и в качестве станкового с тяжелым стволом и на станке. Именно так выглядел пулемет АА52 (или ААТ, т. е. Arme Automatique Transformable — «автоматическое оружие изменяемой конфигурации»), разработанный на государственной оружейной фабрике в Шательро. Принятие нового пулемета ускорил опыт Индо-Китайской кампании начала 1950-х гг., показавший сложности использования частями разнотипных пулеметов. При этом конструкцию постарались максимально удешевить в производстве — скажем, ствольная коробка сварена из двух штампованных деталей. Производство пулемета передали на фабрику в г. Туле. Первоначально АА52 или АА F1 выпускался под французский патрон 7,5x54 Mle 1929, затем появилась модель NF1 (АА NF1) под патрон 7,62x51 НАТО, выпускавшаяся «GIAT — Индастриз». К настоящему времени ААТ устарел, но продолжает использоваться. К тому же он интересен своей системой.

Пулемет имеет два варианта ствола: тяжелый для использования в варианте станкового и облегченный укороченный — в варианте ручного. Для смены ствола необходимо нажать на его защелку (в ранних образцах защелка оттягивается назад), а затем повернуть рукоятку для переноски по часовой стрелке и вынуть ствол вперед.

Работа автоматики основана на принципе отдачи полусвободного затвора. Дабы предотвратить разрывы гильзы при ее извлечении, в патроннике имеется несколько «канавок Ревелли» на половину его длины. Пороховые газы входят в продольные канавки и гильза «плавает» в патроннике за счет равного давления газов на ее стенки снаружи и изнутри, следовательно, может двигаться относительно свободно. Тем не менее «прихват» гильзы в патроннике случался чаще, чем хотелось бы. Для замедления отпирания канала ствола применяется составной затвор с перераспределением энергии между его частями. Передняя его часть (боевая личинка) соединена с задней (остовом) рычагом. Короткая часть рычага находится в боковом вырезе ствольной коробки, а длинная — против массивного остова затвора. Давление газов воздействует на зеркало затвора, и рычаг вынужден перемещаться, придавая ускорение остову затвора и задерживая его боевую личинку до тех пор, пока рычаг не выйдет из паза. Затем весь затвор отбрасывается назад за счет остаточного давления. Стреляная гильза удерживается выбрасывателем на зеркале затвора до тех пор, пока она не ударится об отражатели в задней части лотка подавателя и будет выброшена вниз. Амортизатор в задней части ствольной коробки обеспечивает плавное возвращение затвора вперед. О пулемете ААТ установилось мнение, что он «работает на пределе надежности», что заметно помешало его распространению. Зазор между зеркалом затвора и дном гильзы требует постоянной регулировки в ходе эксплуатации. При его нарушении или производственных дефектах гильзы возможны ее разрывы.

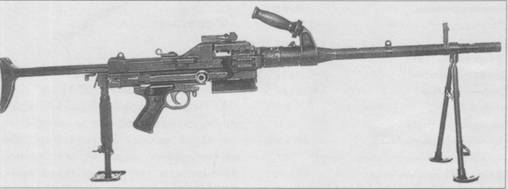

Единый пулемет ААТ MLE F1 в варианте ручного на сошках и задней опоре

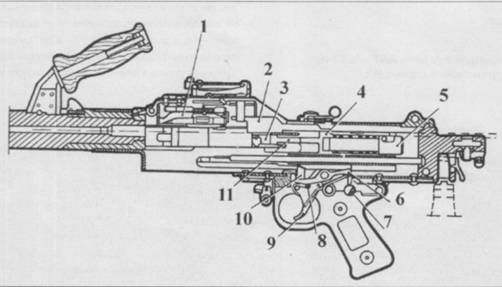

Разрез единого пулемета ААТ (АА52)

1 — подаватель, 2 — кулачковый выступ, 3 — боевая личинка затвора, 4 — остов затвора, 5 — амортизатор, 6 — шептало, 7 — предохранитель, 8 — ролик, 9 — спусковой крючок, 10 — разобщитель, 1 1 — замедлитель

Работа системы питания пулемета ААТ. Слева показана последовательность подачи патронов:

1-захваты, 2-палец ползуна, 3-рычаг подачи, 4-кулиса рычага подачи, 5-фигурный паз остова затвора

«Свободно плавающий» ударник подается вперед только тогда, когда рычаг, удерживающий части затвора порознь, повернется в пазах ствольной коробки на конечном этапе движения вперед и освободит проход для бойка ударника. Пулемет предназначен для стрельбы с темпом около 900 выстр./мин. только в непрерывном режиме. Для обеспечения зацепления шептала с боевым взводом затвора используется управляемое шептало с разобщителем, приводящим само шептало в нужное положение. Шептало представляет собой рычаг, вращающийся вокруг средней точки. Задний его конец соединяется с боевым взводом затвора и называется носиком шептала. Передняя часть (хвост) находится над спусковым крючком. При нажатии на крючок хвост шептала поднимается, а носик опускается. Затвор освобождается и начинает движение. Присоединенный к спусковому крючку разобщитель в это время движется вниз. Разобщитель имеет пружину, поворачивающую его под хвостик шептала. При возвращении спускового крючка вперед разобщитель идет вверх и не дает упасть хвостику шептала. При откате затвор возвращается и давит на разобщитель, отводя его назад и сжимая пружину, таким образом освобождается хвост шептала, который снижается. Носик шептала поднимается и, как только затвор, пройдя над ним, начинает движение вперед, носик шептала готов перехватить боевой взвод затвора. Так исключается повреждение шептала. Спусковой механизм снабжен кнопочным предохранителем в верхней части пистолетной рукоятки: для постановки оружия на предохранитель кнопку нужно нажать влево (при этом запирается спусковой крючок), для перевода в положение «огонь» — вправо.

Для питания пулемета применяют французскую звеньевую ленту, разработанную на основе американской М1 3, но более гибкую. Палец подавателя, смещающего ленту, приводится в действие качающимся рычагом, на конце которого имеется ролик, движущийся по фигурному вырезу вверху затвора — так продольное движение затвора преобразуется в поперечное смещение подавателя. Лента укладывается в патронную коробку, крепящуюся с левой стороны пулемета. В варианте ручного пулемета масса и форма коробки делают переноску пулемета не слишком удобной для одного бойца, так что пулеметчики порой предпочитали перебегать со свисающей из пулемета лентой, нежели пользоваться коробкой. Стрельба из АА52 ведется 7,5-мм патроном с обыкновенной (масса пули 9,07 г), трассирующей (9,4 г), бронебойной (9,4 г, с упрочненным стальным сердечником), или зажигательной пулей.

Прицельные приспособления — мушка и укрепленный на крышке приемника секторно-рамочный прицел, насеченный от 200 до 2000 м. Пулемет снабжен выдвижным металлическим прикладом. В варианте ручного пулемета на затыльнике ствольной коробки крепится откидная задняя опора с регулировочным винтом.

В станковом варианте пулемет крепится на треножный станок французской разработки (масса станка 10,6 кг) или американский М2 (1 1,4 кг). АА F1 и NF1 ставились также на танки и бронемашины в качестве спаренных или зенитных (на шкворневых или турельных установках).

Французский десантник с пулеметом ААТ на плече

ААТ состоит на вооружении Франции и некоторых из ее бывших североафриканских колоний. Видимо, для продления срока службы 7,5-мм пулеметов (а к таковым относится и оставшийся в колониях устаревший ручной Mle 1924/29 «Шательро») фирма «Джулио Сеникс» предложила вариант патрона 7,5x54 с бронебойной подкалиберной пулей — головка бронебойного сердечника выступает из цилиндрической оболочки, имеющей отверстие в донной части, в результате сердечник при попадании в цель не тратит энергию на выход из оболочки.

Патрон 7,62x51

Масса пулемета без сошек, кг

с легким стволом 9,15

с тяжелым стволом 10,55

Масса пулемета с сошками, кг

с легким стволом 9,97

с тяжелым стволом 1 1,37

Масса ствола, кг

легкий 2,85

тяжелый 4,25

Длина пулемета с прикладом, мм

легкий ствол 1 145

тяжелый ствол 1245

Длина ствола без пламегасителя, мм

легкий ствол, 500

тяжелый ствол 600

Нарезы, правосторонние 4

Длина хода нарезов, мм 305

Начальная скорость пули 830 м/с.

Темп стрельбы, выстр./мин 900

Прицельная дальность v (с тяжелым стволом, со станка) 2000 м

Эффективная дальность стрельбы, м

с легким стволом 800

с тяжелым стволом 1200

Емкость ленты, патронов 50 /200

Масса треножного станка, кг 10,6

Порядок разряжания

Отвести назад рукоятку взведения, затем вернуть ее в крайнее переднее положение и нажать кнопку предохранителя влево. Нажать защелку крышки приемника (сверху ствольной коробки) и открыть крышку. Снять ленту из приемника вверх. Осмотреть направляющую приемника, закрыть крышку. Нажать кнопку предохранителя вправо, отвести рукоятку взведения назад, удерживая ее, нажать спусковой крючок и плавно вернуть рукоятку взведения в переднее положение.
