Германская армия вступила во Вторую мировую войну с единым пулеметом MG34 со сменным стволом. Это было достаточно эффективное в бою, но сложное в уходе и сравнительно дорогое в производстве оружие. На основании боевого опыта в 1941 г. германская армия выдала заказ на пулемет, который сохранял бы все достоинства MG34, но был бы проще для массового производства. Для помощи компаниям «Маузер», «Рейнметалл» и «Гросфусс» в его разработке привлекли специалистов по холодной штамповке металлических деталей. Пулемет MG39/41 «Гросфусс» был выбран для принятия на вооружение и после доработки в начале 1942 г. принят под обозначением MG42. Он зарекомендовал себя мощным и надежным оружием поля боя. При этом широкое использование штамповки и точечной сварки, отказ от станочной обработки ряда деталей намного снизили время и себестоимость производства. До конца войны было выпущено около 400 000 пулеметов MG42. За высокий для пехотного оружия темп стрельбы (до 1300 выстр./мин) он получил прозвище «пила Гитлера». По окончании войны конструкция ряда узлов MG42 была использована в разных странах при разработке собственных единых пулеметов. После вступления ФРГ в НАТО германские военные специалисты приняли решение модернизировать MG42 и принять его в качестве единого пулемета. Тем более, что при этом можно было модернизировать сохранившиеся пулеметы и быстро развернуть производство. В 1959 г. фирма «Рейнметалл» в Оберндорфе провела модернизацию, пулемет получил обозначение MG 1.

Первоначально в пулемете MG1 использовался патрон 7,92x57 «маузер». Модификация MG1A1 (коммерческое обозначение MG42/58) была переделана под патрон 7,62x51 НАТО и имела хромированный канал ствола. Изменение мощности патрона заставило переделать надульник. Были изменены сошки (хотя они остались взаимозаменяемы с сошками MG42) и внешняя отделка деталей. MG1A2 (MG42/59) получил утяжеленный затвор, фрикционный буфер затвора, использовал германскую нерассыпную ленту DM6 на 50 патронов или американскую рассыпную звеньевую ленту М13 (германское обозначение DM 1). Модификация MG1A3 имела небольшие изменения спускового механизма, затвора (сменный комплект затвор-буфер), выбрасывателя, надульника и сошек для упрощения производства и использовала только непрерывную патронную ленту. MG1А4 и А5 предназначались для установки на танки и бронемашины.

Параллельно с этими разработками пулеметы MG42 переделывались под 7,62-мм патрон НАТО и получали обозначение MG2.

MG3 (Maschinengewehr-3 — «пулемет третьей модели») был создан на основе MG1A2 и поступил на вооружение в 1 968 г. в качестве пулемета отделений (на сошках) и ротного пулемета (со станком). Он может использовать как немецкие ленты DM1 или DM6, так и не рассыпную германскую DM 13 и американскую М13. Введено крепление для патронной коробки — постоянное положение патронной коробки относительно пулемета лучше позволяет предотвратить заедания при подаче и засорение приемника. Кроме того, ввели откидной зенитный прицел и стопорную собачку патронной ленты для удержания ее при поднятой крышке ствольной коробки. Заметим, что фирма «Рейнметалл» в 1960-е гг. пыталась возродить облегченный единый пулемет MG45 с полусвободным затвором, но ее модель MG60-02 осталась опытной.

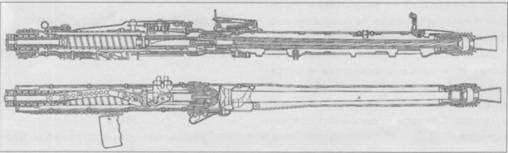

Продольные разрезы пулемета MG42 (MG1)

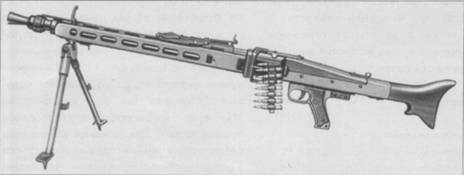

Единый пулемет MG3 на сошках

Работа автоматики и узла запирания пулемета MG42 (MG1, MG3) А — запирание канала ствола при приходе подвижной системы в крайнее переднее положение, Б — канал ствола заперт, В — отпирание канала ствола при отходе подвижной системы назад 1 — ствольная коробка, 2 — запирающие ролики, 3, 6 — боевая личинка затвора, 4 — остов затвора, 5 — ударник, 7 — отпирающая поверхность короба.

Расчет единого пулемета MG1 на учениях. Заметим штурмовую винтовку G1 (FAL) на сошках у помощника пулеметчика этакий эрзац ручного пулемета

Работа автоматики MG3 основана на отдаче ствола с коротким ходом. Цикл стрельбы начинается с взведения с помощью Т-образной рукоятки затвора, который становится на боевой взвод. Только после того, как затвор окажется в заднем положении, можно перевести кнопочный предохранитель, смонтированный сверху пистолетной рукоятки, влево — предохранитель запрет шептало. Патронная коробка с лентой с открытым звеном крепится к пулемету с левой стороны, открытая крышка коробки служит направляющим лотком ленты. Патроны в ленте должны подаваться в приемник открытой стороной звеньев вниз так, чтобы лента находилась поверх патронов. Неправильная установка приведет к немедленному отказу пулемета. Если лента установлена правильно, лапка подавателя толкает ее в приемник. Крышка ствольной коробки одновременно является крышкой приемника, в задней части имеет защелку. После установки ленты нужно закрыть крышку, и пулемет готов к стрельбе.

Выстрел — с заднего шептала. При нажатии на спусковой крючок носик шептала опускается, отпуская с боевого взвода затвор, который, двигаясь вперед, извлекает патрон из ленты и досылает его в патронник.

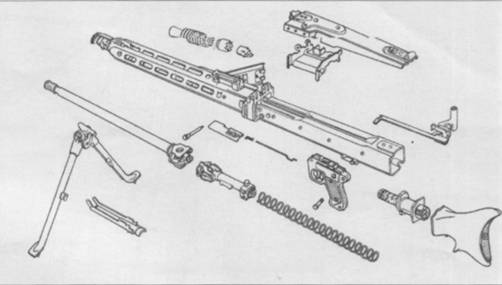

Взрыв-схема пулемета MG3

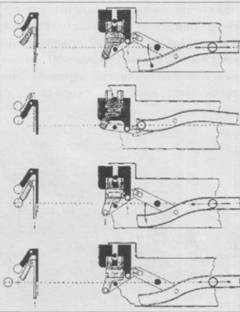

Работа системы питания пулемета MG42 (MG1, MG3). Слева показана последовательность подачи патронов

Самым оригинальным в пулемете является его узел запирания. Впервые система запирания с помощью разводимых в стороны роликов запатентована Маузером в 1910 г. и Баррези в Италии в 1928 г., затем развита и запатентована Э. Штеке в Польше уже перед Второй мировой войной. Наконец, в 1 937 г. доктор Грюнер разработал узел запирания к опытному пулемету фирмы «Гроссфус». Боевая личинка затвора с обеих сторон имеет фигурные пазы, идущие вперед и внутрь ее корпуса. В каждом пазу помещается запирающий ролик. Когда затвор движется вперед, втулка ударника, приводимая в движение возвратно-боевой пружиной, толкает ролики в пазы. Боевая личинка упирается в казенник ствола, а ролики входят в фигурные пазы казенника, давление на них усиливается наклонной плоскостью втулки ударника. Ролики заходят в пазы казенника, и занимают крайнее выдвинутое положение в фигурных вырезах боевой личинки. Таким образом, ствол и затвор оказываются сцеплены. До запирания ролики мешают ударнику пройти наружу из своей втулки, как только ролики расходятся, боек ударника проходит между ними и накалывает капсюль патрона. Таким образом предотвращается возможность выстрела при неполностью запертом затворе.

После выстрела ствол с затвором движутся назад. Для придания стволу дополнительной энергии движения служит усилитель отдачи в надульнике. Регулятор надульника позволяет менять скорость отката подвижной системы и тем самым менять темп стрельбы или приспосабливать автоматику к работе в различных условиях. Ролики держат боевую личинку в сцеплении с казенником в течении первых 8 мм длины отката. Затем на ролики действуют выступы в ствольной коробке и они выдавливаются внутрь по пазам в казеннике и боевой личинке. Втулка ударника в это время отходит назад вместе с остовом затвора. Ускорение отката затвора после расцепления со стволом в MG3 реализовано достаточно просто. Ролики движутся в пазах казенника и вырезах боевой личинки одно и тоже время. Однако длина пазов в казеннике больше длины вырезов личинки. Поэтому последняя ускоряется относительно ствола. Роликовый узел запирания и рычажный подаватель обеспечивают плавную работу, без задержек и значительного трения, обеспечивая в то же время достаточную площадь опорной поверхности и малую длину узла запирания. Ствол после отпирания проходит еще 21 мм, после чего возвратная пружина ствола посылает его в переднее положение. Стреляная гильза зажимается выбрасывателем, расположенном на зеркале затвора. Отражатель представляет собой рычаг из двух частей. Задняя часть работает от пружины амортизатора, в результате передняя часть выходит на уровень казенного среза ствола, поворачивает гильзу и удаляет ее вниз. Возвратно-боевая пружина выполнена сильной и подает затвор в переднее положение с большой скоростью.

Движение ленты обеспечивается стойкой в верхней части затвора, движущейся в криволинейном канале рычага подачи. Этот рычаг находится под крышкой ствольной коробки и может вращаться вокруг своей задней части. При работе затвора передок рычага подачи движется по ствольной коробке и приводит в действие рычаг, прикрепленный к ползуну приемника. Ползун приемника имеет два комплекта пружинных пальцев, установленных с каждой стороны центрального шарнира ползуна. Таким образом, когда один комплект пальцев выдвигается и поддерживает патроны в ленте, другой комплект втягивает ленту в пулемет. Каждый комплект пальцев продвигает ленту на полшага. Такое разделение нагрузки приводит к снижению сил, действующих на ленту и механизм подачи, исключает дерганье ленты и обеспечивает плавную подачу боеприпасов к пулемету.

Высокий темп стрельбы обусловил значительную скорость движения затвора, и поэтому связь между шепталом спуска и боевым взводом затвора должна осуществляться всей плоскостью соприкасающихся поверхностей. Чтобы предотвратить повреждение шептала и боевого взвода, ударно-спусковой механизм имеет управляемое шептало, поднимающееся в определенную точку в соответствии с положением движущегося затвора. Это обеспечивает полное соприкосновение рабочих поверхностей двух элементов. Спусковой крючок соединен с разобщителем, имеющим собственную пружину, которая толкает его вперед. Хвост шептала проходит через разобщитель, а Т-образный стержень на его конце ограничивает поворот разобщителя вперед. Передняя часть разобщителя имеет выступ. Когда стрелок нажимает спусковой крючок, последний вращается на оси и толкает хвост шептала вверх, а другой его конец, носик, опускается вниз, освобождая боевой взвод затвора. Под действием возвратно-боевой пружины затвор идет вперед. Пружина поворачивает разобщитель, выступ разобщителя оказывается под Т-образным стержнем хвоста шептала.

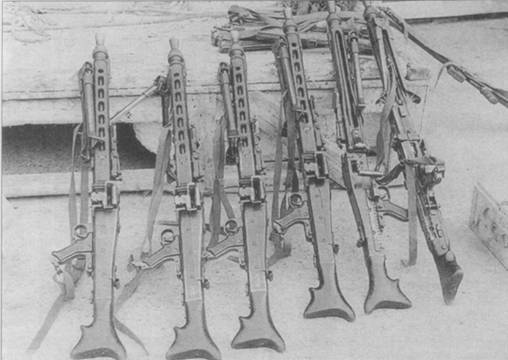

Единые пулеметы MG3 сил береговой обороны Норвегии

Расчет пулемета MG3 на учениях.

Пулемет снабжен насадкой для холостой стрельбы

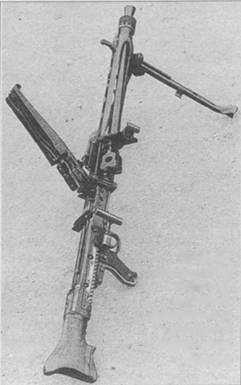

Единый пулемет MG3 с открытой крышкой приемника и готовым к извлечению стволом

Когда стрелок отпускает спусковой крючок, хвост шептала опускается на выступ разобщителя. Поэтому носик шептала не может подняться, чтобы перехватить боевой взвод затвора. Вращение спускового крючка толкает прикрепленный к нему разобщитель вверх к накатывающемуся над ним затвору. При откате затвор бьет по головке разобщителя и вращает его обратно. Это освобождает боевой взвод из-под хвоста шептала, который затем опускается, а носик шептала поднимается вверх и встает на пути движения затвора. К тому времени, когда затвор снова начинает движение вперед, носик шептала поднят полностью и подставляет всю свою переднюю плоскость боевому взводу. Таким образом предотвращаются поломки, неизбежные при взаимодействии поверхностей неравной площади на высоких скоростях их движения.

Любопытным элементом MG1A3 было введение двух комплектов затвор-буфер для изменения темпа стрельбы: затвор V550 массой 550 г и пружинный буфер N дают темп стрельбы 1 1 50-1 350 выстр./мин, тяжелый затвор V950 массой 950 г и фрикционный буфер R — 750–950 выстр./мин.

Мушка пулемета находится на переднем конце кожуха ствола на откидной пластине, секторный прицел — на основании на крышке приемника. Прицел MG3 насечен от 200 до 1 200 метров. Зенитный ракурсный прицел в виде фигурной рамки шарнирно крепится впереди секторного прицела. Приклад с характерной формой «рыбий хвост» находится на продолжении линии оси канала ствола.

Ствол должен заменяться при стрельбе короткими очередями с темпом около 200–250 выстрелов в минуту после отстрела 150 патронов или 3-х лент по 50 патронов. Запасной ствол носится в специальном контейнере. Смена ствола производится быстро и весьма проста. Пулемет взводится, а фиксатор ствола, находящийся с правой стороны кожуха ствола, откидывается вперед. Казенник ствола выдвигается наружу вправо и ствол вынимается движением назад. Новый ствол вставляется дульной частью через фиксатор в кожух, казенник ставится сквозным поперечным отверстием вертикально, фиксатор закрывается.

MG3 достаточно компактен — его ширина с приемником не превышает 1 30 мм. Кожух ствола защищает стрелка от ожогов и позволяет вести стрельбу с ходу или, скажем, зенитный огонь с плеча второго номера расчета.

Пулемет устанавливается на складном треножном станке, при этом он может использоваться с перископическим прицелом — прием, также идущий от мировой войны. Люлька с пулеметом крепится на вилке вертлюга. На поперечной штанге горизонтальной наводки имеются подвижные ограничители рассеивания, монтируется винтовой механизм вертикальной наводки и механизм автоматического рассеивания. Обе задние ноги станка регулируемые, на передней укреплены легкие пластиковые амортизаторы для удобства переноски сложенного станка за спиной. Зенитной стойки нет. Кроме треножного станка к MG3 разработан ряд других установок различного назначения, включая тумбовую спаренную зенитную, на которую кроме MG3 можно ставить MG42 — как модернизированные, так и «родные». Ряд шкворневых и тумбовых установок разработала для MG1 и MG3 фирма KUKA.

Модификации MG3A1 и АЗ представляют собой танковые пулеметы и имеют те же отличия, что и MG1А4. Они используются на танках и бронемашинах в качестве спаренных, турельных, дистанционно управляемых. «Рейнметалл» разработала также облегченный пулемет MG3e, но в серию он не пошел.

MG1 (MG42/59) и MG3 состоят на вооружении в ФРГ, Австрии, Австралии (только танковые), Бирме, Гвинее-Биссау, Дании (М62), Иране, Испании, Италии, Капе-Верде, Мавритании, Мозамбике, Нигерии, Норвегии, Пакистане, Португалии, Саудовской Аравии, Судане, Того, Турции, Чили. В ряде стран пулеметы приспосабливали к своим станкам. MG 1А2 с тяжелым затвором выпускались по лицензии в Италии и Австрии (MG74 «Штейр»), MG3 — в Греции, Италии (ML42/59, выпускался «Пьетро Беретта», «Луиджи Франки», «Уайтхед Мотофайдес»), Португалии, Турции (со станком германского образца). Пулеметы итальянского производства поставлялись в Австрию, которая не могла официально закупать оружие в самой Германии. Пулеметы этой системы выпускались также в Испании, Пакистане (MG1A3P), Чили — сочетание хороших боевых качеств и относительной дешевизны массового производства делали систему весьма привлекательной. С начала 1950-х гг. копии MG42 выпускались в Югославии (7,92-мм модель под обозначением М53) и в Швейцарии (7,5-мм MG51). Югославский М53, известный также под названием «Сарак» Ml 953 использовался на станке по типу германского времен Второй мировой, ленточный приемник мог заменяться дисковым магазином на 50 патронов. Кроме него в текущей гражданской войне в Югославии нашли себе применение и другие модификации MG42 и MG1.

Переноска единого пулемета MG3 за ремень

Стрельба из пулемета MG3 по воздушной цели с использованием штатного зенитного прицела и импровизированного «вертлюга»

Единый пулемет М53 на учениях армии Югославии…

…и такой же М53 у хорватских националистов во время гражданской войны в Югославии

MG42/59 в армии Нигерии

Немало «родных» MG42 оказалось в странах «третьего мира» — после Второй мировой войны как СССР, так и США со своими союзниками передавали трофейное вооружение «дружественным» режимам и партизанам. MG1, MG3 и их модификации остались, по сути, последними едиными пулеметами с автоматикой на основе отдачи ствола.

Патрон 7,62x51 НАТО

Масса пулемета без сошек, кг 10,5

Масса пулемета с сошками, кг 11,05

Масса ствола, кг 1,8

Длина пулемета, мм 1225

без приклада 1097

Длина ствола, мм 565

Начальная скорость пули, м/с 820

Темп стрельбы, выстр./мин 700-1300

Прицельная дальность, м

с сошек 800

со станка 2200

Дальность убойного действия пули, м 3750

Емкость ленты, патронов 50

Порядок разряжания

Отвести назад рукоятку взведения, нажать влево кнопку предохранителя. Нажать защелку в задней части короба и откинуть вверх крышку приемника. Снять ленту с лотка приемника. Сдвинуть вперед замок кожуха ствола (с правой стороны короба) настолько, чтобы ствол отсоединился и мог быть смещен в поперечной плоскости, чтобы осмотреть патронник. Сдвинуть назад замок и вернуть ствол на место. Убедиться в отсутствии патрона в приемнике и направляющем пазе, закрыть крышку приемника. Нажать кнопку предохранителя вправо, удерживая рукоятку взведения, нажать спусковой крючок и вернуть рукоятку взведения в переднее положение.

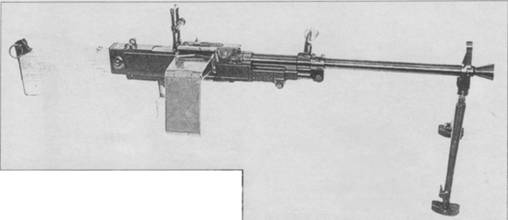

Единый пулемет Vz.59 в варианте ручного (VZ.59L) на сошках

Стрельба из пулемета Vz.59L
