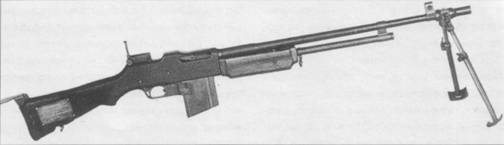

Ручной пулемет BAR, от которого MAG позаимствовал систему автоматики и запирания канала ствола

Разработка единого пулемета MAG (Mitrailleuse a Gas — «пулемет газоотводной системы», другой вариант — Mitrailleuse d'Appui General — «пулемет общего назначения») развернулась на FN в начале 1 950-х гг. под руководством главного конструктора М. Эрнеста Вревье. За основу были взяты системы автоматики и запирания, амортизатор отдачи и крепление сменного ствола ручного пулемета Браунинга, выпускавшегося FN до этого, и система ленточного питания германского MG42. Результатом стал пулемет, признанный одним из лучших в мире и остающийся таковым до сих пор.

Ствол имеет в казенной части резьбу для скрепления с муфтой. На левой стенке ствольной коробки установлен замыкатель для фиксации муфты и предотвращения ее проворачивания. Основание рукоятки для переноски прикрепляется к фланцам муфты ствола и поворотом рукоятки ствол запирается в ствольной коробке. В этом положении рукоятка не закрывает линию прицеливания. Еще одно важное наследие Второй мировой войны — применение штамповки, точечной сварки и клепки без снижения надежности работы. Ствольная коробка изготовлена из деталей, отштампованных из стального листа, скрепленных заклепками. Однако ряд ответственных деталей по-прежнему изготовлен фрезеровкой из стальных заготовок. Конструкция получилась тяжеловатой, но прочной. В передней части она усилена для установки муфты ствола, а в задней части — для установки приклада и демпфера. Выступы на внутренних стенках ствольной коробки служат направляющими для затвора и затворной рамы. В правой стенке ствольной коробки имеется вырез для движения рукоятки затворной рамы, в нижней части — окно для выбрасывания стреляных гильз.

Канал ствола хромирован. Газоотводный узел расположен под стволом и включает газовый регулятор. Пороховые газы поступают в цилиндрическую муфту регулятора. Внутри нее перемещается газовый поршень, а сама муфта имеет три выпускных отверстия. При стрельбе из вычищенного и холодного оружия большая часть пороховых газов выходит через эти отверстия наружу, и только минимально необходимое их количество расходуется для работы автоматики. Нагрев деталей автоматики, образование нагара, попадание песка и т. п. увеличивают силу трения и вызывают необходимость повысить давление пороховых газов. Для этого необходимо повернуть рычажок газового регулятора, после чего газовая муфта продвинется вдоль газовой каморы и произойдет последовательное закрытие выпускных отверстий. Пороховые газы начинают поступать к газовому поршню в большем объеме. Такое устройство позволяет регулировать темп стрельбы в пределах 600-1000 выстр./мин. На дульном срезе ствола установлены мушка и пламегаситель с прорезями.

Схема газоотводного узла пулемета MAG:

1-регулировочная втулка, 2-винт подачи, 3-обойма, 4-выпускное кольцо, 5-входной патрубок, 6- газовая муфта, 7-газовый поршень.

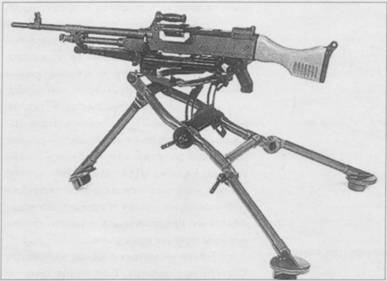

Единый пулемет FN MAG на треножном станке

Компоновка газоотводной системы и узла запирания представляет собой «перевернутую» схему Браунинга, поскольку его пулемет имел вставлявшийся снизу коробчатый магазин, а у MAG приемник ленты расположен сверху. Газовый поршень соединен со штоком, имеющим окно для выброса стреляной гильзы. Его тыльная часть (затворная рама) представляет собой массивную стойку, соединенную с кулисой рычага запирания, которая, в свою очередь, соединена с самим рычагом запирания. Рычаг запирания на половину своей длины расположен в вырезах по обе стороны остова затвора. Внутри затвора смонтирован ударник, на зеркале — выбрасыватель. Возвратно-боевая пружина устанавливается внутри штока поршня. Для более надежной и правильной работы и продления срока службы пружин их со временем стали выполнять многорядными. Амортизатор отдачи состоит из втулки, которая принимает удар затворной рамы, двигаясь назад, входит в амортизирующий конус. Вместе со втулкой конус начинает плавно двигаться назад, проходя через 11 тарельчатых прокладок, которые накапливают энергию затворной рамы, а при обратном движении с силой толкают вперед конус и втулку.

Работа системы питания пулемета MAG

1 — направляющие приемника, 2-ролик затвора, 3- кулиса, 4-лента, 5-внутренние пальцы. Слева показана последовательность подачи патронов.

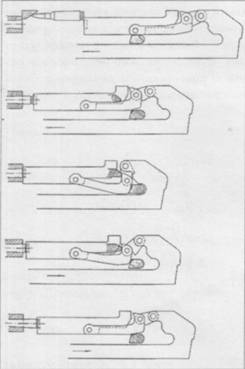

Работа механизма запирания канала ствола пулемета MAG

Выстрел, как и в большинстве пулеметов, производится с открытого затвора. При прекращении огня затвор остается в заднем положении, а патрон — в звене ленты. После того, как произведен последний выстрел, и патрона в патроннике быть не может, затвор остается в переднем положении. Спусковой механизм также выполнен на основе MG42. Спусковой крючок крепится на оси так, что при нажатии его тыльная часть поднимается и толкает переднее плечо шептала, заднее плечо шептала опускается, выходя из зацепления с боевым взводом. Затвор освобождается и под действием возвратно-боевой пружины идет вперед. На верхней части спускового крючка расположен разобщитель, встающий на пути движения поршня с затвором. Рычаг разобщителя подпружинен, а на его передней стороне имеется выступ. При нажатии спускового крючка хвост шептала поднимается, а рычаг разобщителя, под действием пружины, двигается вперед и блокирует шептало. Когда спусковой крючок отпущен, рычаг разобщителя поднимается и удерживает шептало так, что оно не может войти в зацепление с боевым взводом. При этом выступ рычага разобщителя вновь становится на пути затвора. Отходя, газовый поршень надавливает на рычаг, сжимая его пружину. Хвостик шептала идет вниз, а носик вверх. Шток поршня проходит над шепталом, соприкасаясь со всей площадью верхней поверхности шептала, тем самым исключая появление зазубрин и деформаций. Для предотвращения самопроизвольного выстрела из-за срыва с шептала на пулеметах последних серий ввели шептало с двумя выступами, соответственно сделав двухступенчатым и боевой взвод штока поршня.

Кнопочный предохранитель представляет собой скошенный стержень. В положении «SAFE» (отжат вправо) он находится под носиком шептала и не дает ему опускаться, в положении «FIRE» (отжат влево) поворачивается к шепталу своим вырезом, позволяя ему опуститься.

Для ведения огня используется единый 7,62-мм патрон НАТО в звеньевой ленте типа М13 американского производства. Может также использоваться металлическая лента на 50 патронов, но эти два типа не являются взаимозаменяемыми, необходима замена приемника.

Секторный прицел насечен через 100 м. В сложенном положении планки обеспечивается стрельба на дальности от 200 до 800 м, при откинутом (т. е. в варианте стоечного прицела) — от 800 до 1 800 м. Диоптр, используемый в сложенном положении, и целик с треугольной прорезью выполнены на подвижном хомутике. Вертикальная регулировка мушки выполняется поднятием ее за предохранительную скобу с последующим многократным круговым вращением. Затем скоба ставится на место. Горизонтальная регулировка заключается в передвижении самой мушки внутри рамки. Для такой регулировки требуется специальный ключ. Для стрельбы ночью использовались светящиеся насадки «Трилюкс» на мушку и прицел, но впоследствии предпочтение отдали специальным ночным прицелам.

Лента — металлическая звеньевая, с открытым звеном. Рассыпная патронная лента снаряжается только в заводских условиях. Снаряжение 50-зарядной неразборной ленты патронами возможно в полевых условиях. Ленты могут соединяться между собой, что обеспечивает непрерывное ведение огня. Коробка на 50 патронов крепится с левой стороны пулемета, на 250 патронов — устанавливается рядом с ним.

Пулемет взводится отведением рукоятки взведения до упора и последующим возвращением ее в переднее положение. Только после этого предохранитель переводится в положение «SAFE», при этом буква «S» становится видна с правой стороны затвора. Пулеметчик нажимает две защелки в тыльной части верхней крышки приемника и поднимает ее в вертикальное положение. После этого вставляется лента, открытой частью звеньев вниз, поперек лотка приемника. При этом первый патрон располагается напротив фиксатора, справа. Крышка опускается. Рычажок предохранителя переводится в положение «F» (огонь). При нажатии на спусковой крючок носик шептала опускается и затворная рама под действием возвратно-боевой пружины начинает двигаться вперед вместе с затвором. Расположенный в верхней части системы питания выступ выталкивает первый патрон из ленты.

Рычаг запирания, толкаемый затвором, отходит вниз. Патрон полностью досылается в патронник, выбрасыватель входит в зацепление с проточкой гильзы, а донце гильзы входит в выемку зеркала затвора. Выбрасыватель подается назад, сжимая пружину, затвор останавливается. В это время шток газового поршня с затворной рамой продолжают движение. Рычаг запирания опускается перед боевым упором на дне ствольной коробки. Дальнейшее поступательное движение штока заставляет кулису рычага запирания вращаться на оси вперед и запирать затвор. На последней стадии движения выступ на затворной раме бьет по ударнику, происходит выстрел.

Часть пороховых газов поступает в газовый регулятор, а затем заставляет двигаться назад газовый поршень. Кулиса рычага запирания начинает снова вращаться и, по мере движения штока, выводит рычаг из зацепления с боевым упором коробки. Рычаг запирания толкает затвор, выбрасыватель извлекает стреляную гильзу. Связь штока поршня с запирающим рычагом через качающуюся кулису смягчает удары при высоком темпе стрельбы и делает работу системы запирания плавнее и надежнее. Выбрасыватель толкает гильзу к отверстию в штоке поршня, откуда она через окно в днище ствольной коробки выбрасывается наружу. Двигаясь назад, затворная рама сжимает возвратно-боевую пружину, а затем, ударившись об амортизатор, начинает движение вперед. Если спусковой крючок остается нажатым, то цикл повторяется.

Двухступенчатая система подачи, схема которой позаимствована у германского MG42, обеспечивает равномерное передвижение ленты при ходе затвора вперед и назад. Сверху на остове затвора расположен подпружиненный ролик, который входит в фигурный паз крышки приемника. В тыльной части он имеет шарнир, а передняя соединяется с коротким рычагом. Этот рычаг качается так, что когда одно его плечо идет к оси ствола, другое выходит из паза. При этом на одном плече есть внутренний палец подавателя, на другом два внешних. Таким образом, когда затвор движется вперед, ролик входит в прямой участок паза, а после захвата патрона в ленте проходит в изогнутую часть, смещается вправо, соответственно, отклоняет рычаг влево, и внутренний палец подавателя захватывает ближайший патрон, а два внешних проталкивают его на половину длины вперед относительно продольной оси пулемета. Когда затвор движется назад, ролик поворачивает по пазу влево. Рычаг идет вправо так, что внутренний палец подтягивает ленту на полшага и первый патрон останавливается у фиксатора, готовый к досыланию. Внешние пальцы зацепляют следующий патрон.

На пулемет в передней части газового цилиндра монтируются сошки, которые могут поворачиваться в поперечной плоскости, позволяя вести стрельбу со склона, не нарушая линию прицеливания.

Станком служит складная тренога с механизмами горизонтального и вертикального наведения. Для уменьшения влияния отдачи на меткость стрельбы и снижения механических нагрузок на пулемет FN разработала т. н. «мягкую» схему станка, при которой пулемет крепится в люльке станка через амортизирующее устройство. В Дании для MAG разработали ряд облегченных треножных станков DISA.

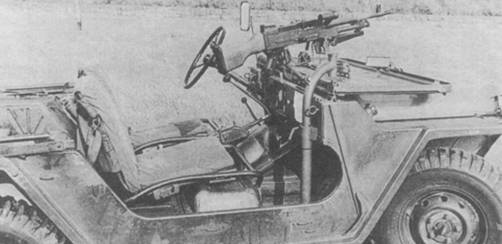

Автомобильная установка пулеметов MAG

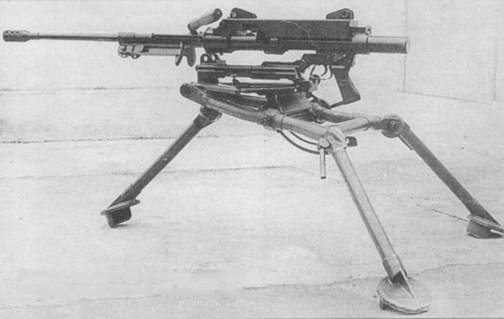

Единый пулемет MAG армии Тайваня на треножном станке, без приклада

Пулемет MAG на шкворневой установке на башне израильского танка

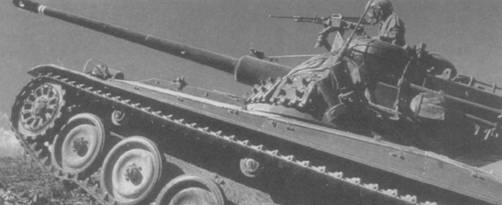

Оружейный интернационал — бельгийский пулемет MAG на башне модернизированного в Сингапуре французского танка АМХ-13

FN выпускала три основные серии пулеметов MAG: единый пулемет Модели 60-2, известный в 15 модификациях, авиационные Модели 60–30 и танковые Модели 60–40. Модели 60–30 и 60–40 не имеют прикладов, сошек и собственных прицельных приспособлений. В некоторых странах танковые модификации MAG ввели вместо других пулеметы — например, зенитного MG3 на германских танках «Леопард-2» в голландской армии. Была разработана также Модель 10–10 с укороченными стволом и прикладом (т. н. «модель для джунглей»), но она не нашла спроса. Для частей специального назначения создана спаренная автомобильная установка с единым или раздельным спуском. Для замены ствола необходимо рычажок предохранителя повернуть вправо в положение «SAFE», при этом затвор должен находиться в крайнем заднем положении. Если оружие не было заряжено, его требуется поставить на боевой взвод. Разряжать оружие не обязательно. Защелка рукоятки вводится в паз муфты ствола, головка замыкателя ствола, расположенная на левой части ствольной коробки, утапливается, рукоятка для переноски откидывается в вертикальное положение и снимается вперед. Затем ствол отделяется движением вперед. Для установки ствола необходимо, удерживая рукоятку в вертикальном положении, положить ствол на выступающую часть газовой каморы, затем подать назад. Газовый регулятор войдет в газовую камору, а секторная нарезка ствола войдет в секторные прорези муфты. Затем надо повернуть ручку вправо и ввести ствол в зацепление с муфтой. Замыкатель автоматически зафиксирует ствол.

Хотя для использования в качестве ручного MAG с его массой «тела» 11 кг явно тяжеловат, он заслужил большую популярность надежностью работы и высокой точностью стрельбы и состоит на вооружении в армиях Аргентины, Бельгии, Канады, Кубы, Эквадора, Индии, Индонезии, Израиля, Кувейта, Ливии, Малайзии, Нидерландов, Новой Зеландии, Перу, Катара, Сьерра-Леоне, Сингапура, ЮАР, Швеции, Танзании, Уганды, Великобритании, Ирландии, США, Венесуэлы, Зимбабве и др. Всего более чем 75 странами закуплено около 150 ООО пулеметов. Для поставок в Швецию производилась 6,5-мм модификация М58. MAG выпускается по лицензии в Великобритании (где состоит на вооружении под обозначением L7A1 и А2), Израиле, Индии, Ирландии, Швеции, США, ЮАР, а также в Сингапуре («Тип 74» с облегченным стволом) и на Тайване. Пулеметы зарубежного производства имеют ряд отличий — прежде всего, в органах управления. Наибольшее количество пулеметов произведено в США, где под маркой М240 он устанавливается на танки (М240Т), БМП (М24 °C), вертолеты и БТР (М240Е1 на шкворневых установках). Устройство М240 соответствует Модели 60–40 последних модификаций с питанием от американской ленты типа М13.

В отношении патрона 7,62x51 НАТО стоит отметить, что в качестве боеприпаса единого пулемета патрону не хватает энергии, и его утверждение штатным патроном НАТО до сих пор выглядит несколько странно. Однако за полстолетия патрон достаточно хорошо освоен в производстве в ряде стран и сохраняет свое значение. Чаще он имеет латунную гильзу, реже стальную, снаряжается всеми допустимыми в военных целях пулями — обыкновенными, трассирующими (эти два типа в основном применяются при стрельбы из MAG), бронебойными и т. д. Та же бельгийская FN выполнила к этому патрону пулю SS1 23, схожую по конструкции с пулей SS109 от 5,56-мм патрона. Масса SS123 — 9,6 г, начальная скорость — 865 м/с, а благодаря наличию закаленного стального сердечника пуля имеет в 1,5 раза большую бронепробиваемость, чем стандартная патрона НАТО.

7,62-мм танковый пулемет ЕХ-34 системы «Чэйн Ган» с внешним приводом автоматики сумел заменить в качестве спаренного на некоторых машинах пулеметы системы MAG

Патрон 7,62x51 НАТО

Масса, кг

пулемета с прикладом и сошкой 10,85

пулемета на треножном станке 21,35

ствола 3,0

Длина, мм

пулемета 1260

ствола 545

Нарезы 4

Длина хода нарезов, мм 305

Прицельные приспособления мушка, секторный прицел

Начальная скорость пули, м/с 840

Темп стрельбы, выстр./мин 600-1000

Боевая скорострельность, выстр./мин 200

Прицельная дальность, м 1 800

Дальность эффективного огня, м 1200

Емкость ленты, патронов 50 или 250

Порядок разряжания

Нажать защелку впереди стойки прицела и откинуть вверх крышку приемника. Снять ленту, если она есть, осмотреть направляющий паз и закрыть крышку. Отвести назад рукоятку взведения, чтобы извлечь патрон из патронника, удерживая рукоятку в заднем положении, нажать спусковой крючок, вернуть рукоятку взведения в переднее положение.

Единый пулемет «Уирапуру Меканика» на треножном станке. Приклад снят
