Продолжение. Начало см. в "ТиВ" № 10/2002 г.

Постановлением СМ от 19 марта 1956 г. № 336–255 устанавливался срок представления батареи (зенитного ракетного дивизиона) С-75 на Государственные испытания — 1 июля 1957 г. Сверх плана пятилетки 1956–1960 гг. предусматривался выпуск 265 батарей С-75 и 7220 ракет В-750.

Первый бросковый пуск ракеты В-750 (1Д) с застопоренными рулями был осуществлен 26 апреля 1955 г. с неподвижной пусковой установки, стрела которой была поднята на 45°. Топливом был снаряжен только ускоритель, в баки для сохранения центровки были залиты модельные жидкости. Пуск прошел удачно — через 46 секунд полета ракета упала в 12 км от места старта. В четвертом пуске, проведенном 4 мая, ракета выполнила первые маневры, заданные установленным на борту программным механизмом.

К концу 1956 г. пусками телеметрических образцов ракеты 1Д во все характерные точки зоны поражения были завершены комплексные заводские испытания. При этом в качестве цели использовались парашютные мишени с уголковыми отражателями.

Далеко не всегда испытания ракеты проходили гладко. Из числа наиболее запомнившихся разработчикам и испытателям эпизодов стала серия аварий, произошедших с ракетой на завершающем этапе испытаний. Одним из свидетелей тех событий стал инженер-двигателист ОКБ-2 В.П. Исаев:

"В те дни при схожих обстоятельствах было потеряно около десяти ракет. Самым странным было то, что телеметрия выдавала отказ различных элементов ракеты в один и тот же момент времени. Причем в каждом пуске отказывали различные системы. Разобраться с аппаратурой было крайне трудно — при падении ракеты разрушались практически "до атомов". Пуски были остановлены. На полигон из Москвы с самыми серьезными намерениями прилетело начальство. Обосновался на полигоне и Гоушин. Как нам мгновенно стало ясно, цена последних неудач с ракетой могла оказаться для него неимоверно высокой. В результате, наше усердие в поисках причины аварий многократно возросло. С раннего утра и до позднего вечера мы ездили по степи, копаясь в обгоревших обломках ракет. Классическая формула "что изменили?" тоже ничего не могла объяснить сколько ни пытались мы "пройтись по чертежам". Те же провода, элементы аппаратуры, приводы… И однажды, скорее случайно, чем осознанно, спасительная мысль пришла в голову двадцатипятилетнему инженеру-испытателю Владимиру Коляскину — перед этой серией испытаний в маршевом двигателе был заменен датчик, измерявший давление в камере сгорания! В надежности этого, никогда ранее не подводившего, прибора никто не сомневался. А его показания во всех аварийных полетах были в пределах допуска. Но, загоревшись этой идеей, Коляскин немедленно поехал в степь, к ближайшей из упавших ракет. Цель была проста — найти датчик и убедиться, что он работал штатно. И у первого же найденного датчика он обнаружил отверстие, прожженное горячими газами двигателя! Картина отказов прояснилась моментально — газы, прорвавшиеся через датчик, прожигали находившийся рядом жгут проводов, выводя аппаратуру ракеты из строя. Уже через час все, кто был причастен к испытаниям, осматривали виновника аварий и поздравляли Коляскина с его драгоценной находкой. "

После нескольких полетов высотных самолетов-разведчиков U-2 над территорией СССР на совещании в августе 1956 г. под руководством министра оборонной промышленности Д.Ф. Устинова были обсуждены возможные экстренные меры по усилению обороны важнейших объектов страны и созданию мобильных средств ПВО. Предлагалось форсировать работы КБ-1 по созданию С-75 с радиолокатором наведения 6-сантиметрового диапазона, но это представлялось уже явно сомнительным с учетом наметившихся задержек с разработкой и освоением производства соответствующих электровакуумных приборов. Работавший в то время в ракетостроении известный авиаконструктор П.В. Цыбин предложил разместить средства системы С-25 на железнодорожных платформах, что позволяло создать ракетный заслон на любом направлении, но фактически означало создание практически с нуля уже третьего комплекса, отличного как от С-25, так и от С-75.

В итоге было принято предложение А.А. Расплетина о внедрении в производство упрощенного варианта системы С-75 с использованием освоенных промышленностью электровакуумных приборов 10-сантиметрового диапазона, без аппаратуры селекции движущихся целей и электронного выстрела. Развитием опытного варианта упрощенного зенитного ракетного комплекса с аппаратурой 10-сантиметрового диапазона (диапазона В) стал серийный зенитный ракетный комплекс СА-75 «Двина».

При этом КБ-1 продолжало работу и по варианту комплекса с аппаратурой 6-сантиметрового диапазона (диапазона Н), который был принят на вооружение как зенитный ракетный комплекс С-75 «Десна» в более поздние сроки.

Забегая вперед отметим, что обозначение С-75 обычно применяется ко всему семейству зенитных ракетных комплексов (СА-75, С-75, С-75М и др.), созданных в несколько этапов и многие десятилетия совершенствовавшихся в ходе эксплуатации.

Официально принятое решение было утверждено Постановлением СМ СССР от 25 августа 1956 г. Опытный образец СНР СА-75 10-сантиметрового диапазона должен был быть поставлен на совместные испытания в апреле 1957 г., а для обеспечения ускоренного оснащения войск зенитной ракетной техникой в 1957 г. промышленности страны предстояло выпустить наземные средства для комплектования 40 батарей (зенитных ракетных комплексов — в современной терминологии) и 1200 ракет В-750.

Фактически полигонные испытания опытного образца начались в августе 1957 г. Но первый пуск по реальной цели провели даже несколько раньше, в январе того же года, "по оказии" сбив Ил-28, участвовавший в "генеральной репетиции" испытаний оснащенной специальным зарядом ракеты комплекса С-25.

Но даже после этого будущая судьба С-75 оставалась не однозначной. В начале девяностых годов о еще одном из наиболее сложных эпизодов в судьбе С-75 рассказал П.Н. Кулешов, руководивший тогда полигоном, через которого прошли практически все разработанные к тому времени в стране зенитные ракеты:

"В начале лета 1957 г. на полигон в Капустин Яр для ознакомления с С-75 приехал Н. С. Хрущев и руководство Министерства обороны. Здесь, на полигоне, и состоялся обмен мнениями о дальнейшей судьбе комплекса. Первым Хрущев спросил об этом С. С. Бирюзова, бывшего тогда Главнокомандующим войсками ПВО. Вопреки моим ожиданиям и ожиданиям находившихся рядом создателей комплекса А.А. Расплетина и П.Д. Гоушина, Бирюзов не поддержал идею о скорейшем принятии Двины" на вооружение. Мотивы? Основной — чрезвычайно продолжительная подготовка средств комплекса к боевой работе. Действительно, почти шесть часов требовалось нам тогда, чтобы "в чистом поле" сразу же после марша подготовить к бою локаторы, кабины управления, пусковые установки и ракеты. Поддержал Бирюзова и будущий министр обороны — Г. Я. Малиновский:

— Пусть его создатели еще поработают, доведут характеристики до приемлемых, тогда и примем решение.

Находившиеся рядом с Хрущевым Расплетин и Грушин мгновенно поняли всю сложность складывающейся для их детища ситуации и в один голос стали просить Хрущева выслушать самих ракетчиков, руководство полигона, имевших совсем другое мнение. Хрущев согласился с ними. Так к Хрущеву позвали меня. Я находился позади от основной группы сопровождающих Хрущева и мне пришлось пробиваться через плотное кольцо советников и охранников. Хрущев, которому я представился, сразу же спросил, насколько готов С-75 к принятию на вооружение:

— Никита Сергеевич, С-75 нужен нашим войскам. Вы же прекрасно знаете — в двадцати километрах над нами, даже над нашим полигоном летает враг и ничего поделать с этим мы не можем. Наши зенитные пушки бьют на 14 километров, истребители поднимаются на семнадцать, а С-75 достанет его на двадцати. Да, у него еще есть недостатки, но свои задачи он выполнить сможет. С-75 надо принимать на вооружение, и как можно скорее — это мнение всех специалистов, работающих на полигоне.

Выслушавший меня Хрущев, возразил:

— Но ведь ваши командиры против С-75?

— Никита Сергеевич, С-75 нужно принимать, и как можно скорей, — сказал я как можно уверенней, и, вопреки известному русскому обыкновению насчет "яиц и куриц", Хрущев согласился со мной.

— Ну что ж, по-моему, все ясно. С-75 надо принимать. Он нужен в войсках.

Окружавшим Хрущева ничего не оставалось делать, как согласно закивать головами. "

Как уже отмечалось, важной особенностью создания комплекса было то, что еще задолго до начала полигонных испытаний, с начала 1957 г., было развернуто серийное производство его основных компонентов. С мая 1957 г. началась отправка на полигон Капустин Яр первых партий аппаратуры и отдельных боевых средств серийных комплексов СА-75. В октябре 1957 г. планировалось поставить на совместные испытания серийный комплекс СА-75 в полном составе.

Успешные результаты стрельб экспериментального образца комплекса и оперативное проведение настроечных работ на его серийном образце предопределили решение о совмещении проведения конструкторских (заводских) испытаний серийного комплекса с совместными (Государственными) испытаниями в целях скорейшего оснащения Войск ПВО страны новыми комплексами. Принятое решение позволило завершить весь объем заводских и Государственных испытаний в течение пяти месяцев после поставки на полигон опытного образца ЗРК. По результатам полигонных испытаний комплекс 28 ноября был рекомендован к принятию на вооружение.

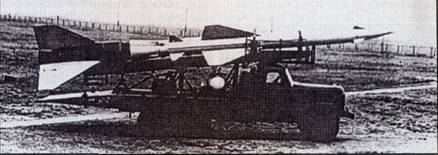

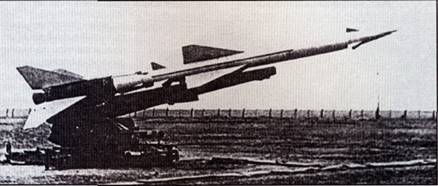

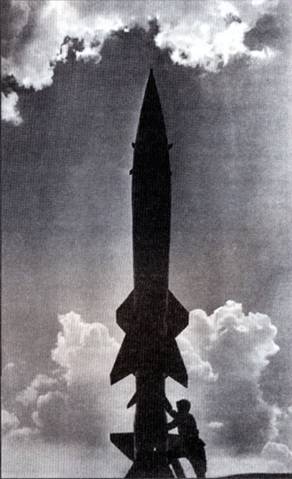

Ракета Д-1 на полигоне Капустин Яр. 1955 г.

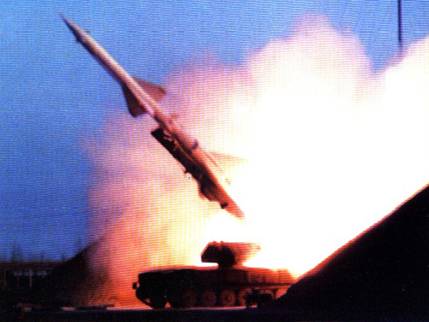

Пуск ракеты ЗРК С-75

Подрыв БЧ

Комплекс СА-75 «Двина» с ракетой 1Д (В-750) был принят на вооружение ПВО страны и ПВО Сухопутных войск Постановлением ЦК КПСС и СМ СССР от 11 декабря 1957 г. № 1382- 638 и Приказом МО СССР № 00102 1957 г. Несмотря на длившиеся практически до конца года испытания на полигоне, производственное задание 1957 г. было в значительной мере выполнено. Промышленности удалось изготовить 30 из 40 заданных зенитных ракетных батарей и 621 из заказанных 1200 ракет.

Как уже отмечалось, с начала 1957 г. было развернуто серийное производство основных элементов комплекса. Радиоэлектронную аппаратуру изготавливали заводы N9304 (Кунцево), № 933 (Днепропетровск) и № 569 (Загорск). Производство антенн и антенных постов велось заводами № 710 (Подольск), № 92 (Горький) и № 23 (Москва). Шасси автомобилей ЗиС-150, позднее ЗиС-151, поставлялись заводом им. Лихачева. С мая 1957 г. началась отправка на полигон Капустин Яр первых партий аппаратуры и боевых средств серийных комплексов СА-75.

Еще в декабре 1954 г. головным по выпуску ракет комплекса С-75 был определен расположенный на северо-западной окраине тогдашней Москвы завод N2 41, организованный в 1942 г. для производства двигателей для легкомоторных и пассажирских самолетов. Первые ракеты В-300 для "Системы-25" на заводе № 41 были изготовлены в 1953 г., но в следующем году их выпуск был прекращен, так как завод был переориентирован на производство ракет для комплекса С-75, выпуск которых начался в 1955 г.

Забегая вперед, отметим, что в середине шестидесятых годов завод переименовали в ММЗ «Авангард». При заводе организовали КБ во главе с B.C. Котовым для проведения дальнейших работ по модернизации ракет комплекса С-75. В семидесятые годы «Авангард» первым приступил к выпуску ракет комплекса С-300П. Конструкторы продолжали осуществлять авторский надзор по ракетам комплекса С-75 и проектирование ракет-мишеней, переоборудуемых из снимаемых с вооружения ракет этого комплекса. Коллектив КБ в различные годы возглавляли В.А. Рыбин, И.В. Петровичев, в настоящее время — Н.Н.Ермолов.

С 1957 г. выпуск ракет В-750 освоил и расположенный в подмосковном Долгопрудном завод № 464. Возведенный в начале тридцатых годов для строительства дирижаблей, долгопрудненский завод к концу десятилетия был переориентирован на выпуск самолетов Су-2. В военные годы он получил номер "464" и приступил к выпуску самолетов Яковлева. С 1952 г. Як-12 сменили ракеты В-300, которые, в свою очередь, в 1955 г. уступили место в сборочных цехах ракетам комплекса С-75. В 1964 г. завод вновь подключили к выпуску легких самолетов — на этот раз Ан-2. В 1967 г. предприятие, переименованное в "Долгопрудненский машиностроительный завод", сосредоточилось на ракетостроении, освоив выпуск зенитных ракет комплексов «Куб», а затем и «Бук». Однако эта продукция предназначались для Сухопутных войск, что выводит работы завода за рамки данной публикации.

В 1956 г. с выходом разработки комплекса С-75 на стадию завершающих испытаний было принято решение о расширении базы производства зенитных ракет.

К их выпуску было привлечено одно из старейших авиационных предприятий — ленинградский завод № 272, ведущий свою родословную от дореволюционных заводов — РБВЗ, самолетостроительных заводов Лебедева и Щетинина. Последними построенными здесь самолетами стали Як-12, изготавливавшиеся одновременно с вертолетами Як-24. Первые ракеты комплекса С-75 были выпущены в 1958 г. С начала шестидесятых годов завод приступил к изготовлению ракет для комплекса С-200, став единственным в стране предприятием по производству этой сложной техники. Созданное при заводе КБ осуществляло модернизацию ракет комплекса, выпускавшихся до 1991 г. В 1967 г. предприятие получило наименование "Ленинградский северный завод". С конца семидесятых годов на нем осуществлялся также выпуск ракет для комплексов С-300П.

В отличие от уже упомянутых выше авиационных предприятий, занимавшихся производством легкомоторных самолетов и двигателей для них, саратовский завод № 292 был одним из головных предприятий самолетостроительной отрасли, к середине пятидесятых годов освоившим выпуск весьма сложной продукции — двухместных всепогодных перехватчиков Як-25. Однако задержка с созданием перспективных яковлевских самолетов позволила с 1958 г. подключить этот мощный завод к производству зенитных ракет для комплекса С-75. В шестидесятые годы завод параллельно вел выпуск самолетов семейства разведчиков и бомбардировщиков Як-27 и Як-28. В дальнейшем, с внедрением в производство еще более трудоемких пассажирских Як-40 и Як-42, боевых вертикально взлетающих Як-36, ракетная продукция предприятия, получившего наименование «Саратовский авиационный завод», ограничивалась выпуском крылатых ракет для флота.

Помимо предприятий авиационной промышленности к производству ракет были подключены и артиллерийские заводы.

Современное екатеринбургское ОАО «Машиностроительный завод им. Калинина» ведет свою родословную от петроградского «Арсенала», в годы Гражданской войны эвакуированного в подмосковные Подлипки и переименованного в завод № 8. В 1941 г. предприятие продолжило продвижение в глубь страны, добравшись до Свердловска. В 1957 г. ракеты комплекса С- 75 сменили традиционную продукцию свердловского завода — зенитные пушки. Однако с начала шестидесятых годов завод № 8 перешел на выпуск ракетного вооружения для ПВО Сухопутных войск — зенитных ракет комплекса «Круг», разработанных местным конструкторским коллективом во главе с Л.В. Люльевым.

Таким образом, в конце пятидесятых годов производство ракет комплекса С-75 осуществлялось на пяти заводах, два из которых (№ 41 и № 464) ранее выпускали ракеты комплекса С-25. В дальнейшем завод № 292 отошел от зенитной тематики, заводы № 8 и № 464 перешли на зенитные ракеты для Сухопутных войск, а завод № 272 — на ракеты комплекса С-200. В конце семидесятых годов заводы № 41 и № 272 освоили ракеты для комплекса С-300.

Отметим, что боевых ракет 1Д было выпущено намного меньше, чем изделий последующих вариантов. Для проведения полигонных испытаний в основном использовались телеметрические образцы ракеты 1Д.

Комплектующие изделия для ракет изготавливали многие заводы и опытные производства НИИ и ОКБ. В частности задействовались следующие предприятия:

— заводы № 393 МОП (Красногорск), № 706 МСП (Москва), № 2 МОП (Ковров), завод авиационного вооружения № 32 (Киров) — по автопилоту АП-750;

— завод № 663 МРПТ (Москва) — по аппаратуре радиоуправления ФР-15А;

— НИИ-504 МОМ (Москва) — по радиовзрывателю «Шмель»;

— завод № 220 МЭТП (Москва) — по бортовой батарее;

— завод № 140 МАП (Москва) — по преобразователю тока;

– № 266 (Киров) — по электродвигателю;

— завод № 699 МЭТП — по преобразователям;

– № 122 МАП (Москва) — по реле;

— завод № 235 (Воткинск) — по шаровым баллонам;

— ОКБ-213 МАП (Саратов) — по пневмореле;

— завод «Манометр» (Москва) — по манометрам;

– № 470 (Ленинград) — по приемнику воздушного давления ПВД-4М.

Двигатели С2.711 (С5.711) выпускались на следующих заводах: № 82 (Тушино), № 466 («Красный Октябрь», Ленинград), № 66 (Златоуст).

Стартовые ускорители ПРД-18 выпускались заводом N=464, а твердотопливный заряд для них — Пермским заводом им. С.М.Кирова.

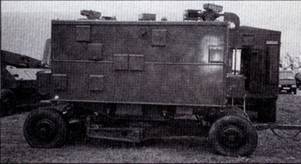

Распределительная кабина

Кабина управления ЖРК АВ

Дизель электростанция

Основание антенного поста

Серийный вариант пусковой установки CM-63-I выпускался ленинградским заводом № 232 ("Большевик''), а в дальнейшем также заводами № 13 в Усть-Катаве и № 75 в Юрге. Транспортно-заряжающие машины семейства ПР-11 выпускались на заводе N"464 в Долгопрудном.

Еще в январе 1957 г. на площадке № 60 полигона Капустин Яр началось создание стыковочной базы, куда с заводов поставлялись элементы зенитных ракетных комплексов. Личный состав базы производил стыковку всех

боевых элементов ЗРК, настройку систем и связей в условиях реальной работы и окончательно сдавал комплексы войсковым частям. С августа там же из поставлявшихся с заводов-изготовителей боевых и вспомогательных средств, оборудования комплектовались дивизионы системы СА-75. База была оборудована измерительной и регистрирующей аппаратурой, мастерскими для проведения стыковки серийных средств, их комплексной настройки и проверки ЗРК на соответствие техническим условиям. После освоения всего комплекса работ базой обеспечивалась стыковка нескольких комплексов одновременно. Работы проводились сотрудниками специального монтажного управления, военными специалистами базы и войсковых частей. Офицерский состав войсковых частей приобретал практические навыки в работе с системой на всех этапах, что позволяло углубить теоретическую подготовку и ускорить процесс освоения новой техники. Последовательно проводились прием техники с проверкой функционирования и соответствия техническим условиям, перевод комплекса в походное положение, марш на стрельбовую площадку, развертывание и настройка комплекса, боевая стрельба, перевод комплекса в походное положение с последующей погрузкой в эшелон и отправкой к месту дислокации. Все кабины комплекса проходили сдаточные испытания, включавшие 24-часовой прогон, дождевание, пробег по дорогам с различным покрытием.

Несмотря на принятие комплекса СА-75 на вооружение, еще при испытаниях выявились существенные недостатки, снижавшие боевые возможности нового зенитного ракетного оружия. Что поделаешь — сказались авральные методы выполнения заданий, да и ряд технических задач пришлось решать впервые.

При полете цели на малой высоте на угломестном экране (развертка на экране индикатора "угол места — дальность") возникала вторая — паразитная отметка, затруднявшая наведение ЗУР, в особенности в автоматическом режиме. При переключении масштаба дальности на экранах индикаторов происходил спад напряжения, что часто приводило к потере сопровождения цели.

Высокий уровень шума в кабинах СНР способствовал быстрой утомляемости операторов и боевого расчета. Большая зона падения стартовых ускорителей, расположенная на удалении от 2 до 5,4 км от пусковой установки, ставила дополнительные ограничения при выборе позиций для размещения огневых дивизионов в густонаселенных районах страны.

Форсированное по срокам проведение Государственных испытаний не позволило провести проверку работы комплекса при предельно допустимых (по техническому заданию) температурах эксплуатации; не были проведены испытания комплекса на длительное хранение.

Ряд особенностей средств комплекса затруднял его эксплуатацию в войсках. При проведении регламентных работ требовалось вскрытие всех лючков на ракете. Использование в двигателе трех компонентов топлива, включая ОТ-155, усложняло процесс заправки. При температуре окружающей среды более +40 °C требовалось устанавливать тент над стартовым ускорителем. Радиовзрыватель «Шмель» имел малую помехозащищенность, а у бортовой аппаратуры ФР-15А не хватало мощности при работе в восьми частотных каналах. Кроме того, выявилась опасность самозапуска ЖРД из-за несовершенства конструкции кабельной сети.

К началу апреля 1958 г. проявилось и низкое качество поступавших в войска станций наведения РСНА-75, выпускаемых заводом № 304 МСНХ, кабин ПА, изготавливаемых заводом № 710 МОСНХ и заводом № 706 МСП, а также ряд других неполадок.

Для контроля работоспособности аппаратуры и проведения тренировок боевых расчетов в комплект аппаратуры станций наведения ракет была дополнительно введена аппаратура проверки функционирования, обеспечивавшая контроль включая и проведение "электронного выстрела". Радиолокационная часть СНР проверялась контрольной аппаратурой и по отражению сигнала от «контрольного» местного предмета в режиме излучения в пространство.

Но в целом, выявленные недостатки не носили решающего значения. Поэтому с 1958 г. комплексы СА-75 поставлялись в войска в массовом количестве и вскоре стали основным оружием Войск ПВО страны.

За создание первой перевозимой системы зенитного управляемого ракетного оружия Ленинской премии были удостоены создатели наземных средств системы: К.С. Альперович, Ю.Н. Афанасьев, Г.Ф. Добровольский, Е.Г. Зелкин, Б.С. Коробов, В.Н. Кузьмин, Ф.В. Лукин, А.В. Пивоваров, А.А. Расплетин, Н.В. Семаков, В.Е. Черномордик, создатели зенитной управляемой ракеты: Г.Е. Болотов, Р.С. Буданов, Е.С. Иофинов, А.М. Исаев, П.М. Кириллов, Ю.Ф. Красонтович, Ф.С. Кулешов, А.Н. Садеков, Н.И. Степанов, Б.А. Челышев. Б.В. Бункину и П.Д. Грушину было присвоено звание Героя Социалистического Труда. Возглавляемое П.Д.Грушиным ОКБ-2 ГКАТ было награждено орденом Ленина.

Ниже мы приводим краткое описание комплекса и его элементов.

Зенитный ракетный комплекс СА-75 «Двина»

В первые годы эксплуатации комплексов они поступали на вооружение полков, состоящих из штаба, трех зенитных ракетных (огневых) и одного технического дивизиона системы.

В состав средств станции наведения ракет РСНА-75 (или боевых средств радиотехнической батареи комплекса СА-75) входили следующие средства:

— приемо-передающая кабина ПА (антенный пост, высоковольтная кабина), которая представляла собой контейнер с передающей и высокочастотной частью приемной аппаратуры, станцией передачи команд (РПК, радиопередатчик команд) с размещенной на крыше контейнера антенной системой;

— кабина управления У (командный пункт дивизиона, КП);

— индикаторная кабина И;

— кабина управления стартом КЗ;

— АСД-75 — кабина К5;

— кабина стабилизаторов тока и управления дизель-электростанцией Кб;

— средства транспортировки кабины ПА с РЛС.

Кабина ПА монтировалась на поворотном основании на колесной артиллерийской повозке КЗУ-16, а остальные пять кабин размещались в КУНГах на пяти автомобильных шасси.

Подготовка к перевозке антенного поста требовала привлечения автокрана, с помощью которого производился демонтаж антенн с их укладкой в две специальные повозки — прицепы, буксируемые автомобилями ЗИС-150 или ЗИС-151. Повозка КЗУ-16 с размещенным на ней контейнером буксировалась гусеничным артиллерийским тягачом АТС-59. В кузов тягача АТС загружался комплект кабельных соединений радиолокатора. Одиночный ЗИП и средства для проведения мелкого ремонта в полевых условиях хранились в придаваемой комплексу передвижной ремонтной мастерской ПРМ, размещенной в фургоне на шасси прицепа 2-ПН-2.

Сканирование пространства антеннами кабины ПА велось в двух взаимно перпендикулярных плоскостях тонкими «лопатообразными» лучами. Антенны сопрягались с отдельными передающими и приемными устройствами. Вытянутая в вертикальном направлении угломестная антенна располагалась сбоку от контейнера, а азимутальная — над ним. Перемещение сектора сканирования обеспечивалось круговым вращением антенного поста по азимуту и поворотом антенной системы по углу места.

Для передачи высокочастотных и низкочастотных сигналов от аппаратуры антенного поста в кабины станции наведения ракет использовались специальные токосъемники. Отображение воздушной обстановки велось на индикаторах с развертками «дальность- азимут» и «дальность-угол места», где наблюдались эхо-сигналы целей, сигналы бортовых ответчиков наводимых ракет, а также засветки от активных и пассивных помех. Для уменьшения засветки экранов от пассивных помех и отражений от местных предметов создавалась система селекции движущихся целей с использованием потенциалоскопов — специальных электронно-лучевых трубок. Автоматическое сопровождение цели по угловым координатам велось путем электронного сопровождения внутри линейно-сканируемого пространства и электромеханического слежения центром сканирования за направлением на цель.

В комплексах семейства С-75 использовалось несколько режимов сопровождения цели:

— ручное по всем координатам;

— автоматическое по всем координатам;

— автоматическое по угловым координатам и ручное по дальности (по каналу дальности достигалось наиболее точное определение координат и наилучшее разрешение целей).

Для ручного или полуавтоматического сопровождения цели в сложной помеховой обстановке, как и в системе С-25, были предусмотрены специальные рабочие места с индикаторами, на которых область сопровождаемой цели «вырезалась» по дальности и отображалась в более крупном масштабе.

Передача команд на ракеты велась передающим устройством — станцией передачи команд — с импульсно-временным кодированием передаваемой информации. По этой же линии производился запрос ответчиков ракет. Для обеспечения надежного поражения воздушных целей было решено использовать в составе комплекса три ракетных канала — устройств автоматического сопровождения ракет и счетнорешающих приборов, формирующих команды управления их полетом. Радиолокационное сопровождение ракеты велось по сигналу бортового радиоответчика в автоматическом режиме по всем координатам. Тарельчатая антенна передачи команд размещалась сбоку от азимутальной антенны.

Двухступенчатая ракета В-750 (изделие 1Д) — с твердотопливным стартовым ускорителем и маршевым ЖРД на второй ступени проектировалась в ОКБ-2 под руководством Главного конструктора П.Д. Грушина.

Ракеты 1Д, как и ракеты последующих вариантов комплексов семейства С-75, имели нормальную компоновочную схему с Х-образным расположением аэродинамических поверхностей.

В переднем отсеке размещался радиовзрыватель, передающие антенны которого находились под радиолрозрачными участками носового обтекателя. За обтекателем располагался предохранительно-исполнительный механизм. Следующий отсек образовывала боевая часть. Далее следовал топливный отсек. Несущие баки горючего и окислителя имели совмещенное двухстеночное разделительное днище, что позволило несколько сократить длину ракеты. В расположенном за баком окислителя приборном отсеке последовательно размещались шар- баллон — воздушный аккумулятор давления, блок управления автопилота, радиоаппаратура и источник питания — ампульная батарея. В хвостовом отсеке маршевой ступени ракеты находились рулевые машинки, вкладной бак "И" с пусковым горючим ОТ-155 и жидкостный ракетный двигатель. Снаружи отсека располагались цельноповоротные рули для управления по тангажу, рысканию и крену. Жидкостной ракетный двигатель с турбонасосной системой подачи компонентов С2.711 (позднее обозначался С5.711) в наземных условиях развивал тягу 2,65 т, в пустоте-3 т. Величины удельного импульса в аналогичных условиях составляли 224 и 252,7 кг. с/кг. Сухой двигатель весил 43 кг, залитый — 47,7 кг. Диаметр двигателя составлял 480 мм, длина — 1030 мм.

Входящий в состав разгонной ступени ракеты стартовый двигатель состоял из стального корпуса со съемным днищем, многошашечного вкладного заряда из нитроцеллюлозного топлива и сопла с "грушей" для регулирования критического сечения сопла в соответствии с ожидаемой температурой заряда. На наружной поверхности стартового двигателя крепились стабилизаторы. Для стабилизации ракеты по крену на стартовом участке полета использовались элероны, размещенные в одной плоскости на стабилизаторах ускорителя. Углы и время поворота элеронов задавались автопилотом ракеты.

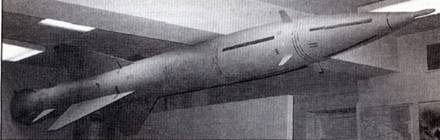

Вторая ступень ракеты В-750 в музее 6-й армии ПВО

Первая ступень ракеты В-750

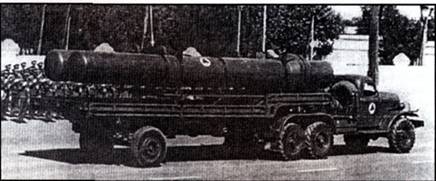

Ракеты В-750 в транспортных контейнерах

Ракета 1Д

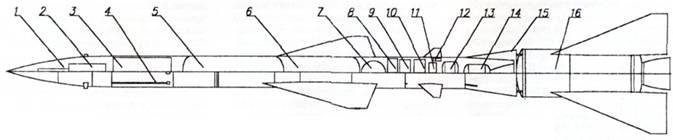

1. Передающая антенна РВ 2. Радиовзрыватель (РВ) 3. Боевая часть 4. Приемная антенна РВ 5. Бак оксилителя 6. Бак горючего 7. Воздушный баллон 8. Блок автопилота 9. Блок радиоуправления 10. Ампульная батарея 11. Преобразователь тока 12. Рулевой привод 13. Бак «И» 14. Маршевый двигатель 15. Переходный отсек 16. Стартовый двигатель

Механическая связь между ступенями обеспечивалась коническим переходным отсеком, сбрасываемым вместе со стартовиком.

Двигатель второй ступени запускался перед разделением ступеней. Наведение ракеты осуществлялось только при работающем двигателе. Подрыв ракеты при подлете к цели производился по команде, формируемой радиовзрывателем или поступающей от станции наведения ракет. В случае промаха, который определялся аппаратурой станции наведения ракет по превышению дальности до ракеты над удалением до цели, а также при выработке всего топлива на ракету подавалась команда на самоликвидацию. Ракета уводилась вверх с последующим подрывом боевой части.

На нижней поверхности стартового ускорителя и второй ступени размещались роликовые опоры и бугель, предназначенные для фиксации ракеты на направляющих пусковой установки и обеспечения ее устойчивого движения вдоль направляющих при старте. На верхней поверхности стартового ускорителя и второй ступени размещались бугели, предназначенные для крепления ракеты на такелажных приспособлениях.

На внешней поверхности ракеты наносилась разметка, указывающая места для установки опор технологической стыковочной тележки, транспортно-заряжающей машины и опор при транспортировке ракеты в таре и т. п.

Для проведения тренировок по заряжанию и разряжанию ПУ, вождению ТЗМ с ракетами промышленностью выпускались габаритно-массовые (габаритно-весовые) макеты ракет. Учебные ракеты выпускались в нескольких вариантах и предназначались для отработки навыков личного состава по сборке ракет и их снаряжению и обслуживанию на технологическом потоке, консервации и хранению, заправке компонентами топлива; проведению регламентных работ и проверок бортового оборудования. В ряде случаев в качестве габаритно-весовых макетов ракет и учебных ракет использовались боевые ракеты, списанные по какой- либо причине и переоборудованные соответствующим образом. Для обучения личного состава, подготовки офицерского состава использовались разрезные макеты ракет, учебные ракеты и различные тренажерные средства, выпускавшиеся малыми сериями на заводах, производивших серийные ракеты.

В составе наземных средств стартовой батареи РБ-75 использовалось до шести пусковых установок СМ- 63-1 и 6-12 транспортно-заряжающих машин ПР-11 и средства их буксировки. Шесть пусковых установок, задействованных в составе ракетной батареи, располагались на удалении от 50 до 75 метров от станции наведения ракет.

При развертывании на стартовой позиции (с допустимым уклоном площадки до 2,5’) с помощью винтовых домкратов осуществлялось горизонтирование пусковых установок и их взаимное ориентирование с антенным постом, что позволяло вводить поправки на углы предстартового наведения с учетом размещения ПУ на позиции. Минимальный угол установки направляющей обеспечивал при стрельбе по маловысотным целям гарантированный сход ракеты и встреливание в зону захвата РЛС без касания поверхности земли и местных предметов. Максимальный угол пуска ракет составлял 75". В режиме «боевая работа» пусковая установка синхронизировалась с СНР, чем обеспечивалось предстартовое наведение ракеты в заданную точку наведения. Пусковые установки могли буксироваться гусеничными тягачами АТС-59. Скорость буксировки по шоссе составляла 35 км/ч, по грунтовым дорогам- 10 км/ч.

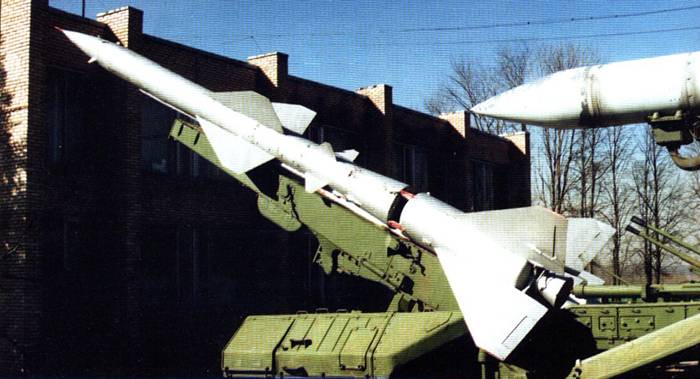

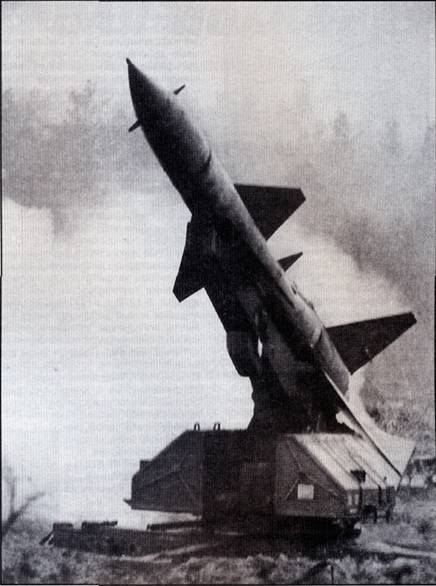

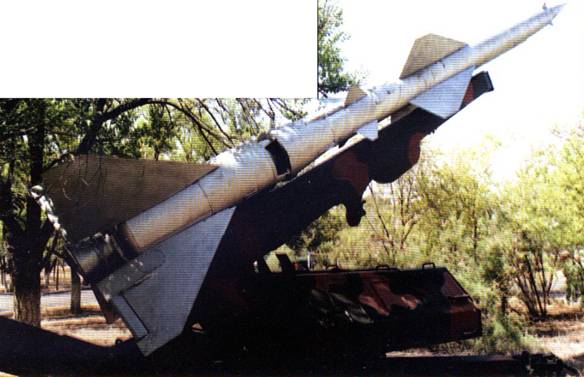

Пусковая установка

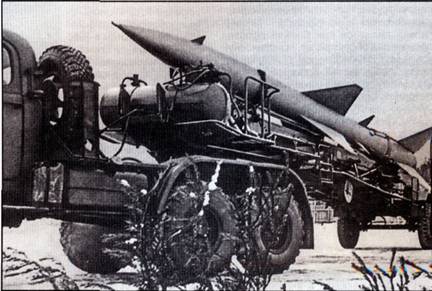

Транспортно-заряжающаямашина комплекса СА-75

Транспортно-заряжающие машины ПР-11А на базе полуприцепа и автомобиля-тягача ЗИЛ-151В обеспечивали возможность работы с ракетой 1Д и ее усовершенствованной модификацией 11 Д. Транспортно-заряжающие машины были оснащены баком емкостью 346 литров для транспортировки окислителя.

В ходе эксплуатации комплексов и совершенствования техники в войска поставлялись транспортно-заряжающие машины ПР-11Б на базе полуприцепа и автомобиля-тягача ЗИЛ-157КВ, которые использовались совместно с пусковыми установками CM-63-II, CM-63-IIA, СМ-90. Для дивизионов в «северном» исполнении или размещаемых в пустынных районах с песчаным грунтом взамен автомобильных поставлялись артиллерийские средние гусеничные тягачи АТС-59.

Заряжание пусковой установки производилось с транспортно-заряжающих машин при повороте балки с ракетой на 90’ относительно продольной оси прицепа, с ориентацией ракеты хвостовой частью в сторону пусковой установки. Сопряжение направляющих балки транспортно-заряжающей машины и пусковой установки обеспечивалось установкой на грунте подъездных мостков, фиксировавших положение ТЗМ относительно пусковой установки, а также другими специальными приспособлениями. Перевод ракеты с транспортно-заряжающей машины на пусковую установку осуществлялся за 1 минуту. Общее время перезаряжания пусковой установки с учетом времени подъезда из укрытия — 2–4 минуты. При работе слаженного расчета время заряжания ПУ на практике значительно уменьшалось.

В дальнейшем на позиции дивизиона 6 ракет находились на пусковых установках в состоянии ОГ (окончательная готовность) и до 18 ракет на транспортно-заряжающих машинах в состоянии ПГ (промежуточная готовность — без заправки окислителем) в хранилище ракет — сооружении № 7, рассчитанном на 18 боевых и 2 учебных ракеты.

Для размещения дежурных сил во время несения боевого дежурства и при разряжении пусковой установки с передачей ракеты на транспортно-заряжающую машину (ТЗМ) они устанавливались на боевой позиции во взводных укрытиях, рассчитанных на две машины.

Прием ракет с баз хранения и с заводов-изготовителей, хранение ракет, подготовка ракет к боевому использованию осуществлялись техническим дивизионом полка (бригады). Технический дивизион при боевой работе производил сборку ракет, пристыковку крыльев, стабилизаторов, рулей; установку боевых частей, предохранительно-исполнительного механизма, пиропатронов; проверку бортового оборудования ракет; заправку сжатым воздухом, горючим и транспортировку ракет на стартовые позиции.

Вся техника зенитных ракетных (огневых) и технических дивизионов выполнялась в габаритах, обеспечивавших после перевода техники в транспортное положение возможность транспортировки автомобильным транспортом по шоссейным и грунтовым дорогам, по железным дорогам — на стандартных железнодорожных платформах. Транспортировка ракет осуществлялась в специальной таре в полувагонах.

При работе зенитного ракетного комплекса в составе полка или бригады для поиска воздушных целей использовались целеуказания, поступающие от командного пункта части. Кроме того, комплекс СА-75 мог вести боевые действия самостоятельно с использованием целеуказания от придаваемых ему радиолокационных средств — станции разведки и целеуказания П-12 «Енисей» и радиовысотомера ПРВ-10.

РЛС дальнего обнаружения метрового диапазона П-12 "Енисей" была разработана в 1954–1956 гг. в СКВ-197 ГКРЭ под руководством главного конструктора Е.В. Букалова. В 1962 г. производились полигонные испытания усовершенствованного варианта РЛС — П-12МП с повышенной надежностью, уменьшенным побочным излучением и возможностью сопряжения с РЛС обнаружения других типов, работающими в сантиметровом диапазоне, а также с комплексом автоматизированного управления группировкой ПВО "Воздух-1П". В 1970 г. в РЛС П-12МП были введены новые дополнительные элементы: аппаратура "мерцания" для защиты от противорадиолокационных ракет типа "Шрайк". Позднее были проведены работы по переводу станции П-12МП на новую элементную базу и сопряжению ее с новой системой опознавания государственной принадлежности самолетов ("Кремний-2М"). В результате такой модернизации станция получила наименование РЛС П-18 ("Терек", 1РЛ131) и после испытаний в 1971 г. была принята на вооружение.

РЛС П-12

Разработка передвижного радиовысотомера ПРВ-10 была начата в ОКБ завода № 588 МГСНХ в первой половине пятидесятых годов. Опытный образец высотомера, созданный на базе высотомерной части опытного образца РЛС «Тополь-2» (разработчик — НИИ-244 MB), был испытан в 1956 г. Антенная система и приемо-передающая аппаратура радиовысотомера монтировались на колесной артиллерийской повозке, а индикаторная аппаратура и агрегат электропитания — на шасси автомобильного прицепа.

Нормативное время развертывания комплекса в составе антенного поста, кабины станции наведения ракет с настройкой аппаратуры, дизель-электростанций, РПУ, шести пусковых установок комплекса СА-75 было определено на полигоне на основании работ по развертыванию (переводу в боевое положение) и свертыванию (переводу в походное положение), проведенных разработчиками, изготовителями, представителями Заказчика, и составило 6 часов. Позднее это время сократили до 4 часов, а в шестидесятые годы довели до 2 часов 20 мин. В ряде случаев, на соревнованиях этот норматив многократно перекрывался — ракетчикам удавалось развернуться за 30–40 мин.

Последующая войсковая эксплуатация комплекса СА-75 «Двина» показала, что продолжительность перевода комплекса из походного положения в боевое и из боевого в походное определялись, в основном, временем на развертывание и свертывание антенного поста и пусковых установок. На боевой позиции все боевые элементы соединялись между собой кабелями для централизованного обеспечения электроэнергией, передачи команд и исходных данных, синхронной связи систем наведения.

Средняя скорость на марше колонны боевой техники дивизиона по дорогам составляла 20 км/ч и ограничивалась скоростью буксировки опять- таки пусковых установок и антенного поста.
