Современные зарубежные БМП — австрийцы и испанцы

В 2002 г. на страницах «Техники и вооружения» развернулась целая дискуссия о перспективной боевой машине пехоты. Количество отзывов и диапазон высказанных мнений об облике перспективной БМП. необходимом сочетании вместимости, огневой мощи, защищенности, тактической и оперативной подвижности, комплексе средств наблюдения, связи и управления уже сами по себе свидетельствуют об интересе, который вызывает эта тема.

В современных вооруженных конфликтах, как и на протяжении всей истории, решающее слово остается за пехотой, ей достается саман тяжелая и необходимая боевая работа. А современная мотопехота-во всех ее формах (будь то «основные силы» или «силы быстрого реагирования») — не мыслится без современной боевой машины, точнее, семейства боевых и специальных бронированных машин.

В связи с этим кажется полезным оценить современное состояние этого вопроса С январского номера мы начинаем публикацию серии материалов о боевых машинах пехоты, имеющихся на вооружении в разных странах мира.

В настоящее время состоят на вооружении и находят себе применение в боевых условиях БМП первого и второго поколений, и «ниша» боевых машин пехоты продолжает активно заполняться по всему миру. Если к 1980 г. можно было насчитать лишь несколько моделей БМП. то к 2000 г их было уже около четырех десятков-тут и тяжелые и легкие БМП специальной разработки, и легкие БМП на основе доработанных БТР, и тяжелые БМП на танковом шасси. Отметим, что такое специфическое ответвление легких БМП. как «боевые машины десанта» со своим кругом задач имеются в серийных образцах пока только в нашей стране. Но БМД, как и «штурмовые» машины морской пехоты-это тема отдельного разговора, и мы касаться их не будем.

Австрия. БМП KSpZ

Активное сотрудничество австрийских и испанских фирм — в том числе в создании боевой машины пехоты — заставляет рассмотреть австрийские и испанские работы в области БМП в рамках одной статьи.

Нейтральная Австрия на протяжении всей своей послевоенной истории старалась поддерживать уровень оснащения своей армии на должной высоте, опираясь на свою высокоразвитую промышленность Так. с 1961 по 1969 г крупнейшая австрийская машиностроительная компания «Штейр» («Штейр-Даймлер-Пух») построила по заказу армии Австрии 445 гусеничных бронемашин серии 4К 4FA. Среди ряда модификаций было два БТР — наиболее массовый вооружался 12,7-мм пулеметом (4К 4FA-G1), но существовал и вариант 4К 4FA-G2, оснащенный одноместной башней с 20-мм пушкой «Эрликон Контраверс». В определенном смысле это был первый шаг к созданию боевой машины пехоты. Возможно. здесь сказалось и влияние БТР SPW «длинного» (HS-30) с 20-мм пушкой, состоявшего на вооружении у соседей — бундесвера ФРГ. Во всяком случае, стремление посадить пехоту на высокопроходимые и сравнительно неплохо бронированные БТР было явно в ключе концепций бундесвера

В развитие серии машин 4К 4FA «Штейр-Даймлер-Пух» разработала бронетранспортер 4КА 7FA, пошедший в производство в 1977 г. и отличающийся установкой дополнительного бронирования на передней части корпуса, а также силового блока от легкого танка SK 105 «Штейр-Даймлер-Пух» (6-цилиндровый дизель с турбонаддувом «Штейр» 7FA в 320 л. с и трансмиссия ZF 6-S80) Стандартная модель 4КА 7FA G127 массой 14,8 т и вместимостью 10 человек вооружена асе тем же 12,7-мм пулеметом с бронещитом. в дополнение к нему в корме десантного отделения может крепиться вынесенная установка 7,62-мм пулемета Как и положено, на шасси 4К 7FA было создано целое семейство бронемашин, включающее санитарный БТР, КШМ, самоходный 81-мм миномет, машину огневой поддержки с 90-мм пушкой в двухместной башне, зенитную самоходную установку. 4КА 7FA состоял на вооружении в Австрии, Греции (производился по лицензии под именем «Леонидас»), Боливии. Марокко. Нигерии. Тунисе.

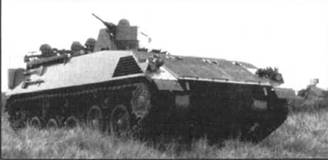

БТР 4К 4FA-G2

Успех БТР не мог не подвигнуть компанию разработать по собственной инициативе БМП на его шасси, и в начале 1980-х гг. «Штейр-Даймлер-Пух» представила несколько вариантов. В 1984 г. появилась модификация с одноместной башней SP2/200. в которой устанавливалась английская 30-мм автоматическая пушка «Рарден» и спаренный с ней 7,62-мм пулемет MAG. Сидевший в башне наводчик имел верхний люк с откидывающейся вверх-назад крышкой, четыре призменных смотровых блока и один передний перископический прибор кратностью увеличения 1х. Перископический прицел «Филипс» UA имел дневной канал с кратностью увеличения 2х или 6х и ночной (на ЭОП второго поколения) с кратностью 6-8х. 28 кассет (обойм) по три выстрела к пушке располагались в башне, еще 20 — под ее погоном. Пулемет с боекомплектом 200 патронов, электрогидравлическим механизмом перезаряжания и электроспуском устанавливался вынесенно на левом борту башни. Вооружение имело электрогидравлические приводы наведения, продублированные ручным приводом (два ручных гидравлических насоса), перебросочная скорость — 45 град/сек по горизонтали и 30 град/сек по вертикали, углы наведения по вертикали — от -10 до +40 град. 8 стрелков располагались в корме в десантном отделении — 4 на складных сидениях вдоль бортов, остальные — в центре. В бортах имелось по две амбразуры. Характерно, что их бортовые шаровые установки были рассчитаны как на 5,56-мм штурмовые винтовки StG-77, так и на 9-мм пистолеты-пулеметы Mpi-81. Посадка-высадка производилась через двустворчатую кормовую дверь. Крышки верхних люков десантного отделения были подгружены пружинами. Было сохранено пятикатковое шасси базового БТР с индивидуальной торсионной подвеской катков и гусеницей «Диль». Радиостанция обеспечивала дальность связи до 30 км. имелось ТПУ. Бортовая сеть напряжением 24В включала две 12-вольтовые батареи емкостью по 180 А.ч. По заказу могли устанавливаться система обогрева обитаемого объема и автоматическое противопожарное оборудование (ППО). В целом машина по своим параметрам соответствовала легким БМП второго поколения. Ее масса и размеры были рассчитаны на переброску самолетом С-130 «Геркулес». Высота по крыше корпуса составляла около 1,6 м. т. е. машина была сравнительно «приземиста».

Тактико-технические характеристики 4КА 7FA SP2/200:

Боевая масса, т 15.9

Экипаж, чел 2

Десант, чел 8

Длина, м 6.73

Ширина, м 2,5

Полная высота, м 2.46

Клиренс, м. 0,42

Вооружение:

пушка 30-мм автоматическая «Рарден»

пулеметы 1х7.62-мм

Двигатель: марка «Штейр» 7FA тип 6-цилиндровый, дизельный, жидкостного охлаждения, с турбонаддувом мощность, л. с 320

Емкость топливной системы, л 360

Трансмиссия неавтоматическая ZF 6-S80, 6 передач переднего. и заднего хода

Подвеска индивидуальная торсионная, с гидравлическими амортизаторами на 1-х и 5-х узлах

Гусеница с РМШ и астфальтоходными подушками

Ширина трака, мм 380

Удельное давление на грунт, кг/кв. см 0,59

Максимальная скорость, км/ч 65.5

Запас хода по шоссе по топливу, км 520

Ширина преодолеваемого рва, м 2,1

Угол подъема, град 48

Высота преодолеваемой стенки, м 0.8

Глубина брода (без подготовки), м 1.0

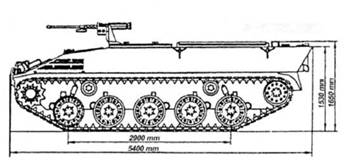

БТР 4K4FA-G1

Дальнейшие работы были нацелены на создание машины, «отвечающей требованиям поля боя 1990-х гг.» и получившей обозначение KSPz (т. е. просто Kampfschutzenpanzer — аналог нашего «боевая машина пехоты»). Планировалось закупить 400 таких БМП.

Схема компоновки — традиционная для БМП, Впереди справа находится моторно-трансмиссионное отделение (МТО), слева — отделение управления, за ними — боевое и десантное отделения. Механик-водитель имеет собственный люк, перед которым установлено 3 призменных смотровых блока, средний из которых может заменяться на бесподсветочный (усилительного типа) прибор ночного видения. Позади места механика-водителя в днище выполнен аварийный люк.

Двухместная башня значительно смещена к правому борту, дабы оставить больший объем для десантного отделения. Командир располагается 8 башне слева от орудия, наводчик — справа, каждый из них имеет свой люк. Для наблюдения наводчик использует 2 призменных смотровых блока, круговой обзор командира обеспечивается пятью перископическими приборами.

Основным вооружением БМП является германская 30-мм автоматическая пушка «Маузер» Модели F под патрон 30x173. Слева от нее установлен спаренный 7,62-мм пулемет. Углы наведения по вертикали составляют от -10 до +50 град., по горизонтали — 360 град. Электрогидравлические приводы наведения обеспечивают высокие перебросочные скорости — до 45 град/с по горизонту и до 30 град/с по вертикали. Перископические прицелы для стрельбы из основного и вспомогательного вооружения установлены на местах как наводчика, так и командира. При необходимости командир может брать управление огнем на себя. 30-мм бронебойный подкалиберный трассирующий снаряд (APDS-T) пушки имеет начальную скорость 1250 м/с и может пробить по нормали стальную броню толщиной 58 мм на дальности 1000 м. Конструкция башни позволяет устанавливать в ней пушки калибров 20, 25 или 30 мм (для расширения экспортных возможностей).

В кормовой и средней части корпуса размещаются 8 пехотинцев. Посадку и высадку они производят через 2 двери в кормовом листе корпуса. В крыше десантного отделения имеется 2 люка, а с каждого борта — по 2 амбразуры с шаровыми опорами и смотровыми блоками над ними, что дает стрелкам возможность вести огонь из индивидуального оружия.

Корпус и башня машины сварены из стальных броневых листов и обеспечивают защиту от огня стрелкового пехотного оружия и осколков снарядов. Лобовые броневые детали (максимальная толщина брони — 25 мм) в пределах углов 12 град, в обе стороны от продольной оси машины по горизонтали и от -5 до +8 град, по вертикали защищают от 30-мм бронебойного подкалиберного снаряда (типа APDS) на дальности от 1000 м. т. е. на этой дальности австрийская KSpZ может вести борьбу с бронемашинами равного класса. Таким образом, по компоновке, уровню защищенности и комплексу вооружения KSpZ представляет собой вполне стандартный тип БМП, находящейся на грани легких и тяжелых. На обоих бортах башни смонтированы блоки по 3 дымовых гранатомета с наклоном вперед.

В МТО установлен рядный 6-цилиндровый дизель WD 618-24V «Штейр-Даймлер-Пух» мощностью 470 л.с. (346 кВт) с непосредственным впрыском топлива. Он выполнен в едином блоке с гидромеханической трансмиссией HSWL 106, обеспечивающей 6 передач переднего и 3 заднего хода. Наличие гидрообъемной передачи в дополнительном приводе трансмиссии дает бесступенчатое регулирование радиусов поворота, облегчая управление и снижая потери мощности.

Ходовая часть включает на борт 6 обрезиненных опорных катков и 3 поддерживающих ролика. Ведущие колеса — переднего расположения. Подвеска катков — индивидуальная торсионная, на первых, вторых и шестых узлах подвески установлены гидравлические амортизаторы и ограничители хода катков, на остальных узлах — только механические упоры балансиров. Гусеницы германской фирмы «Диль» имеют резинометаллические шарниры и съемные асфальтоходные резиновые подушки, повышающие плавность хода по асфальтированным дорогам, уменьшающие шум при движении и разрушение дорожного покрытия.

Оборудование машины стандартно включает систему внешней и внутренней связи с громкоговорителем в десантном отделении, обогреватель, работающий на дизельном топливе, систему коллективной защиты от ОМП, включающую ФВУ. В крыше десантного отделения смонтированы 2 вытяжных вентилятора для отсоса пороховых газов во время стрельбы из оружия десанта. В МТО установлено автоматическое ППО, имеющее дублирующее ручное управление. По требованию заказчика могут устанавливаться дополнительные приборы ночного видения, насос-нагнетатель для создания избыточного давления в боевом отделении, автоматическое ППО боевого отделения.

Тактико-технические характеристики KSPz:

Боевая масса, т 19.2

Экипаж, чел 3

Десант, чел 8

Длина, м 6,17

Ширина, м 2.65

Полная высота, м 2,53

Клиренс, м 0,43

Вооружение:

пушка 30-мм автоматическая «Маузер» F

пулеметы 1x7,62-мм

Боекомплект 200 выстрелов. 600 патронов

Двигатель. марка WD 618-24V «Штейр» тип 6-цилиндровый, дизельный, жидкостного охлаждения мощность, л с 470

Емкость топливной системы, л 450

Трансмиссия. автоматическая гидромеханическая HSWL 106. 6 передач переднего. 3 заднего хода

Подвеска индивидуальная торсионная с гидравлическими амортизаторами на 1-х. 2-х и 6-х узлах

Гусеница с РМШ и астфальтоходными подушками

Ширина трака, мм 380

Удельное давление на грунт кг/кв см 0.7

Максимальная скорость, км/ч 70

Запас хода по шоссе по топливу, км 500

Глубина брода (без подготовки), м 1,0

Интересна попытка создать и колесную БМП, предпринятая «Штейр-Даймлер-Пух» также по собственной инициативе. В качестве шасси была выбрана машина «Пандур» (6x6) с широким использованием в конструкции состоящих в производстве коммерческих узлов и агрегатов. Первые машины собрали в 1986 г, и тогда же представили модификацию с башней, аналогичной британской БРМ «Фокс» — с 30-мм пушкой «Рарден» и 7,62-мм пулеметом, В десантном отделении располагались 8 пехотинцев. При массе 13 т машина развивала скорость до 100 км/ч. БМП осталась опытной.

Испания. БМП ASCOD и «Пизарро»

Разработку модели тяжелой «БМП 1990-х гг.», рассчитанной как на внутренний рынок, так и на экспорт, австрийская «Штейр-Даймлер-Пух» для экономии времени провела совместно с такой же многопрофильной испанской компанией «Санта-Барбара». Тем более что потребность австрийской армии в подобной машине оценивалась в 400 штук, а испанской — в 600 (хотя впоследствии эти цифры неуклонно снижались). В конце 1989 г. группа испанских промышленных компаний совместно с представителями испанской армии окончательно сформулировала тактико-технические требования, определяющие облик гусеничной боевой машины пехоты для испанской армии. Было принято решение в течение следующих четырех лет изготовить 3 опытных образца, отвечающих новым требованиям Предполагалось создать машину пехотного отделения, обеспечить непрерывное пребывание экипажа и десанта (командир машины, наводчик, механик-водитель, отделение стрелков) в машине в течение 48 часов, в частности за счет использования новой системы защиты от ОМП.

Первый опытный образец с башней австрийской разработки и испанским шасси был собран в 1990 г. и получил обозначение ASCOD (Austrian Spanish Co-Operative Development — «совместной австро-испанской разработки»), Как обычно, на базе БМП ASCOD предполагалось создать семейство гусеничных бронемашин различного назначения. В первую очередь, это экспортная БМП с 25-. 30- или 35-мм автоматической пушкой в качестве основного вооружения. Кроме того, семейство в планах включило: легкий танк (машину огневой поддержки) со 105-мм пушкой в трехместной башне. БРЭМ. бронированную инженерную машину, ЗСУ. самоходный ЗРК. самоходный миномет, самоходный ПТРК «Тоу» или «Хот», командно-штабную и санитарно-эвакуационную машины

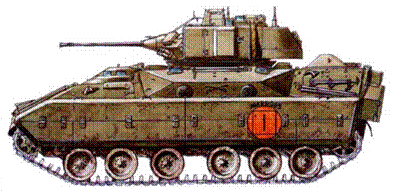

Указанная опытная модель (РТО 1) в 1992 г. была направлена в Норвегию для участия в сравнительных испытаниях совместно с еще 4 машинами различных стран По результатам предварительных испытаний наряду с американской БМП М2А2 «Брэдли» и шведским образцом CV 9030 компании «Хеглундс» была отобрана для продолжения испытаний в 1993–1994 гг., но проиграла шведской модели.

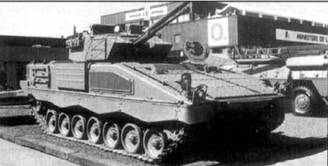

БМП ASCOD

В конструкцию второго опытного образца, собранного в самом конце 1992 г., внесли ряд усовершенствований. К их числу в первую очередь относятся установка двигателя мощностью до 600 л.с… уширенных гусениц, подвески с рычажно-лопастными гидроамортизаторами «Хорстман» на первых, вторых и шестых узлах подвески, изменение конструкции корпуса и башни В конце концов, появилась модель БМП, заказанная для сухопутных войск Испании в количестве 463–366 линейных и 97 командно-штабных машин. Но уже в 1996 г. Испания заказала всего 144 БМП, дав ей собственное имя «Пизарро» (точнее — Vehiculo de Combate de Infanteria «Pizarro»). Основными подрядчиками проекта являются компании «Санта Барбара» и ENASA.

Компоновка машины выполнена по традиционной схеме. Место механика-водителя находится впереди слева и оборудовано индивидуальным круглым люком с крышкой, открывающейся назад- вверх. Перед люком установлено три призменных смотровых блока, центральный может заменяться на прибор ночного видения. Отделение управления и МТО разделены изолирующей перегородкой. В днище за сиденьем водителя выполнен аварийный эвакуационный люк. Доступ к моторно-трансмиссионной установке осуществляется через большой люк в верхнем лобовом листе или изнутри корпуса. Забор воздуха для питания и охлаждения двигателя производится через жалюзи в крыше МТО, выхлоп и выброс охлаждающего воздуха — через решетку в правом борту корпуса.

Двухместная башня смещена к правому борту. Командир располагается слева, а наводчик справа от орудия. В десантном отделении в кормовой части корпуса предусмотрено 8 сидений для пехотинцев десанта. В крыше над местами десанта с правой стороны имеется прямоугольный пюк, а с левой стороны — башенка для командира пехотного отделения (десанта) В ней установлены люк с крышкой, открывающейся назад, и 6 призменных смотровых блоков В крыше имеются также два электрических вытяжных вентилятора для отсоса пороховых газов при стрельбе из оружия десанта. Проем кормового листа корпуса закрывается откидной аппарелью с силовым приводом, однако обычно посадка и высадка производится через выполненную в аппарели дверь.

В башню планировали установить 35-мм автоматическую пушку «Эрликон» или «Маузер», но в качестве основного вооружением была выбрана стабилизированная в двух плоскостях 30-мм автоматическая пушка «Маузер» Модели F под патрон 30x173. С пушкой спарен 7 62-мм пулемет, установленный слева от нее (планировался также 5.56-мм пулемет) Башня — кругового вращения, угол наведения по вертикали — от -10 до +50 град. Электромеханические приводы управления башней и вооружением обеспечивают стабилизированное наведение оружия и перебросочные скорости 45 град./с по вертикали и 50 град./с по горизонтали. Разработку комплексной системы управления огнем взяла на себя компания INSEL СУО включает оптический прицел с тепловизионным каналом и дисплеем наводчика, комбинированный лазерный дальномер. датчик угла наклона цапф пушки, цифровой баллистический вычислитель, съемный командирский дисплей (монитор телевизионного типа), должна включать также индикатор лазерного облучения (создан компанией ENASA). Место командира оборудовано дневным перископическим прицелом, и при необходимости командир может брать управление огнем на себя. Боекомплект, готовый к стрельбе, — 200 выстрелов к пушке и 700 патронов к пулемету, в укладке — 204 выстрела и 1300 патронов. В кормовой двери смонтирована амбразура с шаровой опорой для оружия десанта, а от установки в бортах шаровых опор для оружия десанта и смотровых блоков отказались, что типично для тяжелых БМП. когда предпочтение отдается защищенности от огня противника. Хотя установки для оружия десанта могут выполняться по требованию заказчика.

Корпус и башня сварены из стальных броневых листов и обеспечивают круговую защиту от пуль стрелкового оружия и осколков. Лобовая проекция в пределах 12 град, в обе стороны от продольной оси машины в горизонтальной плоскости и от -5 до +8 град, по вертикали защищает от 30-мм бронебойного подкалиберного снаряда с дальности свыше 1000 м. На бортах башни установлено по 2 блока дымовых гранатометов (по 3 ствола в каждом блоке) с электрическими цепями стрельбы — всего 12 гранатометов

В МТО ставится V-образный 8-цилиндровый дизель компании MTU. При частоте вращения коленчатого вала 2600 об./мин он развивает мощность 600 л.с. (441 кВт). С двигателем связана гидромеханическая трансмиссия HSWL 106. обеспечивающая шесть передач переднего и три заднего хода (максимальная скорость хода вперед — 70, назад — 22,8 км/ч). Механизм поворота — дифференциального типа с гидрообъемной передачей в дополнительном приводе, обеспечивающей бесступенчатое изменение радиуса поворота.

Ходовая часть включает на один борт 6 сдвоенных обрезиненных опорных катков (отрабатывалась также семикатковая ходовая часть) и 4 поддерживающих ропика. Ведущие колеса — переднего расположения. Подвеска — индивидуальная, торсионная (на двух опытных моделях испытывали торсионную подвеску, на одном — гидропневматичес<ую). На первых, вторых и шестых узлах подвески устанавливаются гидравлические лопастные амортизаторы и гидравлические ограничители хода катков, на остальных узлах — только механические упоры балансиров. Направляющие колеса снабжены механизмами натяжения гусениц. Гусеницы германской компании «Диль» — с резинометаллическими шарнирами и съемными асфальтоходными подушками.

Машина штатно оборудуется пассивным прибором ночного видения, средствами внешней и внутренней связи (радиостанция смонтирована в башне), внутренней системой обогрева, обеспечивающей разогрев двигателя в холодное время и обогрев (включаемый) обитаемых отделений. Имеется и система защиты от ОМП — по требованию заказчика она может выполняться индивидуальной или коллективной. В МТО смонтировано автоматическое ППО. Дополнительно могут устанавливаться системы обнаружения поражающих факторов ОМП. дополнительные быстродействующие комплекты ППО для МТО и обитаемого объема, средства уменьшения ИК-сигнатуры (заметности), кондиционер, навигационная аппаратура.

В 2000 г. была представлена семикатковая модификация «Пизарро» с установкой на лобовой части корпуса и башни накладных блоков пассивной брони или динамической защиты — масса такой машины достигает 29,49 т, изменяется крепление дымовых гранатометов, зеркал заднего обзора и других внешних элементов.

Австрийская версия этой БМП получила название "Улан" (Ulan), вооружается 25-мм пушкой «Маузер» и спаренным с ней 7.62-мм пулеметом Австрийцы ограничили свою потребность в этой БМП всего 112 машинами.

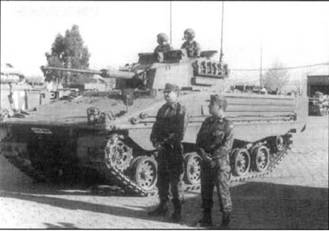

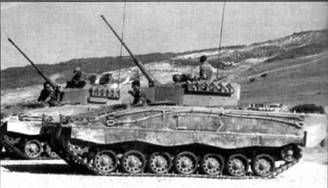

БМП «Пизарро»

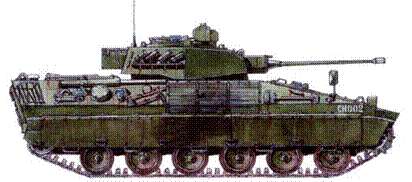

Семикатковая модификация «Пизарро» с установкой на лобовой части корпуса и башни динамической защиты

Тактико-технические характеристики БМП «Пизарро»:

Боевая масса, т 25,2-28

Экипаж, чел 3

Десант, чел 8

Длина, м 6.224-6.63

Ширина, м 3,0–3,16

Полная высота, м 2,653

Клиренс, м 0,45

Вооружение;

пушка 30-мм автоматическая «Маузер» F

пулеметы 1х7.62-мм

Боекомплект 404 выстрелов. 2000 патронов

Двигатель: марка MTU 8V-183-ТЕ22 8 V-90 тип 8-цилиндровый, дизельный, жидкостного охлаждения мощность, л. с 600

Емкость топливной системы, л 650

Трансмиссия гидромеханическая HSWL 106

Подвеска торсионная с гидроамортизаторами

Гусеница с PMLU и асфальтоходными подушками

Максимальная скорость, км/ч…. 70

Запас хода по шоссе по топливу, км 600

Преодолеваемый подъем, град 45-48

Ширина рва. м 2.3

Высота стенки, м 0,95

Глубина брода (без подготовки), м 1.2

Испанцы также пытались создать колесную БМП — уж больно заманчивая идея для условий Европы с густой сетью шоссейных дорог. Опытный образец под названием «Пегасов-3500 был собран еще в 1975 г. После сравнительных испытаний с участием французского БТР VAB и швейцарского «Пиранья» (шасси которых, кстати, также использовались для опытных колесных БМП) испанской армией был сделан выбор в пользу BMR-600 (6x6), серийное производство которой началось в 1979 г. Но при вооружении, включившем только 12.7-мм пулемет, и бронировании, защищающем только от 7,62-мм пуль, эту 14-тонную машину вряд ли можно как- то отнести к БМП

СПИСОК ЛИТЕРАТУРЫ:

1. С. Foss Modem Tanks. HarperCollins Publishers. 1995.

2 С Foss Jane s Tanks Recognition Guide HarperCollins Publishers. 1996

3 Tracked amp; Wheeled Light Armoured Vehicles. International Defence Review. 8/1986

4 CD (компакт-диск) «Энциклопедия вооружении Кирилла и Мефодия» — 1998

Журналы:

1 Зарубежное военное обозрение 1997/М 6

2 Defensa 2000/№ 9.

3. International Defence Review 1990/№ 5.

4. Jane s Defence Weekly. 1984/01 12. 1985/10.08. 1988/16.01

5 Przegled Wojsk Ladowych. 1993/№ 6
