СА-75М «Двина» с ракетой В-750В

Продолжение. Начало см в "ТиВ" № 10.12/2002

Ракета 1Д (В-750) обеспечивала поражение целей на высотах до 20–22 км. После ряда безнаказанных полетов высотных разведчиков U-2 над советской территорией это значение было признано недостаточным и Постановлением СМ СССР от 25 августа 1956 г. было предписано провести работы по повышению высотности системы С-75 с 22–23 до 25 км.

Основным средством увеличения верхней границы зоны поражения стало повышение тяги ЖРД С2.711 с 2650 до 3100 кг. Рост тяги был достигнут форсированием двигателя по давлению в камере сгорания, увеличенному с 45,1 до 52 кг/см2. Модифицированный «высотный» вариант ракеты 10-см диапазона получил обозначение 11Д (В-750В), двигателя — С2.711В В дальнейшем и на всех серийных ракетах с бортовой аппаратурой 6-сантиметрового диапазона 13Д (В-750ВН) также устанавливались модифицированные двигатели С2.711 В1.

Ввиду необходимости концентрации всех сил на скорейшей доводке и завершении испытаний ракеты 1Д, испытания «высотной» ракеты В-750В с бортовой аппаратурой 10-сантиметрового диапазона не были осуществлены до начала апреля 1958 г., хотя по плану ракета должна была быть представлена на заводские испытания еще в IV квартале 1957 г. Решением ВПК предписывалось ускорить разработку ракеты В-750В; закончить создание и испытания двигателя с модифицированной камерой для ракет В-750В и В-750ВН; изготовить в апреле-мае 39 ракет В-750В для проведения испытаний.

После окончания испытаний ракеты В-750В она была введена в боекомплект комплекса СА-75 и быстро заменила ракету 1Д (В-750). Этому способствовал также и крайне ограниченный в те годы гарантийный срок эксплуатации ракет.

Комплекс СА-75 с ракетой 11Д был принят на вооружение без оформления правительственного постановления Приказом МО СССР № 00102 в 1957 г.

План на 1958 г. предусматривал выпуск наземных средств для 130 дивизионов, включая 78 дивизионов с аппаратурой 10-сантиметрового диапазона и 950 ракет В-750В, а также 52 дивизионов с аппаратурой 6-сантиметрового диапазона и 700 ракет В-750ВН. На московском заводе № 41 подготовили все установленные планом 400 ракет (в том числе 40 ракет диапазона <>Н»), на долгопрудненском № 464–164 из 200 заданных (в том числе 5 ракет диапазона "В"). Производство ракет 11Д к этому времени было развернуто и на саратовском заводе № 292. При выпуске ракеты 11Д кооперация предприятий- поставщиков практически не изменилась (по сравнению с производителями ракеты 1Д).

Ракеты 11Д строились в нескольких вариантах: 11Д (В-750В); 11Д (В- 750ВК), ПДА, ПДУ. 1 1ДМ (В-750ВМ — вариант ракеты, доработанный для обеспечения стрельбы по самолетам- постановщикам помех).

С началом серийного производства и поставок в Войска ПВО страны комплекса С-75 "Десна» производство комплексов СА-75 в СССР было постепенно свернуто, хотя ряд элементов этого комплекса еще много Пет выпускался специально на экспорт.

В ОКБ завода № 304 был разработан и в 1957 г. изготовлен в опытном образце трехкабинный вариант комплекса СА-75. Кабина П была оставлена без изменений. Остальное оборудование станции наведения раке* было смонтировано в кабинах, размещенных на двух автомобильных прицепах. По документации, подготовленной на заводе № 304, Ульяновским автозаводом для размещения аппаратуры были переделаны двухосные прицепы (типа МАЗ-5206), на которых монтировались герметичные утепленные кабины, предназначенные ранее для размещения аппаратуры станций орудийной наводки СОН-4. В боевом положении прицеп устанавливался на домкраты и выносные дополнительные опоры. Общая масса прицепа — 14 тонн. Буксировка прицепов осуществлялась тягачами типа КрАЗ-214.

В состав комплекса была включена радиолокационная станция разведки и целеуказания П-12, выносной индикатор кругового обзора которой был размещен в кабине управления ЗРК.

Комплекс СА-75М «Двина-А» в серийное производство не передавался.

В конце 1950-х — начале 1960-х гг. возможности зенитных ракетных комплексов системы С-75 несколько раз были продемонстрированы при стрельбе по самолетам-нарушителям в Китае и СССР, а также на Кубе. Заинтересованность в приобретении у Советского Союза зенитного ракетного управляемого оружия проявили несколько стран.

Серийное производство зенитных ракетных комплексов СА-75 «Двина» и С-75 «Десна», работающих в различных частотных диапазонах, но с близкими боевыми возможностями, позволило в целях сокрытия характеристик состоявших на вооружении советских Войск ПВО страны ЗРК системы С-75 6-сантиметрового диапазона, производить до середины 1960-х гг. экспортные поставки только комплексов СА-75 с радиолокационными средствами 10-сантиметрового диапазона и ракетой 11Д. Специально для экспортных поставок в ОКБ завода № 304 (МРТЗ) были созданы модифицированные варианты комплекса СА-75 «Двина»: СА-75М. предназначенный для социалистических стран, и СА-75МК, экспортируемый в прочие зарубежные страны. Комплексы СА-75М и СА-75МК изготавливались промышленностью со станцией наведения ракет РСН-75МА в трехкабинном варианте и незначительно отличались между собой составом оборудования, комплектацией и исполнением, отвечающим климатическим условиям страны-заказчика. Изменение состава аппаратуры комплекса, а также комплектация кабин дополнительными элементами системы жизнеобеспечения и поддержания относительно комфортных условий для боевых расчетов в особых климатических условиях повлекло увеличение потребления электроэнергии. Была разработана и поставлена на серийное производство новая распределительная кабина «РМ».

Комплексы оснащались ракетами 11Д (В-750В) и 11 ДА. Во Вьетнам и ряд других стран поставлялись комплексы также и с ракетами 11ДУ и 11ДМ.

Комплексу СА-75М (СА-75МК) придавалась радиолокационная станция разведки и целеуказания П-12МН с системой дистанционного управления и выносным индикатором кругового обзора (ВИКО). Помехозащищенность станции обеспечивалась использованием системы селекции подвижных целей (СПЦ).

Как уже отмечалось, первоначально разработка системы С-75 велась применительно к аппаратуре 6-сантиметрового диапазона. Постановлением СМ СССР от 25 августа 1956 г., определившим ускоренную разработку упрощенного варианта комплекса 10-см диапазона (диапазона «В»), предусматривалось и продолжение работ по комплексу со средствами 6-сантиметрового диапазона. Совместные испытания комплекса должны были начаться в октябре 1957 г.

В мае 1957 г. опытный образец ЗРК 6-сантиметрового диапазона (диапазона «Н») с кабинами, размещенными на шасси автомобилей ЗИЛ, был отправлен на полигон Капустин Яр на площадку № 32 для проведения испытаний. Дополнительным Постановлением СМ от 31 мая 1957 г. испытания новой зенитной ракетной системы предписывалось завершить в 1957 г. Однако из-за задержек в освоении новых изделий и загруженности испытателей доводкой комплекса 10-сантиметровго диапазона в декабре 1957 г. были завершены только заводские и начаты полигонные испытания комплекса диапазона "Н". При принятии СА-75 на вооружение был задан новый срок завершения совместных испытаний С-75 диапазона «Н» с ракетой В-750ВН — май 1958 г.

Решением правительственной Комиссии по военно-промышленным вопросам (ВПК) № 20 от 3 апреля 1958 г. наряду с требованием обеспечить до 20 апреля полное изготовления комплекса системы С-75 диапазона «Н» была поставлена задача сокращения транспортных средств, предназначенных для размещения его боевых средств.

В первоначальном варианте комплекс проектировался в пятикабинном варианте, но в ходе работ по созданию серийного образца был принят и реализован трехкабинный вариант с размещением аппаратуры индикаторной и аппаратной кабин не в кузовах автомобилей ЗИЛ-150 (ЗИЛ- 151), а на шасси автомобильных прицепов.

Отказ разработчиков комплекса от, казалось бы, прогрессивного размещения аппаратуры станции наведения ракет в КУНГах на шасси автомобилей носил вполне оправданный характер. Опыт эксплуатации комплекса СА-75 «Двина» показал, что время развертывания дивизиона в походное положение из боевого, как и обратного перевода из боевого в походное, намного превышало возможную продолжительность пристыковки прицепа к тягачу и определялось длительностью демонтажа или монтажа антенн на антенном посту, а также установки (демонтажа) подкатных ходов на пусковых установках. Кроме того, размещение аппаратуры и пяти кабинах и на антенном посту требовало длительной стыковки — отстыковки большого числа кабельных соединений. Да и скорость дивизиона на марше ограничивалась скоростью буксировки опять-таки пусковых установок и антенного поста.

При использовании зенитных ракетных комплексов СА-75 для обороны стационарных объектов смена их позиций производилась не чаще одного-двух раз в год — как правило, в ходе проведения учений. Размещение аппаратурной части комплекса в фургонах на автомобильном шасси привело к необходимости постоянного круглогодичного обслуживания базовых автомашин и содержания в готовности к возможному перебазированию при использовании их при смене позиций по прямому назначению в течение только нескольких часов в год. При этом КУНГи на автомобильных шасси, как правило, постоянно находились под открытым небом, подвергаясь неблагоприятным воздействиям всех атмосферных факторов.

В варианте размещения аппаратуры на прицепах автомобили-тягачи могли содержаться в сооружениях автопарков. Кабины на прицепах были просторнее тесных КУНГов на автомобильных шасси, что и позволило сократить число кабин. В соответствии с уменьшением числа кабин комплекса снижалось и число потребных автомобилей в составе комплекса тягачей требовалось меньше, чем шасси КУНГов.

По сравнению с комплексом СА-75 в комплексе С-75 была существенно изменена аппаратура передающей кабины П; новыми были кабины управления огнем У и аппаратная А. Система энергообеспечения (дизель-электрические станции и распределительная кабина) размещалась на базе автомобильных прицепов.

В составе станции наведения ракет РСН-75 была наконец реализована первоначально предусмотренная система селекции движущихся целей, что позволило облегчить поиск маловысотных целей и работу в условиях постановки противником пассивных помех. Для борьбы с постановщиками помех была введена автоматизированная перестройка частоты радиолокатора наведения.

Аппаратуру станции наведения ракет дополнил автоматизированный прибор пуска АПП-75, позволивший автоматизировать выработку разрешения на пуск ракет в зависимости от параметров траектории полета цели при ее подходе к зоне поражения комплекса.

Комплексы С-75 комплектовались пусковыми установками СМ-63-1 и СМ-63-11, транспортно-заряжающими машинами ПР-11БМ (на базе специального полуприцепа и автомобиля-тягача ЗИЛ-151 КВ), которые обеспечивали возможность работы с новым вариантом ракеты — 13Д, а в дальнейшем — и с более поздними их модификациями.

Первоначально в качестве основной ракеты комплекса С-75 должна была использоваться ракета В-750Н. отличавшаяся от В-750 бортовой радиоаппаратурой 6-сантиметрового диапазона. Еще до завершения испытаний ее сменила ракета 13Д (В-750ВН) с «высотным» двигателем С2.711В1, которая и поставлялась в войска с конца пятидесятых годов.

Общая длина ракеты с приемником воздушного давления составляла 10841 мм, длина второй ступени — 8139 мм. Масса неснаряженной второй ступени — 629 кг, масса заправленной второй ступени — 1251 кг.

Постановлением СМСССР № 561–290 от 22 мая 1959 г. и Приказом МО СССР № 0056 комплекс С-75 «Десна» (С-75Н) с ракетой В-750ВН (13Д) был принят на вооружение. Тем самым завершилась разработка первого отечественного перевозимого ЗРК с аппаратурой, работающей в 6-сантиметровом диапазоне, предусмотренном в первоначальном варианте "Системы-75".

После принятия комплекса "Десна" на вооружение осуществлялось крупносерийное производство ЗРК семейства С-75. Однако трудности создания и эксплуатации новой техники еще не были полностью преодолены. С октября 1958 г. по май 1959 г. при контрольных пусках ракет В-750В и В-750ВН комплексами СА-75 и С-75 было отмечено 25 неудачных, в том числе: 6 — из-за неисправности двигательной установки, 5 — из-за недостаточной протяженности активного участка траектории, 8 — из-за неисправностей аппаратуры радиоуправления и радиовизирования, 6 — из-за неисправностей радиовзрывателя. Отмечалось низкое качество двигателей поставлявшихся заводом № 66. При выпуске серийной продукции военная приемка по различным причинам не приняла более тысячи ракет 11Д (В-750В) и 13Д (В-750ВН). В результате 279 ракет скопилось на заводе № 464. 391 — на заводе № 41, 185 — на заводе № 292, 83 — на заводе № 8, 190 — на заводе № 272.

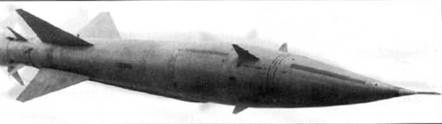

Ракета 13Д (В-750ВН)

В 1958 г. согласно приказу Госкомитета по авиационной технике № 162 от 27 марта бригады с заводов № 41 и № 464 были направлены на заводы № 272 и № 8 для ускорения внедрения в серийное производство ракет, а на завод № 32 Кировского CIIX — для передачи опыта по освоению автопилота АП-283.

Создание совершенного для своего времени ЗРК позволило начать планомерное размещение комплексов для обороны объектов по всей территории страны, в различных климатических зонах. Для подтверждения работоспособности техники при эксплуатации в заполярных условиях в 1960 г. были проведены «холодные» испытания комплекса С-75 «Десна» на полигоне Телемба под Читой.

В ходе эксплуатации и проведения ремонтных работ аппаратура комплексов С-75 постоянно дорабатывалась.

В 1960 г. были осуществлены мероприятия по снижению нижней границы зоны поражения комплекса С-75. В приказе Госкомитета по авиационной технике № 463 от 12 декабря 1960 г. отмечалось успешное завершение пусков ракет В-750ВН по низковысотным целям. Проведенные работы и введение нового режима стрельбы для комплексов С-75 и СА-75 во второй половине шестидесятых годов позволили успешно применять ЗРК во Вьетнаме.

Серийное производство комплексов С-75 началось еще в 1958 г. — было изготовлено 52 станции наведения ракет (СНР) диапазона «Н», 700 ракет В-750ВН.

Ракеты 13Д выпускались заводом № 41, а также подключенными с 1958 г. к ракетостроению ленинградским заводом N"272 и свердловским заводом № 8. Стартовые ускорители ПРД-18Р изготовлялись заводом № 464.

В ходе серийного производства конструкция ракеты совершенствовалась. В 1964 г. для ракеты приняли новый импульсный радиовзрыватель, близкий по конструкции и характеристикам к взрывателю 5Е11. и новую боевую часть массой 191 кг. Ракеты 13Д выпускались в нескольких модификациях:

— 13Д — базовый вариант;

— 13ДА:

— 13ДМ (В-753) — ракета для комплекса ПВО ВМФ М-2 «Волхов-М».

Усовершенствованный вариант пусковой установки CM-63-II выпускался серийно на заводе «Большевик» с 1960 г. по 1978 г. Дальнейшее совершенствование пусковой установки осуществлялось ОКБ этого завода, при этом была обеспечена возможность ее эксплуатации совместно с ракетами 11Д в комплексах экспортной поставки, а позднее и с серийными и опытными ракетами 15Д, 20Д (В-755), 17Д, 20ДП (В- 755). Проведенные доработки ПУ CM-63-II позволили эксплуатировать ее и в составе комплекса С-75В «Волхов».

Создание нового варианта комплекса было начато в 1957 г., когда по результатам проработок определилась возможность и целесообразность модернизации СНР С-75 для обеспечения характеристик, сопоставимых с характеристиками радиолокационных средств разрабатывавшейся в то время перспективной системы С-175. Работы по системе С-175, как более дорогой и сложной в производстве, было предложено прекратить, а основные усилия КБ-1 сосредоточить на большой новой работе — дальней системе с более высокими характеристиками — будущей С-200. Для обеспечения необходимой разгрузки КБ-1 А.А. Расплетин предложил провести модернизацию СНР комплекса С-75 при размещении ее в КУНГах на автомобильных прицепах силами возглавляемого Л.И. Горшковым ОКБ серийного завода № 304.

Наряду с возможностью совершенствования станции наведения ракет и других наземных средств комплекса наметились также перспективы применения в модернизируемой С-75 усовершенствованных ракет с расширенными боевыми возможностями и улучшенными эксплуатационными свойствами при сохранении массогабаритных показателей, близких к В-750.

Модернизация комплекса С-75 — создание ЗРК С-75М была задана Постановлением ЦК КПСС и СМ СССР от 4 июня 1958 г. № 608–293 и последующим Постановлением СМ от 16 сентября 1959 г. № 1048- 499. В качестве основных направлений совершенствования комплекса и ракет предусматривались расширение зоны поражения, повышение помехозащищенности и точности наведения. Оговаривалось создание комплекса управляемого зенитного ракетного оружия с ракетами двух типов. Предписывалось представить на совместные испытания в III квартале 1959 г. ракету В-755 (20Д), оснащенную твердотопливным стартовым ускорителем и ЖРД на маршевой ступени, а во II квартале 1960 г. — твердотопливную двухступенчатую ракету В-757 (17Д). Доработка станции наведения РСН-75 для обеспечения возможности использования новых ракет была возложена на СКБ-304. Новый вариант станции наведения ракет получил обозначение РСН- 75МВ.

Главным конструктором новой системы был назначен А.А. Расплетин, главным конструктором СНР — Л.И. Горшков. Работы по ракетам поручались ОКБ-2 главного конструктора П.Д. Грушина.

Для повышения помехозащищенности станции наведения ракет и увеличения дальности обнаружения целей без увеличения мощности передатчика в ОКБ-304 было предложено использовать две дополнительные тарельчатые антенны зондирующего цель «узкого луча». Одновременно предлагались и другие решения по совершенствованию аппаратуры СНР, созданию помехоустойчивой радиокомандной системы управления.

Создание ракеты В-755 задумывалось как основательная модернизация В-750ВН с заменой практически всех основных систем и агрегатов. Предусматривалось применение помехоустойчивого радиовзрывателя, приспособленных к новой станции наведения ракет блоков бортовой аппаратуры радиоуправления и радиовизирования, нового автопилота, усовершенствованного двухкомпонентного ЖРД с регулируемой тягой и более мощного стартового ускорителя. Последнее определило необходимость проектирования также и новой пусковой установки, способной выдержать более мощное воздействие струи продуктов сгорания нового ускорителя.

Разработка В-757 по существу являлась созданием принципиально нового изделия и ставила своей целью исключение из ракеты довольно опасного, как показал первый опыт эксплуатации, жидкого топлива. Уровень развития твердотопливной техники, освоенной отечественной промышленностью к концу пятидесятых годов, практически исключал возможность создания ракеты с требуемыми характеристиками на базе традиционных конструктивно-схемных решений. Поэтому ОКБ-2 приняло схему с использованием на маршевой ступени ракеты В-757 прямоточного двигателя на твердом топливе. Как показал ход последующих работ по этой ракете, а также по создававшимся в эти же годы зенитным ракетам для комплексов Сухопутных войск "Круг" и "Куб", получение работоспособного прямоточного двигателя являлось сложнейшей задачей, требующей многолетней доводки ракеты в процессе летных испытаний. В результате, работы по В-757 безнадежно отстали от процесса создания ракеты В-755 и, в итоге, В-757 превратилась в экспериментальную ракету, уступив с начала следующего десятилетия место принципиально другой конструкции — ракете В-758, также не доведенной до принятия на вооружения. Эти изделия будут рассмотрены ниже, среди других незавершенных или нереализованных вариантов, связанных с системой С-75.

Однако и разработка комплекса с ракетой В-755, создававшейся на базе уже отработанных технических решений, проходила далеко не гладко.

К плановому сроку передачи средств комплекса на совместные испытания, в III квартале 1959 г., еще не было закончено изготовление ни одной кабины ПВ, в стадии изготовления находились станция наведения ракет и ее элементы. Для бортовой аппаратуры ракеты не были отработаны новые электровакуумные изделия. Не были своевременно начаты автономные испытания ракеты В-755. Вместо 20 запланированных в ОКБ-2 было изготовлено всего 12 ракет В-755, на заводе № 41 — 5 ЗУР вместо 40. Не было устранено отставание по аппаратуре радиоуправления ракеты В-755 и автопилоту АП-755 (завод N9393). Решением ВПК от 20 октября 1959 г. № 108 устанавливались сроки поставки на полигон кабины «ПВ» (к 20 октября) и СНР в полном составе (к 30 октября). Были назначены новые сроки окончания работ по новой пусковой установке СМ-90 (ЦКБ- 34) и новой боевой части ракеты ДВР-755 (завод № 804).

В какой-то мере задержки с разработкой С-75М определялись передачей работ по совершенствованию средств системы С-75 от головного разработчика КБ-1 в ОКБ-304, созданному на серийном заводе № 304, выпускавшем станции наведения ракет.

Фактически только в декабре 1959 г. на полигон были поставлены опытные образцы станции наведения ракет. Заводские испытания продолжались до середины 1960 г., но и к этому времени не удалось завершить заводские испытания опытного образца магнетрона «Бисер-М» (разработчик НИИ-160) для передатчика кабины ПВ. Было изготовлено 38 ЗУР В- 755 вместо запланированных 75 ракет. На полигон поставили только две транспортно-заряжающие машины ПР-11Б.

Летные испытания ракеты 20Д проводились на полигоне «С» в Капустином Яре и были продолжены в Казахстане на полигоне «А» под Сары- Шаганом. По результатам испытаний ракеты В-755 в составе системы С-75М был отмечен ряд недостатков. Выявилась низкая надежность радиовзрыватели 5Е11 «Овод» (НИИ-504 ГКОТ) и боевой части В-88М. Отмечалось, что в результате применения некачественного пороха в составе шашек заряда (разработчик — НИИ-125) стартового двигателя при его запуске часть заряда выбивалась из него и на газоотражателе пусковой установки образовывались выбоины. Не удалось обеспечить достаточно полную выработку топлива ЖРД маршевой ступени. При испытаниях возникали проблемы с обмерзанием трубки приемника воздушного давления, отмечалась нестабильность работы автопилота. Разработчики гарантировали для ракеты В-755 допустимый срок хранения на пусковой установке всего один год, хотя для ракеты В-750 ранее был установлен срок 1,5 года.

21 октября 1960 г. было принято Решение ВПК № 153 о переходе для комплексов системы С-75 с окислителя АК-20Ф на АК-20К и о соответствующей доработке заправщика ЗАК-21 и части других заправочных средств.

В конце 1960 г. сохранялось отставание в отработке боевой части В-88М, автопилота АП-755, аппаратуры радиоуправления ФР-15М. Ход работ сдерживался и несвоевременной поставкой ракет — для завершения совместных испытаний комплекса С-75М не было поставлено в срок 18 ракет В-755.

Зимой 1961 г. ВПК было принято решение о проведении в апреле сверх ранее намеченной программы контрольных испытаний станции наведения и ракет при стрельбе по 4–5 самолетам МиГ-17. Требовалось завершить работы по системе забора топлива, увеличению дальности на малых высотах. Было решено выделить два комплекта аппаратуры ФР-15 для проведения работ с самолетом Ту-16, оснащенным блоками постановки помех «Резеда-Б».

Несмотря на встретившиеся трудности, совместные испытания успешно завершились.

Постановлением ЦК КПСС и СМ СССР от 20 апреля 1961 г. № 356–130 и Приказом МО СССР № 0054 комплекс С-75М с ракетой В-755 был принят на вооружение Войск ПВО страны, а в 1962 г. поступил также и в части ПВО Сухопутных войск. Комплекс обеспечивал поражение целей, летящих со скоростью до 2300 км/час в диапазоне высот от 3 до 30 км на дальности от 12 до 40 км. Дальность стрельбы по дрейфующим аэростатам была доведена до 43 км.

При комплектации комплекса С-75М в состав радиотехнической батареи входили кабины ПВ. УВ и АВ, заменившие кабины П. У и В комплекса С-75 соответственно.

Предназначенная для комплекса С-75М кабина ПВ комплектовалась приемным устройством П-40В (разработчик — ОКБ-304, изготовитель — завод N"304), передающим устройством П-20В с магнетроном «Бисер», антеннами П-11В, П-12В, П-130, П-14В. Для перевозки демонтированных антенн при смене позиции использовались придаваемые комплексу автомобильные прицепы с переоборудованными грузовыми платформами, обеспечивавшими равномерную нагрузку на оси и закрепление антенн при транспортировке. Из имевшихся трех прицепов один транспортировал антенны «узкого луча» и радиолокатора передачи команд, а два остальных — антенны «широкого луча» Демонтаж антенн осуществлялся с помощью 6-тонного подъемного крана. Кабина ПВ, поставленная на колесные хода, и прицепы с антеннами при смене позиции буксировались автомобилями автотранспортной службы бригады (полка).

Аппаратура кабин УВ и АВ монтировалась в КУНГах на шасси автомобильных прицепов. Новый состав аппаратуры станции наведения ракет РСН-75В позволял вести обстрел целей в условиях применения противником пассивных и активных помех.

Разработка ракеты В-755 (20Д) велась филиалом ОКБ-2 (МКБ «Факел») на заводе № 41 под руководством Главного конструктора В. В Коляскина на базе конструкции ракеты 13Д (В750ВН).

На ракете В-755 по сравнению с ракетой В-750ВН были применены новые аппаратура радиоуправления и радиовизирования ФР-15М, автопилот АП-755, радиовзрыватель 5Е11 "Овод'', боевая часть В-88М, жидкостный ракетный двигатель и стартовый ускоритель.

Повышение надежности ракеты достигалось также и использованием ампулизированных топливных баков. Трубопровод для подачи окислителя из бака к турбонасосу был перенесен на левый борт ракеты. Турбонасосный агрегат системы подачи компонентов топлива работал на основных компонентах АК-20К и ТГ-02. Применявшийся на ракетах семейства В-750 маленький топливный бак для однокомпонентного топлива ОТ-155 использовался для размещения части горючего. Он был оставлен из соображений сохранения центровки маршевой ступени ракеты и исключения «лишних» конструкторских работ. Регулирование тяги двигателя позволило уменьшить расход на маршевом участке полета и за счет этого увеличить дальность. Максимальная тяга двухрежимного двигателя С2.720 составляла 3500 кг, минимальная — 2075 кг. Масса двигателя составила 47,5 кг, длина — 945 мм, диаметр — 476 мм. Двигатель выпускался заводом № 466.

Ракеты типа 20Д и ее ранние модификации оснащались боевой частью с «готовыми» шарообразными осколками, масса БЧ 5Б88 — 196 кг.

Непосредственная работа с ракетами производилась с использованием наземных средств ракетной батареи РБ-75В (РБ-75В1).

Однобапочная пусковая установка СМ-90 с переменным углом старта ракеты была создана в ЦКБ-34 под руководством главного конструктора Б.С. Коробова. Пусковая установка оснащена синхронно-следящим приводом ЭСП-90. При старте ракеты используется газоотражатель, прижимающийся к грунту газовой струей стартового двигателя Пусковые установки, поставленные на отделяемые колесные хода, при смене позиции буксировались автомобилями КрАЗ-214 по шоссе со скоростью до 40 км/ч, а по грунтовым дорогам — до 10 км/ч. Автомобили-тягачи КрАЗ-214 при смене дивизионом позиции прибывали из автотранспортной службы бригады (полка). Время перевода пусковой установки из походного положения в боевое — 2 часа 20 минут. При развертывании на стартовой позиции после разведения боковых балок-опор ПУ устанавливалась на грунте, отделялись передний и задний подкатные хода, производилось горизонтирование с помощью винтовых домкратов (допустимый уклон площадки — 1,5 град., меньше, чем для СМ-63) и взаимное ориентирование с антенным постом, устанавливались подъездные мостики для ТЗМ. Вокруг пусковой установки оборудовалась предохраняющая от осколков обваловка, устанавливалась маскировка.

Пусковая установка СМ-90 выпускалась заводом «Большевик» до 1965 г., после чего ее производство было передано на Пермский машиностроительный завод им. В.И.Ленина, в ОКБ которого разрабатывалась документация на последующие доработки ПУ.

Кроме того, в ЦКБ-34 были проведены доработки пусковой установки CM-63-II для обеспечения возможности работы со станциями наведения РСН-75В в составе батарей РБ-75В. Однако для ПУ CM-63-II ограничивалась номенклатура используемых ракет они не обеспечивали пуски ЗУР с новым ускорителем. Нормативное время заряжания ПУ составляло 2–4 минуты (в зависимости от дистанции подъезда ТЗМ), при этом обеспечивался темп стрельбы с одной ПУ — IQ- 12 минут.

В составе комплекса С-75М совместно с пусковой установкой СМ-90 использовались транспортно-заряжающие машины ПР-11БМ (на базе полуприцепа и автомобиля-тягача ЗИЛ-151КВ), которые обеспечивали возможность работы с ракетами 20Д и последующими модификациями.

Придаваемые комплексу С-75М станция разведки и целеуказания П-12М «Десерт» (позднее РЛС П-18) и радиовысотомер комплектовались автономными дизельными электростанциями. Станция П-12М располагалась на удалении до 500 метров от РСН-75В и комплектовалась аппаратурой связи «Василек». Антенно-мачтовое устройство и ЗИП транспортировались автомашиной ЗИЛ-131.

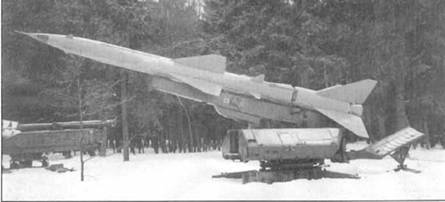

Пусковая установка СМ-90

Пусковая установка СМ-90 в транспортном положении

В составе комплексов системы С-75 использовались наземные радиозапросчики «Кремний-2М», «Пароль-1», а с середины 1980-х гг. — «Пароль-3» (75Е6), «Пароль-4» (1Л22).

Придаваемая дивизиону кабина сопряжения и связи 5Ф20 (позднее 5Ф24, 5X56) позволяла осуществлять работу станции наведения ракет в режиме приема целеуказаний от автоматизированных систем управления: АСУРК-1. АСУРК-1М, «Вектор» и «Сенеж».

Дополнительно дивизиону могла придаваться аппаратура радиорелейной связи 5Я61 «Циклоида» (5Я62, 5Я63), смонтированная в полуприцепе ОдАЗ-828. Антенно-мачтовое устройство (АМУ), использовавшееся для подъема антенн, после демонтажа и укладки по-походному, а также ЗИП, размещенный в полуприцепе, транспортировались автомашиной ЗИЛ-131.

Ракеты выпускались заводами:

№ 41 («Авангард», головной завод),

№ 272 (Северный завод),

№ 8 (Машиностроительный завод им. М.И. Калинина, г. Свердловск, с 1960 г.).

Комплектующие ракеты разрабатывались и поставлялись следующими организациями:

— завод № 663 — аппаратура радиоуправления и радиовизирования ФР15М;

— КБ-1 завода № 393, завод № 447 — магнетрон МИ-130П;

— ОКЬ-2 и КЬ-1 — автопилот АП-755;

— НИИ-504 — радиовзрыватель 5Е11 «Овод» («Шмель-ВН», с 1964 г. использовался новый радиовзрыватель 5Е29);

— НИИ-6 — боевая часть В-88М.

При создании комплекса и в ходе его эксплуатации были проведены аппаратурные доработки станции наведения ракет, которые позволили уменьшить минимальную высоту зоны поражения до 1 км.

В 1961 г. во время проведения работ по определению возможности борьбы с баллистическими ракетами системы С-75 осуществлялись мероприятия по сопровождению баллистических ракет средствами систем С-75 и С-200. В процессе их выполнения был получен ряд обнадеживающих результатов.

В процессе эксплуатации накопилась статистика, позволившая определить ряд "слабых мест" ракеты и принять меры по их доработке. При пусках в 1962 г. было отмечено 13 % отказов ЗУР выпуска завода № 41, 13,8 % — завода № 464, 21 % — завода № 272, 9,1 % — завода № 8. В числе причин отказов ракет было и образование осадка в баке окислителя АК-20К. К осени 1963 г. по результатам полигонных испытаний и пусков ракет В-755 отмечалось до 9,9 % отказов автопилота АП-755 выпуска завода № 849, до 8,8 % отказов аппаратуры ФР-15М выпуска завода № 663, до 32 % отказов радиовзрывателя 5Е1 1.

В ходе последующей эксплуатации комплексов С-75М для них были разработаны модернизированные варианты ракеты 20Д:

— 20ДА — ракеты, отслужившие гарантийный срок, при ремонтах переоборудовались на заводах в ракеты модификации 20ДС.

— 20ДП — вариант ракеты В-755, доработанный для наведения на цель на пассивном участке траектории.

По Решению ВПК № 136 от 12 сентября 1960 г. были развернуты работы по расширению зоны поражения дозвуковых воздушных целей за счет наведения ракет на пассивном участке траектории. Предполагалось увеличить в полтора раза максимальную дальность пуска ракет по дозвуковой цели с ЭПР 6–8 мº и обеспечить дальнюю границу зоны поражения 55–60 км. Конструкторские испытания должны были начаться во II кв. 1961 г. Увеличение времени полета ракеты потребовало проведения комплексной работы по ее модификации. Для обеспечения более продолжительного полета ЗУР с работающим ЖРД был разработан вариант двигателя, получивший обозначение С2.720.А2. Требовалось провести доработки радиовзрывателя 5Е11, системы самоликвидации, предохранительно-исполнительного механизма, бортового источника питания. Особая сложность состояла в обеспечении энергоснабжения бортовой аппаратуры и привода рулевых машинок, обеспечивавших перекладку аэродинамических рулей. Было увеличено время задержки срабатывания самоликвидатора ракеты. За счет использования ракеты на пассивном участке траектории дальняя граница зоны поражения доработанных комплексов была увеличена до 56 км. Самоликвидация ракеты производилась ограничением времени полета или при промахе независимо от времени полета. Отслужившие гарантийный срок ракеты 20ДП при ремонтах переоборудовались на заводах в ракеты модификации 20ДС.

— 20ДУ — (В-755У) — модификация ракеты 20Д с уменьшенным временем предстартовой подготовки была передана в серийное производство во второй половине шестидесятых годов. Длина ракеты — 10,8 м, масса — 2398 кг. Ракеты, отслужившие гарантийный срок, при ремонтах переоборудовались на заводах в ракеты модификации 20ДСУ.

— 20ДС — модификация ракеты с селектирующим блоком для обеспечения стрельбы по целям с высотой полета менее 200 м;

— 20ДСУ — модификация ракеты, оснащенная селектирующим блоком, бортовая аппаратура доработана для уменьшения времени предстартовой подготовки.

— В-755ОВ (20ДО) — на основании Решения ВПК от 1 апреля 1964 г. № 76 велась разработка модификации ракеты В-755, предназначенной для отбора проб воздуха при проведении испытаний ракеты 15Д.

Головной организацией по созданию и выпуску ракеты В-750 ОВ был назначен завод № 41. Планами работ предусматривалось выпустить 10 ракет в IV квартале 1964 г. и 10 ракет в I квартале 1965 г. Для своевременного отделения блока отбора проб воздуха, в том числе и при работающем двигателе второй ступени, ракета оснащалась дополнительной третьей ступенью с твердотопливным двигателем.

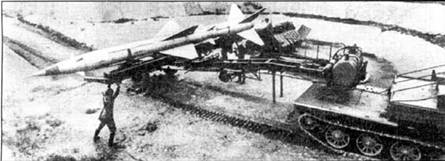

Для эксплуатации в северных районах в качестве тягача транспортно-зарядной машины использовался гусеничный АТС-59

Постановлением ЦК КПСС и СМ СССР от 30 декабря 1960 г. N"1234-528 применительно к системе С-75М была задана разработка зенитной управляемой ракеты 15Д (В-760) со специальной боевой частью, предназначенной для поражения групповых воздушных целей.

Проектирование ракеты велось филиалом ОКБ-2 (МКБ «Факел») на заводе № 41 под руководством Главного конструктора В.В.Коляскина. Разработчиком специальной боевой части для ракеты Постановлением от 30 декабря 1960 г. назначался НИИ- 1011.

Для повышения надежности ракета 15Д оснащалась двумя комплектами бортовой аппаратуры радиоуправления и радиовизирования ФР-15Н, блоком управления — автопилотом AC- 1Н. Для исключения срабатывания боевой части от случайных и ложных сигналов не устанавливалась аппаратура радиовзрывателя, а подрыв боевой части производился по команде, передаваемой на борт ракеты со станции наведения ракет. Изменения были введены и в систему самоликвидации ракеты. Внешним отличием ракет 15Д стало отсутствие дестабилизаторов, связанное как с компоновочными особенностями, так и с тем, что при большом радиусе поражения цели от ракеты не требовалась возможность отработки резких маневров.

Решение ВПК № 109, уточняющее ход выполнения работ по ракете В-760, проводившихся в соответствии с Постановлением ЦК КПСС и СМ СССР от 28 июня 1962 г. № 660–270, было принято 11 июля 1962 г. Ракета В-760 должна была быть поставлена на совместные испытания в IV кв. 1962 г., но заводом № 41 было выпущено только 22 ЗУР вместо плановых 49. По проведенным на полигоне двум первым пускам выявились недостатки, обусловленные изменением аэродинамики второй ступени ракеты, что потребовало срочного проведения доработок.

После успешного завершения испытаний ракета В-760 (15Д) со специальной боевой частью для системы С-75М принята на вооружение Постановлением от 15 мая 1964 г. № 421–166 и Приказом МО СССР № 0066 1964 г По своим характеристикам она практически соответствовала В-755, отличаясь от нее большей минимальной высотой зоны поражения, принятой исходя из условий обеспечения безопасности прикрываемых объектов. В 1964 г. для комплекса С-75М стали поставляться ракеты 15Д (В-760) со специальной боевой частью, которые могли применяться и в комплексах более поздних модификаций. Для работы с ракетой 15Д была спроектирована транспортно-заряжающая машина ПР-11ДА с блоком обогрева боевой части ракет 15Д и 5В29.

Сооружение № 7А — хранилище специальных ракет, рассчитанное на три ПР-11Д (ПР-11ДА) с ракетами 15Д (позднее 5В29) в изолированных боксах, оснащалось системой термостабилизации и осушения воздуха и строилось отдельно от сооружения № 7. Для контроля влажности и температуры в хранилище устанавливалась контрольная, а в отдельном помещении хранилища или в строении, расположенном рядом, — регистрирующая аппаратура.

Для обеспечения более надежного наведения ракеты с СБЧ на самолеты-постановщики помех и на групповые цели и точного определения дальности до цели в ОКБ-304 был создан радиодальномер РД-75 «Амазонка», дополнительно введенный в состав комплекса. Наведение антенн радиодальномера по азимуту и углу места в направлении на цель осуществлялось с использованием синхронной связи с антенным постом СНР.

Рабочий диапазон радиодальномера составлял около 1000 МГц, что позволяло при попытке противника поставить активную помеху на рабочей частоте производить скачкообразную перестройку по частоте в широком диапазоне. Придаваемый комплексу С-75М радиодальномер РД-75 «Амазонка» комплектовался автономной дизельной электростанцией.

Находившиеся в эксплуатации в СССР комплексы С-75 «Десна» постоянно дорабатывались как на местах дислокации, так и при проведении плановых ремонтов на заводах Министерства обороны. Проводившиеся усовершенствования аппаратуры позволяли поддерживать боевые возможности и характеристики комплексов С-75 «Десна» практически на уровне возможностей созданных позднее комплексов С-75М «Волхов».

Разработка системы с расширенными боевыми возможностями на базе систем «Десна» была начата в соответствии с Постановлением СМ СССР от 4 июня 1963 г. № 621–207.

Постановлением предусматривалось обеспечение возможностей обстрела целей со скоростями до 2000 км/час, снижение минимальной высоты поражения с 3000 до 300 м, расширение курсовых углов зоны поражения целей, летящих со скоростью 1500 км/ч, до 90 град, и до круговой зоны при обстреле дозвуковых целей.

Проведенные в середине шестидесятых годов работы позволили ввести в боекомплект комплексов С-75 «Десна» ракеты типа В-755 различных модификаций, что резко повысило его боевые возможности и позволило продлить эксплуатацию боевой техники. Аппаратура станции наведения ракет и стартовой батареи была доработана для возможности применения ракет В-755У с ускоренным циклом предстартовой подготовки.

Использование в составе стартовой батареи РБ-75 усовершенствованных пусковых установок CM-63-IIA позволило эксплуатировать ракеты типов 13Д (В-750ВН), 20Д (В-755) всех модификаций без ограничений.

Комплекс под обозначением С-75Д с ракетами В-755, В-755У (и их модификациями) был принят на вооружение в 1969 г. Приказом Министра обороны СССР № 0046.

В середине шестидесятых годов было принято решение о начале экспортных поставок комплексов с аппаратурой 6-сантиметровго диапазона. Комплекс С-75 «Десна» в 1965 г. был доработан для поставок в зарубежные страны. В конце 1960-х гг. в состав комплекса, предназначенного для экспортных поставок, была введена ракета 20Д (В-755).

Разработка системы с расширенными боевыми возможностями на базе систем «Десна» и «Волхов» была начата в соответствии с Постановлением СМ СССР от 4 июня 1963 г. № 621–207. Постановлением предусматривалось увеличение максимальной дальности пусков ракет комплекса С-75М по дозвуковым целям с эффективной поверхностью рассеяния Ил-28 с 40 до 55 км, снижение минимальной высоты поражения с 3000 до 300 м, расширение курсовых углов зоны поражения целей, летящих со скоростью 1500 км/ч, до 90 град, и до круговой зоны при обстреле дозвуковых целей.

В ходе проведения модернизационных работ были созданы станция наведения РСН-75В1, антенный пост П1В. усовершенствованная пусковая установка СМ-90 с электросиловым приводом ЭСП-90. Система электропитания — ЭСД-100 (три 5Е93 и распределительная кабина) обеспечивала электроэнергией в полевых условиях средства радиотехнической и стартовой батарей. Для транспортировки ракет и заряжания пусковых установок использовались ПР-11Б и ПР-11Д.

Комплекс работ по совершенствованию систем С-25 и С-75 в 1965 г. был удостоен Ленинской премии. Лауреатами стали Р.А. Валиев, Л.И. Горшков, К.К. Капустян, В.В. Коляскин, Г.С. Легасов, К.В. Лендзиан, Н И. Оганов, Я.Л. Фридман. Ф.М. Шумилов, И.А. Шушков.

При создании ЗРК С-75М2 была проведена разработка ракеты 5Я23 и выполнены доработки аппаратурной части комплекса для использования ракет 20ДП (и более поздних модификаций: 20ДС, 20ДУ, 20ДСУ) с наведением на пассивном участке траектории, что позволило увеличить максимальную дальность стрельбы по одиночной цели, летящей со скоростью до 500 м/с, в беспомеховой обстановке до 56 км. Усовершенствованный вариант антенного поста получил обозначение П2В.

Ракета 5Я23 (В-759) — одна из последних модификаций ракет для комплексов системы С-75 была спроектирована в ОКБ ММЗ «Авангард». Разработка была начата по Постановлению от 22 сентября 1967 г. Длина ракеты составила 10,91 (10,806) м; масса полностью снаряженной и заправленной ракеты — 2406 кг; масса БЧ 5Ж98 с готовыми осколками в виде усеченной пирамиды — 201 кг (по другим данным — 197 кг); масса взрывчатого вещества — 90 кг, число готовых осколков 29 000. Другая предназначенная для ракеты 5Я23 боевая часть с готовыми шарообразными осколками имела массу 197 кг, в том числе массу взрывчатого вещества — 90 кг. С введением ракет данной модификации была обеспечена зона поражения: по дальности 6 (7)-56 (76) км, по высоте — 0,1 (0,05)-30 км. Максимальная скорость поражаемой цели — 3700 км/ч.

Система зенитного ракетного оружия С-75М2 с ракетой В-759 (5Я23) была принята на вооружение в 1971 г. Приказом МО СССР № 0023.

Комплекс С-75МЗ представляет собой развитие комплекса С-75М2 с введением в боекомплект ракет 5В29 (В-760В) со специальной боевой частью и соответствующим дооборудованием системы управления и наведения ракеты.

Доработанный вариант антенного поста получил обозначение ПЗВ. Для подавления отметок шумовых помех на индикаторах СНР в состав аппаратуры введен ГШВ (генератор шумов).

Разработка ракеты 5В29 (В- 760В) велась в ОКБ ММЗ «Авангард». На ракете 5В29, как и на ракетах 15Д, использовался измененный и частично дублированный комплект бортового оборудования.

В связи с расширением номенклатуры ракет в модифицированных вариантах комплексов С-75М «Волхов» был разработан усовершенствованный вариант ТЗМ — ПР-11 ДА. обеспечивавший возможность проведения работ с ракетами 13Д, 20Д, 5Я23, 15Д и 5В29.

Система зенитного ракетного оружия С-75МЗ с ракетой 5В29 (В- 760В) была принята на вооружение в 1975 г. Приказом МО СССР № 0067.

В середине семидесятых годов началось оснащение комплексов аппаратурой телевизионно-оптического визира (9ШЗЗА) с введением канала оптического сопровождения цели, что позволило в условиях визуального наблюдения воздушной цели вести ее сопровождение и обстрел без использования радиолокационных средств ЗРК в режиме излучения.

На станциях позднего выпуска также применена новая конструкция антенн «узкого» луча.

В состав комплекса введена аппаратура «Дублер» с выносными имитаторами СНР (ее получили и другие варианты комплекса С-75М. находившиеся на вооружении).

Минимальная высота зоны поражения была снижена до 200 (100) м. Скорость полета поражаемых целей была доведена до 3600 км/ч. Введен режим стрельбы по наземной цели.

Совместные испытания нового варианта системы завершились в ноябре 1978 г.

В ходе проведения планового капитального ремонта комплексы С-75М «Волхов» ранних образцов доводились до уровня поставляемых в войска последних модификаций. Проведение доработок аппаратурной части комплексов в ряде случаев производилось на позициях силами заводских выездных бригад. Крупные доработки выполнялись в стационарных условиях на ремонтных предприятиях Министерства обороны при проведении плановых ремонтов.

Рязанское производственно-техническое предприятие осуществляло поставку запасных частей, ремонт и модернизацию ЗРК системы С-75, в том числе и для экспортных вариантов — С-75 «Волга».

Ремонт и модернизация ЗРК "Волга" из числа высвободившегося вооружения и предпродажная подготовка комплексов (как типовых ремонтных комплектов, так и по конкретным заявкам заказчика) производится Заводом № 1019 по ремонту военно-технического имущества (поселок Онохой, Заиграевский район, Республика Бурятия).

Ремонт и модернизация ЗРК С-75М в комплекте с радиодальномером и ЗРК "Волга" (как типовых ремкомплектов, так и по конкретным заявкам заказчика) производится Заводом № 1015 по ремонту военно-технического имущества (г. Нижние Серги, Свердловская область).

Ремонт и модернизация ЗРК "Волга" производится заведом N92566 по ремонту радиоэлектронного вооружения (Республика Беларусь).

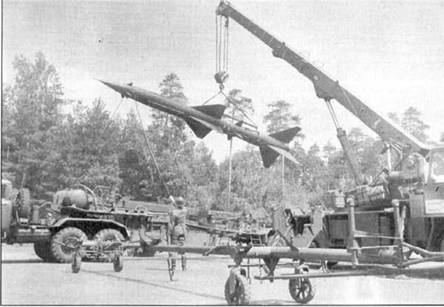

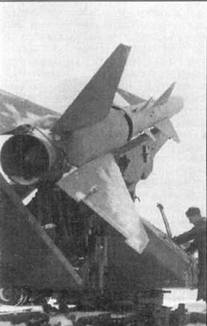

Погрузка ракеты на транспортно-зарядную машину

Комплексы С-75М «Волхов» некоторых модификаций с несколько измененным составом оборудования с начала семидесятых годов под обозначением С-75 «Волга» поставлялись на экспорт с ракетами 20Д. С 1973 г. по 1987 г. в Сирию было поставлено 53 комплекса «Волга», с 1975 г. по 1985 г. в Ливию направили 39 комплексов.

В зарубежных публикациях были приведены данные по составу боевых и технических средств, а также по численности личного состава зенитного ракетного полка, состоящего их трех огневых и одного технического дивизиона системы С-75.

По штату состав полка (штаб, три огневых и технический дивизионы) включал 51 офицера и 466 рядовых. Штаб полка насчитывал 8 офицеров и 60 рядовых.

В каждом из трех огневых дивизионов имелись:

— штаб в составе 4 офицеров и 43 рядовых;

— батарея управления огнем, насчитывающая 4 офицеров и 20 рядовых, под управлением и обслуживанием которых находилось 4 кабины РЛС, 9 автомобилей;

— стартовая батарея в составе 3 офицеров и 34 рядовых, которые обслуживали 6 пусковых установок, 6 транспортно-заряжающих машин и 9 автомобилей.

Технический дивизион полка имел штатную численность 10 офицеров и 115 рядовых. Для обеспечения повседневного обслуживания ракет и боевой работы огневых дивизионов технический дивизион имел на вооружении 2 системы электроснабжения, 12 транспортно-заряжающих машин, 2 автокрана, 6 автозаправщиков. 38 автомобилей и другую технику.

Информация о возможном проведении модификации комплексов С-75М «Волга» представлялась на выставке «МАКС-95».

По сравнению с исходной системой, усовершенствованный ЗРК характеризовался расширенной областью поражения воздушных целей, повышенной эффективностью, более высокой стойкостью к воздействию радиоэлектронных помех и улучшенными эксплуатационными характеристиками. Предлагалось аналоговое оборудование частично заменить на цифровое, автоматизировать процесс пуска ракеты, ввести индикацию гарантированной зоны поражения ЗРК воздушных целей. При потере слежения за целью в результате применения противником средств РЭБ вводился режим автоматической экстраполяции ее расчетной траектории. Минимальная высота поражения цели должна была составить 100 метров, максимальная 30 км. дальнюю границу зоны поражения предусматривалось довести до 67 км.

(Продолжение следует)

Андрей ФИРСОВ
