*Продолжение. Начало см. в ТиВ 3–5, 7-10,12/2002

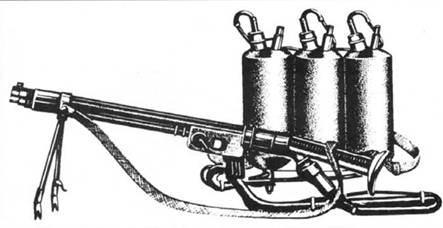

Отечественный легкий пехотный огнемет ЛПО-50

В послевоенное время огнеметы получили свое дальнейшее развитие.

В СССР был принят на вооружение легкий пехотный огнемет ЛПО-50. Это ранцевый, пороховой, беспоршневой огнемет многократного действия с электрическим способом управления огнеметания. Он поражает цели непосредственно горящей огнесмесью. Здесь полностью отсутствуют какие-либо снаряды, начиненные зажигательным составом. Огонь летит к цели в «чистом» виде.

ЛПО-50 предназначен для поражения живой силы противника, находящейся на открытом месте или в траншеях, блиндажах и других укрытиях. Целями могут также служить деревянные строения и сооружения, которые необходимо поджечь, исходя из условий боевой обстановки.

Огнемет обслуживается одним человеком. Масса снаряженного ЛПО-50 — 23 кг. Она распределяется следующим образом. В руках у огнеметчика короткое ружье массой 3,2 кг и длиной 968 мм. А основная тяжесть — за плечами, в ранце, в котором размещаются три баллона, снаряженные огнесмесью. В каждом баллоне ее по 3–4 литра. Этого количества огнесмеси достаточно, чтобы произвести один выстрел. Дальность огнеметания при навесной траектории составляет не менее 70 метров. Наиболее эффективным считается расстояние в 40–50 метров. Именно в этом случае создаются условия для наилучшего поражения целей.

Устройство огнемета несложно. Он состоит из ранца с баллонами, ружья, шланга и сошек.

В огнемете ЛПО-50 нет поршня, выталкивающего огнесмесь в ствол (брандспойт). Его роль выполняют пороховые газы. Поэтому огнемет и называется пороховым, беспоршневым. В верхней части каждого баллона располагается пороховая камера, в которой размещаются пороховой заряд и пиропатрон. Когда огнеметчик нажимает на ползун спуска, замыкается электрическая цепь. Срабатывает пиропатрон, пороховой заряд воспламеняется. Образовавшиеся пороховые газы создают в замкнутом объеме баллона избыточное давление примерно в 30 кгс/см². Благодаря этому огнесмесь вытесняется через обратный клапан в коллектор, который является общим для всех трех баллонов, и далее через шланг в ствол ружья. Надульной части ствола закреплена обойма, в которую заранее вставляются три унифицированных зажигательных патрона (к каждому баллону свой патрон). Один из них срабатывает в тот момент, когда огнеметчик нажимает ползун спуска.

Когда огнесмесь с силой выталкивается из насадки ствола ружья, она поджигается пламенем от унифицированного зажигательного патрона и горящей струей выбрасывается на цель. После выброса огнесмеси вся жидкостная коммуникация — обратный клапан, коллектор, шланг и ствол — продувается пороховыми газами, чем устраняется подтекание огнесмеси с дульного среза ружья после выстрела. Электрическая схема ЛПО-50 позволяет огнеметчику включать баллоны поочередно. Для этого служит специальный переключатель. Огнеметание можно производить из различных положений — лежа, стоя, с колена. При команде «К бою» огнеметчик переводит ЛПО-50 из походного положения в боевое и изготавливается к огнеметанию. На выполнение всех этих действий нормативом предусмотрено не более 20 секунд.

Допустим, выстрел произведен и цель поражена. Но тут же появилась другая. Повторное огнеметание можно произвести почти мгновенно. Ведь на три выстрела подряд отпускается всего 5–7 секунд. Когда баллоны в ранце после трех прицельных выстрелов оказываются пустыми, то они перезаряжаются. На это затрачивается 8-10 минут, и огнеметчик снова готов к действию. ЛПО-50 является огнеметом многократного действия. Гарантийное число безотказных выстрелов составляет не менее 600, то есть по 200 выстрелов из каждого баллона.

На вооружении нашей армии состоит и тяжелый пехотный огнемет ТПО-50.

Он предназначен для поражения живой силы противника, расположенной открыто или в укрытиях, а также для отражения атак и контратак. Этот огнемет — пороховой, поршневой, горизонтальный, многократного применения, с лафетом. с механическим и электрическим способами приведения в действия.

В качестве рабочего тела, выталкивающего огнесмесь из баллона, используются пороховые газы, образующиеся при сгорании порохового заряда. Принцип здесь заложен тот же, что и в легком пехотном огнемете.

А вот существенным отличием является то. что ТПО-50 выполнен как поршневой огнемет. В конструкцию введен специальный поршень-обтюратор. Он перемещается внутри баллона и служит для равномерного распределения давления пороховых газов на поверхность огнесмеси при выбрасывании ее из ствола при выстреле.

Установка массой 173 кг смонтирована на колесном лафете и позволяет произвести три выстрела по 21 литру огнесмеси каждый на расстояние до 180 метров. Действие его основано на выбрасывании огнесмеси за счет давления пороховых газов, которые образуются при сгорании порохового заряда. Давление газа на жидкость передается через поршень-обтюратор, разграничивающий в стволе огнемета области жидкости и газа. Струя огнесмеси поджигается специальным устройством при вылете ее из сопла.

Огнемет состоит из трех одинаковых по устройству сменных стволов и лафета. Сменный ствол включает в себя корпус и головку, соединенные между собой накиднои гайкой, а также пороховую камеру, сопло с запорным устройством, поршень-обтюратор и механический взрыватель или электрический контакт. В корпусе размещается огнесмесь и создается рабочее давление.

Основной частью сменного ствола является головка, в которую монтируются все рабочие узлы огнемета. Головка сферической формы, штампуется из листовой стали На ней имеется кольцо для соединения с корпусом. В сферическую часть ее вваривается втулка сифона, стакан пороховой камеры и втулка предохранительного клапана. Внутренняя часть втулки сифона переходит в сифонную трубу, через которую огнесмесь выбрасывается из ствола. Сифонная труба имеет раструб, обеспечивающий плавный выход огнесмеси. Для выхода остаточных пороховых газов из сменного ствола в конце огнеметного выстрела в нижней части трубы и во втулке поршня-обтюратора сделано отверстие.

Пороховая камера служит для помещения в ней воспламенительного устройства (зажигательной звездки), порохового заряда, колосника, газового сопла и других деталей, обеспечивающих производство выстрела. Она монтируется на стакане головки На крышке пороховой камеры имеются отверстия для факельной трубки капсульного контакта (при электрическом способе приведения огнемета в действие) и для механического взрывателя. Факельная трубка служит для выхода пламени зажигательной звездки, поджигающей струю огнемета.

При механическом приведении огнемета в действие используется воспламенительный патрон РОКС-3. Механический взрыватель вставляется во втулку крышки пороховой камеры и закрепляется накидной гайкой. На боевой взвод он ставится только перед производством выстрела. При электрическом приведении огнемета в действие к электрическому контакту подключается проводник от источника тока — аккумулятора. В этом случае для производства выстрела используется пиропатрон ПП-9.

Выстрел из огнемета ТПО-50 происходит в такой последовательности. Механический взрыватель воспламеняет патрон РОКС-3. Пламя зажигательной звездки поджигает пороховой заряд. Газы, образующиеся при этом в пороховой камере, поступают в газовую область ствола через сопло. Давление газов, достигнув рабочей величины 60 кгс/см2, остается постоянным в течение всего времени выстрела.

Под давлением пороховых газов поршень-обтюратор выдавливает огнесмесь через сифонную трубу. При этом мембрана сопла срезается и огнесмесь выбравывается на цель. Скорость движения огнесмеси в стволе возрастает от 3 до 36 м/с (из-за разности размеров ствола и сифонной трубы — соответственно 200 мм и 5 мм). А за счет конического сужения сифонной трубы скорость вылета струи из сопла достигает 106 м/с. Огнесмесь при вылете из ствола поджигается пламенем зажигательной звездки.

Формирование струи и направление ее на цель производится с помощью сопла, диаметр которого 32 мм Сопло включает корпус и запорное устройство, которое необходимо для создания в стволе огнемета рабочего давления 60 кгс/см². Корпус сопла имеет коническую часть с центральным углом конуса 10° и цилиндрическую-длиной 96 мм. На головке установлен также предохранительный клапан мембранного типа, диаметр которого 25 мм. Он предотвращает создание в стволе огнемета опасного давления свыше 120 кгс/см².

Прицельное приспособление, обеспечивающее прицеливание на дальность прямого выстрела, состоит из прицельной рамки, хомутиков и мушки. На хомутиках выбиты цифры, обозначающие дальность огнеметания прямым выстрелом при высоте цели 1.5 метра. Цифры 1,1,2 и 1,4 соответствуют дальности 100,120 и 140 метров.

Транспортировка огнемета производится с помощью лафета, который конструктивно может быть выполнен как на колесах, так и на лыжах. Лафет предназначен также для изменения углов возвышения сменного ствола. Он состоит из рамы с сошниками, ручки для его перемещения, кронштейна с хомутиками для установки сменных стволов и других деталей.

Советский тяжелый пехотный фугасный огнемет ТПО-50:

1 — зажигательная звездка. 2 — пороховой заряд. 3 — предохранительный клапан: 4 — механический взрыватель. 5 — мушка. 6 — прицел; 7 — поршень-обтюратор: 3 — сопло с запорным устройством

Американский ранцевый огнемет АВС-М9-7

Масса снаряженного огнемета ТПО-50 с тремя стволами и лафетом 173 кг Масса снаряженного ствола 43,6 кг. Объем огнесмеси на выстрел 21 литр, дальность огнеметания до 180 м. Дальность прямого выстрела 140 м. Время приведения огнемета из походного положения в боевое 8- 10 мин. Боевой расчет огнемета состоит из двух человек: наводчика и его помощника.

Огнемет может эксплуатироваться в боевой обстановке в широком диапазон от +40 °C до -40 °C. Именно в этих условиях достигается стабильное огнеметание.

В годы Второй мировой войны в американской армии широко применялся ранцевый огнемет М1А1, который впоследствии был модернизирован и получил обозначение М2А1. Этот огнемет использовался американскими войсками и во Вьетнаме. В пехотных ротах имелось по три таких огнемета.

В США в настоящее время используются носимые (ранцевые огнеметы АВС-М9-7 и его модифицированный вариант М9Е1-7. которые заменили более ранние модели огнемета М2 (М2А1-7). Ранцевый огнемет АВС-М9- 7 состоит из двух цилиндрических резервуаров с огнесмесью, сферического баллона для сжатого воздуха (или азота), гибкого шланга и облегченного брандспойта. Брандспойт снабжен специальным воспламеняющим огнесмесь устройством (пороховой фитиль), а также предохранителем, который исключает возможность случайного огнеметания. В резервуарах, содержащих огнесмесь, создается давление. Выброс огнесмеси через брандспойт осуществляется одновременным нажатием на спусковой крючок и предохранитель. При этом загорается одна из воспламенительных таблеток, а перед соплом брандспойта образуется высокотемпературный факел огня. Струя напалма, выбрасываемая под давлением 20 атмосфер, проходя через этот факел, воспламеняется. Главная часть воспламеняющего устройства — пять пиропатронов, в каждом из которых помещается пороховой заряд и металлическая спичка с фосфорным наконечником. От наконечника спички воспламеняется порох пиропатрона, который горит 6-12 секунд, воспламеняя огнесмесь. Каждому огнемету придается ранец для переноски четырех сферических баллонов со сжатым воздухом.

Американский морской пехотинец в защитной одежде с огнеметом М9Е1-7

Американский ранцевый огнемет М2А1-7

Все эти огнеметы, за исключением М8, многократного применения, с переменным режимом ведения огня, позволяющим либо провести одно непрерывное огнеметание, либо сделать несколько выстрелов. Указанные образцы в качестве горючего используют напалм, а для метания струи горящего напалма — сжатый воздух.

Низкий коэффициент полезного использования огнесмеси, недостаточная дальность огнеметания, высокая уязвимость огнеметчика от огня противника, а также зависимость его боеготовности от наличия запасных баллонов со сжатым воздухом заставили военных специалистов искать пути совершенствования ранцевых огнеметов и создавать новые образцы. В США разработан и принят на вооружение воздушно-десантных войск ранцевый огнемет однократного действия М8. Незначительный вес, увеличенная прицельная дальность позволяют наиболее эффективно использовать его для уничтожения живой силы, укрывшейся в дотах, дзотах и других укрепленных сооружениях. Этот огнемет, снабженный устройством дистанционного управления, на оборонительных рубежах может применяться в качестве управляемых огневых фугасов.

Продолжение следует

Ростислав Ангельский
