Продолжение. Начало см. в "ТиВ" №№ 1,3–5,7,10,12/2002… № 1/2003 г

На фронтах Второй мировой войны наиболее были распространены струйные огнеметы, когда горела вся летящая к цели струя огнесмеси. Воспламенение огнесмеси у них происходило с помощью зажигательного патрона непосредственно у дульного среза. Форс пламени в кратчайший отрезок времени поджигал практически всю струю. Конечно, огненная «змея», вытянувшаяся на десятки метров, обладала весьма высокими боевыми качествами, нанося противнику ощутимый физический и моральный урон. Но это не экономично, так как основная масса смеси сгорала еще на траектории, не достигнув цели. По нормативам было принято, что до цели могло долетать только 30 % огнезаряда. При попытке стрельбы на большие дистанции струя огнесмеси просто полностью сгорала в воздухе. В послевоенное время конструкторы продолжали совершенствовать огнеметы. В результате разработали капсульно-струйный принцип огнеметания. «спакетировав» огнеметную струю, чтобы она «в собранном виде» достигала цели.

Учитывая всю значимость зажигательных средств, германские конструкторы-оружейники на заключительном этапе Второй мировой войны приступили к работам над совершенно новыми видами огнеметного вооружения, в том числе над одноразовыми огнеметами Все новые поражения, наносимые Третьему Рейху, требовали создания оружия, способного переломить ход войны. Поэтому надежды на «чудо-оружие», которое сможет остановить победоносное наступление союзников по антигитлеровской коалиции, не только активно распространялись и поддерживались пропагандой в войсках и среди населения. Эти напряженные ожидания стимулировали и мысль немецких конструкторов, которые в те годы буквально фонтанировали новыми проектами, как реальными, так и самыми фантастическими.

Вооруженным силам Германии были предложены сотни различных проектов вооружения и боевой техники, среди которых были и такие, что действительно обещали произвести революцию в военном деле. Некоторые из них удалось освоить в массовом производстве, гак что они успели принять участие в последних боях Второй мировой. В числе прочих новинок Третьего Рейха, вслед за получившим большую популярность ручным противотанковым гранатометом «Панцерфауст/Фаустпатрон». созданным в первую очередь для уничтожения бронетехники, на вооружение вермахта в 1944 г принимают и его огнеметный аналог, который, однако, предназначался для уничтожения живой силы противника.

Одноразовый огнемет образца 1944 г. (Einstossflammenwerfer 44) — максимально простое в производстве и в то же время достаточно эффективное оружие — поступал на вооружение пехотных подразделений. Он использовался в качестве дополнения к сложным и дорогим ранцевым огнеметам многоразового действия. Гитлеровское руководство планировало максимально насытить ими свою пехоту, что. наряду с «Фаустпатронами», помогло бы затормозить наступление союзников и нанести им невосполнимые потери в живой силе и технике. Одноразовый огнемет 1944 г. снабжался зарядом огнесмеси л после нажатия на рычаг спуска выпускал в течение 1,5 с направленную струю («форс») пламени на дистанцию до 27 м. Этого вполне хватало для уничтожения живой силы противника, укрытой в зданиях, легких полевых фортификационных сооружениях и даже в долговременных огневых точках (ДОТы и ДЗОТы). Однако сложность освоения в производстве нового огнеметного оружия привела к тому, что до конца войны вермахт получил лишь небольшое количество подобных огнеметов, и они не успели сыграть существенную роль.

Американский четырехствольный 66-мм реактивный гранатомет-огнемет ХМ191

Американский четырехствольный 66-мм реактивный гранатомет- огнемет М202А1

После окончания Второй Мировой Войны огнеметное оружие вновь было востребовано, но уже на качественно новом уровне. Успешнее всех немецкий опыт использовали американцы, которые в 1950- 1960-х гг. приняли самое непосредственное участие во множестве войн и локальных военных конфликтов. Они также нуждались в эффективных пехотных средствах ближнего боя, среди которых немалая роль отводилась и огнеметам.

В частности, специфика войны в Южном Вьетнаме привела к тому, что уже в конце 1960-х гг. в дополнение к новейшим системам стрелкового оружия сухопутных войск и морской пехоты США появились и специальные гранатометы для стрельбы зажигательными фанатами.

Наряду с ними, там же проходил войсковые испытания и четырехствольный 66-мм реактивный гранатомет многократного использования ХМ191. Он предназначался лпя поражения зажигательными гранатами открыто расположенных или укрытых целей, и в первую очередь для борьбы с партизанами, скрывавшимися в многочисленных подземных оборонительных сооружениях. Стрельба из него велась с плеча реактивными снарядами, содержащими огнесмесь, которая при ударе снаряда о препятствие (цель) разбрызгивалась и воспламенялась.

Гранатомет был предназначен для замены находящегося на вооружении ранцевого огнемета. По оценкам американских специалистов, основными преимуществами гранатомета ХМ191 (М202А1) перед ранцевыми огнеметами являются малый вес (около 12 кг), большая точность и дальность действия, меньшая уязвимость личного состава, использующего гранатомет, а также высокий коэффициент использования огнесмеси. Кроме того, гранатомет ХМ191 может применяться и для стрельбы фугасными гранатами или дымовыми шашками.

Гранатомет ХМ 191 имеет четыре изготовленных из стекловолокна ствола, расположенных в одном прямоугольном корпусе. Длина ствола без обоймы 68,6 см, с обоймой — 88,3 см, вес снаряженного гранатомета — 12 кг. Каждая обойма содержит четыре 66-мм зажигательные реактивные гранаты длиной 53,3 см и весом по 1.36 кг. Время для перезаряжания гранатомета новой обоймой занимало 30 с. В течение 4 с можно произвести четыре выстрела.

Боевая часть зажигательной гранаты содержит 615 г самовоспламеняющейся смеси ТРА. Реактивный двигатель гранаты (М54) обеспечивает ей начапьную скорость 110 м/с.

В гранатомете имеется оптический прицеп МЗО (от 88.9-мм противотанкового ружья), который обеспечивает прицельную стрельбу по точечным целям на дистанциях до 200 м, а по площадным до 730 м.

На основании боевого опыта, полученного в Южном Вьетнаме, американское военное командование пришло к выводу, что зажигательное оружие чрезвычайно эффективно при выполнении целого ряда задач: для поражения и деморапизации живой силы противника, усиления инженерных заграждений, освещения местности в ночных условиях с целью повышения действенности артиллерийско-пулеметного огня, для быстрого уничтожения растительного покрова при необходимости демаскировать войска противника и т. п. Поэтому после достаточно длительной эксплуатации оружия в войсках, с учетом высказанных пожеланий и замечаний фронтовых частей, четырехствольный 66- мм огнемет был усовершенствован, и уже в 1974 г. на вооружение сухопутных войск США был принят его модернизированный вариант М202А1.

Особенностью этого огнемета стала его способность вести огонь как кумупятивными гранатами, так и гранатами, снаряженными самовосппаменяющейся огнесмесью или раздражающим боевым отравляющим веществом слезоточивого действия типа CS- 2. Минимальная дальность стрельбы из М202А1 составляет 20 м, максимальная — 750 м, прицельная — 200–350 м, радиус разброса огнесмеси — 20 м. На огнемете смонтирован оптический прицел МЗО. В 1980-х гг. это оружие еще раз подверглось совершенствованию с целью повышения его боевых и служебно-эксплуатационных качеств. В настоящее время на вооружении армии США находится 66-мм огнемет М202А2.

В печати отмечалась недостаточная его эффективность при стрельбе по отдельным целям вследствие малого запаса огнесмеси в гранате и быстрого ее сгорания.

Реактивный огнемет РПО «Рысь»

Огнеметный выстрел РПО «Рысь»

Вслед за «главным вероятным противником» самое пристальное внимание на новое, весьма эффективное вооружение обратили и наши конструкторы. Уже после первых публикаций в западной военной печати о новейшем американском огнемете ХМ 191 советские военные совместно с представителями Миноборонпрома были вынуждены заняться подготовкой достойного ответа. В конце 1960-х гг. наши оружейники впервые приступили к проработке вопроса о создании оболочечно-струйного пехотного огнемета для вооружения мотострелковых и воздушно-десантных войск.

В 1972–1974 гг. с целью усиления пехотных средств ближнего боя специалисты тульского Конструкторского бюро приборостроения (КБП) создали реактивный пехотный огнемет многоразового действия — РПО «Рысь» Принятый на вооружение Советской Армии в 1975 г., «Рысь» сразу же занял место в системе пехотного вооружения в качестве очень мощного группового оружия нападения и защиты. Он предназначался для поражения противника на открытой местности, уничтожения его укрытых огневых точек, вывода из строя автомобипьной и легкобронированной техники.

Реактивный пехотный огнемет «Рысь» относится к типу динамореактивных систем, в которых отдача при стрельбе компенсируется истечением пороховых газов через казенное отверстие трубы пускового устройства. Огнемет состоит из пускового устройства, созданного с использованием отдельных деталей и агрегатов ручного противотанкового гранатомета РПГ-16. и двух видов ракет с боевой частью, заполненной огнесмесью с зажигательным («Рысь-3») или дымообразующим («Рысь- Д») составом. Наведение на цель осуществлялось с помощью простейших прицельных приспособлений, состоящих из мушки и откидывающегося на прицельной рамке подвижного целика.

Для обеспечения большей устойчивости на бруствере окопа или на грунте при стрельбе из этого достаточно тяжелого оружия (массой около 7.5 кг) служила двуногая сошка, смонтированная в передней части пускового устройства.

В конструкции «Рыси» впервые был реализован капсульно-струйный принцип. «Рысь» стреляет капсулой, содержащей 4 литра огнесмеси. на расстояние 400 метров. при этом зона поражения достигает 4 метров по ширине и 40 метров по направлению стрельбы Огнемет состоит из двух крупных основных частей: ружья и огнеметного выстрела. Термин «Ружье» специалисты применили, видимо, отдав дань традиции. Использование подобной терминологии вполне оправданно. Хотя в конструктивном отношении эта часть огнемета скорее напоминает пусковую трубу ручного противотанкового гранатомета и имеет ствол, ударно-спусковой механизм, прицельное устройство (мушка, прицельная планка). Есть также сошки и ремень для переноски. Масса ружья — 3,5 кг.

Вспомним реактивный гранатомет. Стреляют из него, как известно, кумулятивной гранатой, которая, по сути, является твердотопливной неуправляемой ракетой, поскольку имеет реактивный двигатель, запас топлива для его работы и боевую часть.

А теперь обратимся к огнеметному выстрелу. Его основные части: контейнер, капсула с огнесмесью, вышибная двигательная установка и репер. Фактически огнеметный выстрел есть не что иное, как настоящая ракета: вышибная двигательная установка представляет здесь реактивный двигатель (отсюда и название огнемета — реактивный), пороховой заряд двигателя — запас твердого топлива на борту, капсула с огнесмесью — боевая часть, репер и контейнер — вспомогательные элементы. Репер выполняет функцию стабилизатора, лопасти которого, закрепленные под углом к образующей, раскручивают огнеметный выстрел на траектории полета относительно продольной оси. Таким образом достигается устойчивый полет, выстрел буквально «ввинчивается» в воздух, что повышает меткость и кучность стрельбы.

Сборка огнемета не представляет особых трудностей: огнеметный выстрел тремя замками «пристегивается» к ружью — просто и удобно. Длина огнемета в боевом положении составляет 1440 мм.

Когда выбрана цель, предназначенная для поражения, огнеметчик наводит ружье в точку прицеливания и нажимает на спусковой крючок. Тотчас приводится в действие генератор, вырабатывающий электрический ток, от которого воспламеняется пороховой заряд вышибной двигательной установки. При выстреле пламя от запала передавалось по огнепроводной трубке и воспламеняло реактивный двигатель, заряд которого полностью сгорал, а корпус отделялся от капсулы во время движения выстрела по стволу. Пороховые газы истекают через сопла — возникает реактивная сила, она выталкивает огнеметный выстрел из ружья и бросает его на цель В момент прохождения дульного среза раскрываются лопасти репера. Одновременно часть пороховых газов используется для зажигания воспламенителя, продукты сгорания которого поджигают огнесмесь. Так что капсула летит по траектории с воспламенившейся внутри нее огнесмесью

Практическое использование капсульно-струйного принципа действия обеспечило реактивному гранатомету высокие ТТХ Достаточно сказать, что прицельная дальность составляет 190 м, а максимальное расстояние, на которое может быть заброшена капсула, — 400 м.

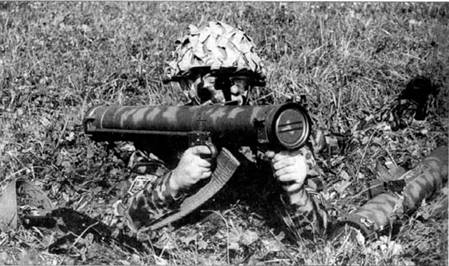

Реактивный пехотный огнемет «Шмель» — РПО-А в боевом поношении (внизу); Носимый комплект (вьюк) РПО-А «Шмель» состоит из двух заряженных пусковых контейнеров (с зажигательной и дымообразующей смесью)

Капсула достигла цели и ударилась о нее. При соприкосновении с преградой срабатывает взрыватель. Корпус моментально разрушается, и горящие куски огнесмеси летят в направлении стрельбы еще на 30–40 м. При этом ширина полосы разлета достигает 34 м.

Поражение цели происходит за счет высокой температуры горения. В то же время огнеметание из РПО «Рысь» сопровождается сильным звуковым эффектом и значительным выбросом назад (на расстояние до 45 м в секторе 110 град.) струи газов повышенного давления. Поэтому запрещалось нахождение людей и животных в этой опасной зоне. Ограничения накладывались и на стрельбу из закрытых помещений, где требуемое расстояние от казенного среза огнемета до задней стены составляло не менее 6 м. а до боковых — не менее 1 м.

РПО удобен для транспортировки и применения. Два огнеметных выстрела и ружье составляют комплект РПО: они соединяются во вьюк, масса которого не превышает 22 кг. За 60 с огнемет переводится из походного положения в боевое. Перезаряжание происходит также за 60 с. Так что в целом обеспечивается хорошая скорострельность — 1 выстрел в мин. РПО надежен и живуч, Достаточно сказать, что гарантийный ресурс использования ружья составляет 100 выстрелов. Новое советское оружие быстро нашло самое широкое применение в различных условиях ведения боевых действий.

Используя значительный боевой опыт, накопленный в Афганистане, отечественные специалисты продолжили работы по созданию более эффективных образцов огнеметов. В 1976 г. тульские конструкторы из КБП под руководством генерального конструктора Аркадия Шипунова приступили к проектированию более перспективного типа реактивных пехотных огнеметов РПО-А «Шмель», и уже вскоре РПО «Рысь» был заменен качественно новой моделью, известной под названием «реактивный пехотный огнемет РПО-А «Шмель», но уже не многоразового, а одноразового использования.

Новейшее отечественное пехотное оружие — 93-мм реактивный пехотный гранатомет РПО-А одноразового применения — создан в середине 1980-х гг Афганские моджахеды называли его «шайтан-труба», «черная смерть».

Конструкция его основана на другом принципе огнеметания — капсульном. Его выстрел (капсула, наполненная огнесмесью) летит по траектории к цепи, если так можно выразиться, «в холодном состоянии» в нем ничего не горит и не поджигается. Как только капсула ударится о цель, сработает воспламенительно-разрывной заряд, расположенный внутри оболочки. Огнесмесь воспламеняется, ее горящие куски разлетаются, поражая все вокруг.

Конструкция огнемета предельно проста. Из трубы вылетает капсула с пороховым ракетным двигателем, летит на километр и взрывается. И все. Однако все в этой простоте по-настоящему гениально. Баллистика неуправляемой ракеты позволяет опытному стрелку с расстояния в 600 м попасть в цель размером с небольшую форточку (например, амбразуру ДОТа).

РПО-А служит для уничтожения и подавления живой силы противнике, вывода из строя легкобронированной и автомобильной техники. Может также применяться для стрельбы по различным укреплениям.

Существенная конструктивная особенность этого образца реактивного огнемета — отсутствие ружья. Вместо него используется фактически пусковой контейнер, который после производства выстрела выбрасывается, т. е. РПО-А — огнемет одноразовый.

Отсюда и оригинальность конструкции данного образца. Собственно контейнер, являющийся пусковой трубой, предельно прост по устройству. Здесь можно выдепить ударно-спусковой механизм, прицельное устройство (оптический прицел, мушка, но можно использовать оптический прицел ОПО-1), откидную переднюю рукоятку, тягу. Длина контейнера 920 мм.

Стреляющий механизм размещен в отдельном корпусе, смонтированном на внешней части пускового устройства, и представляет собой откидную рукоятку с фиксатором, собственно корпус ударно-спускового механизма со спусковой скобой и предохранителем, стреляющий механизм в кожухе и капсюльную втулку. Для более устойчивого удержания огнемета при стрельбе на его корпусе закреплена дополнительная откидывающаяся рукоятка.

Что касается огнеметного выстрела, то его конструкция опять-таки напоминает твердотопливную неуправляемую ракету. Есть реактивный двигатель, 8 качестве твердого топлива которого используется пороховой заряд, и капсула, являющаяся боевой частью огнеметного действия. Репер выполняет функцию стабилизирующего устройства.

Следует особо отметить тот факт, что РПО-А обладает отличными ТТХ, которые в комплексе определяют его боевые возможности. Например, масса огнесмеси, закладываемой в капсулу, составляет 2,1 кг (капсула с дымообразующим составом содержит 2,3 кг смеси). И несмотря на это, эффективность использования огнемета-малютки в полной мере отвечает жестким требованиям современного боя Дело в том, что применяемая огнесмесь имеет высокие параметры воспламенения и горения, на траектории полета не теряется ни одной ее капли. Впечатляет и дальность огнеметания этого образца вооружения: реактивный двигатель может легко забросить капсулу с огнесмесью на 1000 м.

Другие боевые характеристики огнемета: масса в боевом положении составляет 11 кг, а вьюка — 22 кг. Из походного положения в боевое огнемет переводится за 30 с. Вьюк содержит контейнеры зажигательного и дымового действия, которые очень эффективно дополняют друг друга в бою.

Стрельба из «Шмеля» ведется с плеча. Подготовить РПО-А к стрельбе не сложно. Надо только принять необходимое положение, откинуть переднюю рукоятку, взвести ударно-спусковой механизм и навести огнемет в точку прицеливания. При необходимости вести стрельбу можно и непосредственно из вьюка.

Но особую ценность и главный секрет огнемета представляет его боевая часть термобарического действия, размещенная в металлической капсуле. Все остальное — не более чем одноразовый контейнер для его пуска. По принципу действия боеприпас схож со снарядами объемного взрыва — при срабатывании заряда высокотемпературный импульс сопровождается резким перепадом давления. Облако, образованное при взрыве боеприпаса РПО-А, быстро сгорает без детонации, когда огнесмесь образует гораздо меньшее избыточное давление, а горение более растянуто по времени, чем у обычного взрывчатого вещества. Мощность взрыва термобарической смеси такова, что разлетаются на куски бетонные доты, рушатся многоэтажные постройки, начинает гореть и плавиться даже металл. Трудно поверить, но ручной огнемет калибра 93 мм по фугасному воздействию сравним с артиллерийским 122-155-мм снарядом.

Впервые «Шмель» был использован советскими войсками в Афганистане в 1983–1984 гг. для «выкуривания» душманов из пещер и подземных убежищ.

Есть еще одна интересная особенность. В зоне взрыва на значительной площади мгновенно и полностью выгорает кислород. Для живой силы это неминуемая смерть. Но ведь это «смерть» и для огня, требующего для горения только кислород. А значит, в перспективе в конверсионном исполнении «Шмель» вполне возможно применять и для тушения труднодоступных очагов пожара.

При взрыве высокотемпературный импульс сопровождается резким перепадом давления, уничтожающим все живое на площади в 50 м2. А в замкнутом пространстве, например, в доте, дзоте, доме, поражаемый объем составляет до 80 м!. В боях в Грозном при выстреле в подвальное окно, из которого велся огонь, уничтожались не только боевики, находящиеся непосредственно в поражаемом помещении, но и в соседних, сообщающихся с ним..

В последней модели огнемета РПО-А, впервые использованной в Чечне, применен комбинированный боеприпас. Его кумулятивная боевая часть, первой пробивая преграду, способствует глубокому проникновению основной боевой части, заполненной топливно-воздушной огнесмесью, внутрь объекта, что позволило использовать реактивные пехотные огнеметы для поражения не только живой силы противника в укрытиях, огневых точках, зданиях или на местности, но и для уничтожения легкобронированной и автотранспортной техники.

Советские огнеметы «Рысь» и «Шмель» снискали большую популярность в войсках, зарекомендовав себя грозным оружием в горах Афганистана, Таджикистана и Чечни. Во многих военных конфликтах и локальных войнах последних лет, в которых участвовала Советская, а затем и Российская армия, в достаточной степени удалось отработать успешную тактику применения реактивных пехотных огнеметов.

На основе значительного боевого опыта, накопленного при использовании реактивных пехотных огнеметов, считается, что их успешное применение требует таких мероприятий, как подготовка огнеметных расчетов для совместных действий в боевых порядках войск, тщательная разведка подлежащих поражению целей. Блокирование целей и путей подхода к ним с помощью артиллерийско-минометного огня и дымовых средств, огневая поддержка действий огнеметных расчетов, тесное взаимодействие огнеметных расчетов, тесное взаимодействие с пехотой, маневр силами и огнем. При этом выделяется необходимость учета возможностей огнеметных средств в сводном плане огневой поддержки, противотанковой обороны и заграждений.

Но и такое грозное оружие может быть успешно использовано в мирной жизни. «Шмель» прекрасно себя зарекомендовал как средство борьбы со снежными лавинами и в качестве… огнетушителя. Взрыв термобарического боеприпаса эффективно гасит очаги самых мощных пожаров.

Продолжение следует

1. Фра Ос А. и Вест К. «Химическая война» М. 1924 г.

2. Фарроу Э.С. «Газовая война» М 1925 г.

3. Borden W.A. «Army Ordnance» Wsh 1924 г.

4. Сухаревский М. «Основы огнеметного дела» М. 1924 г.

5. Эдере Ш. «Химическое оружие и его токсическое действие» М 1938 г.

6. Савицкий И. «Огнеметы Техника химического нападения» М. 1927 г.

7. Баташев В «Применение огнеметов в маневренной войне», «Техника и снабжение Красной Армии» 1925 г. № 4 (181).

8. «Военно-инженерный зарубежник» М. 1922 г. вып. 7. вып. 5.

9. Bield Charrenton «Огнеметы», «Военный зарубежник» 1922 г №№ 14–15.

10. «Употребление огнеметов». «Информационный бюллетень ВОХИМУ» 1926 г. № 5.

11. Новиков И. В. и Конюхов В.И. «Огнеметно-зажигательное оружие» М. ДОСААФ. 1957 г.

12. Горлов А. П. «Зажигательные вещества, их применение и способы защиты» М-Л. Наркомхоз РСФСР, 1940/43 г.

13. Отечественные и зарубежные периодические издания.
