Мысль установить на танк огнемет появилась практически сразу после появления танков па поле боя. Первую огнеметную атаку немцы провели 30 (по другим данным 29) июля 1915 г. против английских войск, так что к 15 сентября 1916 г., когда в бой вышли первые английские танки, огнеметы уже показали себя достаточно эффективным средством в борьбе с позиционной обороной противника. Однако они были еще весьма громоздки для ручного использования. Радиус действия огнемета был сравнительно небольшим, и, чтобы приблизиться к неприятелю на дистанцию выстрела. требовалась зашита оружия и расчета. Вездеходная бронированная машина казалась прекрасным средством доставки огнемета на дальность эффективного прицельного огнеметания. Не случайно германские пленные сообщали, что солдаты в окопах «в особенности опасаются, как бы они (танки) не были вооружены огнеметами». Проекты огнеметных танков разрабатывались — можно вспомнить планы включения огнемета в вооружение германского тяжелого танка A7V и сверхтяжелого «К-Wagen» или американский проект Джонсона, Рачецкого и Стерна 50-тонного танка, вооруженного пулеметом и огнеметом, — но даже опытно-конструкторе кие работы не были завершены. То. что мысль осталась тогда нереализованной и огнеметные танки не появились на полях сражений, можно отнести на счет несовершенства и первых танков, и имевшихся огнеметов, которые скорее превратили бы танк и крематорий для экипажа.

В межвоенный период созданию огнеметных танков уделили немало внимания в ряде индустриально развитых стран. Однако первые реальные образцы огнеметных танков появились лишь в начале 1930-х гг… через полтора десятка лет после окончания Первой мировой войны. Все это время шла усиленная научно-исследовательская и опытно-конструкторская работа по совершенствованию существующих н разработке новых видов огнеметно-зажигательных средств.

Независимо от типа и конструкции огнеметов принцип их действия одинаков. Огнеметы представляют собой приборы, выбрасывающие струи легко воспламеняющейся жидкости на расстояние от 15 до 200 м. Выбрасывание ее из резервуара через специальный брандспойт производится силой газов — сжатого воздуха, азота, углекислоты, водорода, пороховых газов. Жидкость зажигается при выходе из брандспойта (металлический наконечник выбрасывающего рукава, шланга) автоматически действующим зажигателем. Рабочее действие определяется дальностью выбрасывания горячей струи и временем ее горения. Дальность струи обусловливается начальной скоростью истекающей жидкости и углом наклона наконечника.

Танковые огнемета принципиально не отличались по конструкции от ранцевых и траншейных, зато в рамках огнеметного танка устранялись слабая маневренность и громоздкость огнеметов — одни из самых крупных недостатков. мешавших использовать огнемет как наступательное оружие. Таким образом, огнеметный танк по существу является усовершенствованным возимым огнеметом и по принципу устройства мало чем отличается от пехотных огнеметов. Первоначально конструкторы использовали систему. основанную на вытеснении огнесмеси сжатым газом. Но затем предпочтение было отдано фугасным огнеметам. В них нет баллона со сжатым газом, а огнесмесь из резервуара выбрасывается давлением газов, образующихся при сгорании порохового заряда. Было разработано два вида фугасных огнеметов — поршневые и беспоршневые.

1930-е гг. дали и ценный боевой опыт — огнеметно-зажигательные средства широко использовались итальянскими войсками в войне в Абиссинии. японцами — в Китае, германцами и итальянцами — в Испании, советскими войсками на р. Халхин-Гол, а также и в других “малых войнах" того времени.

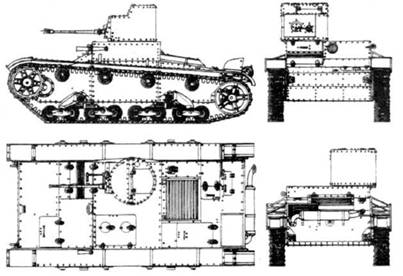

Огнеметный (химической) танк OT-26

Работы над огнеметными танками велись в СССР весьма активно. Попытки создания огнеметных танков делались уже е началом серийного танкостроения — на базе первого серийного танка МС-1 был разработан огнеметный танк ОТ-1. не пошедший, однако, н производство. Огнеметные модификации разрабатывались практически для всех танков, выпускавшихся крупной серией — танкетки Т-27 (ОТ-27. построена в 1932 г. и стала первым реально воплощенным “в железе" самоходным огнеметом), плавающих танков Т-37 (ОТ-37 или БХМ-4) и Т-38 (ОТ-38), легких танков непосредственной поддержки пехоты Т-26, быстроходных колесно- гусеничных танков БТ (см. далее). Главным разработчиком и поставщиком огнеметной аппаратуры для них с начала 1930-х гг. стал московский завод "Компрессор", выпускавший семейство пневматических танковых огнеметов марки КС. Все они имели одинаковый принцип действия: сжатый воздух подавался из баллонов через редуктор, понижавший давление до рабочего, в резервуар с огнесмесью. Давлением воздуха огнесмесь подавалась к брандспойту, через который сосредоточенной струей выпускалась на цель, на выходе поджигалась бензиновым факелом, срабатывавшим в свою очередь от электросвечи. Такой подход облегчал снабжение и обслуживание огнеметной аппаратуры. Приспособление аппаратуры для установки на танки производилось уже КБ танковых заводов.

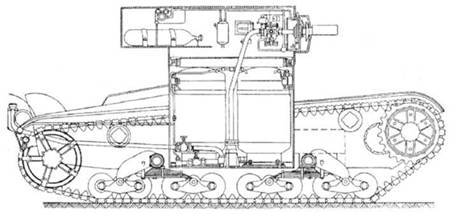

Схема размещения огнеметной аппаратуры в танке ХТ-26 (прототип)

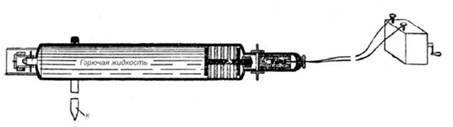

Общая схема фугасного огнемета с электрическим управлением

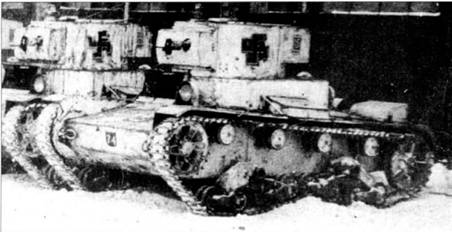

Трофейные огнеметные танки ОТ-130 в финской армии, 1941 г.

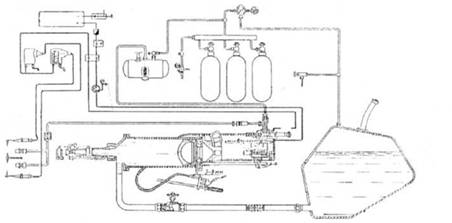

Схема огнеметной аппаратуры КС-63:

1 — резервуары для огнесмеси, 2,4 — шаровое соединение и открывающее устройство насадки, 3 — воздушный редуктор низкого давления, 5 — бензиновая форсунка, 6,8- свеча и катушка зажигания. 7-трубопроводы, 9 — бензиновый бачок, 10 — электроклапан»! II — кнопка включения огнемета, 12 — аккумуляторная батарея,13 — кран 14 — редуктор высокого давления. 15-баллоны сжатого воздуха. 16-воздушный кран.

Легкий танк Т-26, выпускавшийся в нескольких модификациях в Ленинграде машиностроительным заводом № 174 имени К.Е. Ворошилова, был в 1930-е гг. наиболее массовым танком РККА. Массовый выпуск в сочетании со сравнительно простой и надежной конструкцией шасси обусловили широкое использование его для опытных разработок и создания специальных машин. На базе двухбашенного варианта Т-26 обр. 1931 г. в

1933 г. был создан “химический танк” ХТ- 26, известный также как огнеметный ОТ- 26. Левая башня была снята, и на ее месте выполнен люк, а в правой башне установлен брандспойт огнемета КС-24 с дальностью огнеметания 35 м (при встречном ветре заметно меньше) и пулемет ДТ. лобовая бронировка башни несколько изменилась. привод наведения брандспойта — от пулемета ДТ. В боевом отделении танка иод люком была размешена остальная аппаратура огнемета, состоявшая из резервуара для огнесмеси емкостью 360 л. трех 13,5-литровых баллонов со сжатым воздухом, бензинового бачка емкостью 0,7 л и системы зажигания. Запаса огнесмеси (мазут в смеси с керосином) хватало на 70 выстрелов. Давление в баллонах — 150 атм, рабочее давление — 12 атм (12 кг/см-’). Наведение огнемета осуществлялось плечевым упором, за один выстрел выбрасывалось до 5 л огнесмеси. Для поджигания огнесмеси использовался факел горяшего бензина (для воспламенения бензина служила электрическая запальная свеча). Танк оснащался системой дымопуска для постановки дымовых завес — сочетание двух “химических” систем (огнеметной и дымовой) на одном шасси было естественно, тем более что для дымообразования использовалась та же огнесмесь. Насадок дымопуска монтировался на корме. Планировалась также установка аппаратуры для заражения местности ОВ или дегазации. Эта машина выпускалась небольшой серией в 1933–1934 гг… став первым серийным огнеметным танком, что позволило отработать ряд конструктивных решений, но в целом не была удачной. После 1937 г. остававшиеся на службе ОТ-26 (ХТ-26) модифицировались установкой огнеметной аппаратуры от ОТ -130.

В 1938 г. на базе Т-26 обр. 1933 г. с одной цилиндрической башней выпустили танк ОТ-130. Башня, как и на базовой машине, была смещена вправо от продольной оси машины. Вместо 45-мм пушки в башне установили огнемет КС-25. Огнеметная аппаратура размешалась в боевом отделении: в корпусе — два резервуара для огнесмеси общей емкостью 400 л. в башне — четыре баллона со сжатым воздухом по 13.5 л каждый и бензиновый бачок системы зажигания емкостью 0.8 л. Брандспойт с бронекожухом крепился в одной маске с пулеметом Д1. Зажигатель здесь также имел запальную электросвечу. Наведение огнемета осуществлялось плечевым упором, прицел — перископический. Для заправки резервуаров огнесмесью служили заливные горловины в крыше подбашенной коробки слева от башни. Давление воздуха в баллонах — 150 атм. рабочее давление — 18 атм. За один выстрел огнемет выбрасывал до 9 л огнесмеси. благодаря чему дальность огнеметания увеличилась до 45–50 м, но число выстрелов уменьшилось до 40 (при заливке 360 л). Конструкция предусматривала продувку брандспойта огнемета после выстрела. Имелась система дымопуска. Созданные в 1938–1939 гг. модификации огнеметного танка ОТ-131. ОТ-132 и ОТ-133 отличались от ОТ-130 незначительно (форма башни, пулеметы ДТ в качестве вспомогательного вооружения). ОТ-133 имел два пулемета кормовой н зенитный. ОТ-131 и — 132 выпушены небольшими партиями. ОТ-133 строился серийно. В 1938–1939 гг. построили 393 танка ОТ-130-133. Как и большинство линейных танков, огнеметные ОТ-130. 131, 132, 133 не имели радиостанции Всего на базе Т-26 с 1933 по 1939 г. выпустили 1336 огнеметных танков. Они сводились в роты боевого обеспечения танковых бригад (9 химических танков — три взвода по три машины). Танки ОТ -130 в составе 6-й и 11-й танковых бригад использовались в боях против японских войск в районе реки Халхин-Гол в августе 1939 г. Во время советско-финской войны 1939–1940 гг н операциях на Карельском перешейке участвовали несколько батальонов и отдельных рот. оснащенных ОТ-130 и ОТ-133 (было и несколько ОТ-26). Танки весьма эффективно выжигали пехоту противника как в дотах и блиндажах линии Маннергейма, так и на открытой местности. Танки под огнем противника подходили к ДОТу на дистанцию огнеметного выстрела и поражали амбразуру струей огнесмеси. Несколько танков было захвачено финнами, которые в конце концов перевооружили их 45-мм пушками.

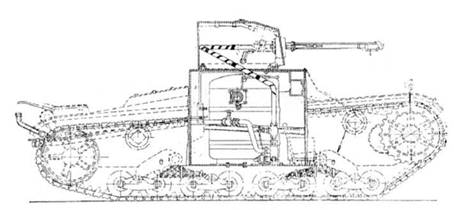

Схема размещения огнеметной аппаратуры в танке ОТ -130

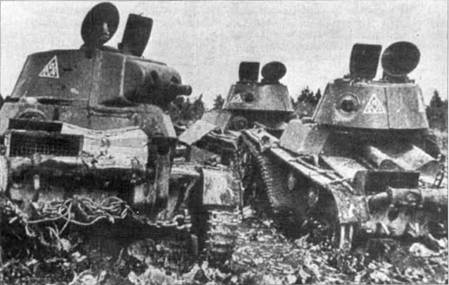

Подбитые танки ОТ-133 одного танкового огнеметного (химического) взвода, 1941 г. Виден комплекс вооружения OT-133.

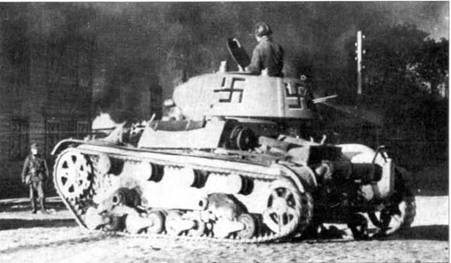

Трофейный огнеметный танк ОТ-133 в финской армии.

Согласно предвоенным взглядам, роль «огнеметчиков» не считалась для химических танков основной — считалось, что они предназначены в основном для организации химического (газового) заграждения (для этого даже формировали отдельные химические танковые бригалы). постановки дымовой завесы, дегазации местности, и лишь «некоторые из этих танков используются для огнеметания при действиях линейных танков против живой силы и огневых точек противника». При этом «установка специального химического оборудования в танке не позволяет разместить артиллерийское вооружение». если только прибор дымопуска или огнемет не ставились в качестве вспомогательных. ОТ-26 и ОТ-130-133 несли огнемет в качестве основного вооружения и имели лишь пулеметы для самообороны. Роль химических танков оставалась недостаточно определенной — скажем, в работах 1940 г. по тактике прорыва укрепленных полос упоминались «танки-тральшики. саперные танки», но не говорилось о месте «химических».

Установка огнемета в башне вместо пушки допускала круговой обстрел, но уже опыт боев на Халхин-Голе и Карельском перешейке показал низкую эффективность таких танков в бою: ведь огнемет — оружие ближнего боя (радиус действия — несколько десятков метров), он бессилен против танков и противотанковой артиллерии. Это ограничивало действия танков и делало их беспомощными и бесполезными после расхода огнеметной смеси. Такие машины требовали поддержки линейных (пушечных) танков для подавления противотанкового огня противника, при отрыве от них легко подбивались. Тем более что огнеметные машины отличались по внешнему виду от линейных. что позволяло противнику заранее определить направление атаки и сосредоточить огонь именно на них. На Халхин-Голе для поддержки и прикрытия взвода огнеметных танков приходилось выделять взвод линейных танков или пушечных бронеавтомобилей БА-10. Поэтому в 1940 г. создаются огнеметные танки. сохраняющие пушечное вооружение базовой машины, хотя при этом приходилось жертвовать запасом огнесмеси.

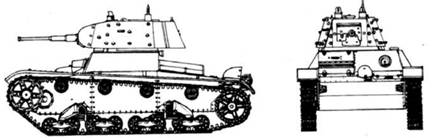

Огнеметный танк Т-134 с экранированной башней

Схема огнеметной аппаратуры АТО-41:

1 — спусковой рычаг управления огнеметанием, 2 — бензоклапан с переключателем, 3 — аккумулятор, 4-редукторы. 5 — контрольный манометр, 6 — клапан спуска давления, 7 — резервуар, 8 — запорный обратный клапан, 9 — воздушный баллон, 10-бобины, 11 — рычаг углов наводки. 12 — зажигатель.

Схема огнеметной аппаратуры АТО-42

Был создан на базе Т-26 с конической башней, сохранил 45-мм пушку, спаренный и зенитный пулеметы ДТ. Огнемет КС-25 крепился в шаровой опоре в наклонном лобовом листе слева от механика-водителя. Запас огнесмеси составлял 145 л (15–18 коротких выстрелов), примем один из двух резервуаров с огнесмесью пришлось расположить снаружи корпуса. Брандспойт огнемета крепился в шаровой установке, что позволяло менять направление выстрела, для управления использовалась рукоятка. Диаметр выходного отверстия насадки огнемета составлял 14 мм. Общий вес огнеметной аппаратуры с заправленными резервуарами огнесмеси составлял 568 кг, рабочее давление в баках огнесмеси — 25–27 атм. Дальность огнеметания 50 м к тому времени считалась уже недостаточной, да и выпуск базового танка завершался. Все это определило судьбу машины — в серию она не пошла.

Танки же ОТ-130 нашли применение и в начальном периоде Великой Отечественной войны. В 1940 г. у нас в стране пересмотрели организационную структуру танковых войск, в рамках этой реорганизации огнеметные танки свели в отдельные батальоны из 54 машин. Они входили в состав танковых дивизий с непосредственным подчинением командиру дивизии. Т. е. к началу войны танковая дивизия при штате 375 танков должна была иметь 54 огнеметных (химических) танка, но незаконченность реорганизации сделала свое дело. Примером тому служат мехкорпуса 5-й армии Киевского особого военного округа: на 22 июня 1941 г. в 41- н танковой дивизии 22-го мехкорпуса имелся 41 танк ОТ-130, в 20-й танковой дивизии 9-го мехкорпуса — 3, а в 35-й дивизии — один. Некомплект огнеметных танков составлял 84 %.

В 1940 г. Харьковский паровозостроительный завод (завод № 183 им. Коминтерна) на базе БТ-7 обр. 1937 г. построил несколько огнеметных танков ОТ-7 с 45-мм пушкой и пулеметом ДТ в "родной" конической башне танка и установкой огнемета на подбашенной коробке, справа от водителя, в шаровой опоре. Огнеметные танки разрабатывались и на основе более ранних моделей колесно-гусеничных танков БТ — ХБТ-2 на базе БТ- 2, БХМ на базе БТ-5, ХБТ-7 на базе БТ-7 с цилиндрической башней — причем два последних сохраняли 45-мм пушку, но они остались опытными. На ОТ-7 установили пневматический огнемет КС-63 с дальностью огнеметания до 70 м (в благоприятных условиях — до 90 м), установка в корпусе обусловила мертвую зону обстрела из огнемета в 5.5 м. Для размещении огнеметной установки пришлось изменить конструкцию передней части подбашенной коробки. Два резервуара для огнесмеси емкостью по 85 л каждый были вынесены из корпуса танка на надгусеничные полки и защищены 10-мм броней. Пневматическая система огнемета состояла из трех баллонов сжатого воздуха емкостью по 13 литров, двух редукторов, понижающих давление до 8-10 атм (для подачи бензина к форсунке факела), и 20–25 атм (для выстрела огнесмеси), трубопровода и клапана управления. Рабочее давление в баке огнесмеси составляло 20–25 атм. Запаса в 170 л огнесмеси хватало на 11–17 (по другим данным — 10–15) коротких выстрелов, практическая скорострельность составляла 10–12 выстр./мин. Располагался огнемет в крыше подбашенной коробки справа от места механика- водителя. При этом угол горизонтального обстрела составлял 55', угол возвышения — 12°, склонения — 9°. Огнеметанием управлял механик-водитель, в его прибор наблюдения было встроено прицельное приспособление для наведении огнемета с прицельными рисками и связанной с огнеметом стрелкой.

В 1941 г. огнеметную аппаратуру установили на колесно-гусеничный танк БТ- 7М (обр. 1940 г.) с дизельным двигателем В-2 — этот огнеметный танк получил обозначение ОП-7. Общая масса огнеметной аппаратуры с заправленными резервуарами огнесмеси составляла 711 кг. емкости резервуаров в 170 л огнесмеси (резервуары размешены снаружи корпуса) хватало на 10–15 коротких выстрелов. Огнесмесь состояла из смеси мазута М3 (90 %) и керосина (10 %). Брандспойт размешен в шаровой опоре в лобовом листе корпуса, диаметр выходного отверстия насадки огнемета — 19 мм. Рабочее давление — 25–27 атм. Управление огнеметом осуществлялось двумя рукоятками. Зажигание смеси производилось искрой свсчи от танкового аккумулятора. Как и ОТ-7. танк ОП-7 остался опытным. Он, однако, интересен как пример изменения подхода к созданию огнеметных танков непосредственно накануне войны.

Экипаж 3 человека

Боевая масса 14,3(14,65)7

Длина танка 5,6 (5,66) м

Высота 2.4 (2.45) м

Вооружение: основное 45-мм танковая пушка обо. 1934/38. огнемет КС-63

вспомогательное два 7,62-мм пулемета ДТ

Толщина брони до 22 мм

Мощность двигателя 400 (500) л.с.

Максимальная скорость хода

51 (62) км/ч на гусеницах.

72 (86) км/ч на колесах

Запас хода 510 (620) км

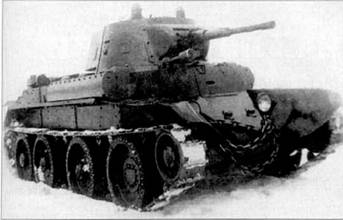

Колесно-гусеничный огнеметный танк ОП-7

Отметим, что в 1935–1941 гг. в СССР было построено несколько опытных безэкипажных дистанционно управляемых по радио танков (“телетанков"), вооруженных огнеметами — ТТ-26, “телетрактор” Т-20. ТТ-38. БТ-ТТ. Телетанки ТТ-26 были даже выпушены малой серией в 55 машин, но об их боевом применении сведений нет. Огнеметы и позднее рассматривались в числе вооружения дистанционно управляемых наземных машин (в частности, журнал “Радио-Крафт" уже в 1945 г., сразу после окончания войны, опубликовал проект радиоуправляемой танкетки — развития германкой В-IV — оснащенной пневматическим огнеметом с дальностью огнеметания до 40 м и мощным зарядом В В).

В 1935–1936 гг. московский завод № 37 на шасси малых плавающих танков построил 75 огнеметных танков ОТ-37 (БХМ- 4) с огнеметом КС-23, в 1937 г. — опытные ОТ-38 с огнеметом КС-40. На танках оставлялись пулеметные башни, огнемет монтировался на корпусе. Но машины не нашли применения. Перед войной на вооружение поступил плавающий легкий танк Т-40 того же завода (главный конструктор — Н.А. Астров), а в июле 1941 г. был создан его сухопутный вариант Т-4 °C. В начале Великой Отечественной РККА потеряла почти все огнеметные танки. На заводе № 37 в срочном порядке на основе Т-40 и Т-4 °C был разработан танк с огнеметом АТО-41 (отдельного индекса танку не присваивали). Брандспойт смонтировали в шаровой опоре с правой стороны лобового листа корпуса, резервуар с огнесмесью и баллон сжатого воздуха установили в нише кормы корпуса на месте гребного винта и руля. 12,7-мм и 7,62-мм пулеметы в башне сохранялись. Сообщалось об участии таких машин и боях в районе Наро-Фоминска на фронте 1-й гвардейской стрелковой дивизии.

Начальный период войны подтвердил необходимость огнеметных танков. Их отсутствие вынуждало придавать танковым частям для атаки укрепленных позиций подразделения ранцевых или переносных фугасных огнеметов, чье взаимодействие с танками в бою было затруднительно. огнемстчики несли большие потери. С другой стороны, дальность огнеметания до 90 м, достигнутая в пневматических огнеметах к концу 1930-х гг… военных уже не устраивала, поскольку требовала подхода огнеметных машин вплотную к оборонительным позициям противника, насыщенным противотанковыми средствами.

Важным шагом в развитии отечественного огнеметного вооружения стало введение в 1941 г. вязких огнесмесей на основе порошкообразных загустителей ОП-2 по рецептуре, разработанной в 1938–1940 гг. инженером А.П. Ионовым для увеличения дальности струйного огнеметания из танковых, траншейных, фугасных и ручных огнеметов. При испытаниях со штатным танковым огнеметом использование вязких огнесмесей увеличивало дальность огнеметания почти в два раза. В 1941 г. началось массовое производство загустителя ОП-2 и вязких смесей на предприятиях Наркомата пищевой промышленности. Вязкие огнесмеси Ионова применялись РККА в огнеметах всех видов.

Другим путем повышения дальности являлся переход от использования давления сжатого воздуха к использованию давления пороховых газов, т. е. замена пневматических огнеметов фугасными (пороховыми). Над созданием танковых фугасных огнеметов работали ГСКБ 47 Наркомата боеприпасов н ленинградский завод № 174. Специальной конструкторской группой завода № 174 во главе с И. А. Аристовым и Д.П. Елагиным был разработан автоматический танковый поршневой огнемет, который после проведенных в мае 1941 г. сравнительных испытаний с огнеметом разработки НАТИ был — буквально накануне войны — принят на вооружение под обозначением АТО-41. Производство АТО-41 поставил Люберецкий завод сельскохозяйственных машин. Использовались пороховые заряды патрона к 45-мм пушке. Пороховые газы заряда давили на поршень, выталкивавший из цилиндра огнесмесь, которая поджигалась на выходе бензиновым факелом, воспламенявшимся от электрической запальной свечи (от танкового аккумулятора). Бензин к форсунке факела подводился давлением сжатого воздуха, подававшегося из особого баллона через редуктор. Перезарядка огнемета и подача очередного патрона производилась автоматически гидравлическим напором огнесмеси. создаваемым в резервуаре посредством сжатого воздуха. Дзя стрельбы из огнемета в основном применялась стандартная смесь в составе 60 % мазута и 40 % керосина, но могли применяться также вязкая огнесмесь (раствор порошка ОП-2 в автомобильном бензине), сырая нефть, моторное топливо как в чистом виде, так и в смеси с керосином. Заправка резервуаров огнесмесью производилась авторазливочной станцией АРС-6 или вручную ведрами. В конце 1942 г. на вооружение был принят модернизированный вариант автоматического танкового огнемета АТО-41 под обозначением АТО- 42 с дальностью огнеметания 60–70 м стандартной смесью мазута и керосина и 100–130 м вязкой спецсмесью и скорострельностью 24–30 выстр./мин. который практически без изменений производился до конца войны. С 1943 г. он ставился на огнеметные танки. Автоматический огнемет имел увеличенную по сравнению с АТО-41 дальность огнеметания.

Продолжение следует

Алексей Степанов
